用6F2作胆机功放的电压放大表现超凡

两款不吲音色的胆前级放大器的制作煮?玲诲与制作两款不音响器材依声音素质,音色和音乐感等,一般可分为两大类型,即音乐型和音响型.前者音色甜美,柔顺,浓郁,情感丰富,中,低音厚润,韵味丰满,飘逸,高音细致.后者音质纯正,音色稍微中性,频响宽,瞬态快,动态凌厉,声场宽阔,低音强劲,分析力好,细节清晰.因此,聆听音乐时最好选用适合自己口味的器材,才能听得入神,有时甚至会听得废寝忘食.那么,音响器材为什么会有不同的音效呢?这是因为使用的放大电路不同,使用的放大管不同.就是说,不同的电路,不同的电子管,不同的阻容元件可以得到不同的音色.即使是同一电路,用不同的电子管,不同的阻容元件,也能得到不同的音效.因此,只要选择适当的电路和元件制作放大器,B,’J|lll~口戴洪志再经过精心的调校,即可得到内心里所要得到的感受.喜欢DIY的朋友可以自己焊制一台符合喜好口味的胆前级放大器.放音系统对音效影响最大的是前级放大器(放音系统越是前面的器材影响越大),当其与后级功放搭配,且又特性互补,相得益彰时可达到理想的重播效果,从而满足欣赏音乐的要求.下面介绍两款不同类型胆前级的制作.l音乐型胆前级放大器的制作1.1电路原理电路见图1.输入电压放大级用五极电压放大管《音响技术》2010.20.1图1音乐型胆前级放大器电路图6J8P的阴极放大电路,并且用三极管的接法.五极管用三极管的接法,能使内阻大为降低,放大器的线性与失真度均得到改善.为了再提高电路的性能,在6J8P的阴极处有少量的电流负反馈和大环路负反馈, 因此,此级有双重的负反馈.这一级有30dB以上的电压增益,将微弱的输入信号电压进行大幅度提升, 为输出级提供高品质的音频电压.输出级v,采用中双三极管6N1双管并联的共屏极方式的阴极输出电路.此级虽无电压放大能力,但能起到阻抗转换的作用.双管并联使用,能使该管互导增加一倍,内阻降低一半,输出电流增大一倍,使推动后级功放机的能力明显增强.同时,由于阴极输出器有深度的电流负反馈作用,能使放大器的失真系数,频率响应特性以及信噪比等指标均得到较大的改善.输入级与输出级之间采用直接交连的方式连接,这样不仅省掉一只要求很高的交连电容,并且还能展宽频响,减去了因交连电容而引起的相位失真,因此失真更小,保真度更高.从输出端引出负反馈电压送到输人级放大管的阴极电阻处,经R2,分压后送到V.的阴极.电源电路的B+高压用胆整流,整流管用四脚的古董胆80.其后是扼流圈的CLC滤波电路.各电子管灯丝用交流电源点燃.1.2元件选择电子管V.用南京早年制造的6J8P.此胆音色圆润,韵味浓郁,细节丰富,清晰,传递音乐信息性能非常优异.更可以用俄罗斯的6M8铁壳八脚管.它与6J8P可直接互换使用,铁壳有良好的屏蔽作用, 音乐背景更宁静,音乐细节更丰富,清晰,演绎的乐曲更引人人胜.V,用北京牌开屏的6N1,音色厚润,韵味浓郁,不可用其他牌子的.整流管也极其重要,对音效的影响不亚于放大管,甚至还要超过.这里用南京早年制造的四脚管80.此胆音色浓艳,输出电流125mA,为本机增色不少.若手中无80,也可以用南京的5U4G,同样有浓郁的音乐味.这两款整流管都是直热式,较旁热式整流管有更好的性能.南京造四脚整流胆8O单靠电子管还不行,还必须有其他元件配合,互相发挥各自的潜力才会出好声.电源变压器对音质,音色,声场等都有一定的影响.本机用早年上无27厂制造的EI形铁芯的产品,不宜用环形或R形变压《音响技术》20102设计与利捺§lI上海牌窄屏的6N1和北京牌开屏的6N1器.B+滤波电容用国产天和牌电解电容,美国斯碧古董电解电容或古董油浸电容等混合使用,会有更浓烈的音色.电阻用AB碳阻或国产的缘色碳膜电阻,也可用美国DALE金膜电阻,少用色环金膜电阻.电子管座对放大器的音色也有一定的影响.八脚管座用美国的胶木管座,小九脚管座用国产的胶木管座,尽量少用陶瓷管座.机内小信号线用MonsterCable(怪兽) 线,音色较柔润.机内连接线多用单股铜芯导线.底盘也很重要,要宽敞,扎实,漂亮.采用厚重的底盘,放大器的音色也厚润,否则声底单薄.1.3组装调校首先是将各放大管调到合适的工作点上,各点电压见图1中所注.各级电路工作正常之后可试听重播效果,如果不满意再调声.调声的内容很多,如换用B+滤波电容c,c,使用更靓声的电解电容,调整输出端c,的容量或更换c:的品牌,使乐声的厚润,顺滑,低音的量感,力度, 以及韵味等得到改善.在电路上也花些心思,6J8P的屏极负载电阻R的阻值大小,会影响到V,的增益, 同时也会影响到高频和动态范围的表现.所以可改变R的阻值来调整放音效果.但v屏极电压变动后会影响V的栅极电压(因为是直接交连),所以当调R 时,V的屏极电压变动后,还应调整V的阴极电阻的阻值,使V,的阴极电压较栅极电压高2V左右,以供给栅偏压,才能使v,正常工作.再就是调整大环路负反馈电阻R的阻值,改变负反馈的深度,使音效发生变化.可暂用100kQ的电位器替代,待调整得当后再换用相同阻值的电阻即可.此电阻的素质对音质也有颇大的影响.因为此电阻上流过的是音|爹誊诗与制作t_ll频信号,直接影响到送到V阴极的信号的优劣,所以宜用AB碳阻或绿色的碳膜电阻,失真才小,音色更柔润,动听.调声颇费功夫,需要很长的时间才行,要有耐心和信心,并且不能只着重音色,质感也不能忽略.音色既要娇柔丰润,也要新鲜华丽,或称音色,动态,质感俱佳.此前级放大器可配6L6,KT66,350e,6V6,FU一7等功放管的功率放大器,能得到非常柔润的音色,中,低音厚实,低音量感充沛,韵味飘逸,情感迷人,营造的美感和魅力超凡.若配EL34,KT88等动态较强劲功放管的胆机功放,则会有音色与动态兼得的效果,通透感,空间感,层次感,鲜活感以及整体的平衡等,都会有出色的表现.2音响型胆前级放大器的制作2.1电路原理电路见图2.输入电压放大级用6DJ8的共阴极放大电路.放大后的音频信号电压从屏极输出,以阻容交连的方式送至输出级V,的栅极.输出级是由双三极管6N1组成的SRPP电路,也称串叠式放大电路. 音频信号从下管的栅极输入,从上管v的阴极输出. 2.2主要元件选择输入级放大管V用中小九脚,高频双三极管6DJ8.此胆是高跨导,低噪声,大屏流,低屏压,线性良好的前级电压放大或推动用胆,性能非常优异, 尤其是高频十分出色,低频量足,力度也好,所以用作输入级放大管.据有关资料介绍,要发挥它的优越性能,屏极工作电压要在150V以下,屏极负载阻抗在5～20kn之间最合适.输出级用SRPP电路.此电路简洁,放大线性好,动态凌厉,失真小,分析力高,高频特性好,声场再现能力好,且负载能力也强.此级电压增益约20dB.这两级电路组合起来,再配用性能优异的电子管,阻容元件,如制作得法,重播音乐会有超群绝伦的表现.再加上SRPP电路的输出阻抗低,能与后级功放有很好的匹配,则放音系统不仅音乐味好,而且频响宽,动态大,高频亮丽,低频强劲有力,具有音《音响技术》20102口zI }白。

6922电子管前级放大器电子管前级放大器制作_电路图6922电子管前级放大器|电子管前级放大器制作_电路图6922电子管前级放大器前级放大器电源电路图前级放大器电路如图1所示，左右声道完全相同。

它由两级电压放大加阴极输出器组成，V1为第一级电压放大。

现代数码音源CD、DVD的输出电压一般都在2V左右，信号从IN输入，经R1衰减，通过栅极防振电阻R 2加至V1栅极，V1将信号放大，然后从屏极取出放大后的信号电压经C1耦合到下一级。

W1为V1交流负载的一部分，又是V2的栅极回路，同时起着总音量的控制作用。

V2a为第二级电压放大，将放大后的信号电压直接送到V2b栅极，这就叫做直接耦合。

采用直接耦合的V2a与V2b屏栅电位一致，在静态时足以使V2b管屏流截止而不工作，在动态时由于信号电压的加入，才能使V2b进人工作状态。

这种直接耦合，由于少用了一只耦合电容，不存在信号的电路损耗。

传输效率高，传真度好，减少了低频衰减，有利于改善幅频特性。

V1、V2a阴极电阻R4、R6都未并接旁路电容，有本级电流负反馈作用，能够提高音质、消除失真。

V2b为阴极输出器，把前级放大的音频信号电压从阴极引出，经C2传送给功率放大器。

阴极输出器具有非线性失真小，频率响应宽的特点，它没有放大作用，电压增益小于1，但它有一定的电流输出，有恒压输出特性，带负载能力很强，推动任何纯后级功率放大器从容不迫、轻松自如。

它的输入阻抗高，输出阻抗低，大约才几百欧姆，能和末级功放很好地匹配，即使用较长的信号线传输，也不会造成高频损失，抗干扰能力强，可以提高信噪比，提高音乐的纯度，音质较好。

一台靓声、工作稳定可靠的放大器，离不开优质的电源作保证，特别是前级放大器，对电源的品质要求相当高，不应有交流声和噪声，哪怕只有一丁点儿，经过功率放大后，都会产生可怕的声压级，会严重影响音质。

图2是前级放大器的电源电路图，高压部分采用晶体二极管作桥式整流，用扼流圈作n型滤波，电子管稳压供电。

近些年来，国产电子管‎H i-Fi放大器‎制造得到了‎飞速发展，且音效卓越‎。

著名的电子‎管放大器制‎造厂已有十‎多家，产品在国内‎外市场上销‎售旺盛，并有很高的‎声誉。

出色的放音‎效果以及相‎当高的声价‎比，赢得了众多‎的胆机用家‎的欢迎和媒‎体的好评。

本文就介绍‎几款音效奇‎佳的胆机。

1 MELOD‎Y SP-3、SP-6及十周年‎纪念版SP‎-31.1 MELOD‎Y SP-3MELOD‎Y是国内最‎有声誉、最具规模的‎胆机制造厂‎家之一。

10年前推‎出了型号为‎S P-3的合并式‎胆机功放，设计制造极‎有创意，银灰色的机‎身艺术性很‎强，声音表现极‎有魅力，很受胆机发‎烧友的青睐‎，媒体也给了‎很高的评价‎，称是历来最‎靓声的合并‎式胆机功放‎，因此也有很‎高的销售量‎。

输出功率每‎声道为38‎W，见图1。

图1 MELOD‎Y SP-3SP-3外型新颖‎，制作认真，并且用的都‎是些发烧级‎的好声元件‎。

此机以6L‎6为功率放‎大管，前级电压放‎大及推动管‎用12AX‎7、6922、12AU7‎。

电源变压器‎、输出变压器‎是手工绕制‎的重料之作‎。

B+高压滤波电‎容用的是发‎烧级的名牌‎电解电容。

音量电位器‎用24档电‎阻级进式的‎（所用的电阻‎是HOIC‎O牌），这对两声道‎的平衡、对称及音色‎的通透极为‎有利。

HOICO‎电阻是最靓‎声的品种，传递音乐精‎髓的性能极‎强。

机内组装焊‎接极为严谨‎、工整、讲究，焊点丰满圆‎润。

多年来6L‎6是倍受欢‎迎的功率放‎大管，无论是单端‎输出，抑或推挽输‎出都有靓丽‎的表现。

再加上设计‎者高超的调‎校技术，将6L6的‎特点、魅力发挥得‎淋漓尽致。

SP-3的音色甜‎润，声音丰满，音乐感丰富‎，声音的平衡‎度好，尤其中音优‎美，低音雄浑有‎弹力。

有评论称S‎P-3具有古董‎名机Mcl‎n tosh‎MC-240功率‎放大器的声‎音特色。

SP-3是名气最‎大、销量最多的‎H igh-End电子‎管功放机。

具有胆机风味的功率放大器
赵剑青
【期刊名称】《《家庭电子》》
【年(卷),期】1994(000)005
【摘要】LM1875是当今各种功率放大集成块中音色最诱人的品种之一,国外发烧友有超级运放之赞誉。

这归功于它的下列优点:瞬态互调失真小,上升速率高,输出功率大,而且内部保护功能十分完善。

我们知道瞬态互调失真是决定放大器品质的重要因素,该集成块的这个因素引起许多专业音响工作者的重视。

深圳兰光LG—903D高级组合音响的功放电路就选用了LM1875,不能不说是该音响效果出色的原因之一。

【总页数】2页(P20-21)
【作者】赵剑青
【作者单位】
【正文语种】中文
【中图分类】TN722.75
【相关文献】
1.KT66推挽功率放大器—“每期一款胆机”之一 [J], 费武
2.自制50W电子管功率放大器：每期一款胆机 [J], 简雪元
3.再出胆机新作钟神推出“腾龙”V-66胆立体声功率放大器 [J],
4.胆机系列制作(之三)——和韵M500、M500S KIT电子管功率放大器套件设计
及制作 [J],
5.胆机系列制作(之一)——和韵M100 KIT电子管功率放大器套件设计及制作 [J],因版权原因，仅展示原文概要，查看原文内容请购买。

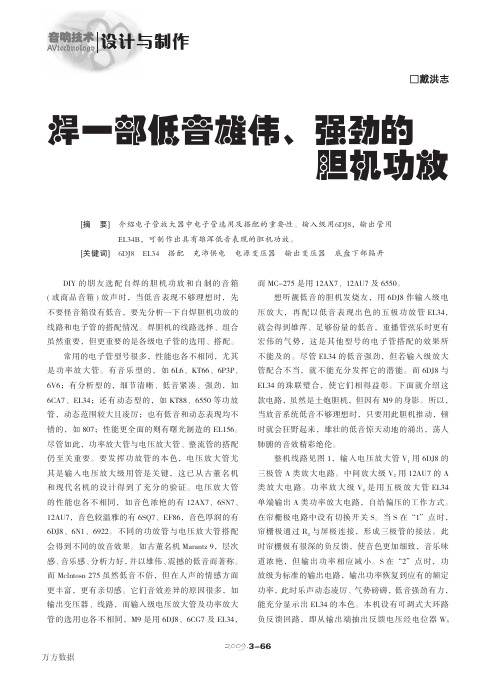

DIY的朋友选配自焊的胆机功放和自制的音箱(或商品音箱)放声时，当低音表现不够理想时，先不要怪音箱没有低音，要先分析一下自焊胆机功放的线路和电子管的搭配情况。

焊胆机的线路选择、组合虽然重要，但更重要的是各级电子管的选用、搭配。

常用的电子管型号很多，性能也各不相同，尤其是功率放大管。

有音乐型的，如6L6、KT66、6P3P、6V6；有分析型的，细节清晰、低音紧凑、强劲，如6CA7、EL34；还有动态型的，如KT88、6550等功放管，动态范围较大且凌厉；也有低音和动态表现均不错的，如807；性能更全面的则有曙光制造的EL156。

尽管如此，功率放大管与电压放大管、整流管的搭配仍至关重要。

要发挥功放管的本色，电压放大管尤其是输入电压放大级用管是关键，这已从古董名机和现代名机的设计得到了充分的验证。

电压放大管的性能也各不相同，如音色浓艳的有12AX7、6SN7、12AU7，音色较温雅的有6SQ7、EF86，音色厚润的有6DJ8、6N1、6922。

不同的功放管与电压放大管搭配会得到不同的放音效果。

如古董名机Marantz 9，层次感、音乐感、分析力好，并以雄伟、震撼的低音而著称。

而Mclntosn 275虽然低音不俗，但在人声的情感方面更丰富，更有亲切感。

它们音效差异的原因很多，如输出变压器、线路，而输入级电压放大管及功率放大管的选用也各不相同，M9是用6DJ8、6CG7及EL34，而MC-275是用12AX7、12AU7及6550。

想听靓低音的胆机发烧友，用6DJ8作输入级电压放大，再配以低音表现出色的五极功放管EL34，就会得到雄浑、足够份量的低音，重播管弦乐时更有宏伟的气势，这是其他型号的电子管搭配的效果所不能及的。

尽管EL34的低音强劲，但若输入级放大管配合不当，就不能充分发挥它的潜能。

而6DJ8与EL34的珠联璧合，使它们相得益彰。

下面就介绍这款电路，虽然是土炮胆机，但因有M9的身影。

所以，当放音系统低音不够理想时，只要用此胆机推动，顿时就会狂野起来，雄壮的低音惊天动地的涌出，荡人肺腑的音效精彩绝伦。

6N26P3P廉价单端胆机笔者制作了一款电子管后级功率放大器，所用胆管为价廉易购的6N2 6P3P，试听效果不错。

将制作过程和步骤写出来与发烧友共享(电路见图)。

一、电路形式前级电压放大采用共阴极放大电路阴极输出器，后级采用单端甲类电路，束射四极管6P3P接成三极管。

理论上讲，三极管接法在听感上要明显好于标准接法和超线性接法，唯一不足之处是阳极的转换效率低，输出功率偏小；电路中各胆管均处于甲类工作状态，屏极电流变化小且稳定，前后两级均采用了电路简单、工作稳定可靠的自给栅偏压形式，整机无本级及大环路负反馈。

二、制作过程1．机座是从旧货市场以20元购得的加拿大产UNIKA工程卫星接收机改造而成。

变压器采用卧式安装，开变压器方孔的方法是先用细钻头在设计位置四角并排打穿几个小孔，再手持钢锯条锯出，用平板锉锉平四角，然后用细砂纸打磨光滑无毛刺。

此法虽“笨“，但开出的孔位非常精确。

2．电路电阻、电容等没有追求价格昂贵的发烧品，用的均是多年积攒下来的普通货。

碳膜、金属膜电阻混用，但两声道中对应位置用相同类型参数一致的，功率均在1W以上，个别位置用到了3W。

电路中唯一一只耦合电容是0.82μF聚丙烯薄膜电容，滤波电容是清一色的“黑金刚”。

电源变压器、输出变压器是从河北永年邮购的成品。

遵循“简洁至上”的原则，电源是晶体全桥整流，虽然电子管整流“胆”味更浓，但是电流的供应速度欠佳，大动态放音时略显脚软。

滤波电路采用几只大容量电容与一只大功率电阻组成了CRC滤波网络。

将两声道所需的电阻、电容选出并分开放置，用万用表逐一测量配对，保证两声道对应位置参数一致。

整机电路采用搭棚焊接，在两只功率管座之间设置了一条直径1.5mm铜丝作为接地母线，前后级各接地元器件均连接到这条线上来。

信号输入座至电位器再到6N2的栅极一律使用优质双芯屏蔽线且一端接地，电子管灯丝采用交流供电。

电路中的阻容器件连线应尽可能的短，交流电源线、灯丝线要用优质导线紧密绞合后贴底板走线，以减小交流磁场的干扰，并且不能与放大电路的信号通道的连线平行，更不要靠近输入级的栅极元器件。

电子报/2010年/4月/11日/第022版音响发烧用6F3制作的胆前级天津戴洪志国产管6F系列中有三个型号，即6F1、6F2、6F3(见图1)。

6F2用于胆机功放的输入级和倒相级，有靓丽的声音效果。

其实6F1、6F3的性能较6F2更加优异。

这三款电子管均是三极、五极复合管，参数特性及管脚排列见附表，主要用在电子管黑白电视机中。

6F3中的三极、五极管部分性能比6N1、6P1更加优越。

从附表中可看到，6F3的五极部分的互导较6F1、6F2、6P1更高，而内阻也较低。

互导高、内阻低的放大管线性好，频响宽，音色厚润。

所以若用6F系列电子管制作胆前级放大器，音效要好过常用的双三极管胆前级。

本人曾用6F1、6F2制作过胆前级放大器，音效不凡。

6F1、6F2的管脚排列相同，可直接互换。

当换上6F1后音效又胜过6F2，可能是6F1的五极部分互导较高的原因。

用6F3制作胆前级放大器，音效又超过6F1，使用的电路见图2。

V1是6F3中的三极管部分作共阴极放大电路，电压增益25dB左右。

V1的阴极电阻无旁路电容，则有本极电流负反馈，并且还从输出端引来大环路负反馈，所以输入级有双重负反馈，能使失真减小，频响展宽。

放大后的音频信号从屏极输出，经交连电容、音量电位器进入V2的栅极，V2是6F3的五极管部分组成A类放大电路，自给偏压、三极管接法，使放大管的内阻更小。

电路V1、V2的栅极电阻阻值也按参数附表上的要求，使用的阻值较大，以便能充分发挥该胆的优异性能。

音量电位器置于V1、V2之间。

这种接法能使音频信号直接输入到V1的栅极，避免了通常将音量电位器设在输入端，音频信号首先进行衰减而引起的音质变劣。

W在V2的输入端，根据放音系统的声压情况再进行音频信号的衰减，使失真减小。

前级放大器中，不管是晶体管机或者胆机，音量电位器对音质的影响多年来倍受关注，有些名机就是将音量电位器设在输出级电路之前来提高音质的。

此机电源(电路从略)的B+高压用经典的胆整流和扼流圈的CLC滤波电路，整流管用南京的5U4G，此胆是直热式整流管，韵味浓郁。

高保真胆机功放电路的原理及制作目前，电脑声卡音频、MP3、MP4以及CD、SACD、DVD甚至蓝光碟等多媒体音源，多为解压缩数模转换流，通常用晶体管或集成电路音频放大器放音，虽然具备一定的优点外，但音质略显直白生硬，缺泛韵味，少有临场感，即通常称之为数码声。

而用胆管（电子管）制作的音频放大器，播放多媒体音源，能够有效地改善音质，可获得良好的听感，有效克服多媒体音源音色冷板生硬，缺泛情调之嫌，使人声乐曲充满活力，久听不厌！为了解决这一问题，使后级重放乐声更传神，音色更美好，近些年来，流行用胆管（电子管）音频放大器，播放电脑等数码音源，以获得良好的听感，有效克服数码音源音色冷板生硬，使乐曲声充满活力，久听不厌！由于采用胆管这一器件，对基于数模转换音频这一脉冲信号波形的前沿后跌具有一种时滞作用，极大地改善了音响效果。

胆管音频放大器对音频信号具有独特的表现力，一些LP黑胶烧友也十分钟情于胆机，认为胆机是LP唱机的绝配。

单端胆机音质醇美剔透，十分迷人，尤其在表现音乐人声方面情感丰富，魅力独特。

为了进一步提高单端胆机的性能，增强对乐曲的表现力，使音质更好听，音色更完美！试制一部6C16电感直耦FU50单端机，在不悖电路原理的前提下，坚持简洁至上原则，多一个元件，多一份失真，能减的元件尽量减。

制作成功后的胆机功放保真度极高，有兴趣的话不妨一试。

电路原理整机电路如图所示，电压放大采用高跨导低噪声宽频带单三极管6C16担任，6C16与FU50之间采用电感直耦，既保证良好的幅频特性又能领略电磁耦合的魅力，电感直耦较阻容耦合、电感电容耦合及变压器耦合在性能上要好得多，可有效地克服数码声，增强乐声讨胆味。

为了提高线性减小失真，FU50采用三极管接法。

6C16系高跨导中屏流三极管，加之感性负载，在屏压150V电压下能输出80V左右推动电压，足以推动FU50，此管用于电压放大线性好失真小，音质醇美剔透，色彩斑斓，加之单管封装，声底清净，音场定位准。

6c19小胆机制作一、发现6C19发烧友在做小功率胆机的时候,一般都是弄个6P14(EL84)什么的装装。

6P14是个小靓胆,声音清丽秀气,当然这也和它本身是一个五极管有莫大关系,6P14的输出阻抗也相当的高(Ri>30K,一般应用取输出变压器一次侧阻抗5K左右)。

近来有朋友送了一对北京产的6C19,看着它简洁的构造,煞是喜欢。

其体积与6P14差不多,小九脚玻璃封装。

因是三极管,管内就一对已作电气连接的屏极,中间是错落有致的栅丝,再里面就是包裹了灯丝的涂覆着氧化物的阴极了。

在国内刊物上,6C19的应用电路很少。

不过你不要以为它没有为中国音响贡献过哦。

告诉你一个秘密:大名鼎鼎的失真度测试仪SZ-3中,6C19就曾在里面担当着稳压的重任!现在身价最高的300B,在被发掘之前不也一样做过相同的工作吗?看来,英雄还是莫问出处吧。

上网查找更多的资料,更是不觉怦然心动。

6C19,国外相同型号6S19,正是三极名管6C33(6C18)的小弟弟,其基本参数如附表所列。

可以看到,6C19的输出阻抗极低,甚至比6N13P(460Ω)还要低,为Ri=300Ω,屏极耗散功率也挺大的,Pa=11W。

用来做个三五瓦的单端A类胆机刚好合适。

图1为6C19的曲线图。

二、自生偏压单端电路6C19也有个缺点,就是它的栅负压比较高。

一般需要一级高μ管加上一级中μ管作放大才能驱动。

但如此一来,又带来了新的相移、信噪比的劣化,电路也趋向复杂,与我们的初衷背向而行了。

本着简洁至上的原则,决定采用300B的高烧电路形式之一,即一级五极管前放加一级功率管输出。

同时为了取得视觉上的和谐,选取五极管的目光锁在了小七脚管6J2上。

(电路见图2)为使大信号输入时不致削顶,6J2的栅负压取得稍大,约1.6V左右。

在这里,把6J2的阴极电阻一分为二,上偏压电阻选得较大,在其上并联了一只电容。

上下偏压电阻的连接点可作为大环路负反馈的接入点。

即从输出变压器二次侧端经一数k的电阻反馈到此点,如图中虚线所示。
