近些年来,国产电子管H i-Fi放大器制造得到了飞速发展,且音效卓越。
著名的电子管放大器制造厂已有十多家,产品在国内外市场上销售旺盛,并有很高的声誉。
出色的放音效果以及相当高的声价比,赢得了众多的胆机用家的欢迎和媒体的好评。
本文就介绍几款音效奇佳的胆机。
1 MELODY SP-3、SP-6及十周年纪念版SP-31.1 MELODY SP-3MELODY是国内最有声誉、最具规模的胆机制造厂家之一。
10年前推出了型号为S P-3的合并式胆机功放,设计制造极有创意,银灰色的机身艺术性很强,声音表现极有魅力,很受胆机发烧友的青睐,媒体也给了很高的评价,称是历来最靓声的合并式胆机功放,因此也有很高的销售量。
输出功率每声道为38W,见图1。
图1 MELODY SP-3SP-3外型新颖,制作认真,并且用的都是些发烧级的好声元件。
此机以6L6为功率放大管,前级电压放大及推动管用12AX7、6922、12AU7。
电源变压器、输出变压器是手工绕制的重料之作。
B+高压滤波电容用的是发烧级的名牌电解电容。
音量电位器用24档电阻级进式的(所用的电阻是HOICO牌),这对两声道的平衡、对称及音色的通透极为有利。
HOICO电阻是最靓声的品种,传递音乐精髓的性能极强。
机内组装焊接极为严谨、工整、讲究,焊点丰满圆润。
多年来6L6是倍受欢迎的功率放大管,无论是单端输出,抑或推挽输出都有靓丽的表现。
再加上设计者高超的调校技术,将6L6的特点、魅力发挥得淋漓尽致。
SP-3的音色甜润,声音丰满,音乐感丰富,声音的平衡度好,尤其中音优美,低音雄浑有弹力。
有评论称SP-3具有古董名机Mcln toshMC-240功率放大器的声音特色。
SP-3是名气最大、销量最多的H igh-End电子管功放机。

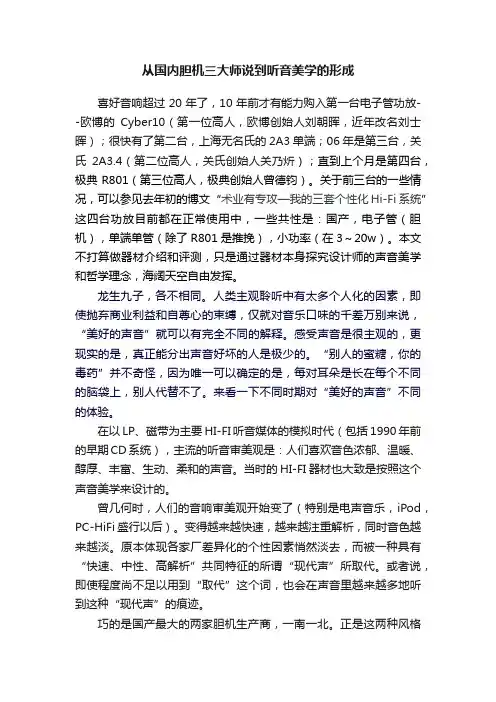

从国内胆机三大师说到听音美学的形成喜好音响超过20年了,10年前才有能力购入第一台电子管功放--欧博的Cyber10(第一位高人,欧博创始人刘朝晖,近年改名刘士晖);很快有了第二台,上海无名氏的2A3单端;06年是第三台,关氏2A3.4(第二位高人,关氏创始人关乃炘);直到上个月是第四台,极典R801(第三位高人,极典创始人曾德钧)。
关于前三台的一些情况,可以参见去年初的博文“术业有专攻—我的三套个性化Hi-Fi系统”这四台功放目前都在正常使用中,一些共性是:国产,电子管(胆机),单端单管(除了R801是推挽),小功率(在3~20w)。
本文不打算做器材介绍和评测,只是通过器材本身探究设计师的声音美学和哲学理念,海阔天空自由发挥。
龙生九子,各不相同。
人类主观聆听中有太多个人化的因素,即使抛弃商业利益和自尊心的束缚,仅就对音乐口味的千差万别来说,“美好的声音”就可以有完全不同的解释。
感受声音是很主观的,更现实的是,真正能分出声音好坏的人是极少的。
“别人的蜜糖,你的毒药”并不奇怪,因为唯一可以确定的是,每对耳朵是长在每个不同的脑袋上,别人代替不了。
来看一下不同时期对“美好的声音”不同的体验。
在以LP、磁带为主要HI-FI听音媒体的模拟时代(包括1990年前的早期CD系统),主流的听音审美观是:人们喜欢音色浓郁、温暖、醇厚、丰富、生动、柔和的声音。
当时的HI-FI器材也大致是按照这个声音美学来设计的。
曾几何时,人们的音响审美观开始变了(特别是电声音乐,iPod,PC-HiFi盛行以后)。
变得越来越快速,越来越注重解析,同时音色越来越淡。
原本体现各家厂差异化的个性因素悄然淡去,而被一种具有“快速、中性、高解析”共同特征的所谓“现代声”所取代。
或者说,即使程度尚不足以用到“取代”这个词,也会在声音里越来越多地听到这种“现代声”的痕迹。
巧的是国产最大的两家胆机生产商,一南一北。
正是这两种风格的体现。
南指珠海的斯巴克,号称现代派胆声,速度快瞬态好频响宽力气大。
关于“胆机”与“石机”音质之争!(原创)2010-04-30 20:20:03| 分类:我的Hi-Fi | 标签:电子管晶体管推挽放大器变压器|字号大中小订阅有人说“胆”好,有人说“石”好。
争了几十年的话题,根据我观察发现,低中高各种频率,与人的性格,年龄都有一定的关系。
年纪越偏大的人,不喜欢低音和高音,特别是很多老人,更不喜欢低音。
“胆”的声音柔和韵味,中频突出,所以“胆”能讨好很多上了年纪的人的耳朵。
发现玩“胆”的大部分都是年纪偏大的,玩“石”的大部分都是年轻人。
他们一直都在争论谁的好!我认为,不管玩的是什么机,“胆”“石”都一样好,只要你喜欢,就是好的。
胆机交流会现在来谈一谈胆机(电子管机)以其音质柔和悦耳而受众多音响爱好者的追捧。
它与晶体管不同之处有下面几方面:1、晶体管的电路结构比电子管复杂;2、晶体管的集电极电流基本上不受集-射电压Vce的影响,而电子管的阳极电流和阳极电压基本上符合欧母定律;3、晶体管易受温度的影响,而温度对电子管影响较少;4、晶体管工作在低电压大电流状态,因此对电源的要求高;而电子管工作在高电压小电流状态对电源的要求相对比较低;5、晶体管是电流控制器件,输入输出阻抗低,而电子管是电压控制器件,输入输出阻抗高,因此电子管功放都必须要有一个输出变压器与负载匹配。
由于输出变压器的电磁惯性和传输频带(特别是高频段)变窄的原因,音频信号被柔化了,听起来音质柔和(其实这并不是高保真);6、电子管的过载能力比晶体管强,所以动态范围相对比晶体管高,因而声音听起来比较悦耳。
胆机,素以声音阴柔见长;晶体管功放俗称石机,则以阳刚著称。
晶体管机的长处在于大电流、宽频带、低频控制力、处理大场面时的分析力、层次感和明亮度要比电子管功放优越,但电子管机的高音较平滑,有足够的空气感,具有一种相当一部分人所喜欢的声染色,尽管声音细节和层次少了些,但那种柔和而稍带模糊的声音却是美丽的。
1、胆和石:随着电子科技的发展,在晶体管器件的不断冲击下,生产电子管这种高成本器件的厂家越来越少,电子管器件成为稀有之物,即便不存在胆管绝迹的忧虑,现在胆机高昂的价格和难以承受的后期费用(高能耗、换胆费用)的确让普通音响爱好者却步,这也是导致其市场无法扩展的原因。

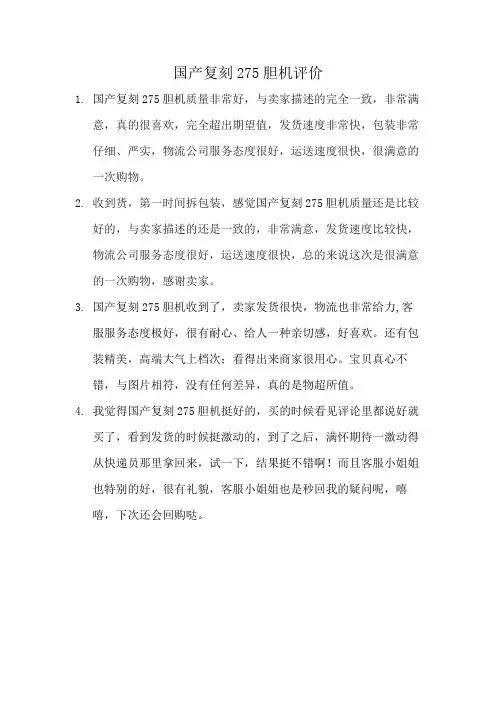

国产复刻275胆机评价
1.国产复刻275胆机质量非常好,与卖家描述的完全一致,非常满
意,真的很喜欢,完全超出期望值,发货速度非常快,包装非常仔细、严实,物流公司服务态度很好,运送速度很快,很满意的一次购物。
2.收到货,第一时间拆包装,感觉国产复刻275胆机质量还是比较
好的,与卖家描述的还是一致的,非常满意,发货速度比较快,物流公司服务态度很好,运送速度很快,总的来说这次是很满意的一次购物,感谢卖家。
3.国产复刻275胆机收到了,卖家发货很快,物流也非常给力,客
服服务态度极好,很有耐心、给人一种亲切感,好喜欢。
还有包装精美,高端大气上档次;看得出来商家很用心。
宝贝真心不错,与图片相符,没有任何差异,真的是物超所值。
4.我觉得国产复刻275胆机挺好的,买的时候看见评论里都说好就
买了,看到发货的时候挺激动的,到了之后,满怀期待一激动得从快递员那里拿回来,试一下,结果挺不错啊!而且客服小姐姐也特别的好,很有礼貌,客服小姐姐也是秒回我的疑问呢,嘻嘻,下次还会回购哒。

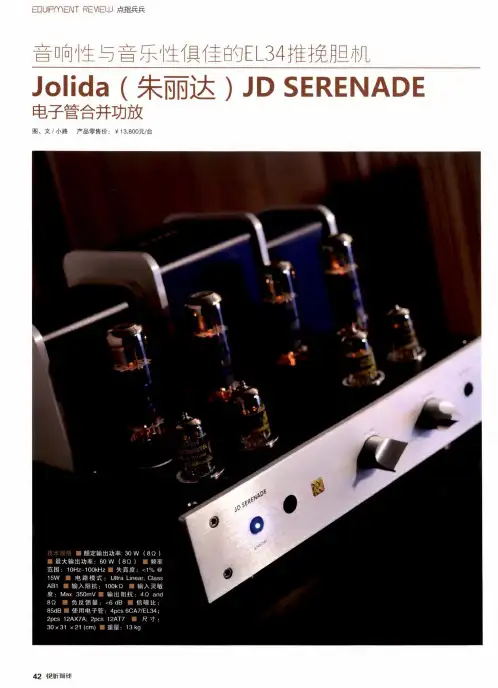

EDUIPmENT F^EVIEIU点指兵兵音响性与音乐性俱佳的FL34推挽胆机Jolida(朱丽达)JD SERENADE 电子管合并功放图、文/小路产品零售价:¥13,800元/台技术规格■额■■频率■失■■■■■■■使■尺■重42祕腑怖粪01Jolida(朱丽达)新推出的JD SERENADE电于管合并功放02.Jolida(朱丽达)JD202BRC笔者曾经说过:如果我必须拥有一台胆机,那么一定是EL34推挽功放。
它的推力不算厉害,但绝对不算弱,音色也许不如300B,但胜过许多管子。
在普通的家庭环境下,它足以让你欣赏到那些美妙的音乐。
如果真的要买EL34推挽功放,我会选择国产牌子,除了价格亲民之外,选择也多,几个□碑不错的国产牌子都在我的选择范围之内,不过有个别牌子已经不生产EL34推挽功放了,着实可惜。
本刊有一台常驻的EL34推挽功放,是两年前上海申达音响推出的产品,牌子是Jolida(朱丽达),型号是JD202 BRC,是好几代的改良产品了。
这台输出功率为30W的EL34推挽功放除了具有一定的推动力外,还具有不错的声音素质,平常我们喜欢拿它来搭配各种书架式或中小型落地式音箱,都能取得不错的效果。
于是,朱丽达的JD202 BRC就这样进入笔者的法眼。
提起朱丽达这个牌子,也许部分音响发烧友还感到陌生,其实早在上世纪90年代,朱丽达就已经走出国门,凭借当时推出的JD202,获得CES创新大奖。
而JD202在经过几代的改良之后已经成为经典,朱丽达也将这台经典的EL34推挽功放延续至今,在KT120.KT150等新胆大放光彩的今天,依然执着采用EL34这只胆,并且潜心研制出符合时代潮流的EL34推挽胆机。
>经典机型的延续去年上海展期间,朱丽达推出了JD202BRC的改良机型JD SERENADE(小夜曲),在数月后,这台JD SERENADE终于送达本刊,让笔者有机会对它进行试听。
表面看上去,JD SERENADE的外观与JD202BRC无异,43EnUIPmENT REVIEW 点指兵兵03- JD SERENADE 全部采用俄罗斯著名的Electro-Harmonixffit 04,除了两组模拟输入之外,JD SERENADE 还具有蓝牙音乐接收功能依然是那个比较小型的机身,只是多了网罩而已,仔细观 察可以发现,除了JD SERENADE 的机背多了一条天线 外,JD202 BRC 右侧的耳机□也改为蓝牙复位键,相应的音源输入也多了蓝牙的选择项。
两款适合发烧友制作的单端胆机
一、用FU-7(欧美型号为807)的功放
该管价格便宜,市面上有相当的数量.用其制作的单端功放,高频细腻,低频力度厚实,有弹性,人声表现相当通透。
本电路只用一只6N9P胆管做推动,接成SRPP电路,末级功率放大管用FU-7,其电路十分简洁,如图1所示。
二、845单端功放
在当今发烧圈中,被誉为胆王的845电子管,是一只低内阻直热式功率三极管,该管的最大特点是内阻低,屏极特性优良,屏耗功率大,用其制作单端甲类功放足以供欣赏任何类型的音乐之用。
本机试听总的感觉很好,对其功放的力度,音色的通透度,音场深度,音域宽广度,特别是在大动态场面时的解析力相当好(电路见图2)。
业余爱好者制作此机要注意几个问题:
1)845灯丝最好直流供电,整流要用30A以上的硅桥,紧贴机壳,便于散热。
2)高压整流要用陶瓷支架,高压走向要合理,以免打火、漏电。
本人组装的此款胆机,试听一年多,相当满意,静态噪声极低,音量开到最大,耳朵距离音箱15cm左右,也听不到任何交流声。
后级胆管848若改用FU-50管(见上图3),电压采用410V,也有相当好的表现。
若推动管改用6P3P,还要比用EL34管好听,其高频更纤细些,声场也开阔些。
用此图组装的FU-50胆机,不管是低频力度,声场开阔度,都要比用其他胆管组装的好听,电源电路如图4所
示。
音乐发烧友钟爱的三款“胆机”盘点,“胆味”十足,价格亲民胆机功放是指用电子管作为放大器的功放,它是音响业界最古老而又经久不衰的常青树,其显著的优点是声音甜美柔和、自然亲切、音色甜腻动人,非常适合听抒情歌曲和古典音乐。
在80年代的时候,电子管功放非常流行,但是因为制造成本高,电子管寿命短,体积大等原因,很快就被价格亲民的晶体管功放取而代之了,但是它独特的“胆味”一直留在那一代人的记忆里,是晶体管功放无法取代的。
随着科技的进步,电子管的寿命得到了攻克,全民生活水平也得到了提高,很多听厌了冷硬、干涩数码音的老一辈音乐爱好者,又重新燃起了对胆机的热情。
同时因为的视频的崛起,很多年轻音乐爱好者也通过手机了解到胆机的甜美音色,成功入手了人生中第一台“胆机”,终于使这个已有大半个世纪生命的耄耋老人重振五十年代的赫赫声威!胆机的器材搭配比较有讲究,搭配不好,很难发挥最佳性能,这对老一辈的音乐爱好者来说,并非难事,但是对于新手来说,就比较烧脑了,如何挑合适的胆机功放?搭配什么样的音响?用什么样的音频线?对新手来说,很难做选择。
刚好笔者就是胆机的忠实老玩家,对胆机也颇有研究,今天就给大家推荐三款,胆味十足、价格亲民的胆机功放,都是搭配好的,到手简单安装就能享受甜美音乐。
第一款,AirDance 阿尔丹斯S-333发烧级电子管hifi组合音响播放器方面:S-333HiFi音响的播放机是一台纯CD播放机,采用日本三洋CD机芯支持立体声CD、HDCD、DTS CD格式。
胆机功放方面:采用旁热式双阳极署光5Z4P整流管做后级功率输出,以音质甜美动态范围大著称的俄罗斯12AX7电子管做前级放大,保证了推力足,音质纯美柔和,线性表现更好,胆味浓厚。
音响方面:进口酸枝木纹音箱,箱体采用MDF中密度20mm厚板材,一寸软顶高音喇叭+3寸中音喇叭+6.5英寸浑厚低音喇叭,内部填充了优质吸音棉,拥有三分频器,做到高中低音三频隔为一体,音质效果更为准确,通透,凝聚力更强。
值得一试的胆机新秀“音乐时空”MUSIC-34 I不少音响和音乐爱好者,十分喜欢电子管放大器所独有的那种韵味。
市场上已有的多种品牌电子管放大器,其中虽不乏品质和音质都不错的型号,但对不少爱好者而言,那些输出功率在30~40W的机型,价格还是稍高了些。
为此笔者一直在寻找价廉物美的机种,希望有个惊喜。
在偶然的机会下,有了发现,不敢藏私,特向同好介绍。
它是嘉兴市“音乐时空”胆机制造有限公司生产的MUSIC 系列电子管放大器中的MUSIC―34Ⅰ型合并放大器,输出功率40W×2(RMS),频率响应16~80000Hz±1dB,总谐波失真<1%,信噪比85 dB以上,输出阻抗4或8Ω,使用电子管6N1×4,EL34B×4。
MUSIC―34Ⅰ型电子管合并放大器的电路结构十分典型,第一级是由双三极管6N1组成的屏极耦合型SRPP电路作为前级放大,取其增益较高。
本级电流负反馈使其频响展阔,克服了这种电路频响较窄的缺点。
第二级是双三极管6N1组成的长尾对倒相电路,取其具有一定电压增益。
为取得最佳的平衡输出,上管的屏极电阻稍小于下管的屏极电阻。
此级与前级采用无耦合电容器的直接耦合方式,减少了相移,延展了低频响应。
末级是五极管EL34的标准推挽电路,为取得最大的功率输出,采用固定偏压方式,每管的偏压值均可单独调整,容易取得平衡。
输出变压器次级到第一级阴极的环路电压负反馈,包括输出变压器在内,故输出变压器引起的失真也能减小。
这个环路负反馈进一步提高了整机的性能,特制的输出变压器是该机性能的保证。
该机外形简洁,用料实在,工艺比较讲究,声音全频较平衡,甜而不过,顺滑圆润,充沛的输出足以推好大多数音箱,适于重放各种音乐之用,且均能得到相当不错的听感。
该机全部使用国产电子管,所费不太多,MUSIC―34Ⅰ型电子管合并放大器的售价3000元左右,以其声音表现而论,实在物有所值,确是值得推荐的机型。
近些年来,国产电子管Hi-Fi放大器制造得到了飞速发展,且音效卓越。
著名的电子管放大器制造厂已有十多家,产品在国内外市场上销售旺盛,并有很高的声誉。
出色的放音效果以及相当高的声价比,赢得了众多的胆机用家的欢迎和媒体的好评。
本文就介绍几款音效奇佳的胆机。
1 MELODY SP-3、SP-6及十周年纪念版SP-31.1 MELODY SP-3MELODY是国内最有声誉、最具规模的胆机制造厂家之一。
10年前推出了型号为SP-3的合并式胆机功放,设计制造极有创意,银灰色的机身艺术性很强,声音表现极有魅力,很受胆机发烧友的青睐,媒体也给了很高的评价,称是历来最靓声的合并式胆机功放,因此也有很高的销售量。
输出功率每声道为38W,见图1。
图1 MELODY SP-3SP-3外型新颖,制作认真,并且用的都是些发烧级的好声元件。
此机以6L6为功率放大管,前级电压放大及推动管用12AX7、6922、12AU7。
电源变压器、输出变压器是手工绕制的重料之作。
B+高压滤波电容用的是发烧级的名牌电解电容。
音量电位器用24档电阻级进式的(所用的电阻是HOICO牌),这对两声道的平衡、对称及音色的通透极为有利。
HOICO电阻是最靓声的品种,传递音乐精髓的性能极强。
机内组装焊接极为严谨、工整、讲究,焊点丰满圆润。
多年来6L6是倍受欢迎的功率放大管,无论是单端输出,抑或推挽输出都有靓丽的表现。
再加上设计者高超的调校技术,将6L6的特点、魅力发挥得淋漓尽致。
SP-3的音色甜润,声音丰满,音乐感丰富,声音的平衡度好,尤其中音优美,低音雄浑有弹力。
有评论称SP-3具有古董名机Mclntosh MC-240功率放大器的声音特色。
SP-3是名气最大、销量最多的High-End电子管功放机。
1.2 MELODY SP-6正当SP-3受到很高的评价时,厂家又推出型号为SP-6的电子管合并机。
它的外形、结构和SP-3型如出一辙,完全相同。
前级电压放大、推动部份用的放大管也与SP-3相同(12AX7、6922、12AU7各两只),但功率放大管改用了曙光制造的五极功放管EL34(同类型号是6CA7),作AB类功率放大,输出功率每声道为40W。
SP-6的各项指标与SP-3也相同。
组装、制作也与SP-3 -样,放大电路部份用电路版,电源部份是搭棚焊接。
胆机友周知,EL34与6L6是两款音效不相同的功放管,从参数特性上看(见表1),EL34的内阻略低,垮导也稍高,屏流也较高,但更大的区别是两胆的音色不同,不能相互取代。
这在古董名机上可以看出。
著名的中等输出功率的古董名机Marantz(马兰士)-8B,功放管每声道用两只EL34组成AB类超线性放大,音色通透、爽利、华丽、大气、低音强劲。
Mclntosh(麦景图)MC-240功率放大器的功放级采用一对6L6GC束射四极功放管,音色丰满,音乐感丰富,水力雄浑,弦乐清丽,人声厚润,质感浓密。
因此,SP-3、SP-6是两款音色不同或称两种不同口味,但又是同样靓声的胆机功放。
并且,SP-6还原音乐的能力更强。
它的声底中性自然,高低频伸展宽阔,细节丰富,分析力、音色、音乐感以及凌厉的动态、强劲的低音等尽现了EL34的特点。
1.3 SP-3十周年纪念版有评论家曾预言,每逢十年就会出一部靓声机。
最近MELODY为纪念SP-3胆机功放十周年,推出了十周年纪念版的SP-3。
这也验证了这句话。
该机的制作工艺更佳,音效更出色,音色更绚丽,有更丰富的音乐感染力,见图2。
功放管采用古董胆5881作AB类放大,前级电压放大及推动级是用EF92和6AU6。
5881虽与6L6的特性相同相近,但表现较6L6更全面,更有魅力。
EF92、6AU6都是五极电压放大管,电压增益高。
6AU6的国产同类型管是6J4。
它的屏流较高(11 mA),推动后级的能力强。
在制作方面,机身造型与普通版SP-3相同,只是以前的银灰色改为红色的钢琴漆,光亮夺目,让用家有更新的享受。
机内线路布局,元件摆位也相同,但制作工艺更优异。
电路焊接由电路版改为搭棚焊接,这也是好声的因素之一。
胆机友都知道,搭棚焊接使信号传递途径短健,信息量更多,音效则更好,再配用好声的连接线焊接,声音更靓。
机身底部的支撑由原来的四只承脚改为三只(前一后三),机脚承受重量的平衡度有所改善,则整机的谐振更小,音效又进一步提升。
此机输出功率为45 W。
纪念版SP一3较普通版SP~3的放音更加靓丽。
保留了原SP-3的声底和迷人的韵味之外,乐声更加活跃、更有生气、分析力也更好,细节更多、更清晰,音效则有更高层次的表现。
图2 SP-3十周年纪念版2 “天进”BEWITCH N0.1812电子管合并式功率放大器BEWITCH N0.1812合并式电子管功放机是广州“天进音响”最近推出的新作,外形设计美观大方、独具魅力。
据称机身是十层黑色钢琴漆,表面非常光滑。
前面板上左右是电源开关和信号选择开关,中间是音量电位器,机上最后一排是三只硕大的变压器。
输入信号选择有三组,即CD、TAPE、AUX,可见此机是合并式功放机。
功放级每声道用一对KT88(俄罗斯SVETLANA的)作推挽输出。
输入级、推动级采用美国名牌的6SN7(每声道用3只)。
机上用尽了发烧级的元件,如自家独特绕制的输出变压器(对称度好、电感量大、漏磁小)。
电源变压器也是重料之作,550W的大电流、EI形铁芯的电源变压器,用于本机绰绰有余。
胆机要得到靓声,输出变压器、电源变压器是关键,不单铁芯和铜线要高质量的,绕制的手法以及浸漆处理等也很重要。
音量电位器用的是24档步进式电位器。
电容也是发烧级的、镀金的RCA插孔及输出接线柱。
信号选择开关用英国进口的。
AC电源保险丝用美国专为音响器材设计的品种等。
内部制作也十分讲究、严谨,见图3。
图3 BEWITCH No.1812电子管合并机No.1812不失真输出功率为60 W,此机已属大功率输出的胆机功放。
一般认为,胆机输出功率越大越好声,可以轻松地推动如今一些大食量的音箱。
No.1812的音色细致、温暖、醇厚,低音力度强劲、丰满,中音浓郁,高音柔美。
No.1812gem靓丽绝伦的放音效果,与配用的功放管KT88有密切关系。
KT88(与6550相似)是一款有强悍输出功率的束射四极管,与6L6相比具有高跨导、低内阻的特性,见表1,并且屏流较大。
因此,用KT88作功放管的功率放大器,输出功率大,非线性失真低,音色纯正,且所需要的推动电压并不高。
再配自家绕制的高性能的输出变压器,使放大器的性能更加优异。
No.1812跟机的KT88是俄罗斯SVETLANA的制品,性能更佳。
并且是全机4只KT88统一配对,4只KT88可任意互换。
输入级和推动级用6SN7,并将推动级每声道用两只6SN7并联使用。
这样使6SN7的推动电流增大一倍,还使内阻降低一半、跨导增加一倍、电子管的性能更好,推动级推动功率更高,使推动后级的性能更佳。
6SN7是音乐味浓郁的放大管,这时的放大器会韵味更浓,音乐的表现力会更好。
可见,性能优秀的电子管与高性能的线路配合,这是获得好声的途径。
这也是本文介绍此机的目的之一,也是DIY者应该领悟之处。
再用好声的变压器以及发烧级的电容等调声,最终会有出色的音效表现。
表1 曙光KT88、6L6、EL34参数比较1812是古典音乐的曲名,音乐中炮声十分考验放音器材效果。
本机采用1812作为型号,可想而知此机演绎音乐的传真度之高,低频效果之精彩了。
3“新时”396A胆缓冲器从标题便可知,这是用型号为396A作放大管的电子管缓冲器,它能大幅度的改善CD机等数码音源的重播效果,使声音表现更出色,更加悦耳。
将此机串入CD机与功放机之间,从CD机输出的音频信号经过396A胆缓冲器的滋润,能使乐声更自然、纯正、真实,也更有音乐感染力,乐声栩栩如生、生动活泼、情感深切,并且音乐背景十分宁静。
此机音效之佳深受用家和媒体的好评。
“新时”制作的器材是以西电音响器材的仿制为主,不论是外形、色彩、线路等均以西电的器材为准,电子管也用西电的产品。
输入、输出均用变压器(又称牛入牛出)。
输入、输出变压器,电源变压器都采用西电的变压器铁芯重新绕制。
电源变压器容量大,长时间开机放音,变压器也只有微热,放大器音色十分稳定。
电子管是用两只西电原厂制造的396A。
机内其它元件也是古董货,如AB 碳阻、油浸电容、古董布线等,所以音效也神似西电,即音色优美,音乐感丰富,或称为具有很浓的西电味。
此机也可以作为低增益的胆前级放大器使用,配合并式胆机功放,使放音系统的音效提升,见图4。
图4 新时396A胆缓冲器396A胆缓冲器已将396A发挥得淋漓尽致,它的潜力已得到充分的发挥。
美国WESTERN ELECTRIC西电396A是乐声情感浓郁、靓声无伦的双三极管,但使用资料见的很少。
它是西电制造专为Hi-Fi放大器使用的电子管,高频伸展极好,同类型号是2C51、5670。
中国的同类型号电子管是6N3。
说到6N3使广大胆机发烧友茅塞顿开。
内地的胆机发烧友对6N3都较了解,使用者也不少。
6N3是一款低屏压高频电压放大双三极管,起初是用于电子管黑白电视机作高频电压放大和振荡电路。
它的放大系μ=35,屏极电流8.5 mA,屏极电压150V。
所以396A胆缓冲器的增益较低。
6N3的放音效果与西电396A相比,当然逊色。
另外,用6N3或396A装机,如果调声手法欠佳时,它的表现则高频较亮,全频的平衡度差,音乐味也会淡薄。
可见,396A胆缓冲器的制作者的调声手法之高明,对电子管、电子线路的精通,使396A胆缓冲器也就具有西电声底和味道。
这值得DIY焊机的朋友所借鉴。
胆机六大故障及修理方法胆机故障一般来说不外乎以下六大种类。
一、输出功率变小,声音变得软弱无力1、功率管老化。
可以测量功率管的屏流。
用100mA的直流电表,负表笔接屏极,正表笔接输出变压器,开启高压就能从电表中读出屏流数。
在偏压正常情况下,如测得屏流小于正常值,就可以说明功率管衰老。
如测得的屏流大于正常值,则可能有几种情况:A、功率管屏压过高,特别是帘栅极压过高;B、功率管本身质量有问题,本身屏耗大,输出功率势必减少。
如果测不到屏流,说明功率管已经损坏。
2、栅偏压不正常。
在自给栅偏压的功放电路中,常见栅偏压的故障有:A、无偏压,造成这种情况的原因有功率管失效无屏流、阴极电阻两端无电压降,阴极旁路电容器被击穿等几种。
B、偏压小,原因为功率管衰老或屏压低。
C、偏压高,原因有屏压增高、特别是帘栅压增高使屏流增大、阴极电阻阻值增大、栅极交连电容器漏电或击穿使栅极上加有正电压等几种。
此外,阴极电阻开路也会使偏压增大,此时屏流很小,线路存在寄生振荡。
3、输出变压器局部短路。
将造成屏流增大,而使屏极发红、输出减少且失真增大。
