数电模电基础知识总结在现代科技的快速发展下,电子技术已经渗透到我们生活的方方面面。
而作为电子技术的基础,数电模电知识的掌握显得尤为重要。
本文将对数电模电基础知识进行总结。
一、数电基础知识1. 二进制二进制是数电领域最为基础的概念之一。
它由0和1组成,是计算机系统中最常用的进位制。
在二进制中,每一位的权值是2的幂,例如1表示2^0,2表示2^1,4表示2^2,以此类推。
二进制在计算机内部用于表示和处理数据,是研究数电和计算机组成原理的基石。
2. 逻辑门逻辑门是计算机系统中基本的电子器件,用于实现逻辑运算。
常见的逻辑门包括与门、或门、非门等。
与门接受两个输入,当两个输入同时为1时,输出为1;否则输出为0。
或门接受两个输入,当两个输入中至少有一个为1时,输出为1;否则输出为0。
非门只有一个输入,当输入为1时,输出为0;当输入为0时,输出为1。
通过组合不同类型的逻辑门,可以实现复杂的逻辑运算。
3. 翻转器和触发器翻转器和触发器是将电路的输出状态保持在某个时间点的器件。
翻转器是一种双稳态电路,有两个互逆的输出状态,常见的翻转器有RS翻转器、JK翻转器等。
触发器是一种带有时钟输入的翻转器,常用于存储和处理数据。
二、模电基础知识1. 电阻、电容和电感电阻、电容和电感是模电领域中最基础的电路元件。
电阻用于限制电流大小,电容用于存储电荷和能量,电感用于存储磁能和抵抗电流变化。
它们在电路中起到不同的作用,对电路性质有重要影响。
2. 放大器放大器是模电领域中常见的电路元件,用于将输入信号放大到一定的幅度。
常见的放大器包括运放放大器、功放等。
运放放大器是一种具有高增益的差模放大器,广泛应用于模拟电路设计中。
功放用于放大音频信号,常见于音响设备中。
3. 滤波器滤波器用于将频率范围内的信号通过,而将其他频率范围内的信号抑制。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
滤波器在电子设备中起到重要的作用,例如音频设备中用于剔除噪音和杂音。
集成运算放大电路输入级采用高性能的恒流源差动放大电路要求输入阻抗高、差摸放大倍数大、共模抑制比高、差摸输入电压及共模输入电压范围大且静态电流小作用减少零点漂移和抑制共模干扰信号中间级采用共射放大电路作用提供较高的电压增益输入级要求其输出电压范围尽可能宽、输出电阻小以便有较强的带负载能力且非线性失真小采用准互补输出级偏置电路确定合适的静态工作点采用准互补输出级综合高差摸放大倍数、高共模抑制比、高输入阻抗、高输出电压、低输出阻抗的双端输入单端输出的差动放大器交直流反馈的判断电容隔直通交直流:短路交流:开路串并联反馈的判断输入信号与反馈信号同时加在一个输入端上的是并联,反之电压电流反馈的判断反馈电路直接从输出端引出的是电压反馈从负载电阻RL的靠近“地”端引出的是电流反馈直流脉宽调制PWM变换器将固定电压的直流电源变换成大小可调的直流电源的DC-DC变换器又称直流斩波器。
它能从固定输入的直流电压产生出经过斩波的负载电。
负载电压受斩波器工作率的控制。
变更工作率的方法与脉冲宽度调制(斩波频率f=1/T不变,改变导通时间t on)和频率调制(导通时间t on或关断时间t off不变,改变斩波周期T即斩波频率f=1/T)两种。
斩波器的基本回落方式有升压(斩波器所产生的输出电压高于输入电压)和降压两种,改变回落元件的连接就可改换回路的方式。
用晶闸管作为开关的斩波器,由于晶闸管无自关断能力,它在直流回路里工作是,必须有一套使其关断的(强迫)换相(流)电路。
晶闸管的换流方式有:电源换流、负载换流和强迫换流。
负载换流缺点主要是电骡的揩振频率与L和C的大小有关,随着负载与频率的变化,换流的裕量也随之改变。
为了可靠换流,换流脉冲的幅值应足以消去晶闸管中的电流,脉冲的宽度应保证大于晶闸管的关断时间。
晶闸管斩波器的缺点是需要庞大的强迫换流电脑,是设备体积增大和损耗增加;而且斩波开关频率也低,致使斩波器电流的脉动幅度大,电源揩波也大,往往需加滤波器。

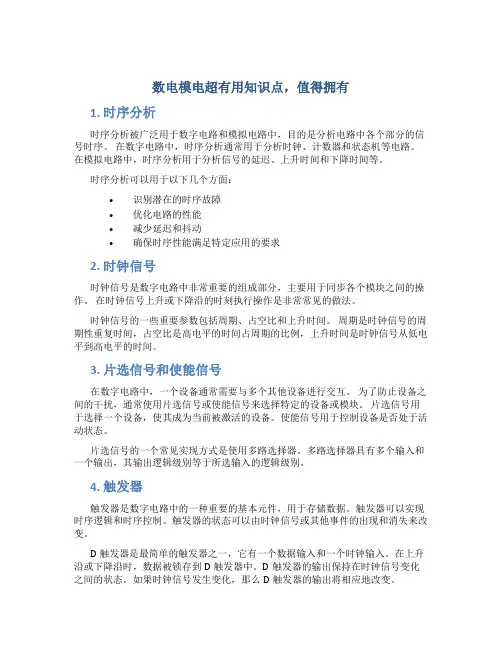

数电模电超有用知识点,值得拥有1. 时序分析时序分析被广泛用于数字电路和模拟电路中,目的是分析电路中各个部分的信号时序。
在数字电路中,时序分析通常用于分析时钟、计数器和状态机等电路。
在模拟电路中,时序分析用于分析信号的延迟、上升时间和下降时间等。
时序分析可以用于以下几个方面:•识别潜在的时序故障•优化电路的性能•减少延迟和抖动•确保时序性能满足特定应用的要求2. 时钟信号时钟信号是数字电路中非常重要的组成部分,主要用于同步各个模块之间的操作。
在时钟信号上升或下降沿的时刻执行操作是非常常见的做法。
时钟信号的一些重要参数包括周期、占空比和上升时间。
周期是时钟信号的周期性重复时间,占空比是高电平的时间占周期的比例,上升时间是时钟信号从低电平到高电平的时间。
3. 片选信号和使能信号在数字电路中,一个设备通常需要与多个其他设备进行交互。
为了防止设备之间的干扰,通常使用片选信号或使能信号来选择特定的设备或模块。
片选信号用于选择一个设备,使其成为当前被激活的设备。
使能信号用于控制设备是否处于活动状态。
片选信号的一个常见实现方式是使用多路选择器。
多路选择器具有多个输入和一个输出,其输出逻辑级别等于所选输入的逻辑级别。
4. 触发器触发器是数字电路中的一种重要的基本元件,用于存储数据。
触发器可以实现时序逻辑和时序控制。
触发器的状态可以由时钟信号或其他事件的出现和消失来改变。
D触发器是最简单的触发器之一,它有一个数据输入和一个时钟输入。
在上升沿或下降沿时,数据被锁存到D触发器中。
D触发器的输出保持在时钟信号变化之间的状态。
如果时钟信号发生变化,那么D触发器的输出将相应地改变。
5. 多路复用器和解复用器多路复用器和解复用器是数字电路中常用的逻辑元件。
多路复用器将多个输入信号中的一个选择输出。
解复用器将输入信号划分为多个输出信号。
多路复用器通常包括多个输入、一个选择信号和一个输出。
选择信号用于选择哪个输入信号将被输出。
解复用器通常包括一个输入、多个输出和一个选择信号。
数电模电基础知识总结电子技术作为现代科学技术的一支重要分支,是现代社会发展的基础和支撑。
数电模电基础知识是电子技术的核心内容,掌握好这些基础知识对于学习和应用电子技术都有着重要的意义。
本文将对数电模电基础知识进行总结,帮助读者加深对这些知识的理解和掌握。
一、数电基础知识1.数字信号与模拟信号数字信号和模拟信号是电子系统中常用的两种信号形式。
数字信号是以离散的、有限个数的数值表示的信号,是通过对连续模拟信号进行采样和量化得到的。
数字信号具有离散性、可编程性、可靠性等特点,广泛应用于计算机和通信系统中。
而模拟信号是连续的,可以取无限个数的数值,用于传输和处理连续的实时信号。
2.二进制系统二进制系统是一种数学计数系统,它只使用两个数字0和1表示数值。
在计算机中,所有的数据和指令都是用二进制数来表示和处理的。
二进制系统有简单、直观、易于计算等优点,是计算机技术的基础。
3.逻辑门电路逻辑门电路是电子系统中常用的一类组合逻辑电路,根据输入信号经过门电路的逻辑运算,最终得到输出信号。
常见的逻辑门包括与门、或门、非门、异或门等。
逻辑门电路可以实现布尔代数中的逻辑运算,是数字电路设计中的基础。
4.计数器和寄存器计数器和寄存器是数字电路中常用的存储器件。
计数器是一种能够按照一定规律自动计数的电子装置,广泛应用于时序电路设计和计数问题的解决。
寄存器是一种能够暂时存储二进制数据的电子装置,常用于数据存储、传输和处理等。
二、模电基础知识1.放大器放大器是模拟电路中常用的一种电子器件,用于放大信号的幅度。
放大器可以将弱信号放大为较强的信号,以便于处理和传输。
常见的放大器有分立元件放大器、运算放大器和集成放大器等。
2.滤波器滤波器是模拟电路中常用的一种电子器件,用于改变信号频率的分布特性。
滤波器可以根据信号频率的要求实现对特定频段的放大或衰减。
常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
3.振荡器振荡器是模拟电路中常用的一种电子器件,用于产生稳定的周期性信号。
模电必考知识点总结一、基本电路理论1. 电路基本定律欧姆定律、基尔霍夫定律、电路中的功率计算等基本电路定律是模拟电子技术学习的基础,了解和掌握这些定律对于学习模拟电子技术是非常重要的。
2. 电路分析了解如何对电路进行简化、等效电路的转换、戴维南定理和诺依曼定理等电路分析的基本方法。
3. 电路稳定性掌握电路的稳定性分析方法,包括如何对直流放大电路和交流放大电路进行稳定性分析。
4. 传输线理论了解传输线的基本特性,包括传输线的阻抗、反射系数、传输线的匹配等知识。
二、放大电路1. 二极管放大电路了解二极管的基本特性和放大电路的设计原理,包括共射放大电路、共集放大电路和共基放大电路等基本的二极管放大电路。
2. 晶体管放大电路了解晶体管放大电路的基本原理和设计方法,包括共射放大电路、共集放大电路和共基放大电路等基本的晶体管放大电路。
3. 放大电路的频率响应了解放大电路的频率响应特性,包括截止频率、增益带宽积等相关知识。
4. 反馈电路掌握反馈电路的基本原理和分类,了解正反馈和负反馈电路的特点和应用。
三、运算放大电路1. 运算放大器的基本特性了解运算放大器的基本特性,包括输入输出阻抗、放大倍数、共模抑制比等相关知识。
2. 运算放大器的电路应用了解运算放大器在反馈电路、比较电路、滤波电路、振荡电路等方面的应用,掌握运算放大器的基本应用方法。
四、滤波器电路1. RC滤波器和RL滤波器了解RC滤波器和RL滤波器的基本原理、特性和应用,包括一阶和二阶滤波器的设计和性能分析。
2. 增益电路和阻抗转换电路掌握增益电路和阻抗转换电路的设计原理和方法,了解它们在滤波电路中的应用。
3. 模拟滤波器设计了解低通滤波器、高通滤波器、带通滤波器和带阻(陷波)滤波器的设计方法和特性,掌握模拟滤波器的设计技巧。
五、功率放大电路1. BJT功率放大电路了解晶体管功率放大电路的基本原理和设计方法,包括类A、类B、类AB和类C功率放大电路的特点和应用。
模拟电路和数电电路必备的基础知识作为一位硬件工程师,必须面对的就是两个基本电路:模拟电路和数字电路。
下面我们就来了解一下这两个电路的基本知识。
一、模拟电路与数字电路的定义及特点模拟电路(电子电路)处理模拟信号的电子电路。
“模拟”二字主要指电压(或电流)对于真实信号成比例的再现,它最初来源于希腊语词汇,意思是“成比例的”。
其主要特点是:1、函数的取值为无限多个;2、当图像信息和声音信息改变时,信号的波形也改变,即模拟信号待传播的信息包含在它的波形之中(信息变化规律直接反映在模拟信号的幅度、频率和相位的变化上)。
3、初级模拟电路主要解决两个大的方面:1放大、2信号源。
4、模拟信号具有连续性。
数字电路((进行算术运算和逻辑运算的电路))用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路,或数字系统。
由于它具有逻辑运算和逻辑处理功能,所以又称数字逻辑电路。
其主要特点是:1、同时具有算术运算和逻辑运算功能数字电路是以二进制逻辑代数为数学基础,使用二进制数字信号,既能进行算术运算又能方便地进行逻辑运算(与、或、非、判断、比较、处理等),因此极其适合于运算、比较、存储、传输、控制、决策等应用。
2、实现简单,系统可靠以二进制作为基础的数字逻辑电路,可靠性较强。
电源电压的小的波动对其没有影响,温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。
3、集成度高,功能实现容易集成度高,体积小,功耗低是数字电路突出的优点之一。
电路的设计、维修、维护灵活方便,随着集成电路技术的高速发展,数字逻辑电路的集成度越来越高,集成电路块的功能随着小规模集成电路(SSI)、中规模集成电路(MSI)、大规模集成电路(LSI)、超大规模集成电路(VLSI)的发展也从元件级、器件级、部件级、板卡级上升到系统级。
电路的设计组成只需采用一些标准的集成电路块单元连接而成。
对于非标准的特殊电路还可以使用可编程序逻辑阵列电路,通过编程的方法实现任意的逻辑功能。
模电数电知识点整理与面试一、引言模拟电子技术(模电)和数字电子技术(数电)是电子工程师在学习和从事电子领域工作中必须掌握的基础知识。
无论是学术研究还是实际应用,对模电和数电的理解都是至关重要的。
本文将从模电和数电的基础知识点出发,对其进行整理和总结,希望能够帮助读者在面试中更好地理解和回答相关问题。
二、模电知识点整理1. 电路基本理论•电流、电压、电阻的概念和关系•基尔霍夫定律和欧姆定律•戴维南定理和诺顿定理•电路的等效电阻和电压分压与电流分流•电源、电荷和功率的概念和计算方法2. 二端网络•二端网络的基本概念和性质•电阻、电容和电感的特性与计算•串联与并联电路的分析方法•稳态与瞬态响应分析•交流电路中的频率响应和相位差3. 放大器•放大器的基本概念和分类•放大器的增益、输入电阻、输出电阻与带宽•共射、共集和共基放大器的特性和应用•放大器的失真和稳定性分析•放大器电路中的负反馈原理和应用4. 滤波器•滤波器的基本概念和分类•一阶和二阶滤波器的特性和设计•有源滤波器和无源滤波器的特点与应用•滤波器的频率响应和相位特性•滤波器的阶数和带宽的关系5. 振荡器•振荡器的基本概念和分类•LC振荡器、RC振荡器和晶体振荡器的原理和特性•振荡器的稳定性和频率稳定度•振荡器电路中的正反馈原理和应用•压控振荡器和相位锁定环路的工作原理三、数电知识点整理1. 数字系统基础•二进制、八进制和十六进制的相互转换•算术运算和逻辑运算的基本规则•布尔代数和逻辑函数的表示与化简•编码器、译码器和复用器的功能和应用•触发器和计数器的原理和设计2. 组合逻辑电路•组合逻辑电路的基本概念和特点•与门、或门、非门和异或门的实现与应用•多路选择器和译码器的工作原理•加法器、减法器和比较器的功能和设计•组合逻辑电路的分析与设计方法3. 时序逻辑电路•时序逻辑电路的基本概念和特点•触发器的工作原理和种类•移位寄存器和计数器的功能和设计•状态机的基本概念和设计方法•同步与异步电路的特性与应用4. 存储器•存储器的基本概念和分类•静态随机存储器(SRAM)和动态随机存储器(DRAM)的原理和特点•可编程逻辑器件(CPLD)和场可编程门阵列(FPGA)的功能和应用•存储器的读写操作和时序控制•存储器的容量和速度的关系与权衡四、面试准备建议•熟悉模电和数电的基本概念和理论知识•多做习题和实验,提高动手能力和实际操作经验•关注电子技术领域的最新发展与应用趋势•注意培养自己的表达能力和逻辑思维能力•在面试中展现自己的学习态度和问题解决能力以上是对模电和数电知识点的整理和总结,希望能够对读者在面试中有所帮助。
模电知识点复习总结模拟电子技术(模电)是电子工程中的重要基础学科之一,主要研究电路中的电压、电流以及能量的传输和转换。
下面是我对模电知识点的复习总结:一.基础知识1.电路基本定律:欧姆定律、基尔霍夫定律、电压分压定律、电流分流定律、功率定律。
2.信号描述与频域分析:时间域与频域的关系。
傅里叶级数和傅里叶变换的基本概念和应用。
3.理想放大器:增益、输入/输出电阻、输入/输出阻抗的概念和计算方法。
4.放大器基本电路:共射、共集、共基放大器的特点、电路结构和工作原理。
二.放大器设计1.放大器的参数:增益、输入/输出电阻、输入/输出阻抗。
2.放大器的稳定性:稳态稳定性和瞬态稳定性。
3.放大器的频率响应:截止频率、增益带宽积、输入/输出阻抗对频率的影响。
4.放大器的非线性失真:交趾略失真、交调失真、互调失真等。
5.放大电路的优化设计:负反馈、输入/输出阻抗匹配、增益平衡等。
三.运算放大器1.运算放大器的基本性质:增益、输入阻抗、输出阻抗、共模抑制比。
2.电压放大器:非反转放大器、反转放大器、仪表放大器、差分放大器。
3.运算放大器的应用电路:比较器、积分器、微分器、换相器、限幅器等。
4.运算放大器的非线性失真:输入失真、输出失真、交调失真等。
四.双向可调电源1.双向可调电源的基本原理:输入电压、输出电压和控制信号之间的关系。
2.双向可调电源的电路结构:移相电路、比较器、反相放大器、输出级等。
3.双向可调电源的控制方式:串行控制和并行控制。
五.滤波器设计1.常见滤波器类型:低通、高通、带通和带阻滤波器。
2.滤波器的频率响应特性:通频带、截止频率、衰减量。
3.滤波器的传输函数:频率选择特性、阶数选择。
4.滤波器的实现方法:RC、RL、LC和电子管等。
六.可控器件1.二极管:理想二极管模型、二极管的非理想特性、二极管的应用。
2.可控硅:双向可控硅、单向可控硅、可控硅的触发电路和应用。
3.功率晶体管:NPN、PNP型功率晶体管的特性参数、功率放大电路设计。
数电模电基础知识总结数字电子技术是指利用数字信号进行信息处理和传输的一种电子技术。
它是电子工程的一部分,是现代电子技术的重要组成部分。
本文将对数字电子技术的基础知识进行总结,主要包括数字电路的基本概念、数字信号和数字系统的表示方法、数字电路的逻辑运算和布尔代数、数字电路的设计和实现、数字信号处理等方面。
数字电路是指由逻辑门组成的电路,逻辑门是基本的数字电路组件,它具有输入和输出端口。
数字电路中的信号是离散的,只有两个可能的值,分别为高电平(表示逻辑"1")和低电平(表示逻辑"0")。
数字信号通常用二进制数字表示,例如"1010"表示数值为10。
数字系统是由数字电路组成的,它可以实现各种数字功能。
数字系统可以分为组合逻辑和时序逻辑两种类型。
组合逻辑是指输出只取决于当前的输入值,而不受过去的输入的影响;时序逻辑是指输出取决于当前的输入和过去的输入。
数字信号可以用多种方式进行表示,常见的有逻辑电平表示、时序波形表示和逻辑函数表示。
逻辑电平表示是指使用高电平和低电平表示逻辑"1"和逻辑"0";时序波形表示是指使用波形图表示信号的变化;逻辑函数表示是指使用逻辑函数表示信号的逻辑关系。
数字电路的逻辑运算和布尔代数是数字电路设计的基础。
布尔代数是一种数学工具,用于描述逻辑运算的规则。
逻辑运算包括与、或、非、异或等运算。
这些逻辑运算可以通过逻辑门实现,例如与门、或门、非门、异或门等。
数字电路的设计和实现是将逻辑功能转化为电路实现的过程。
数字电路可以通过门电路、触发器、计数器等元件实现。
门电路包括与门、或门、非门、异或门等,它们由逻辑门组成;触发器是一种时序逻辑元件,可以存储一位二进制信息;计数器是一种用于计数的电路,可以进行二进制计数。
数字信号处理是指使用数字信号进行信号处理的一种技术。
数字信号处理可以实现滤波、变换、编码等操作,广泛应用于通信、音频、图像等领域。

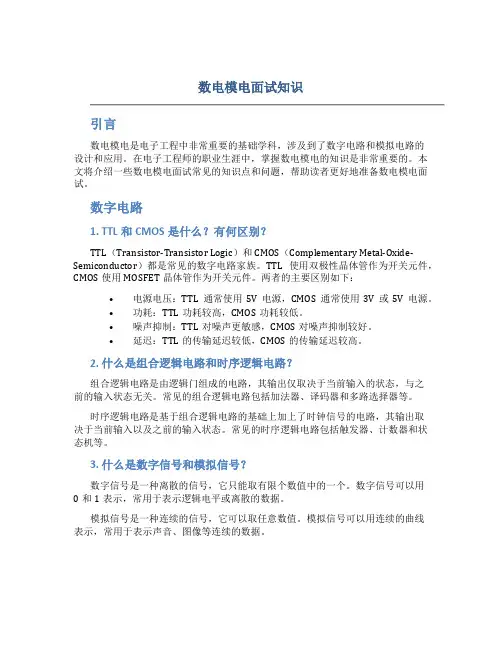

数电模电面试知识引言数电模电是电子工程中非常重要的基础学科,涉及到了数字电路和模拟电路的设计和应用。
在电子工程师的职业生涯中,掌握数电模电的知识是非常重要的。
本文将介绍一些数电模电面试常见的知识点和问题,帮助读者更好地准备数电模电面试。
数字电路1. TTL和CMOS是什么?有何区别?TTL(Transistor-Transistor Logic)和CMOS(Complementary Metal-Oxide-Semiconductor)都是常见的数字电路家族。
TTL使用双极性晶体管作为开关元件,CMOS使用MOSFET晶体管作为开关元件。
两者的主要区别如下:•电源电压:TTL通常使用5V电源,CMOS通常使用3V或5V电源。
•功耗:TTL功耗较高,CMOS功耗较低。
•噪声抑制:TTL对噪声更敏感,CMOS对噪声抑制较好。
•延迟:TTL的传输延迟较低,CMOS的传输延迟较高。
2. 什么是组合逻辑电路和时序逻辑电路?组合逻辑电路是由逻辑门组成的电路,其输出仅取决于当前输入的状态,与之前的输入状态无关。
常见的组合逻辑电路包括加法器、译码器和多路选择器等。
时序逻辑电路是基于组合逻辑电路的基础上加上了时钟信号的电路,其输出取决于当前输入以及之前的输入状态。
常见的时序逻辑电路包括触发器、计数器和状态机等。
3. 什么是数字信号和模拟信号?数字信号是一种离散的信号,它只能取有限个数值中的一个。
数字信号可以用0和1表示,常用于表示逻辑电平或离散的数据。
模拟信号是一种连续的信号,它可以取任意数值。
模拟信号可以用连续的曲线表示,常用于表示声音、图像等连续的数据。
4. 什么是逻辑门?列举几种常见的逻辑门及其真值表。
逻辑门是数字电路中的基本元件,用于实现逻辑运算。
常见的逻辑门包括与门(AND)、或门(OR)、非门(NOT)、异或门(XOR)等。
以下是几种常见逻辑门及其真值表:•AND门: | 输入A | 输入B | 输出Y | | —- | —- | —- | | 0 | 0 | 0 | | 0 | 1 | 0 | | 1 | 0 | 0 | | 1 | 1 | 1 |•OR门: | 输入A | 输入B | 输出Y | | —- | —- | —- | | 0 | 0 | 0 | | 0 | 1 |1 | | 1 | 0 | 1 | | 1 | 1 | 1 |•NOT门: | 输入A | 输出Y | | —- | —- | | 0 | 1 | | 1 | 0 |•XOR门: | 输入A | 输入B | 输出Y | | —- | —- | —- | | 0 | 0 | 0 | | 0 | 1 |1 | | 1 | 0 | 1 | | 1 | 1 | 0 |5. 什么是半加器和全加器?半加器用于对两个输入位进行加法运算,输出和以及进位。
数电模电第一章
知识点一杂质半导体
N型半导体:多子是电子,少子是空穴
1. 起导电作用的主要是多子
P型半导体:多子是空穴,少子是电子
2. 多子扩散PN结变宽;少子漂移PN结变窄
3. P端接低电位,N端接高电位,PN结反偏,处于高电阻截至状态;
4. P端接高电位,N端接低电位,PN结正偏,处于低电阻导通状态;
知识点二二极管
P N
电流方向
1.伏安特性曲线
2.二极管限幅
题型(书P10例1-2)
3.稳压二极管工作与反向击穿状态
知识点三三极管
1.e—发射区;b—基区;c—集电区
2.I E=I C+I B;IE≈IC>>IB ;I E=I EBS(e UBE/UT-1)
3.三极管输出特性
截止区:Uc>Ue>Ub 放大区:Uc>Ub>Ue 饱和区:Ub>Uc>Ue。
数模电知识点总结数模电(数字模拟电路)是一门涉及数字信号和模拟信号处理的电子学科,涉及到数字信号的采集、处理、转换和输出等方面的技术。
在现代电子技术中,数模电技术已经广泛应用于各种领域,包括通信、计算机、医疗、工业控制等。
本文将对数模电的一些基本知识点进行总结,希望能够帮助大家对数模电有更深入的理解。
一、数字信号与模拟信号1.1 数字信号数字信号是用离散的数值来表示的信号,可以用二进制数来表示。
在数字信号处理过程中,通常会对信号进行采样、量化和编码等处理,以便进一步进行数字信号的分析和处理。
1.2 模拟信号模拟信号是用连续的函数来表示的信号,可以用各种连续的变量来描述,如电压、电流、频率等。
在模拟信号处理过程中,通常会进行放大、滤波、调制等处理,以便进一步进行模拟信号的分析和处理。
二、采样和量化2.1 采样采样是指将连续的模拟信号转换为离散的数字信号的过程,在这个过程中,需要按照一定的采样频率对模拟信号进行采样,以便进行后续的数字信号处理。
2.2 量化量化是指将模拟信号的幅度转换为离散的数字值的过程,通过对模拟信号进行量化,可以将模拟信号的连续值转换为离散的数字值,以便进行后续的数字信号处理。
三、数字信号处理3.1 数字信号的傅里叶变换傅里叶变换是指将信号在频域上进行分析和处理的过程,通过对信号进行傅里叶变换,可以将信号分解成不同的频率成分,以便进行频域上的分析和处理。
3.2 数字信号的滤波在数字信号处理中,滤波是一种常见的处理方式,通过对信号进行滤波,可以去除噪声、增强信号的特定频率成分,以便获得所需的信号。
3.3 数字信号的编解码在数字通信中,常常需要对信号进行编解码的处理,通过编解码,可以实现信号的传输和接收,以便完成数字通信过程。
四、模拟信号处理4.1 模拟信号的放大模拟信号放大是指对模拟信号进行放大处理的过程,在这个过程中,通常会使用放大器对信号进行放大,以便满足特定的应用需求。
4.2 模拟信号的滤波模拟信号滤波是指对模拟信号进行滤波处理的过程,在这个过程中,通常会使用滤波器对信号进行滤波,以便去除不需要的频率成分,获得所需的信号。
模电知识点总结第一篇:模电知识点总结第一章绪论1.掌握放大电路的主要性能指标:输入电阻,输出电阻,增益,频率响应,非线性失真2.根据增益,放大电路有那些分类:电压放大,电流放大,互阻放大,互导放大第二章预算放大器1.集成运放适合于放大差模信号2.判断集成运放2个输入端虚短虚断如:在运算电路中,集成运放的反相输入端是否均为虚地。
3.运放组成的运算电路一般均引入负反馈4.当集成运放工作在非线性区时,输出电压不是高电平,就是低电平。
5.根据输入输出表达式判断电路种类同相:两输入端电压大小接近相等,相位相等。
反相:虚地。
第三章二极管及其基本电路1.二极管最主要的特征:单向导电性2.半导体二极管按其结构的不同,分为面接触型和点接触型3.面接触型用于整流。
点接触型用于高频电路和数字电路4.杂质半导体中少数载流子浓度只与温度有关5.掺杂半导体中多数载流子主要来源于掺杂6.在常温下硅二极管的开启电压为0.5伏,锗二极管的开启电压为0.1伏7.硅二极管管压降0.7伏,锗二极管管压降0.2伏8.PN结的电容效应是势垒电容,扩散电容9.PN结加电压时,空间电荷区的变化情况正向电压:外电场将多数载流子推向空间电荷区,使其变窄,削弱内电场,扩散加剧反向电压:外电场使空间电荷区变宽,加强内电场,阻止扩散运动进行10.当PN结处于正向偏置时,扩散电容大.当PN结反向偏置时,势垒电容大11.稳压二极管稳压时,工作在反向击穿区.发光二极管发光时,工作在正向导通区 12.稳压管称为齐纳二极管13.光电二极管是将光信号转换为电信号的器件,它在PN结反向偏置状态下运行,反向电压下进行,反向电流随光照强度的增加而上升14.如何用万用表测量二极管的阴阳极和判断二极管的质量优劣?用万用表的欧姆档测量二极管的电阻,记录下数值,然后交换表笔在测量一次,记录下来.两个结果,应一大一小,读数小的那次,黑表笔接的是阳极,红表笔接的是阴极.这个读数相差越多,二极管的质量越好.当两个读数都趋于无穷大时,二极管断路.当两个读数都趋于零时,二极管短路第四章双极结型三极管及放大电路1.半导体三极管又称双极结型三极管,简称BJT是放大器的核心器件2.采用微变等效电路求放大电路在小信号运用时,动态特性参数3.晶体三极管可以工作在: 放大区,发射结正偏,集电极反偏饱和区,发射结集电极正偏截止区,发射结集电极反偏4.NPN,PNP,硅锗管的判断5.工作在放大区的三极管,若当Ib以12μA增大到22μA时,Ic 从1mA变为2mA,β约为1006.直流偏置电路的作用是给放大电路设置一个合适的静态工作点,若工作点选的太高——饱和失真。
1.模电和数电的主要内容,学习目的。
参考要点:①模电主要讲述对模拟信号进行产生、放大和处理的模拟集成电路;数电主要是通过数字逻辑和计算去分析、处理信号,数字逻辑电路的构成及运用。
由于数字电路稳定性高,结果再现性好;易于设计等诸多优点,因此是今后的发展方向。
但现实世界中信息都是模拟信息,模电是不可能淘汰的。
单就一个系统而言模电部分可能会减少,理想构成为:模拟输入—AD采样(数字化)--数字处理—DA转换—模拟输出。
②电力专业学生学习模电数电,了解常见的模拟数字集成电路,掌握简单的电路设计,对于以后工作中遇到的弱电控制强电等情况很有帮助。
而且目前我国正在建设智能电网,模电数电的这些知识为电网高速通信网络,智能表计等智能电网核心设备打下了基础。
模电一、模拟信号和数字信号。
在时间上和幅值上均是连续的信号称为模拟信号,时间离散、数值也离散的信号称为数字信号。
随着计算机的广泛应用,绝大多数电子系统都采用计算机来对信号进行处理,由于计算机无法直接处理模拟信号,所以需要将模拟信号转换成数字信号。
二、放大电路的类型和主要性能指标。
①电压放大、电流放大、互阻放大和互导放大。
电压放大电路主要考虑电压增益,电流放大电路主要考虑电流增益,需要将电流信号转换为电压信号可利用互阻放大电路,把电压信号转换成与之相应的电流输出,这种电路为互导放大电路。
这四种放大电路模型可实现相互转换。
②输入电阻、输出电阻、增益、频率响应和非线性失真。
输入电阻等于输入电压与输入电流的比值,它的大小决定了放大电路从信号源吸取信号幅值的大小;输出电阻的大小决定了它带负载的能力,在信号源短路和负载开路情况下,在放大电路输出端加一个测试电压,相应产生一测试电流就能求得输出电阻;增益实际上反映了放大电路在输入信号控制下,将供电电源能量转换为信号能量的能力;放大电路频率响应指在输入正弦信号情况下,输出随输入信号频率连续变化的稳态响应;由于元器件特性的非线性和放大电路工作电源受有限电压的限制而造成的失真为非线性失真。
数电模电基础知识总结数字电子技术是一门研究数字信号的产生、传输、处理和应用的学科,在现代科学技术领域具有广泛的应用。
以下是数电模电基础知识的总结。
1. 二进制系统:计算机使用的是二进制系统,即只有两个状态,0和1。
所有的数字、文字、图像等数据都能够以二进制形式存储和表示。
2. 逻辑门:逻辑门是最基本的数字电子元件,主要有与门、或门、非门、异或门等。
通过组合逻辑门,可以构成各种逻辑电路。
3. 布尔代数:布尔代数是刻画逻辑关系的代数。
它包括吸收律、结合律、分配律、德摩根定理等基本规律,用于推演和简化逻辑电路。
4. 编码器和译码器:编码器将若干输入信号转换成相应的输出代码,而译码器则将输入代码转换成相应的输出信号。
常见的编码器有BCD编码器和优先编码器,常见的译码器有BCD译码器和二-四译码器。
5. 时序逻辑电路:时序逻辑电路的输出不仅与当前的输入有关,还与过去的输入和输出有关,因此需要考虑时钟信号和存储器等因素。
常见的时序逻辑电路有时序门电路、触发器和计数器等。
6. 数字信号处理:数字信号处理是一种通过数学算法对数字信号进行滤波、变换、压缩等处理的技术。
常见的数字信号处理算法有傅里叶变换、快速傅里叶变换、离散余弦变换等。
7. A/D转换器和D/A转换器:A/D转换器将模拟信号转换为数字信号,D/A转换器则将数字信号转换为模拟信号。
常见的A/D转换器有逐次逼近型和逐次逼近型转换器,常见的D/A转换器有加权电阻型和数模转换型。
8. 逻辑门电路的设计:逻辑门电路的设计包括了逻辑功能的确定、真值表的绘制、逻辑方程的推导以及电路图的绘制等步骤。
通过逻辑门电路的设计,可以实现各种逻辑功能的电路。
9. 半导体器件的工作原理:半导体器件是数字电子电路的重要组成部分,常见的有二极管、三极管和场效应管等。
了解半导体器件的工作原理对于设计和应用数字电路非常重要。
10. 逻辑电路的时序分析:时序分析是对时序逻辑电路进行分析和验证的过程,主要包括了逻辑电路的状态转换、稳态和时序行为的分析,以及时序电路的性能参数计算。
《数字电子技术》重要知识点汇总一、主要知识点总结和要求1.数制、编码其及转换:要求:能熟练在10进制、2进制、8进制、16进制、8421BCD 、格雷码之间进行相互转换。
举例1:(37.25)10= ( )2= ( )16= ( )8421BCD 解:(37.25)10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD 2.逻辑门电路: (1)基本概念1)数字电路中晶体管作为开关使用时,是指它的工作状态处于饱和状态和截止状态。
2)TTL 门电路典型高电平为3.6 V ,典型低电平为0.3 V 。
3)OC 门和OD 门具有线与功能。
4)三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5)门电路参数:噪声容限V NH 或V NL 、扇出系数N o 、平均传输时间t pd 。
要求:掌握八种逻辑门电路的逻辑功能;掌握OC 门和OD 门,三态门电路的逻辑功能;能根据输入信号画出各种逻辑门电路的输出波形。
举例2:画出下列电路的输出波形。
解:由逻辑图写出表达式为:C B A C B A Y ++=+=,则输出Y 见上。
3.基本逻辑运算的特点:与 运 算:见零为零,全1为1;或 运 算:见1为1,全零为零; 与非运算:见零为1,全1为零;或非运算:见1为零,全零为1; 异或运算:相异为1,相同为零;同或运算:相同为1,相异为零; 非 运 算:零 变 1, 1 变 零; 要求:熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表(组合逻辑电路)或状态转换真值表(时序逻辑电路):是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式:是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图:是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图:是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图:是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状态图(只有时序电路才有):描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。
要求:掌握这五种(对组合逻辑电路)或六种(对时序逻辑电路)方法之间的相互转换。
5.逻辑代数运算的基本规则① 反演规则:对于任何一个逻辑表达式Y ,如果将表达式中的所有“·”换成“+”,“+”换成“·”,“0”换成“1”,“1”换成“0”,原变量换成反变量,反变量换成原变量,那么所得到的表达式就是函数Y 的反函数Y (或称补函数)。
这个规则称为反演规则。
②对偶规则:对于任何一个逻辑表达式Y ,如果将表达式中的所有“·”换成“+”,“+”换成“·”,“0”换成“1”,“1”换成“0”,而变量保持不变,则可得到的一个新的函数表达式Y ',Y '称为函Y 的对偶函数。
这个规则称为对偶规则。
要求:熟练应用反演规则和对偶规则求逻辑函数的反函数和对偶函数。
举例3:求下列逻辑函数的反函数和对偶函数解:反函数: ;对偶函数: 6.逻辑函数化简要求:熟练掌握逻辑函数的两种化简方法。
①公式法化简:逻辑函数的公式化简法就是运用逻辑代数的基本公式、定理和规则来化简逻辑函数。
举例4:用公式化简逻辑函数:C B BC A ABC Y ++=1解:②图形化简:逻辑函数的图形化简法是将逻辑函数用卡诺图来表示,利用卡诺图来化简逻辑函数。
(主要适合于3个或4个变量的化简) 举例5:用卡诺图化简逻辑函数:)6,4()7,3,2,0(),,(d m C B A Y ∑+∑=解:画出卡诺图为则B C Y+=7.触发器及其特性方程 1)触发器的的概念和特点:触发器是构成时序逻辑电路的基本逻辑单元。
其具有如下特点: ①它有两个稳定的状态:0状态和1状态;②在不同的输入情况下,它可以被置成0状态或1状态,即两个稳态可以相互转换; ③当输入信号消失后,所置成的状态能够保持不变。
具有记忆功能 2)不同逻辑功能的触发器的特性方程为: RS 触发器:n n Q R S Q+=+1,约束条件为:RS =0,具有置0、置1、保持功能。
E D C B A Y +=))((E D C B A Y +++=))((E D C B A Y +++='JK 触发器:n n n Q K Q J Q +=+1,具有置0、置1、保持、翻转功能。
D 触发器: D Qn =+1,具有置0、置1功能。
T 触发器: n n n Q T Q T Q+=+1,具有保持、翻转功能。
T ′触发器: n n Q Q=+1(计数工作状态),具有翻转功能。
要求:能根据触发器(重点是JK-FF 和D-FF )的特性方程熟练地画出输出波形。
举例6:已知J ,K-FF 电路和其输入波形,试画出8.脉冲产生和整形电路1)施密特触发器是一种能够把输入波形整形成为适合于数字电路需要的矩形脉冲的电路。
要求:会根据输入波形画输出波形。
特点:具有滞回特性,有两个稳态,输出仅由输入决定,即在输入信号达到对应门限电压时触发翻转,没有记忆功能。
2)多谐振荡器是一种不需要输入信号控制,就能自动产生矩形脉冲的自激振荡电路。
特点:没有稳态,只有两个暂稳态,且两个暂稳态能自动转换。
3)单稳态触发器在输入负脉冲作用下,产生定时、延时脉冲信号,或对输入波形整形。
特点:①电路有一个稳态和一个暂稳态。
②在外来触发脉冲作用下,电路由稳态翻转到暂稳态。
③暂稳态是一个不能长久保持的状态,经过一段时间后,电路会自动返回到稳态。
要求:熟练掌握555定时器构成的上述电路,并会求有关参数(脉宽、周期、频率)和画输出波形。
举例7:已知施密特电路具有逆时针的滞回特性,试画出输出波形。
解:9.A/D 和D/A 转换器1)A/D 和D/A 转换器概念:模数转换器:能将模拟信号转换为数字信号的电路称为模数转换器,简称A/D 转换器或ADC 。
由采样、保持、量化、编码四部分构成。
数模转换器:能将数字信号转换为模拟信号的电路称为数模转换器,简称D/A 转换器或DAC 。
由基准电压、变换网络、电子开关、反向求和构成。
ADC 和DAC 是沟通模拟电路和数字电路的桥梁,也可称之为两者之间的接口。
2)D/A 转换器的分辨率分辨率用输入二进制数的有效位数表示。
在分辨率为n 位的D/A 转换器中,输出电压能区分2n 个不同的输入二进制代码状态,能给出2n 个不同等级的输出模拟电压。
分辨率也可以用D/A 转换器的最小输出电压与最大输出电压的比值来表示。
举例8:10位D/A 转换器的分辨率为:3)A/D 转换器的分辨率A/D 转换器的分辨率用输出二进制数的位数表示,位数越多,误差越小,转换精度越高。
举例9:输入模拟电压的变化范围为0~5V ,输出8位二进制数可以分辨的最小模拟电压为5V ×2-8=20mV ;而输出12位二进制数可以分辨的最小模拟电压为5V ×2-12≈1.22mV 。
10.常用组合和时序逻辑部件的作用和特点组合逻辑部件:编码器、译码器、数据选择器、数据分配器、半加器、全加器。
时序逻辑部件:计数器、寄存器。
要求:掌握编码器、译码器、数据选择器、数据分配器、半加器、全加器、计数器、寄存器的定义,功能和特点。
举例10:能对两个1位二进制数进行相加而求得和及进位的逻辑电路称为半加器。
模电复习资料第一章 半导体二极管 一.半导体的基础知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si 、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4. 两种载流子 ----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体--在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P 型半导体: 在本征半导体中掺入微量的三价元素(多子是空穴,少子是电子)。
*N 型半导体: 在本征半导体中掺入微量的五价元素(多子是电子,少子是空穴)。
6. 杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度,少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度,一种杂质半导体可以改型为另外一种杂质半导体。
7. PN 结* PN 结的接触电位差---硅材料约为0.6~0.8V ,锗材料约为0.2~0.3V 。
001.01023112110≈=-* PN结的单向导电性---正偏导通,反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通,反向截止。
*二极管伏安特性----同PN结。
*正向导通压降------硅管0.6~0.7V,锗管0.2~0.3V。
*死区电压------硅管0.5V,锗管0.1V。
3.分析方法------将二极管断开,分析二极管两端电位的高低: 若 V阳 >V阴( 正偏 ),二极管导通(短路);若 V阳 <V阴( 反偏 ),二极管截止(开路)。
1)图解分析法该式与伏安特性曲线的交点叫静态工作点Q。
2) 等效电路法直流等效电路法*总的解题手段----将二极管断开,分析二极管两端电位的高低: 若 V阳 >V阴( 正偏 ),二极管导通(短路);若 V阳 <V阴( 反偏 ),二极管截止(开路)。
*三种模型微变等效电路法三. 稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区,所以稳压二极管在电路中要反向连接。
第二章三极管及其基本放大电路一. 三极管的结构、类型及特点1.类型---分为NPN和PNP两种。
2.特点---基区很薄,且掺杂浓度最低;发射区掺杂浓度很高,与基区接触面积较小;集电区掺杂浓度较高,与基区接触面积较大。
二. 三极管的工作原理1. 三极管的三种基本组态2. 三极管内各极电流的分配* 共发射极电流放大系数 (表明三极管是电流控制器件式子称为穿透电流。
3. 共射电路的特性曲线*输入特性曲线---同二极管。
* 输出特性曲线(饱和管压降,用U CES表示放大区---发射结正偏,集电结反偏。
截止区---发射结反偏,集电结反偏。
4. 温度影响温度升高,输入特性曲线向左移动。
I CEO、I C以及β均增加。
温度升高I三. 低频小信号等效模型(简化)h ie---输出端交流短路时的输入电阻,常用r be表示;h fe---输出端交流短路时的正向电流传输比,常用β表示;四. 基本放大电路组成及其原则1. VT、V CC、R b、R c 、C1、C2的作用。
2.组成原则----能放大、不失真、能传输。
五. 放大电路的图解分析法1. 直流通路与静态分析*概念---直流电流通的回路。
