第二节织构类型2.1.形变织构:经金属塑性加工的材料,如经拉拔﹑挤压的线材或经轧制的金属板材,在塑性变形过程中常沿原子最密集的晶面发生滑移。
滑移过程中,晶体连同其滑移面将发生转动,从而引起多晶体中晶粒方位出现一定程度的有序化。
这种由于冷变形而在变形金属中直接产生的晶粒择优取向称为形变织构。
形变织构常有纤维织构、板织构等几种类型。
1)纤维织构金属材料中的晶粒以某一结晶学方向平行于(或接近平行于)线轴方向的择优取向。
具有纤维织构的材料围绕线轴有旋转对称性,即晶粒围绕纤维轴的所有取向的几率是相等的。
例如冷拉铝线,其中多数晶粒的[111]方向平行于线轴方向,其余则对线轴有不同程度的偏离,呈漫散分布。
这种线材的织构称[111]纤维织构。
纤维织构是最简单的择优取向,因其只牵涉一个线轴方向,需要解决的结晶学问题仅为确定纤维轴的指数<uvw>。
纤维织构的类型和完整度(即取向分布的漫散程度)主要和材料的组成、晶体结构类型和变形工艺有关。
除冷拉和挤压工艺外,有时由热浸﹑电沉积或蒸发形成的材料的涂覆层以及材料经氧化和腐蚀后表层所生成的产物都可能产生纤维织构。
在实际材料中经常存在不止一种的纤维织构,如铜线中<111>和<100>织构同时出现。
2)板织构在轧制过程中,随着板材的厚度逐步减小,长度不断延伸,多数晶粒不仅倾向于以某一晶向<uvw>平行于材料的某一特定外观方向,同时还以某一晶面(hkl)平行于材料的特定外观平面(板材表面),这种类型的择优取向称为板织构,一般以(hkl)[hkl]表示,晶粒取向的漫散程度也按两个特征来描述。
图8-1 轧制后部分晶粒取向示意图如图为经轧制后的纯铁板材的部分晶粒取向示意图﹐其(100)面平行于轧面,[011]方向平行于轧向﹐说明该板材具有一种(100)[011]织构。
2.2 再结晶织构具有形变织构的冷加工金属,经过退火、发生再结晶以后,通常仍具有择优取向,称为退火织构或再结晶织构。

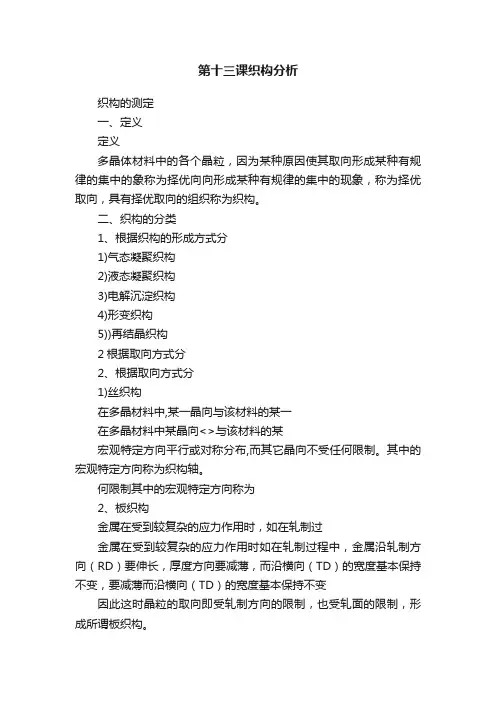

第十三课织构分析织构的测定一、定义定义多晶体材料中的各个晶粒,因为某种原因使其取向形成某种有规律的集中的象称为择优向向形成某种有规律的集中的现象,称为择优取向,具有择优取向的组织称为织构。
二、织构的分类1、根据织构的形成方式分1)气态凝聚织构2)液态凝聚织构3)电解沉淀织构4)形变织构5))再结晶织构2根据取向方式分2、根据取向方式分1)丝织构在多晶材料中,某一晶向与该材料的某一在多晶材料中某晶向<>与该材料的某宏观特定方向平行或对称分布,而其它晶向不受任何限制。
其中的宏观特定方向称为织构轴。
何限制其中的宏观特定方向称为2、板织构金属在受到较复杂的应力作用时,如在轧制过金属在受到较复杂的应力作用时如在轧制过程中,金属沿轧制方向(RD)要伸长,厚度方向要减薄,而沿横向(TD)的宽度基本保持不变,要减薄而沿横向(TD)的宽度基本保持不变因此这时晶粒的取向即受轧制方向的限制,也受轧面的限制,形成所谓板织构。
板织构均以某一个晶面(hkl)平行于某一个特殊面,称为织构面,某晶向平行于某特殊方向,某晶向平行于某一特殊方向[uvw],称为板织构的织构轴。
三、织构的表示方法1、指数表示法丝织构,用平行于织构轴的晶向指数表示1)丝织构,用平行于织构轴的晶向指数表示。
如冷拔钢丝中,绝大多数晶粒的[111]方向都平行于拔丝方向,则记为<111>(或[111])。
于拔方向,则记为或[]如果试样中有两种或两种以上的晶向平行于拉伸方向,称为双重织构或多重织构,表示为:伸方向称为双重织构或多重织构表示为:+ + +…..2)板织构,同时标明各晶粒平行于轧面及轧向的晶2)板织构面指数(hkl)和晶向指数[uvw],表示为(hkl)[](或{hkl}<>)[uvw](或{hkl} )。
如果试样中含有多重板织构,则表示为:(h1k1l1)[u1v1w1]+ (h2k2l2)[u2v2w2]+…..2、极图表示法1)正极图用试样本身的垂直于某一特定方向的面或用试样本身的垂直于某特定方向的面或特定面作为投影面,将试样中各个晶粒的某一(hkl)晶面投影到该投影面上。
