下载文档原格式

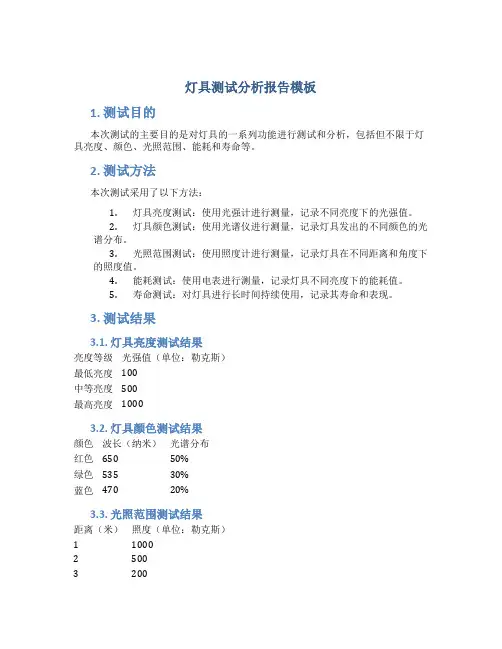

灯具测试分析报告模板
1. 测试目的
本次测试的主要目的是对灯具的一系列功能进行测试和分析，包括但不限于灯具亮度、颜色、光照范围、能耗和寿命等。
2. 测试方法
本次测试采用了以下方法：
1.灯具亮度测试：使用光强计进行测量，记录不同亮度下的光强值。
2.灯具颜色测试：使用光谱仪进行测量，记录灯具发出的不同颜色的光
谱分布。
3.光照范围测试：使用照度计进行测量，记录灯具在不同距离和角度下
的照度值。
4.能耗测试：使用电表进行测量，记录灯具不同亮度下的能耗值。
5.寿命测试：对灯具进行长时间持续使用，记录其寿命和表现。
3. 测试结果
3.1. 灯具亮度测试结果
亮度等级光强值（单位：勒克斯）
最低亮度100
中等亮度500
最高亮度1000
3.2. 灯具颜色测试结果
颜色波长（纳米）光谱分布
红色650 50%
绿色535 30%
蓝色470 20%
3.3. 光照范围测试结果
距离（米）照度（单位：勒克斯）
1 1000
2 500
3 200
3.4. 能耗测试结果
亮度等级能耗（单位：瓦特）
最低亮度 5
中等亮度20
最高亮度50
3.5. 寿命测试结果
灯具被持续使用了1000小时，表现良好，无异常情况出现。
4. 测试结论
综合以上测试结果，本灯具在亮度、颜色、照度和能耗等方面表现出色，寿命表现也良好。
建议生产商在今后的生产中继续保持这种优秀的品质，并在市场营销中充分发挥这些优势。
大灯性能实验报告模板1. 实验目的本次实验的目的是测试不同大灯的性能表现，通过实验数据对比，评估大灯的亮度、色温、聚光效果等方面的性能指标。
2. 实验装置和材料- 实验车辆：XXXX 型号跑车- 大灯类型：A型、B型和C型大灯- 光照计：XXX 品牌光照计- 色温检测仪：XXX 品牌色温检测仪- 实验场地：室外夜间开放空地3. 实验方法3.1 实验准备1. 在实验车辆上安装A型大灯，并确保灯光调整到最佳状态。
2. 将光照计和色温检测仪准确安装在合适位置。
3. 在实验场地上设置标准测量点和参考点。
3.2 实验步骤1. 分别点亮A型、B型和C型大灯，记录光照计的读数。
2. 使用色温检测仪测量每种大灯的色温，并记录结果。
3. 将实验数据整理并进行分析。
4. 实验结果与分析4.1 光照度比较按照上述实验方法进行实验，得到三种大灯的光照度读数如下表所示：大灯类型光照度（lx）A型大灯1000B型大灯1200C型大灯800通过对比发现，B型大灯的光照度最高，达到1200 lx；而C型大灯的光照度最低，只有800 lx。
因此，在光照度方面，B型大灯表现最为出色。
4.2 色温比较根据实验步骤，分别测量了每种大灯的色温，结果如下：大灯类型色温（K）A型大灯5000B型大灯6000C型大灯5500通过对比发现，B型大灯的色温最高，为6000 K；而A型和C型大灯的色温分别为5000 K和5500 K。
因此，在色温方面，B型大灯也表现较好。
4.3 聚光效果比较通过实际观察，发现A型大灯和B型大灯呈现较好的聚光效果，能够提供清晰明亮的远光照明；而C型大灯的聚光效果较差，照明范围相对广泛但聚光度较低。
5. 结论根据实验结果和分析，我们得出以下结论：1. 在光照度方面，B型大灯表现最佳，可提供较高的光照强度。
2. 在色温方面，B型大灯的色温较高，呈现出较为清晰明亮的灯光效果。
3. 在聚光效果方面，A型和B型大灯都表现较好，而C型大灯的聚光效果较差。
编号：技术分析报告组合灯具法规校核报告编制:审核:批准:一．目的对前后灯具的布置方案进行法规校核。
二．参考标准/规范及采用数据GB4785 汽车及挂车外部照明和信号装置的安装规定ECE R48 The installation of lighting and light-signalling devices 三．分析内容3．1国标与欧标校核前灯具：项目法规主要内容实际状况法规判定备注前转向灯横向：在基准轴方向上，离车辆纵向对称平面最远的视表面边缘,到车辆外缘端面之间的距离应不大于400mm。
在基准轴方向上，两相邻视表面内边缘之间的距离应不小于600mm。
高度：第1、1a、1b、2a和2b类转向信号灯的离地高度，按规定测量时应不小于350mm，不大于1500mm。
纵向：转向信号灯透光面到标志车辆全长前边界的横向平面的距离应不大于1800mm。
由右图可以看出，转向灯在各个方向上均处于所要求的范围内，能够满足法规设计要求。
合格项目法规主要内容实际状况法规判定备注近光灯横向：离车辆纵向对称平面最远的基准轴方向上的视表面外缘到车辆外缘端面的距离应不大于400mm；在基准轴方向上，两视表面相邻边缘间的距离应不小于600mm。
高度：离地高度不小于500mm，不大于1200mm。
纵向：装在车前，若发射光不直接或间接地通过后视镜或车辆其它反射面而引起驾驶员的不舒适感，即满足要求。
由右图可以看出，转向灯在横向和高度上均处于所要求的范围内，能够满足法规设计要求。
纵向：在车辆前方，发射光不会直接或间接地通过后视镜或车辆其它反射面而引起驾驶员的不舒适感；合格远光灯横向：无特殊要求高度：无特殊要求纵向：安装在车辆前面，要求发射光不直接或间接地通过后视镜或车辆其它反射面而引起驾驶员的不舒适感。
纵向：在车辆前方，发射光不会直接或间接地通过后视镜或车辆其它反射面而引起驾驶员的不舒适感；合格前位置灯横向：在基准轴方向上，离车辆纵向对称平面最远的视表面上的点，到车辆外缘端面的距离应不大于400mm。

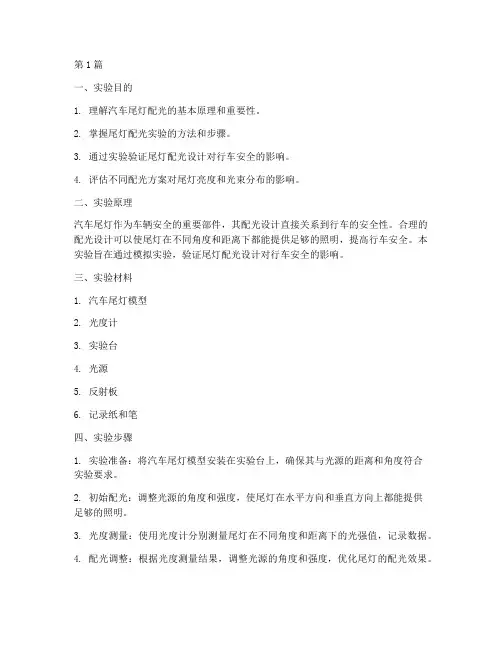

第1篇一、实验目的1. 理解汽车尾灯配光的基本原理和重要性。
2. 掌握尾灯配光实验的方法和步骤。
3. 通过实验验证尾灯配光设计对行车安全的影响。
4. 评估不同配光方案对尾灯亮度和光束分布的影响。
二、实验原理汽车尾灯作为车辆安全的重要部件，其配光设计直接关系到行车的安全性。
合理的配光设计可以使尾灯在不同角度和距离下都能提供足够的照明，提高行车安全。
本实验旨在通过模拟实验，验证尾灯配光设计对行车安全的影响。
三、实验材料1. 汽车尾灯模型2. 光度计3. 实验台4. 光源5. 反射板6. 记录纸和笔四、实验步骤1. 实验准备：将汽车尾灯模型安装在实验台上，确保其与光源的距离和角度符合实验要求。
2. 初始配光：调整光源的角度和强度，使尾灯在水平方向和垂直方向上都能提供足够的照明。
3. 光度测量：使用光度计分别测量尾灯在不同角度和距离下的光强值，记录数据。
4. 配光调整：根据光度测量结果，调整光源的角度和强度，优化尾灯的配光效果。
5. 对比实验：设计不同配光方案的尾灯模型，分别进行光度测量，对比不同配光方案对尾灯亮度和光束分布的影响。
6. 数据分析：对实验数据进行整理和分析，评估不同配光方案对行车安全的影响。
五、实验结果与分析1. 初始配光结果：在实验初始阶段，尾灯在不同角度和距离下的光强值均达到预期效果，表明初始配光设计基本合理。
2. 光度测量结果：通过光度测量，发现尾灯在水平方向和垂直方向上的光强值均符合国家标准要求。
3. 配光调整结果：通过调整光源的角度和强度，尾灯的配光效果得到明显改善，光强值和光束分布更加均匀。
4. 对比实验结果：对比不同配光方案的尾灯模型，发现合理的配光设计能够显著提高尾灯的亮度和光束分布均匀性，从而提高行车安全。
六、结论1. 合理的配光设计对汽车尾灯的行车安全具有重要意义。
2. 通过实验验证，尾灯配光设计能够显著提高尾灯的亮度和光束分布均匀性，从而提高行车安全。
3. 本实验为汽车尾灯配光设计提供了有益的参考和依据。
中华人民共和国国家标准汽车前照灯配光性能Photometric characteristicsof headlamps for motor vehicles1、主题内容与适用范围本标准规定了汽车前照灯配光性能、试验方法和检验规则。
本标准适用于M、N类汽车使用的各种类型的前照灯。
2、引用标准GB 4785汽车及联结车外部照明和信号装置的数量、位置和光色3、术语3.1 配光灯具发射可见光的光度(照度或发光强度等)分布。
3.2 近光当车辆前方有其它道路使用者时，不致使对方眩目或有不舒适感所使用的近距离照明光束。
3.3 远光当车辆前方有其它道路使用者时，所使用的远距离照明光束。
3.4 配光镜根据配旋光性能要求，由一种或一种以上的光学单元组合的透镜。
3.5 灯光组配光镜、反射镜和光源(灯泡或发光灯丝组件)等的组合体。
3.5.1 封闭式灯光组结合成一个不可拆整体的灯光组。
GB 4599-94代替GB 4599-843.5.2 半封闭式灯光组配光镜与反射镜固定结合、灯泡可拆卸更换的灯光组。
3.6 封闭式前照灯采用封闭式灯光组的前照灯3.7 半封闭式前照灯采用半封闭式灯光组的前照灯3.8 单光束一灯光组中仅有一根灯丝产生的近光或远光3.9 双光束一灯光组中有两根灯丝可分别发光，一根产生近光，另一根产生远光或根据需要设计的辅助光束。
3.10 标准电压灯泡(封闭式灯光组)上标明的电压(单位V)。
3.11 标准功率灯泡(封闭式灯光组)或其包装上标明的功率(单位W)。
3.12 试验电压测试灯泡或灯光组的光电参数时使用的端电压。
3.13 标准灯泡测试配旋光性能的灯泡，具有无色的泡壳和缩小的灯丝几何尺寸公差，每一型号的标准灯泡仅规定一种标准电压。
3.14 标准前照灯装有标准灯泡，具有不小于160 mm的有效透光直径，其配旋光性能的最大值不大于本标准规定最大值的90％，其最小值不小于本标准规定最小值的120％的前照灯。
3.15 配光光通量半封闭式前照灯(或其它汽车灯具)配光测试时规定的灯泡光通量。

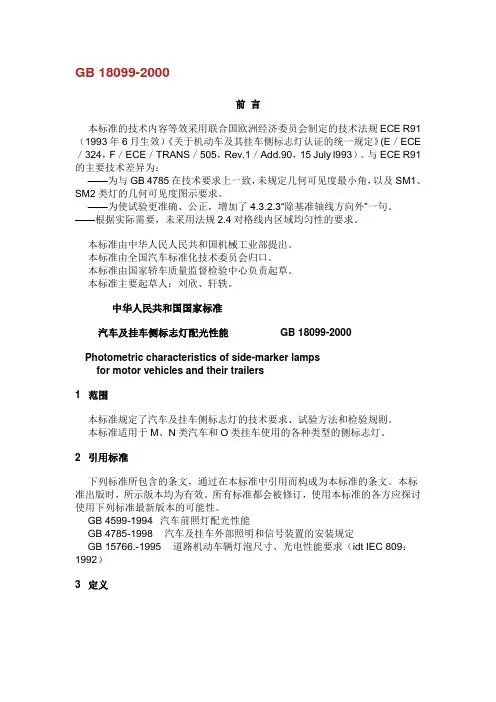

GB 18099-2000前言本标准的技术内容等效采用联合国欧洲经济委员会制定的技术法规ECE R91（1993年6月生效）《关于机动车及其挂车侧标志灯认证的统一规定》(E／ECE ／324，F／ECE／TRANS／505，Rev.1／Add.90，15 July l993）。
与ECE R91的主要技术差异为：——为与GB 4785在技术要求上一致，未规定几何可见度最小角，以及SM1、SM2类灯的几何可见度图示要求。
——为使试验更准确、公正，增加了4.3.2.3“除基准轴线方向外”一句。
——根据实际需要，未采用法规2.4对格线内区域均匀性的要求。
本标准由中华人民人民共和国机械工业部提出。
本标准由全国汽车标准化技术委员会归口。
本标准由国家轿车质量监督检验中心负责起草。
本标准主要起草人：刘欣、轩轶。
中华人民共和国国家标准汽车及挂车侧标志灯配光性能GB 18099-2000Photometric characteristics of side-marker lampsfor motor vehicles and their trailers1 范围本标准规定了汽车及挂车侧标志灯的技术要求、试验方法和检验规则。
本标准适用于M、N类汽车和O类挂车使用的各种类型的侧标志灯。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 4599-1994 汽车前照灯配光性能GB 4785-1998 汽车及挂车外部照明和信号装置的安装规定GB 15766.-1995 道路机动车辆灯泡尺寸、光电性能要求（idt IEC 809：1992）3 定义本标准采用下列定义，GB 4785标准中的定义适用于本标准。
侧标志灯从车辆侧面观察，表明车辆存在的灯。
4 技术要求4.1 一般规定4.1.1 侧标志灯设计和制造应保证在正常使用条件下，即使受到振动，仍能满足使用要求并符合4.3的要求。
灯具检测报告范文一、检测项目本次灯具检测主要包括以下几个项目：1.外观检测：包括灯具外壳的检查，如有无明显划痕或损坏。
2.功能测试：包括开关灯、调光、色温和色彩的调节等功能的测试。
3.安全性测试：包括电源输入电压、电源输出电流和工作环境的温度等的测试。
4.光学性能测试：包括光束角度、光照度和色温一直性等方面的测试。
二、检测结果1.外观检测结果：经过外观检测，所有灯具外壳无明显划痕或损坏，符合产品质量要求。
2.功能测试结果：经过功能测试，所有灯具能正常开关灯、调光以及调节色温和色彩，功能正常，符合产品质量要求。
3.安全性测试结果：经过安全性测试，灯具的电源输入电压范围符合国家相关标准，电源输出电流稳定在安全范围内，工作环境的温度没有出现超过标准的情况，所有灯具安全性能正常，符合产品质量要求。
4.光学性能测试结果：经过光学性能测试，灯具的光束角度符合规定范围，光照度均匀分布且符合国家标准要求，色温一致性良好，所有灯具的光学性能正常，符合产品质量要求。
三、问题分析与改进措施1.问题分析：根据本次检测结果，整体上灯具的外观、功能、安全性和光学性能都符合要求。
然而，有个别灯具在光照度和色温一致性方面存在不稳定的情况。
2.改进措施：对于存在光照度和色温一致性不稳定的灯具，我们需要对其光学元件进行优化和调整，以提高其光照效果和色温表现。
此外，还需要优化生产过程和质量管理措施，以确保每个灯具都能达到稳定的光照度和色温一致性。
四、结论通过本次灯具检测，我们可以得出以下结论：1.所有灯具的外观、功能、安全性和光学性能符合产品质量要求。
2.部分灯具在光照度和色温一致性方面存在不稳定的情况。
3.针对存在问题的灯具，我们将采取相应的改进措施，以提高其光照效果和色温表现。
五、建议根据本次检测结果，我对灯具制造商提出以下建议：1.加强生产过程和质量管理，确保每个灯具都能达到稳定的光照度和色温一致性。
2.对于出现问题的灯具，及时进行优化和调整，以提高其光照效果和色温表现。
灯具检验报告模板封皮1. 基本信息•报告名称：灯具检验报告模板封皮•编号：DT-2022-001•报告日期：2022年6月30日•报告编写单位：XXX质检中心•报告审核单位：XXX质检中心•报告签发单位：XXX质检中心2. 检验标准•GB/T 17743-2007《灯具能效限定值及能效等级》•GB/T 14806-2006《灯具电磁兼容要求及试验方法》•GB/T 10125-1997《盐雾试验》•GB/T 2423.17-2008《电工电子产品环境试验第2部分：试验方法第2-17节：恒温恒湿试验（简化方法）》•GB 7000.204-2008《灯具的安全要求第204部分：壳体部分》•GB 7000.205-2008《灯具的安全要求第205部分：内部电源》3. 检验对象序号型号参数1 DL-201 功率: 10W电压: AC 85-265V光通量: 800lm2 DL-202 功率: 12W电压: AC 85-265V光通量: 1000lm4. 检验结果4.1 能效试验按照GB/T 17743-2007标准进行能效试验，测试结果如下表所示：序号型号能效等级1 DL-201 一级2 DL-202 二级4.2 电磁兼容试验按照GB/T 14806-2006标准进行电磁兼容试验，测试结果如下表所示：序号型号试验结果1 DL-201 合格2 DL-202 合格4.3 盐雾试验按照GB/T 10125-1997标准进行盐雾试验，测试结果如下表所示：序号型号试验时间试验结果1 DL-201 48h 合格2 DL-202 72h 合格4.4 恒温恒湿试验按照GB/T 2423.17-2008标准进行恒温恒湿试验，测试结果如下表所示：序号型号试验时间试验条件试验结果1 DL-201 48h 温度: 40℃湿度: 93% 合格2 DL-202 72h 温度: 40℃湿度: 93%电压: 2000V 合格4.5 安全试验按照GB 7000.204-2008和GB 7000.205-2008标准进行安全试验，测试结果如下表所示：序号型号荷载条件试验结果1 DL-201 1000V交流电压试验50N拉力试验合格2 DL-202 1000V交流电压试验50N拉力试验合格5. 检验结论经过上述检验，测试的两款灯具均符合GB/T 17743-2007、GB/T 14806-2006、GB/T 10125-1997、GB/T 2423.17-2008、GB 7000.204-2008和GB 7000.205-2008标准的要求，可以投放市场销售。
灯光检测报告（一）引言概述：灯光检测是一项重要的安全措施，它可确保建筑物、道路和汽车等场所的照明设施正常运行。
本报告将对灯光检测进行分析，探讨其在不同领域的应用以及现有的问题，并提出改进建议。
正文内容：1. 灯光检测的应用a) 在道路交通领域中，灯光检测能够确保路灯的正常工作，提高司机的行车安全。
b) 在建筑与公共场所领域中，灯光检测可确保室内和室外灯光的正常照明，提供舒适的工作和生活环境。
c) 在工业设施领域中，灯光检测能够有效监控各种照明设备的状态，并及时发现并解决故障。
2. 现有的问题a) 传统的灯光检测方法需要人工巡检，效率低下且成本高昂。
b) 灯光检测设备和系统的可靠性有待提高，存在误报和漏报的问题。
c) 部分场所中的灯光检测设备未经合理维护，导致其无法正常工作。
3. 改进建议a) 引入智能化的灯光检测技术，通过物联网和人工智能等技术手段，提高检测的准确性和效率。
b) 定期对灯光检测设备进行维护和保养，确保其处于正常工作状态。
c) 加强灯光检测设备的可靠性测试和安全性评估，以降低误报和漏报的风险。
4. 潜在的发展机会a) 随着智能城市建设的推进，对于灯光检测的需求将进一步增加。
b) 智能家居的兴起为灯光检测带来了新的市场机会。
c) 在工业领域中，灯光检测技术的进一步发展将为设备运维提供更便捷和高效的解决方案。
5. 结论灯光检测在道路交通、建筑与公共场所以及工业设施等领域拥有广泛的应用。
然而，现有的问题包括传统的巡检方法低效且成本高，设备可靠性不足以及维护不到位等。
为了改进现状，我们建议引入智能化技术、定期维护设备、加强可靠性测试以及挖掘新的市场机会。
通过这些改进措施，灯光检测将能更好地发挥其重要作用，提供更安全和舒适的环境。
产品测试&检验报告产品名称：
型号规格：
检验日期：
依据标准：□GB7000.1-2007
□UL标准：UL1993+UL8750 检验结论：□合格□不合格
6.0附件
《测试记录报告》
《产品可靠性试验报告》
《积分球测试报告》
《分布光度计测试报告》
《温升测试记录报告》
参考测试文案
ANSI C82.77-2002 谐波辐射限值-照明设备相关功率大质量要求IESNA LM-79-08 固态照明设电气各光度测试核定方法
IESNA LM-58-94 显色指数及相关色温，光谱辐射测量指南
UL 1077-使用电气设备，补充保护
UL 61058-1-通用要求
UL 1598 灯具
UL 1446-绝缘材料系统
UL 873-温度指示和调节设备
UL 840-包括电气间隙和爬电距离，电气设备的绝缘配合
GB6461--进行防腐评级（钢和铝合金压铸件表面镀Ni-Cr或Cu-Ni-Cr） IEC EN60598.1-2004
CE EN60598.1-2004
GB7000.10-1999
UL1598-2000。
第1页灯具参数灯具名称: 8095-S报告编号: 2017112902测试编号:光源规格型号: 2835总光源光通量: 1574.63 lm 光源个数: 260发光面直径: mm 发光面长度: 900mm 测量模式: Type C电压: 121.1 V 电流: 0.364 A 功率: 44.0 W 功率因数: 0.996镇流器型号:发光面宽度: 70mm 发光面高度: 1500mm光学部件描述: 2835-0.2W光度结果灯具光通量: 1574.63 lm 发光效率: 35.787 lm/W 中心光强: 491.17cd 最大光强: 510.224cd光束宽度(10%Imax): Left: -104.3 Right:59.1最大光强角度: C:0.0 G:15.0半峰边角(50%Imax): Left: -74.1 Right:51.3灯具效率: 100.00%上射光通比: 0.0%下射光通比: 100.0%C0/C18090°°45°60°510.2408.2306.1204.1102.0-180°180°0°cd102.0204.1306.1408.2510.2cd C90/27090°°45°60°510.2408.2306.1204.1102.0-180°180°0°cd102.0204.1306.1408.2510.2cdC\G0.0 1.0 2.0 3.0 4.0 5.0 6.07.08.09.00.0491.2480.9479.8489.9501.7507.5479.8483.3482.9495.0 45.0491.2479.7471.9489.8486.2495.1498.0488.7495.7468.9 90.0491.2479.7471.9489.8486.2495.1498.0488.7495.7468.9 135.0491.2503.1505.4498.9487.5481.9484.8499.3502.2503.3 180.0491.2503.1505.4498.9487.5481.9484.8499.3502.2503.3 225.0491.2474.2471.6481.9489.0493.3489.3476.8466.7462.6 270.0491.2474.2471.6481.9489.0493.3489.3476.8466.7462.6 315.0491.2480.9479.8489.9501.7507.5479.8483.3482.9495.0 360.0491.2480.9479.8489.9501.7507.5479.8483.3482.9495.0C\G10.011.012.013.014.015.016.017.018.019.00.0492.8486.1502.2489.9506.8510.2502.6505.8479.3481.9 45.0472.0481.2477.7487.3476.2464.5457.8461.6469.2473.6 90.0472.0481.2477.7487.3476.2464.5457.8461.6469.2473.6 135.0494.6488.3496.8475.4485.9491.9464.6475.9460.9453.9 180.0494.6488.3496.8475.4485.9491.9464.6475.9460.9453.9 225.0468.7477.8480.2473.0460.8449.4446.8453.3460.4434.8 270.0468.7477.8480.2473.0460.8449.4446.8453.3460.4434.8 315.0492.8486.1502.2489.9506.8510.2502.6505.8479.3481.9 360.0492.8486.1502.2489.9506.8510.2502.6505.8479.3481.9C\G20.021.022.023.024.025.026.027.028.029.00.0490.9499.2498.4486.4472.1464.2465.4471.7476.3472.8 45.0469.0449.2443.1437.4442.3442.1428.5442.2428.4414.7 90.0469.0449.2443.1437.4442.3442.1428.5442.2428.4414.7 135.0473.0460.3447.0438.0440.2445.1447.5440.8426.6413.5 180.0473.0460.3447.0438.0440.2445.1447.5440.8426.6413.5 225.0448.2438.3443.6421.9428.1431.4406.5405.2401.6391.9 270.0448.2438.3443.6421.9428.1431.4406.5405.2401.6391.9 315.0490.9499.2498.4486.4472.1464.2465.4471.7476.3472.8 360.0490.9499.2498.4486.4472.1464.2465.4471.7476.3472.8C\G30.031.032.033.034.035.036.037.038.039.00.0459.8456.6437.2454.9444.5427.9440.3426.9411.7425.9 45.0409.8423.9419.0416.7391.3393.3396.0393.9384.0371.0 90.0409.8423.9419.0416.7391.3393.3396.0393.9384.0371.0 135.0406.0407.7411.0412.0402.9388.8390.0370.9372.1376.0 180.0406.0407.7411.0412.0402.9388.8390.0370.9372.1376.0 225.0407.7397.0381.3391.6370.6371.9373.7368.3354.8340.5 270.0407.7397.0381.3391.6370.6371.9373.7368.3354.8340.5 315.0459.8456.6437.2454.9444.5427.9440.3426.9411.7425.9 360.0459.8456.6437.2454.9444.5427.9440.3426.9411.7425.9C\G40.041.042.043.044.045.046.047.048.049.00.0418.6411.7410.4384.2385.7389.7369.4377.9364.1352.3 45.0357.9352.4353.6355.1350.8338.5325.5314.1309.1309.9 90.0357.9352.4353.6355.1350.8338.5325.5314.1309.1309.9 135.0373.7350.7351.3339.1335.3342.7329.3317.9325.5311.4 180.0373.7350.7351.3339.1335.3342.7329.3317.9325.5311.4 225.0331.5329.4332.6330.8321.6308.9295.1287.6285.3285.5 270.0331.5329.4332.6330.8321.6308.9295.1287.6285.3285.5 315.0418.6411.7410.4384.2385.7389.7369.4377.9364.1352.3 360.0418.6411.7410.4384.2385.7389.7369.4377.9364.1352.3C\G50.051.052.053.054.055.056.057.058.059.00.0346.8348.1348.9347.3336.9323.1311.4305.1305.4305.9 45.0308.3286.1289.1275.1265.2272.1259.5257.5248.5231.6 90.0308.3286.1289.1275.1265.2272.1259.5257.5248.5231.6 135.0316.1297.6300.7287.8277.5273.3273.4273.6266.6255.8 180.0316.1297.6300.7287.8277.5273.3273.4273.6266.6255.8 225.0282.3272.1259.1246.7240.1243.5230.6225.6219.5208.6 270.0282.3272.1259.1246.7240.1243.5230.6225.6219.5208.6 315.0346.8348.1348.9347.3336.9323.1311.4305.1305.4305.9 360.0346.8348.1348.9347.3336.9323.1311.4305.1305.4305.9C\G60.061.062.063.064.065.066.067.068.069.00.0300.9290.4277.4267.1275.5265.2261.5242.6237.7236.9 45.0228.6225.5209.7205.1202.0184.2181.1175.5169.7160.6 90.0228.6225.5209.7205.1202.0184.2181.1175.5169.7160.6 135.0243.7235.1231.6231.6229.4221.8211.3200.1192.3188.8 180.0243.7235.1231.6231.6229.4221.8211.3200.1192.3188.8 225.0205.0200.1187.4177.7167.4161.0157.1152.9145.7136.0 270.0205.0200.1187.4177.7167.4161.0157.1152.9145.7136.0 315.0300.9290.4277.4267.1275.5265.2261.5242.6237.7236.9 360.0300.9290.4277.4267.1275.5265.2261.5242.6237.7236.9C\G70.071.072.073.074.075.076.077.078.079.00.0235.2220.0219.5207.2198.7194.5187.4189.5183.3172.6 45.0148.9138.4129.9124.8119.7113.3103.993.984.477.1 90.0148.9138.4129.9124.8119.7113.3103.993.984.477.1 135.0185.2174.1174.8163.9159.5154.4146.8136.8127.7121.5 180.0185.2174.1174.8163.9159.5154.4146.8136.8127.7121.5 225.0124.4116.5109.9105.299.992.583.073.866.360.3 270.0124.4116.5109.9105.299.992.583.073.866.360.3 315.0235.2220.0219.5207.2198.7194.5187.4189.5183.3172.6 360.0235.2220.0219.5207.2198.7194.5187.4189.5183.3172.6C\G80.081.082.083.084.085.086.087.088.089.00.0162.2155.8152.2148.5144.1137.2125.8124.7115.3109.2 45.072.365.258.049.441.234.928.220.516.012.5 90.072.365.258.049.441.234.928.220.516.012.5 135.0117.0113.2107.599.591.287.683.280.376.372.7 180.0117.0113.2107.599.591.287.683.280.376.372.7 225.054.048.140.833.227.121.517.613.710.0 6.8 270.054.048.140.833.227.121.517.613.710.0 6.8 315.0162.2155.8152.2148.5144.1137.2125.8124.7115.3109.2 360.0162.2155.8152.2148.5144.1137.2125.8124.7115.3109.2C\G90.00.0104.945.08.690.08.6135.00.0180.00.0225.0 4.1270.0 4.1315.0104.9360.0104.9光强分布曲线 [单位: cd]-90°90°+/-180°0°灯具方位图光强分布曲线 (Linear)(cd) |C0/C180: C90/C270: C0:-180°180°510.2408.2306.1204.1102.0102.0204.1306.1408.2510.2最大锥面光强分布曲线 [单位: cd]270°90°180°0°光强分布曲线 (Linear)(cd) |γ15:-180°180°510.2408.2306.1204.1102.0102.0204.1306.1408.2510.2等照度曲线[lx]高度: 1 m最大照度值 : 510.22lx3.33m3.33m2.67m 2.67m2.m 2.m1.33m 1.33m0.67m 0.67m0.m0.m0.67m0.67m 1.33m1.33m2.m2.m 2.67m2.67m3.33m 3.351.02 (10%Emax)102.04 (20%Emax)153.07 (30%Emax)204.09 (40%Emax)255.11 (50%Emax)306.13 (60%Emax)357.16 (70%Emax)408.18 (80%Emax)459.2 (90%Emax)509.71 (100%Emax)空间等照度曲线照度值第8页亮度限制曲线（无发光侧边灯具）直径: mm 长度: 900mm 宽度: 70mm 高度: 1500mmG(°) 85756555456 7 8 9 10002 3 4 5 6 7 8 9 10000 2 3 4 (cd/m2)234 68 a / hs a b c d e f g h 亮度限制曲线 (C0/C90)眩光等级质量等级使用照度 (lx)1.15A 20001000500≤3001.5B 20001000500≤3001.85C 20001000500≤3002.2D 20001000500≤3002.55E20001000500≤300(cd/m2)γC0C9045°50°55°60°65°70°75°80°85°C0:C90:8747759885637614894175299551725699626918109176912119266948148266609249886356第9页第10页[m2] 1 2 3 456789[N]杭州灵彩科技有限公司LED 配光曲线检测报告LED LAMP测试设备:LINKCOLOR LCG-1600测试日期:2017-11-29测试人员:全德鹏环境温度:25℃环境湿度:60%11页。
汽车灯具室内检测汽车灯具的室内检测包括两局部：配光性能检测和根本环境实验。
配光性能检测通常包含灯泡光电参数、配光性能和光色的检测。
陪光性能又分两种情形：照明灯〔前照灯和前雾灯〕测灯前25m处配光屏幕上的照度，信号灯那么测指定范围内的发光强度。
根本环境实验即前述的十项实验。
8.2.1配光性能检测一、照明灯〔前照灯和前雾灯〕〔一〕检测设备1.球型光计度球型光度计由积分球和光度计两局部组成〔图8.2.1〕。
是用来测量灯泡光通量的专用设备。
光通量是光度学中一个根本的；量，光源在单位面积内所发出的光通量称为光源的光通量，单位为lm〔流明〕。
积分球是一个空心球体，之所以成为积分球是由于他可以得到光源的一个积分量，该量就是光源的光通量。
所以我们以R代表积分球内外表半径，那么积分球内外表积为S=4πR2，设内外表反射率为ρ。
在积分球内任意位置放置光源L，记光源L，在球内壁任意点A处的直射光照度为E0，A点处的小面积dS的漫反射对内壁其他任意点B处产生一次附加光照度为Ds1，那么按光学定律应有dE1=σEd0Ds/4πR2，那么整个球内外表对B点处的附加光照强度即为公式中的B点的直射照度E0的大小不仅与B点的位置有关，也与光源在球内的位置有关。
如果在B点和光源之间放一挡光板挡住直射光，那么式中E0=0。
在第二项中，对于一个具体的积分球而言，内半径R和孔半径r以及内外表漫反射率ρ都是定植。
这就是说，在积分球内任意位置上的光源L对球内外表积任意点B产生的反射光〔挡掉直射光〕总照度和该光源的光通量ρ成正比，其比例系数和光源在球内的位置以及测试点在球内的位置有关。
用硒光电池册球内壁某处的漫反射照度，那么光电流和光源光通量成正比。
这就是利用积分球测量光源光通量的原理。
积分球满足如下一些要求：〔1〕球体以足够的精度接近精确圆球。
〔2〕球体以相关支架有足够的刚度和强度。
〔3〕球体外表〔特别是内外表〕必须平整光滑。
〔4〕内表涂层对光的反射应到达尽可能均匀的漫反射。
车灯老化实验报告模板
实验目的：探究车灯老化对照明效果的影响。
实验器材：
- 车灯（新车灯和老化车灯各一对）
- 测光仪器
- 实验车辆
- 计时器
- 实验工具（如螺丝刀）
实验步骤：
1. 准备新车灯和老化车灯各一对。
2. 将新车灯和老化车灯分别安装在实验车辆的左右前灯位置上。
3. 对两对灯进行光强测试，使用测光仪器在相同距离下测量两对灯的光强值，并记录数据。
4. 车辆在实验室或者夜间的开放场地进行行驶，以测试两种灯光在实际驾驶条件下的照明效果。
5. 根据实际驾驶条件下的观察和体验，对两种灯光进行比对评估。
实验结果：
1. 光强测试结果表明，新车灯的光强明显高于老化车灯。
2. 在实际驾驶条件下，新车灯能够提供更亮的照明效果，能够更好地照亮前方道路。
3. 老化车灯的照明效果不如新车灯，光线可能出现散射或不均匀现象，影响驾驶者的视野。
实验讨论：
1. 车灯老化可能是由于灯泡内部填充物损耗、与外界环境接触等原因导致。
2. 车灯老化会导致灯泡透明度降低、产生内部污染物，进而影响灯光的亮度和均匀性。
3. 过期的车灯可能会对驾驶者的视觉效果产生负面影响，增加夜间驾驶的风险。
实验结论：
经过本实验的测试和观察，车灯的老化会对照明效果产生负面影响。
老化车灯的光强明显降低，照明效果较差，无法提供足够亮度的照明，可能对驾驶者的视野产生风险。
因此，及时更换老化的车灯是保证行车安全的重要措施之一。
