济南大学泉城学院2021年普通专升本统一考试机械设计基础 结构设计与改错题题库

Word 版可编辑/A4打印/双击可删除 1 一、填空题（每题3分，共30分）1. 原动件数等于自由度数2. 扭转强度3. 带和两轮之间接触面之间的摩擦力4. 105. 基圆6. 模数压力角相等7. 节圆和分度圆重合8. 齿数9.深沟球轴承 直径系列3内径60 10. L=1(106转)时承受的载荷二、判断题（每题2分，共10分）1（√））；2（×）；3（√））；4（×）；5（×）三、简答题（每小题10分，共30分）1、过载会引起打滑（4分）滑动率=121122211111d n d n d d n d iυυππυπ--==-(6分) 2、当齿轮直径很小时，齿根圆到键槽底部的距离一定的值时，应将齿轮和轴做成一体 (4分) 为了装配圆柱齿轮时不致因轴向错位而导致啮合齿宽减小，往往把小齿轮的齿宽在计算齿宽的基础上再加宽一些。

(6分)3、要求具有良好的减摩、耐摩、易于跑合的性能和抗胶合能力。

此外，也要求有足够的强度。

（4分）蜗杆材料：碳钢或合金钢。

蜗轮材料：铸造锡青铜、铸造铝铁青铜及灰铸铁。

(6分)四、分析计算题（每小题15分，共30分）1、解：1）该螺栓组受横向载荷作用。

单个螺栓所需预紧力为F 00s fF zi K F ≥s 0 1.21200090000.242K F F N fzi ⨯==⨯⨯≥（7分） （2）设所需螺栓小径为d 1[]mm F d 97.915090003.143.1401=⨯⨯⨯=⨯≥πσπ （7分） M12螺栓小径为10.10，与计算结果接近。

所以选用M12的螺栓。

（1分）(还可选用M16)。

2、解：（1）斜齿轮3为右旋，齿轮4为左旋。

（5分）（2）蜗轮2、齿轮3在啮合点处的受力如图所示（10分）⊙3r 3a F 3t F 2t F 2a F 2r。

《机械设计基础》模考试卷1一、判断题√×√√√√√××√二、填空题2 、 1 ；基圆； 1.4；从动件的运动规律；实现给定的从动件运动规律、实现给定的运动轨迹；0º、90º；力锁合、形锁合；等加速、等减速；大、转速较高；齿面接触疲劳强度、齿根弯曲疲劳强度；轮齿啮合效率、轴承效率、轮齿啮合三、选择题B C D D C B A D D D C B A D D四、简答题（略）五、分析计算题1. 解：G、A、B－－复合铰，无局部自由度，CD－－虚约束F＝3×9-2×12-12。

原动件的数目≠F，机构运动不确定2.解：1.）计算单个螺钉的工作拉力F油缸盖联接所受的载荷FΣ=pπD2/4，每个螺钉的工作拉力F＝FΣ／6＝p×πD2/4/6＝2.5 ×(125)2／4/6＝5113.27 N2）.计算允许的螺钉最大总拉力Q螺钉材料性能等级为5.6级，σs＝300MPa，许用应力[σ]= σs/S＝300/1.5＝200MPa.由强度条件σca＝1.3Q/( πd2/4)≤[σ]Q≤πd2[σ]/4/1.3＝π×13.8352×200/4/1.3＝23127.83 N 3）.求预紧力Q p的允许范围1)按螺钉强度条件求允许的最大预紧力：Q＝Q p十C b/（C b+C m）F≤23127.83 N ∴ Q p≤23127.83-0.2F＝23127.83-0.2×5113.27=22105.17 N2)按联接紧密性条件求最小的预紧力，根据联接紧密性要求，Q P‘≥1.5F ∴ Q P‘＝Q p-C m/（C b +C m）F=Q p-0.8F≥1.5F即Q p≥1.5F十0.8F＝2.3F＝l1760.52 N 由以上计算结果可知，预紧力Q p应控制为：l1760.52 N ≤Q p≤22105.17 N3.解：齿轮1、2是一对内啮合传动：n1/n2=z2/z1=2齿轮2‘-3-4组成一周转轮系，有：(n’2-n H)/(n4-n H)=-z4/z’2=-3又因为n2=n’2n4=0 解得：n H=100 r/min 方向与n1相同。

机械设计基础专升本复习题（一）Sunny smile一、判断题：正确的打符号"，错误的打符号x1 •在实际生产中，有时也利用机构的"死点"位置夹紧工件。

（T ）2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。

（T ）3•若力的作用线通过矩心，则力矩为零。

（T）4 •平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。

（F ）5 •带传动中，打滑现象是不可避免的。

（F）6. 在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。

（F ）7. 标准齿轮分度圆上的齿厚和齿槽宽相等。

（T）8. 平键的工作面是两个侧面。

（T ）9. 连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。

（T）10. 螺纹中径是螺纹的公称直径。

（F ）11. 刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。

（T）12. 在运动副中，高副是点接触，低副是线接触。

（F）13. 曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。

（F ）14. 加大凸轮基圆半径可以减少凸轮机构的压力角。

（T ）15. 渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。

（ F ）16. 周转轮系的自由度一定为1。

（ F ）17. 将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。

（T ）18 .代号为6205的滚动轴承，其内径为25mm。

（ T）19. 在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。

（T ）20. 利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。

（T ）二、填空题1. 直齿圆柱齿轮的正确啮合条件是_____ 模数相等，相等。

2. 螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为导程 _______ 。

3•在V带传动设计中，为了限制带的弯曲应力，应对带轮的_______ 加以限制。

4 .硬齿面齿轮常用低碳合金钢渗碳淬火来得到，热处理后需要磨齿加工。

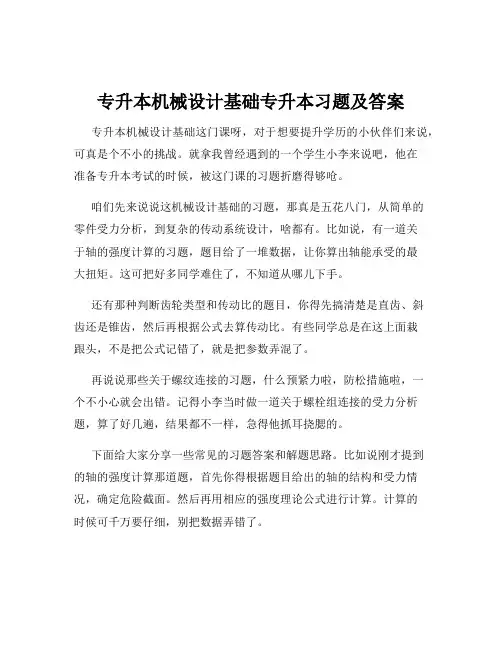

专升本机械设计基础专升本习题及答案专升本机械设计基础这门课呀，对于想要提升学历的小伙伴们来说，可真是个不小的挑战。

就拿我曾经遇到的一个学生小李来说吧，他在准备专升本考试的时候，被这门课的习题折磨得够呛。

咱们先来说说这机械设计基础的习题，那真是五花八门，从简单的零件受力分析，到复杂的传动系统设计，啥都有。

比如说，有一道关于轴的强度计算的习题，题目给了一堆数据，让你算出轴能承受的最大扭矩。

这可把好多同学难住了，不知道从哪儿下手。

还有那种判断齿轮类型和传动比的题目，你得先搞清楚是直齿、斜齿还是锥齿，然后再根据公式去算传动比。

有些同学总是在这上面栽跟头，不是把公式记错了，就是把参数弄混了。

再说说那些关于螺纹连接的习题，什么预紧力啦，防松措施啦，一个不小心就会出错。

记得小李当时做一道关于螺栓组连接的受力分析题，算了好几遍，结果都不一样，急得他抓耳挠腮的。

下面给大家分享一些常见的习题答案和解题思路。

比如说刚才提到的轴的强度计算那道题，首先你得根据题目给出的轴的结构和受力情况，确定危险截面。

然后再用相应的强度理论公式进行计算。

计算的时候可千万要仔细，别把数据弄错了。

对于齿轮传动比的题目，要先根据齿轮的齿数算出传动比，然后判断是增速还是减速。

这里面有个小窍门，传动比大于 1 就是减速，小于 1 就是增速。

螺纹连接的题目呢，预紧力的计算一般要考虑摩擦系数和拧紧力矩。

防松措施常见的有摩擦防松、机械防松和永久防松，要根据具体情况选择合适的防松方法。

小李在经过一段时间的刻苦练习和总结之后，终于掌握了这些习题的解题方法，成绩也有了很大的提高。

所以啊，同学们，只要你们肯下功夫，多做题，多总结，这专升本机械设计基础的习题也没那么可怕。

再比如说有一道关于带传动的习题，让你计算带的根数。

这就需要先根据功率和转速算出所需的拉力，然后再根据带的型号和许用拉力来确定根数。

解题的时候一定要注意单位的换算，一不注意就容易出错。

还有那种关于滚动轴承寿命计算的题目，要用到寿命公式，同时还要考虑载荷系数和温度系数。

机械设计基础专升本复习题（一）Sunny sｍile一、判断题:正确得打符号√,错误得打符号×1.在实际生产中,有时也利用机构得”死点"位置夹紧工件.（）2、机构具有确定得运动得条件就是：原动件得个数等于机构得自由度数。

（ )3.若力得作用线通过矩心,则力矩为零. （ )4．平面连杆机构中,连杆与从动件之间所夹锐角称为压力角. （ )５.带传动中,打滑现象就是不可避免得。

( ）6.在平面连杆机构中，连杆与曲柄就是同时存在得，即只要有连杆就一定有曲柄.( )7。

标准齿轮分度圆上得齿厚与齿槽宽相等。

（）8。

平键得工作面就是两个侧面. （）9.连续工作得闭式蜗杆传动需要进行热平衡计算,以控制工作温度。

( )10.螺纹中径就是螺纹得公称直径。

（）1１。

刚体受三个力作用处于平衡时，这三个力得作用线必交于一点.( )1２。

在运动副中,高副就是点接触,低副就是线接触。

（ )１3。

曲柄摇杆机构以曲柄或摇杆为原动件时,均有两个死点位置。

( ）14.加大凸轮基圆半径可以减少凸轮机构得压力角。

（）1５．渐开线标准直齿圆柱齿轮不产生根切得最少齿数就是15。

( ）16.周转轮系得自由度一定为1. （）１7．将通过蜗杆轴线并与蜗轮轴线垂直得平面定义为中间平面. （）1８。

代号为6２05得滚动轴承，其内径为2５ｍm。

( )19.在Ｖ带传动中,限制带轮最小直径主要就是为了限制带得弯曲应力。

（）20．利用轴肩或轴环就是最常用与最方便可靠得轴上固定方法.( ）二、填空题1。

直齿圆柱齿轮得正确啮合条件就是相等, 相等。

2.螺杆相对于螺母转过一周时，它们沿轴线方向相对移动得距离称为。

3。

在V带传动设计中,为了限制带得弯曲应力，应对带轮得加以限制。

4.硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。

５.要将主动件得连续转动转换为从动件得间歇转动,可用机构. 6．轴上零件得轴向固定方法有、、、等。

7。

常用得滑动轴承材料分为、、三类。

1.B24.弯矩扭矩25. p<[p] pv < [pu]机械设计基础试题参考答案及评分标准一、选择题：每小题3分，共45分。

2.A3. D4. D5.B二、填空题：每空1分，共20分。

三、分析题：共15分26.（本题满分5分）最短杆与最长杆长度之和（250+650）小于其余两杆长度之和（450+550）,满足存在曲柄的必要条件，且最短杆为连架杆。

............ （3分）故该皎链四杆机构为曲柄摇杆机构。

......... （2分）27.（本题满分10分）答案参见第27题答案图斜齿轮3、4的轮齿旋向 ......... （2分）F/、已2、尤3、已3的方向 ......... （8分）6.B7.A8.C9.A 10.CILD 12.A13.A 14.C I5.D16.槽数z 拨盘圆销数K 17.周期性非周期性18.动两19.分度圆直径山（或中心距a）齿宽b20.节点一21.胶合点蚀22.包角名摩擦系数23.平均瞬时第27题答案图四、计算题：共48分。

28.（本题满分6分）解F=3x4-2x5-l=l （4分）E、F处之一为虚约束（229.（本题满分12分）7 An解（1）小齿轮齿数—= —= 20i 3小火2。

2x160 4模数m = == 4mmZ] + z2 20+60（2分）分度圆半径g 4x 20 Mr ———- = ------- =40mm2 2（2基圆半径彷=q cosa = 40cos2（P = 37.59mm （2分）mn 3.14x4 〔“ —=------------------ =6.28mm2 2z, acosa 160cos 20°八〜八、（2） cos a f =——= -------------- : ----- = 0.9168a分度圆齿厚（2分）a! = 23.54°节圆半径 *'=彷/cos。

' =37.59/cos23.54。

《机械设计基础》试题一一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.在如图所示的齿轮—凸轮轴系中，轴4称为( A )A零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( B )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( D )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( A )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( C )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( B )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( A )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( C )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD.σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( A )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( C )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( A )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( C )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( B )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( B )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( A )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数YFS值有关的参数是( C )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( B ) （注：下标t 表示端面，a 表示轴向，1表示蜗杆、2表示蜗轮）A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β 19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( D ) A.凸缘联轴器 B.齿式联轴器 C.万向联轴器 D.弹性柱销联轴器 20.带传动的主要失效形式是带的( A )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀 二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和受力情况。

专升本考试：2021机械设计基础真题模拟及答案(1)共449道题1、在不能开通孔或拆卸困难的场合宜采用（）。

（单选题）A. 圆柱销B. 圆锥销55°C. 内螺纹圆柱销（圆锥销）试题答案：C2、下列传动中，当其精度相当的情况下，传动最平稳的是（）。

（单选题）A. 齿轮传动B. 凸轮传动C. 带传动试题答案：A3、两个被联接件之一较厚，材料较软，强度较低，且需要经常装拆时，所用的螺纹联接应为（）联接。

（单选题）A. 螺栓B. 双头螺柱C. 螺钉D. 紧定螺钉试题答案：B4、下列失效形式中，哪一种为滚动轴承的主要失效形式？（）（单选题）A. 疲劳点蚀B. 滚动体破裂C. 保持架断裂D. 胶合试题答案：A5、四杆机构处于死点时，其传动角γ为（）。

（单选题）A. 0°B. 90°C. γ>90°D. 0°<γ<90°试题答案：A6、渐开线齿轮实现连续传动时，其重合度为（）（单选题）A. ε＜0B. ε=0C. ε＜1D. ε≥1试题答案：D7、设计键联接的几项主要内容是：a按轮毂长度选择键的长度b按要求选择键类型c 按内径选择键的剖面尺寸d进行必要强度校核具体设计时一般顺序为（）。

（单选题）A. b-a-c-dB. b-c-a-dC. a-c-b-dD. c-d-b-a试题答案：B8、滚动轴承的额定寿命是指同一批轴承中（）的轴承能达到的寿命。

（单选题）A. 99％B. 95％C. 90％D. 50％试题答案：C9、金属抵抗变形的能力，称为（）。

（单选题）A. 硬度B. 塑性C. 强度D. 刚度试题答案：D10、型号为7210AC轴承的轴承套圈内径为（）。

（单选题）A. 72B. 10C. 50D. 210试题答案：C11、机构具有确定相对运动的条件是（）。

（单选题）A. 机构的自由度数目等于主动件数目B. 机构的自由度数目大于主动件数目C. 机构的自由度数目小于主动件数目D. 机构的自由度数目大于等于主动件数目试题答案：A12、滚动轴承的基本额定载荷是指（）（单选题）A. 轴承能承受的最大载荷B. 轴承能承受的最小载荷C. 轴承在基本额定寿命L10=106转时能承受的载荷D. 轴承的破坏载荷试题答案：C13、图示机构中有（）虚约束。

机械设计基础一、填空题（每题3分，共30分）1．机构具有确定运动的条件是：___________________。

2．在轴的初步计算中，轴的直径是按____来初步确定的。

3．带传动主要依靠___________来传递运动和动力的。

4．为使三角带传动中各根带受载均匀，带的根数不宜超过__根。

5．渐开线齿廓形状取决于_________大小。

6．渐开线标准直齿圆柱齿轮正确啮合条件为：____________。

7．齿轮传动的标准安装是指_______________。

8．仿形法加工齿轮，根据被加工齿轮的____________选择刀号。

9．滚动轴承“6312”的含义是____________。

10．滚动轴承的额定动载荷是指____________。

二、判断题（每题2分，共10分）1．凸轮机构中，凸轮最大压力角出现于凸轮轮廓坡度较陡的地方。

（）2．普通平键联接是依靠键的上下两平面间的摩擦力来传递扭矩的。

（）3．带传动中弹性滑动现象是不可避免的。

（）4. m,α,ħa*,c*都是标准数值的齿轮是标准齿轮。

（）5．工作中转动的轴称为转轴。

（）三、简答题（每小题10分，共30分）1、带传动中，打滑是怎样产生的？滑动率如何计算？2、在进行齿轮结构设计时，什么情况下应把小齿轮与轴做成齿轮轴？为什么圆柱齿轮传动中要把小齿轮的齿宽人为地加大一些？3、蜗杆和蜗轮的常用材料有哪些?一般根据什么条件来选择?四、分析计算题（每小题15分，共30分）1、如下图所示，两根梁左右两侧分别用4个普通螺栓与两块钢盖板相联接。

梁受到拉力F=12kN，摩擦系数f=0.2，控制预紧力，防滑系数Ks=1.2，螺栓材料的许用应力[ ]=150N/mm2，试确定所需螺栓的直径。

(15分)2、已知在某二级蜗杆蜗轮一斜齿圆柱齿轮传动中，蜗杆1为主动件，右旋，转动方向如图所示。

(1) 使Ⅱ轴上蜗轮2和齿轮3的轴向力方向相反，齿轮3、4的旋向如何选择？(5分)(2) 标出蜗轮2、齿轮3在啮合点处所受切向力、径向力和轴向力的方向(10分)。

专升本机械设计基础试题及答案作者：专升本权威辅导机构整理一填空题（每小题2分，共20分）1. 两构件通过.点或线接触组成的运动副称为高副。

2. 满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。

3. 在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。

4. 直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对对齿轮承担。

5. 为使两对直齿圆柱齿轮能正确啮合，它们的模数m和压力角必须分别相等。

6. 两齿数不等的一对齿轮传动，其弯曲应力6.相等等；两轮硬度不等，其许用弯曲应力不相等等。

7. V带传动的主要失效形式是.打滑和疲劳断裂。

8. 在设计V带传动时，V带的型号是根据计算功率Pc和小轮转速n1选取的。

9. 链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。

10. 工作时只受弯矩不承受转矩的轴称为心轴。

二、选择题（每小题1分，共5分）二、选择题 C B D B D1. 渐开线标准齿轮的根切现象发生在。

A. 模数较大时B. 模数较小时C. 齿数较少时D. 齿数较多时2. 在下列四种型号的滚动轴承中，必须成对使用。

A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承3. 在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。

A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性套柱销联轴器4. 在铰链四杆机构中，机构的传动角和压力角的关系是。

A. B. C. D.5. 对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。

A. 拉力B. 扭矩C. 压力D. 拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。

每小题1分，共8分）三、判断提X X V X X X X V1. 在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。

（）2. 在凸轮机构中，基圆半径取得较大时，其压力角也较大。
