济南大学泉城学院2021年普通专升本统一考试机械设计基础填空题题库

Word 版可编辑/A4打印/双击可删除 1 一、填空题（每题3分，共30分）1. 原动件数等于自由度数2. 扭转强度3. 带和两轮之间接触面之间的摩擦力4. 105. 基圆6. 模数压力角相等7. 节圆和分度圆重合8. 齿数9.深沟球轴承 直径系列3内径60 10. L=1(106转)时承受的载荷二、判断题（每题2分，共10分）1（√））；2（×）；3（√））；4（×）；5（×）三、简答题（每小题10分，共30分）1、过载会引起打滑（4分）滑动率=121122211111d n d n d d n d iυυππυπ--==-(6分) 2、当齿轮直径很小时，齿根圆到键槽底部的距离一定的值时，应将齿轮和轴做成一体 (4分) 为了装配圆柱齿轮时不致因轴向错位而导致啮合齿宽减小，往往把小齿轮的齿宽在计算齿宽的基础上再加宽一些。

(6分)3、要求具有良好的减摩、耐摩、易于跑合的性能和抗胶合能力。

此外，也要求有足够的强度。

（4分）蜗杆材料：碳钢或合金钢。

蜗轮材料：铸造锡青铜、铸造铝铁青铜及灰铸铁。

(6分)四、分析计算题（每小题15分，共30分）1、解：1）该螺栓组受横向载荷作用。

单个螺栓所需预紧力为F 00s fF zi K F ≥s 0 1.21200090000.242K F F N fzi ⨯==⨯⨯≥（7分） （2）设所需螺栓小径为d 1[]mm F d 97.915090003.143.1401=⨯⨯⨯=⨯≥πσπ （7分） M12螺栓小径为10.10，与计算结果接近。

所以选用M12的螺栓。

（1分）(还可选用M16)。

2、解：（1）斜齿轮3为右旋，齿轮4为左旋。

（5分）（2）蜗轮2、齿轮3在啮合点处的受力如图所示（10分）⊙3r 3a F 3t F 2t F 2a F 2r。

机械设计基本专升本复习题（一）Sunny smile一、判断题：对的打符号√，错误打符号×1．在实际生产中，有时也运用机构"死点"位置夹紧工件。

( )2. 机构具备拟定运动条件是：原动件个数等于机构自由度数。

( )3．若力作用线通过矩心，则力矩为零。

( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。

( )5．带传动中，打滑现象是不可避免。

( )6．在平面连杆机构中，连杆与曲柄是同步存在，即只要有连杆就一定有曲柄。

( )7．原则齿轮分度圆上齿厚和齿槽宽相等。

( )8．平键工作面是两个侧面。

( )9．持续工作闭式蜗杆传动需要进行热平衡计算，以控制工作温度。

( ) 10．螺纹中径是螺纹公称直径。

（）11．刚体受三个力作用处在平衡时，这三个力作用线必交于一点。

( ) 12．在运动副中，高副是点接触，低副是线接触。

( )13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。

( ) 14．加大凸轮基圆半径可以减少凸轮机构压力角。

( )15．渐开线原则直齿圆柱齿轮不产生根切至少齿数是15。

( )16．周转轮系自由度一定为1。

( )17．将通过蜗杆轴线并与蜗轮轴线垂直平面定义为中间平面。

( )18．代号为6205滚动轴承，其内径为25mm。

( )19．在V带传动中，限制带轮最小直径重要是为了限制带弯曲应力。

( ) 20．运用轴肩或轴环是最惯用和最以便可靠轴上固定办法。

( )二、填空题1．直齿圆柱齿轮对的啮合条件是相等，相等。

2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动距离称为。

3．在V带传动设计中，为了限制带弯曲应力，应对带轮加以限制。

4．硬齿面齿轮惯用渗碳淬火来得到，热解决后需要加工。

5．要将积极件持续转动转换为从动件间歇转动，可用机构。

6．轴上零件轴向固定办法有、、、等。

7．惯用滑动轴承材料分为、、三类。

8．齿轮轮齿切削加工办法按其原理可分为和两类。

密级★启用前考试类型：专业综合能力山东省2021年普通高等教育专升本考试专业综合能力测试题库及参考答案
院校科目及题型：济南大学泉城学院《机械设计基础》结构设计与改错题
该题库为本校专升本专业综合能力测试题库的一个题型的题库，该考试科目有多个常见题型题库。

该科目为闭卷考试，时间120分钟，考试后需要将试卷和答题卡一并上交。

注意事项:
1.答题前，考生务必用0.5毫米黑色签字笔将自己的姓名、考生号、座号填写到试卷规定的位置上，并将姓名、考生号、座号填(涂)在答题卡规定的位置；
2.答题必须用0.5毫米黑色签字笔作答，答案必须写在答题卡各题目指定区域内相应的位置；如需改动，先划掉原来的答案，然后再写上新的答案；不能使用涂改液、胶带纸、修正带。

不按以上要求作答的答案无效。

一、结构设计与改错题
1．指出图示轴系的结构错误或不合理之处，并简要说明理由（齿轮采用油润滑，轴承采用脂润滑）。

图
答:见下图。

图
2．指出如图1所示轴系的结构错误，齿轮采用油润滑，轴承为脂润滑（用笔圈出错误之处，并注明错
误名称，不要求改正）。

图1
答:①缺挡油环；
②套杯左端凸肩内径太小，拆卸外圈困难；
③轴径太大，内圈无法从右侧装入；
④两外圈间缺套筒，右轴承外圈无轴向固定；
⑤轴径太大；
⑥弹性挡圈无法调整轴承间隙（改为圆螺母调整）；
⑦缺调整垫片；
⑧缺轴上配合零件的定位轴肩；
⑨间隙太大；
⑩精加工面过长，应加工成阶梯轴；
⑪缺调整垫片。

机械设计基础考试题库及答案(选择填空题)一、选择题1. 机械设计的基本要求是（D）。

A. 安全可靠B. 经济合理C. 美观大方D. 安全可靠、经济合理、美观大方2. 以下哪个不属于机械设计的基本要素？（C）A. 传动系统B. 支撑系统C. 电力系统D. 控制系统3. 机械设计中，常用的强度计算方法有（A）。

A. 许用应力法、安全系数法B. 许用应力法、极限应力法C. 安全系数法、极限应力法D. 许用应力法、极限应力法、安全系数法4. 下列哪个零件属于机械中的通用零件？（D）A. 螺纹B. 键C. 轴承D. 联轴器答案：1.D 2.C 3.A 4.D5. 以下哪种传动方式效率最高？（B）A. 链传动B. 齿轮传动C. 摩擦传动D. 液压传动6. 下列哪种材料适用于制造高速、高负荷的齿轮？（C）A. 碳素钢B. 低合金钢C. 渗碳钢D. 不锈钢7. 以下哪种联轴器主要用于连接两轴，并允许两轴有一定的轴向位移？（B）A. 刚性联轴器B. 弹性联轴器C. 齿式联轴器D. 花键联轴器答案：5.B 6.C 7.B8. 以下哪种轴承适用于高速、高精度、重负荷的场合？（D）A. 深沟球轴承B. 圆柱滚子轴承C. 推力球轴承D. 角接触球轴承9. 以下哪个不属于机械零件的失效形式？（C）A. 磨损B. 断裂C. 烧伤D. 变形10. 在机械设计中，为了减小摩擦和磨损，常采用以下哪种方法？（D）A. 提高材料硬度B. 减小接触面积C. 增加润滑剂D. 采用减摩材料答案：8.D 9.C 10.D11. 以下哪种机械零件的失效形式与疲劳有关？（A）A. 轴B. 齿轮C. 螺栓D. 弹簧12. 以下哪种方法可以有效地提高机械零件的疲劳寿命？（B）A. 提高材料硬度B. 表面处理C. 增加润滑剂D. 采用减摩材料13. 以下哪个不是机械零件的疲劳失效特征？（D）A. 微裂纹B. 裂纹扩展C. 疲劳断口D. 变形14. 在机械设计中，以下哪种方法可以减小零件的疲劳应力？（C）A. 提高材料强度B. 增加零件尺寸C. 采用合理的结构形状D. 增加润滑剂答案：11.A 12.B 13.D 14.C二、填空题1. 机械设计的基本要求是____安全可靠____、____经济合理____、____美观大方____。

机械设计基础考试试题一填空题（每小题2分，共20分）1.两构件通过.点或线接触组成的运动副称为高副。

2.满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。

3.在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。

4.直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对对齿轮承担。

5.为使两对直齿圆柱齿轮能正确啮合，它们的模数m和压力角必须分别相等。

6.两齿数不等的一对齿轮传动，其弯曲应力6.相等等；两轮硬度不等，其许用弯曲应力不相等等。

7.V带传动的主要失效形式是.打滑和疲劳断裂。

8.在设计V带传动时，V带的型号是根据计算功率Pc和小轮转速n1选取的。

9.链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。

10.工作时只受弯矩不承受转矩的轴称为心轴。

二、选择题（每小题1分，共5分）二、选择题CBDBD1.渐开线标准齿轮的根切现象发生在。

A.模数较大时B.模数较小时C.齿数较少时D.齿数较多时2.在下列四种型号的滚动轴承中，必须成对使用。

A.深沟球轴承B.圆锥滚子轴承C.推力球轴承D.圆柱滚子轴承3.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。

A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器4.在铰链四杆机构中，机构的传动角和压力角的关系是。

A.B.C.D.5.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。

A.拉力B.扭矩C.压力D.拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。

每小题1分，共8分）三、判断提XXVXXXXV1.在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。

（）2.在凸轮机构中，基圆半径取得较大时，其压力角也较大。

（3.在平键联接中，平键的两侧面是工作面。

（）4.斜齿圆柱齿轮的标准模数是大端模数。

机械设计基础一、填空题（每题3分，共30分）1．机构具有确定运动的条件是：___________________。

2．在轴的初步计算中，轴的直径是按____来初步确定的。

3．带传动主要依靠___________来传递运动和动力的。

4．为使三角带传动中各根带受载均匀，带的根数不宜超过__根。

5．渐开线齿廓形状取决于_________大小。

6．渐开线标准直齿圆柱齿轮正确啮合条件为：____________。

7．齿轮传动的标准安装是指_______________。

8．仿形法加工齿轮，根据被加工齿轮的____________选择刀号。

9．滚动轴承“6312”的含义是____________。

10．滚动轴承的额定动载荷是指____________。

二、判断题（每题2分，共10分）1．凸轮机构中，凸轮最大压力角出现于凸轮轮廓坡度较陡的地方。

（）2．普通平键联接是依靠键的上下两平面间的摩擦力来传递扭矩的。

（）3．带传动中弹性滑动现象是不可避免的。

（）4. m,α,ħa*,c*都是标准数值的齿轮是标准齿轮。

（）5．工作中转动的轴称为转轴。

（）三、简答题（每小题10分，共30分）1、带传动中，打滑是怎样产生的？滑动率如何计算？2、在进行齿轮结构设计时，什么情况下应把小齿轮与轴做成齿轮轴？为什么圆柱齿轮传动中要把小齿轮的齿宽人为地加大一些？3、蜗杆和蜗轮的常用材料有哪些?一般根据什么条件来选择?四、分析计算题（每小题15分，共30分）1、如下图所示，两根梁左右两侧分别用4个普通螺栓与两块钢盖板相联接。

梁受到拉力F=12kN，摩擦系数f=0.2，控制预紧力，防滑系数Ks=1.2，螺栓材料的许用应力[ ]=150N/mm2，试确定所需螺栓的直径。

(15分)2、已知在某二级蜗杆蜗轮一斜齿圆柱齿轮传动中，蜗杆1为主动件，右旋，转动方向如图所示。

(1) 使Ⅱ轴上蜗轮2和齿轮3的轴向力方向相反，齿轮3、4的旋向如何选择？(5分)(2) 标出蜗轮2、齿轮3在啮合点处所受切向力、径向力和轴向力的方向(10分)。

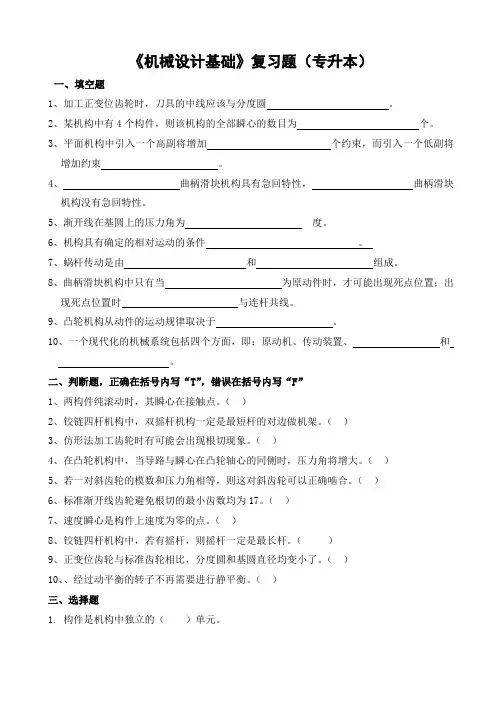

《机械设计基础》复习题（专升本）一、填空题1、加工正变位齿轮时，刀具的中线应该与分度圆。

2、某机构中有4个构件，则该机构的全部瞬心的数目为个。

3、平面机构中引入一个高副将增加个约束，而引入一个低副将增加约束。

4、曲柄滑块机构具有急回特性，曲柄滑块机构没有急回特性。

5、渐开线在基圆上的压力角为度。

6、机构具有确定的相对运动的条件。

7、蜗杆传动是由和组成。

8、曲柄滑块机构中只有当为原动件时，才可能出现死点位置；出现死点位置时与连杆共线。

9、凸轮机构从动件的运动规律取决于。

10、一个现代化的机械系统包括四个方面，即：原动机、传动装置、和。

二、判断题，正确在括号内写“T”，错误在括号内写“F”1、两构件纯滚动时，其瞬心在接触点。

（）2、铰链四杆机构中，双摇杆机构一定是最短杆的对边做机架。

（）3、仿形法加工齿轮时有可能会出现根切现象。

（）4、在凸轮机构中，当导路与瞬心在凸轮轴心的同侧时，压力角将增大。

（）5、若一对斜齿轮的模数和压力角相等，则这对斜齿轮可以正确啮合。

（）6、标准渐开线齿轮避免根切的最小齿数均为17。

（）7、速度瞬心是构件上速度为零的点。

（）8、铰链四杆机构中，若有摇杆，则摇杆一定是最长杆。

（）9、正变位齿轮与标准齿轮相比，分度圆和基圆直径均变小了。

（）10、、经过动平衡的转子不再需要进行静平衡。

（）三、选择题1. 构件是机构中独立的（）单元。

A. 制造B. 运动C. 装配 D 受力2. 曲柄摇杆机构中，曲柄作为主动件时，最小传动角出现在曲柄与（）共线的位置。

A．连杆 B．从动件 C．机架 D．摇杆3. 对心曲柄滑块机构的行程速比系数一定（）。

A. 大于1B. 等于1C. 小于l D不一定4．下述几种运动规律中，（）既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律 B．摆线运动规律（正弦加速度运动规律）C．二次函数运动规律 D．简谐运动规律（余弦加速度运动规律）5.渐开线在基圆上的压力角为（）。

专升本《机械设计基础》专升本习题及答案一、选择题（每题 3 分，共 30 分）1、在平面机构中，若引入一个高副将引入（）个约束。

A 1B 2C 3D 0答案：A解析：在平面机构中，一个高副引入一个约束。

2、平面四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，当以最短杆为机架时，机构为（）。

A 双曲柄机构B 双摇杆机构C 曲柄摇杆机构D 不确定答案：A解析：平面四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，当以最短杆为机架时，机构为双曲柄机构。

3、渐开线标准直齿圆柱齿轮的齿根圆（）大于基圆。

A 一定B 不一定C 一定不D 无法确定答案：B解析：渐开线标准直齿圆柱齿轮的齿根圆不一定大于基圆，当齿数较少时，齿根圆可能小于基圆。

4、在带传动中，打滑是（）。

A 不可避免的B 可以避免的C 过载时才会发生D 以上都不对答案：C解析：在带传动中，打滑是由于过载引起的，是可以避免的。

5、普通平键的工作面是（）。

A 上、下表面B 两侧面C 端面上D 以上都不对答案：B解析：普通平键的工作面是两侧面。

6、滚动轴承在一般转速下的主要失效形式是（）。

A 疲劳点蚀B 塑性变形C 胶合D 磨损答案：A解析：滚动轴承在一般转速下的主要失效形式是疲劳点蚀。

7、一对渐开线标准直齿圆柱齿轮正确啮合的条件是（）。

A 模数相等B 压力角相等C 模数和压力角分别相等D 以上都不对答案：C解析：一对渐开线标准直齿圆柱齿轮正确啮合的条件是模数和压力角分别相等。

8、螺纹连接防松的根本问题在于（）。

A 增加螺纹连接的轴向力B 增加螺纹连接的横向力C 防止螺纹副的相对转动 D 增加螺纹连接的刚度答案：C解析：螺纹连接防松的根本问题在于防止螺纹副的相对转动。

9、在设计轴时，采用的一般步骤为（）。

A 先进行结构设计，再按转矩计算轴径B 先按转矩计算轴径，再进行结构设计 C 按弯扭合成强度计算轴径，再进行结构设计 D 按许用弯曲应力计算轴径，再进行结构设计答案：B解析：在设计轴时，一般先按转矩计算轴径，再进行结构设计。

机械设计基础考试试题库（选择题）一、选择题（本大题共小题，每小题分，共分）在每小题列出的四个备选项中只有一个就是符合题目要求的,请将其代码填 写在题后的括号内。

错选、多选或未选均无分。

1. 机器中各运动单元称为（D ）A 、零件B 、部件C 、机构D 、构件2. 在平面机构中，每增加一个低副将引入（C ）A 、0个约束B 、1个约束C 、2个约束D 、3个约束3. 当机构中主动件数目（B ）机构自由度数目时，该机构具有确定的相对运动。

A 、小于B 、等于C 、大于D 、大于或等于4. 曲柄摇杆机构处于死点位置时，角度等于零度的就是（B ）A 、压力角B 、传动角C 、极位夹角D 、摆角5. 皎链四杆机构中，若最短杆与最长杆长度之与小于其余两杆长度之与 ，则为了 获得曲柄摇杆机构，其机架应取（B ）A 、最短杆B 、最短杆的相邻杆C 、最短杆的相对杆D 、任何一杆6. 在曲柄滑块机构中，若取曲柄为机架时，则可获得（A ）A 、曲柄转动导杆机构B 、曲柄摆动导杆机构C 、摆动导杆滑块机构D 、移动导杆机构7. 凸轮机构的从动件选用等速运动规律时，其从动件的运动（A ）A 、将产生刚性冲击B 、将产生柔性冲击C 、没有冲击D ＞既有刚性冲击乂有柔性冲击8. 在设计直动平底从动件盘形凸轮机构时，若出现运动失真现象，则应（B ）A 、减小凸轮基圆半径C 、减小平底宽度D 9. 能满足超越要求的机构就是 A 、外啮合棘轮机构 B C 、外啮合槽轮机构 D 10. 槽轮机构所实现的运动变换就是（C ）A 、变等速连续转动为不等速连续转动B 、变等速连续转动为移动C 、变等速连续转动为间歇转动D 、变等速连续转动为摆动 11. 安装飞轮不能达到调节机械非周期性速度波动目的的原因就是（C ） B 、增大凸轮基圆半径 、增加平底宽度 （B ） 、内啮合棘轮机构、内啮合槽轮机构A、飞轮的作用只就是“吸收”能量B、飞轮的作用只就是“释放”能量C、它既不能创造出能量，也不能消耗能量»飞轮的作用只就是“吸收”与“释放”能量。

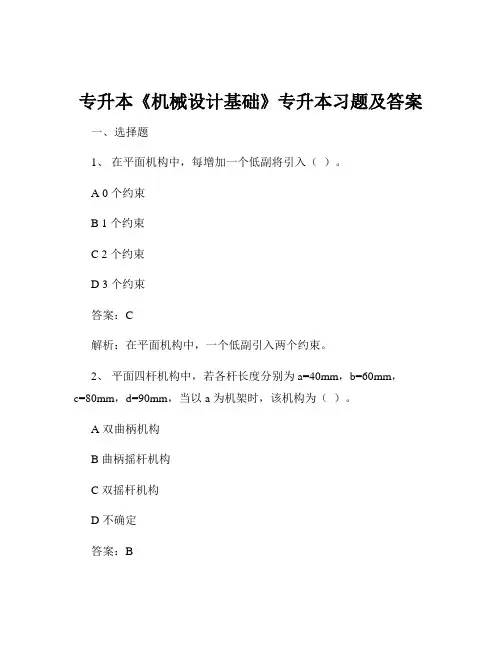

专升本《机械设计基础》专升本习题及答案一、选择题1、在平面机构中，每增加一个低副将引入（）。

A 0 个约束B 1 个约束C 2 个约束D 3 个约束答案：C解析：在平面机构中，一个低副引入两个约束。

2、平面四杆机构中，若各杆长度分别为 a=40mm，b=60mm，c=80mm，d=90mm，当以 a 为机架时，该机构为（）。

A 双曲柄机构B 曲柄摇杆机构C 双摇杆机构D 不确定答案：B解析：因为 40 ＋ 90 ＜ 60 ＋ 80，且最短杆 a 为机架，所以是曲柄摇杆机构。

3、渐开线齿轮的齿廓曲线形状取决于（）。

A 分度圆B 齿顶圆C 齿根圆D 基圆答案：D解析：渐开线的形状取决于基圆的大小。

基圆越大，渐开线越平直；基圆越小，渐开线越弯曲。

4、标准直齿圆柱齿轮的齿顶高系数 ha 为（）。

A 08B 1C 12D 15答案：B解析：标准直齿圆柱齿轮的齿顶高系数 ha 通常取 1。

5、一对标准直齿圆柱齿轮正确啮合的条件是（）。

A 模数相等，压力角相等B 模数相等，压力角不等C 模数不等，压力角相等D 模数不等，压力角不等答案：A解析：一对标准直齿圆柱齿轮正确啮合的条件是模数相等且压力角相等。

二、填空题1、机器一般由_____、＿____、＿____和_____四个部分组成。

答案：动力部分、传动部分、执行部分、控制部分2、平面运动副按其接触形式可分为_____和_____。

答案：低副、高副3、铰链四杆机构中，最短杆与最长杆长度之和小于或等于其余两杆长度之和时，若取最短杆为机架，则得到_____机构；若取最短杆的邻边为机架，则得到_____机构；若取最短杆的对边为机架，则得到_____机构。

答案：双曲柄、曲柄摇杆、双摇杆4、齿轮传动的主要失效形式有_____、＿____、＿____、＿____和_____。

答案：轮齿折断、齿面磨损、齿面点蚀、齿面胶合、塑性变形5、带传动的主要失效形式是_____和_____。

《机械设计基础》试题一一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.在如图所示的齿轮—凸轮轴系中，轴4称为( A )A零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( B )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( D )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( A )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( C )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( B )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( A )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( C )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD.σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( A )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( C )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( A )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( C )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( B )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( B )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( A )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数YFS值有关的参数是( C )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( B ) （注：下标t 表示端面，a 表示轴向，1表示蜗杆、2表示蜗轮）A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β 19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( D ) A.凸缘联轴器 B.齿式联轴器 C.万向联轴器 D.弹性柱销联轴器 20.带传动的主要失效形式是带的( A )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀 二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和受力情况。

CHENGCHENG 《机械设计基础》考试题库一、填空题1.机械是（机器）和（机构）的总称。

2.机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。

3.平面机构的自由度计算公式为：（32）。

4.已知一对啮合齿轮的转速分别为n i、n2,直径为 D i、D2，齿数为 z i、Z2，则其传动比（n i2）= （ D21）= （ Z2/ Z1）。

5.在传递相同功率下，轴的转速越高，轴的转矩就（越小）。

6.在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。

7.平面连杆机构的死点是指（从动件与连杆共线的）位置。

8.平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。

9.凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。

10.带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。

11.带传动工作时的最大应力岀现在（紧边开始进入小带轮）处，其值为：bb 1 + b b1+b Co12.渐开线的形状取决于（基）圆。

13.一对齿轮的正确啮合条件为：（m1= m2）与（1 = 2）o14.一对齿轮连续传动的条件为：（重合度 1 ）o15.齿轮轮齿的失效形式有（齿面点蚀）、（胶合）、（磨损）、（塑性变形）和（轮齿折断）。

16.蜗杆传动是由（蜗杆、蜗轮）和（机架）组成。

17.常用的轴系支承方式有（向心）支承和（推力）支承。

18.轴承6308,其代号表示的意义为（6:深沟球轴承、3 :直径代号，08:内径为①40） o19.润滑剂有（润滑油）、（润滑脂）和（气体润滑剂）三类。

20.轴按所受载荷的性质分类，自行车前轴是（心轴）。

21.在常用的螺纹牙型中（矩形）形螺纹传动效率最高，（三角）形螺纹自锁性最好。

22.轴承可分为（滚动轴承）与（滑动轴承）两大类。

机 械 设 计 基 础 试 题一、填空题（5小题，共12分）1．（本小题3分）有三个机械系统，它们主轴的ma x ω和nim ω分别是：A ．1025rad/s ， 975rad/s B. 512.5rad/s 487.5rad/sC. 525rad/s ，475rad/s其中，运转最不均匀的是 ，运转最均匀的是 。

2．（本小题2分）在凸轮机构几种基本的从动件运动规律中， 运动规律使凸轮机构产生刚性冲击。

运动规律产生柔性冲击， 运动规律则没有冲击。

3．（本小题2分）按标准中心距安装的渐开线直齿圆柱标准齿轮，节圆与 重合，啮合角在数值上等于 上的压力角。

4．（本小题2分）渐开线斜齿圆柱齿轮的标准参数在 面上；在尺寸计算时应按 面参数代入直齿轮的计算公式。

5．（本小题2分）两构件之间以线接触所组成的平面运动副，称为 副，它产生 个约束，而保留了 个自由度。

二、试求以下各题（4小题，共24分）1．（本小题7分）在图1所示对心直动尖顶从动件盘形凸轮机构中，凸轮为一偏心圆，O 为凸轮的几何中心，O 1为凸轮的回转中心。

直线AC 与BD 垂直，且mm OA O O 3021==，试计算： （1）该凸轮机构中C 、D 两点的压力角；（2）该凸轮机构从动件的行程h 。

2．（本小题5分）在图2所示盘状转子上有两个平衡质量：m 1=1.5kg ，m 2=0.8kg ，r 1=140mm ，r 2=180mm ，相位如图所示。

现用去重法来平衡，求所需挖去的质量的大小和相位（设挖质量处的半径r =140mm ）。

图1 图23．（本小题7分）如图3所示的重量G =40N 的滑块1，在倾角β=30°的P 力作用下沿水平面作等速运动，若接触面的摩擦系数ƒ=0.286，试用图解法求驱动力P 。

图3 图44．（本小题5分）试求图4所示机构的自由度（如有复合铰链，局部自由度、虚约束，需指明所在之处）。

图中，凸轮为定径凸轮。
