避雷器监测器使用使用说明书

目录一、产品开发背景----------------------------------3二、国内外现状------------------------------------3三、产品概述--------------------------------------5四、适用范围--------------------------------------5五、规范与标准------------------------------------6六、产品主要功能及技术指标------------------------6七、系统总体结构----------------------------------7八、安装与调试------------------------------------9九、售后服务--------------------------------------9一、产品开发背景避雷器是电力行业电力生产中的重要一次设备，它在变电站（升降压站）及线路中的主要作用是保护其它设备免遭雷电过电压和系统浪涌过电压的伤害。

从上世纪八十年代开始，金属氧化物（ZnO）避雷器（MOA）逐步取代了SiC 避雷器，由于金属氧化物避雷器良好的伏安特性，使得电力生产中的主要设备的保护水平有了质的飞跃。

随着MOA的普及，它本身的运行状态越来越得到行业的重视。

上世纪九十年代福州亿森电力设备有限公司吸收国外先进经验，首先实现了MOA的在线监测，上世纪末本世纪初电力行业状态检修理论的提出极大地促进了状态监测技术的发展，为找到更及时、更精确、更有效的监测手段指明了方向。

状态检修理论的基础是状态监测，而状态监测的手段是靠先进的技术来实现的。

由于无线通讯、网络、计算机技术的普及和发展，为我们实现状态监测提供了可靠的保证。

MOA避雷器由于受生产工艺、生产材料、运行环境等多重因素的影响，经常会出现其受潮和ZnO阀片老化等现象，最终导致其泄漏电流超标，而泄漏全电流中阻性电流的增大是导致MOA热崩溃（爆炸）的根本原因。

氧化锌避雷器监测说明书一、概述系统通过安装每组氧化锌避雷器接地线上的泄漏电流和冲击大电流传感器，对氧化锌避雷器的工频泄漏电流、雷击动作电流峰值进行采样。

通过分布式安装的监测单元对信号进行采集、处理、转换为数字信号。

由无线通信网络或CAM总线组网后连接至站内的保护小室（主控室）的网关或服务器上。

网关完成数据保存及数据远传，工作站或远方服务器完成数据分析、处理及打印。

氧化锌在线监测系统由氧化锌在线监测装置、系统网关服务器及系统后台服务器组成。

系统采用数字化总线技术，杜绝被测信号的长远距离传输及地电位的影响。

信号取样采用穿芯结构的零磁通设计技术，快速采集大动态范围的电流信号，电流采样信号由硬件自动控制，能真实有效地反映氧化锌避雷器正常运行时的阻性基波电流及1、3、5、7、9次谐波电流，并在软件上采用数字信号处理技术及分析系统，可有效地滤除干扰，使采集信号不受环境温度及电磁干扰的影响。

系统与被监测氧化锌避雷器的一次回路无直接电气连接，不影响安全运行，结构简单，便于施工和维护。

金属氧化锌避雷器是容性设备中非常重要的一种设备，它保证电力系统及用电设备免受雷电和操作过电压危害，对电力系统的安全运行起着重要的作用。

在电网运行电压的作用下，其本体要流通电流，电流中的有功分量将使氧化锌阀片发热，继而引起伏安特性的变化，长期作用的结果将导致氧化锌阀片老化，一旦系统中有过电压产生，将会使氧化锌产生热崩溃，甚至使氧化锌爆炸，从而使氧化锌失去保护作用。

二、主要特点◆实时监控氧化锌避雷器泄漏全电流。

◆实时监控氧化锌避雷器泄漏阻性电流。

◆实时记录发生雷击的次数和峰值的大小，以便于查找原因时能作为依据。

◆氧化锌避雷器在线监测单元实时监测氧化锌避雷器的雷击电流峰值及雷击次数的数据，并不断向后台监测和诊断系统发送实时数据，通过后台的数据处理和诊断计算，做到避雷器运行工况的实时监测，实现远程监测的目的。

◆既可作为设备绝缘在线监测系统的一部分，也可单独安装使用，独立组成避雷器的在线监测系统。

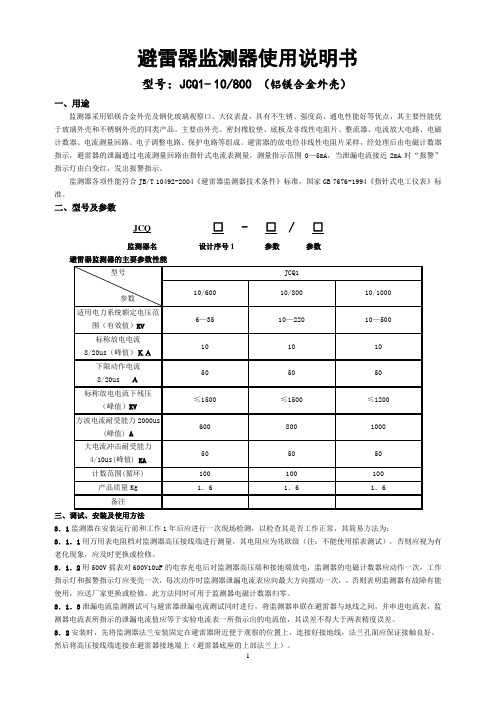

避雷器监测器使用说明书型号：JCQ1-10/800 （铝镁合金外壳）一、用途监测器采用铝镁合金外壳及钢化玻璃观察口、大仪表盘，具有不生锈、强度高、通电性能好等优点，其主要性能优于玻璃外壳和不锈钢外壳的同类产品。

主要由外壳、密封橡胶垫、底板及非线性电阻片、整流器、电流放大电路、电磁计数器、电流测量回路、电子调整电路、保护电路等组成。

避雷器的放电经非线性电阻片采样，经处理后由电磁计数器指示，避雷器的泄漏通过电流测量回路由指针式电流表测量，测量指示范围0—5mA，当泄漏电流接近2mA时“报警”指示灯由白变红，发出报警指示。

监测器各项性能符合JB/T 10492-2004《避雷器监测器技术条件》标准，国家GB 7676-1994《指针式电工仪表》标准。

二、型号及参数JCQ □- □ / □监测器名设计序号1 参数参数避雷器监测器的主要参数性能三、调试、安装及使用方法3．1监测器在安装运行前和工作1年后应进行一次现场检测，以检查其是否工作正常，其简易方法为：3．1．1用万用表电阻档对监测器高压接线端进行测量，其电阻应为兆欧级（注：不能使用摇表测试），否则应视为有老化现象，应及时更换或检修。

3．1．2用500V摇表对600V10uF的电容充电后对监测器高压端和接地端放电，监测器的电磁计数器应动作一次，工作指示灯和报警指示灯应变亮一次，每次动作时监测器泄漏电流表应向最大方向摆动一次，。

否则表明监测器有故障有能使用，应送厂家更换或检修。

此方法同时可用于监测器电磁计数器归零。

3．1．3泄漏电流监测测试可与避雷器泄漏电流测试同时进行，将监测器串联在避雷器与地线之间，并串进电流表，监测器电流表所指示的泄漏电流值应等于实验电流表一所指示出的电流值，其误差不得大于两表精度误差。

3．2安装时，先将监测器法兰安装固定在避雷器附近便于观察的位置上，连接好接地线，法兰孔面应保证接触良好。

然后将高压接线端连接在避雷器接地端上（避雷器底座的上部法兰上）。

FYZ-BLQ10避雷器在线监测系统用户手册淄博福益电气科技有限公司目录一、前言 (3)二、系统概述 (3)三、系统特点 (4)四、系统架构 (5)五、注意事项 (9)六、完善售前服务方案选择 (9)七、售后服务 (9)FYZ-BLQ10型MOA避雷器状态监测管理系统一、前言近年来，金属氧化物（MOA）无间隙避雷器具有优越的保护特性，通流容量大，内部结构简单，自身重量轻，维护少等优点，因此在电力系统中获得了广泛的运用。

MOA避雷器性能的好坏直接影响电力系统安全运行，因MOA避雷器长期在工频高电压的作用下，会逐渐老化，而靠一年一次预试来发现MOA避雷器的老化是不够的，即使在预试中合格的MOA避雷器，在运行中可能发生击穿损坏，保护特性下降，则将会产生极其严重的后果，为保障MOA避雷器安全运行，必须对MOA 避雷器进行严格监测。

目前监测MOA避雷器的方法采用漏电流及动作记录器实现在线监测，它的工作原理在正常的运行电压下，通过避雷器的漏电流的变化由电流表测得，当流过强大的动作电流时将从漏电流测量回路中被转到计数器回路，计数器的动作利用通过动作电流的能量来实现记录动作的次数。

装有MOA避雷器漏电流及动作记录器后，导则规定每天抄表一次，除记录漏电流外，还应记录时间、运行电压、环境温度、气候状况等参数，进行监督和管理。

这些方法都必须依靠大量人力来完成，而且有一定的局限性，难免疏忽大意，在人工巡查还有一个时效性差的弊端，往往不能及时发现隐患。

如不及时发现，就成为事故的苗头和隐患，要彻底解决并及时掌握MOA避雷器运行状态，必须采用一种“在线、实时、远传、智能、可靠”的监测方式，但目前常用的MOA避雷器漏电流及动作记录器都不能实现分级报警及数据的传输。

对无人值班变电站综合自动化系统和变电站运行管理系统均不能支持。

二、系统概述随着电力企业的技术进步，110kV变电站已大量实现无人值班，220kV变电站的无人值班也已进入实施阶段。

JCQ3A型避雷器监测器（原JCQ-C2型）使用说明书2008.3JCQ3A型（原JCQ-C2型）避雷器监测器使用说明书1 概述JCQ3A型避雷器监测器是串联在避雷器接地回路，集监测避雷器泄漏电流和记录避雷器动作次数于一体的在线监测仪器。

适用于500kV及以下电压等级的无间隙氧化锌避雷器，使用环境条件与配套避雷器相同。

监测器主要由信号输入电路、保护电路、电流测量电路和放电记数电路等组成。

2 产品性能和特点2.1 采用铸铝外壳，美观大方。

2.2 两位电磁式计数器记录避雷器放电次数。

循环累加数字计数，清晰明显、自动归零。

2.3 模拟指示电流表监测避雷器的泄漏电流。

电流表在泄漏电流测量量程内采用彩色刻度分别标度出避雷器泄漏电流的运行区域，大大方便用户判断避雷器的运行状况。

绿色：表示所测泄漏电流在避雷器正常工作电流范围内，避雷器工作正常。

黄色：表示所测泄漏电流不在避雷器正常工作电流范围内，线路及避雷器需进行检查及监控。

红色：表示所测泄漏电流已超出避雷器正常工作电流范围，避雷器需检修或更换。

2.4 超量程显示。

当避雷器泄漏电流超过电流表基本量程时超量程指示灯亮。

2.5 监测器电流表采用不同的量程，以适用于500kV及以下电压等级的各型避雷器。

2.6 监测器符合机械行业标准JB/T 10492-2004《交流无间隙金属氧化物避雷器用监测器》。

2.7 JCQ3A型避雷器监测器的主要性能参数详见表1。

3 安装方法3.1 首先检查监测器的外观有无破损、电流表指针是否在零位。

3.2 监测器的电流表校准及记数动作试验（详见4检验方法）。

3.3 安装3.3.1 安装时先将监测器的接地安装端面进行处理，以保证可靠接触。

3.3.2 安装方法监测器应串接于避雷器与地之间。

首先参照监测器的外型安装尺寸图，在避雷器底部法兰与地之间利于观测的合适位置，用φ10×35的螺栓（自带）通过监测器的接地安装端将其固定，接地安装端可靠接地；其次将避雷器的底部法兰与监测器的输入端通过排线牢固连接。

ALCT避雷器在线监测装置使用说明书Ver 4.12009年4月ALCT避雷器在线监测装置使用说明书Ver4.1目录1.前言 (3)2.系统图 (3)3.装置特性 (4)4.工作原理 (4)5.技术参数 (5)6.结构和外形 (5)7.操作和注意事项 (6)8.现场处理单元ALCT‐MONITOR (7)8.1 外形及安装尺寸 (7)8.2 面板介绍 (8)8.3 操作说明 (8)2 HZ E&AALCT 避雷器在线监测装置使用说明书Ver4.1HZ E&A 31.前言避雷器是电网中保护电力设备免受过电压危害的重要电器设备，其本身运行状况的好坏将直接影响到电力系统的安全。

避雷器在线监测是有效检测避雷器内部是否受潮或内部元件是否异常等情况的手段。

ALCT 避雷器在线监测装置除了具有监测避雷器放电动作的功能外，还能监测避雷器泄漏电流的实时变化，及时对避雷器的工作状态给出可靠的运行参数，预防事故的发生，提高电力系统运行的可靠性。

其远程通信功能，可以将避雷器泄漏电流及动作次数等数据通过现场处理单元传送到后台计算机，通过监视软件进行实时监测和数据分析，减轻了人员抄表的工作量，同时为避雷器运行状况分析提供了可靠的数据支持。

注意：为了安全操作ALCT 避雷器在线监测装置，在进行安装、维护和设置前，请务必阅读本说明书，以便能正确使用该设备。

2.系统图ALCT 避雷器在线监测装置使用说明书Ver4.14HZ E&A3.装置特性监测仪具有卓越的操作性能和长期的可靠性，具有以下特征：1) 工作灵敏度非常高，可在最小冲击电流为30A （波形∶8/20μs ）状态下动作，并在40ms 时间间隔下准确计数；2) 具有耐100kA （4/10μs ，2次）大电流冲击能力，足以与避雷器相匹配； 3) 体积小、重量轻，易于安装； 4) 无需辅助电源；5) 具有远程监测接口，可实现与远程监测设备方便的连接。

JCQ系列避雷器监测器使用说明书1、特征JCQ系列避雷器监测器，是串联在避雷器下面用来监测泄漏电流和记录避雷器路动作次数的一种装置，2/800避雷器漏电流指示型计数器有220KV及以下电力系统各避雷器；5/1800型避雷器漏电流指示型计数器用于500KV及以下电力系统各种避雷器使用的环境条件与相连接避雷相同。

3型为定制型。

避雷器监测器的特点的数字显示计数，电流指针指示，耐震动。

2、结构和性能监测器主要由信号输入电路、电流测量电路，放电计数电路和保护电路组成。

正常情况下，避雷器泄漏电流直接由电流表指示出来，测量范围为0-2mA或0-5mA，电流表用彩色刻度分别标度出避雷器泄漏电流运行区域。

大大方便用户判断避雷器的运行状况，其中：绿色：表示所测泄漏电流在避雷器正常工作电流范围内，避雷器工作正常。

黄色：表示所测量泄漏电流不在避雷器正常工作电流范围内，线路及避雷器需进行检查或更换。

注意：量程超出绿色范围，计数器接地保护装置将开始工作，对应的读数将小于实际值。

当泄漏电流超出测量范围时，超量程指示灯亮。

避雷器动作时由计数器累加记录放电次数，计数器采用三位电磁式计数器，满度后自动回零，循环计数工作，不清零。

计数单位性能符合JB2440-91《避雷器用放电计数器》中华人民共和国机械行业标准，电流显示单元性能符合国家GB7676-94《指针式电工仪表》标准。

3、安装1、安装示意图图一 JCQ系列避雷器监测器安装示意图JCQ-避雷器监测器 MOA-氧化锌避雷器 D-避雷器底座 L-导线2、安装方法首先用直径大于2.5mm的导线L，将避雷器底座D的两端（上法兰与下法兰）牢固地短接，先接底座下法兰，后接底座上法兰，使避雷器MOA的下端可靠接地，如图一所示。

将监测器JCQ-2/800牢固地安装在避雷器底座上法兰与下法兰之间，如图所示。

首先将监测器JCQ-2/800的外壳做为接地端接在底座下端，然后将监测器JCQ-2/800的高压出线端在避雷器MOA的下端。

JCQ3A型避雷器监测器（原JCQ-C2型）使用说明书来自资料搜索网(), 海量资料下载2008.3JCQ3A型（原JCQ-C2型）避雷器监测器使用说明书1 概述JCQ3A型避雷器监测器是串联在避雷器接地回路，集监测避雷器泄漏电流和记录避雷器动作次数于一体的在线监测仪器。

适用于500kV及以下电压等级的无间隙氧化锌避雷器，使用环境条件与配套避雷器相同。

监测器主要由信号输入电路、保护电路、电流测量电路和放电记数电路等组成。

2 产品性能和特点2.1 采用铸铝外壳，美观大方。

2.2 两位电磁式计数器记录避雷器放电次数。

循环累加数字计数，清晰明显、自动归零。

2.3 模拟指示电流表监测避雷器的泄漏电流。

电流表在泄漏电流测量量程内采用彩色刻度分别标度出避雷器泄漏电流的运行区域，大大方便用户判断避雷器的运行状况。

绿色：表示所测泄漏电流在避雷器正常工作电流范围内，避雷器工作正常。

黄色：表示所测泄漏电流不在避雷器正常工作电流范围内，线路及避雷器需进行检查及监控。

红色：表示所测泄漏电流已超出避雷器正常工作电流范围，避雷器需检修或更换。

2.4 超量程显示。

当避雷器泄漏电流超过电流表基本量程时超量程指示灯亮。

2.5 监测器电流表采用不同的量程，以适用于500kV及以下电压等级的各型避雷器。

2.6 监测器符合机械行业标准JB/T 10492-2004《交流无间隙金属氧化物避雷器用监测器》。

2.7 JCQ3A型避雷器监测器的主要性能参数详见表1。

3 安装方法3.1 首先检查监测器的外观有无破损、电流表指针是否在零位。

3.2 监测器的电流表校准及记数动作试验（详见4检验方法）。

3.3 安装3.3.1 安装时先将监测器的接地安装端面进行处理，以保证可靠接触。

3.3.2 安装方法监测器应串接于避雷器与地之间。

首先参照监测器的外型安装尺寸图，在避雷器底部法兰与地之间利于观测的合适位置，用φ10×35的螺栓（自带）通过监测器的接地安装端将其固定，接地安装端可靠接地；其次将避雷器的底部法兰与监测器的输入端通过排线牢固连接。
