【CN109463118A】一种花椒采摘设备【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021700338.5(22)申请日 2020.08.15(73)专利权人 珙县启洪花椒种植专业合作社地址 644500 四川省宜宾市珙县石碑乡司堡村6组23号(72)发明人 余启洪　杜中勇　杜钟强　杜钟华　(74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 戴秀秀(51)Int.Cl.A01D 46/00(2006.01)A01D 46/253(2006.01)(54)实用新型名称一种花椒采收机(57)摘要本实用新型涉及花椒采摘技术领域，且公开了一种花椒采收机，包括机架所述机架的外壁上方固定安装有手柄，所述机架的前端固定安装有伸缩按钮，所述伸缩按钮的下方固定安装有照明灯，所述照明灯与机架固定连接，所述机架尾部的后壁开设有充电口，所述充电口的左下方开设有延伸杆口，所述机架的尾部开设有凹槽，所述凹槽的内腔固定安装有蓄电池，所述机架内腔设置有硬质套筒，所述硬质套筒的尾端设置有电机，所述蓄电池的左侧与连接杆固定连接。

本实用新型通过在机架的尾部开设连接杆口，可根据采摘情况来设置杆体的长度，可固定延伸杆来辅助花椒采摘机采摘高空的花椒，设置简单，小巧灵活，解决了高处花椒难以顺利采摘的问题。

权利要求书1页 说明书3页 附图2页CN 212910830 U 2021.04.09C N 212910830U1.一种花椒采收机，包括机架(1)，其特征在于：所述机架(1)外壁的上方固定安装有手柄(2)，所述机架(1)的前端固定安装有伸缩按钮(3)，所述伸缩按钮(3)的下方固定安装有照明灯(4)，所述照明灯(4)与机架(1)固定连接，所述机架(1)尾部的后壁开设有充电口(15)，所述充电口(15)的左下方开设有延伸杆口(14)，所述机架(1)的尾部开设有凹槽(16)，所述凹槽(16)的内腔固定安装有蓄电池(9)，所述机架(1)内腔设置有硬质套筒(17)，所述硬质套筒(17)的尾端设置有电机(10)，所述电机(10)的两侧均固定连接有连接杆(11)，所述蓄电池(9)的左侧与连接杆(11)固定连接，所述电机(10)的左侧与连接杆(11)固定连接，所述连接杆(11)的左侧固定连接有驱动杆(13)，所述驱动杆(13)的外壁设置有伸缩弹簧(12)且所述伸缩弹簧(12)通过驱动杆(13)与电机(10)传动连接，所述伸缩弹簧(12)的左侧固定连接有采摘机头(5)，所述采摘机头(5)的左侧可拆卸安装有割刀(8)，所述割刀(8)的外壁可拆卸安装有防护罩(6)，所述采摘机头(5)的外壁开设有孔洞，所述孔洞通过内部的连杆活动连接有螺母(7)。

专利名称：一种花椒采摘装置
专利类型：发明专利
发明人：杨柯,程超然,李鑫阳,田李莹,宋华明,林晖申请号：CN201811475209.8
申请日：20181204
公开号：CN109429706A
公开日：
20190308
专利内容由知识产权出版社提供
摘要：本发明公开了一种花椒采摘装置，包括矩形板，矩形板的右侧面前后两端前后两个分别设有前壳体和后壳体，后壳体的前侧面与前壳体的后侧面相卡接，矩形板的左侧面上端中部设有手柄座，手柄座的外侧面上端右侧设有按压开关组，矩形板的左侧面下端设有移动电源，矩形板的右侧面下端中部设有挂接头，挂接头的上表面设有门碰开关座，本花椒采摘装置，结构紧凑，操作方便，使用时占用空间小，快速高效的对花椒进行采摘，同时又能避免花椒树刺伤采摘工人，通过风扇可以快速将花椒引流到储存舱内，出料口挡板的设置方便了存储仓内花椒的卸料，通过前电源固定卡和后电源固定卡可以对移动电源的位置进行固定。

申请人：洛阳智能农业装备研究院有限公司
地址：471000 河南省洛阳市伊滨区科技大道21号中意科技园409室
国籍：CN
代理机构：洛阳启越专利代理事务所(普通合伙)
代理人：吴楠
更多信息请下载全文后查看。

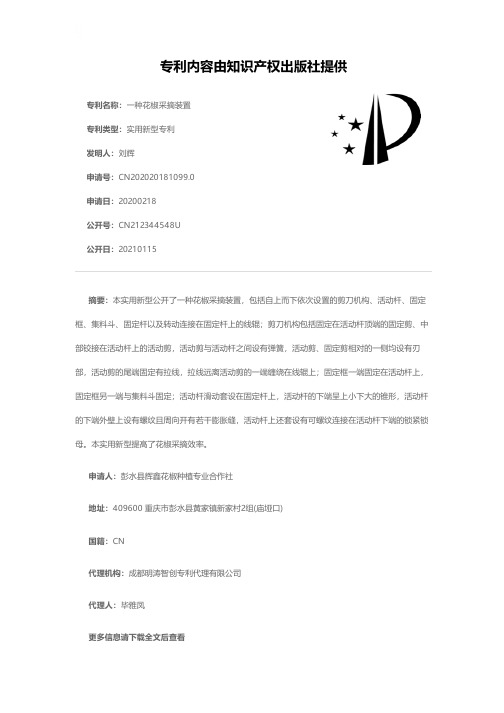

专利名称：一种花椒采摘装置专利类型：实用新型专利
发明人：刘辉
申请号：CN202020181099.0申请日：20200218
公开号：CN212344548U
公开日：
20210115
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种花椒采摘装置，包括自上而下依次设置的剪刀机构、活动杆、固定框、集料斗、固定杆以及转动连接在固定杆上的线辊；剪刀机构包括固定在活动杆顶端的固定剪、中部铰接在活动杆上的活动剪，活动剪与活动杆之间设有弹簧，活动剪、固定剪相对的一侧均设有刃部，活动剪的尾端固定有拉线，拉线远离活动剪的一端缠绕在线辊上；固定框一端固定在活动杆上，固定框另一端与集料斗固定；活动杆滑动套设在固定杆上，活动杆的下端呈上小下大的锥形，活动杆的下端外壁上设有螺纹且周向开有若干膨胀缝，活动杆上还套设有可螺纹连接在活动杆下端的锁紧锁母。

本实用新型提高了花椒采摘效率。

申请人：彭水县辉鑫花椒种植专业合作社
地址：409600 重庆市彭水县黄家镇新家村2组(庙垭口)
国籍：CN
代理机构：成都明涛智创专利代理有限公司
代理人：毕雅凤
更多信息请下载全文后查看。

专利名称：一种花椒采摘设备专利类型：发明专利
发明人：朱海东,施晶文,范劲松申请号：CN201711048177.9申请日：20171031
公开号：CN107624355A
公开日：
20180126
专利内容由知识产权出版社提供
摘要：本发明公开了一种花椒采摘设备，包括有手提盒和切割器，手提盒设置为筒形并且截面为三角形，手提盒设置有把手以及围绕把手的保护机构以保护使用者的手；切割器包括有手柄和切割刀，手柄内置有电机，手柄的端部设置有连杆，切割刀连接在连杆上，切割刀与电机传动连接，手柄上还连接有护手罩，护手罩遮盖使用者握持手柄的位置。

使用者一手持手提盒，另一手持切割器配合作业来采摘花椒，把手周边围绕保护机构以防止花椒树的刺刺伤使用者的手；切割器的手柄上同样设有护手罩以隔离花椒树的刺，由电机驱动切割刀旋转快速将花椒果实切割，然后花椒果实掉落到手提盒内，采摘作业效率高、简单便捷，能很好地保护使用者，避免受伤。

申请人：佛山科学技术学院
地址：528000 广东省佛山市禅城区江湾一路18号
国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：王国标
更多信息请下载全文后查看。

专利名称：一种花椒采收器专利类型：发明专利
发明人：沈金钟
申请号：CN201711032185.4申请日：20171029
公开号：CN109716926A
公开日：
20190507
专利内容由知识产权出版社提供
摘要：一种花椒采收器，有一根定刀杆，定刀杆的一头是水平向右折弯出的定刀头、另一头是水平向右折弯出的定握把，一个有凹形刀口的动刀片与定刀头铰接，使定刀头的刀口与动刀片的刀口形成弯剪；动刀片的刀口另一头是拉杆弯头，拉杆弯头有一个孔洞，该孔洞与一根拉杆的一头铰接，该拉杆的另一头还铰接在动握把的手柄上；定刀杆的定握把一头的折弯的部位上也有一个孔，与前述动握把一端的孔铰接，动握把作为一个剪刀式手柄的右边，而定握把作为一个剪刀式手柄的左边；定刀杆上还固定有一个托把，定刀杆的刀头端下面有一个收集斗。

本发明具有使用简便、能提高采收效率的优点，为花椒生产好帮手。

申请人：沈金钟
地址：350001 福建省福州市晋安区秀峰路219号蓝山四季9座704室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种花椒采收器专利类型：实用新型专利
发明人：和丽昌
申请号：CN201020531268.5申请日：20100916
公开号：CN201821674U
公开日：
20110511
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种花椒采收器，包括外筒1、内筒2、回力弹簧5、收集筒6，其特征是内筒2套在外筒1内，外筒1和内筒2的顶面对应开设上采摘孔10，外筒1和内筒2的上端侧面对应开设侧采摘孔3，侧采摘孔3和上采摘孔10的侧边为刀刃形，外筒1下端安装手柄7，在外筒1手柄7的上方左侧开一个1/4外筒1周长的滑孔9，滑孔9对应的内筒左侧安装板机8，回力弹簧5套在外筒1，回力弹簧5下端固定在板机8上，回力弹簧5上端固定在外筒1，收集筒6底面封闭，收集筒6上端与外筒1下端用螺纹连接。

本实用新型结构简单、操作方便，采收花椒的效率比手工采收提高3～4倍，特别适应于山区、半山区。

申请人：和丽昌
地址：674124 云南省丽江市玉龙县奉科乡奉联村牛角三社24号
国籍：CN
代理机构：昆明正原专利代理有限责任公司
代理人：陈左
更多信息请下载全文后查看。

专利名称：一种花椒采摘装置
专利类型：实用新型专利
发明人：万芳新,黄晓鹏,许迎春,刘英,范开欣,蒲军,宗煜翔申请号：CN201720255426.0
申请日：20170306
公开号：CN206948929U
公开日：
20180202
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种花椒采摘装置，包括采摘装置和收集装置，采摘装置包括连接杆，连接杆的一端连接有第一传动齿轮，第一传动齿轮通过销轴连接有刀片，连接杆的一侧设有壳体，壳体内设有微电机，微电机连接有第二传动齿轮，第二传动齿轮与所述第一传动齿轮之间通过链条连接，连接杆的另一端连接有操作把手，把手上设有控制开关，把手的内部设有蓄电池，蓄电池为所述微电机供电，所述采摘装置的下部连接有收集装置。

本实用新型结构简单，操作携带方便等优点，适用于不同的人群和地理环境，采摘装置的下方设置有收集装置，采摘装置上的刀片采摘下花椒后直接落进收集装置内，不会掉到地上，节省了劳动力，提高了花椒采摘效率。

申请人：甘肃农业大学
地址：730070 甘肃省兰州市安宁区营门村1号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种花椒采收系统专利类型：实用新型专利
发明人：尼克克底
申请号：CN201822076038.3申请日：20181211
公开号：CN209299750U
公开日：
20190827
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种花椒采收系统，包括撑杆、连接在撑杆前端的采摘头，所述采摘头包括壳体、安装于壳体内的旋切装置，还包括通过软管与所述壳体相连的收集器，所述收集器内还设置有用于为采摘头提供抽吸力的风机，所述撑杆包括外套管及内套管，所述外套管的后端套设在内套管的前端上，且外套管可沿着内套管的轴线相对于内套管滑动，外套管可绕内套管转动；还包括套设在内套管上的螺旋弹簧，所述螺旋弹簧的一端固定于外套管的后端，另一端固定于内套管上；还包括固定于内套管后端的腰带；所述外套管的后端还设置有操作柄；采摘头的采摘口位于采摘头的侧面上。

本采收系统可灵活适应花椒果实采摘点的变换，从而达到提高采收效率的目的。

申请人：尼克克底
地址：626204 四川省甘孜藏族自治州九龙县踏卡乡耳朵铺子村耳朵铺子组
国籍：CN
更多信息请下载全文后查看。

专利名称：一种花椒采集器
专利类型：发明专利
发明人：宋依纳
申请号：CN201810065247.X 申请日：20180123
公开号：CN108260406A
公开日：
20180710
专利内容由知识产权出版社提供
摘要：本发明涉及作物种植技术领域，特别是涉及一种花椒采集器；工作方式符合花椒的生长特性，采集效果较强，实用性较高；并且，其工作模式多样，可有效对采集的花椒进行适当处理，从而提高其使用可靠性；包括机体、底板、连接盘、导流板和多组活动板，机体内设置有工作腔，机体的顶端设置有入料口，导流板安装在入料口处；还包括转轴、转动板、两组第一固定架、两组第二固定架、两组转辊、第一电机、皮带和传动带，转动板安装在转轴顶端，传动带套设在两组转辊上，多组活动板均固定在传动带的侧壁上；还包括第二电机、搅拌叶、两组滑轨、滤网板和超音波清洗器，两组滑轨分别安装在工作腔的左侧壁和右侧壁上，滤网板安装在两组滑轨上方。

申请人：宋依纳
地址：325200 浙江省温州市瑞安市玉海街道第一巷32号
国籍：CN
代理机构：北京轻创知识产权代理有限公司
代理人：谈杰
更多信息请下载全文后查看。
