1 适用范围1．0．１本标准适用于水电水利工程中的岩体加固及混凝土结构后张预应力锚索施工。
1．0.2本标准可供其他工程的岩体加固及混凝土结构后张预应力锚索施工参考。
2 引用标准ﻭ下列标准所包含的条文,通过在本标准中引用而构成本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修改,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T ５2２4—２0０３预应力混凝土用钢绞线ＧB/T143７0—200０预应力筋用锚具、夹具和连接器GB/T50326—2０01 建设工程项目管理规范DL/T５1００—1999 水工混凝土外加剂技术规范DＬ/T5１２3—2000 水电站基本建设工程验收规程ＤL/T5１44—200１水工混凝土施工规范DL/Ｔ514８—2001 水工建筑物水泥灌浆施工技术规范DL/T5１７6—200３水电工程预应力锚固设计规范SL４6—9４水工预应力锚固施工规范SL1７６—1997 水利水电工程施工质量评定规程JG300６—９３有粘结预应力筋JＧ３０07—93 无粘结预应力筋专用防腐润滑脂JG/T30１3—94 金属螺旋管JG/T3６6３—92 给水用高密度聚乙烯管材ＪG/Ｔ５02８—93 预应力用液压千斤顶3 名词术语3.０.1预应力钢绞线Prｅstｒｅssing steel stｒaｎd用于对岩体、混凝土结构物施加预应力的由多根高强钢丝捻制成的低松驰线束。
3.0.2预应力锚索Prｅｓｔrｅｓsｉnｇ tｅｎdon由锚具、预应力钢绞线及附件组成的结构件。
3.0.3预应力钢绞线—锚具组装件Presｔreｓｓing tendon aｎｃhora ｇｅ asｓeｍblｙ预应力钢绞线与锚具装配的受力单元。
３.0.4有粘结预应力锚索Bｏnded preｓｔrｅssiｎg ｔendon预应力锚索经张拉锁定、灌浆后，其张拉段与被锚固介质无相对滑动的预应力锚索。
3.0.5无粘结预应力锚索Unboｎded prestrｅｓｓing tｅndon预应力钢绞线经专用防腐脂油敷涂和外包层处理,张拉锁定后其张拉段在被锚固介质内可相对滑动的预应力锚索。

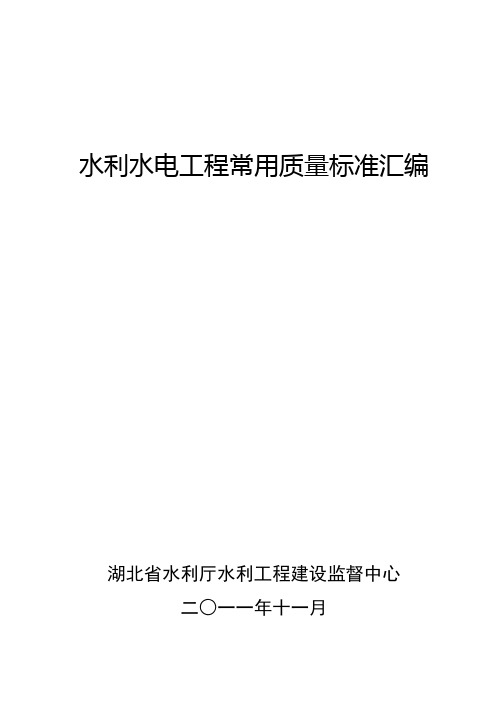

水利水电工程常用质量标准汇编湖北省水利厅水利工程建设监督中心二○一一年十一月目录一、水泥ﻩ错误!未定义书签。
二、钢筋及焊接件.................................................. 错误!未定义书签。
三、骨料ﻩ错误!未定义书签。
四、墙体材料.......................................................... 错误!未定义书签。
五、粉煤灰.............................................................. 错误!未定义书签。
六、外加剂.............................................................. 错误!未定义书签。
七、混凝土拌合用水.............................................. 错误!未定义书签。
八、常态(普通)砼配合比设计 ............................. 错误!未定义书签。
九、砼、砂浆试块ﻩ错误!未定义书签。
十、金属结构.......................................................... 错误!未定义书签。
十一、防渗工程ﻩ错误!未定义书签。
十二、锚杆(筋）ﻩ错误!未定义书签。
十三、饮水管材...................................................... 错误!未定义书签。
十四、土石坝. (23)十五、溢洪道ﻩ错误!未定义书签。
十六、水电站.......................................................... 错误!未定义书签。
十七、水闸.............................................................. 错误!未定义书签。
峡江水利枢纽工程预应力锚索及锚喷施工技术要求江西省水利规划设计院二○一0年十一月核定: 审查: 校核：编写:目录1 总则 (2)2 材料 (4)3 造孔 (5)4 预应力锚索施工 (6)5锚喷施工 (11)6 质量控制与验收 (13)1 总则1.1 本施工技术要求适用于峡江水利枢纽工程枢纽预应力锚索、喷锚支护的施工。
本工程锚索为粘结式预应力锚索，锚杆为全长粘结水泥砂浆式锚杆。
1.2 承包人应按照施工图纸和本技术要求，结合现场特点和承包人的实际情况编制施工技术措施（细则）和实施计划，报监理人批准。
1.3 承包人要建立健全施工质量控制程序，切实把好质量关。
承包人应严格执行“三检”制度，作好交班检查与工序检查，坚持“上一道工序三检合格并经监理人终检复核后才能进入下一道工序施工”的原则。
1.4在边坡喷锚支护实施以前，其基础面应清理整修达到验收标准，经监理人批准后方可实施喷锚支护。
1.5 边坡预应力锚索施工顺序：锚束制作→检验┐├→下索→锚固段灌浆→锚墩浇筑→张拉、锁定→张拉段灌浆→外锚头保护。
造孔→检验（倾角、方位）┘ 1.6 喷锚支护的施工程序为：锚杆造孔→清孔→注浆→插锚杆（或插锚杆→注浆）→挂网→喷混凝土，或锚杆造孔→清孔→注浆→插锚杆（或插锚杆→注浆）→喷第1层混凝土→挂网→喷第2层混凝土。
上述每道工序均需经过检查后方可进行下道工序的施工。
1.7 发包人组织的各种材料及承包人经批准外购的材料均应有出厂检验证明和品质试验报告。
在进场入库后尚应按有关规程规范的要求抽样检验，经监理人审核批准后方能使用。
承包人应详细记录每批材料的使用部位、用量等情况。
1.8边坡支护施工技术性较强，技术难度较大，施工环境和条件复杂，施工时应采取必要的安全防护措施。
特别是锚索入孔、张拉施工时应注意安全，防止意外事故的发生。
1.9本技术要求中的未尽事宜，参照下列标准执行，并报监理人批准。
《水电工程预应力锚固设计规范》DL5176-2003；《水电水利工程预应力锚索施工规范》DL/T5083-2004；《预应力混凝土用钢绞线》GB/T5224—2003；《预应力筋用锚具、夹具和连接器》GB/T14370—2007；《水工建筑物水泥灌浆施工技术规范》DL/T5148—2001；《水工混凝土施工规范》DL/T5144—2001；《混凝土质量控制标准》GB50164—92；《通用硅酸盐水泥》GB175—2007；《水利水电工程锚喷支护技术规范》SL377-2007。
四川省雅砻江两河口水电站（合同编号：LHKC-201114）开挖Ⅰ标开挖一队右坝肩EL2975以上锚索施工规范编制: 朱党党审核: 刘中接收人:日期:中国水利水电第十二局右坝肩开挖一队二零一四年五月八日目录1.目录 (1)2.概述 (2)3.编制目的 (2)4.编制依据 (3)5.主要工程量 (3)6.施工进度计划安排 (4)7.拟投入的主要施工机械设备及人员配置 (4)7.1锚索钻孔资源配置计算说明 (4)7.2主要施工机械设备 (4)7.3人员配置 (5)8.施工方案 (6)8.1施工布置 (5)8.2锚索施工流程及技术要求 (6)9.质量控制措施 (23)10.安全保证措施 (23)10.文明施工措施 (32)11.环境保护、水土保持措施 (32)一、概述两河口水电站位于四川省甘孜州雅江县境内的雅砻江干流上，电站坝址位于雅砻江干流与鲜水河支流的汇合口下游约2Km处河段，下距雅江县城约25Km，雅砻江县城有318国道通过，从坝址经雅江沿318国道至成都公路里程为536Km，坝址流域面积6.57万Km2，坝址处河流多年666m3/s。
两河口水电站为雅砻江中、下游的“龙头”水库，对其下游的雅砻江梯级电站以及金沙江、长江干流电站的梯级补偿作用显著。
电站开发任务为以发电为主，兼顾防洪。
电站采用坝式开发，水库正常蓄水位高程2865.00m，水库总库容为107.67亿m3，调节库容65.66亿m3，具有多年调节能力。
电站装机容量3000MW，多年平均发电量110.00亿KWh。
电站采用坝式开发，枢纽建筑物主要为拦河坝、左岸泄洪槽、放空建筑物、右岸地下引水发电系统组成。
拦河坝为砾石土心墙堆石坝，最大坝高295.00m，左岸一条溢洪洞，一条深孔泄洪洞，一条旋流竖井非常泄洪洞，一条放空洞（兼后期导流洞），右岸地下厂房引水发电系统。
两河口水电站2009年开工建设，2012年3月具备分流条件，主体工程分开挖工程标（开挖工程分为Ⅰ、Ⅱ、Ⅲ标）、大坝工程标、泄水建筑物工程标、引水发电系统工程标；本锚索施工段为水利水电十二局开挖I 标段坝肩开挖EL2975-3020 段坡面深层支护工程。
![水电水电工程预应力锚索施工规范[DLT5083-2004]](https://img.taocdn.com/s1/m/d3709a2ebe1e650e52ea99e4.png)
现行水利水电工程规范名称水利水电行业标准(SLJ1-81、DLJ203-81)水利水电工程钻孔抽水试验规程（试行) （SL17—90)疏浚工程施工技术规范(SL17-90）疏浚工程施工技术规范条文说明(SL18-91)渠道防渗工程技术规范(SL18-91）渠道防渗工程技术规范条文说明(SL19-90）水利工程基本建设项目竣工决算报告编制规程(SL25—92)水利水电工程钻孔压水试验规程（SL25-92)水利水电工程钻孔压水试验规程条文说明（SL27—91)水闸施工规范（SL27-91)水闸施工规范条文说明(SL32-92）水工建筑物滑动模板施工技术规范(SL32—92）水工建筑物滑动模板施工技术规范条文说明（SL36—92)水工金属结构焊接通用技术条件（SL38-92）水利水电基本建设工程单元工程质量等级评定标准(七)碾压式土石坝和浆砌石坝工程(SL39-92）露顶式弧形闸门液压启闭机系列标准化（SL40-92)QPG型卷扬式高扬程启闭机系列标准（SL46—94)水工预应力锚固施工规范（SL46-94）水工预应力锚固施工规范条文说明（SL47—94)水工建筑物岩石基础开挖工程施工技术规范(SL47-94）水工建筑物岩石基础开挖工程施工技术规范条文说明(SL48—94）水工碾压混凝土试验规程(SL48—94)水工碾压混凝土试验规程条文说明（SL49-94)混凝土面板堆石坝施工规范（SL49—94)混凝土面板堆石坝施工规范条文说明(SL52-93）水利水电工程施工测量规范(SL52—93）水利水电工程施工测量规范条文说明（SL53-94)水工碾压在混凝土施工规范（SL53-94)水工碾压在混凝土施工规范条文说明（SL55-93）中小型水利水电工程地质勘察规范（SL55—93)中小型水利水电工程地质勘察规范条文说明(SL60—94)土石坝安全监测技术规范（SL60—94）土石坝安全监测技术规范条文说明（SL62—94)水工建筑物水泥灌浆施工技术规范（SL62—94）水工建筑物水泥灌浆施工技术规范条文说明(SL105-95）水工金属结构防腐蚀规范（SL105-95）水工金属结构防腐蚀规范条文说明（SL168—96)小型水电站建设工程验收规程(SL168-96）小型水电站建设工程验收规程条文说明(SL171—96)堤防工程管理设计规范(SL171-96)堤防工程管理设计规范条文说明(SL172-96）小型水电站施工技术规范(一)篇(SL172-96)小型水电站施工技术规范（二）篇（SL172—96)小型水电站施工技术规范(三)篇(SL172-96)小型水电站施工技术规范(附录)(SL172—96）小型水电站施工技术规范条文说明（SL174-96）水利水电工程混凝土防渗墙施工技术规范（SL174-96）水利水电工程混凝土防渗墙施工技术规范条文说明(SL176-1996）水利水电工程施工质量评定规程（试行）（SL176—1996）水利水电工程施工质量评定规程(试行）条文说明(SL193-97)小型水电站技术改造规程(SL193-97）小型水电站技术改造规程条文说明（SL214—98)水闸安全鉴定规定（SL214—98)水闸安全鉴定规定条文说明（SL227—98)橡胶坝技术规范(SL227—98)橡胶坝技术规范条文说明（SL230—98)混凝土坝养护修理规程（SL230-98)混凝土坝养护修理规程条文说明(SL239-1999）堤防工程施工质量评定与验收规程(试行）（SL239—1999)堤防工程施工质量评定与验收规程(试行）条文说明（SL260—98)堤防工程施工规范(SL260-98）堤防工程施工规范条文说明(SDJ17-78)水利水电工程天然建筑材料勘察规程（试行）（SDJ19-78)水利水电工程地质勘测资料内业整理规程（试行）(SDJ57-85)水利水电地下工程锚喷支护施工技术规范(SD105-82）水工混凝土试验规程(一）～（二）章（SD105-82)水工混凝土试验规程（三)～（四)章（SD105—82）水工混凝土试验规程(五)～（六)章（SD105—82）水工混凝土试验规程（七）~（八）章（SD105—82)水工混凝土试验规程（附录）(SD113-83）水利平面闸门液压启机基本参数(6～100t2×6～2×100t）(SD114-83）水利平面快速闸门液压启闭机基本参数（6~100t)(SD117—84)农村低压地埋电力线路设计、施工和运行管理暂行规定（SD128—84）土工试验规程(SD128—84）土工试验规程说明书(SD128-86）土工试验规程（SD128-86)土工试验规程说明书（SD128-87）土工试验规程（SD128—87)土工试验规程说明书（SD207-87）QPPY系列液压启闭机（SDJ207-82)水工混凝土施工规范(SDJ212—83）水工建筑物地下开挖工程施工技术规范（SDJ213—83)碾压式土石坝施工技术规范（SDJ217—87）水利水电枢纽工程等级划分及设计标准（平原、滨海部分）（试行)(SDJ217—87）水利水电枢纽工程等级划分及设计标准（平原、滨海部分)(试行)编写说明(SD220-87）土石坝碾压式沥青混凝土防渗墙施工规范（试行)（SD220-87)土石坝碾压式沥青混凝土防渗墙施工规范（试行）编制说明（SDJ226—87）架空送电线路导线及避雷线液压施工工艺规程（试行)(SDJ249。
目录1总则 (1)1.1概述 (1)1.2 地质条件 (1)1.2.1电站厂区边坡地质条件 (1)1.2.2拱坝坝肩边坡地质条件 (3)1.3边坡支护设计情况 (4)1.4设计适用标准及规范 (5)2材料要求 (5)2.1钢绞线 (5)2.1.1性能要求 (5)2.1.2检验项目及取样数量 (7)2.2防护套管 (8)2.3锚具 (9)2.3.1性能要求 (9)2.3.2进场验收 (9)2.4造孔设备 (10)2.5张拉机具 (10)2.6灌浆设备 (11)2.7其它材料 (11)3施工技术要求 (12)3.1施工内容及施工程序 (12)3.2搭设钻机作业平台 (13)3.3定位钻孔 (13)3.4锚索制作 (14)3.5锚索运输、安装 (15)3.6混凝土垫墩施工 (16)3.7膨胀混凝土施工 (16)3.8锚固段注浆 (18)3.9安装锚具、张拉及补张拉 (18)3.10锚头封闭 (20)4出现意外情况及时处理 (21)5试验与监测 (21)5.1试验 (21)5.2监测 (22)6质量与安全 (22)6.1质量 (22)6.2安全 (23)7环境保护 (24)8验收 (25)1总则1.1概述本工程的任务是城乡生活和工业供水、灌溉、发电等综合利用。
主要建筑物挡水坝为2级建筑物，表孔溢流道、泄洪放空底孔、取水口均为3级建筑物。
引水隧洞、厂房及其他次要建筑物为4级建筑物，灌溉输水建筑物为5级建筑物。
水库枢纽工程布置由碾压混凝土拱坝、坝顶表孔设闸溢洪道、坝身泄洪放空底孔、左岸岸塔式灌溉和发电取水口、发电引水隧洞、压力钢管及地面厂房等建筑物组成。
大坝位于下游约500m的“S”型转弯中部，流向总体上为NW向SE流（方位角110°）。
该位置地形为深切“U”形河谷，左高右低，左岸陡峭（陡崖），右岸自下至上呈陡-缓-陡地形。
河床枯季水面标高约1270m，河床宽约28m～50m。
右岸在高程1270m～1350m左右为陡壁，平均地形坡度75°～80°，局部甚至呈倒悬状，基岩出露。

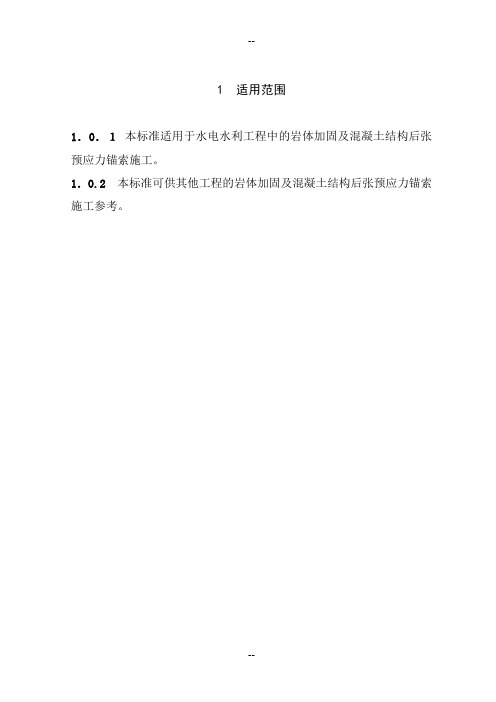

1 适用范围1.0.1本标准适用于水电水利工程中的岩体加固及混凝土结构后张预应力锚索施工。
1.0.2本标准可供其他工程的岩体加固及混凝土结构后张预应力锚索施工参考。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修改，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 5224—2003 预应力混凝土用钢绞线GB/T14370—2000 预应力筋用锚具、夹具和连接器GB/T50326—2001 建设工程项目管理规范DL/T5100—1999 水工混凝土外加剂技术规范DL/T5123—2000 水电站基本建设工程验收规程DL/T5144—2001 水工混凝土施工规范DL/T5148—2001 水工建筑物水泥灌浆施工技术规范DL/T5176—2003 水电工程预应力锚固设计规范SL46—94 水工预应力锚固施工规范SL176—1997 水利水电工程施工质量评定规程JG3006—93 有粘结预应力筋JG3007—93 无粘结预应力筋专用防腐润滑脂JG/T3013—94 金属螺旋管JG/T3663—92 给水用高密度聚乙烯管材JG/T5028—93 预应力用液压千斤顶3 名词术语3.0.1预应力钢绞线 Prestressing steel strand用于对岩体、混凝土结构物施加预应力的由多根高强钢丝捻制成的低松驰线束。
3.0.2预应力锚索Prestressing tendon由锚具、预应力钢绞线及附件组成的结构件。
3.0.3预应力钢绞线—锚具组装件Prestressing tendon anchorage assembly预应力钢绞线与锚具装配的受力单元。
3.0.4有粘结预应力锚索Bonded prestressing tendon预应力锚索经张拉锁定、灌浆后，其张拉段与被锚固介质无相对滑动的预应力锚索。
3.0.5无粘结预应力锚索 Unbonded prestressing tendon预应力钢绞线经专用防腐脂油敷涂和外包层处理，张拉锁定后其张拉段在被锚固介质内可相对滑动的预应力锚索。
中华人民共和国电力行业标准水工隧洞预应力混凝土衬砌锚束施工总则Construction guide for prestressed tendonof hydraulic tunnel with concrete liningDL／T 5083-1998主编部门：葛洲坝集团长江预应力工程公司批准部门：中华人民共和国电力工业部批准文号：电综「1998］232号中国电力出版社1998 北京前言近年来，我国水利水电工程预应力技术发展较快，从坝工预应力混凝土结构扩展到水工隧洞预应力混凝土衬砌。
继清江隔河岩水电站引水隧洞预应力混凝土衬砌锚束施工获得成功之后，天生桥一级水电站引水隧洞、小浪底水库排沙隧洞均采用了这一技术。
为了加强技术管理，规范施工行为，保证水工隧洞预应力混凝土锚束施工质量，更好地进行水利水电工程建设，电力工业部水电施工标准化技术委员会根据电力工业部科技司技综［1996］4O号文通知的有关要求，组织编写《水工隧洞预应力混凝土衬砌锚束施工导则》。
本导则于1996年10月开始编写，1997年3月完成初稿，经过讨论修改，7月上旬完成征求意见稿，随后发送给国内同行专家征求意见，在征得专家意见后于10月中完成了送审稿。
1997年12月11日电力工业部水电施工标准化技术委员会在三峡工地召开了本导则送审稿审查会，会后根据专家的意见修改完成报批稿。
本导则主要总结隔河岩水电站引水隧洞预应力混凝土衬砌锚束施工的经验，同时吸收了国内水工隧洞、其他环锚工程施工和工艺性试验的经验，并借鉴国外的一些先进技术而制订。
本导则分范围、引用标准、名词术语、总则、一般规定、预应力钢绞线与锚具、成孔成槽、锚束制作与安装、张拉、防护、试验与观测、质量与安全、验收等十三章及5个附录。
本导则由中国水利水电工程总公司承担。
本导则主编单位：葛洲坝集团长江预应力工程公司；副主编单位：柳州欧维姆（OVM）建筑机械有限公司（柳州市建筑机械总厂）。
本导则主要编写人：任尚卿、郭德富、孙景振、田裕甲、沈世琨、丁克汉、金志斌。
中华人民共和国电力行业标准水工隧洞预应力混凝土衬砌锚束施工总则Construction guide for prestressed tendonof hydraulic tunnel with concrete liningDL／T 5083-1998主编部门：葛洲坝集团长江预应力工程公司批准部门：中华人民共和国电力工业部批准文号：电综「1998］232号中国电力出版社1998 北京前言近年来，我国水利水电工程预应力技术发展较快，从坝工预应力混凝土结构扩展到水工隧洞预应力混凝土衬砌。
继清江隔河岩水电站引水隧洞预应力混凝土衬砌锚束施工获得成功之后，天生桥一级水电站引水隧洞、小浪底水库排沙隧洞均采用了这一技术。
为了加强技术管理，规范施工行为，保证水工隧洞预应力混凝土锚束施工质量，更好地进行水利水电工程建设，电力工业部水电施工标准化技术委员会根据电力工业部科技司技综［1996］4O号文通知的有关要求，组织编写《水工隧洞预应力混凝土衬砌锚束施工导则》。
本导则于1996年10月开始编写，1997年3月完成初稿，经过讨论修改，7月上旬完成征求意见稿，随后发送给国内同行专家征求意见，在征得专家意见后于10月中完成了送审稿。
1997年12月11日电力工业部水电施工标准化技术委员会在三峡工地召开了本导则送审稿审查会，会后根据专家的意见修改完成报批稿。
本导则主要总结隔河岩水电站引水隧洞预应力混凝土衬砌锚束施工的经验，同时吸收了国内水工隧洞、其他环锚工程施工和工艺性试验水利水电工程监理适用规范全文数据库的经验，并借鉴国外的一些先进技术而制订。
本导则分范围、引用标准、名词术语、总则、一般规定、预应力钢绞线与锚具、成孔成槽、锚束制作与安装、张拉、防护、试验与观测、质量与安全、验收等十三章及5个附录。
本导则由中国水利水电工程总公司承担。
本导则主编单位：葛洲坝集团长江预应力工程公司；副主编单位：柳州欧维姆（OVM）建筑机械有限公司（柳州市建筑机械总厂）。
本导则主要编写人：任尚卿、郭德富、孙景振、田裕甲、沈世琨、丁克汉、金志斌。
本导则的附录均为标准的附录。
本导则由电力工业部水电施工标准化技术委员会归口并负责解释。
水工隧洞预应力混凝土衬砌锚束施工总则DL／T 5083-1998目次前言1 范围2 引用标准3 名词术语4 总则5 一般规定6 预应力钢绞线与锚具7 成孔与成槽8 锚束制作与安装9 张拉10 防护11 试验与观测12 质量与安全13 验收附录A（标准的附录）厂家应提供预应力钢绞线有关报告附录B（标准的附录）锚夹具性能检验附录C（标准的附录）金属螺旋管附录D（标准的附录）预应力锚束张拉记录附录E（标准的附录）预应力锚束封孔灌浆施工现场记录表条文说明水利水电工程监理适用规范全文数据库1 范围1．0．1 本导则主要适用于水工隧洞预应力混凝土衬砌锚束施工。
1．0．2 可适用于引水式水电站的调压井，斜、直井预应力混凝土衬砌锚束施工。
1．0．3 坝后式水电站的压力管道和电站厂房蜗壳预应力混凝土锚束施工可参照执行。
1．0．4 可供其他圆形筒体预应力混凝土锚束施工参考。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB／T 5224-95 预应力混凝土用钢绞线JG3006～3007-93 无粘结预应力筋JGJ 85-92 预应力筋用锚具、夹片和连接器JG／T3013-94 金属螺旋管SDJ207-82 水工混凝土施工规范SDJ275-88 水电站基本建设工程验收规程SL46-94 水工预应力锚固施工规范SL62-94 水工建筑物水泥灌浆施工技术规范3 名词术语环锚属于锚固体系的一种，可作环向穿束，固定端和张拉端为一体的配以二片四开式夹片，适用于水工隧洞预应力混凝土衬砌特殊型式的锚固装置。
导向筋为架设金属螺旋管或无粘结预应力钢绞线束而设置的，一般其直径为φ18mm～φ22mm。
由导向筋组成的网架应具有一定刚度。
导向帽为达到顺利穿束而安装在锚束顶端的锥形锁紧装置。
弧形垫座是为达到槽外张拉而设置的楔形连接块组。
游动量指环锚锚束张拉时环锚在槽内的移动量。
游移量锚束预紧时环锚锚板在槽内的移动量。
4 总则4．0．1 为规范水工隧洞预应力混凝土衬砌锚束施工而制订本导则。
4．0．2 锚束施工中对采用新材料、新技术、新工艺、新设备必须经过试验、论证和鉴定，并报请有关部门批准后方可使用。
4．0．3 锚束施工专业性强、技术要求严格，在施工过程中设计、施工、监理单位应密切配合，及时解决施工中出现的疑难问题。
水工隧洞预应力混凝土衬砌锚束施工总则DL／T 5083-19984．0．4 水工隧洞预应力混凝土村砌锚束施工，除应符合本导则的规定外，还应遵守其他相关规范的有关规定。
5 一般规定5．0．1 锚束施工应按规定的工艺程序进行作业。
5．0．2 混凝土浇筑前必须对有粘结锚束预埋管、排气管、喇叭管和对无粘结锚束的架设、外包层等埋件进行检查与验收。
混凝土浇筑过程中应加以巡查。
5．0．3 混凝土浇筑后和有粘结锚束安装前都必须对预留孔道进行通畅检查。
5．0．4 衬砌混凝土强度达到设计值的70％以上，方可进行锚束张拉。
如设计另有要求时应按要求进行。
5．0．5 一般情况下在有粘结锚束封孔灌浆、无粘结锚束预留槽混凝土回填完毕后，再进行回填注浆和固结灌浆。
5．0．6 锚束施工前必须进行全员技术培训。
主要工序作业人员必须持证上岗，严禁未经培训、考核不合格者上岗操作。
6 预应力钢绞线与锚具6．0．1 预应力钢绞线和锚具应按设计图纸和技术要求进行采购。
6．0．2 预应力钢绞线在起吊运输过程中不得拖、摔、撞和挤压、扭曲，无粘结预应力钢绞线外包层不得受损，并应有防雨和防污染措施。
6．0．3 进场的预应力钢绞线及锚具必须经检查验收合格后方能入库。
检查项目如下：l）出厂质量检验合格证。
2）规格、型号与订货单相符，包装无损坏、无裂纹、无锈蚀。
3）核查由厂家提供的预应力钢绞线力学性能试验报告文件（见附录A），无粘结预应力钢绞线应有防腐材料的化学稳定性试验报告，并抽样检查。
4）核查由厂家提供的锚具性能试验报告文件（见附录B）。
7 成孔与成槽7．1 成孔7．1．1 应采用埋管法成孔，管材可用钢管，金属螺旋管以及PE塑料管，一般采用金属螺旋管为宜，其特性见附录C。
7．1．2 导向筋应有足够的刚度，其安装位置应正确、牢固。
7．1．3 金属螺旋管安装时应采用绑扎法固定。
7．1．4 预留孔道管安装，其椭圆度、轴线必须符合设计要求。
7．1．5 孔道管接头应牢固、严密，防止变形漏浆。
7．1．6 严防电焊熔渣火花灼伤金属螺旋管。
水利水电工程监理适用规范全文数据库7．1．7 当底边拱与顶拱混凝土分开浇筑时，底边拱孔道管口应加盖保护。
7．2 成槽7．2．1 预留槽模板安装位置应准确牢固，并采取有效措施，严防水泥浆渗入槽内。
7．2．2 无粘结锚束的预留槽模板应在锚束定位后安装。
7．2．3 喇叭管中心线应与预留槽模板垂直。
7．2．4 当衬砌混凝土强度达到2.5MPa时，方可拆除预留槽模板。
拆模时必须保持槽口混凝土的完整。
拆模后应立即将锚束孔道管口封堵。
7．2．5 预留槽混凝土面宜采用人工凿毛，凿毛时应保持槽口完整且不得损伤埋件。
水工隧洞预应力混凝土衬砌锚束施工总则DL／T 5083-1998如设有测力器则应另加其长度。
8．1．5 锚束应采用编帘法或梳齿板法制作。
预应力钢绞线应平铺顺直不得交叉，一头对齐分根编号，并用18＃铁丝每隔 1．5m～2m扎紧成束。
8．1．6 经制作的锚束应编上孔号挂牌堆放，且不得与地面直接接触，堆放时每平方米不宜超过1000kg。
应有防雨防污染措施。
8．1．7 无粘结锚束下料后，两端应用密封套套紧，避免防腐油脂渗出。
8．1．8 无粘结锚束可以现场编帘，亦可在加工厂编制成束。
8．2 安装8．2．1 锚束在运输装卸过程中严禁撞击、扭曲、受损和污染。
8．2．2 锚束进洞后应单层置放在临时工作台上。
8．2．3 在穿束前应用高压风水将孔道冲洗净、吹干。
8．2．4 锚束安装前应该查锚束号与孔号是否相符。
8．2．5 锚束安装宜用拉穿法，入孔前装上导向帽用卷扬机或人力牵引入孔就位。
8．2．6 穿束完毕应立即用棉纱将仰孔孔口堵塞保护。
8．2．7 无粘结锚束应在衬砌圈外层钢筋绑扎后，将其安装定位在分布筋上。
8．2．8 无粘结锚束安装后必须做好防护，以免电焊火花、熔渣灼伤其外包层。
9 张拉9．1 张拉准备9．1．1 张拉机具的选型应与预应力设计张拉力相匹配，设备性能稳定可靠，使用方便。
9．1．2 张拉设备必须配套标定，绘制压力表读数与张拉力的关系曲线。
9．1．3 张拉设备和仪表应由专人负责保管，定期维护、标定。
标定水利水电工程监理适用规范全文数据库期一般为6个月，如经长途运输或受震，则使用前必须重新标定。
9．1．4 凡装有测力计的锚束，应对其引伸电缆线进行通断检查。
9．2 张拉9．2．1 张拉方式：群锚采用两端张拉，环锚采用一端张拉。
9．2．2 无粘结锚束张拉前应将两端外包层剥去，在切口处宜用聚乙烯胶带密封。
并在认真清除其防腐油脂后，进行穿锚组装。
9．2．3 锚板、夹片在组装前应洗擦干净。
9．2．4 当采用游动锚块进行槽外张拉时，其工具锚板、弧形垫座的孔壁应涂以润滑剂。
9．2．5 在游动锚板安装时，其固定端与槽口端面之间的距离，应大于锚板的游动量与锚束外露长度之和。
9．2．6 锚板孔应编号，以利于锚板与预应力钢绞线对应安装。
9．2．7 预紧时应按序由内向外，逐层、逐端进行，预紧力的大小一般为 0．2σcon。
9．2．8 最大张拉力或超张拉力不得超过设计规定的数值。
9．2．9 张拉时宜采用逐级加荷连续进行，直至达到设计张拉力或超张拉力。
9．2．10 张拉分级加荷过程中应测其伸长值，当实际伸长值大于10％或小于5％计算值时，则应停机检查。
查清原因并采取措施后，方能继续张拉。
9．2．11 张拉过程中应做好各级荷载下伸长值与压力表的读数记录。
记录表见附录D。
9．2．12 分级加荷时每级加荷时间不得少于2min～5min。
当达到设计张拉力时，应持荷稳压5min后卸荷锚固。
9．2．13 锚束张拉完毕后，留在锚板外的预应力钢绞线外露长度不得小于30mm。
9．2．14 外露预应力钢绞线宜用砂轮切割机切除，切除后应对预留槽作临时防护。
10 防护10．1 预留槽混凝土回填10．1．1 锚束张拉完毕后，15d内必须进行预留槽混凝土回填。
10．1．2 预留槽混凝土回填前，对无粘结筋应按设计要求，做好防护措施。
10．1．3 衬砌圈内层过槽钢筋焊接时，对锚具及钢绞线必须采取隔热保护措施。
