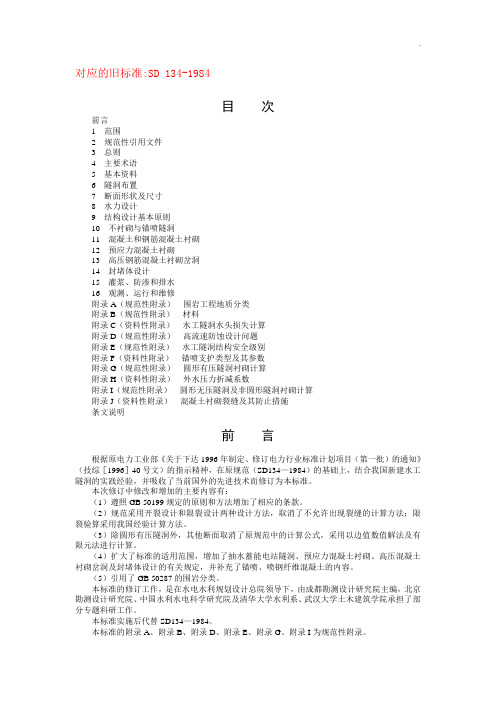

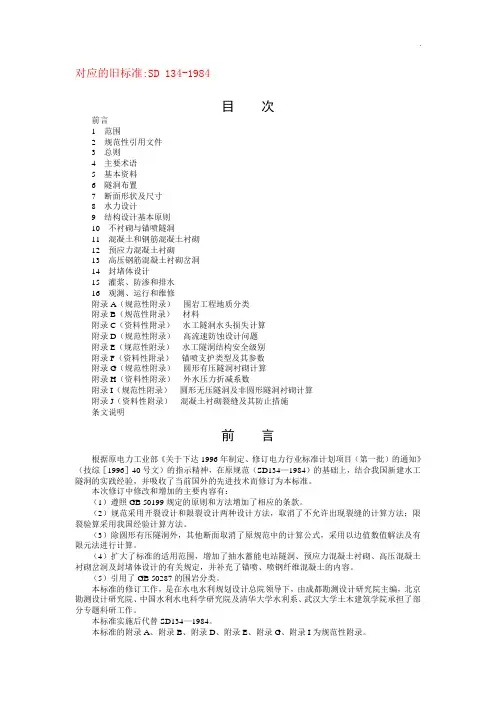

对应的旧标准:SD 134-1984目次前言1范围2规范性引用文件3总则4主要术语5基本资料6隧洞布置7断面形状及尺寸8水力设计9结构设计基本原则10不衬砌与锚喷隧洞11混凝土和钢筋混凝土衬砌12预应力混凝土衬砌13高压钢筋混凝土衬砌岔洞14封堵体设计15灌浆、防渗和排水16观测、运行和维修附录A（规范性附录）围岩工程地质分类附录B（规范性附录）材料附录C（资料性附录）水工隧洞水头损失计算附录D（规范性附录）高流速防蚀设计问题附录E（规范性附录）水工隧洞结构安全级别附录F（资料性附录）锚喷支护类型及其参数附录G（规范性附录）圆形有压隧洞衬砌计算附录H（资料性附录）外水压力折减系数附录I（规范性附录）圆形无压隧洞及非圆形隧洞衬砌计算附录J（资料性附录）混凝土衬砌裂缝及其防止措施条文说明前言根据原电力工业部《关于下达1996年制定、修订电力行业标准计划项目（第一批）的通知》（技综［1996］40号文）的指示精神，在原规范（SD134—1984）的基础上，结合我国新建水工隧洞的实践经验，并吸收了当前国外的先进技术而修订为本标准。
本次修订中修改和增加的主要内容有：（1）遵照GB 50199规定的原则和方法增加了相应的条款。
（2）规范采用开裂设计和限裂设计两种设计方法，取消了不允许出现裂缝的计算方法；限裂验算采用我国经验计算方法。
（3）除圆形有压隧洞外，其他断面取消了原规范中的计算公式，采用以边值数值解法及有限元法进行计算。
（4）扩大了标准的适用范围，增加了抽水蓄能电站隧洞、预应力混凝土衬砌、高压混凝土衬砌岔洞及封堵体设计的有关规定，并补充了锚喷、喷钢纤维混凝土的内容。
（5）引用了GB 50287的围岩分类。
本标准的修订工作，是在水电水利规划设计总院领导下，由成都勘测设计研究院主编，北京勘测设计研究院、中国水利水电科学研究院及清华大学水利系、武汉大学土木建筑学院承担了部分专题科研工作。
本标准实施后代替SD134—1984。

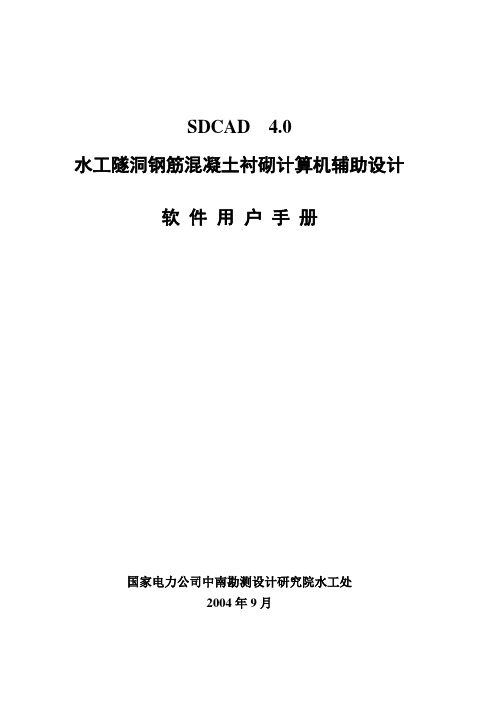

SDCAD 4.0水工隧洞钢筋混凝土衬砌计算机辅助设计软件用户手册国家电力公司中南勘测设计研究院水工处2004年9月目录1 引言 (1)1.1版本说明 (1)1.2定义 (1)1.3依据规范和参考资料 (2)2 软件功能及运行环境 (2)2.1软件功能 (2)2.2运行环境 (2)3计算方法及设计假定 (2)3.1荷载工况 (2)3.2有关的计算系数和设计参数 (3)3.3内力计算方法 (5)3.4选筋方法 (6)3.5制图约定 (7)4 软件的应用和操作 (7)4.1总菜单 (7)4.2各项菜单的功能 (8)5 接口文件及其说明 (19)5.1基本数据文件 (19)5.2单工况配筋文件 (22)5.3最终选筋文件 (24)5.4有限元成果整理所需文件 (26)6 程序的连续运行 (27)6.1圆形有压洞(内水压力占优势的情况)的计算和绘图 (27)6.3矩形变圆形或圆形变矩形渐变段的计算次序 (28)6.4圆拱直墙变矩形(城矩)或矩形变圆拱直墙形(矩城)渐变段程序运行方法 (28)6.5用有限元法计算和绘图 (28)7 其它断面的衬砌计算和配筋 (29)7.1数据输入文件的准备 (29)7.2内力计算和配筋 (36)8 不计算，直接绘制钢筋图 (36)9 关于对称竖井的内力计算 (36)10 计算结果输出格式说明 (37)10.1圆形有压隧洞（公式法）计算结果 (37)10.2边值法计算结果 (37)10.3单工况配选筋计算结果 (38)10.4最终选筋结果 (38)10.5有限元应力成果 (39)10.6有限元应力换算为内力结果 (39)10.7用有限元成果配筋的输出格式 (40)附录1输出文件一览表 (40)附录2DL/T5195-2004《水工隧洞设设计规范》附录G (45)附录3DL/T5195-2004《水工隧洞设计规范》附录I (54)附录4有限元计算网格示意图 (61)1 引言1.1 版本说明水工隧洞钢筋混凝土衬砌计算机辅助设计软件(简称SDCAD)，是由国家电力公司中南勘测设计研究院水工处开发的。
水利水电工程标准精选（最新）G3408.1《GB/T 3408.1-2008 大坝监测仪器应变计第1部分:差动电阻式应变计》G3408.2《GB/T 3408.2-2008 大坝监测仪器应变计第2部分:振弦式应变计》G3409.1《GB/T 3409.1-2008 大坝监测仪器钢筋计第1部分:差动电阻式钢筋计》G3410.1《GB/T 3410.1-2008 大坝监测仪器测缝计第1部分:差动电阻式测缝计》G3410.2《GB/T 3410.2-2008 大坝监测仪器测缝计第2部分:振弦式测缝计》G3411.1《GB/T 3411.1-2009 大坝监测仪器孔隙水压力计第1部分：振弦式孔隙水压力计》G3412.1《GB/T 3412.1-2009 大坝监测仪器检测仪第1部分：振弦式仪器检测仪》G3413《GB/T 3413-2008 大坝监测仪器埋入式铜电阻温度计》G10597《GB/T 10597-2011 卷扬式启闭机》G11828.1《GB/T11828.1-2002 水位测量仪器:浮子式水位计》G11828.2《GB/T11828.2-2005 水位测量仪器:压力式水位计》G11828.3《GB/T 11828.3-2012 水位测量仪器第3部分：地下水位计》G11828.4《GB/T 11828.4-2011 水位测量仪器第4部分：超声波水位计》G11828.5《GB/T 11828.5-2011 水位测量仪器第5 部分：电子水尺》G11828.6《GB/T 11828.6-2008 水位测量仪器遥测水位计》G11826《GB/T 11826-2002 转子式流速仪》G11826.2《GB/T 11826.2-2012 流速流量仪器第2部分：声学流速仪》G14173《GB/T 14173-2008 水利水电工程钢闸门制造、安装及验收规范》G14627《GB/T 14627-2011 液压式启闭机》G15659《GB/T 15659-2014 水电新农村电气化验收规程》G15772《GB/T 15772-2008 水土保持综合治理规划通则》G15773《GB/T 15773-2008 水土保持综合治理验收规范》G15774《GB/T 15774-2008 水土保持综合治理效益计算方法》G16453.1《GB/T 16453.1-2008 水土保持综合治理技术规范坡耕地治理技术》G16453.2《GB/T 16453.2-2008 水土保持综合治理技术规范荒地治理技术》G16453.3《GB/T 16453.3-2008 水土保持综合治理技术规范沟壑治理技术》G16453.4《GB/T 16453.4-2008 水土保持综合治理技术规范小型蓄排引水工程》G16453.5《GB/T 16453.5-2008 水土保持综合治理技术规范风沙治理技术》G16453.6《GB/T 16453.6-2008 水土保持综合治理技术规范崩岗治理技术》G21031《GB/T 21031-2007 节水灌溉设备现场验收规程》G21075《GB 21075-2007 水库诱发地震危险性评价》G21303《GB/T 21303-2007 灌溉渠道系统量水规范》G21440.1《GB/T 21440.1-2008 大坝监测仪器沉降仪第1部分:水管式沉降仪》G21440.2《GB/T 21440.2-2008 大坝监测仪器沉降仪第2部分:电磁式沉降仪》G21440.3《GB/T 21440.3-2008 大坝监测仪器沉降仪第3部分:液压式沉降仪》G22385《GB/T 22385-2008 大坝安全监测系统验收规范》G22482《GB/T 22482-2008 水文情报预报规范》G22490《GB/T 22490-2008 开发建设工程水土保持设施验收技术规程》G23598《GB/T 23598-2009 水资源公报编制规程》G23872.1《GB/T 23872.1-2009 岩土工程仪器土压力计第1部分：振弦式土压力计》G25173《GB/T 25173-2010 水域纳污能力计算规程》G27991《GB/T 27991-2011 河流泥沙测验及颗粒分析仪器基本技术条件》G27992.1《GB/T 27992.1-2011 水深测量仪器第1部分：水文测杆》G27993《GB/T 27993-2011 水位测量仪器通用技术条件》G28418《GB/T 28418-2012 土壤水分（墒情）监测仪器基本技术条件》G28714《GB/T 28714-2012 取水计量技术导则》G29404《GB/T 29404-2012 灌溉用水定额编制导则》G30949《GB/T 30949-2014 节水灌溉工程后评价规范》G31077《GB/T 31077-2014 水库地震监测技术要求》G50085《GB/T 50085-2007 喷灌工程技术规范》G50138《GB/T 50138-2010 水位观测标准》G50181《GB50181-1993 蓄滞洪区建筑工程技术规范》G50199《GB 50199-2013 水利水电工程结构可靠性设计统一标准》G50286《GB 50286-2013 堤防工程设计规范》G50485《GB/T 50485-2009 微灌工程技术规范》G50501《GB 50501-2007 水利水电工程量清单计价规范》G50587《GB/T 50587-2010 水库调度设计规范》G50599《GB 50599-2010 灌区改造技术规范》G50600《GB/T 50600-2010 渠道防渗工程技术规范》G50649《GB/T 50649-2011 水利水电工程节能设计规范》G50706《GB 50706-2011 水利水电工程劳动安全与工业卫生设计规范》G50766《GB 50766-2012 水电水利工程压力钢管制作安装及验收规范》G50927《GB/T 50927-2013 大中型水电工程建设风险管理规范》G51018《GB 51018-2014 水土保持工程设计规范》G51033《GB/T 51033-2014 水利泵站施工及验收规范》SL13《SL 13-2004 灌溉实验规范》SL15《SL 15-2011 水利水电专用混凝土泵技术条件》SL16《SL 16-2010 小水电建设工程经济评价规程》SL17《SL 17-2014 疏浚与吹填工程技术规范》SL18《SL 18-2004 渠道防渗工程技术规范》SL19《SL 19-2008 水利基本建设工程竣工财务决算编制规程》SL23《SL23-2006 渠系工程抗冻胀设计规范》SL27《SL 27-2014 水闸施工规范》SL25《SL 25-2006 砌石坝设计规范》SL31《SL 31-2003 水利水电工程钻孔压水实验规程》SL35《SL 35-2011 水工金属结构焊工考试规则》SL41《SL 41-2011 水利水电工程启闭机设计规范》SL44《SL 44-2006 水利水电工程设计洪水计算规范》SL47《SL 47-1994 水工建筑物岩石基础开挖工程施工技术规范(附条文说明)》SL52《SL 52-2015 水利水电工程施工测量规范》SJ56《SL 56-2005 农村水利技术术语》SL57《SL/T 57-1993 平面链轮闸门技术条件》SL58《SL 58-2014 水文测量规范》SL73.7《SL 73.7-2003防汛抗旱用图图式》SL75《SL 75-2014 水闸技术管理规程》SL77《SL 77-1994 小型水力发电站水文计算规范》SL101《SL 101-2014 水工钢闸门和启闭机安全检测技术规程》SL104《SL 104-1995 水利工程水利计算规范》SL105《SL/T 105-2007 水工金属结构防腐蚀规范》SL110《SL 110-2014 切土环刀校验方法》SL113《SL 113-2014 光电式液塑限测定仪校验方法》SL114《SL 114-2014 固结仪校验方法》SL115《SL 115-2014 渗透仪校验方法》SL117《SL 117-2014 应变控制式无侧限压缩仪校验方法》SL118《SL 118-2014 应变控制式三轴仪校验方法》SL120《SL 120-2012 岩石声波参数测试仪校验方法》SL126《SL 126-2011 砂石料实验筛检验方法》SL138《SL 138-2011 水工混凝土标准养护室检验方法》SL155《SL 155-2012 水工（常规）模型实验规程》SL159《SL 159-2012 阀门水力模型实验规程》SL166《SL 166-2010 水利水电工程坑探规程》SL168《SL 168-2012 小型水电站建设工程验收规程》SL172《SL 172-1996 小型水电站施工技术规范》SL173《SL 173-1996 小水电网电能损耗计算导则》SL174《SL 174-1996 水利水电工程混凝土防渗墙施工技术规范》SL176《SL 176-2007 水利水电工程施工质量检验与评定规程》SL190《SL/T 190-2007 土壤侵蚀分类分级标准》SL197《SL 197-2013水利水电工程测量规范》SL200《SL/T 200-1997 水利系统政务信息编码规则与代码(一)》SL210《SL 210-2015 土石坝养护修理规程》SL211《SL 211-2006 水工建筑物抗冰冻设计规范》SL212《SL 212-1998 水工预应力锚固设计规范》SL214《SL 214-2015 水闸安全评价导则》SL221《SL 221-1998 中小河流水能开发规划导则》SL223《SL 223-2008 水利水电建设工程验收规程》SL225《SL/T 225-1998水利水电工程土工合成材料应用技术规范》SL228《SL 228-2013 混凝土面板堆石坝设计规范》SL230《SL 230-2015 混凝土坝养护修理规程》SL235《SL/T 235-2012 土工合成材料测试规程》SL239《SL 239-1999 堤防工程施工质量评定与验收规程(试行)》SL245《SL 245-2013 水利水电工程地质观测规程》SL248《SL/T 248-1999 水工钢闸门系列标准--充水阀》SL251《SL 251-2015 水利水电工程天然建筑材料勘察规程》SL260《SL/T 260-2014 堤防工程施工技术规范》SL264《SL 264-2001 水利水电工程岩石实验规程》SL267《SL 267-2001 雨水集蓄利用工程技术规范》SL274《SL 274-2001 碾压式土石坝设计规范》SL275《SL 275-2001 核子水分-密度仪现场测试规程》SL278《SL 278-2002 水利水电工程水文计算规范》SL279《SL/T279-2002水工隧洞设计规范》SL280《SL 280-2003 卷管牵引绞盘式喷灌机使用技术规范》SL285《SL 285-2003 水利水电工程进水口设计规范》SL288《SL 288-2003 水利工程建设工程施工监理规范》SL289《SL 289-2003 水土保持治沟骨干工程技术规范》SL290《SL 290-2003 水利水电工程建设征地移民设计规范》SL291《SL 291-2003 水利水电工程钻探规程》SL292《SL 292-2004 水利系统通信业务导则》SL294《SL 294-2003 农村水电站开发规划选点导则》SL295《SL 295-2004 滚移式喷灌机使用技术规范》SL298《SL 298-2004 防汛物资储备定额编制规程》SL299《SL 299-2004 水土保持治沟骨干工程技术规范》SL301.1《SL 301.1-1993 水利行业岗位规范领导干部岗位》SL301.2《SL 301.2-1993 水利行业岗位规范水利(水电)建设岗位》SL301.3《SL 301.3-1993 水利行业岗位规范水(火)电(地方电力)岗位》SL301.5《SL 301.5-1993 水利行业岗位规范水利工程管理岗位》SL301.6《SL 301.6-1993 水利行业岗位规范水文岗位》SL301.7《SL 301.7-1993 水利行业岗位规范科研、设计岗位》SL302《SL 302-2004 水坠坝技术规范》SL303《SL 303-2004 水利水电工程施工组织设计规范》SL305《SL 305-2004 水利系统无线电技术管理规范》SL309《SL 309-2013 水利质量检测机构计量认证评审准则》SL312《SL 312-2005 水土保持工程运行技术管理规程》SL313《SL 313-2004 水利水电工程施工地质勘察规程》SL314《SL 314-2004 碾压混凝土坝设计规范》SL315《SL 315-2005 农村水电站工程环境影响评价规程》SL316《SL 316-2015 泵站安全鉴定规程》SL317《SL 317-2004 泵站安装及验收规范》SL318《SL/Z 318-2005 水利血防技术导则(试行)》SL319《SL 319-2005 混凝土重力坝设计规范》SL320《SL 320-2005 水利水电工程钻孔抽水实验规程》SL326《SL 326-2005 水利水电工程物探规程》SL328《SL 328-2005水电工程水利设计工作量计算定额》SL333《SL 333-2005 水利立法技术规范》SL341《SL 341-2006 水土保持信息管理技术规程》SL344《SL 344-2006 水利水电工程电缆设计规范》SL345《SL 345-2007 水利水电工程注水实验规程》SL346《SL 346-2006 水利信息系统工程建议书编制规定》SL356《SL 356-2006 小型水电站建设工程建议书编制规程》SL357《SL 357-2006 农村水电站可行性研究报告编制规程》SL358《SL 358-2006 农村水电站施工环境保护导则》SL359《SL 359-2006 水利水电工程环境保护概估算编制规程》SL360《SL 360-2006 地下水监测站建设技术规范》SL361《SL 361-2006 大坝观测仪器位移计》SL362《SL 362-2006 大坝观测仪器测斜仪》SL363《SL 363-2006 大坝观测仪器锚杆测力计》SL365《SL 365-2007 水资源水量监测技术导则》SL370《SL 370-2006 土工实验仪器环刀》SL371《SL 37l-2006 农田水利示范园区建设标准》SL373《SL 373-2007 水利水电工程水文地质勘察规范》SL376《SL/Z 376-2007 水利信息化常用术语》SL377《SL 377-2007 水利水电工程锚喷支护技术规范》SL378《SL 378-2007 水工建筑物地下开挖工程施工规范》SL379《SL 379-2007 水工挡土墙设计规范》SL381《SL 381-2007 水利水电工程启闭机制造安装及验收规范》SL382《SL 382-2007 水利水电工程清污机型式基本参数技术条件》SL386《SL 386-2007 水利水电工程边坡设计规范》SL387《SL 387-2007 开发建设工程水土保持设施验收技术规程》SL396《SL 396-2011 水利水电工程水质分析规程》SL398《SL 398-2007 水利水电工程施工通用安全技术规程》SL399《SL 399-2007 水利水电工程土建施工安全技术规程》SL400《SL 400-2007 水利水电工程金属结构与机电设备安装安全技术规程》SL401《SL 401-2007 水利水电工程施工作业人员安全操作规程》SL432《SL 432-2008 水利工程压力钢管制造安装及验收规范》SL436《SL 436-2008 堤防隐患探测规程》SL438《SL 438-2008 水利水电工程二次接线设计规范》SL439《SL 439-2009 水利系统通信工程验收规程》SL454《SL 454-2010 地下水资源勘察规范》SL455《SL 455-2010 水利水电工程继电保护设计规范》SL456《SL 456-2010 水利水电工程电气测量设计规范》SL472《SL 472-2010 水利工程设备制造监理规范》SL484《SL 484-2010 水利水电工程施工机械设备选择设计导则》SL485《SL 485-2010 水利水电工程厂（站）用电系统设计规范》SL486《SL 486-2011 水工建筑物强震动安全监测技术规范》SL487《SL 487-2010 水利水电工程施工总布置设计规范》SL489《SL 489-2010 水利建设工程后评价报告编制规程》SL490《SL 490-2010 水利水电工程采暖通风与空气调节设计规范》SL491《SL 491-2010 螺杆式启闭机系列参数》SL492《SL 492-2011 水利水电工程环境保护设计规范》SL498《SL 498-2010 锥形阀参数、型式与技术条件》SL499《SL 499-2010 钻孔应变法则量残余应力的标准测试方法》SL501《SL 501-2010土石坝沥青混凝土面板和心墙设计规范》SL507《SL 507-2010 卷扬式启闭机系列参数》SL508《SL 508-2010 液压式启闭机系列参数》SL510《SL 510-2011 灌排泵站机电设备报废标准》SL511《SL 511-2011 水利水电工程机电设计技术规范》SL512《SL 512-2011 水利水电工程混凝土预冷系统设计规范》SL514《SL 514-2013 水工沥青混凝土施工规范》SL535《SL 535-2011 水利水电工程施工压缩空气及供水供电系统设计规范》SL539《SL 539-2011 水工建筑物抗震实验规范》SL541《SL 541-2011 水利水电建设用混凝土搅拌机》SL544《SL 544-2011 水利工程设备制造监理技术导则》SL545《SL 545-2011 铸铁闸门技术条件》SL548《SL 548-2012 泵站现场测试与安全检测规程》SL551《SL 551-2012 土石坝安全检测技术规范》SL554《SL 554-2011 橡胶坝坝袋》SL557《SL 557-2012 利基本建设工程竣工决算审计规程》SL564《SL 564-2014 土坝灌浆技术规范》SL565《SL 565-2012 水工金属结构残余应力测试方法--磁弹法》SL575《SL 575-2012 水利水电工程水土保持技术规程》SL576《SL 576-2012 水工金属结构铸锻件通用技术条件》SL578《SL 578-2012 湿磨细水泥浆材实验及应用技术规程》SL579《SL 579-2012 洪涝灾情评估标准》SL580《SL580-2012 水工金属结构三维坐标测量技术规程》SL581《SL 581-2012 水工金属结构T形接头角焊缝和组合焊缝超声检测方法和质量分级》SL582《SL 582-2012 水工金属结构制造安装质量检验通则》SL584《SL 584-2012 潜水泵站技术规范》SL585《SL 585-2012 水利水电工程三相交流系统短路电流计算导则》SL587《SL 587-2012 水利水电工程接地设计规范》SL592《SL 592-2012 水土保持遥感监测技术规范》SL599《SL 599-2013 衬砌与防渗渠道工程技术管理规程》SL601《SL 601-2013 混凝土坝安全监测技术规范》SL622《SL 622-2014 水文缆道设计规范》SL631《SL 631-2012 水利水电工程单元工程施工质量验收评定标准-土石方工程》SL632《SL 632-2012 水利水电工程单元工程施工质量验收评定标准-混凝土工程》SL633《SL 633-2012 水利水电工程单元工程施工质量验收评定标准-地基处理与基础工程》SL634《SL 634-2012 水利水电工程单元工程施工质量验收评定标准-堤防工程》SL635《SL 635-2012 水利水电工程单元工程施工质量验收评定标准-水工金属结构安装工程》SL636《SL 636-2012 水利水电工程单元工程施工质量验收评定标准-水轮发电机组安装工程》SL637《SL 637-2012 水利水电工程单元工程施工质量验收评定标准-水力机械辅助设备系统安装工程》SL638《SL 638-2013 水利水电工程单元工程施工质量验收评定标准-发电电气设备安装工程》SL639《SL 639-2013 水利水电工程单元施工质量验收评定标准-升压变电电气设备安装工程》SL641《SL 641-2014 水利水电工程照明系统设计规范》SL642《SL 642-2013 水利水电地下工程施工组织设计规范》SL643《SL 643-2013 水利水电工程施工总进度设计规范》6SL644《SL 644-2014 水利水电工程水库库底清理设计规范》SL645《SL 645-2013 水利水电工程围堰设计规范》SL648《SL 648-2013 土石坝施工组织设计规范》SL649《SL 649-2014 水文设施工程施工规程》SL650《SL 650-2014 水文设施工程验收规程》SL677《SL 677-2014 水工混凝土施工规范》SL679《SL/Z 679-2015 堤防工程安全评价导则》SL690《SL/Z 690-2013 水利水电工程施工质量通病防治导则》SL702《SL 702-2015 预应力钢筒混凝土管道技术规范》7SL703《SL 703-2015 灌溉与排水工程施工质量评定规程》SL704《SL 704-2015 水闸与泵站工程地质勘察规范》SL705《SL/Z 705-2015 水利建设工程环境影响后评价导则》SL713《SL713-2015水工混凝土结构缺陷检测技术规程》SL714《SL 714-2015 水利工程施工安全防护设施技术规范》SL718《SL 718-2015 水土流失危险程度分级标准》DL269《DL/T 269-2012 钢弦式锚索测力计》DL270《DL/T 270-2012 钢弦式位移计》DL947《DL/T 947-2005 土石坝监测仪器系列型谱》DL948《DL/T 948-2005 混凝土坝监测仪器系列型谱》DL990《DL/T 990-2005 双吊点弧形闸门后拉式液压启闭机（液压缸）系列参数》DL1014《DL/T 1014-2006 水情自动测报系统运行维护规程》DL1043《DL/T1043-2007 钢弦式测缝计》DL1044《DL/T1044-2007 钢弦式应变计》DL1045《DL/T1045-2007 钢弦式孔隙水压力计》DL1046《DL/T1046-2007 引张线式水平位移计》DL1047《DL/T1047-2007 水管式沉降仪》DL1061《DL/T1061-2007 光电式（CCD）垂线坐标仪》DL1062《DL/T1062-2007 光电式（CCD）引张线仪》DL1063《DL/T1063-2007 差动电阻式位移计》DL1064《DL/T1064-2007 差动电阻式锚索测力计》DL1065《DL/T1065-2007 差动电阻式锚杆应力计》DL1086《DL/T 1086-2008 光电式（CCD）静力水准仪》DL1133《DL/T 1133-2009 钢弦式仪器测量仪表》DL1134《DL/T 1134-2009 大坝安全监测数据自动采集装置》DL1135《DL/T 1135-2009 电位器式位移计》DL1136《DL/T 1136-2009 钢弦式钢筋应力计》DL1137《DL/T 1137-2009 钢弦式土压力计》DL5006《DL/T5006-2007 水电水利工程岩体观测规程》DL5010《DL/T 5010-2005 水电水利工程物探规程》DL5013《DL/T 5013-2005 水电水利工程钻探规程》DL5015《DL/T5015-1996 水利水电工程动能设计规范》DL5016《DL/T 5016-1999 混凝土面板堆石坝设计规范》DL5017《DL/T5017-2007 水电水利工程压力钢管制造安装及验收规范》DL5018《DL/T 5018-2004 水电水利工程钢闸门制造安装及验收规范》DL5020《DL/T5020-2007 水电工程可行性研究报告编制规程》DL5039《DL/T5039-1995 水利水电工程钢闸门设计规范》DL5055《DL/T5055-2007 水工混凝土掺用粉煤灰技术规范》DL5056《DL/T 5056-2007 变电站总布置设计技术规程》DL5057《DL/T 5057-2009 水工混凝土结构设计规范》DL5064《DL/T5064-2007 水电工程建设征地移民安置规划设计规范》DL5073《DL 5073-2000 水工建筑物抗震设计规范》DL5079《DL/T 5079-2007 水电站引水渠道及前池设计规范》DL5083《DL/T 5083-2010 水电水利工程预应力锚索施工规范》DL5085《DL/T5085-1999 钢混凝土组合结构设计规程》DL5086《DL/T5086-1999 水力水电工程混凝土生产系统设计导则》DL5087《DL/T5087-1999 水利水电工程围堰设计导则》DL5088《DL/T5088-1999 水利水电工程量计算规程》DL5089《DL/T5089-1999 水利水电工程泥沙设计规范》DL5090《DL/T5090-1999 水力发电厂过电压保护和绝缘配合设计导则》DL5091《DL/T5091-1999 水力发电厂接地设计导则及条文说明》DL5098《DL/T5098-1999 水电水力工程沙石加工系统设计导则》DL5100《DL/T5100-1999 水工混凝土外加剂技术规程》DL5105《DL/T5105-1999 水电工程水利计算规范》DL5107《DL/T5107-1999 水电水利工程沉沙池设计规范》DL5108《DL/T5108-1999 混凝土重力坝设计规范》DL5109《DL/T5109-1999 水电水利工程施工地质规程》DL5110《DL/T5110-2013 水电水利工程模板施工规范》DL5111《DL/T5111-2000 水电水利工程施工监理规范》DL5112《DL/T 5112-2009 水工碾压混凝土施工规范》DL5113.1《DL/T 5113.1-2005 水电水利基本建设工程单元工程质量等级评定标准:土建工程》DL5113.5《DL/T 5113.5-2012 水电水利基本建设工程单元工程质量等级评定标准：发电电气设备安装工程》DL5113.8《DL/T 5113.8-2012 水电水利基本建设工程单元工程质量等级评定标准第8部分:水工碾压混凝土工程》DL5113.11《DL/T 5113.11-2005 水电水利基本建设工程单元工程质量等级评定标准:灯泡贯流式水轮发电机组安装工程》DL5114《DL/T5114-2000 水电水利工程施工导流设计导则》DL5115《DL/T 5115-2008 混凝土面板堆石坝接缝止水技术规范》DL5116《DL/T5116-2000 水电水利工程碾压式土石坝施工组织设计导则》DL5117《DL/T5117-2000 水下不分散混凝土实验规程》DL5123《DL/T5123-2000 水电站基本建设工程验收规程》DL5124《DL/T5124-2001 水电水利工程施工压缩空气，供水.供电系统设计导则》DL5125《DL/T 5125-2009 水电水利岩土工程施工及岩体测试造孔规程》DL5126《DL/T5126-2001 聚合物改性水泥砂浆实验规程》DL5127《DL/T5127-2001 水利发电工程CAD制图技术规定》DL5128《DL/T5128-2009 混凝土面板堆石坝施工规范》DL5129《DL/T 5129-2013 碾压式土石坝施工规范》DL5133《DL/T5133-2001 水电水利工程施工机械选择导则》DL5134《DL/T5134-2001 水电水利工程交通设计导则》DL5135《DL/T 5135-2013 水电水利工程爆破施工技术规范》DL5140《DL/T5140-2001 水力发电厂照明设计规范》DL5141《DL/T5141-2001 水电站压力钢管设计规范》DL5144《DL/T5144-2001 水工混凝土施工规范》DL5148《DL/T5148-2012 水工建筑物水泥灌浆施工技术规范》DL5150《DL/T5150-2001 水工混凝土实验规范》DL5151《DL/T5151-2001 水工混凝土砂石骨料实验规程》DL5152《DL/T5152-2001 水工混凝土水质分析实验规程》DL5162《DL/T5162-2002 水电水利工程施工安全防护设施技术规范》DL5165《DL/T5165-2002 水力发电厂厂采暖通风与空气调节设计规程》DL5166《DL/T5166-2002 溢洪道设计规范》DL5167《DL/T5167-2002 水利水电工程启闭机设计规范》DL5169《DL/T5169-2002 水工混凝土钢筋施工规范》DL5170《DL/T5170-2002 变电所岩土工程勘测技术规程》DL5171《DL/T5171-2002 电力水文地质钻探技术规程》DL5172《DL/T 5172-2003 抽水蓄能电站选点规划编制规范》DL5173《DL/T 5173-2012 水电水利工程施工测量规范》DL5176《DL/T 5176-2003 水电工程预应力锚固设计规范》DL5178《DL/T 5178-2003 混凝土坝安全监测技术规范》DL5179《DL/T 5179-2003 水电水利工程混凝土预热系统设计导则》DL5180《DL 5180-2003 水电枢纽工程等级划分及设计安全标准》DL5181《DL/T 5181-2003 水电水利工程锚喷支护施工规范》DL5185《DL/T5185-2004 水电水利工程地质测绘规程》DL5186《DL/T5186-2004 水力发电厂机电设计规范》DL5192《DL/T5192-2004 水电水利工程施工总布置设计导则》DL5193《DL/T5193-2004 环氧树脂砂浆技术规程》DL5194《DL/T5194-2004 水电水利工程地质勘察水质分析规程》DL5195《DL/T5195-2004 水工隧洞设计规范》DL5198《DL/T 5198-2013 水电水利工程岩壁梁施工规程》DL5199《DL/T 5199-2004 水电水利工程混凝土防渗墙施工规范》DL5200《DL/T 5200-2004 水电水利工程高压喷射灌浆技术规范》DL5201《DL/T 5201-2004 水电水利工程地下工程施工组织设计导则》DL5207《DL/T 5207-2005 水工建筑物抗冲磨防空蚀混凝土技术规范》DL5206《DL/T 5206-2005 水电工程预可行性研究报告编制规程》DL5207《DL/T 5207-2005 水工建筑物抗冲磨防空蚀混凝土技术规范》DL5208《DL/T 5208-2005 抽水蓄能电站设计导则》DL5209《DL/T 5209-2005 混凝土坝安全监测资料整编规程》DL5211《DL/T 5211-2005 大坝安全监测自动化技术规范》DL5212《DL/T 5212-2005 水电工程招标设计报告编制规程》DL5213《DL/T 5213-2005 水电水利工程钻孔抽水实验规程》DL5214《DL/T 5214-2005 水电水利工程振冲法地基处理技术规范》DL5215《DL/T 5215-2005 水工建筑物止水带技术规范》DL5229《DL/T 5229-2005 电力工程竣工图文件编制规定》DL5238《DL/T 5238-2010 土坝灌浆技术规范》DL5243《DL/T 5243-2010 水电水利工程场内施工道路技术规范》DL5255《DL/T 5255-2010 水电水利工程边坡施工技术规范》DL5256《DL/T 5256-2010 土石坝安全监测资料整编规程》DL5258《DL/T 5258-2010 土石坝浇筑式沥青混凝土防渗墙施工技术规范》DL5259《DL/T 5259-2010 土石坝安全监测技术规范》DL5260《DL/T 5260-2010 水电水利工程施工环境保护技术规程》DL5265《DL/T 5265-2011 水电水利工程混凝土搅拌楼安全操作规程》DL5267《DL/T 5267-2012 水电水利工程覆盖层灌浆技术规》DL5268《DL/T 5268-2012 混凝土面板堆石坝翻模固坡施工技术规程》DL5269《DL/T 5269-2012 水电水利工程砾石土心墙堆石坝施工规范》DL5271《DL/T 5271-2012 水电水利工程砂石加工系统施工技术规程》DL5272《DL/T 5272-2012 大坝安全监测自动化系统实用化要求及验收规程》DL5274《DL/T 5274-2012 水电水利工程施工重大危险源辨识及评价导则》DL5296《DL/T 5296-2013 水工混凝土掺用氧化镁技术规范》DL5297《DL/T 5297-2013 混凝土面板堆石坝挤压边墙技术规范》DL5298《DL/T 5298-2013 水工混凝土抑制碱-骨料反应技术规范》DL5299《DL/T 5299-2013 大坝混凝土声波检测技术规程》DL5303《DL/T 5303-2013 水工塑性混凝土实验规程》DL5304《DL/T 5304-2013 水工混凝土掺用石灰石粉技术规范》DL5306《DL/T 5306-2013 水电水利工程清水混凝土施工规范》DL5308《DL/T 5308-2013 水电水利工程施工安全监测技术规范》DL5309《DL/T 5309-2013 水电水利工程水下混凝土施工规范》DL5310《DL/T 5310-2013 沥青混凝土面板堆石坝及库盆施工规范》DL5315《DL/T 5315-2014 水工混凝土建筑物修补加固技术规程》DL5316《DL/T 5316-2014 水电水利工程软土地基施工监测技术规范》DL5317《DL/T 5317-2014 水电水利工程聚脲涂层施工技术规程》DL5330《DL/T 5330-2005 水工混凝土配合比设计规程》DL5331《DL/T 5331-2005 水电水利工程钻孔压水实验规程》DL5332《DL/T 5332-2005 水工混凝土断裂实验规程》DL5333《DL/T 5333-2005 水电水利工程爆破安全监测规程》DL5334《DL 5334-2006 电力工程勘测安全技术规程》DL5335《DL/T 5335-2006 水电水利工程区域构造稳定性勘察技术规程》DL5336《DL/T 5336-2006 水电水利工程水库区工程地质勘察技术规程》DL5337《DL/T 5337-2006 水电水利工程边坡工程地质勘察技术规程》DL5338《DL/T 5338-2006 水电水利工程喀斯特工程地质勘察技术规程》DL5346《DL/T 5346-2006 混凝土拱坝设计规范》DL5345《DL/T 5345-2006 梯级水电厂集中监控工程设计规范》DL5346《DL/T 5346-2006 混凝土拱坝设计规范》DL5347《DL/T 5347-2006 水电水利工程基础制图标准》DL5348《DL/T 5348-2006 水电水利工程水工建筑制图标准》DL5349《DL/T 5349-2006 水电水利工程水力机械制图标准》DL5350《DL/T 5350-2006 水电水利工程电气制图标准》DL5351《DL/T 5351-2006 水电水利工程地质制图标准》DL5353《DL/T 5353-2006 水电水利工程边坡设计规范》DL5354《DL/T5354-2006 水电水利工程钻孔土工实验规程》DL5355《DL/T5355-2006 水电水利工程土工实验规程》DL5356《DL/T5356-2006 水电水利工程粗粒土实验规程》DL5357《DL/T5357-2006 水电水利工程岩土化学分析实验规程》DL5358《DL/T5358-2006 水电水利工程金属结构设备防腐蚀技术规程》DL5359《DL/T5359-2006 水电水利工程水流空化模型实验规程》DL5360《DL/T5360-2006 水电水利工程溃坝洪水模拟技术规程》DL5361《DL/T5361-2006 水电水利工程施工导截流模型实验规程》DL5362《DL/T5362-2006 水工沥青混凝土实验规程》DL5363《DL/T5363-2006 水工碾压式沥青混凝土施工规范》DL5367《DL/T5367-2007 水电水利工程岩体应力测试规程》DL5368《DL/T5368-2007 水电水利工程岩石实验规程》DL5370《DL/T5370-2007 水电水利工程施工通用安全技术规程》DL5371《DL/T5371-2007 水电水利工程土建施工安全技术规程》DL5372《DL/T5372-2007 水电水利工程金属结构与机电设备安装安全技术规程》DL5373《DL/T5373-2007 水电水利工程施工作业人员安全技术操作规程》DL5278《DL 5278-2012 水电水利工程达标投产验收规程》DL5279《DL 5279-2012 输变电工程达标投产验收规程》DL5385《DL/T5385-2007 大坝安全监测系统施工监理规范》DL5386《DL/T5386-2007 水电水利工程混凝土预冷系统设计导则》DL5387《DL/T5387-2007 水工混凝土掺用磷渣粉技术规范》DL5388《DL/T5388-2007 水电水利工程天然建筑材料勘察规程》DL5389《DL/T5389-2007 水工建筑物岩石基础开挖工程施工技术规范》DL5395《DL/T 5395-2007 碾压式土石坝设计规范》DL5396《DL/T 5396-2007 水力发电厂高压电气设备选择及布置设计规范》DL5397《DL/T 5397-2007 水电工程施工组织设计规范》DL5398《DL/T 5398-2007 水电站进水口设计规范》DL5399《DL/T 5399-2007 水电水利工程垂直升船机设计导则》DL5400《DL/T 5400-2007 水工建筑物滑动模板施工技术规范》DL5401《DL/T 5401-2007 水力发电厂电气实验设备配置导则》DL5402《DL/T 5402-2007 水电水利工程环境保护设计规范》DL5406《DL/T 5406-2010 水工建筑物化学灌浆施工规范》DL5407《DL/T 5407-2009 水电水利工程斜井竖井施工规范》DL5410《DL/T 5410-2009 中小型水力发电工程地质勘察规范》DL5411《DL/T 5411-2009 土石坝沥青混凝土面板和心墙设计规范》DL5412《DL/T 5412-2009 水力发电厂火灾自动报警系统设计规范》DL5413《DL/T 5413-2009 水力发电厂测量装置配置设计规范》DL5414《DL/T 5414-2009 水电水利工程坝址工程地质勘察技术规程》DL5415《DL/T 5415-2009 水电水利工程地下建筑物工程地质勘察技术规程》DL5416《DL/T 5416-2009 水工建筑物强震动安全监测技术规范》DL5419《DL/T 5419-2009 水电建设工程水土保持方案技术规范》DL5422《DL/T 5422-2009 混凝土面板堆石坝挤压边墙混凝土实验规程》DL5424《DL/T 5424-2009 水电水利工程锚杆无损检测规程》DL5425《DL/T 5425-2009 深层搅拌法技术规范》DL5431《DL/T 5431-2009 水电水利工程水文计算规范》DL5432《DL/T 5432-2009 水电水利工程工程建设管理规范》DL5433《DL/T 5433-2009 水工碾压混凝土实验规程》NB35016《NB/T 35016-2013 土石筑坝材料碾压实验规程》NB35020《NB/T 35020-2013 水电水利工程液压启闭机设计规范》NB35023《NB/T 35023-2014 水闸设计规范》NB35024《NB/T 35024-2014 水工建筑物抗冰冻设计规范》NB35027《NB/T 35027-2014 水电工程土工膜防渗技术规范》NB35028《NB/T 35028-2014 水电工程勘探验收规程》NB35029《NB/T 35029-2014 水电工程测量规范》NB35036《NB/T 35036-2014 水电工程固定卷扬式启闭机通用技术条件》。
劳动安全与工业卫生专项竣工验收自检报告(设计单位)雅砻江***电站工程劳动安全与工业卫生专项竣工验收自检报告（设计）*****（单位）2014年4月30日批准：核定：校核：编写：目录1 设计依据 (1)1.1国家、行业、地方和项目主管部门的有关规定 (1)1.2设计采用的主要技术标准 (2)1.3工程保护设计范围 (4)2 主要危险有害因素防范的安全设计及其评价 (4)2.1工程选址及枢纽布置主要危险有害因素防范的安全设计及其评价 (4)2.1.1 工程选址安全设计及评价 (4)2.1.2 枢纽布置安全设计及评价 (5)2.1.3 工程地质安全设计及评价 (6)2.2水工建筑物、构筑物、设备及金属结构危险有害因素防范的安全设计及其评价 . 72.2.1 挡水坝安全设计 (7)2.2.2 泄洪消能安全设计 (8)2.2.3 下游消能防冲安全设计 (9)2.2.4 枢纽建筑物边坡加固支护安全设计 (9)2.2.5 厂区渗漏 (9)2.2.6 引水系统安全设计 (10)2.2.7 尾水系统安全设计评价 (11)2.2.8 金属结构设备安全设计及其评价 (16)2.3生产运行过程中主要危险有害因素防范的安全设计及其评价 (36)2.3.1 防火、防爆安全设计及其评价 (36)2.3.2 防止设备缺陷安全设计及其评价 (40)2.3.3 防护缺陷安全设计及其评价 (40)2.3.4 信号缺陷安全设计及其评价 (40)2.3.5 标志缺陷安全设计及其评价 (40)2.3.6 电危害安全设计及其评价 (41)2.3.7 运动物安全设计及其评价 (42)2.3.8 高处坠落伤害、物体打击伤害安全设计及其评价 (42)2.3.9 起重伤害安全设计及其评价 (43)2.3.10 车辆伤害安全设计及其评价 (44)2.3.11 机械伤害安全设计及其评价 (44)2.3.12 防洪水安全设计及其评价 (45)2.3.13 防淹没安全设计及其评价 (46)2.3.14 防坍塌安全设计及其评价 (48)2.3.15 放炮安全设计及其评价 (51)2.3.16 防中毒安全设计及其评价 (51)2.3.17 防窒息安全设计及其评价 (51)2.4特种设备的安全设计及其评价 (53)2.4.1 起重机械安全设计及其评价 (54)2.4.2 压力容器安全设计及其评价 (55)2.4.3 场（厂）内专用机动车辆安全设计及其评价 (55)2.5厂区内生产作业场所环境有害因素防范的安全设计及其评价 (56)2.5.1 防噪声、防振动安全设计及其评价 (56)2.5.2 防粉尘安全设计及其评价 (56)2.5.3 防污染安全设计及其评价 (57)2.5.4 防毒安全设计及其评价 (57)2.5.5 防电磁辐射和电离辐射安全设计及其评价 (57)2.5.6 防高压配电设备设施无线电干扰安全设计及其评价 (58)2.5.7 厂区内生产作业场所温、湿度控制安全设计及其评价 (58)2.5.8 采光、照明安全设计及其评价 (58)3 安全标识、标志设计 (59)3.1安全标识、标志设计 (59)4 安全监测系统及主要仪器设备配置 (60)4.1安全监测范围 (60)4.2监测设计原则 (60)4.2.1 监测设计一般原则 (60)4.2.2 大坝监测设计原则 (61)4.2.3 地下洞室监测设计原则 (62)4.2.4 边坡及滑坡体监测设计原则 (62)4.2.5 监测自动化系统设计原则 (63)4.3监测设计依据 (64)4.4监测设计 (65)4.5.1 变形监测控制网 (65)4.5.2 碾压混凝土坝监测 (65)4.5.3 引水发电建筑物监测 (65)4.5.4 近坝库区边坡监测 (65)4.5.5 左岸库单薄分水岭渗漏监测 (65)4.5.6 导流洞及过坝交通洞堵头监测 (65)4.6仪器设备配置 (67)4.6.1 碾压混凝土重力坝 (67)4.6.2 枢纽区工程边坡 (68)4.6.3 引水发电系统 (73)4.6.4 汇总统计 (74)5 与安全有关的主要设计变更及安全措施 (74)5.1主厂房上游边墙加强支护 (74)5.2尾调室边墙及顶拱加强支护 (75)5.3岩锚梁裂缝处理 (87)5.4进水口边坡加强支护 (88)5.5进水口塌方边坡处理 (90)5.6充水发电过程中1＃压力管道出现的问题及处理措施 (91)5.7主副厂房和主变室钢屋架 (92)6 主要结论及建议 (92)7 附图 (92)1 设计依据1.1 国家、行业、地方和项目主管部门的有关规定（1）《中华人民共和国安全生产法》(中华人民共和国主席令第70号)；（2）《中华人民共和国劳动法》(中华人民共和国主席令第28号)；（3）《中华人民共和国职业病防治法》(中华人民共和国主席令第60号)；（4）《中华人民共和国电力法》(中华人民共和国主席令第60号)；（5）《中华人民共和国防洪法》(中华人民共和国主席令第88号)；（6）《水库大坝安全管理条例》(中华人民共和国主席令第77号)；（7）《建设项目(工程)劳动安全卫生监察规定》(原劳动部令第3号)；（8）《建设项目(工程)劳动安全卫生预评价管理办法》(原劳动部令第10号)；（9）《关于进一步加强建设项目(工程)劳动安全卫生预评价工作的通知》(国家安全生产监督管理局安监管办字[2001]39号)；（10）“转发国家安全生产监督管理局《关于进一步加强建设项目(工程)劳动安全卫生预评价工作的通知》的通知”(水电规办[2001]0026号文)；（11）“关于印发《水电水利建设项目(工程)安全卫生评价工作管理规定》的通知”(水电顾办[2003]0023号文)；（12）《电力行业生产性建设工程项目劳动安全与工业卫生实行“三同时”的暂行规定》(原能源安保[1992]748号)；（13）“关于印发《水电站工程验收管理暂行规定》的通知”(原国家经济贸易委员会国经贸电力[1999]2号文)；（14）《水电建设工程安全鉴定规定》(电综[1998]219号)；（15）“电力工业部关于颁发《水电站大坝安全管理办法》的通知”(1997年1月15日实施)；（16）“能源部关于颁发《水电站大坝安全检查施行细则》的通知”(1988年8月29日实施)；（17）“电力工业部关于颁发《水电站大坝安全监测工作管理规定》的通知”(1997年9月4日实施)；（19）“电力工业部关于颁发《水电站大坝安全注册规定》的通知”(1996年10月3日实施)；（20）“电力工业部印发《关于加强电力建设安全施工管理的补充规定》和《关于加强电力建设包工队、临时工安全管理的若干规定》的通知”(1993年9月1日实施)；（21）“电力工业部关于颁发《水电建设工程施工安全管理暂行办法》的通知”(1993年12月27日实施)；（22）“电力工业部关于颁发《水电建设起重设备安全监察规定》等五项规定的通知”(1998年2月21日实施)；（23）“电力工业部关于颁发《水电建设工程安全鉴定规定》的通知”(1998年3月18日实施)；（24）《安全生产工作规定》国家电力公司发布(2000年3月)。
对应的旧标准:SD 134-1984目次前言1范围2规范性引用文件3总则4主要术语5基本资料6隧洞布置7断面形状及尺寸8水力设计9结构设计基本原则10不衬砌与锚喷隧洞11混凝土和钢筋混凝土衬砌12预应力混凝土衬砌13高压钢筋混凝土衬砌岔洞14封堵体设计15灌浆、防渗和排水16观测、运行和维修附录A（规范性附录）围岩工程地质分类附录B（规范性附录）材料附录C（资料性附录）水工隧洞水头损失计算附录D（规范性附录）高流速防蚀设计问题附录E（规范性附录）水工隧洞结构安全级别附录F（资料性附录）锚喷支护类型及其参数附录G（规范性附录）圆形有压隧洞衬砌计算附录H（资料性附录）外水压力折减系数附录I（规范性附录）圆形无压隧洞及非圆形隧洞衬砌计算附录J（资料性附录）混凝土衬砌裂缝及其防止措施条文说明前言根据原电力工业部《关于下达1996年制定、修订电力行业标准计划项目（第一批）的通知》（技综［1996］40号文）的指示精神，在原规范（SD134—1984）的基础上，结合我国新建水工隧洞的实践经验，并吸收了当前国外的先进技术而修订为本标准。
本次修订中修改和增加的主要内容有：（1）遵照GB 50199规定的原则和方法增加了相应的条款。
（2）规范采用开裂设计和限裂设计两种设计方法，取消了不允许出现裂缝的计算方法；限裂验算采用我国经验计算方法。
（3）除圆形有压隧洞外，其他断面取消了原规范中的计算公式，采用以边值数值解法及有限元法进行计算。
（4）扩大了标准的适用范围，增加了抽水蓄能电站隧洞、预应力混凝土衬砌、高压混凝土衬砌岔洞及封堵体设计的有关规定，并补充了锚喷、喷钢纤维混凝土的内容。
（5）引用了GB 50287的围岩分类。
本标准的修订工作，是在水电水利规划设计总院领导下，由成都勘测设计研究院主编，北京勘测设计研究院、中国水利水电科学研究院及清华大学水利系、武汉大学土木建筑学院承担了部分专题科研工作。
本标准实施后代替SD134—1984。
对应的旧标准:SD 134-1984目次前言1 范围2 规范性引用文件3 总则4 主要术语5 基本资料6 隧洞布置7 断面形状及尺寸8 水力设计9 结构设计基本原则10 不衬砌与锚喷隧洞11 混凝土和钢筋混凝土衬砌12 预应力混凝土衬砌13 高压钢筋混凝土衬砌岔洞14 封堵体设计15 灌浆、防渗和排水16 观测、运行和维修附录A（规范性附录）围岩工程地质分类附录B（规范性附录）材料附录C（资料性附录）水工隧洞水头损失计算附录D（规范性附录）高流速防蚀设计问题附录E（规范性附录）水工隧洞结构安全级别附录F（资料性附录）锚喷支护类型及其参数附录G（规范性附录）圆形有压隧洞衬砌计算附录H（资料性附录）外水压力折减系数附录I（规范性附录）圆形无压隧洞及非圆形隧洞衬砌计算附录J（资料性附录）混凝土衬砌裂缝及其防止措施条文说明前言根据原电力工业部《关于下达1996年制定、修订电力行业标准计划项目（第一批）的通知》（技综［1996］40号文）的指示精神，在原规范（SD134—1984）的基础上，结合我国新建水工隧洞的实践经验，并吸收了当前国外的先进技术而修订为本标准。
本次修订中修改和增加的主要内容有：（1）遵照GB 50199规定的原则和方法增加了相应的条款。
（2）规范采用开裂设计和限裂设计两种设计方法，取消了不允许出现裂缝的计算方法；限裂验算采用我国经验计算方法。
（3）除圆形有压隧洞外，其他断面取消了原规范中的计算公式，采用以边值数值解法及有限元法进行计算。
（4）扩大了标准的适用范围，增加了抽水蓄能电站隧洞、预应力混凝土衬砌、高压混凝土衬砌岔洞及封堵体设计的有关规定，并补充了锚喷、喷钢纤维混凝土的内容。
（5）引用了GB 50287的围岩分类。
本标准的修订工作，是在水电水利规划设计总院领导下，由成都勘测设计研究院主编，北京勘测设计研究院、中国水利水电科学研究院及清华大学水利系、武汉大学土木建筑学院承担了部分专题科研工作。
本标准实施后代替SD134—1984。
本标准的附录A、附录B、附录D、附录E、附录G、附录I为规范性附录。
本标准的附录C、附录F、附录H、附录J为资料性附录。
本标准由中国电力企业联合会提出。
本标准由水电规划设计标准化技术委员会归口，并负责解释。
本标准起草单位：成都勘测设计研究院。
本标准主要起草人：郝元麟、段乐斋、郝志先、朱尔容、谷兆祺、张有天、陈子海、李振中、杨强、陈平、姚福海、侯建国。
水工隧洞设计规范1 范围本标准规定了新建和改建的水电水利工程的水工隧洞设计。
本标准适用于大、中型工程开挖于岩体中的1、2、3级水工隧洞的各设计阶段。
2 规范性引用文件下列文件中的条款，通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 5223 预应力混凝土用钢丝GB 50086 锚杆喷射混凝土支护技术规范GB 50199 水利水电工程结构可靠度设计统一标准GB 50287 水利水电工程地质勘察规范DL/T 5013 水利水电工程钢闸门设计规范DL/T 5057 水工混凝土结构设计规范DL/T 5058 水电站调压室设计规范DL 5073 水工建筑物抗震设计规范DL 5077 水工建筑物荷载设计规范DL/T 5099 水工建筑物地下开挖工程施工技术规范DL 5108 混凝土重力坝设计规范DL/T 5141 水电站压力钢管设计规范DL/T 5148 水工建筑物水泥灌浆施工技术规范DL/T 5166 溢洪道设计规范DL5180 水电枢纽工程等级划分及设计安全标准SD 303 水电站进水口设计规范SL 212 水工预应力锚固设计规范3 总则3.0.1为规范水工隧洞设计，贯彻国家的有关政策，按照GB 50199的规定，使水工隧洞设计符合安全适用、技术先进和经济合理，特制定本标准。
3.0.2水工隧洞设计中应充分利用围岩的自稳能力、承载能力和抗渗能力。
3.0.3根据水工隧洞的运用要求、围岩的工程地质、水文地质、开挖方法和围岩的稳定条件等，合理选用加固措施。
特殊不利地形、地质条件洞段、新型结构，应通过验算、现场试验确定技术方案。
3.0.4 对围岩应进行稳定分析，一般工程可根据地质条件采用经验类比法和块体平衡法，重要工程宜采用有限元法。
3.0.5 本标准遵照GB 50199的设计原则，以分项系数极限状态设计表达式，进行隧洞支护计算。
水工隧洞支护的极限状态可分为承载能力极限状态和正常使用极限状态两类，设计时应根据其要求，分别进行计算和验算。
3.0.6 水工隧洞的抗震设计应符合DL5073的要求。
3.0.7 隧洞施工方案应根据隧洞沿线工程地质和水文地质条件、隧洞的长度、断面形状和尺寸，通过技术经济比较确定。
采用掘进机时，隧洞的洞线布置、断面形状、纵坡和转弯半径等应与掘进机性能相适应。
采用钻爆法时，应采用光面爆破。
对光面爆破的质量要求，应符合DL/T 5099的有关规定。
4 主要术语下列术语和定义适用于本标准。
4.0.1水工隧洞hydraulic tunnel水利水电工程中设置于岩（土）体中的，用于输水、发电、灌溉、泄洪、导流、放空、排沙等且具有封闭断面的通道。
4.0.2有压隧洞pressure tunnel洞内充满水流、洞壁周边承受水压力作用的水工隧洞。
4.0.3无压隧洞free-flow tunnel洞内水流具有自由水面的水工隧洞。
4.0.4支护support采用结构或构件及其材料对围岩进行加固的工程措施。
4.0.5锚喷支护bolt-shotcrefe support采用锚杆、喷射混凝土加固岩体的工程措施。
4.0.6临时支护temporary support为保证施工安全临时设置的支护。
4.0.7永久支护permanent support用于永久性作用的支护。
4.0.8初期支护initial support洞室开挖后立即施作的支护。
4.0.9二次支护secondary support根据围岩稳定情况，或初期支护后由监测结果决定的再次支护。
4.0.10随机锚杆random bolt为防止岩体塌落或滑动，在局部围岩中布设的锚杆。
4.0.11系统锚杆system bolt根据岩体稳定要求，在整个开挖面上按一定的间排距，有规律布置的锚杆。
4.0.12超前锚杆pre-bolt在开挖洞室的掌子面处，为下一掘进段的稳定在围岩中预先设置的锚杆。
4.0.13衬砌lining在地下工程中，为了加固围岩，采用混凝土、钢筋混凝土等材料进行支护的工程措施。
4.0.14收敛变形convergent deformation地下洞室周边两测点间实测位移值与两测点间的距离之比。
4.0.15高压隧洞high prossure tunnel洞内压力水头不小于100m的隧洞。
4.0.16高流速隧洞high water velocitcy tunnel洞内流速大于20m/s的隧洞。
5 基本资料5.0.1水工隧洞设计需根据枢纽布置、水工隧洞的用途，收集动能经济指标、水文、气象、地形、工程地质、水文地质、地震烈度、生态环境、施工条件和建筑材料等方面的资料。
基本资料由有关专业根据各个设计阶段的要求，按有关标准提供。
设计人员应进行综合分析，合理选用。
5.0.2隧洞沿线的地质勘察工作，根据地质条件的复杂程度、隧洞的级别和不同的设计阶段，按有关标准执行。
对于1级的高压隧洞及高压混凝土岔洞，应在现场选有代表性的地段，进行有关的试验工作。
5.0.3地质资料是水工隧洞设计的重要依据之一，也是施工、运行的重要资料，在开挖前的几个设计阶段，要逐步地详细掌握隧洞地区的基本地质情况：1 隧洞沿线的围岩特性和地质构造。
2 沿洞线的水文地质情况。
3 洞口洞脸边坡的稳定情况。
4 影响施工安全的地质现象（如岩溶、有害气体及放射性等）。
5 影响生态环境的地质情况（如坟墓、垃圾堆积物等）。
6 地应力、地震及岩爆情况。
7 高地温情况。
5.0.4在开挖后，根据实际情况，及时进行地质编录，核对和收集地质资料，核对和修改设计，并为施工进行地质预报。
对地质条件复杂的洞段，可视需要在施工中采用导洞、超前钻孔等手段探明情况，为修改设计、指导施工提供依据。
5.0.5对围岩进行评价和初选加固方案时，可按附录A的围岩工程地质分类沿线逐段进行，施工中应根据揭示的实际情况对其修正。
对于大跨度（直径）隧洞的围岩分类，除采用附录A的分类外，尚可采用其他有关国家标准综合评价。
对于国际合作、国际招标的工程，还可采用国际通用的围岩分类对比使用。
5.0.6支护设计中应用的材料技术指标，应按附录B的规定采用。
6 隧洞布置6.1 一般规定6.1.1水工隧洞的线路，应根据隧洞的用途及其特点（如发电、引水、泄洪、灌溉及导流等），综合考虑地形、地质、覆盖厚度、生态环境、水土保持、枢纽总布置、水力学、施工、运行、沿线建筑物等各种因素，通过可能方案的技术经济比较选定。
6.2 洞线选择6.2.1在满足枢纽总布置要求的前提下，洞线宜选在地质构造简单、岩体完整稳定、水文地质条件有利和施工、交通方便的地区。
洞线与岩层层面、主要构造断裂面及软弱带的走向应有较大的夹角，其夹角不宜小于30°；对于层间结合疏松的高倾角薄岩层，其夹角不宜小于45°。
若夹角小于上列规定者，必须采取工程措施。
位于高地应力地区的隧洞，应考虑地应力对围岩稳定性的影响，宜使洞线与最大水平地应力方向一致，或尽量减小其夹角。
6.2.2当隧洞埋深不大，接近地表时，可研究采用明渠或管道引水方案，或者考虑将洞线移至岩体深处，宜通过技术经济比较选定。
6.2.3洞顶以上和岸边一侧岩体的最小覆盖厚度，应根据地形、地质条件、岩体的抗抬能力、抗渗透特性、洞内水压力和支护型式等因素分析确定。
1 有压隧洞的进出口段、无压隧洞及其进出口洞段，如能够采取合理的施工程序和工程措施，可保证施工期及运行期的安全，对岩体最小覆盖厚度不做具体的规定。
2 对于有压隧洞，洞身部位岩体最小覆盖厚度，按洞内静水压力小于洞顶以上岩体重力的要求确定。
可按下式计算：（6.2.3）图6.2.3 压力隧洞围岩覆盖厚度式中：C RM——岩体最小覆盖厚度（不包括全、强风化厚度），m；h S——洞内静水压力水头，m；W——水的重度，N/m3；R——岩体重度，N/m3；α——河谷岸边边坡倾角（°），α＞60°时取α=60°；F——经验系数，一般取1.30～1.50。
3 对高压隧洞围岩渗透水力梯度尚应满足渗透稳定的要求。
4 对高压岔洞除满足上述2、3款规定外，尚应满足洞内静水压力小于围岩最小地应力要求。
