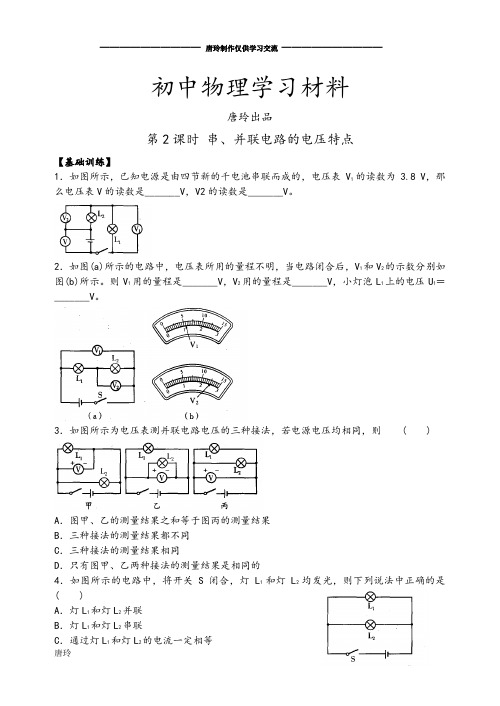

初中物理学习材料唐玲出品第2课时串、并联电路的电压特点【基础训练】1．如图所示，已知电源是由四节新的千电池串联而成的，电压表V1的读数为3.8 V，那么电压表V的读数是_______V，V2的读数是_______V。
2．如图(a)所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图(b)所示。
则V1用的量程是_______V，V2用的量程是_______V，小灯泡L1上的电压U1＝_______V。
3．如图所示为电压表测并联电路电压的三种接法，若电源电压均相同，则 ( )A．图甲、乙的测量结果之和等于图丙的测量结果B．三种接法的测量结果都不同C．三种接法的测量结果相同D．只有图甲、乙两种接法的测量结果是相同的4．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是( )A．灯L1和灯L2并联B．灯L1和灯L2串联C．通过灯L1和灯L2的电流一定相等D．灯L1和L2两端的电压一定不相等5．如图所示为小李同学在某次测量中连接的实物图，则下列根据该实物图画出的电路图中正确的是( )6．如图所示，电压表V1和V2的读数分别是5V和6V，电源电压为8V，则灯L2两端的电压为 ( )A．1 VB．3 VC．5 VD．6 V7．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab＝2V，U bc＝2V，U ac＝4V，在表格中记录数据后，下一步应该做的是( )A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值8．在如图甲所示的电路中，V1、V2都是有0~3 V和0～15 V两个量程的电压表。
当闭合开关S后，两个电压表指针偏转均如图乙所示，则电阻R1、R2两端的电压分别为 ( ) A．9.6 V，2.4 VB．12 V，2.4 VC．2.4 V，12 VD．2.4 V，9.6 V【提优拔尖】9．小明同学用电压表测出同一电路中两个小灯泡两端的电压相等，因此他得出结论是：这两个小灯泡是并联的。
第1节电压学校：姓名：班级：考号：评卷人得分一、单项选择题1. 以下各样说法中错误的选项是()A. 教室内的电压为220 VB. 0.6 kV=60 000 mVC. 一节干电池的电压一般是 2 VD. 不高于 36 V 的电压是安全电压2. 以下相关电压的说法中，正确的选项是()A.某电路中有电流，它的两头不必定有电压B.某电路两头有电压，电路中必定有电流C.电压是使自由电荷发生定向挪动形成电流的原由D.电源是供给电压的装置，不一样的电源供给的电压都是同样的3. 比较电流表和电压表的使用方法，以下说法错误的选项是()A.接入电路前要预计丈量值的范围，来选定量程B.接入电路时都要使电流从正接线柱流入，从负接线柱流出C.接入电路时都禁止将表的两个接线柱直接接到电源的两极上D.使用前都要检查指针能否瞄准零刻度线4. 某同学连了以下图的电路，后来果是()A. 电压表和电流表都可能烧坏B. 电压表不会烧坏C. 电压表可能烧坏，电流表不会烧坏D. 两表都不会烧坏5.以下图的四个电路图中，电流表和电压表的接法都正确的是 ()A.AB.BC.CD.D6. 以下图，能正确地测出小灯泡L 1两头电压的电路是()第1页/共7页A. B. C. D.7. 以下图，闭合开关S，则以下说法正确的选项是()A. 电压表测C. 电压表测L 1两头电压L 2两头电压B. 电压表测L 1和电源的电压D. 电压表测电源电压8. 以下图的电路中a、 b 是电表，闭合开关要使电灯发光，则()A. a、 b 都是电流表B. a、b 都是电压表C. a 是电流表， b 是电压表D. a 是电压表， b 是电流表9.为了保护电压表免受破坏，在不可以充足估测电压大小的状况下，要用试触的方法选择电压表的量程，在试触过程中，以下哪一种做法是正确的()A. 先试触电压表的“ 3”“接15线”柱B. 先试触电压表的“-”“接3”线柱C. 先试触电压表的“-”“ 接15'线柱D. 以上说法均可10. 在实验室，小璐同学发现一个电压表有两个量程，大批程是0~9 V，小量程模糊不清。
2021-2022学年人教版物理九年级第十六章第一节《电压》课时练一、单选题1.（2019九上·江北期中）关于电压的说法正确的是（）A. 电路两端有电压，电路中就一定有电流B. 电路中只要有电流，电路两端一定有电压C. 电路断开后，电路中电流为零，因此电源电压也为零D. 以上说法都不正确【答案】 B【考点】电压和电压的单位换算【解析】【解答】A．电路两端有电压，如果电路不闭合，则电路中没有电流，A不符合题意；B．电路中只要有电流，电路两端一定有电压且电路闭合，B符合题意；C．电路断开后，电路中电流为零，但电源电压也不为零，C不符合题意；D．由于B符合题意，D不符合题意。
故答案为：B【分析】形成电流的条件：一是有电源，二是电路闭合。
2.（2021·绥宁模拟）下列关于电压的说法中，不正确的是（）A. 电压是使电路中形成电流的原因B. 干电池、蓄电池都是提供电压的装置C. 人体的安全电压为36VD. 我国家庭用的电压为220V【答案】 C【考点】电压和电压的单位换算【解析】【解答】A．电压是使电路形成电流的原因；电路中有电压且电路是通路，电路中才有电流，A 正确，不符合题意；B．干电池、蓄电池都是电源，电源是提供电压的装置，B正确，不符合题意；C．对人体安全电压不高于36V，C错误，符合题意；D．由常见的电压可知，我国家庭用的电压为220V，D正确，不符合题意。
故答案为：C。
【分析】该题目考查的是有关生活中常见电源的电压，平时注意积累即可。
3.（2018九上·梅州月考）关于电压表的使用方法，下列叙述中不正确的是（）A. 绝对不允许不经过用电器而把电压表直接接在电源两极上B. 被测电压不要超过电压表的量程C. 要使电流从正接线柱流入电压表，从负接线柱流出D. 电压表要并联在被测电路两端【答案】 A【考点】电压的测量及电压表的使用【解析】【解答】A. 电压表相当于断路，所以可以将电压表直接接到电源的两端，A错误，符合题意；B. 使用电压表时，待测电压不能超过电压表的最大量程，否则会损坏电压表，B不符合题意。

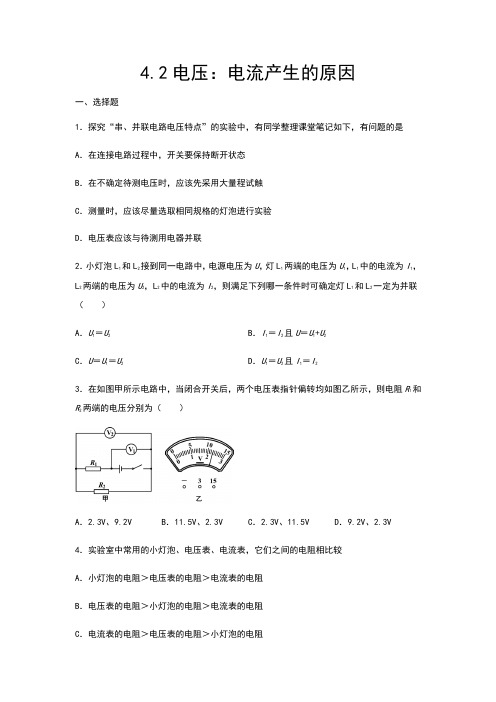

4.2电压：电流产生的原因一、选择题1．探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，有问题的是A．在连接电路过程中，开关要保持断开状态B．在不确定待测电压时，应该先采用大量程试触C．测量时，应该尽量选取相同规格的灯泡进行实验D．电压表应该与待测用电器并联2．小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联（）A．U1＝U2B．I1＝I2且U＝U1+U2C．U＝U1＝U2D．U1＝U2且I1＝I23．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．2.3V、9.2V B．11.5V、2.3V C．2.3V、11.5V D．9.2V、2.3V4．实验室中常用的小灯泡、电压表、电流表，它们之间的电阻相比较A．小灯泡的电阻＞电压表的电阻＞电流表的电阻B．电压表的电阻＞小灯泡的电阻＞电流表的电阻C．电流表的电阻＞电压表的电阻＞小灯泡的电阻D ．小灯泡的电阻电压表的电阻＜电流表的电阻5．如图所示是某电路的一部分，则电压表1V 、2V 分别测的是哪部分电路两端的电压？（ ）A ．电压表1V 测灯1L 两端的电压，电压表2V 测灯3L 两端的电压B ．电压表1V 测灯2L 两端的电压，电压表2V 测灯1L 、2L 两端的电压C ．电压表1V 测灯1L 、2L 两端的电压，电压表2V 测灯2L 、3L 两端的电压D ．电压表1V 测灯2L 、3L 两端的电压，电压表2V 测灯1L 、2L 两端的电压6．关于电压，下列说法中正确的是（ ）A ．电路两端有电压，电路中就一定有电流B ．电路中无电流，电路两端就一定无电压C ．电路两端必须有电压，才可能形成电流D ．电路中有电流时，电路两端不一定有电压7．如图所示，电压表测量的是（ ）A ．1L 两端的电压L两端的电压B．2C．电源电压D．无法确定8．如图所示，小明将A、B两种不同的金属片分别插人土豆，制成“土豆电池”，闭合开关S，发光二极管发光，电压表有示数。
人教版九年级物理《16.1 电压》课时练一、单选题1．在学习“电压”时，我们引入“水压”进行对比，如图所示，下列说法错误的是（）A．我们把电源比作抽水机，电流比作水流B．只要有水压就有水流，只要有电压就会有电流C．水压是形成水流的原因，电压是形成电流的原因D．这一研究方法被称为“类比法”2．如图所示的电路图中，能用电压表正确测出灯L l两端电压的是（）A．B．C．D．3．下列几种常见的电压中，不符合实际的是（）A．一节干电池两端的电压是1.5V B．家里插座电压为380VC．教室照明电路的电压是220V D．对人体的安全电压不高于36V4．关于电压，下列说法正确的是（）A．不同电源提供的电压是相同的B．只要有电压，就一定有电流产生C．电压是使自由电荷定向移动形成电流的一种压力D．电压是使自由电荷定向移动形成电流的原因5．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A．两表都会被烧坏B．电流表不会被烧坏，电压表可能被烧坏C．两表都不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏6．关于电流表和电压表的使用，下列说法正确的是（）A．通电后，两表指针反向偏转时，定是正、负接线柱接反了B．两表都先用小量程“试触”后，再选择合适的量程C．两表都不能将正、负接线柱直接接到电源的两极上D．电流表应与被测用电器并联使用7．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（）A．L2断路B．L2短路C．L1断路D．L1短路8．实验室中的蓄电池的正负极字样已经看不清了，几名同学想通过选取合适的实验器材进行实验来判断电池的正负极，下面几种方案可行的是（）A．①②③④B．②③④C．②③D．③④9．在如图所示的电路中，闭合开关S后，电压表测量的是（）A．电源两端的电压B．灯L1两端的电压C．灯L2两端的电压D．灯L1和L2两端的总电压二、填空题10．用电压表测量电压时，电压表的两个接线柱接入电路的情形如图甲所示，此时电压表的指针如图乙所示。
[第四章 2.电压:电流产生的原因第1课时电压及电压表的使用]一、选择题1.关于电压,下列说法正确的是()A.电路两端有电压,电路中一定有电流B.电压使自由电荷定向移动形成电流C.电压只能使自由电子定向移动形成电流D.经验证明,对人体安全的电压是不高于220 V2.如图甲所示的电池盒,盒外有三个接线柱A、B、C,盒内有三个5号电池插槽,还有a、b、c、d、e、f六个与电池的触点;若这个电池盒内部的实际连接情况如图乙所示,则下列关于选择盒外不同接线柱所获得的电压的说法正确的是()A.选择A、C两接线柱时获得的电压为3 VB.选择B、C两接线柱时获得的电压为1.5 VC.选择A、B两接线柱时获得的电压为4.5 VD.使用该电池盒能获得1.5 V、3 V及4.5 V的电压3.关于如图所示电表,下列说法中不正确的是()A.它是一个电压表B.它的示数一定是1.7 VC.它的示数可能是8.5 VD.它有一个负接线柱和两个正接线柱4.如图所示,小壮同学将两个规格不同的灯泡L1、L2串联接在电源上。
当开关S闭合后,电压表V所测的电压是()A.电源电压B.L1两端电压C.L2两端电压D.L1和L2两端总电压5.如图所示,闭合开关后能测出小灯泡L1两端电压的电路是()6.如图所示是小壮同学在某次测量中连接的实物电路,根据实物电路画出的电路图如图所示,其中正确的是()7.小壮同学在练习使用电压表时,把电压表接成了如图所示的电路。
当闭合开关时所发生的现象是()A.灯泡会发光、电压表有示数B.灯泡会发光、电压表无示数C.灯泡不会发光、电压表有示数D.灯泡不会发光、电压表无示数二、填空题8.某电压表有0~3 V和0~15 V两个量程,现在用它去测量某灯泡两端的电压,若估计灯泡两端的电压是2 V,则应选择_________V量程;若不能预先估计电压值,则应先用_________V量程进行试触,若电压表示数小于3 V,再换用_________V 量程。
课时提升作业(十二)电压(30分钟40分)一、选择题(本大题共5小题，每小题3分，共15分)1.(2014·鞍山十八中期末)下列有关电压的说法中，正确的是( )A.某电路中有电流，它的两端不一定有电压B.某电路两端有电压，电路中一定有电流C.自然界中，有的动物本身就可以产生电压，用来自卫D.电源是提供电压的装置，不同的电源提供的电压一定是不相同的【解析】选C。
本题考查电压的知识。
电压由电源提供，不同的电源可以提供相同的电压，如四节干电池和三节蓄电池提供的电压是相同的；电路中有电压不一定有电流，若电路是断路就没有电流，但电路中有电流，就一定有电压；自然界中，有的动物如电鳐就是通过产生电压来自卫的。
故选C。
【方法归纳】(1)有电压不一定有电流。
(2)有电流一定有电压。
2.在一次用0～3 V和0～15 V两个量程的电压表测电压时，电压表的“-”接线柱已接入电路，在用0～15 V量程试触时，指针位置如图。
则下一步操作中正确的是( )A.接入电压表的c接线柱再读数B.接入电压表的b接线柱再读数C.断开开关，接入电压表的c接线柱，闭合开关后读数D.断开开关，接入电压表的b接线柱，闭合开关后读数【解析】选D。
本题考查电压表量程的选择。
小量程能测，就不用大量程，因为小量程的分度值较小，测出的值更精确。
在用0～15 V量程试触时，指针位置示数为2 V，小于3 V，为了提高精确度，用小量程即可；同时为了保护电路，连接电路时，开关应处于断开状态，故选D。
3.如果某次电学实验不能正常进行，需要判断干电池是否报废，可取一节干电池用电压表来测量它的电压，下列步骤中正确的是( )①把电压表的正接线柱与干电池的负极接触，负接线柱与正极接触②在刻度盘上读出电压值③选择电压表的量程为3 V④把电压表的负接线柱与干电池的负极接触，正接线柱与正极接触⑤选择电压表的量程为15 VA.③②①B.①②⑤C.③④②D.无法测量【解析】选C。
第1节电流（2）一、选择题1.如图所示,在探究“并联电路的电流规律”时,闭合开关S后,电流表A1的示数是0.1A,电流表A2的示数是0.3A,则电流表A的示数是（）A．0.1A B．0.2A C．0.3A D．0.4A【答案】D【解析】由图知,R1与R2并联接在电路中,电流表A1测通过R1的电流,电流表A2测通过R2的电流,电流表A测干路电流,根据并联电路的电流规律知,干路电流等于各支路电流之和,故电流表A的示数应等于电流表A1、A2的示数之和,即等于0.4A。
2.如图所示是小明在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法正确的是（）A．撤掉导线a,电流表测量的是电路的总电流B．撤掉导线a,电流表测量的是小灯泡L1的电流C．撤掉导线b,电流表测量的是小灯泡L2的电流D．撤掉导线c,电流表测量的是小灯泡L2的电流【答案】D【解析】AB、由图可知,电流经灯泡L1、导线回负极,电流表没有接入电路,故电流表测量的既不是总电流,也不是小灯泡L1的电流,故AB错误；C、撤掉导线b,电流从电源正极出发分两支,一支经灯泡L1、一支经灯泡L2,然后共同经电流表回负极,即电流表测量的是电路的总电流,故C错误；D、撤掉导线c,电流从电源正极出发经灯泡L2回负极,则电流表测量的是小灯泡L2的电流,故D正确。
3. 将两只不同规格的灯泡L1、L2接在如图所示的电路中,闭合开关S1、S2后,下列说法中正确的是（）A.电流表测量干路电流B.L1与L2的亮度一定相同C.通过L,和L,的电流一定相等D.只断开S2,L1发光且亮度不变【答案】D【解析】由图知,灯泡L1、L2并列接在电路中,即两灯并联；电流表和L1在一条支路上,则电流表测量通过L1的电流；开关S2和L2在另一条支路上,开关S2只控制灯L2；开关S1在干路上,则开关S1控制整个电路。
A、由图知,电流表和L1在一条支路上,电流表测量通过L1的电流,故A错；B、灯泡L1、L2的规格不同,并联在同一电路中,则L1与L2的亮度不相同,故B错：C、灯泡L1、L2的规格不同,并联在同一电路中,则通过L1和L2的电流不相等,故C错；D、灯泡L1、L2并联在同一电路中,只断开S2,只有L1发光,因并联电路各支路互不影响,所以L1的亮度不变,故D正确。
16.1电压同步课时练习题一、选择题题号 1 2 3 4 5 6 7 8 9 10 11 12 答案1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。
下列常见的数据表述正确的是（）A．一节新干电池的电压是1.5V B．电冰箱工作时电流约为5AC．手机电压是37V D．对人体的安全电压是36V2.下列关于电六和电压的说法中正确的是（）A．当电路两端有电压时，用电器中一定有电流通过；B．当用电器工作时，用电器两端一定有电压；C．电路断开后，电路中电流为零，因此电源电压也为零。
D．电源提供电压时，都是把化学能转化为电能。
3.如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。
下列说法不正确的是（）A．水果电池将化学能转化为电能B．水果为发光二极管提供了电压C．如果少串联一个水果电池，二极管将变亮D．一组二极管同时发光说明它们可能是串联的4.如图所示的电路中，开关S闭合时，电压表所测得的电压是（）A．电灯L1两端的电压B．电灯L2两端的电压C．电灯L1和L2两端的电压D．电源电压5、如图电路中，甲、乙是两只电表，闭合开关S后，两灯泡都能发光，则（）A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C、甲、乙都是电流表D．甲、乙都是电压表6、如图所示电路，电源电压6伏，导线完好，接线处良好。
当闭合开关时，两灯均不发光，电压表数为6伏。
由此可以判断（）A．灯L1和L2都损坏了B．灯L1的灯丝断了C．灯L2的灯丝断了D．灯L1和L2都未损坏7.如图为某同学连接电路时的电路图，如果他在操作中不慎将两电表位置对调了一下，则开关闭合后（）A．电流表、电压表均被烧坏B．电流表烧坏，电压表示数为零C．电流表示数几乎为零，电压表有示数D．电流表有示数，电压表示数为零8．如图所示电路，电压表、导线、开关、电池均完好，当开关闭合后，产生的现象是：（）A．电压表被烧毁 B．电压表指针明显偏转C．电压表指针不动 D．电源被短路.9、下列各电路图中，电流表和电压表使用均正确的是图（）10.在右图所示电路中，开关闭合后电压表测量的是（）A． L1两端的电压 B． L1和L2两端的电压C． L3和电源两端电压 D．电源两端电压11.下面关于电流表和电压表的使用规则的各种说法中，错误的是（）A．使用前都要检查指针是否对准零刻度线B．测量前要估计测量值的范围，以选定量程C．接入电路时，都要使电流从表的正接线柱流进，从表的负接线柱流出D．接入电路时，都要严禁将表的两个接线柱直接连到电源两极上12.小明在实验室里连接了如图所示的电路，对此电路的认识正确的是（）A.小灯泡并联，电压表测电源电压B.小灯泡串联，电压表测L2的电压C.若灯L1短路，则电压表示数为零D.若灯L2短路，则电压表示数为3V二、填空题13．如图1所示电压表有三个接线柱，依次标着“－”、“3”、“15”。
第2节电压（2）一、选择题1.在番茄上相隔一定距离分别插入铜片和锌片,即为番茄电池。
将铜片、锌片与电压表相连,如图所示。
下列说法正确的是A．锌电极是番茄电池的正极B．番茄电池可将化学能转化为电能C．番茄电池形成通路后,电子将从铜电极流出D．将电压表直接接在该番茄电池上,会损坏电压表【答案】B【解析】根据图示可知,与电压表正接线柱相连的为铜片,因此铜电极为正极,故A错误；番茄电池是将化学能转化为电能,故B正确；番茄电池形成通路后,电流从正极留向负极,因此电子从负极留向正极,即电子将从锌电极流出,故C错误；根据图示可知,电压表示数较小,小于电压表量程,因此将电压表直接接在该番茄电池上,不会损坏电压表,故D错误。
2.如图所示的电路中,将开关S闭合,灯L1和灯L2均发光,下列说法中正确的是（）A．灯L1和灯L2串联B．灯L1和灯L2两端的电压一定相等C．通过灯L1的电流与通过灯L2的电流一定相等D．通过灯L1的电流与通过电源的电流一定相等【答案】B【解析】（1）在串联电路中电流只有一条路径,各用电器之间相互影响；在并联电路中电流有多条流通路径,各个用电器之间互不影响,独立工作。
（2）并联电路中,各支路两端的电压相等。
由图可知,两灯泡并联,根据并联电路中电压和电流的规律进行判断。
A、开关闭合后,电路中有两条并列的电流路径,所以灯L1和灯L2并联,故A错误；B、两灯并联,由并联电路的电压特点可知,两灯两端的电压一定相等,故B正确；C、当两灯泡的规格不相同时,通过灯L1和灯L2的电流一定不相等,当两灯泡的规格相同时,通过灯L1和灯L2的电流一定相等,故C错误；D、通过电源的电流是干路电流,由于干路电流等于各支路电流之和,所以通过灯L1的电流一定小于通过电源的电流,故D错误。
3. 图甲所示电路,当闭合开关S后,两个电压表指针偏转均为如图乙所示,则电阻R1和R2两端的电压分别为（）A．8V 2V B．10V 2V C．2V 8V D．2V 10V 【答案】A【解析】由电路图可知,两电阻串联,电压表V1测电源的电压,电压表V2测R2两端的电压,因串联电路中总电压等于各分电压之和,根据两电压表指针位置相同确定量程,电压表V1的量程为0～15V,分度值为0.5V,则电源的电压U＝10V,电压表V2的量程为0～3V,分度值为0.1V,则R2两端的电压U2＝2V,故CD错误,则R1两端的电压：U1＝U－U2＝10V－2V ＝8V,A正确,B错误。
4.如图所示的电路,电压表测量的电压是A．灯L1两端的电压B．灯L1和电源两端的电压C．灯L2和L3两端的电压D．电源两端的电压【答案】：C【解析】：由图知,3盏灯串联,电压表的左接线柱与灯L3的左端连接,电压表的右接线柱与灯L2的左端连接,即电压表并联在灯L2和L3的两端,所以电压表灯L2和L3两端的电压。
只有C正确。
故选：C。
5.如图所示的电路中,电压表示数为零,灯泡L1、L2均不亮,如果把电压表改接在L1两端,示数为2.8 V,如果把电压表改接在电源两端,示数也为2.8 V,则该电路的故障是A．L1断路B．L2断路C．L1短路D．L2短路【答案】A【解析】如果L1断路,L1和L2都不发光,图中电压表并联在L2两端,则电压表与电源的两端不相连,电压表无示数；将电压表并联在L1两端时,电压表示数为2.8 V,则电压表串联在电路中测电源电压；如果把电压表改接在电源两端,示数也为2.8 V,进一步说明了电压表并联在L1两端时电压表测电源电压,故A符合题意；如果L2断路,L1和L2都不发光,电压表并联在L2两端,则电压表与电源的两端相连,电压表有示数,故B不符合题意；如果L1短路或L2短路,其中一个灯泡会发光,故CD不符合题意；故应选A。
6.如图所示电路中,当开关S闭合时,电压表V1、V2、V3的示数分别为U1、U2、U3,电流表A1、A2的示数分别为I1、I2（五块电表的读数均不为零）,那么下列关系式正确的是（）A．U2＝U1＝U3I1＝I2B．U2＝U1+U3I1＝I2C．U3＝U1+U2 I1＝I2D．U3＝U1+U2I1＞I2【答案】B【解析】根据电流的路径判断电路的串并联,只有一条路径的是串联,否则为并联；分析电路连接方式时,将电流表看作一根导线,电压表看作开路。
根据电压表与被测用电器并联、电流表与被测用电器串联判断电表测量的电路元件,根据串联电路的特点得出电表之间的关系。
由电路图可知,电流从电源的正极出发,依次经电流表A1、下面的电阻、上面的电阻、电流表A2回到电源的负极,即电路只有一条路径,两电阻串联,且两电流表均测电路中的电流；根据电压表与被测电路元件并联可知,电压表V1测下边电阻两端的电压,电压表V2测电源的电压,电压表V3测上面电阻两端的电压；根据串联电路中各处的电流相等可知,两电流表的示数关系：I1＝I2,故D错误,因串联电路中总电压等于各分电压之和可,所以三电压表的示数关系为：U2＝U1+U3,故AC错误,B 正确。
7.如图所示电路图,改变各开关连接情况时,下列分析正确的是（）A．当S2闭合,S1、S3断开时,电压表与V1、V示数相等B．当S2闭合,S1、S3断开时,电流表A的示数大于A1的示数C．当S2断开,S1、S3闭合时,电流表A的示数与A1的示数相等D．当S2断开,S1、S3闭合时,电压表V与V1示数相等【答案】D【解析】A、当S2闭合,S1、S3断开时,R1与R2串联,电压表V1测R1两端电压,电压表V测电源电压,电压表与V1、V示数不相等,故A错误；B．当S2闭合,S1、S3断开时,R1与R2串联,串联电路中电流处处相等,因此电流表A的示数等于A1的示数,故B错误；C．当S2断开,S1、S3闭合时,R1与R2并联,电流表A测干路电流,电流表A1测R2电流,因此电流表A的示数与A1的示数不相等,故C错误；D．当S2断开,S1、S3闭合时,R1与R2并联,电压表V与V1分别测支路电压和总电压,根据并联电路电压的规律,这两个电压值应相等,因此电压表V与V1示数相等,故D正确。
二、填空题8. 如图所示的电路中,电压表所用的量程不明,当电路闭合后,V1和V2的示数分别如图所示。
则V1用的读数是______V,V2用的读数是 _____V,小灯泡L1上的电压是______V。
【答案】：6 2.5 3.5【解析】：由题图示电路图可知,两灯泡串联,电压表V1测串联总电压,电流表V2测灯L2两端电压；电压表V1示数应大于V2示数,由图乙所示电压表可知,电压表V1指针偏角小于V2指针偏角,则V1量程为0~15 V,其分度值为0.5 V,示数为6 V,V2量程为0~3 V,其分度值为0.1 V,示数为2.5 V,灯泡L1两端电压：U1=U V1–U V2=6 V–2.5 V=3.5 V。
9.如图所示的电路中,当开关闭合时,灯不发光,电压表示数为0；当开关断开时,灯仍不发光,电压表示数为6 V,则电路中故障是灯_____（选填“短路”或“断路”）,电源两端电压为_ ____V。
【答案】短路 6【解析】开关闭合时,灯泡不发光,说明电路断路或灯泡短路,因为电压表示数为0,说明短路或电阻断路；当开关断开时,灯仍不发光,但电压表的示数为6V,说明电压表的正负接线柱与电源的正负极之间连接是连通的,说明电阻没有断路,所以故障只能是灯泡短路,开关断开时,电压表与电阻串联,电压表测量的是电源的电压,即电源电压为6V。
10.小伟连接两灯并联电路的情况如图所示。
当他“试触”时,发现电压表的指针不动,电流表的指针很快向右偏转,两灯都不发光。
小敏指出他在电路连接中有错误。
若闭合开关S,可能造成的后果是__________________；现在请你只改接图中的一根导线,使电路连接完全正确（在错接的导线上画×,然后画出正确的接线）。
【答案】烧坏电源或电流表【解析】如图所示的“×”地方发生短路,当试触时,电压表两端没有电压,故没有示数,而电流只通过电流表从电源正极流回负极,故电流很大,会造成电流表烧坏和电源烧坏,主要没有把电压表并联使用。
如图所示。
三、实验题11. 小芳在“探究串联电路电压特点”的实验中,连接好了的实物电路图如图甲所示,请你协助完成：（1）在方框内画出与图甲对应的电路图,并在电路图中标上L1、L2。
（2）在某次测量时,电压表的示数如图乙所示,此时灯L1两端的电压为V。
（3）闭合开关后,小芳发现L1、L2均不发光,电压表有示数且大小接近3V,则电路中出现的故障可能是L1发生了（选填“短路”或“断路”）。
（4）排除故障后,小芳在测量了灯L1两端的电压后,断开开关,然后将导线AE的A端松开,接到D接线柱上,测量灯L2两端的电压,这一做法会造成。
【答案】（1）见解析图；（2）1.9；（3）断路；（4）电压表的正负接线柱接反。
【解析】（1）从实物图中可以看出,电流从正极流出,依次经过开关、灯泡L2、L1,然后回到电源负极,电压表并联在灯泡L1两端。
（2）据实物图判断出电压表的量程,而后判断出分度值,进而读出电压表的示数即可；（3）闭合开关灯泡不亮,原因有两个：断路或短路。
具体原因从电流表、电压表有无示数判断故障；（4）电学实验中,电压表并联在待测电路两端,电流从“+”接线柱流入,从“﹣”接线柱流出,不能接反了解：（1）由实物图分析可知,两盏灯串联,开关控制整个电路,电压表测量灯泡L1两端电压,画出相应的电路图如下：（2）由图甲可知,电源由2节干电池串联组成,则电源电压大约3V,因此图乙电压表选用的是小量程,其分度值是0.1V,此时电压表的示数是1.9V。
（3）闭合开关S后,灯L1、L2均不发光,说明电路中可能有断路故障,而电压表的示数大小接近电源电压3V,说明此时电压表的正负接线柱与电源两极相连,故灯L1发生断路。
（4）如图,如果将AE导线的A端松开,接到D接线柱上来测量灯L2两端的电压,这样电流从电压表的“﹣”接线柱流入,从“+”接线柱流出了,即会造成电压表的正负接线柱接反。
12. 小明和小华同学在“探究串联电路电压的规律”实验中,都设计了如图甲所示的电路。
（1）连接电路前,小明发现电压表指针如图乙所示,接下来他要对电压表进行的操作是______。
（2）小明根据图甲连接好电路,闭合开关后,发现电压表示数为零,若只有L1或L2中的一处发生故障,则故障可能是______（写出一种即可）。
（3）排除故障后,小明完成了实验,并把数据记录在下表中。
分析实验数据得出两个实验结论：①串联电路两端的电压______各部分电路两端电压之和：②串联电路中,各部分电路两端电压相等。
（4）实验结束后小明和小华互相交流,小华指出结论②是错误的,造成结论错误的原因是__________________,另外,小明的实验在设计方案上还存在另一个不足之处是__________________________________________。
