物理人教版九年级全册第一节电压课件

物理人教版九年级全册第一节电压课件

1、观察电压表
1.作用：测量电路两端的电压 符号： V 。
2.指针是否归零
3.量程和分度值
量程
分度值
0～3 V
0.1 V
0～15 V
0.5 V
1、观察电压表
练一练
三个表的读数各是多少？
2V
12.5 V
1V
2、三电.压电表压的的使测用方量法——电压表（伏特表） １、电压表必须并联在被测电路两端
２、使电流从 “＋”接线柱流入电压表，
+V -
• 2．要使电流从电压表的“+”接线柱流入，从 “－”接线柱流出；
三、电压表连接方法
• 3．被测电压不能超过电压表的量程； • 4．允许直接接在电源两极，测出的示数是
电源的电压。
思考 如图，小琦用电压表测量灯泡 L1两端的电压，为了继续测量灯泡 L2两端的电压，她把电压表的左侧 接线柱拆开，接到了C点处，这种 做法正确吗？为什么？
从“－”接线柱流出电压表。
３、选择合适的量程(先估测，若不能判断，
则先用大量程“试触”，然后再选择合适的量
程)。
４、电压表可以直接接在电源两极电压表（伏特表）
判断下列电压表的连接 是否正确
判断下列电压表的连接 是否正确
判断下列电压表分别测的 是谁的电压？
You Know, The More Powerful You Will Be
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
1V＝1000mV
比一比,赛一赛

初三上册物理电压ppt (1)

初三上册物理电压ppt (1)

一、电压 U
1、电源提供电压的装置， 电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV） 一节干电池电压为1.5V 家庭电路的电压为220V 一节蓄电池电压为2V 对人体安全电压不高于36V
电鳐的模样很怪,扁 平身子,头和胸连在一 起，浑身光滑无鳞，
电鳐凭着自己的“电
二.电压的测量——电压表
电流表的使用注意点： 电压表的使用注意点：
校零：检查电流表的指针是 校零：检查电压表的指针是
否对准零刻度线，如有偏差， 否对准零刻度线，如有偏差，
进行校正。
进行校正。
串联：电流表必须串联在被 并联：电压表必须并联在
测电路上，
被测电路两端，
接法:电流从 “＋”接线柱流 接法:电流从 “＋”接线柱流
抽水机 提供 提供
电源
水压 形成 形成
( 电压)
水流 电流
一、电压 U
1、电源是提供电压的装置， 电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV）,微伏(μV)
1 kV = 103 V 1 V = 103 mV
比一比,赛一赛
1、256kV= 2.56×105 V 2、220mV= 0.22 V 3、2.8×104μV= 28 mV
思考：电流表与电压表异、同 之处？
入电流表，从“－”接线柱流 入电压表，从“－”接线柱流
出电流表。
出电压表。
使被测电流不超出电流表量 使被测电压不超出电压表量
程。
程。
ቤተ መጻሕፍቲ ባይዱ
注意:不允许直接接在电源的 注意:允许直接接在电源
两极上
的两极上

人教版九年级物理全一册 16.1电压 课件 56张PPT

人教版九年级物理全一册 16.1电压 课件 56张PPT
4、知道电压表的用途及符号，会正确使用 电压表，能正确地读出电压表的示数。
一、电压
电源的两极间存在着某种“力量”迫使整个 电路中的电子产生了定向移动。我们就把电源两 极间的这种作用称为“电压”。
1、定义：
电压是使电路中形成电流的原因。 电源是提供电压的装置。
小结：
电路中有持续电流的条件是：
1、有电源提供电压； 2、电路闭合是通路。
人教版课件优秀课件人教版九年级物 理全一 册 16.1电压 课件 56张PPTppt课件人教版课件 人教版课件优秀课件人教版九年级物 理全一 册 16.1电压 课件 56张PPTppt课件人教版课件
人教版课件优秀课件人教版九年级物 理全一 册 16.1电压 课件 56张PPTppt课件人教版课件
下列说法中正确是（ c ）
A.电路两端有电压，电路中就一定有持续的电 流
B.导体中有大量的自由电荷，只要构成通路， 导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压
2 电压的符号和单位 国际上通常用字母 U 表示电压. 电压的单位是 伏特 ，简称 伏 ，符号是 V . 常用单位还有 千伏（kV） 、 毫伏（mV） 、
650伏特的电压，用以麻痹鱼类等猎物。
人教版课件优秀课件人教版九年级物 理全一 册 16.1电压 课件 56张PPTppt课件人教版课件
人教版课件优秀课件人教版九年级物 理全一 册 16.1电压 课件 56张PPTppt课件人教版课件
二、电压的测量——电压表
观察电压表， 你能获得哪些信息？
人教版课件优秀课件人教版九年级物 理全一 册 16.1电压 课件 56张PPTppt课件人教版课件
人教版课件优秀课件人教版九年级物 理全一 册 16.1电压 课件 56张PPTppt课件人教版课件

人教版初中物理九年级全一册 第1节 电压 初中九年级物理教学课件PPT课件 人教版

人教版初中物理九年级全一册 第1节 电压 初中九年级物理教学课件PPT课件 人教版
2．（2012广东省）如图的电压表，若选0~3Ⅴ的量程，读数为 2.6 Ⅴ；若选0~15Ⅴ的量程，读数为 13Ⅴ。
跟踪练习2
3、在甲、乙两个电路中，电压表所测的各是 哪只灯泡的电压？
L1
L2
电压表测L2两端 的电压
L1
L2
电压表测L1两端的 电压
跟踪练习3
4．（2012·福州）果汁也能做电池．先向杯中倒人芭乐汁，再把分别接 有导线的铜棒和铝棒插入芭乐汁中，作为电池的正负极，如图所示，一 个芭乐电池就做成了。那么芭乐电池的正极是铜棒还是铝棒呢？给你电 流表、电压表、低压发光二极管、开关各一个，导线若干，请选择其中
2．（2012湖北黄冈）下列有关“电”的说法正确的是（D ） A．摩擦起电的实质是创造了电荷 B．运动的电荷一定形成电流 C．电路两端有电压就一定有电流 D．电路中有电流，它的两端一定有电压
小组交流
1、观察电压表的外形，说说它的构造：
它有V字标记 表的正中央有一个调节旋纽 表盘上有两种刻度， 分别是：（1）0～1～2～3，（2）0～5～10～15 “表座”上有3个接线柱，一个是“一”接线柱，两个正接线柱
跟踪练习
1．干电池是一种常用、方便的电源。下列关于干电池的说法正确的是 ( D)
A．有的干电池提供直流电，有的干电池提供交流电 B．常用的1号、2号、5号、7号干电池的电压随号数的增大而增大 C．干电池是把电能转化为化学能的装置
D．多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境。所 以,废弃的干电池应该集中分类处理。
合作交流
如图所示的电压表用的接线柱被一片厚布盖着，不知道用了哪两 个接线柱与电路连接，我们都知道，电流表的指针向右偏得越多
，表示电流越大，但是如图所示的电压到底是多大呢？ 思考下列问题：

人教版九年级物理(上册)电压精品课件

人教版九年级物理(上册)电压精品课件
人教版九年级物理（上册）电压精品 课件
年 级：九年级 学 科：物理（人教版）
电源
电压
抽水机 提供 水压 形成 水流 电 源 提供 电压 形成 电流
一、电压
1.电源是提供电压的装置， 电压是形成电流的原因。
描述：“某某两端的电压”
一、电压
2.符号：U 3.单位：伏特（volt） 简称：伏（V）
√
×
2.电压表的连接 （1）电压表要与被测用电器___并__联___。
√
×
2.电压表的连接 （2）必须使电流从_“__+_”__接__线__柱___流入电压表，
从“__–__”__接__线__柱____流出。
×
I
I
指针反打
2.电压表的连接 （3）被测电压不能超过电压表的最__大__测__量__值__。
常用：千伏（kV），毫伏（mV）
1 kV = 1000V = 103 V 1 mV = 0.001V= 10-3 V
一、电压
亚历山德罗·伏特 1800年发明伏打电堆。
阅读课本《九年级物理全一册》第56页“小资料”
常见的电压
维持人体的生物电 10-3V
干电池 1.5V
铅蓄电池 2V
常见的电压
家庭电路 220V
小灯泡两端电压 UL= 2.5V
电源两端电压 U = 2.5V
S
×L
V
V
S
×L
S
×L
V
V
S
×L
S
×L
V
V
S
×L
无轨电车电源约600V
雷电可达106V
二、电压的测量
1.电压表 （1）符号： V
电压表和电流表有 哪些相同和不同？

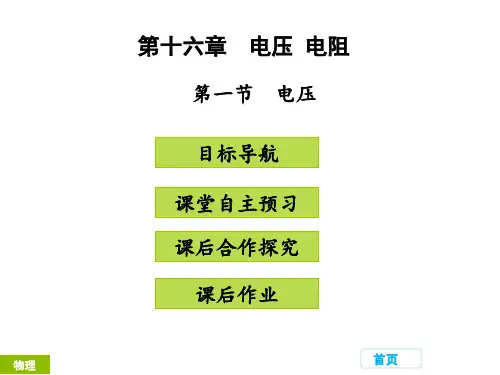

新人教版九年级物理上册教学课件第十六章 电压 电阻 第一节 电压 (共31张PPT)

新人教版九年级物理上册教学课件第十六章 电压 电阻 第一节 电压 (共31张PPT)

英语
首首页页
末页
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2021/3/52021/3/5Friday, March 05, 2021
• 10、人的志向通常和他们的能力成正比例。2021/3/52021/3/52021/3/53/5/2021 12:15:27 PM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/3/52021/3/52021/3/5Mar-215-Mar-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。2021/3/52021/3/52021/3/5Friday, March 05, 2021 • 13、志不立，天下无可成之事。2021/3/52021/3/52021/3/52021/3/53/5/2021
答：
点击观看视频
电路中连入两节干电池时小灯泡亮一
些．该现象表明：电池是提供电压的，
串联电池个数不同，电压不同；电压
是形成电流的原因,电压越高电流也
就越大
点拨：在理解电流、电压的概念时，常通
过观察水流、水压的模拟实验帮助我们认
识问题，这里使用了科学研究方法“类比
法”。
首页
课堂合作探究
例1、关于电压的说法，正确的是（ B ）
课后作业
（1）如果想知道电池是否能供电，你可怎么 办可：以在水果电池两极间接入电压表或电流 表．看电表指针是否偏转，或用舌头感触， 舌头是否感到麻木．
（2）猜想水果电池（蔬菜电池）供电的大小可 能铜与片什与么锌有片关的：面积大小 （只需提出一 种合理猜想）．
课后作业
（3）目前人们乱扔废旧电池的现象非常普遍，请 你针对这种现象，给有关部门提出一条合理建 设议立：废旧电池回收奖励制度；加大废旧电池污染的宣传等 ．

人教版九年级物理全一册 1 电压 全文课件(共17张PPT)

人教版九年级物理全一册 1 电压 全文课件(共17张PPT)

•
4.黑色的墙壁上挂着各式的锁，有圆 形锁， 半圆锁 ，长方 锁，还 有八角 形白铜 雕花锁 ，谐音 就是“ 福禄” 的葫芦 锁。每 把锁都 是件工 艺品， 展示出 老人精 湛的制 锁技艺 ，看得 年轻人 目不暇 接，连 连竖性 特点的 明确认 知，“ 新子学 ”强调 ，“国 学”在 漫长的 岁月中 必然存 在一个 变化发 展的过 程，可 以说一 代有一 代的“ 国学” 。从历 史上看 ，不可 否认， “六经 ”是中 国文化 学术的 最早源 头，它 深刻地 影响着 中华民 族的基 本精神 。
开关 小灯泡
电源
水压
保持
抽水机
形成水流
水压
持续水流
结论： 水压是产生水流的原因。
电压： 形成电流的原因。
抽水机是提供水压的装置。 电源：提供电压的装置
一、电压 （U） 1、电压是形成电流的原因 电源是提供电压的装置 2.电压的单位：伏特（伏）V 常用单位：千伏（kV）毫伏（mV）微伏（μV）
1KV=1000V=103V 1V=1000mV=103mV
金属中有大量自 由电子所以能导 电，可金属导体 上的电子为什么 能够定向移动？
是谁在推动 电荷发生定 向移动呢？
电路中在没有电源接 入时，这些电荷并不能 产生定向移动，不能形 成电流。
当电路中接入电源时， 导体中的自由电子便在电 源推动作用下做定向移动， 形成电流 。
类 水路 比
电路
阀门 小涡轮 抽水机
观察下图，思考图后的问题
合上开关小灯泡为什么会发亮？ 电流是如何形成的？
16.1 电压
学习目标：
1.初步认识电压，知道电压的作用及电 源是提供电压的装置。
2.知道电压的单位及单位换算，记住干 电池、家庭电路及对人体安全电压的电压值。

人教版九年级物理全册课件：1电压

人教版九年级物理全册课件：1电压
归纳：电压是电路中形成电流的原因，电源是 提供电压的装置.
关于电压的物理量
电压的符号是：Ｕ.
电压的国际单位制为伏特（V，简称伏），常用的 单位还有毫伏（mV）、微伏（μV）、千伏（kV）等.
它们之间的换算关系是： 1 kV=1 000 V 1 V=1 000 mV 1 mV=1 000 μV
电压的常见值：
（2）电压表不同的量程对应表盘上不同的分度 值.
（3）读数时不估读，指针靠近哪一刻度，就读 取那一刻度.
分组实验：
把尝记两试录个分. 灯别泡测量L1、L1L、2连L2接两成端串的联电电压路，，并动列手表
讨论：
根据电压表的使用方法对测量过程进行讨论.
通过自己动手连接并测量电压，有什么使用 电压表的窍门.
行“试触”，选择合适的量程. 4.可以直接接到电源两极上，测电源电压.
练习电压表的接法：
一 定 要 并 联
电压表读数时的注意事项：
（1）使用电压表测电压时，为提高读数的准确 性，在被测电压不超过量程的情况下，尽可能用 小量程进行测量，不能预知被测电压范围时，先 用大量程试触，试触时如果电压表指针偏转在小 量程的范围内，改用小量程进行测量.
我国家庭电路的供电电压是 220 V . 对人体安全的电压 不高于 36 V .
问题：
1.灯泡上标着“2.5V”是什么意思？ 表示这个灯泡正常工作时需要2.5 V的电压. 2.若做实验时用的不是干电池而是其他类型 的电源，我们怎么才能知道具体电压的大小 呢？
利用电压表.
电压表：
用途
电压表（也叫伏特表）是测量直流 低值电压的一种外表．
结构
外形如图所示，指针在标尺左端 指零，标尺上有两种刻度，分别是 ０～３,０～１５，调零器在读数窗 正下方．接线柱分别标有 “－”“３” “１５”，其中 “－”接线柱为公共端．

初中人教版物理九年级全册 16.1 电压 课件 (共17张PPT)

初中人教版物理九年级全册 16.1 电压 课件 (共17张PPT)
第十六章 电压 电阻 第一节 电 压
三台中新 谢胤
思考：
在一个简单电路中，闭合开 关S时，灯泡会亮，为什么？
灯 有电〔电流〕 ？？ 电
亮
源
分别将一节电池和两节电池接入电路中，
两次实验小灯泡的亮度相同吗？ 你认为是什么原因引起的？
起电机两个放电球之间的电压高 达几万伏。
两次实验中，小灯泡发光的亮度不同，当 连入两节电池时，小灯泡比较亮，这就说明电 路中的电流跟电源有关系。
〔2〕画出正确接线的电路图。
5. 以下说法中，正确的选项是〔B
〕
A.有电压就一定有电流
一、电压〔符号U〕
1、电压的意义：
要让一段电路中 有电流，它的两端就 要有电压，电源的作 用就是给用电器两端 提供电压。
2、电压的单位： 国际单位：伏特〔volt〕 ，简称伏〔 V 〕 常用单位：千伏〔kV〕；毫伏〔mV〕 换算： 1 kV =1 000 V= 103 V 1 mV =0.001 V= 10-3 V
？ 如果不能预先估计被测用电器电压大小情况又该怎办
可以选择试触，假设在小量程范围内，改接小量 程；假设超出大量程满偏刻度，换量程更大的电压表。
二、电压的测量
新知探 究
实验结果
将电压表接在小灯泡两 端，接通电路，读取的数据 是 ＿＿＿＿ V ；
将电压表接在电 源两池：1.5 V 两节干电池串联：3 V 铅蓄电池电压：2 V 家庭电路电压：220 V 对人体平安电压：不高于36 V
二、电压表
1、电压表：测量电压的仪器。
指针
刻度盘
调零螺母
数值单位
负接线柱
正接线柱
量程为0～3V
量程为0～15V
2、电压表的电路符号： V

《电压》PPT课件

《电压》PPT课件

电鳗 输出电压有300V，甚至可达800V，
有水中的“高压线”之称 。
巩固练习
例 下列关于电压的说法中，不正确的是（ D ） A．电压是使电路中形成电流的原因; B．人体的安全电压不超过36V; C．干电池、蓄电池都是提供电压的装置; D．电路两端有电压，电路中一定有电流。
电路是否通畅
巩固练习
例 如图所示，几只水果提供的 电力足以点亮一排规格相同的发 光二极管，水果在这里扮演了 “__电__源___”的角色：它为发光二极 管提供了“___电__压___”，使自由电荷在电路中定向 运动起来。
探究新知
电压 测量工具 数值单位
知识点 2 电压的测量
电压表 符号
+V－
刻度盘
指针 负接线柱
调零螺母 正接线柱
量程为0～3 V
量程为0～15V
探究新知
练习电压表的读值：认识量程和分度值。
点击上方图片，练习电压表的读值
选择“0~3V”的量程时， 则刻度盘上每个大格是 __1__V，分度值是_0_._1__V。 选择“0~15V”的量程时， 则刻度盘上每个大格是 __5___V，分度值是 __0_._5__V。
课堂检测
基础巩固题
2.如图所示，爱动手的小江在烧杯中加入盐水，然后 将连在电压表上的铜片和锌片插入盐水中，制成了一 个盐水电池。观察电压表的接线和指针偏转可知：铜 片是盐水电池的___正___（选填 “正“或“负”）极，盐水电 池的电压为___0_.3___V。
课堂检测
基础巩固题
3. 如图所示，电压表的示数是___4____V。
两端的电压，并在电压
电压表测L1两端的电压
表两端标出它的“+”、
V2

人教版九年级物理上册-1电压-课件

人教版九年级物理上册-1电压-课件
电压表测量小灯泡两端的电压。
练一练
3．画出对应的电路图。
V
课堂小结
1．电源给用电器两端提供电压。 电压通常用字母U表示，单位是伏特， 符号是V。
2．电压表与被测用电器并联，正、 负接线柱的接法要正确（电流从正接 线柱流入，从负接线柱流出），被测 电压不能超过电压表的最大测量值。
再见

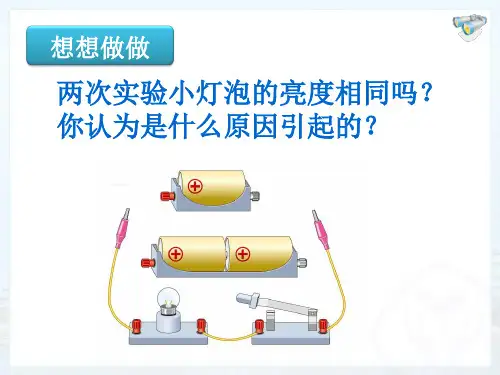

想想做做
两次实验小灯泡的亮度相同吗？ 你认为是什么原因引起的？
第十六章 第１节
电压
金属中有大量自由电子 所以能导电，可金属导 体上的电子为什么能够
定向移动？
是谁在推动电荷 产生定向移动呢？
水流的形成
抽水机 电源
水压 电压
电流的 形成
水流
电流
一、电压 （U） 1．电压的意义 电压是形成电流的原因。
第一步，看量程；
第二步，看最小分 度值；
第三步，读数。
（3）动手测量用电器两端的电压和 电源两端的电压。
一、正确使用电压表
1 将电压表必须与被测用电器并联。 2 必须是电流从“＋” 接线柱流进，从“－”接线柱 流出。
3 被测电压不要超过电压表的量程。
一般先选用大量程进行试触，如电压表的示数在小量程范围 内，则改用小量程。
电源的作用就是 给用电器两端提 供电压。
用水压类比电压
一、电压 （U）
2．电压的单位： 国际单位：伏特 ，简称伏（ V ） 常用单位：千伏（kV）；毫伏（mV）
换算： 1 kV =1 000 V= 103 V 1 mV =0.001 V= 10-3 V
四 几种常见的电压值：
1.一节干电池：1.5V 2.一个蓄电池：2V 3.家庭电路：220V 4.对人体的安全电压：一般不高

人教版 九年级物理 第十六章 第一节《电压》(共36张PPT)

人教版 九年级物理 第十六章 第一节《电压》(共36张PPT)

基础题
1 、下列说法正确的是（ C ） A.电路中只要有电压，就会有电流 B.电压一定会使物体中的电子不断移动
C.电路中有电流，电路两端一定有电压 D.电流使导体中不断形成电压
2.如图所示,当开关S闭合后,下列说法 正确的是( B ) A.灯L1与灯L2是串联,且灯L1被短路 B.电压表可测出灯L1两端的电压 C.电流表A1测的是灯L1的电流 D.电流表A2测的是干路电流
用 试触 法）
（4）.电压表 可以 直接连到电源的正、 负极上，测出的示数是电源的电压。
电压表的连接
1、校零
3、正入负出
2、并联
4、选量程
“试触”
如果正、负接线柱接 反了会出现什么现象?
-
+
指针会反向偏转即向没 有刻度的方向偏转.
电压表的读数
第一步 第二步 确认电压表的量程与分 度值(U0)； 根据电压表指针的位置, 读取偏转的大格数(n1) 与小格数(n2)；
3、如图所示，已知两只灯泡L1和L2是串联的， 则在①、②和③三个电表中（电流表或电压表） 判断正确的是 ( B ) A. ①是电流表，②和③是电压表； B. ①和③是电压表，②是电流表； C. ①和②是电流表，③是电压表； D. ①②和③都是电流表
第十六章 电压 电阻
第1节 电压
【演示实验】
利用两节干电池、一只灯泡、一个开关、导 线若干连接简单电路,使灯泡发光,并画出电路 图(如图所示).
问题思考
导线中有大量自 由电子所以能导电， 可金属导体上的电子 为什么能够定向移动？
用水压类比电压
电路中必须有电源，才能使电路中的自由 电子产生定向移动，电路中才会有电流. 也就 是电源的两极间存在着某种“力量”迫使整个 电路中的电子产生了定向移动.我们把电源两极 间的这种作用称为“电压”。

九年级物理上册1怎样认识和测量电压课件

九年级物理上册1怎样认识和测量电压课件

4 典例分析
考点一：电压表的读数
某同学用0～3V和0～15V双量程的电压表测量两节干电
池串联后的总电压，由于看错量程误读成10V，则这两
节干电池串联后的总电压实际值是（ C ）
A．3V
B．1.5V
C．2V
D．1.2V
【迁移训练2】
图中电压表测量的是（ A ）
A．灯L1两端的电压 C．电源的电压
B．灯L2两端的电压 D．灯L1和L2的总电压
2.电压表读数
读数时： (1)看：先看接线柱，确定所 选量程； (2)认：明确分度值； (3)读：根据指针读数，读数 时视线应与表盘垂直。
3.电压表使用规则
一个不能：不能超过电压表的测量范围。 两个必须：必须将电压表并联在所测量的部分电路两端； 电流必须从电压表的“+”接线柱进，“-”接线柱出。 三先三后：先调零后使用；先看清分度值后读 数；先画图后连接。
电压表和电流表的异同
相同处：（1）使用前都要调零； （2）电流必须从正接线柱流入，负接线柱流出； （3）注意选择量程时必须通过试触后确定。
不同处：电流表绝不允许直接连接到电源的两极，电压表 可以直接连接到电源两端测量电源电压。
3 课堂小结
电压
定义 单位及换算
电压表
符号 正确连接 读数方法
本堂重点：建立电压的初步概念；电压表的使用。 本堂难点：电压表的正确选成 电流
电压是形成电流的原因。电源是提供电压的装置。 电压用符号U表示，在国际单位制中，电压
的单位是伏特，简称伏，符号是V。
比伏大的单位有千伏(kV)，比伏小的单位有毫伏 (mV)，它们的换算关系为1kV＝103V，1mV＝10-3V。
归纳小结
（1）电压是形成电流的原因，因此导体中有了电流就一 定有电压，但有电压不一定有电流。要在电路中得 到持续电流，必须满足两个条件：①有电源；②电 路是通路。

人教版初中物理九年级全一册 第1节 电压 初中九年级物理教学课件PPT课件 人教版

人教版初中物理九年级全一册 第1节 电压 初中九年级物理教学课件PPT课件 人教版
第1节 电压
一、电压 （U）
1、电压概念（电压的作用）：一段电路中有电
流，它的两端就有 电压 电源是提供 电压 的
装置。电压的符号是 U 。
2、电压的单位： 国际单位：伏特（volt） ，简称伏（ V ）。 常用单位：千伏（kV）；毫伏（mV）。 换算： 1 kV =1 000 V= 103 V 1 mV =0.001 V= 10-3 V
活动一 、完成下列单位换算
：
1110.k1V×＝105
V
360m0V.3＝6
V
2562k.5V6=×105
V
2.8×104μV=28
mv
活动二、填写常见的电压值
3、1节干电池的电压为 1.5 V：
家庭电路的电压为 220 V：
1节蓄电池的电压为 2 V：
手机电池的电压

3.7 V。
二、电压的测量
谢谢
４、一节干电池的电压为１__.５__Ｖ_，家庭电路的电压 为２__２__０__Ｖ。 ５、通过观测电压表，知道电压表有_３__个接线柱 ，___２_个量程；应与被测元件____并联。
1．动手动脑学物理。 2．巩固复习本节内容；了解家中各种用 电器的电压值，观察家里的可调亮度 的台灯是怎样调节亮度的？
1、结构
刻度
表盘 校零旋钮 负接线柱
电压表的 代表符号 指针 正接线柱
量程
2、使用规则：
①校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。
②电压表必须 并联在电路中；
③“＋、－”接线柱的接法要正确
；
“+” 接线柱
电流从_“_-_”_接__线__柱_____流入，
从_______________流出.
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

课堂检测
能力提升题
在下图所示的电路中，电压表测量的是哪个灯泡
两端的电压，并在电压
电压表测L1两端的电压
表两端标出它的“+”、
V2
“-”符号。
L2 -
L1 +
- V2 +
课堂小结
1．电源给用电器两端提供电压。电压通常用 字母U表示，单位是伏特，符号是V。
2．电压表与被测用电器并联，正、负接线柱 的接法要正确（电流从正接线柱流入，从负接线 柱流出），被测电压不能超过电压表的最大测量 值。
探究新知
知识点 2 电压的测量
电压 测量工具
数值单位
电压表
符号
+V－
刻度盘
指针 负接线柱
调零螺母 正接线柱
量程为0～3 V
量程为0～15V
探究新知
练习电压表的读值：认识量程和分度值
点击上方图片，练习电压表的读值
选择“0~3V”的量程时， 则刻度盘上每个大格是 __1__V，分度值是_0_._1__V. 选择“0~15V”的量程时， 则刻度盘上每个大格是 __5___V，分度值是 __0_._5__V.
九年级物理上册
第十六章 电压 电阻
第第11节节 ห้องสมุดไป่ตู้电压压
导入新知
金属中有大量自由电 子所以能导电，可金 属导体上的电子为什 么能够定向移动？
电路中在没有电源接入时， 这些电荷并不能产生定向移
动，不能形成电流。
是谁在推动电荷发 生定向移动呢？
当电路中接入电源时，导体中的自 由电子便在电源推动作用下做定向
移动，形成电流。
素养目标
2. 学会正确连接电压表，会读电压表的读数。
1. 知道电源的作用、电压的单位，知道生活、 生产中常见的电压值。知道电压表是测量电路 两端电压的仪表和电压表在电路中的符号。
探究新知
知识点 1
电压 电源
相当于 抽水机
开关 电流 灯泡
相当于 阀门 相当于 水流 相当于 水轮机
点击图片，认识电压与水压
课堂检测
基础巩固题
4.如图所示，闭合开关后，要使L1和L2都发光，甲是 __电__流__表；乙是__电__压__表。
课堂检测 基础巩固题
5.（2018•益阳）在右图所示电路中，开关闭合后电压 表测量的是（ B ） A．L1两端的电压 B．L1和L2两端的电压 C．L3和电源两端电压 D．电源两端电压
课堂检测
基础巩固题
2.如图所示，爱动手的小江在烧杯中加入盐水，然后 将连在电压表上的铜片和锌片插入盐水中，制成了一 个盐水电池。观察电压表的接线和指针偏转可知：铜 片是盐水电池的___正___（选填 “正“或“负”）极，盐水电 池的电压为___0_.3___V。
课堂检测
基础巩固题
3.（2018•恩施州）如图所示，电压表的示数是 ____4___V。
探究新知
几组常见的电压值
1节干电池：1.5V
氧化银电池:1.5V
手机电池：3.7V
一节蓄电池:2V
探究新知
对人体的安全电压：不高于36V
探究新知
我国家庭电路电压：220V 无轨电车电源:550V~600V
高压电线的电压可以达 闪电时云层间电压可达106V 到几万伏
探究新知
会放电的鱼
电鳐
电鳗
能产生200V以上的电压 输出电压有300V，甚至可达800V， 有水中的“高压线”之称 。
出
不能 超过 表的 量程
能否直接连到 学生用表 读数
电源两极上 量程 分度值
不能 能
0.6A 0.02A 先
3A 0.1A 看 量
3V 0.1V 程
15V
0.5V
再 读
巩固练习
例3 如图甲所示，是__电__压__表的刻度盘，当指针如图 所示时，读数是___8_.5_V__，若把这个表接在图乙所示 电路中使用，应接在___b__（选填“a”或“b”）处。
课后作业
作业 内容
教材作业 完成课后“动手动脑学物理”练习
自主安排 配套练习册练习
探究新知
允许把电压表直接连 到电源的两极，此时 测量的是电源电压。
探究新知
实验结果表明， 两电压表的示数 是相等的，即在 只有一个用电器 的电路中，用电 器两端的电压与 电源两端的电压
相等。
探究新知
电流表和电压表的区别
仪表 电流表 电压表
使用规则 接法 接线柱 量程
串联 并联
电流从 “+” 进从 “-”
巩固练习
例4 将下图中的元件连接起来，其中灯泡L1和L2串联， 电压表V1测L1两端的电压，V2测L1与L2串联后的总电 压，并画出电路图。
V1
V2
L1
L2
连接电路时，注 意电表的量程和 正负接线柱；
连接时遵照“先 串后并”的顺序。
V1
L2
L1 V2
课堂检测
基础巩固题
1.（2018•江西）快乐学习，轻松考试，请你写出：一 节新干电池的电压为___1_._5__V，我国家庭电路的电 压为___2_2_0__V。
探究新知 电压表的读数
0~3 V 0~15 V
0.1 V 0.5 V
量程
分度值
明确所选电压表的量程； 确定电压表的分度值； 由指针位置读出示数。
探究新知
练习使用电压表
点击图片，学习电压表的连接
电压表的使用
（1）电压表必须和被测 的用电器并联。 （2）电流必须从正接线 柱流入，从负接线柱流出。 （3）必须正确选择量程。
类比法
探究新知 抽水机 电源
提供 提供
水压 电压
形成 形成
水流 电流
电压是促使电荷定向移动形成电流的原因 电源是提供电压的装置。 电压的符号用U表示； 电压的单位是：伏特，简称伏（V）
1kV =103V 1V=103mV
探究新知
相关链接
电源之父：伏特
伏特是意大利物理学家。善于思考、喜欢探 求、勇于实践的他在青少年时期就开始了电学实 验，他读了很多电学的书，他的实验超出了当时 已知的一切电学知识。1800年3月20日他宣布发 明了伏打电堆，这一神奇发明，对电学的研究具有划时代的 意义，伏特被称为“电源之父”。后人为纪念这位著名的物 理学家，把电压的单位规定为伏特。
巩固练习
例1 下列关于电压的说法中，不正确的是（ D ） A．电压是使电路中形成电流的原因 B．人体的安全电压不超过36V C．干电池、蓄电池都是提供电压的装置 D．电路两端有电压，电路中一定有电流
电路是否通畅
巩固练习
例2 如图所示，几只水果提供的 电力足以点亮一排规格相同的发 光二极管，水果在这里扮演了 “__电__源___”的角色：它为发光二极 管提供了“___电__压___”，使自由电荷在电路中定向 运动起来。
