二极管单向导电原理.

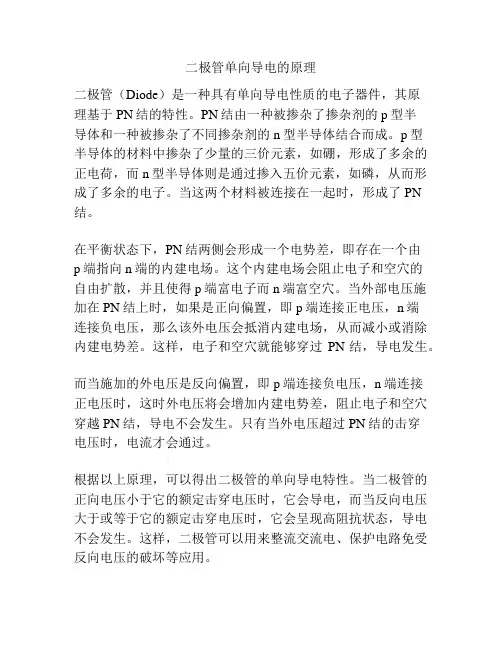

二极管单向导电的原理
二极管（Diode）是一种具有单向导电性质的电子器件，其原
理基于PN结的特性。

PN结由一种被掺杂了掺杂剂的p型半
导体和一种被掺杂了不同掺杂剂的n型半导体结合而成。

p型
半导体的材料中掺杂了少量的三价元素，如硼，形成了多余的正电荷，而n型半导体则是通过掺入五价元素，如磷，从而形成了多余的电子。

当这两个材料被连接在一起时，形成了PN 结。

在平衡状态下，PN结两侧会形成一个电势差，即存在一个由
p端指向n端的内建电场。

这个内建电场会阻止电子和空穴的
自由扩散，并且使得p端富电子而n端富空穴。

当外部电压施加在PN结上时，如果是正向偏置，即p端连接正电压，n端
连接负电压，那么该外电压会抵消内建电场，从而减小或消除内建电势差。

这样，电子和空穴就能够穿过PN结，导电发生。

而当施加的外电压是反向偏置，即p端连接负电压，n端连接
正电压时，这时外电压将会增加内建电势差，阻止电子和空穴穿越PN结，导电不会发生。

只有当外电压超过PN结的击穿
电压时，电流才会通过。

根据以上原理，可以得出二极管的单向导电特性。

当二极管的正向电压小于它的额定击穿电压时，它会导电，而当反向电压大于或等于它的额定击穿电压时，它会呈现高阻抗状态，导电不会发生。

这样，二极管可以用来整流交流电、保护电路免受反向电压的破坏等应用。

第1篇一、实验目的1. 了解二极管的基本结构和工作原理。

2. 验证二极管的单向导电特性。

3. 掌握使用万用表测试二极管的方法。

4. 分析二极管伏安特性曲线。

二、实验原理二极管是由P型半导体和N型半导体构成的半导体器件，其核心是PN结。

PN结具有单向导电性，即当P型半导体接正极，N型半导体接负极时，电流可以顺利通过；而当N型半导体接正极，P型半导体接负极时，电流无法通过。

二极管的单向导电性主要由PN结的特性决定。

在PN结的交界面附近，由于N区的自由电子浓度大于P区，自由电子会从N区向P区扩散，形成空间电荷区。

这个空间电荷区会形成一个内电场，阻碍电子的进一步扩散，从而形成阻挡层。

当PN结加上正向电压时，内电场被削弱，电子可以顺利通过；而当PN结加上反向电压时，内电场被加强，电子难以通过，从而实现单向导电。

三、实验仪器与材料1. 万用表2. 二极管3. 电阻4. 电源5. 连接线6. 电路板四、实验步骤1. 搭建实验电路，将二极管、电阻、电源和连线连接好。

2. 使用万用表设置在二极管测试模式。

3. 首先进行正向测试，将万用表的正极接二极管的正极，负极接负极，观察万用表的读数。

4. 然后进行反向测试，将万用表的正极接二极管的负极，负极接正极，观察万用表的读数。

5. 重复以上步骤，多次测试，观察结果。

6. 分析实验数据，绘制二极管伏安特性曲线。

五、实验结果与分析1. 正向测试：在正向测试中，万用表显示正向导通，电流值较大，说明二极管处于导通状态。

2. 反向测试：在反向测试中，万用表显示反向截止，电流值非常小，说明二极管处于截止状态。

3. 伏安特性曲线：根据实验数据，绘制二极管伏安特性曲线，可以看出二极管在正向电压下导通，反向电压下截止。

六、实验结论通过本次实验，我们验证了二极管的单向导电特性。

实验结果表明，二极管在正向电压下导通，反向电压下截止，这与二极管的结构和工作原理相符。

七、实验心得1. 本次实验让我们深入了解了二极管的基本结构和工作原理，提高了我们对电子电路的认识。

二极管电路原理二极管是一种半导体器件，具有单向导电性。

它只能允许电流从一个方向流过，而阻止电流从反方向流过。

在电路中，二极管可以用来整流、检波、稳压和开关等多种应用。

下面将介绍二极管电路的基本原理。

1. 整流电路整流电路是一种将交流电转换为直流电的电路。

二极管整流电路通常由一组二极管和电容器组成。

当交流电压正半周时，二极管导通，电流通过电容器和负载形成回路，电容器充电。

当交流电压负半周时，二极管截止，电流无法通过二极管，电容器就成为电源向负载供电，从而得到直流电压。

2. 检波电路检波电路是一种将高频信号转换为低频信号的电路。

二极管检波电路通常由一个二极管和电容器组成。

当高频信号通过二极管时，只有正向电压可以使二极管导通，从而得到低频信号。

同时，电容器起到滤波作用，将高频信号滤掉。

3. 稳压电路稳压电路是一种使输出电压保持稳定的电路。

二极管稳压电路通常由多个二极管和电容器组成。

当输出电压低于指定值时，二极管导通，电流可以通过电容器和负载形成回路，使输出电压升高。

当输出电压高于指定值时，二极管截止，电流无法通过二极管，电容器成为电源向负载供电，使输出电压降低。

通过调节电容器的大小，可以使输出电压保持稳定。

4. 开关电路开关电路是一种控制电流通断的电路。

二极管开关电路通常由一个二极管和一个可控硅（SCR）组成。

当可控硅导通时，电流可以通过二极管和可控硅形成回路，使负载得到电源供电。

当可控硅截止时，电流无法通过可控硅和二极管，负载无法得到供电。

通过控制可控硅的导通和截止时间，可以控制电流的通断状态。

总之，二极管电路在电子设备中发挥着重要的作用。

整流、检波、稳压和开关等多种应用都可以使用二极管来实现。

理解二极管的原理和特性可以帮助我们更好地设计和应用电路，提高电子设备的性能和可靠性。

单向导电二极管
晶体二极管（以下简称二极管），就是由一个P-N结，加上相应的电极引线和管壳做成的。

按结构一般分为点接触型和面接触型两类，它们都具有单向导电的基本特性。

现以点接触的硅型二极管为例说明单向导电二极管的工作原理。

点接触的二极管是由管心、引线和管壳组成，其代表符号如图一所示。

-
图一
经过测试可知：
1、当加在二管两端的正向电压V=0时，I=0。

因为在没有外加电压时，P-N结内的扩散运动和漂移运动处于平衡状态，两者大小相等，方向相反，相互抵消，流过P-N结的总电流等于零。

2、当电压V从零增加到0.6-0.7伏时，外电场开始抵消空间电场，多数载流子的扩散运动逐渐增强，正向电流开始增强，正向电流从0开始上升。

但因外电场很弱，还不能足以克服空间电场对扩散运动的阻力，所以电流增加很慢，可见在开始导电时，P-N结的正向电阻很大。

3、当V ＞0.6伏后，随着外电场的增大，正向电流显著增大，在V=0.7伏时，空间电场几乎全部被抵消，此时，P-N 结的电阻很小，正向电流急剧增加，从而是正向曲线陡削上升。

祥见图一所示，由图一可知，硅管的压降为0.6-0.7伏。

4、二极管反向连接时，反向电流随着加在二极管上的反向电压的增加而略有微安级增加，但当反向电压继续增加时，反向电流几乎保持原来的值不变。

这就是单向导电的二极管工作原理，如图一所示。

0.5
1
2510
5
012
3正向电流反向电流正向电压反向电压（伏）（伏） 硅管单向导电图
（毫安）
（微安）
图 一
二〇二四年十月十四日。

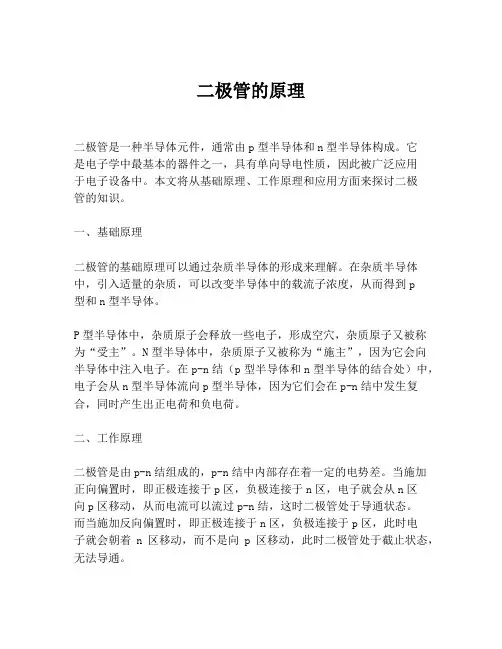

二极管的原理二极管是一种半导体元件，通常由p型半导体和n型半导体构成。

它是电子学中最基本的器件之一，具有单向导电性质，因此被广泛应用于电子设备中。

本文将从基础原理、工作原理和应用方面来探讨二极管的知识。

一、基础原理二极管的基础原理可以通过杂质半导体的形成来理解。

在杂质半导体中，引入适量的杂质，可以改变半导体中的载流子浓度，从而得到p型和n型半导体。

P型半导体中，杂质原子会释放一些电子，形成空穴，杂质原子又被称为“受主”。

N型半导体中，杂质原子又被称为“施主”，因为它会向半导体中注入电子。

在p-n结（p型半导体和n型半导体的结合处）中，电子会从n型半导体流向p型半导体，因为它们会在p-n结中发生复合，同时产生出正电荷和负电荷。

二、工作原理二极管是由p-n结组成的，p-n结中内部存在着一定的电势差。

当施加正向偏置时，即正极连接于p区，负极连接于n区，电子就会从n区向p区移动，从而电流可以流过p-n结，这时二极管处于导通状态。

而当施加反向偏置时，即正极连接于n区，负极连接于p区，此时电子就会朝着n区移动，而不是向p区移动，此时二极管处于截止状态，无法导通。

三、应用二极管作为一种基本器件，应用非常广泛。

例如，它可以被用作电压稳压器中，通过施加一定的正向偏置，确保压降固定在一个常数范围内。

还可以作为检波器中使用，通过将交流信号输入二极管中，只使其通过正半周波，并将其转化为直流信号。

此外，二极管还被用于整流器中，将交流电流转变为直流电流，以及调制解调器中，作为电压控制器。

它还广泛用于灯泡、发光二极管、太阳能电池等应用中，成为电子产业中至关重要的元件。

总之，二极管是电子学中最基本的器件之一，具有单向导电特性，可以应用于多种领域。

通过深入了解其基础原理、工作原理，及其应用，可以帮助我们更好地理解电子技术的内在本质。

实验—-二极管的单向导电性实验目的:实验二极管的单向导电性特性，理解二极管整流的基本原理。

实验原理:二极管是由一对p型半导体和n型半导体组成，在两个异种半导体压合固结的区域内形成了pn结。

当二极管的正极接入p区，负极接入n区，在正向电压作用下，正极的电势高于负极的电势，使得p区的电子受力向n区迁移，形成电流（流动方向从p区到n区）。

而当负极接在p区，正极接在n区，与电池电势相反时，二极管处于反向偏置状态，此时二极管不导电。

实验器材:二极管；多用万用表；电源；电阻箱；喇叭。

实验步骤:1.按照图1，将二极管接入实验电路，这里使用两个电池，超过二极管的额定工作电压，以增强实验效果。

2.分别测量电路的电压和电流，并记录在表格1中。

3.将连接二极管的电线拔出负极，连接到原来的正极。

再将原来的正极连接到二极管的负极。

进行电量测量，记录在表格2中。

4.拆下二极管，重新连接电路，进行电流的测定。

5.用麦克风代替喇叭进行相同实验，观察它们的不同点。

实验数据表格:表格1 二极管正向导通时的电压和电流实验结果分析:从实验数据表格1可以发现，当二极管正向导通时，其电流值较大，电压值较小（一般为0.6V），正向导通后管子对电流流的阻力很小；而在反向截止状态下，其电流削减为零，管子对电流流的阻力很大，不导电。

另外，我们利用麦克风代替喇叭，实验中发现，二极管可以将麦克风的输出信号单向地带过，使得输出信号变为具有单向性的正脉冲。

这就是二极管整流的原理。

通过本次实验，成功验证了二极管单向导电性特性和二极管整流基本原理，理论知识更加明确，实验操作也提高了我们的实验技能，是一次算是成功的实验。

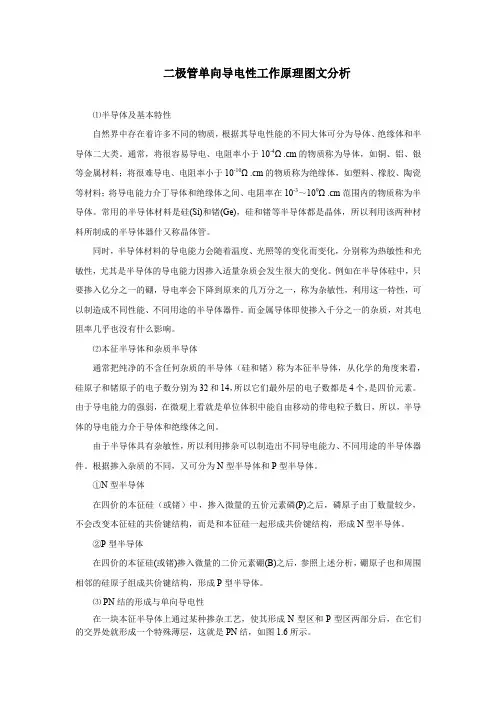

二极管单向导电性工作原理图文分析⑴半导体及基本特性自然界中存在着许多不同的物质，根据其导电性能的不同大体可分为导体、绝缘体和半导体二大类。

通常，将很容易导电、电阻率小于10-4Ω.cm的物质称为导体，如铜、铝、银等金属材料；将很难导电、电阻率小于10-10Ω.cm的物质称为绝缘体，如塑料、橡胶、陶瓷等材料；将导电能力介丁导体和绝缘体之间、电阻率在10-3～109Ω.cm范围内的物质称为半导体。

常用的半导体材料是硅(Si)和锗(Ge)，硅和锗等半导体都是晶体，所以利用该两种材料所制成的半导体器什又称晶体管。

同时，半导体材料的导电能力会随着温度、光照等的变化而变化，分别称为热敏性和光敏性，尤其是半导体的导电能力因掺入适量杂质会发生很大的变化。

例如在半导体硅中，只要掺入亿分之一的硼，导电率会下降到原来的几万分之一，称为杂敏性，利用这一特性，可以制造成不同性能、不同用途的半导体器件。

而金属导体即使掺入千分之一的杂质，对其电阻率几乎也没有什么影响。

⑵本征半导体和杂质半导体通常把纯净的不含任何杂质的半导体（硅和锗）称为本征半导体，从化学的角度来看，硅原子和锗原子的电子数分别为32和14，所以它们最外层的电子数都是4个，是四价元素。

由于导电能力的强弱，在微观上看就是单位体积中能自由移动的带电粒子数日，所以，半导体的导电能力介于导体和绝缘体之间。

由于半导体具有杂敏性，所以利用掺杂可以制造出不同导电能力、不同用途的半导体器件。

根据掺入杂质的不同，又可分为N型半导体和P型半导体。

①N型半导体在四价的本征硅（或锗）中，掺入微量的五价元素磷(P)之后，磷原子由丁数量较少，不会改变本征硅的共价键结构，而是和本征硅一起形成共价键结构，形成N型半导体。

②P型半导体在四价的本征硅(或锗)掺入微量的二价元素硼(B)之后，参照上述分析，硼原子也和周围相邻的硅原子组成共价键结构，形成P型半导体。

⑶ PN结的形成与单向导电性在一块本征半导体上通过某种掺杂工艺，使其形成N型区和P型区两部分后，在它们的交界处就形成一个特殊薄层，这就是PN结，如图1.6所示。

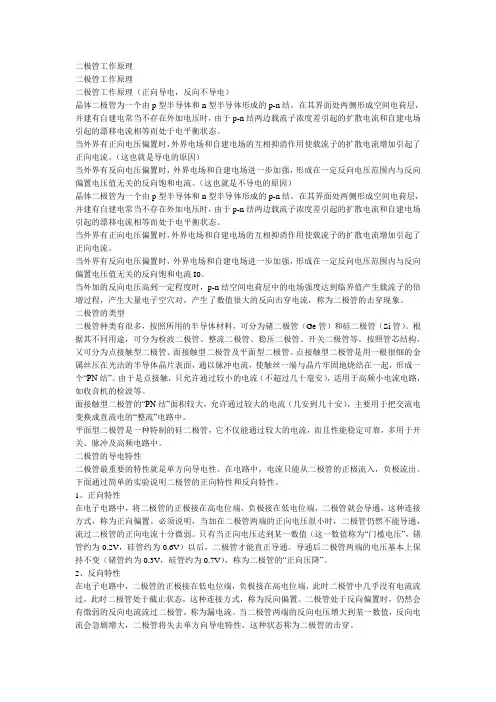

二极管工作原理二极管工作原理二极管工作原理（正向导电，反向不导电）晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电常当不存在外加电压时，由于p-n结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。

（这也就是导电的原因）当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流。

（这也就是不导电的原因）晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电常当不存在外加电压时，由于p-n结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。

当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。

当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。

二极管的类型二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。

根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。

按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。

点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。

由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。

面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。

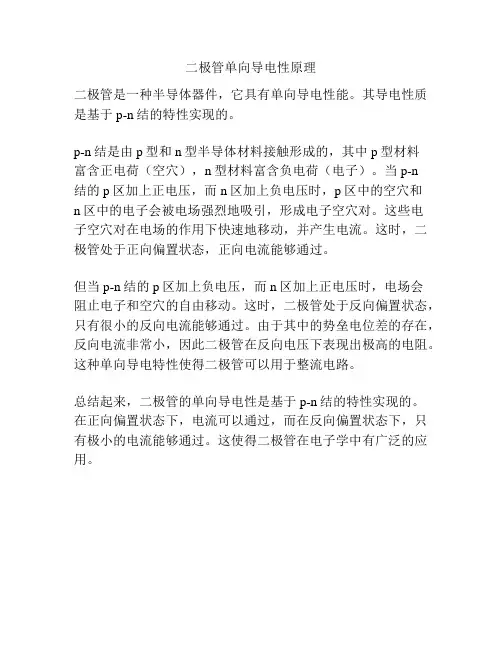

二极管单向导电性原理
二极管是一种半导体器件，它具有单向导电性能。

其导电性质是基于p-n结的特性实现的。

p-n结是由p型和n型半导体材料接触形成的，其中p型材料
富含正电荷（空穴），n型材料富含负电荷（电子）。

当p-n
结的p区加上正电压，而n区加上负电压时，p区中的空穴和
n区中的电子会被电场强烈地吸引，形成电子空穴对。

这些电
子空穴对在电场的作用下快速地移动，并产生电流。

这时，二极管处于正向偏置状态，正向电流能够通过。

但当p-n结的p区加上负电压，而n区加上正电压时，电场会
阻止电子和空穴的自由移动。

这时，二极管处于反向偏置状态，只有很小的反向电流能够通过。

由于其中的势垒电位差的存在，反向电流非常小，因此二极管在反向电压下表现出极高的电阻。

这种单向导电特性使得二极管可以用于整流电路。

总结起来，二极管的单向导电性是基于p-n结的特性实现的。

在正向偏置状态下，电流可以通过，而在反向偏置状态下，只有极小的电流能够通过。

这使得二极管在电子学中有广泛的应用。

二极管单向导电原理二极管，又称为二极管管子，是一种最简单的半导体器件，具有单向导电特性。

它是由一个P型和一个N型半导体材料构成的。

下面将详细介绍二极管的单向导电原理。

在二极管的P区域中，材料被施加正向电场。

P区域中的P型半导体材料中掺杂了杂质－使材料中的电子欠发－这被称为Ak电子。

这些Ak电子在电场的作用下被取向由P区域向N区域移动。

同时，由于P区域中的富集载流子将从N区域流向P区，形成了一条从N区域到P区域的电子弧。

这种逻辑极性使得二极管在正向电压下导电。

当Ak电子越过受限于N区域的耗尽层时，它们会被耗尽层的正载流子捕获。

在二极管的N区域中，材料被施加负向电场。

N区域的N型半导体掺杂了另一种杂质，这使得材料中的电子过量。

这些电子在电场的作用下被取向由N区域向P区域移动。

与此同时，由于N区域中过量载流子将从P区域流向N区域，形成了一条从P区域到N区域的电子弧。

这种逻辑极性使得二极管在反向电压下截至。

反向电压增大时，电子弧的规模不断增大，最终导致二极管损坏。

总结来说，二极管的单向导电原理是通过正向电压使得P区域的Ak电子从P区域流向N区域，同时也有N区域的正载流子从N区域流向P区域，形成导电的路径，而对于反向电压，负载压会使得N区域的电子从P区域流向N区域，这样就阻止了电流的流动。

除了这种基本的单向导电原理，二极管还有一些特殊的功能。

例如Zener二极管，它在反向电压条件下具有稳压功能，可用作稳压器件。

LED（Light Emitting Diode）二极管在一定的电压条件下能够发光。

INSiC（Silicon Carbide）二极管具有较高的工作温度以及更快的开关速度等。

二极管是电子学中最基本的器件之一，应用广泛。

在电源中，二极管常用作整流器，将交流电转换为直流电。

在电子电路中，二极管还可以用作信号检测、波形修整、电源保护等。

在通信系统中，二极管用于调制和解调信号。

此外，二极管在激光器、太阳能电池、雷达等许多领域也有广泛的应用。

二极管整流的原理
二极管整流是利用半导体二极管在单向导电性上的特点，将交流电信号转化为直流电信号的一种方法。

在二极管的正向电压作用下，电子能够从P区向N区流动，形成电流；而在反向电压作用下，电子则不能流动，从而实现了单向导电性。

利用这一特点，将交流电输入二极管的正向端，只有在交流电的正半周期中，二极管才能导通，电流才能流入负载；而在交流电的负半周期中，二极管将截止，电路中不会有电流通过。

因此，只有正半周期的电信号被保留下来，而负半周期的信号则被截除了，从而实现了对交流电信号的整流。

二极管整流电路有半波整流电路和全波整流电路两种，其中半波整流电路只利用了一个二极管，而全波整流电路则需要两个二极管进行交替导通。

二极管整流电路具有简单、可靠、成本低等优点，广泛应用于各种电子设备中。

- 1 -。

二极管单向导电二极管单向导电是一种半导体器件，其主要功能是将电流限制在一个方向流动，同时阻止反向电流的流动，这种器件通常被称为单向导电器件。

以下是围绕二极管单向导电，分步骤阐述的内容：1. 二极管的基本原理二极管是由P型和N型的半导体材料组成，其中P型的半导体内部存在少量的杂质原子，它的杂质原子的电子量比N型的半导体少，所以P型半导体带正电荷；而N型半导体内部存在大量的杂质原子，它的杂质原子的电子量比P型半导体多，所以N型半导体带负电荷。

当P型和N型半导体结合时，就会形成一个PN结。

2. PN结的性质当PN结中的P区和N区之间施加正向电压时，电子会从N区向P 区流动，使得PN结变得导电，这种状况被称为正向偏置。

当施加的电压低于PN结的正向导电电压时，PN结并不导电。

而当施加反向电压时，电子被迫从P区向N区移动，从而导致PN结的电阻增加，这种情况被称为反向偏置。

3. 二极管的单向导电特性在P端加上正电压，而在N端加上负电压时，PN结就是正向偏置，这种情况下，电子从N区向P区移动，二极管就会通电，电流就会流动。

而当，在N端加上正电压，而在P端加上负电压时，PN结就是反向偏置，这种情况下，电子从P区向N区移动，电流就不能流动。

这时，二极管就处于截止状态，可以起到单向导电的作用。

在施加一个反向电压下，二极管可以阻止反向电流的流动，这就是二极管单向导电的本质。

4. 应用二极管的单向导电特性在电子学中有广泛的应用，例如，在整流电路中，就需要使用二极管作为单向导电器件，以使电流只能在一个方向上流动。

此外，在信号处理中，二极管也被广泛使用，例如它用于制作放大器、开关和振荡器等电路。

总之，二极管单向导电是半导体技术中不可或缺的重要部分，二极管的单向导电特性是它的核心特性，它在电子学中有着广泛的应用前景。

二极管的正向电阻二极管是一种电子元件，它具有单向导电性，即只能让电流在一个方向上通过。

在电路中，二极管的正向电阻是指在正向电压下，二极管的电阻大小。

本文将从二极管的基本原理、正向电阻的计算方法、正向电阻的影响因素等方面进行探讨。

一、二极管的基本原理二极管是由P型半导体和N型半导体组成的，其中P型半导体中的杂质浓度较高，N型半导体中的杂质浓度较低。

当P型半导体和N 型半导体相接触时，会形成一个PN结。

在PN结中，P型半导体中的空穴会向N型半导体中扩散，N型半导体中的电子会向P型半导体中扩散，这样就形成了一个电势垒。

当外加正向电压时，电势垒会变小，电子和空穴会向电势垒的方向移动，电流就可以通过二极管。

而当外加反向电压时，电势垒会变大，电子和空穴会被阻挡，电流无法通过二极管。

二、正向电阻的计算方法在正向电压下，二极管的电阻大小可以通过欧姆定律来计算。

欧姆定律是指电流与电压成正比，电流与电阻成反比。

因此，当二极管正向电压为Vf时，二极管的正向电阻可以表示为：Rf = Vf / If其中，Vf为二极管正向电压，If为二极管正向电流。

三、正向电阻的影响因素二极管的正向电阻受到多种因素的影响，主要包括以下几个方面：1. 材料的影响：二极管的正向电阻与材料的导电性能有关。

一般来说，导电性能越好的材料，二极管的正向电阻越小。

2. 温度的影响：温度对二极管的正向电阻也有一定的影响。

当温度升高时，二极管的正向电阻会增大。

3. 电流的影响：二极管的正向电阻还与电流大小有关。

当电流增大时，二极管的正向电阻会减小。

4. 结构的影响：二极管的结构也会影响正向电阻的大小。

例如，二极管的面积越大，正向电阻就越小。

四、应用领域二极管的正向电阻在电子领域中有着广泛的应用。

例如，在电源电路中，二极管可以用来保护电路，防止反向电压对电路造成损害。

在放大电路中，二极管可以用来控制电流的大小，实现信号放大。

在数字电路中，二极管可以用来实现逻辑门电路，例如与门、或门等。

二极管 led灯原理二极管（Diode）是一种具有单向导电性质的电子元件，它是由P 型半导体和N型半导体组成的。

而LED灯（Light Emitting Diode）则是基于二极管原理制造出来的一种具有发光功能的电子元件。

二极管的原理非常简单，它由两个区域组成，一个是P型半导体，另一个是N型半导体。

P型半导体中含有杂质原子，这些杂质原子会失去部分电子，形成空穴。

而N型半导体中也含有杂质原子，这些杂质原子会多出电子。

当P型半导体和N型半导体通过正向电压连接时，P型半导体的空穴会向N型半导体的电子区域扩散，形成P区和N区之间的耗尽层。

耗尽层中存在着电势差，当外加电压超过这个电势差时，电子和空穴会再次结合，形成电流通过，即二极管处于导通状态。

而LED灯则是在二极管的基础上进一步制造出来的。

在LED灯中，P型半导体和N型半导体的材料具有不同的能带结构，这使得LED 灯在正向电压下能够发光。

当正向电压施加到LED灯上时，电子和空穴会在耗尽层结合，这个过程中释放出能量，产生光子，即发光现象。

由于材料的不同，LED灯可以发出不同颜色的光，如红色、绿色、蓝色等。

LED灯具有很多优点，首先是节能环保。

相比传统的白炽灯和荧光灯，LED灯的能效更高，能够将更多的电能转化为光能，减少能量的浪费。

LED灯也不含有汞等有害物质，对环境更加友好。

其次，LED灯寿命长。

LED灯的寿命可达到数万小时，远远超过传统灯泡，减少了更换灯泡的频率和成本。

再次，LED灯体积小巧，可以制作成各种形状和尺寸，适用于不同的场景需求。

LED灯的应用非常广泛。

在家庭中，我们可以看到LED灯用于室内照明、庭院灯光装饰等。

在汽车领域，LED灯被广泛应用于车灯、指示灯等。

在电子产品中，LED灯也是重要的组成部分，如手机屏幕背光、电视背光等。

此外，LED灯还可以用于室外广告牌、路灯、交通信号灯等领域。

尽管LED灯在节能、环保、寿命等方面具有诸多优点，但也存在一些问题。
