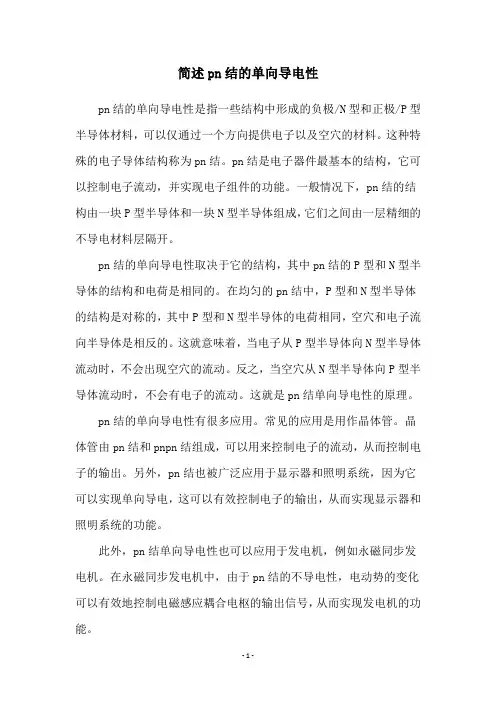

PN结的单向导电性及其分析

PN结及其导电性1. PN结的形成将P型半导体与N型半导体通过物理、化学的方法有机的结合为一体，就会在两种半导体的交界面形成一个PN结。

由于交界处两边的电子和空穴的浓度不同（N型区自由电子多，P型区空穴多），因此N型区内的电子要向P型区扩散，P型区内的空穴也要向N型区扩散，使交界面P型区一侧出现带负电的离子，而N型区一侧出现带正电的离子，因而在交界面两侧形成一个空间电荷区，如图1所示。

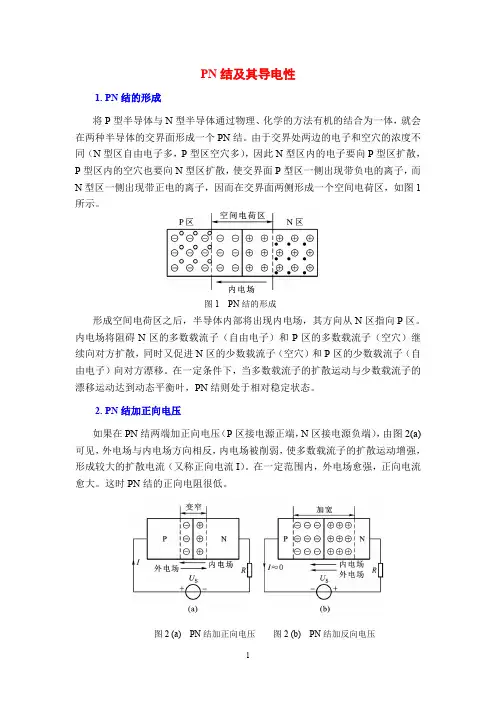

图1 PN结的形成形成空间电荷区之后，半导体内部将出现内电场，其方向从N区指向P区。

内电场将阻碍N区的多数载流子（自由电子）和P区的多数载流子（空穴）继续向对方扩散，同时又促进N区的少数载流子（空穴）和P区的少数载流子（自由电子）向对方漂移。

在一定条件下，当多数载流子的扩散运动与少数载流子的漂移运动达到动态平衡叶，PN结则处于相对稳定状态。

2. PN结加正向电压如果在PN结两端加正向电压（P区接电源正端，N区接电源负端），由图2(a)可见，外电场与内电场方向相反，内电场被削弱，使多数载流子的扩散运动增强，形成较大的扩散电流（又称正向电流I）。

在一定范围内，外电场愈强，正向电流愈大。

这时PN结的正向电阻很低。

图2 (a) PN结加正向电压图2 (b) PN结加反向电压由于PN结空间电荷区形成的电位差较小，只有零点几伏，如果外加电压过大，将会产生很大的正向电流，使PN结损坏。

因此，一般都在电路中接入限流电阻R。

3. PN结加反向电压若给PN结加反向电压（P区接电源负端、N区接电源正端），由图2(b)可见，外电场与内电场方向一致，外电场加强内电场，使多数载流子的扩散运动难以进行。

但是，在外电场的作用下，P区的少数载流子（自由电子）和N区的少数载流子（空穴）将产生漂移运动，形成很小的反向电流I，即PN结的反向电阻很高。

由于少数载流子的数目与环境温度密切相关，因此温度对反向电流的影响很大。

4. PN结的单向导电性综上所述：PN结具有单向导电性能，即PN结加正向电压时，PN结正向电阻很低，正向电流较大，PN结处于导通状态；当PN结加反向电压时，PN结反向电阻很高，反向电流很小，PN结处于载止状态。

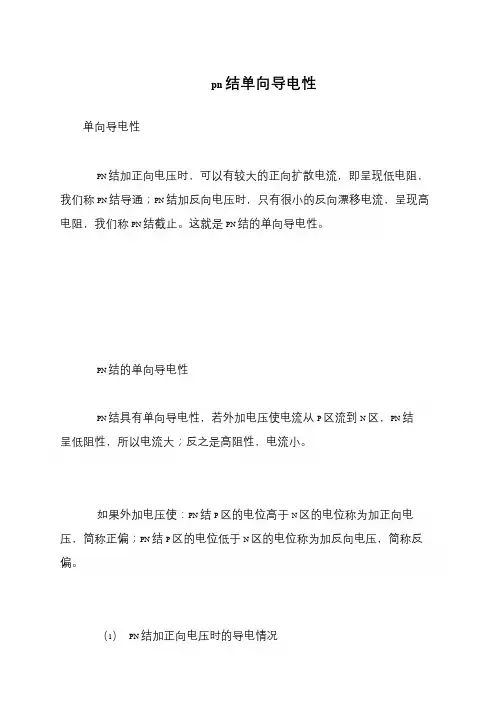

pn 结单向导电性
单向导电性
PN 结加正向电压时，可以有较大的正向扩散电流，即呈现低电阻，我们称PN 结导通；PN 结加反向电压时，只有很小的反向漂移电流，呈现高电阻，我们称PN 结截止。

这就是PN 结的单向导电性。

PN 结的单向导电性
PN 结具有单向导电性，若外加电压使电流从P 区流到N 区，PN 结呈低阻性，所以电流大；反之是高阻性，电流小。

如果外加电压使：PN 结P 区的电位高于N 区的电位称为加正向电压，简称正偏；PN 结P 区的电位低于N 区的电位称为加反向电压，简称反偏。

（1）PN 结加正向电压时的导电情况。

PN结PN结（PN junction）。

采用不同的掺杂工艺，通过扩散作用，将P型半导体与N型半导体制作在同一块半导体（通常是硅或锗）基片上，在它们的交界面就形成空间电荷区称PN结。

PN结具有单向导电性。

P是positive的缩写，N是negative 的缩写，表明正荷子与负荷子起作用的特点。

一块单晶半导体中，一部分掺有受主杂质是P型半导体，另一部分掺有施主杂质是N型半导体时，P 型半导体和N型半导体的交界面附近的过渡区称为PN结。

PN结有同质结和异质结两种。

用同一种半导体材料制成的 PN 结叫同质结，由禁带宽度不同的两种半导体材料制成的PN结叫异质结。

PN结（PN junction）制造PN结的方法有合金法、扩散法、离子注入法和外延生长法等。

制造异质结通常采用外延生长法。

P型半导体（P指positive，带正电的）：由单晶硅通过特殊工艺掺入少量的三价元素组成，会在半导体内部形成带正电的空穴；N型半导体（N指negative，带负电的）：由单晶硅通过特殊工艺掺入少量的五价元素组成，会在半导体内部形成带负电的自由电子。

在P型半导体中有许多带正电荷的空穴和带负电荷的电离杂质。

在电场的作用下，空穴是可以移动的，而电离杂质（离子）是固定不动的。

N 型半导体中有许多可动的负电子和固定的正离子。

当P型和N型半导体接触时，在界面附近空穴从P型半导体向N型半导体扩散，电子从N型半导体向P型半导体扩散。

空穴和电子相遇而复合，载流子消失。

因此在界面附近的结区中有一段距离缺少载流子，却有分布在空间的带电的固定离子，称为空间电荷区。

P 型半导体一边的空间电荷是负离子，N 型半导体一边的空间电荷是正离子。

正负离子在界面附近产生电场，这电场阻止载流子进一步扩散，达到平衡。

在PN结上外加一电压，如果P型一边接正极，N型一边接负极，电流便从P型一边流向N型一边，空穴和电子都向界面运动，使空间电荷区变窄，电流可以顺利通过。

如果N型一边接外加电压的正极，P型一边接负极，则空穴和电子都向远离界面的方向运动，使空间电荷区变宽，电流不能流过。

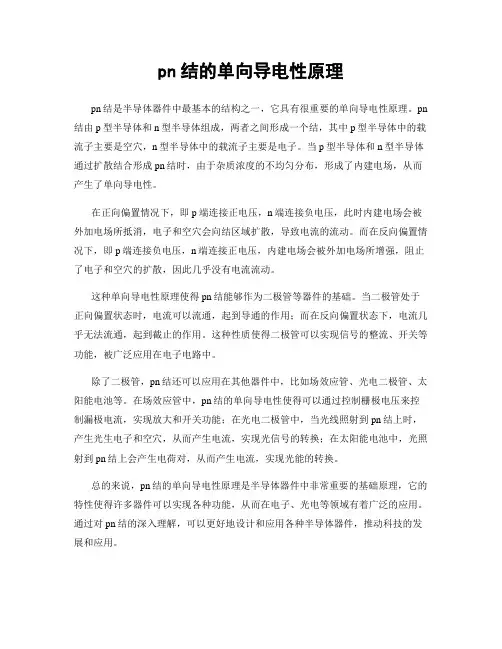

pn结的单向导电性原理
pn结是半导体器件中最基本的结构之一，它具有很重要的单向导电性原理。

pn 结由p型半导体和n型半导体组成，两者之间形成一个结，其中p型半导体中的载流子主要是空穴，n型半导体中的载流子主要是电子。

当p型半导体和n型半导体通过扩散结合形成pn结时，由于杂质浓度的不均匀分布，形成了内建电场，从而产生了单向导电性。

在正向偏置情况下，即p端连接正电压，n端连接负电压，此时内建电场会被外加电场所抵消，电子和空穴会向结区域扩散，导致电流的流动。

而在反向偏置情况下，即p端连接负电压，n端连接正电压，内建电场会被外加电场所增强，阻止了电子和空穴的扩散，因此几乎没有电流流动。

这种单向导电性原理使得pn结能够作为二极管等器件的基础。

当二极管处于正向偏置状态时，电流可以流通，起到导通的作用；而在反向偏置状态下，电流几乎无法流通，起到截止的作用。

这种性质使得二极管可以实现信号的整流、开关等功能，被广泛应用在电子电路中。

除了二极管，pn结还可以应用在其他器件中，比如场效应管、光电二极管、太阳能电池等。

在场效应管中，pn结的单向导电性使得可以通过控制栅极电压来控制漏极电流，实现放大和开关功能；在光电二极管中，当光线照射到pn结上时，产生光生电子和空穴，从而产生电流，实现光信号的转换；在太阳能电池中，光照射到pn结上会产生电荷对，从而产生电流，实现光能的转换。

总的来说，pn结的单向导电性原理是半导体器件中非常重要的基础原理，它的特性使得许多器件可以实现各种功能，从而在电子、光电等领域有着广泛的应用。

通过对pn结的深入理解，可以更好地设计和应用各种半导体器件，推动科技的发展和应用。

PN结的单向导电性PN结在外加电压的作用下，动态平衡将被打破，并显示出其单向导电的特性。

1、外加正向电压当PN结外加正向电压时，外电场与内电场的方向相反，内电场变弱，结果使空间电荷区（PN结）变窄。

同时空间电荷区中载流子的浓度增加，电阻变小。

这时的外加电压称为正向电压或正向偏置电压用VF表示。

在VF作用下，通过PN结的电流称为正向电流IF。

外加正向电压的电路如图所示。

2、外加反向电压外加反向电压时，外电场与内电场的方向相同，内电场变强，结果使空间电荷区（PN结）变宽, 同时空间电荷区中载流子的浓度减小，电阻变大。

这时的外加电压称为反向电压或反向偏置电压用VR表示。

在VR作用下，通过PN结的电流称为反向电流IR或称为反向饱和电流IS。

如下图所示。

3、PN结的伏安特性根据理论分析，PN结的伏安特性可以表达为：式中iD为通过PN结的电流，vD为PN结两端的外加电压；VT为温度的电压当量=kT/q=T/11600=0.026V，其中k为波尔慈曼常数（1.38×10-23J/K），T 为绝对温度（300K），q为电子电荷（1.6×10-19C）；e为自然对数的底；IS为反向饱和电流。
