半导体二极管及其应用习题解答Document number：NOCG-YUNOO-BUYTT-UU986-1986UT第1章半导体二极管及其基本电路教学内容与要求本章介绍了半导体基础知识、半导体二极管及其基本应用和几种特殊二极管。
教学内容与教学要求如表所示。
要求正确理解杂质半导体中载流子的形成、载流子的浓度与温度的关系以及PN结的形成过程。
主要掌握半导体二极管在电路中的应用。

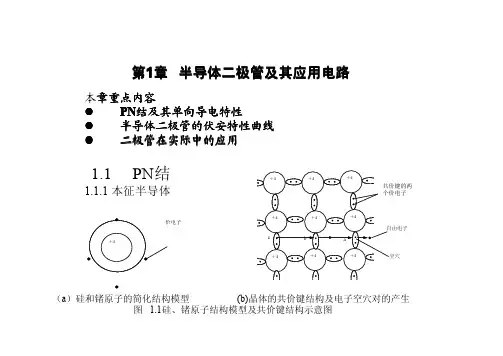

表第1章教学内容与要求内容提要1.2.1半导体的基础知识1．本征半导体高度提纯、结构完整的半导体单晶体叫做本征半导体。
常用的半导体材料是硅(Si)和锗(Ge)。
本征半导体中有两种载流子：自由电子和空穴。
自由电子和空穴是成对出现的，称为电子空穴对，它们的浓度相等。
本征半导体的载流子浓度受温度的影响很大，随着温度的升高，载流子的浓度基本按指数规律增加。
但本征半导体中载流子的浓度很低，导电能力仍然很差，2．杂质半导体(1) N 型半导体 本征半导体中，掺入微量的五价元素构成N 型半导体，N 型半导体中的多子是自由电子，少子是空穴。
N 型半导体呈电中性。
(2) P 型半导体 本征半导体中，掺入微量的三价元素构成P 型半导体。
P 型半导体中的多子是空穴，少子是自由电子。
P 型半导体呈电中性。
在杂质半导体中，多子浓度主要取决于掺入杂质的浓度，掺入杂质越多，多子浓度就越大。
而少子由本征激发产生，其浓度主要取决于温度，温度越高，少子浓度越大。
1.2.2 PN 结及其特性1．PN 结的形成在一块本征半导体上，通过一定的工艺使其一边形成N 型半导体，另一边形成P 型半导体，在P 型区和N 型区的交界处就会形成一个极薄的空间电荷层，称为PN 结。
PN 结是构成其它半导体器件的基础。
2．PN 结的单向导电性PN 结具有单向导电性。
外加正向电压时，电阻很小，正向电流是多子的扩散电流，数值很大，PN 结导通；外加反向电压时，电阻很大，反向电流是少子的漂移电流，数值很小，PN 结几乎截止。

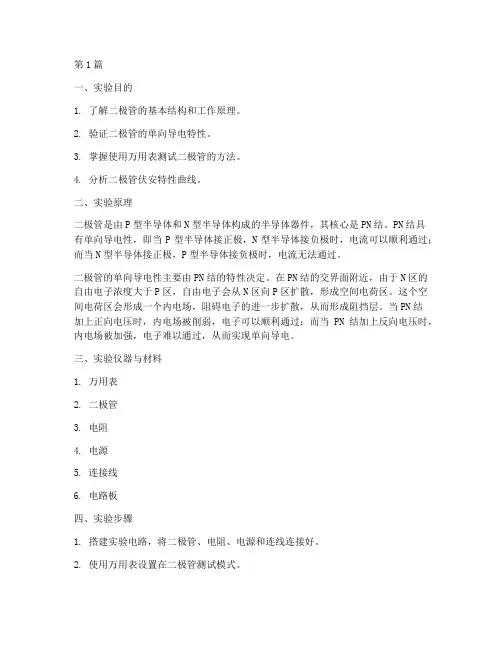

第1篇一、实验目的1. 了解二极管的基本结构和工作原理。
2. 验证二极管的单向导电特性。
3. 掌握使用万用表测试二极管的方法。
4. 分析二极管伏安特性曲线。
二、实验原理二极管是由P型半导体和N型半导体构成的半导体器件，其核心是PN结。
PN结具有单向导电性，即当P型半导体接正极，N型半导体接负极时，电流可以顺利通过；而当N型半导体接正极，P型半导体接负极时，电流无法通过。
二极管的单向导电性主要由PN结的特性决定。
在PN结的交界面附近，由于N区的自由电子浓度大于P区，自由电子会从N区向P区扩散，形成空间电荷区。
这个空间电荷区会形成一个内电场，阻碍电子的进一步扩散，从而形成阻挡层。
当PN结加上正向电压时，内电场被削弱，电子可以顺利通过；而当PN结加上反向电压时，内电场被加强，电子难以通过，从而实现单向导电。
三、实验仪器与材料1. 万用表2. 二极管3. 电阻4. 电源5. 连接线6. 电路板四、实验步骤1. 搭建实验电路，将二极管、电阻、电源和连线连接好。
2. 使用万用表设置在二极管测试模式。
3. 首先进行正向测试，将万用表的正极接二极管的正极，负极接负极，观察万用表的读数。
4. 然后进行反向测试，将万用表的正极接二极管的负极，负极接正极，观察万用表的读数。
5. 重复以上步骤，多次测试，观察结果。
6. 分析实验数据，绘制二极管伏安特性曲线。
五、实验结果与分析1. 正向测试：在正向测试中，万用表显示正向导通，电流值较大，说明二极管处于导通状态。
2. 反向测试：在反向测试中，万用表显示反向截止，电流值非常小，说明二极管处于截止状态。
3. 伏安特性曲线：根据实验数据，绘制二极管伏安特性曲线，可以看出二极管在正向电压下导通，反向电压下截止。
六、实验结论通过本次实验，我们验证了二极管的单向导电特性。
实验结果表明，二极管在正向电压下导通，反向电压下截止，这与二极管的结构和工作原理相符。
七、实验心得1. 本次实验让我们深入了解了二极管的基本结构和工作原理，提高了我们对电子电路的认识。
1．正向特性2．反向特性3．反向击穿特性4．温度对特性的影响1.2.3 半导体二极管的主要参数1．最大整流电流IF2．最大反向工作电压URM3．反向饱和电流IR4．二极管的直流电阻R5．最高工作频率fM1.2.4 半导体二极管的命名及分类1．半导体二极管的命名方法第2章半导体三极管及其放大电路本章重点内容�晶体三极管的放大原理、输入特性曲线、输出特性曲线�基本放大电路的工作原理及放大电路的三种基本偏置方式�利用估算法求静态工作点�微变等效电路及其分析方法�三种基本放大电路的性能、特点2.1 半导体三极管2.1.1 三极管的结构及分类1．三极管的内部结构及其在电路中的符号N PP2．输出特性曲线(1)放大区(2) 饱和区(3) 截止区2.1.4 三极管正常工作时的主要特点1．三极管工作于放大状态的条件及特点2．三极管工作于饱和状态的条件及特点3．三极管工作于截止状态时的条件及特点＊2.1.5 特殊晶体管简介1．光电三极管2.1.6 三极管的主要参数1．电流放大系数2．反向饱和电流ICBO3．穿透电流ICEO4．集电极最大允许电流ICM5．集电极、发射极间的击穿电压UCEO。
6．集电极最大耗散功率PCM2.1.7 三极管的检测与代换1．国产三极管的命名方法简介2．三极管三个电极（管脚）的估测（aωωωωω2.4.2 放大电路的图解分析法1．用图解法确定静态工作点的步骤：（1）在i c 、u ce 平面坐标上作出晶体管的输出特性曲线。
（2）根据直流通路列出放大电路直流输出回路的电压方程式：U CE = V CC －I C ·R C（3）根据电压方程式，在输出特性曲线所在坐标平面上作直流负载线。
因为两点可决定一条直线，所以分别取（I C =0，U CE =V CC ）和（U CE =0，I C =E C /R c ）两点，这两点也就是横轴和纵轴的截距，连接两点，便得到直流负载线。
（4）根据直流通路中的输入回路方程求出I BQ 。
判断题第一章半导体 1、少数载流子是电子的半导体称为P型半导体。
（对）二极管1、由PN结构成的半导体二极管具有的主要特性是单向导电性。
（对）2、普通二极管反向击穿后立即损坏，因为击穿是不可逆的。
（错）3、晶体二极管击穿后立即烧毁。
（错）三极管1、双极型晶体三极管工作于放大模式的外部条件是发射结正偏，集电结也正偏。
（错）2、三极管输出特性曲线可以分为三个区,即恒流区,放大区,截止区. （错）3、三极管处于截止状态时，发射结正偏。
（错）4、晶体三极管的发射区和集电区是由同一类半导体（P型或N型）构成的，所以极e和c极可以互换使用。
（错）5、当集电极电流值大于集电极最大允许电流时，晶体三极管一定损坏。
（错）6、晶体三极管的电流放大系数β随温度的变化而变化，温度升高，β减少。
（错）场效应管1、场效应管的漏极特性曲线可分成三个区域：可变电阻区、截止区和饱和区。
（错）第二章1、技术指标放大电路的输出信号产生非线性失真是由于电路中晶体管的非线性引起的。
（对）2、基本放大电路在基本放大电路中，若静态工作点选择过高，容易出现饱和失真。
（对）3、放大电路的三种组态射极跟随器电压放大倍数恒大于1,而接近于1。
（错）三种基本放大电路中输入电阻最大的是射极输出器。
（对）射极跟随器电压放大倍数恒大于1,而接近于1。
（错）射极输出器不具有电压放大作用。
（对）4、多级放大电路直流放大器是放大直流信号的，它不能放大交流信号。
（错）直流放大器只能放大直流信号。
（错）现测得两个共射放大电路空载时的放大倍数都是-100，将它们连成两级放大电路，其电压放大倍数为10000。
（错）多级放大器的通频带比组成它的各级放大器的通频带窄，级数愈少，通频带愈窄。
（错）。
多级放大器总的电压放大倍数是各级放大倍数的和。
（错）多级阻容耦合放大器的通频带比组成它的单级放大器的通频带宽。
（错）第四章在三种功率放大电路中，效率最高是的甲类功放。
（对）第五章差动放大器有单端输出和双端输出两大类，它们的差模电压放大倍数是相等的。
