污泥浓缩池设计..

污泥浓缩池的设计规定及数据(总6页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除关于污泥浓缩池的设计规定及数据摘要：介绍了关于污泥浓缩池的设计规定及数据。

(1)、进泥含水率：当为初次污泥时，其含水率一般为95%-97%；当为剩余活性污泥时，其含水率一般为99.2%-99.6%。

(2)、污泥固体负荷：当为初次污泥时，污泥固体负荷宜采用80-120Kg/(m2.d)；当为剩余法泥时，污泥固体负荷宜采用30-60Kg/(m2.d)。

(3)、浓缩后污泥含水率：由曝气池后二次沉淀池进入污泥浓缩池的污泥含水率，当采用99.2%-99.6%时，浓缩后污泥含水率宜为97%-98%。

(4)、浓缩时间不宜小于12h；但也不要超过24h。

(5)、有效水深一般宜为4m，最低不小于3m。

(6)、污泥室容积和排泥时间，应根据排泥方法和两次排泥间时间而定，当采用定期排泥时，两次排泥间一般可采用8h。

(7)、集泥设施：辐流式污泥浓缩池的集泥装置，当采用吸泥机时，池底坡度可采用0.003；当采用刮泥机时，不宜小于0.01。

不设刮泥设备时，池底一般设有泥斗。

其泥斗与水平面的倾角，应不小于50度。

刮泥机的回转速度为0.75-4r/h，吸泥机的回转速度为1r/h，其外缘线速度一般宜为1-2m/min。

同时在刮泥机上可安设栅条，以便提高浓缩效果，在水面设除浮渣装置。

(8)、构造及附属设施一般采用水密性钢肋混凝土建造。

设污泥投入管、排泥管、排上清液管，排泥管最小管径采用150mm，一般采用铸铁管。

(9)、竖流式浓缩池：当浓缩池较小时，可采用竖流式浓缩池，一般不设刮泥机，污泥室的截锥体斜壁与水平面所形成的角度，应不小于50°，中心管按污泥流量计算。

沉淀区按浓缩分离出来的污水流量进行设计。

(10)、上清液：浓缩池的上清液，应重新回到初沉池前进行处理。

其数量和有机物含量参与全厂的物料平衡计算。

污泥浓缩池设计...doc一、前言随着城市化进程的加快，污水处理成为城市管理不可或缺的一环。

对于城市污水处理系统的稳定运行，污泥的处理管理是至关重要的。

本文主要介绍污泥浓缩池的设计相关知识。

二、污泥浓缩池的定义和作用污泥浓缩池是污水处理系统中的一个重要组成部分，主要用于将污泥中的水分浓缩，减小处理量，提高处理效率。

而污泥的输出则会进入下一个处理环节，例如：污泥干化、消化、压滤等处理设备。

三、污泥浓缩池设计方案1. 设计基础污泥浓缩池的设计应按照污泥的性质、产量和特点来确定。

相关属性例如：污泥的量、浓度、液态或固态、腐蚀性及温度等都会影响到浓缩池的设计。

2. 设计参数浓缩池的设计参数主要有：（1）浓缩比例：根据浓缩池的特点和污泥性质，确定浓缩比例。

一般而言，浓缩池的浓缩比例应该大于等于1.2，同时不能过高，否则会影响浓缩的速度和效率。

（2）污泥产量：根据污泥的产量和处理能力，确定浓缩池的尺寸和数量。

（3）填料材质：根据污泥的特性，选择填料材质，以便提高浓缩效率。

（4）气体：浓缩池应配置适当的气体。

例如：氧气、氧化气体、氮气等，以减少氧气不足或过多的问题。

（5）温度：浓缩池一般在室温下进行，但对于低温或高温污泥，应根据其特性选择适当的温度。

3. 设计要点设计浓缩池时需要注意以下要点：（1）容积：浓缩池的容积应根据污泥的产量和处理能力、处理周期、浓缩比例等因素来确定。

（2）填料：填料的材料、形状、密度等都会影响浓缩效果，应根据污泥特性进行选用。

（3）雾化：浓缩池应配置适当的雾化系统，以帮助污泥水分快速蒸发。

（4）排水：浓缩池普遍会有废水出口，出口应保持通畅，排放废水前应进行处理。

（5）运维：浓缩池是一个长期运行的设备，应保持良好的维护和保养，对设备进行检修、清理和维修等工作。

四、总结通过本文的介绍，读者对污泥浓缩池的定义和设计方案有了一定的基础认识。

而在实际应用中，设计方案应不断优化，根据不同的污水处理需求进行调整，最终达到提高污泥处理效率和降低处理成本的目的。

处理3700m 3/d 污水量得竖流式污泥浓缩池计算d m 3310031.0d m 268.42Q ==量为进入浓缩池的剩余污泥()200141.m f f d V Q f 浓缩池中心进管面积式中π中心进泥管面积---== ()()()m m h m d d sm V d d m d s m s m V mh d V Q h s m D Q V mmDN m d m d m f s mV m d s m V s m V s m Q 10.0099.050.002.00031.050.035.102.035.1.0.03-0.02..218.015.014.30031.044150,37.036.014.310.0410.0003.00031.003.003.03011011131113221002000031≈=⨯⨯=====---------==⨯⨯====⨯====---≤------π设计中取一般采用喇叭口直径一般采用度反射板之间缝隙流出速污泥从中心管喇叭口与射板之间的板缝高度中心进泥管喇叭口与反式中π射板之间的缝隙高度中心进泥管喇叭口与反π管内流速每池的进泥管采用设计中取设计中取中心进泥管直径一般采用中心进泥管流速中心进泥管设计流量()()()()()()3.6m 3600100.0001t h 10ht 16h~10h t cm t h .6 6.4.32.610.03144.531000067.00021.0000067.00001.0~00005.0,.40021.09710097990031.010097%P 99%100.32222230003300=⨯⨯=⨯==⨯==+=+=====------==--⨯=-⨯⨯=--------------⨯=V h V m m f F D m F sm V s m V s m V m F Vq F s m P P P Q q P s m Q s m q P P P Q q 设计中取），一般采用浓缩时间（—）浓缩池有效水深（—式中有效水深设计中取为ππ浓缩池直径设计中取一般采用速污水在浓缩池内上升流浓缩池水流面积式中浓缩池水流部分面积般采用浓缩后污泥含水率，一般采用浓缩前污泥含水率，一进入浓缩池的污泥量浓缩后分离出的污水量式中浓缩后分离出的污水量浓缩后剩余污泥量d m s m P P Q Q /86/0010.097100991000031.010********==--⨯=--=浓缩池污泥斗容积污泥斗设在浓缩池的底部，采用重力排泥h 5=tan α（R-r ）h 5——污泥斗高度mα——污泥斗倾角，圆型池水底污泥斗倾角≧55。

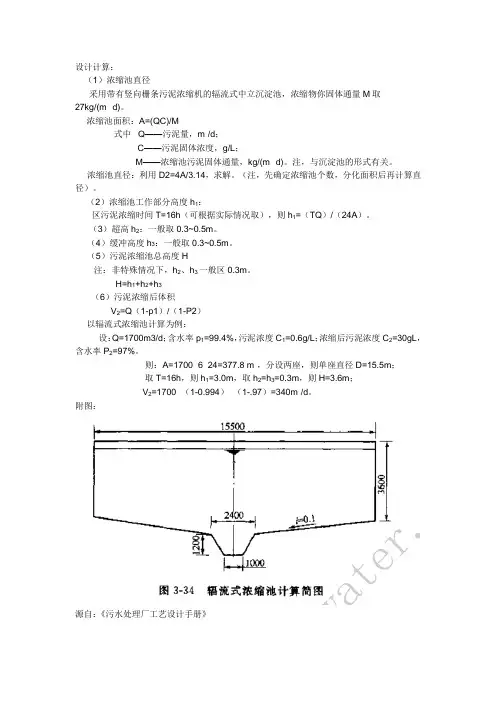

设计计算：
（1）浓缩池直径
采用带有竖向栅条污泥浓缩机的辐流式中立沉淀池，浓缩物你固体通量M取
27kg/(m²·d)。

浓缩池面积：A=(QC)/M
式中Q——污泥量，m³/d；
C——污泥固体浓度，g/L；
M——浓缩池污泥固体通量，kg/(m²·d)。

注，与沉淀池的形式有关。

浓缩池直径：利用D2=4A/3.14，求解。

（注，先确定浓缩池个数，分化面积后再计算直径）。

（2）浓缩池工作部分高度h1：
区污泥浓缩时间T=16h（可根据实际情况取），则h1=（TQ）/（24A）。

（3）超高h2：一般取0.3~0.5m。

（4）缓冲高度h3：一般取0.3~0.5m。

（5）污泥浓缩池总高度H
注：非特殊情况下，h2、h3一般区0.3m。

H=h1+h2+h3
（6）污泥浓缩后体积
V2=Q（1-p1）/（1-P2）
以辐流式浓缩池计算为例：
设：Q=1700m3/d；含水率p1=99.4%，污泥浓度C1=0.6g/L；浓缩后污泥浓度C2=30gL，含水率P2=97%。

则：A=1700×6÷24=377.8 m²，分设两座，则单座直径D=15.5m；
取T=16h，则h1=3.0m，取h2=h3=0.3m，则H=3.6m；
V2=1700×（1-0.994）÷（1-.97）=340m³/d。

附图：
源自：《污水处理厂工艺设计手册》
气浮浓缩池及离心浓缩池：。

污泥浓缩池的设计规定及数据1.设计流程量：根据进入污泥浓缩池的污泥流量确定设计流程量，一般根据污水处理工程的设计流程量确定，或者根据每天平均产污量确定。

2.污泥浓缩比：浓缩比是指浓缩前后污泥固含量的比值，影响污泥浓缩效果。

一般来说，浓缩比越高，浓缩效果越好，但是随之而来的能耗和设备投资也相应增加。

浓缩比一般可以根据处理效果和经济考虑进行确定。

3.污泥浓缩时间：浓缩池的停留时间是指污泥在浓缩池内停留的时间，影响浓缩效果。

停留时间一般根据污泥的特性确定，如浓度、稳定性等。

通常情况下，停留时间为1-4小时。

4.污泥浓缩池的尺寸：根据设计流程量确定污泥浓缩池的尺寸，确保污泥在池内停留时间足够，并且能够达到预期的浓缩效果。

污泥浓缩池的尺寸一般设计为长方形或圆形，需要考虑到进出水口的位置，以及各种设备的布置。

5.污泥浓缩池的深度：污泥浓缩池的深度一般根据污泥的浓度和稳定性确定。

浓缩池的深度一般为2-4米，较深的深度可以增加浓缩效果，但也增加了挖掘和施工的难度。

6.污泥浓缩设备的选型：根据实际情况选择适合的污泥浓缩设备，常见的有压力式脱水机、离心机、带式脱水机等。

设备的选型需要考虑到处理能力、能耗、运行维护成本等因素。

7.污泥浓缩池的布置：根据污泥浓缩池的设计要求，合理布置进出水口、排气装置、污泥输送设备等，确保操作便利、安全可靠。

除了上述设计规定，污泥浓缩池的设计还需要考虑地质、地形、环境和安全等因素，以及根据当地相关法规进行设计。

具体设计参数和数据应根据实际情况进行确定，包括污泥的特性、运行要求、技术要求等。

在设计过程中，还需要进行相关的工艺试验和模拟计算，确保设计方案的合理性和可行性。

污泥浓缩池的设计规定及数据HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】关于污泥浓缩池的设计规定及数据摘要：介绍了关于浓缩池的设计规定及数据。

(1)、进泥含水率：当为初次时，其含水率一般为95%-97%；当为剩余活性时，其含水率一般为%%。

(2)、污泥固体负荷：当为初次污泥时，污泥固体负荷宜采用80-120Kg/；当为剩余法泥时，污泥固体负荷宜采用30-60Kg/。

(3)、浓缩后污泥含水率：由曝气池后二次沉淀池进入污泥浓缩池的污泥含水率，当采用%%时，浓缩后污泥含水率宜为97%-98%。

(4)、浓缩时间不宜小于12h；但也不要超过24h。

(5)、有效水深一般宜为4m，最低不小于3m。

(6)、污泥室容积和排泥时间，应根据排泥方法和两次排泥间时间而定，当采用定期排泥时，两次排泥间一般可采用8h。

(7)、集泥设施：辐流式污泥浓缩池的集泥装置，当采用吸泥机时，池底坡度可采用；当采用刮泥机时，不宜小于。

不设刮泥设备时，池底一般设有泥斗。

其泥斗与水平面的倾角，应不小于50度。

刮泥机的回转速度为h，吸泥机的回转速度为1r/h，其外缘线速度一般宜为1-2m/min。

同时在刮泥机上可安设栅条，以便提高浓缩效果，在水面设除浮渣装置。

(8)、构造及附属设施一般采用水密性钢肋混凝土建造。

设污泥投入管、排泥管、排上清液管，排泥管最小管径采用150mm，一般采用铸铁管。

(9)、竖流式浓缩池：当浓缩池较小时，可采用竖流式浓缩池，一般不设刮泥机，污泥室的截锥体斜壁与水平面所形成的角度，应不小于50°，中心管按污泥流量计算。

沉淀区按浓缩分离出来的污水流量进行设计。

(10)、上清液：浓缩池的上清液，应重新回到初沉池前进行处理。

其数量和有机物含量参与全厂的物料平衡计算。

(11)、二次污染：污泥浓缩池一般均散发臭气，必须时应考虑防臭或脱臭措施。

臭气控制可以从以下三方面着手，即封闭、吸收和掩撇。

污泥浓缩池的设计规定及数据(总6页)-CAL-FENGHAL-(YICAI)-Company One 1■CAL■本页仅作为文档封面.使用请直接删除关于污泥浓缩池的设汁规定及数据摘要：介绍了关于泌浓缩池的设讣规左及数据。

(1)、进泥含水率：当为初次污泥时,其含水率一般为95%-97%；当为剩余活性污泥时,英含水率一般为99. 2%- 99. 6%0(2)、污泥固体负荷：当为初次污泥时，污泥固体负荷宜采用80-120Kg/(m2. d)；当为剩余法泥时，污泥固体负荷宜采用30-60Kg/(m2.d)o(3)、浓缩后污泥含水率：由曝气池后二次沉淀池进入污泥浓缩池的污泥含水率，当采用99.2%-99.6%时，浓缩后污泥含水率宜为97%-98%.(4)、浓缩时间不宜小于12h：但也不要超过24h°(5)、有效水深一般宜为4m,最低不小于3m。

(6)、污泥室容积和排泥时间，应根据排泥方法和两次排泥间时间而左，当采用左期排泥时，两次排泥间一般可采用8h。

(7)、集泥设施：辐流式污泥浓缩池的集泥装置，当采用吸泥机时，池底坡度可采用0. 003；当采用刮泥机时，不宜小于0.01。

不设刮泥设备时，池底一般设有泥斗。

其泥斗与水平面的倾角，应不小于50度。

刮泥机的回转速度为0. 75-4r/h,吸泥机的回转速度为lr/h,其外缘线速度一般宜为l-2nvmin o同时在刮泥机上可安设栅条，以便提高浓缩效果，在水而设除浮渣装置。

(8)、构造及附属设施一般采用水密性钢肋混凝土建造。

设污泥投入管、排泥管、排上淸液管，排泥管最小管径采用150mm, —般采用铸铁管。

(9)、竖流式浓缩池：：当浓缩池较小时，可采用竖流式浓缩池，一般不设刮泥机，污泥室的截锥体斜壁与水平而所形成的角度，应不小于50° ,中心管按污泥流量计算。

沉淀区按浓缩分离岀来的污水流量进行设计。

(10)、上淸液：浓缩池的上淸液，应重新回到初沉池前进行处理。

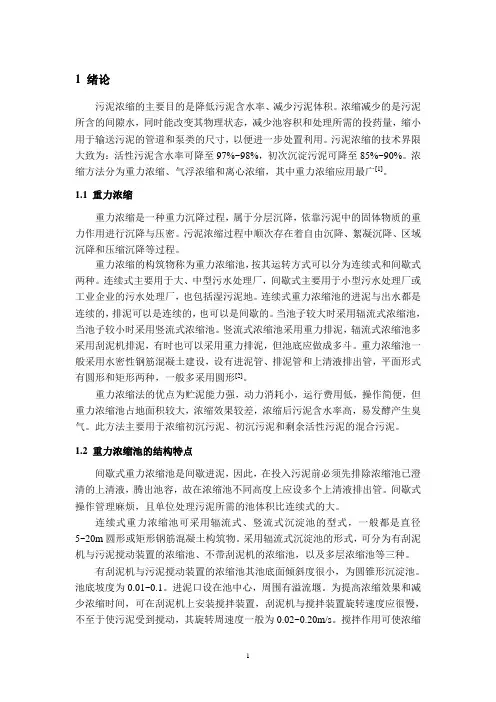

1 绪论污泥浓缩的主要目的是降低污泥含水率、减少污泥体积。

浓缩减少的是污泥所含的间隙水，同时能改变其物理状态，减少池容积和处理所需的投药量，缩小用于输送污泥的管道和泵类的尺寸，以便进一步处置利用。

污泥浓缩的技术界限大致为：活性污泥含水率可降至97%~98%，初次沉淀污泥可降至85%~90%。

浓缩方法分为重力浓缩、气浮浓缩和离心浓缩，其中重力浓缩应用最广[1]。

1.1 重力浓缩重力浓缩是一种重力沉降过程，属于分层沉降，依靠污泥中的固体物质的重力作用进行沉降与压密。

污泥浓缩过程中顺次存在着自由沉降、絮凝沉降、区域沉降和压缩沉降等过程。

重力浓缩的构筑物称为重力浓缩池，按其运转方式可以分为连续式和间歇式两种。

连续式主要用于大、中型污水处理厂，间歇式主要用于小型污水处理厂或工业企业的污水处理厂，也包括湿污泥地。

连续式重力浓缩池的进泥与出水都是连续的，排泥可以是连续的，也可以是间歇的。

当池子较大时采用辐流式浓缩池，当池子较小时采用竖流式浓缩池。

竖流式浓缩池采用重力排泥，辐流式浓缩池多采用刮泥机排泥，有时也可以采用重力排泥，但池底应做成多斗。

重力浓缩池一般采用水密性钢筋混凝土建设，设有进泥管、排泥管和上清液排出管，平面形式有圆形和矩形两种，一般多采用圆形[2]。

重力浓缩法的优点为贮泥能力强，动力消耗小，运行费用低，操作简便，但重力浓缩池占地面积较大，浓缩效果较差，浓缩后污泥含水率高，易发酵产生臭气。

此方法主要用于浓缩初沉污泥、初沉污泥和剩余活性污泥的混合污泥。

1.2重力浓缩池的结构特点间歇式重力浓缩池是间歇进泥，因此，在投入污泥前必须先排除浓缩池已澄清的上清液，腾出池容，故在浓缩池不同高度上应设多个上清液排出管。

间歇式操作管理麻烦，且单位处理污泥所需的池体积比连续式的大。

连续式重力浓缩池可采用辐流式、竖流式沉淀池的型式，一般都是直径5~20m圆形或矩形钢筋混凝土构筑物。

采用辐流式沉淀池的形式，可分为有刮泥机与污泥搅动装置的浓缩池、不带刮泥机的浓缩池，以及多层浓缩池等三种。

污水处理设计中污泥浓缩池的设计计算1.8污泥浓缩池1.8.1设计参数污泥浓缩对象是颗粒间的空隙水，浓缩的目的在于缩小污泥的体积，便于后续污泥处理。

设计中一般采用浓缩池处理剩余活性污泥，浓缩前污泥含水率99.2~99.6%，浓缩后含水率97 %，采用辐流式浓缩池。

曝气池内每日增加的污泥量：75.6792kg/d曝气池每日排出的剩余污泥量Q=∆X fX r式中：Q—曝气池每日排出的剩余污泥量（m3/d）；f—0.7；X r—回流污泥浓度（mg/L）。

设计中取X r=8000 mg/L，Q=11.51m3/d=0.56m3/h=0.0000156m3/s 1.8.2设计计算1.8.2.1沉淀部分有效面积F=QC G式中：F—沉淀部分有效面积，m³；C—流入浓缩池的剩余污泥浓度，kg/m³，取8 kg/m³；G—固体通量[kg/( m2·h)]，一般采用1.2~2.5 kg/( m2·h)；Q—入流剩余污泥流量（m³/h）。

设计中取G=1.2kg/( m2•h)，F=0.56×81.2=3.73m21.8.2.2沉淀池直径D=√4F π式中：D—沉淀池直径，m。

设计中取h=4 m，D =√4F π=√4×3.733.14=2.2m 1.8.2.3浓缩池直径 V =QT式中：V—浓缩池的容积，m 3；T—浓缩池浓缩时间，h ，一般采用12~16h 。

设计中取T=12h ，V=0.56×12=6.72m 31.8.2.4浓缩池有效水深ℎ2=V F式中：h 2—浓缩池有效水深，h 。

ℎ2=6.723.73=1.8m 1.8.2.5浓缩后剩余污泥量1100100P P Q Q --= 式中：Q 1—浓缩后剩余污泥量（m³/s ）；P—浓缩前污泥含水率99.2~99.6%，取99.4%；P 0—浓缩后含水率97 %。
