直流电阻测量结果的不确定度评定

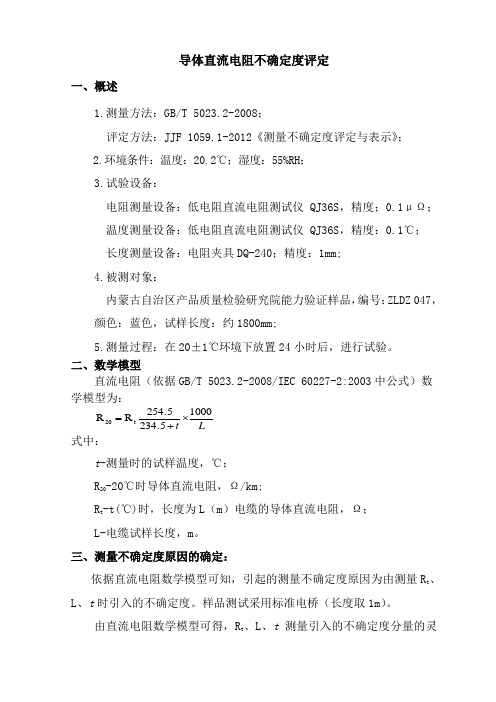

导体直流电阻不确定度评定一、概述1.测量方法：GB/T 5023.2-2008；评定方法：JJF 1059.1-2012《测量不确定度评定与表示》；2.环境条件：温度：20.2℃；湿度：55%RH ；3.试验设备：电阻测量设备：低电阻直流电阻测试仪 QJ36S ，精度；0.1μΩ； 温度测量设备：低电阻直流电阻测试仪 QJ36S ，精度：0.1℃； 长度测量设备：电阻夹具DQ-240；精度：1mm; 4.被测对象：内蒙古自治区产品质量检验研究院能力验证样品，编号：ZLDZ 047，颜色：蓝色，试样长度：约1800mm;5.测量过程：在20±1℃环境下放置24小时后，进行试验。

二、数学模型直流电阻（依据GB/T 5023.2-2008/IEC 60227-2:2003中公式）数学模型为：Lt 10005.2345.254R R t20⨯+=式中：t -测量时的试样温度，℃；R 20-20℃时导体直流电阻，Ω/km;R t -t(℃)时，长度为L （m ）电缆的导体直流电阻，Ω； L-电缆试样长度，m 。

三、测量不确定度原因的确定：依据直流电阻数学模型可知，引起的测量不确定度原因为由测量R t 、L 、t 时引入的不确定度。

样品测试采用标准电桥（长度取1m ）。

由直流电阻数学模型可得，R t 、L 、t 测量引入的不确定度分量的灵敏系数分别为：L10005.2345.254R R C t 20R ⨯+=∂∂=t L 10005.2345.254C 220⨯+-⨯=∂∂=）（t R t R t t 220l 10005.2345.254C Lt R L R t ⨯+-⨯=∂∂=上式中R t 为测试平均值，t 为测试时温度。

四、测量不确定度分量的计算：1、A 类不确定度评定（各种随机因素影响使读数不重复）：测量直流电阻得到数据如下：单位m Ω（1×10-3Ω) 测量参数正向电流 反向电流 被测样品直流电阻R t ，m Ω 7.2157.213平均直流电阻R t ，m Ω 7.214计算结果R 20,Ω/km(20℃) 7.2097.210 平均值Ω/km(20℃) 7.210依据公式：Lt 10005.2345.254R R t20⨯+=，因测量次数较少（少于10次），由样品重复性测试引入的平均值标准不确定度，采用JJF 1059.1-2012《测量不确定度评定与表示》第4.3.2.3条极差法进行计算：nC R )S(R =)(R t t A =u 其中R-极差，最大值与最小值之差为：0.002m Ω；C-极差系数，查上表可得测量次数为2时C=1.13； n-测量次数，n=2。

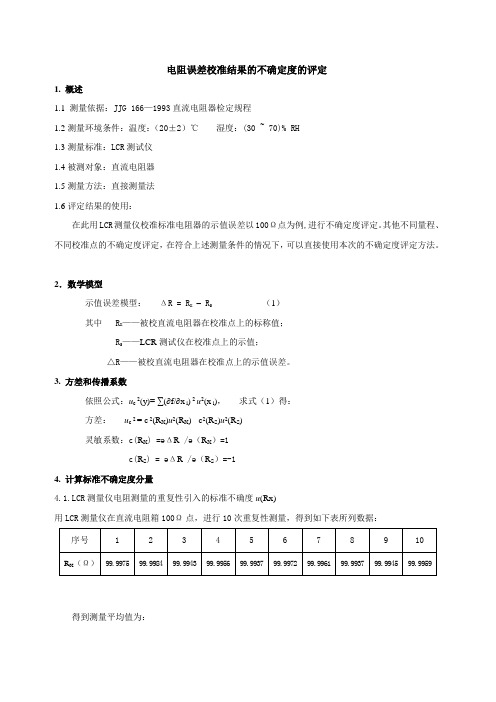

电阻误差校准结果的不确定度的评定1. 概述1.1测量依据：JJG 166—1993直流电阻器检定规程1.2测量环境条件：温度：（20±2）℃湿度：(30 ~ 70)% RH1.3测量标准：LCR测试仪1.4被测对象：直流电阻器1.5测量方法：直接测量法1.6评定结果的使用：在此用LCR测量仪校准标准电阻器的示值误差以100Ω点为例,进行不确定度评定。

其他不同量程、不同校准点的不确定度评定，在符合上述测量条件的情况下，可以直接使用本次的不确定度评定方法。

2．数学模型示值误差模型：ΔR = R X– R S （1）其中 R X——被校直流电阻器在校准点上的标称值；R S——LCR测试仪在校准点上的示值；△R——被校直流电阻器在校准点上的示值误差。

3. 方差和传播系数依照公式：u c 2(y)= ∑(∂f/∂x i) 2 u2(x i)，求式（1）得：方差：u c 2 = c 2(R X)u2(R X) - c2(R S)u2(R S)灵敏系数：c(R X) =əΔR /ə（R X）=1c(R S) =əΔR /ə（R S）=-14. 计算标准不确定度分量4.1.LCR测量仪电阻测量的重复性引入的标准不确度u(Rx)用LCR测量仪在直流电阻箱100Ω点，进行10次重复性测量，得到如下表所列数据：得到测量平均值为：9957.9911==∑=ni Xi X R n R (Ω)按照贝塞尔公式可得单次实验标准差： 0016.01)()(21=--=∑=n R R R s n i X Xi X (Ω) 实际以单次测量值作为校准结果，则u (R X )=0.0016(Ω)4.2 LCR 测量仪的电阻准确度引入的标准不确定度u (R S )LCR 测量仪在100Ω量程的准确度±0.05%，则在100Ω点的最大允许误差为±0.05Ω，按均匀分布，k =3，得： u (R S )=305.0=0.0289(Ω)5.合成标准不确定度合成标准不确定度u c =03.00289.00016.0)()()()(222222=+=+=s s X X R u R c R u R c (Ω)6、扩展不确定度的评定取包含因子k =2，扩展不确定度为：U = k ·u c =2×0.03=0.06(Ω)换算成相对扩展不确定度为：U rel =0.06%，k =2。

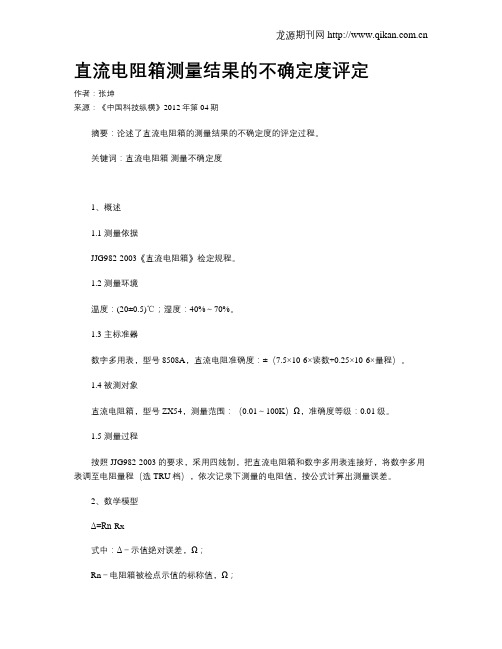

直流电阻箱测量结果的不确定度评定作者：张坤来源：《中国科技纵横》2012年第04期摘要：论述了直流电阻箱的测量结果的不确定度的评定过程。

关键词：直流电阻箱测量不确定度1、概述1.1 测量依据JJG982-2003《直流电阻箱》检定规程。

1.2 测量环境温度：(20±0.5)℃；湿度：40%～70%。

1.3 主标准器数字多用表，型号8508A，直流电阻准确度：±（7.5×10-6×读数+0.25×10-6×量程）。

1.4 被测对象直流电阻箱，型号ZX54，测量范围：（0.01～100K）Ω，准确度等级：0.01级。

1.5 测量过程按照JJG982-2003的要求，采用四线制，把直流电阻箱和数字多用表连接好，将数字多用表调至电阻量程（选TRU档），依次记录下测量的电阻值，按公式计算出测量误差。

2、数学模型Δ=Rn-Rx式中：Δ－示值绝对误差，Ω；Rn－电阻箱被检点示值的标称值，Ω；Rx－电阻箱被检点示值的实际值，Ω；3、标准不确定度分量的评定3.1 测量重复性引入的标准不确定度分量U1在重复条件下连续测量1000Ω点10次，得到一组数据如下：1000.052，1000.052，1000.053，1000.052，1000.052，1000.052，1000.052，1000.053，1000.053，1000.053，则＝1000.0524Ω，，设为正态分布，则。

3.2 数字多用表测量电阻时不准引入的标准不确定度分量U2按照数字多用表8508A在一年有效期内的技术指标可以得到：α2=7.5×10-6×1000.0524+0.25×2×10-6=0.0080Ω设为均匀分布，k=，则=α2/k=0.0080/1.73=4.62×10-3。

3.3 数字多用表的分辨力引入的标准不确定度分量U3数字多用表在1000Ω量程的分辨力为10μΩ，可认为在此区间均匀分布，则=2.9×10-6。

直流电阻箱示值误差测量不确定度的评定本文根据国家技术规范JJF 1059.1-2012 《测量不确定度评定与表示技术规范》主要阐述了用数表法测量直流电阻箱的示值误差不确定度评定。

标签：直流电阻箱；数表法；不确定度1 概述1.1 测量方法：依据国家计量检定规程JJG 982-2003《直流电阻箱检定规程》，采用数字表直接测量法。

1.2 环境条件：温度：（20±1）℃，相对湿度：（40～70）%。

1.3 测量标准：KEITHLEY2002数字多用表。

1.4 测量对象：0.02级ZX25a型直流电阻箱1.5 测量过程：被测电阻箱按四线制接入数字多用表，此时数字多用表的示值即为被测电阻箱示值的实际值。

1.6 评定结果的使用：在符合上述条件下的测量结果，可直接使用本不确定度的评定方法。

2 测量模型式中：Δr为被测直流电阻箱的示值误差；R为被测直流电阻箱的示值；Rn 为数字表测得的实际值；灵敏系数：C1==1；C2==-13 标准不确定度分量的来源3.1 由被测直流电阻箱的测量重复性引起的不确定度分量u（r），可以通过连续测量得到测量列，采用A类方法进行评定。

3.2 由数字多用表的误差引起的不确定度分量u（），可根据数字表的技术参数来评定，故采用B类方法进行评定。

4 标准不确定度分量的评定4.1 测量重复性引起的不确定度分量的评定4.1.1 取一台0.02级ZX25a型直流电阻箱，选择测量盘×1000Ω的第一点，连续测量10次，每次测量时，均在充分旋转直流电阻箱的各测量盘后进行测量。

得到测量列（單位Ω）：1000.025，1000.022，1000.031，1000.033，1000.027，1000.024，1000.033，1000.028，1000.030，1000.032。

则，输入量r所引入的标准不确定度分量为：4.2 标准器误差引起的不确定度分量的评定4.2.1 数字多用表的准确度引起的不确定度分量数字多用表20kΩ档的最大允许误差为：±（9×10-6读数+0.4×10-6量程），在此区间内服从均匀分布，取包含因子。
