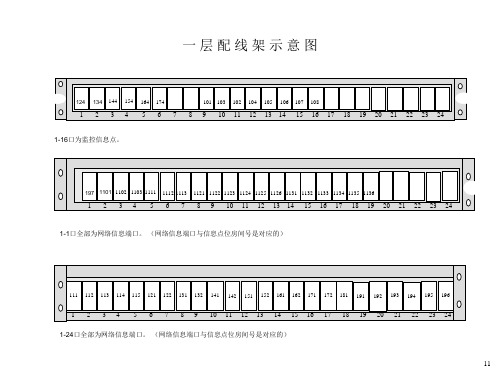

1_图9-2 综合布线信息点分布及连线图
- 格式:ppt
- 大小:406.00 KB
- 文档页数:2

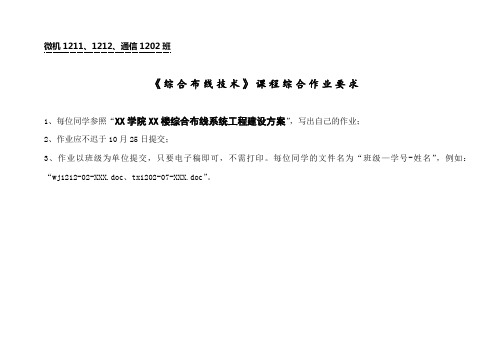

微机1211、1212、通信1202班《综合布线技术》课程综合作业要求1、每位同学参照“XX学院XX楼综合布线系统工程建设方案”,写出自己的作业;2、作业应不迟于10月25日提交;3、作业以班级为单位提交,只要电子稿即可,不需打印。
每位同学的文件名为“班级—学号-姓名”,例如:“wj1212-02-XXX.doc、tx1202-07-XXX.doc”。
《综合布线技术》课程综合作业XX学院XX楼综合布线系统工程建设方案内容包括:1)本项目网络综合布线系统工程设计概述;2)各子系统设计;3)综合布线系统工程施工方案;4)综合布线系统工程的维护管理;5)综合布线系统工程测试与验收;6)培训、售后服务与保证期;7)综合布线系统工程材料总清单与图纸。
1、综合布线系统概念1、1 基本概念综合布线系统作为智能化建筑的重要组成部分,提供信息传输的高速通道,是保证建筑物内和建筑物之间优质高效服务的基础设施之一,是建筑物内部用户与外界沟通的主要渠道。
我国加快了教育部门的信息化进程,为了提高学校的整体工作效率,建设一个安全可靠的计算机网络综合管理信息系统,提供一个快速、高效、网络化的工作环境势在必行。
综合布线是建筑物或建筑群内的传输网络,它既能使话音和数据通信设备,交换设备和其它信息管理系统彼此相连,也能使这些设备与外部通信网络相连。
是信息社会各类通信和交换的网络基础设施系统,成为现代化建筑必有的的基础设施之一。
1、2 综合布线系统组成综合布线系统从设计的角度来看一般分为工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间和管理7个子系统。
工作区:是一个独立的需要设置终端设备的区域,工作区由配线子系统的信息插座模块延伸到终端设备处的连接缆线及适配器组成。
配线子系统:是指由工作区用的信息插座模块、信息插座模块至楼层配线设备的配线电缆、楼层配线设备及设备缆线和跳线等组成的系统。
干线子系统:是指由设备间至电信间的干线电缆和光缆、安装在设备间的建筑物配线设备及设备缆线和跳线组成的系统。
第六节综合布线系统工程图综合布线系统(GCS、PDS)是建筑物内部或建筑群之间的传输网络,它使建筑物内部或建筑群之间的通信设备、信息交换设备、建筑设备、物业管理设备彼此相连,也能使建筑物内部通信网络设备与外部通信网络设备相联,传输语音、数据、图像及各类控制信号。
一、综合布线系统的结构综合布线系统一般采用模块化设计和物理分层星型拓扑结构。
该结构下的每个分支子系统都是相对独立的单元,对每个分支单元系统的改动都不影响其他子系统,只要改变节点连接就可使网络在星型、总线、环形等结构之间进行转换。
支持当前普遍采用的各种计算机及其网络系统,传输语音、数据、图像以及各类控制信号。
综合布线系统由6个独立的子系统组成。
其结构如图4-1所示。
6个独立的子系统为工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。
图4-1 建筑与建筑物群综合布线系统结构工作区子系统由I/O插座和连接到终端设备的连线组成,如图4-2所示。
I/O 插座位于用户工作区,使用户在移动终端设备时能方便地进行插拔。
I/O插座有墙上、地上、桌上、等多种,有RJ45的单孔、双孔、多孔等各种类型。
图4-2 工作区子系统水平子系统从管理子系统的配线架上的线缆连接到信息插座(用户工作区),如图4-3所示。
水平子系统与干线子系统的区别在于,水平子系统总是处在同一楼层上。
在建筑物内,水平子系统线缆为4对双绞线,它能支持数据通信设备。
在需要较高宽带应用时,可以采用光缆。
水平布线子系统将线缆从楼层配线架连接到各用户工作区上的信息插座上,一般处在同一楼层。
通常可以采用3类或5类4对非屏蔽双绞线,4对非屏蔽双绞线都是由8根24—AWG(0.511mm)铜线组成,符合EIA/TIA—568标准。
图4-3 水平子系统管理子系统设置在楼层配线间内。
它由配线架、光纤接续箱等交连设备和互连设备组成,如图4-3所示。
管理子系统为连接其它子系统提供连接手段。
综合布线系统1 一般规定1.1 本章适用于智能建筑工程中综合布线子系统的工程安装、检测验收和竣工验收。
1.2 综合布线系统检测验收应采用专用测试仪器对系统的各条链路进行检测,评定系统的信号传输技术指标及工程质量。
1.3 综合布线工程施工前应对交接间、设备间、工作区的建筑和环境条件进行检查,检查内容和要求应符合现行国家标准《建筑与建筑群综合布线系统工程验收规范》GB/T50312中的有关规定。
1.4 采用专用计算机进行管理和维护工作的综合布线工程应按专项进行验收。
1.5 建筑群主干光纤在网络中支持的应用距离大于国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311中第3.0.5条所规定的传输距离时,应按光纤传输系统的要求进行检测和验收。
1.6设备材料的进场检测验收执行GB/T50312中的规定。
2 缆线敷设和终接的检测Ⅰ主控项目2.1 缆线的弯曲半径应符合下列规定:1. 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍;2. 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6-10倍;3. 主干对绞电缆的弯曲半径应至少为电缆外径的10倍;4. 光缆的弯曲半径应至少为光缆外径的15倍。
2.2 电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求,按GB/T50312中的规定检测。
2.3 建筑物内电、光缆暗管敷设及与其他管线最小净距符合GB/T50312中的规定。
2.4 对绞电缆芯线终接应符合下列要求:1. 终接时,每对对绞线应保持扭绞状态,扭绞松开长度对于5类线不应大于13mm;2. 对绞线在与8位模块式通用插座相连时,必须按色标和线对顺序进行卡接;在同一布线工程中两种连接方式不应混合使用;3. 卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致,大对数电缆按标准色谱的组合规定进行排序;4. 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一(T568A或T568B)进行端接,但必须与信息插座模块的线序排列使用同一种标准;3.屏蔽对绞电缆的屏蔽层与接插件终接处的屏蔽罩必须以可靠的360°圆周接触,接触长度不宜小于10mm。
