二级以上医院数据机房建设标准1、机房选址。
机房应选择设在门诊楼或病房楼的中间层，方便管理和布线，避免设在最高层、地下室和用水设备下层,机房结构应具备一定的承重能力。
机房应远离明显污染、避开强磁场的干扰，无变形缝,无水管穿过，附近无易燃易爆品。
如有条件,在异地院区或不同建筑中设立备用机房，作为容灾和应急使用.2、房间面积.机房包括主机房、辅助房和操作间，主机房存放各类服务器、网络设备、机柜等重要设备,不得存放其他杂物，二级医院面积原则上不小于40平米，三级医院应达到80平米以上,层高不低于2.6米，并为今后的发展预留可扩展的空间；辅助房不小于12平米,用于存放UPS电源、电池、维护工具等设备；操作间与主机房一体，但必须与主机房隔开,面积根据人员、设备及需要而定.3、机房装修。
应安装防火防盗门，无采光窗或采用双层固定窗。
地面必须平整，并做防水处理,地板采用防静电地板。
墙面应进行隔音、防火、防水、防尘、防鼠、防辐射和屏蔽处理，隔断应采用12mm防火钢化玻璃,吊顶应采用金属天花板，照明平均不低于300lx照度。
4、配电系统.机房应双路电自动切换,分别设立市电和UPS配电柜，其中照明、空调等通用设备由市电供电，UPS为服务器等专用设备不间断供电，按总用电功率的1.5倍进行设置,在线备用时间应大于2小时。
有条件的单位可为中心机房配备双UPS或独立的柴油发电机.5、接地防雷。
机房必须安装室外的独立接地体，直流地、防静电地采用独立接地；交流工作地、安全保护地可以采用电力系统接地;不得共用接地线缆，所有机柜必须接地。
防雷保护级别达到I级B类标准，配电柜内单独安装防雷保护系统，重要负载末端防浪涌处理.6、空调消防。
必须安装两台以上空调设备,并配备新风系统、漏水检测和空调自动控制系统，确保24小时不间断运行。
全年温度控制在18～25℃，相对湿度控制在35～65% ,温度变化率＜10℃/h，并不得结露。
有条件的单位可配置精密空调，空调采用下进风方式,地板高度应保持在40cm以上，通风口应设在机柜前面。

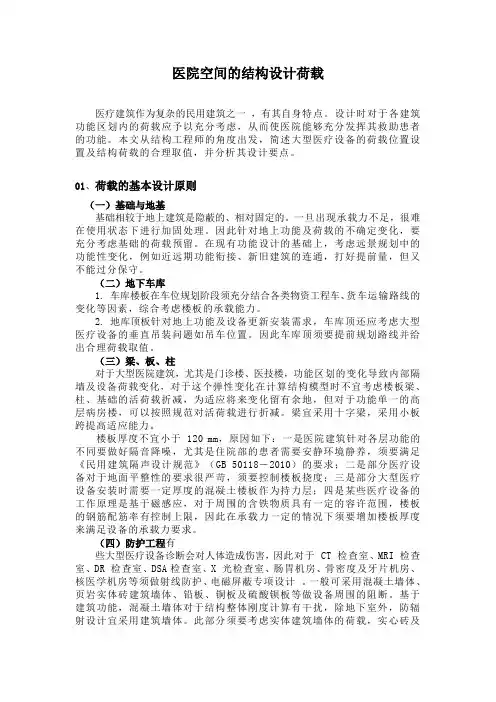

医院空间的结构设计荷载医疗建筑作为复杂的民用建筑之一，有其自身特点。
设计时对于各建筑功能区划内的荷载应予以充分考虑，从而使医院能够充分发挥其救助患者的功能。
本文从结构工程师的角度出发，简述大型医疗设备的荷载位置设置及结构荷载的合理取值，并分析其设计要点。
01、荷载的基本设计原则（一）基础与地基基础相较于地上建筑是隐蔽的、相对固定的。
一旦出现承载力不足，很难在使用状态下进行加固处理。
因此针对地上功能及荷载的不确定变化，要充分考虑基础的荷载预留。
在现有功能设计的基础上，考虑远景规划中的功能性变化，例如近远期功能衔接、新旧建筑的连通，打好提前量，但又不能过分保守。
（二）地下车库1. 车库楼板在车位规划阶段须充分结合各类物资工程车、货车运输路线的变化等因素，综合考虑楼板的承载能力。
2. 地库顶板针对地上功能及设备更新安装需求，车库顶还应考虑大型医疗设备的垂直吊装问题如吊车位置。
因此车库顶须要提前规划路线并给出合理荷载取值。
（三）梁、板、柱对于大型医院建筑，尤其是门诊楼、医技楼，功能区划的变化导致内部隔墙及设备荷载变化，对于这个弹性变化在计算结构模型时不宜考虑楼板梁、柱、基础的活荷载折减，为适应将来变化留有余地，但对于功能单一的高层病房楼，可以按照规范对活荷载进行折减。
梁宜采用十字梁，采用小板跨提高适应能力。
楼板厚度不宜小于 120 mm，原因如下：一是医院建筑针对各层功能的不同要做好隔音降噪，尤其是住院部的患者需要安静环境静养，须要满足《民用建筑隔声设计规范》（GB 50118―2010）的要求；二是部分医疗设备对于地面平整性的要求很严苛，须要控制楼板挠度；三是部分大型医疗设备安装时需要一定厚度的混凝土楼板作为持力层；四是某些医疗设备的工作原理是基于磁感应，对于周围的含铁物质具有一定的容许范围，楼板的钢筋配筋率有控制上限，因此在承载力一定的情况下须要增加楼板厚度来满足设备的承载力要求。
（四）防护工程有些大型医疗设备诊断会对人体造成伤害，因此对于 CT 检查室、MRI 检查室、DR 检查室、DSA检查室、X 光检查室、肠胃机房、骨密度及牙片机房、核医学机房等须做射线防护、电磁屏蔽专项设计。

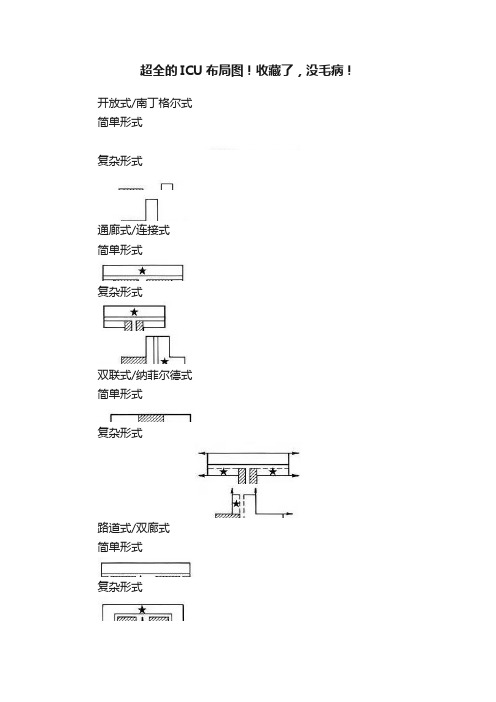

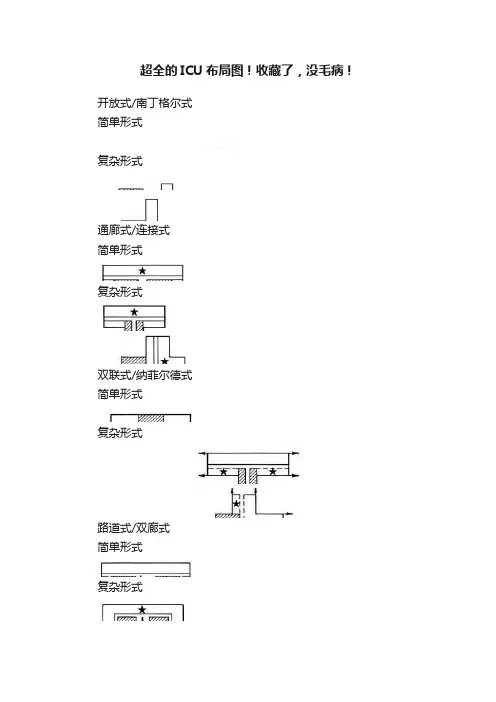

超全的ICU布局图！收藏了，没毛病！
开放式/南丁格尔式
简单形式
复杂形式
通廊式/连接式
简单形式
复杂形式
双联式/纳菲尔德式
简单形式
复杂形式
路道式/双廊式
简单形式
复杂形式
庭院式
简单形式
复杂形式
十字式/组团式简单形式
复杂形式
辐射式
简单形式
复杂形式
以上图片显示了ICU布局的主要模式，摘自1986年詹姆斯和塔顿·布朗专著——《医院建筑》。
环绕式
核心部位设置护士站，病床绕护士站布置。
医护人员可以边工作边观察，护理距离短，有利于提高工作效率。
缺点是周围都是病人，不是集中在一个方向，难于专注。
护士站距治疗及辅助用房距离较远
三面式
病床沿病房的三个方向布置。
中间设护士站及主要治疗用房，多名护士面向病床的三个方向，这样做的优点是护理距离较短，护理人员集中，便于监护及医护人员互相支持。
双面式
病房沿病房两侧布置。
中间设两个护士站及主要治疗用房，两名护士面向病房的两个方向，医生办公等其实辅助用房布置在病房的走廊外侧。
其优点是护理距离较短，布局紧凑避免了单面式的不足。
单面式
病床沿病房一侧一字形排开，辅助房间布置在另侧。
护士站面向病床一个方向，注意点集中，但护理距离较长。
弥补的方法是在病房的两端分设两个护理小组，治疗室设在近护士站的位置，可减少护理距离过长的弊病。
文章来源：中国医院建筑与装备
分享内容至朋友圈
√ 分享：点右上角分享到朋友圈
√ 查询：点右上角→ 查看公众号→ 查看历史消息。
医院智能弱电系统建设设计范围及点位设计原则1.1设计范围根据医院项目功能需求及建筑特点，医院项目建筑智能化系统工程子系统设计范围包括如下19个子系统：1.综合布线系统2.计算机网络系统3.视频监控系统4.周界及防盗报警系统5.巡更管理系统6.门禁一卡通管理系统7.停车场管理系统8.手术示教系统9.有线电视系统10.多媒体信息发布及大屏显示系统11.音视频会议系统12.背景音乐及紧急广播系统13.医疗分诊及排队叫号系统14.医护对讲系统15.ICU探视监控系统16.智能化集成管理系统17.综合管网系统18.程控交换机系统19.UPS及机房工程系统中有必须安装的一次性设备，也有可扩展及选装的设备从而给业主一个较大的空间，同时也减少了一次性投资的风险性。
节省了投资，创造了理念。
1.2点位设计原则1.2.1综合布线系统综合布线系统机房设于病房住院楼1层的网络中心。
1.2.1.1病房楼●放射中心设置内外网信息点、语音点各1个，每台设备1个内网信息点及1个光纤点；●诊室（治疗室）设置内外网信息点、语音点各1个，每个诊台1个内网信息点；●每间手术室设置内外网信息点、语音点各1个，内网信息点3个用于示教，手术室控制室3个内网信息点、1个语音点；●配药室设置内外网信息点点、语音点1个；●挂号收费处设置1个语音点，每个服务岗位设置内外网信息点各1个；●其余所有办公室设置内外网信息点、语音点各1个；●其余每个窗口每服务岗位设置1个内网信息点；●值班室设内外网信息点、语音点、电视点各1个。
●护士工作站设置3个内网信息点、1个外网信息点、1个语音点；●医生办公室设置4个内网信息点、1个光纤点、1个外网信息点、1个语音点；●特护病房内设置内外网信息点、语音点、电视点各1个，普通病房内只设置电视点1个；●配餐间设置1个语音点；●大中小会议室设置内外网信息点、语音点各1个；●住院结算中心设置语音点1个，每个窗口每服务岗位设置2个内网信息点；●值班室设内外网信息点、语音点、电视点各1个；●其余每个窗口每服务岗位设1个内网信息点；●其余每间办公房间设内外网信息点、语音点各1个。

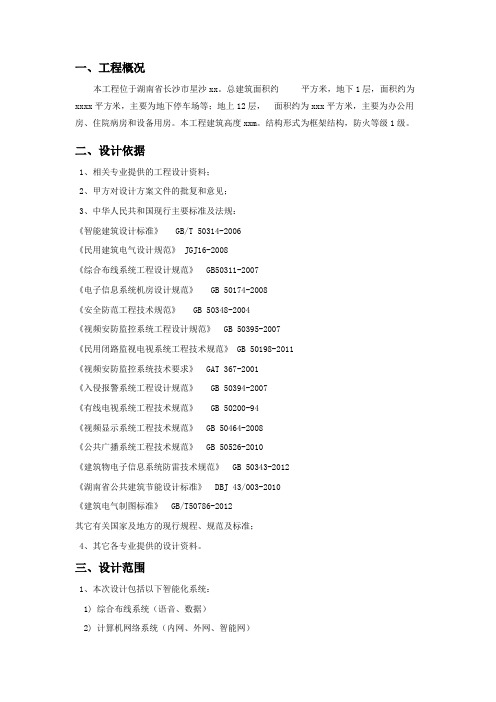

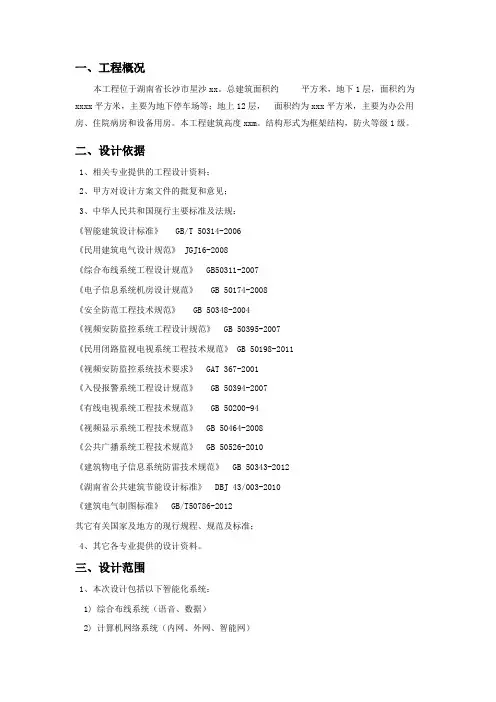

一、工程概况本工程位于湖南省长沙市星沙xx。
总建筑面积约平方米，地下1层，面积约为xxxx平方米，主要为地下停车场等；地上12层，面积约为xxx平方米，主要为办公用房、住院病房和设备用房。
本工程建筑高度xxm。
结构形式为框架结构，防火等级1级。
二、设计依据1、相关专业提供的工程设计资料；2、甲方对设计方案文件的批复和意见；3、中华人民共和国现行主要标准及法规：《智能建筑设计标准》 GB/T 50314-2006《民用建筑电气设计规范》 JGJ16-2008《综合布线系统工程设计规范》 GB50311-2007《电子信息系统机房设计规范》 GB 50174-2008《安全防范工程技术规范》 GB 50348-2004《视频安防监控系统工程设计规范》 GB 50395-2007《民用闭路监视电视系统工程技术规范》 GB 50198-2011《视频安防监控系统技术要求》 GAT 367-2001《入侵报警系统工程设计规范》 GB 50394-2007《有线电视系统工程技术规范》 GB 50200-94《视频显示系统工程技术规范》 GB 50464-2008《公共广播系统工程技术规范》 GB 50526-2010《建筑物电子信息系统防雷技术规范》 GB 50343-2012《湖南省公共建筑节能设计标准》 DBJ 43/003-2010《建筑电气制图标准》 GB/T50786-2012其它有关国家及地方的现行规程、规范及标准；4、其它各专业提供的设计资料。
三、设计范围1、本次设计包括以下智能化系统：1) 综合布线系统（语音、数据）2) 计算机网络系统（内网、外网、智能网）3) 有线电视系统4) 多媒体信息发布系统5）建筑设备监控系统6）能耗计量系统7）安全防范系统（闭路电视监控、入侵报警、门禁管理、电子巡更）8）停车场系统9）背景音乐及紧急广播系统10）机房工程11）医护对讲系统12）手术示教系统13）ICU探视系统14）电梯五方对讲系统四、系统设计原则及目标1、可靠性：各子系统应具备在规定条件和规定时间内完成规定功能的能力、具备长期稳定工作的能力。
一、工程概况本工程为，地上四层，建筑面积3603.76m2,建筑高度17.55m，，1、施工范围：综合布线系统、闭路电视系统、呼叫系统及电话系统综合布线系统：○1.综合布线系统采用光钎，语音采用三类大对数电缆，在病房、诊室、办公室等处设置信息插孔○2.本系统垂直干线部分：电话采用大对电缆数据的垂直干线才用6芯光钎，水平部分采用超五类电缆○3.本系统垂直干线均在竖井内敷设，均穿金属线槽敷设，水平布线子系统均穿金属管保护，在板内及墙内暗敷，○4.配线架均底边距地1.5m安装，信息插孔距地0.5m墙上暗装，○5.系统电源由机房预留电源以传用好回路供给闭路电视系统：○1.本工程前端信号源由市政有线电视网提供，前端想射在消防控制内，前端箱落地安装○2.所有候诊区，值班室及休息室等房间均设置有线电视插孔，插孔距地0.5m安装○3.本系统进线电缆选用特性阻抗为75欧姆的SYV-75-12型同轴电缆，干线电缆选用SY V-75-9型同轴电缆直线电缆选用SYV-75-5，室内线路敷设均穿钢管暗敷设。
呼叫系统：○1。
呼叫系统主要由病房呼叫按钮，门灯、复位按钮、分机、走廊显示屏、呼叫管理主机组成。
○2.主机安装在护士站，安装高度为距地1.3m○3.门灯安装方法同分机的墙体安装，将门灯并联在总线上，安装在病房门的上方，○4.本工程只做管预留二施工组织机构：1．管理人员的安排：公司委派具有同类工程施工经验及能力的项目负责人和具有同类工程施工管理经验的高素质管理人员，负责工程施工的项目管理，项目组织机构见项目组织机构图。
项目部在公司领导下充分发挥企业的整体优势，按照公司的质量保证体系来运作，以便出色地落实公司的质量方针和质量目标。
2．施工组织机构成员：工长：安全员：技术员：质检员：（三）工程目标：根据本工程特点，确保本工程以下目标：1、工程质量目标：合格2、工程工期目标：在全面保证工程质量和成本控制的前提下，及时组织管理人员、劳动力、材料和机具进场，以最快速度完成工程。

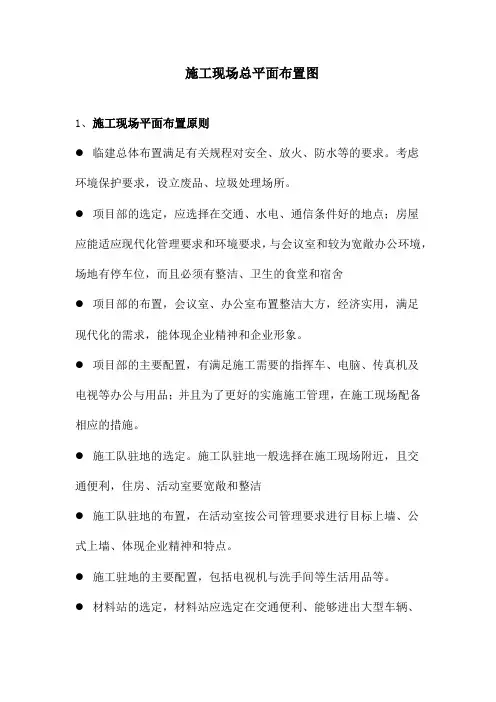

施工现场总平面布置图1、施工现场平面布置原则●临建总体布置满足有关规程对安全、放火、防水等的要求。
考虑环境保护要求，设立废品、垃圾处理场所。
●项目部的选定，应选择在交通、水电、通信条件好的地点；房屋应能适应现代化管理要求和环境要求，与会议室和较为宽敞办公环境，场地有停车位，而且必须有整洁、卫生的食堂和宿舍●项目部的布置，会议室、办公室布置整洁大方，经济实用，满足现代化的需求，能体现企业精神和企业形象。
●项目部的主要配置，有满足施工需要的指挥车、电脑、传真机及电视等办公与用品；并且为了更好的实施施工管理，在施工现场配备相应的措施。
●施工队驻地的选定。
施工队驻地一般选择在施工现场附近，且交通便利，住房、活动室要宽敞和整洁●施工队驻地的布置，在活动室按公司管理要求进行目标上墙、公式上墙、体现企业精神和特点。
●施工驻地的主要配置，包括电视机与洗手间等生活用品等。
●材料站的选定，材料站应选定在交通便利、能够进出大型车辆、有足够摆放材料的场地、环境适宜且较为安全的地点。
●材料站的布置，应为材料管理人员设置办公室、宿舍，材料仓库应配备防火、防盗设施。
●材料站的主要配置，包括小型加工工具及维修机械等。
一般材料站与施工队驻地一起。
2、项目部、材料站、施工队驻地选定●项目部、施工队、材料站临时用地采用租赁形式，应预先签订租赁合同，与当地群众搞好关系。
●施工现场临时用地采用经济补偿的方式处理，在开工前取得当地政府的支持，按预先协议标准执行，执行后双方签订路通道补偿报告，收入工程档案，以便以后查对。
●参加施工的各队伍按承担的工程量基本平衡、方便施工的原则，划分施工控制地段包干进行。
施工采用流水作业，各施工负责专项作业，各施工队的驻地根据施工流程的进展，交换驻地、循环作业。
●项目部的选址依据交通便利、便于综合调控的原则，选择线路中间位置，根据实际考察，决定选择在线路中间村庄，做为项目部所在地；材料站、施工队根据施工便利及交通因素，选择于线路中间部位。
医院信息化建设发展规划一、背景近几年来医院医疗业务逐年迅速增长，大部分基础设施、设备（包括网络与信息设施、设备）、人才资源的使用相继接近满负荷甚至超负荷。
随着市场经济体系的建立和卫生改革不断深化，医疗市场竞争日趋激烈，医院面临的内、外环境发生了根本变化，生存发展面临着前所未有的巨大压力。
信息化技术能促进医院各项改革措施的落实，推动医院改革的深化，信息技术已日益成为提高医院科学管理水平、医疗服务质量和医疗工作效率的有力手段，加快信息化建设是深化医院改革、促进医院发展的必然要求。
医院审时度势，及时制定了新五年整体发展规划，描绘了医院未来五年建设发展的宏伟蓝图，并把数字化医院建设作为了其中的一项重要内容。
为配合医院建设发展战略，明确未来五年医院信息化建设发展的方向、目标和重点，积极地、有计划地稳步推进医院信息化建设，特制定本规划。
二、医院信息化发展现状（一）发展基础1、国家卫生信息化建设步伐加快。
2002年卫生部印发《医院信息系统基本功能规范》。
2003年卫生部发布《全国卫生信息化发展规划纲要（2003－2010年）》，《纲要》明确提出：今后一段时期我国医疗服务信息系统建设的目标是在全面应用管理信息系统的基础上，要创造条件，重点加强临床信息系统的建设和应用，如数字化医学影像、LIS等；跟踪世界医院信息化发展的趋势；加快医院信息化、数字化建设步伐。
2004年《中华人民共和国电子签名法》正式实施。
2006年卫生部组织数十家单位制订出《中国医院信息基本数据集》。
目前国内各三级医院包括部分经济条件较好的及发达地区的二级医院纷纷正在投入巨资，将医院信息系统从以收费管理物资管理为中心的管理信息系统向以病人为中心、以“一卡通”系统、条码技术、电子病历、医生工作站、护士工作站、PACS 系统、LIS系统为核心应用的临床信息系统快速推进；二级医院虽然普遍面临资金、计算机应用知识与技术的普及程度、信息化认识水平等方面的诸多困难而徘徊在管理信息系统应用水平，但大多也在积极探索适合二级医院信息化建设发展的方法和途径，努力扩展信息化技术在医院应用的广度和深度。

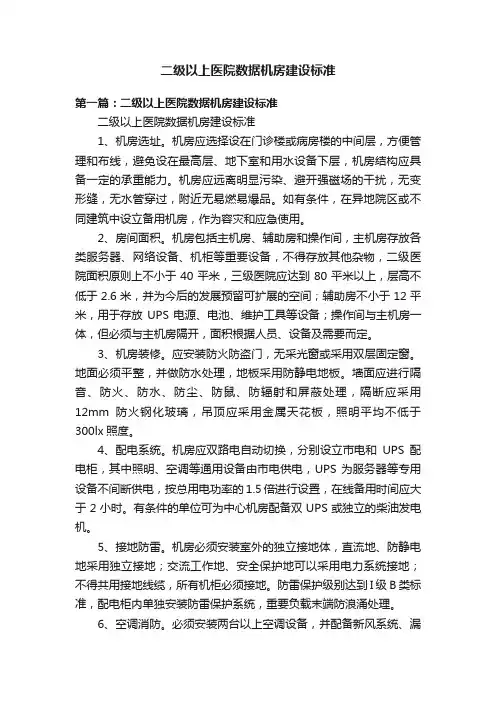

二级以上医院数据机房建设标准第一篇：二级以上医院数据机房建设标准二级以上医院数据机房建设标准1、机房选址。
机房应选择设在门诊楼或病房楼的中间层，方便管理和布线，避免设在最高层、地下室和用水设备下层，机房结构应具备一定的承重能力。
机房应远离明显污染、避开强磁场的干扰，无变形缝，无水管穿过，附近无易燃易爆品。
如有条件，在异地院区或不同建筑中设立备用机房，作为容灾和应急使用。
2、房间面积。
机房包括主机房、辅助房和操作间，主机房存放各类服务器、网络设备、机柜等重要设备，不得存放其他杂物，二级医院面积原则上不小于40平米，三级医院应达到80平米以上，层高不低于2.6米，并为今后的发展预留可扩展的空间；辅助房不小于12平米，用于存放UPS电源、电池、维护工具等设备；操作间与主机房一体，但必须与主机房隔开，面积根据人员、设备及需要而定。
3、机房装修。
应安装防火防盗门，无采光窗或采用双层固定窗。
地面必须平整，并做防水处理，地板采用防静电地板。
墙面应进行隔音、防火、防水、防尘、防鼠、防辐射和屏蔽处理，隔断应采用12mm防火钢化玻璃，吊顶应采用金属天花板，照明平均不低于300lx照度。
4、配电系统。
机房应双路电自动切换，分别设立市电和UPS配电柜，其中照明、空调等通用设备由市电供电，UPS 为服务器等专用设备不间断供电，按总用电功率的1.5倍进行设置，在线备用时间应大于2小时。
有条件的单位可为中心机房配备双UPS或独立的柴油发电机。
5、接地防雷。
机房必须安装室外的独立接地体，直流地、防静电地采用独立接地；交流工作地、安全保护地可以采用电力系统接地；不得共用接地线缆，所有机柜必须接地。
防雷保护级别达到I级B类标准，配电柜内单独安装防雷保护系统，重要负载末端防浪涌处理。
6、空调消防。
必须安装两台以上空调设备，并配备新风系统、漏水检测和空调自动控制系统，确保24小时不间断运行。
全年温度控制在18～25℃，相对湿度控制在35～65%，温度变化率＜10℃/h，并不得结露。
