第四章 统计过程控制(2)分析用控制图和控制用控制图

统计过程控制(SPC)作图步骤一、SPC作图步骤1. 确定SPC控制点,选择适合的控制图类型2. 建立分析用控制图2.1确定样本组数和样本容量.根据取样检验的可能性和必要性来确定打点频度，使组内变差小，组间变差大；一般可使用等时抽样方法；通常要求25或更多个子组内包含100或更多的单值读数。

2.2 收集数据，运用minitab统计软件作分析用控制图，主管工程师对异常情况分析原因，采取措施，消除异常因素。

补充数据，重新计算控制界限，直到找到统计受控状态，进行初始过程能力研究分析。

3．建立控制用控制图3．1主管工程师把统计受控状态下（稳定状态）确定的控制图转化为控制用控制图，在控制图标准格式上按适用的控制界限作图。

现场操作人员进行生产控制，并对SPC控制点按确定的打点频度以时间先后在控制图上打点。

4、诊断与解决问题4．1主管工程师定期对SPC控制点进行诊断，对发现的问题进行根本原因分析，提出解决措施，消除产生异常的原因，必要时调整控制界限。

4．2 SPC应用分析主管工程师定期对SPC控制点应用情况进行分析，计算过程能力指数，分析过程能力改进情况，需要时调整过程。

二、建立控制图，进行控制的一般步骤：（以X-R图为例）（1）确定SPC控制点、样本组数和样本容量,选择适合的统计技术、控制图类型（2）收集k组预备数据(也称为参考数据)，计算每一个样本的均值与极差。

(通常要求25或更多个子组内包含100或更多的单值读数。

) （3）首先计算k个样本极差的均值,记为R，这便是R控制图的中心线。

并计算R图的控制限。

（4）作R图，将各样本点与控制限进行比较，检查数据点有无失控或异常模式。

对发现的失控或异常进行分析，找出原因。

（5）剔除异常的子组，重新计算R图CL，UCL，LCL，再次确认所有点受控。

必要时，可以反复“识别-纠正-重新计算”这一过程，直到所有点受控。

（6）当异常的子组剔除后，用留下的子组数据，计算R和X，并计算它们的上下控制界限。

统计过程控制
一、过程能力是指过程加工质量方面的能力， 它是衡量过程加工内在一致性的，也可称为 工序能力。而生产能力则指加工数量方面的 能力。过程能力确定于质量因素：人机料法 环，而与公差无关。
统计过程控制
二、过程能力指数 对具有双侧公差的过程来讲： 设规范要求特性值在LSL(TL) 与USL( TU)之间， 那么过程能力指数为：
Prediction
统计过程控制
Shift
Prediction
统计过程控制
Drift
Prediction
统计过程控制
统计过程控制
四、控制图在贯彻预防原则中的作用
➢及时告警 ➢发现异常执行“20字方针”
查出异因，采取措施，加以消除， 不再出现，纳入标准。
统计过程控制
五、统计控制状态 稳态 只有偶因 好处 全稳生产线
二、采用常规控制图应考虑的一些问题
1. 控制图用在何处？若所选的控制 对象的质量指标应能定量，则可选 用计量控制图，否则用计数控制图。 所控制的过程具有重复性。 2. 如何选择控制对象？应选用能代 表过程的主要质量指标作为控制对 象。可以选一个质量指标，也可能 要选几个质量指标。
统计过程控制
3. 如何选择控制图？应该根据所选指标 是定量的还是定性的来选，此外还要考 虑抽取样品、数据获得的难易等
CL p
UCL p 3 p(1 p) / n
LCL p 3 p(1 p) / n
当LCL<0时，取LCL=0
统计过程控制 (6) np图
CL np
UCL np 3 np(1 p)
LCL np 3 np(1 p)
当LCL<0时，取LCL=0
统计过程控制 (7) u图

损失最小为原则来设计。
3方式
UCL = + 3
CL =
LCL = - 3
式中，、为统计量的总体参数。
注意：
这是常规控制图的总公式，具体应用时需 要经过下列两个步骤：
(1) 将3方式的公式具体化到所用的具体 控制图，
(2) 常规控制图有标准值给定（参数已知） 和标准值未给定（参数未知）两种情况。
不论与如何取值, 落在[－3， + 3]范 围内的概率为99.73%。
控制图原理的第一种解释
对第4个点子应作怎样的判断？
若过程正常，即分布不变，则点子超过 UCL的概率只有1.35‰。
若过程异常，譬如异常原因为车刀磨损， 即随着车刀的磨损，加工的螺丝将逐渐变 粗，逐渐增大，于是分布曲线上移，点 子超过UCL的概率将大为增加，可能为 1.35‰的几十、几百倍。
结论
控制图上的控制界限就是区分偶波与异波 的科学界限。
常规控制图（即休图）的实质就是区分偶 然因素与异常因素这两类因素。
GB/T 4091-2001《常规控制图》
控制图理论认为存在两种变异。 第一种变异为随机变异，由“偶然原因”（又称为
“一般原因”）造成。这种变异是由种种始终存在 的、且不易识别的原因所造成，其中每一种原因的 影响只构成总变异的一个很小的分量，而且无一构 成显著的分量。然而，所有这些不可识别的偶然原 因的影响总和是可度量的，并假定为过程所固有。 消除或纠正这些偶然原因，需要管理决策来配置资 源，以改进过程和系统。
注意：二项ຫໍສະໝຸດ 布与泊松分布就不具 备上述特点，它们的平均值 ()与标准差()是不独立的。
问题: 如何确定数据是否服从正态分布?
卡方检验法, 偏度.峰度检验法, 秩和检验 法, Anderson-Darling, Ryan-Joiner,

中大网校引领成功职业人生

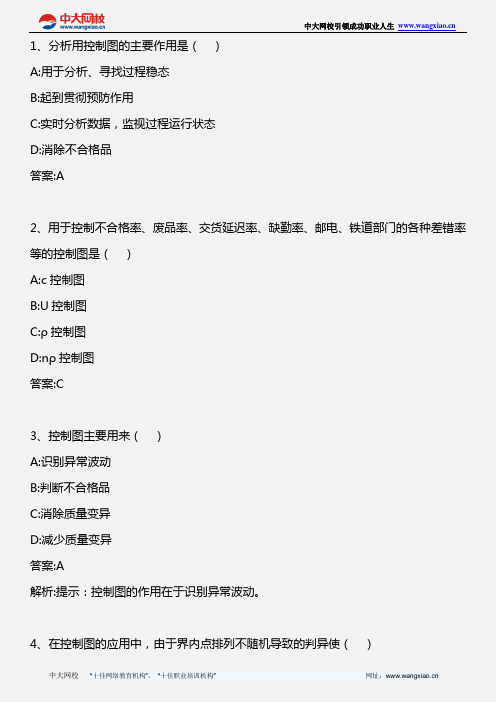

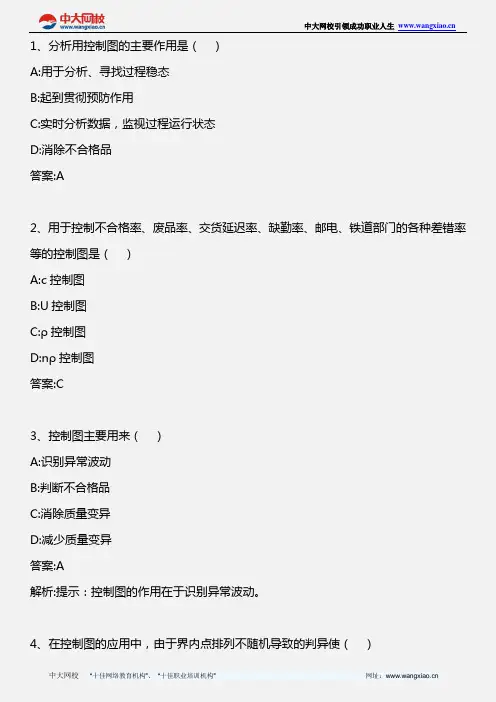

中大网校 “十佳网络教育机构”、 “十佳职业培训机构” 网址： 1、分析用控制图的主要作用是（ ）
A:用于分析、寻找过程稳态
B:起到贯彻预防作用
C:实时分析数据，监视过程运行状态
D:消除不合格品
答案:A
2、用于控制不合格率、废品率、交货延迟率、缺勤率、邮电、铁道部门的各种差错率等的控制图是（ ）
A:c 控制图
B:U 控制图
C:ρ控制图
D:n ρ控制图
答案:C
3、控制图主要用来（ ）
A:识别异常波动
B:判断不合格品
C:消除质量变异
D:减少质量变异
答案:A
解析:提示：控制图的作用在于识别异常波动。

4、在控制图的应用中，由于界内点排列不随机导致的判异使（ ）。

SPC 不能告知此异常是什么因素引起的，发生 于何处， 即不能进行诊断。而在现场迫切需要解决诊断问题，否 则即使要想纠正异常也无从下手。 故实际与理论都迫切 需要将 SPC 加以发展，现代 SPC 已包含了这部分内容， 也即统计过程诊断 (Statistical Process Diagnosis 简 称 SPD)。
第一节 统计过程控制概述
统计过程控制的特点: 贯彻预防性原则是现代质量管理的一个特
点 统 计质量控制也强调全员参与团队精神，
而不是只依靠少数质量管理人员 强调整个过程，SPC 的重点就在于 P
（Process）
第一节 统计过程控制概述
统计过程诊断 SPC 可以判断过程的异常，及时告警。但早期的
统计控制状态
统计控制状态，简称控制状态，是指过程中只有偶因 而无异因产生的变异的状态。
控制状态是生产追求的目标，因为在控制状态下， 有下列几大好处: ①对产品的质量有完全的把握,至少有 99.73%的 产 品是合格品。 ②在控制状态下所产生的不合格品最少，生产最 经济。 ③在控制状态下，过程的变异最小。
情形 1:应用控制图对生产过程进行监控，如出现点子 连续上升或下降的倾向，显然过程有问题，故异因刚 一露头，即可发现， 于是可及时采取措施加以消除， 这当然是预防。
情形 2:更经常地是控制图上点子突然出界，显示异常。 这时 必须查出异因，采取措施，加以消除。
控制图的作用是:及时告警。只在控制图上描描点子， 是不 可能起到预防作用的。必须强调要求现场第一线 的工程技术人员 来推行 SPC，把它作为日常工作的一 部分，而质量管理人员则应该起到组织、协调、监督、 鉴定与 当好领导参谋的作用。
放宽控制界限，即k越大，第一类错误的概率α越小，第二类错误的概率 β越大；反之，加严控制界限，即k越小，第一类错误的概率α越大，第二 类错误的概率β减小。控制界限系数k的确定应以两类错误判断的总损失

失去控制（有异因）
稳态图示
规格下限
技术稳态
规格上限
（偶因的变异减少）
年我国著名质量管理专家、北京科技大学张公绪教授提出选控图及两
种质量诊断理论，突破了休哈特的SPC理论，使SPC上升到SPD。 SPD不仅能预警, 而且能诊断, 为及时纠正提供了有利保障.
统计本身不能提高制程能力，消除 异常因素! 它是我们的工具。
第二节
控制图原理
一、控制图的结构
控制图（Control Chart）是对过程质量特性值进行测定、记录、
评估，从而监察过程是否处于控制状态的一种用统计方法设计的图。
样 本 统 计 量 数 值 描点序列 上控制限（UCL） 中心线（CL）
下控制限（LCL）
控制图示例
时间或样本号
控制图组成包括中心线、上下控制限以及按时间顺序抽取的样本 统计量数值的描点序列。
二、控制图的重要性
控制图是贯彻预防原则的SPC的重要工具，可用以直接对产品生 产过程的控制与诊断，是质量管理（老）七个工具的重要组成部分。
LCL为下控制限。
控制图虽然由正态分布转化而来，由于二项分布、泊松分布当样本量较 大时近似正态分布，因此，控制图对典型分布均适用。
（二）控制图原理的第一种解释 （1）若过程正常，即分布不变，则出现点子超过上或下控制限情
况的概率只有1‰左右。（ 0.27%÷2 = 1.35‰ ）
（2）若过程异常，发生这种情况的可能性很大，其概率可能为 1‰的几十乃至几百倍。 例如：当正态分布的均值偏移1.5σ 的情况 不合格品率 p=1-Φ(1.5 ) + Φ(-4.5 ) =2- Φ(1.5 ) - Φ(4.5 ) =0.06681 根据小概率事件原理：即小概率事件在一次试验中几乎不可能发 生，因此，若发生即可判断异常。

四、两类错误：
1. 第一类错误：虚发警报
过程实际上没有失控而虚报失控，这类 错误发生的概率记为α。 2. 第二类错误：漏发警报 过程已经异常，但仍会有部分产品落在 控制线内，这类错误发生的概率记为β。 3. 如何减少两类错误
上下控制限最优间距——6σ（3σ方式）。
五、常规控制图分类 常用控制图参见表4.2-1（国标GB /T 4091—2001）。
1. CLX X-R
CLX2. X-s
均值-极差控制图(正态、计量) 均值-标准差控制图(正态、计量) 中位数-极差控制图(正态、计量) 单值-移动极差控制图(正态、计量) 不合格品率控制图(二项、计件)
3. Me-R 4. X-Rs 5. p
6. np
7. u 8. c
不合格品数控制图(二项、计件)
四、控制图在贯彻预防性原则中的作用 及时告警。
三、统计控制状态
(1) SPC的基准——统计控制状态（简称控 制状态） ，或称稳态。 (2) 过程中只有偶因而无异因产生的变异的 状态； (3) 统计控制状态的好处——对质量有完全 的把握 、生产经济、过程变异小； (4) 过程具有可预测性； (5) 全过程预防——全稳生产线。
单位不合格数控制图(泊松、平均计点) 不合格数控制图 (泊松、计点)
59.常规控制图包括 ( ) A.中心线 B.规范限 C.控制限 D.描点序列 E.警戒限
(A、C、D )
21.在均值图上描点，应使用( )打点。 A.每个产品的特性值 B.每个子组的均值 C.每个子组的极差 D.每个子组的移动极差 (A、C、D )
强调全员参与
SPC的涵义（同前） 为了贯彻预防性原则，应用统计技术 对过程各阶段评估和监控，建立并保持过

统计过程控制的⼏种常⽤⽅法统计过程控制1、统计过程控制的基本知识1.1统计过程控制的基本概念统计过程控制（Stastistical Process Control简称SPC）是为了贯彻预防原则，应⽤统计⽅法对过程中的各个阶段进⾏评估和监控，建⽴并保持过程处于可接受的并且稳定的⽔平，从⽽保证产品与服务符合规定要求的⼀种技术。

SPC中的主要⼯具是控制图。

因此，要想推⾏SPC必须对控制图有⼀定深⼊的了解，否则就不可能通过SPC取得真正的实效。

对于来⾃现场的助理质量⼯程师⽽⾔，主要要求他们当好质量⼯程师的助⼿：（1）在现场能够较熟练地建⽴控制图；（2）在⽣产过程中对于控制图能够初步加以使⽤和判断；（3）能够针对出现的问题提出初步的解决措施。

⼤量实践证明，为了达到上述⽬的，单纯了解控制图理论公式的推导是⾏不通的，主要是需要掌握控制图的基本思路与基本概念，懂得各项操作的作⽤及其物理意义，并伴随以必要的练习与实践⽅能奏效。

1.2统计过程控制的作⽤（1）要想搞好质量管理⾸先应该明确下列两点：①贯彻预防原则是现代质量管理的核⼼与精髓。

②质量管理学科有⼀个⼗分重要的特点，即对于质量管理所提出的原则、⽅针、⽬标都要科学措施与科学⽅法来保证他们的实现。

这体现了质量管理学科的科学性。

为了保证预防原则的实现，20世纪20年代美国贝尔电话实验室成⽴了两个研究质量的课题组，⼀为过程控制组，学术领导⼈为休哈特；另⼀为产品控制组，学术领导⼈为道奇。

其后，休哈特提出了过程控制理论以及控制过程的具体⼯具——控制图。

道奇与罗⽶格则提出了抽样检验理论和抽样检验表。

这两个研究组的研究成果影响深远，在他们之后，虽然有数以千记的论⽂出现，但⾄今仍未能脱其左右。

休哈特与道奇是统计质量控制（SQC）奠基⼈。

1931年休哈特出版了他的代表作《加⼯产品质量的经济控制》这标志着统计过程控制时代的开始。

（2）“21世纪是质量的世纪”。

美国著名质量管理专家朱兰早在1994年的美国质量管理年会上即提出此论断，若⼲年来得到越来越多的⼈的认同。

质量特性与控制图的选择



在同样能够满足产品质量控制的情況下, 应选择对生 产过程容易采取措施的控制项目. 为了使控制最终取得最佳效果, 应尽量采取影响产品 质量特性的根本原因有关的特性或接近根本原因的特 性作为控制项目. 产品的质量特性有时不止一个, 则应同时采取几个特 性作为控制项目.
» º °Î Å ± ¹ 最初建立的刻度范围应至¼ Ö ¡ ¿ ´ ¡ X -RÍ Ä ¹ ¤ ¸ · é ¢ ¹ ¿ ³ Î £ ³¾ È º Á Ç ·ö Í ñ ¿ Ö ° Ö £¸ Ó µ æ ´ ¿ Å · ¶ ²Î ´ £ 170-175° c 少设置成最大值与最小值 -A R= X +A2 R = 170 õ ³ UCL= UCL= R= +A2 R = +A X LCL= 175 LCL= X =» Ö X= 173 õ ³ UCL=D LCL=D R = 0 R =» Ö R = 4.3 差的两倍R = 9.09
3、普通原因、特殊原因
普通原因：指的是造成随着时间推移具有稳定的且可重复的分布过程 中的许多变差的原因，我们称之为：“处于统计控制状态”、“受统
计控制”，或有时间称“受控”，普通原因表现为一个稳定系統的偶
然原因。只有变差的普通原因存在且不改变时，过程的输出才可以预 测。
特殊原因：指的是造成不是始终作用于过程的变差的原因，即当它们
出现时将造成(整个)过程的分布改变。除非所有的特殊原因都被查找 出来并且采取了措施，否則它们将继续用不可预测的方式来影响过程 的输出。如果系统內存在变差的特殊原因，随时间的推移，过程的输 出将不稳定。
局部措施和对系統采取措施
局部措施

对系统采取措施

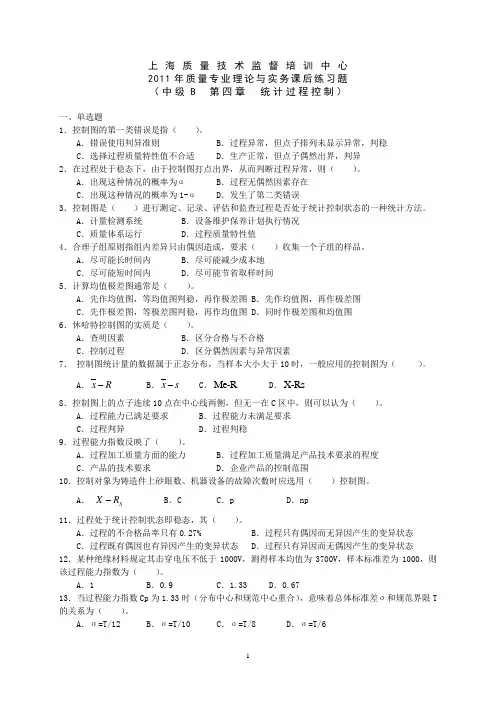

上海质量技术监督培训中心2011年质量专业理论与实务课后练习题（中级B 第四章 统计过程控制）一、单选题1．控制图的第一类错误是指（ ）。

A ．错误使用判异准则B ．过程异常，但点子排列未显示异常，判稳C ．选择过程质量特性值不合适D ．生产正常，但点子偶然出界，判异2．在过程处于稳态下，由于控制图打点出界，从而判断过程异常，则（ ）。

A ．出现这种情况的概率为αB ．过程无偶然因素存在C ．出现这种情况的概率为1-αD ．发生了第二类错误3．控制图是（ ）进行测定、记录、评估和监查过程是否处于统计控制状态的一种统计方法。

A ．计量检测系统B ．设备维护保养计划执行情况C ．质量体系运行D ．过程质量特性值4．合理子组原则指组内差异只由偶因造成，要求（ ）收集一个子组的样品。

A ．尽可能长时间内B ．尽可能减少成本地C ．尽可能短时间内D ．尽可能节省取样时间5．计算均值极差图通常是（ ）。

A ．先作均值图，等均值图判稳，再作极差图B ．先作均值图，再作极差图C ．先作极差图，等极差图判稳，再作均值图D ．同时作极差图和均值图6．休哈特控制图的实质是（ ）。

A ．查明因素B ．区分合格与不合格C ．控制过程D ．区分偶然因素与异常因素7． 控制图统计量的数据属于正态分布，当样本大小大于10时，一般应用的控制图为（ ）。

A ．x R -B ．x s -C ．Me-RD ．X-Rs8．控制图上的点子连续10点在中心线两侧，但无一在C 区中，则可以认为（ ）。

A ．过程能力已满足要求B ．过程能力未满足要求C ．过程判异D ．过程判稳9．过程能力指数反映了（ ）。

A ．过程加工质量方面的能力B ．过程加工质量满足产品技术要求的程度C ．产品的技术要求D ．企业产品的控制范围10．控制对象为铸造件上砂眼数、机器设备的故障次数时应选用（ ）控制图。

A ． S X R -B ．C C ．pD ．np11．过程处于统计控制状态即稳态，其（ ）。
