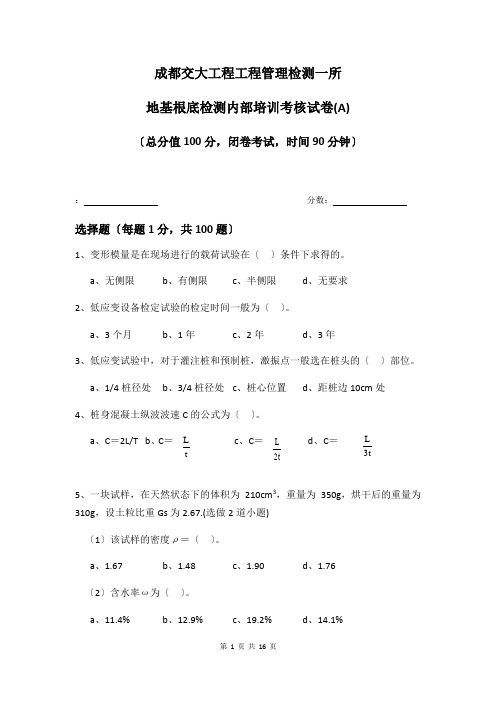

t2L tLt3L成都交大工程工程管理检测一所 地基根底检测内部培训考核试卷(A)〔总分值100分，闭卷考试，时间90分钟〕： 分数：选择题〔每题1分，共100题〕1、变形模量是在现场进行的载荷试验在〔 〕条件下求得的。

a 、无侧限b 、有侧限c 、半侧限d 、无要求2、低应变设备检定试验的检定时间一般为〔 〕。

a 、3个月b 、1年c 、2年d 、3年3、低应变试验中，对于灌注桩和预制桩，激振点一般选在桩头的〔 〕部位。

a 、1/4桩径处 b 、3/4桩径处 c 、桩心位置 d 、距桩边10cm 处4、桩身混凝土纵波波速C 的公式为〔 〕。

a 、C ＝2L/T b 、C ＝ c 、C ＝ d 、C ＝5、一块试样，在天然状态下的体积为210cm 3，重量为350g ，烘干后的重量为310g ，设土粒比重Gs 为2.67.(选做2道小题) 〔1〕该试样的密度ρ＝〔 〕。

a 、1.67b 、1.48c 、1.90d 、1.76〔2〕含水率ω为〔 〕。

a 、11.4%b 、12.9%c 、19.2%d 、14.1%〔3〕孔隙比e为〔〕。

a、0.45b、0.68c、0.81d、0.74〔4〕饱和度Sr为〔〕。

a、43%b、34%c、51%d、47%6、某土样的液限ωL为37.4%，塑限ωP为23.0%，天然含水率ω为27.0%，问该土处于〔〕状态。

a、坚硬b、可塑c、流塑7、粒径大于0.075mm的土粒含量小于50%，土的塑性指数小于或等于10，那么该土属于〔〕。

a、砂土b、粘性土c、粉土d、淤泥质土8、桩基静载试验中慢速维持荷载法沉降相对稳定标准为：在每级荷载作用下连续二次每小时桩的沉降量一般不超过〔〕。

a、0.01mmb、0.01mc、0.1md、0.1mm9、某工程，经单桩静载试验测得三根桩的单桩极限承载力实测值分别为900kN、1000kN、1200kN，那么单桩竖向极限承载力统计值为〔〕。

高应变问答题1、简述高应变动力试桩的基本理论、假设，测试原理，分析方法，和有关计算公式。

答：CASE 法桩土模型假设传感器安装及试验锤重等一维波理论波动方程土阻力波总阻力计算公式静阻力计算公式 BTA 公式信号拟合2、高应变实测信号)(t F 、)(t V 包含哪些信息？如何评价实测信号的优劣？力曲线不回零是什么原因？F 、V 曲线不重合的原因是什么？答：)(t F 、)(t ZV 曲线：传感器安装位置的桩身截面受力及速度的时程曲线。

它包含信息有：1）数据采集质量，测试效果；2）)(t F 、)(t ZV 曲线是否回零可反映传感器，以及仪器系统的工作状态；3）冲击入射波；4）桩身完整性状况；5）土阻力的分布，定性判断桩的承载状况，有桩底反射时可校核设定波速。

评价信号优劣有：1）无塑变，信号末端归零；2）上升沿成比例或重合，F1与F2、V1与V2峰值之差不超过30％，对于完好桩，在桩底反射信号到达之前，ZV F ≥；3）没有干扰信号。

力曲线不回零的原因有：传感器某一固定螺栓松动；锤击偏心；传感器安装面未与桩侧表面紧贴或悬挑、附近混凝土出现微裂；混凝土的不均匀性和非线性影响。

3、为激发桩的竖向极限承载力，高应变动力试桩对试验锤重和桩的沉降有什么要求？答：锤重应大于预估单桩极限承载力的%5.1~%0.1，混凝土桩的桩径大于600mm 或桩长大于30m 时取高值。

对桩的沉降要求是：一般2mm ～6mm /每击。

4、单桩竖向极限承载力取决于哪两个因素？一般由哪一个因素控制？答：两个因素分别是土对桩的支承阻力、桩的材料强度，一般由土对桩的支承阻力控制。

5、CASE 法有哪些基本假定？答：（1）桩身阻抗恒定，即除了截面面积不变外，桩身材质均匀，无明显缺陷（2）只考虑桩端土阻尼，忽略桩侧土阻尼的影响（3）应力波在沿桩身传播过程中，除土阻力影响外，再没有其它因素造成应力波能量的耗散和波形畸变（4）土的本构关系为理想刚塑性：土体对桩的静阻力大小与桩土之间的位移大小无关，仅与桩～土之间是否存在相对位移有关6、CASE 法选择c J 值只和桩底土颗粒有关吗？如何合理确定CASE 法中的c J 值？用CASE 法采用不同的锤激发时，c J 值是否取值一样？CASE 法中如何选择1t ？答：CASE 法选择c J 值不单只和桩底土颗粒有关。

灌注桩高应变动力试桩法现场测试
及桩帽制作要求
一、施工准备
（一）桩头处理
1、桩顶浮浆打掉，驳接面混凝土强度要达到设计强度，并要清洗干净；保留原桩身
钢筋，使主筋进入桩帽。

2、用C40（或更高标高）砼，加早强剂、减水剂捣制桩帽，桩帽内布竖向钢筋、环形
箍筋，并在桩帽顶布钢筋网三层，规格结构、尺寸如图所示。

3、试桩尺寸如图二所示：
①驳接面深V1.5D时，坑底到驳接面要求保持50cm高。

②驳接面深＞1.5D时，桩帽顶应高于坑底1.5D。

4、场地要能进入50t吊车，且停车后，要求车尾到要测桩距W6米。

地面
硼AM
驳按面
打■唐而
團中数字单位钢筋为血，苴余为“
巨层钢鰭网
8如血i 叫护轻
坚
竖向钢魏
（二）场地要求
1、场地要三通一平，即修通道路、桥梁，接通电源，平整场地，保证50t吊车能停靠在检测桩附近。

2、工地应准备好220V电源及若干桩头垫板。

二、检测时间要求及资料提供要求
被检测灌注桩及其桩帽的龄期不小于14天，或其预留试件强度代表值不低于30MPa。

提供桩径、桩长（打掉浮浆后的有效桩长及入土桩长）、桩龄、混凝土强度等级、设计承载力、打桩记录、标注了桩号的桩位图、工程地质勘察报告等资料。

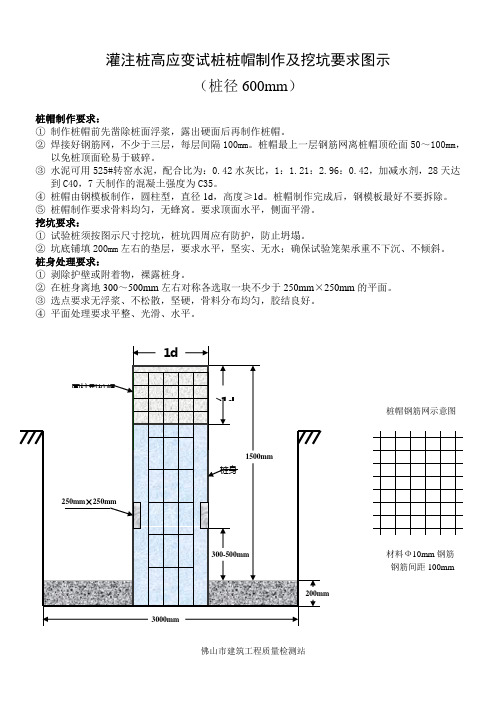

灌注桩高应变试桩桩帽制作及挖坑要求图示
（桩径600mm ）
桩帽制作要求：
① 制作桩帽前先凿除桩面浮浆，露出硬面后再制作桩帽。

② 焊接好钢筋网，不少于三层，每层间隔100mm 。

桩帽最上一层钢筋网离桩帽顶砼面50～100mm ，以免桩顶面砼易于破碎。

③ 水泥可用525#转窑水泥，配合比为：0.42水灰比，1：1.21：2.96：0.42，加减水剂，28天达到C40，7天制作的混凝土强度为C35。

④ 桩帽由钢模板制作，圆柱型，直径1d ，高度≥1d 。

桩帽制作完成后，钢模板最好不要拆除。

⑤ 桩帽制作要求骨料均匀，无蜂窝。

要求顶面水平，侧面平滑。

挖坑要求：
① 试验桩须按图示尺寸挖坑，桩坑四周应有防护，防止坍塌。

② 坑底铺填200mm 左右的垫层，要求水平，坚实、无水；确保试验笼架承重不下沉、不倾斜。

桩身处理要求：
① 剥除护壁或附着物，裸露桩身。

② 在桩身离地300～500mm 左右对称各选取一块不少于250mm ×250mm 的平面。

③ 选点要求无浮浆、不松散，坚硬，骨料分布均匀，胶结良好。

④ 平面处理要求平整、光滑、水平。

材料Ф10mm 钢筋
钢筋间距100mm
佛山市建筑工程质量检测站。

混凝土桩桩头处理
1、混凝土桩应凿掉桩顶部的破碎层以及软弱或不密实的混凝土。

2、桩头顶面应平整，桩头中轴线与桩身上部的中轴线应重合。

3、桩头主筋应全部直通至桩顶混凝土保护层之下，各主筋应在同一高度上。

4、距桩顶1倍桩径范围内，宜用厚度为3mm～5mm的钢板围裹或距桩顶1.5倍桩径范围内设置箍筋，间距不宜大于100mm。

桩顶应设置钢筋网片1层～2层，间距60mm～100mm。

5、桩头混凝土强度等级宜比桩身混凝土提高1级～2级。

且不得低于C30。

6、高应变检测的桩头测点处截面尺寸应与原桩身截面尺寸相同。

7、桩顶应用水平尺找平。

混凝土桩桩帽示意图。

基桩单桩竖向静荷载试验检测桩帽制作要求一、基本要求：1、做桩帽前，桩顶应凿除浮浆层及松散砼，确保桩身砼与桩帽 砼胶结致密；2、接桩后的桩头应平整，桩头中轴线与桩身上部的的中轴线应重合，桩 顶标高低于开挖后的地面标高约120cm(如场地积水较大则可考虑提高至合适的高度)；3、桩头主筋应全部直通至桩顶保护层之下，各主筋应在同一高度上，在距桩帽顶5cm 以下设置2-3层钢筋（φ8mm ）网片（网格间距约为8cm ），上下层间距为10cm ；4、桩帽砼强度等级不低于C30，为缩短养护龄期，可采用C40或C50的砼浇筑；二、桩帽示意图（以下形式中的任意一种均可）：图一 图二注：D 为桩帽直径：应不小于120cm ；H 为桩帽高度：应不小于100cm 。

三、单桩竖向静载试验装置图3.1 采用挖掘机堆载砂、土的方式图3.2 采用堆载混凝土预制块的方式设备基本尺寸：1、QF630-20千斤顶：最低高度：55cm，油缸外径：50cm；2、主梁：长*宽*高：12m*0.7m*0.95m；副梁(4根1组)：长*宽*高：12m*1.1m*0.4m四、检测程序a、桩帽制作;b、基坑开挖：工程场地整体开挖后，桩周还应开挖长2.0m×宽2.0m×深1.5m基坑，另再以桩为中心对称向边挖两个长6.5m×宽2.0m×深1.2m基坑以放置主梁（具体要求视现场情况确定）。

c、设备材料进场：确定进场试验时间后,甲方应提前将堆载物(砂子)购进工地。

平整场地，修好车辆进出的道路。

我方将试验设备进场并安装就位。

堆好堆载重物。
