灌注桩高应变检测是灌注桩施工的重要环节，其目的是监测桩体在施工过程中产生变形的程度，以确保抗滑性及桩体稳定性。

一、灌注桩施工过程中的检测
1、施工前应进行深层重力测试，检查承载层的状况，预测地层变形倾向，并以此为依据进行后续方案。

2、在灌注桩施工的过程中，应定期测量及监测桩体的变形和荷载，及时发现变形和荷载异常，采取措施。

3、将检测结果及时反馈给地层状况，进行备忘录记录，以备后续处理。

二、检测方法
1、张变检测。

张变检测是灌注桩高应变检测的主要方法，采用张力杆进行实测，其原理是在灌注桩施工过程中，杆体上悬挂负荷杆，当负荷杆悬挂至一定位置后，负荷杆反射出的位移值会有所变化，负荷杆的变化反映出灌注桩的变形参数。

2、位移检测。

位移检测是采用激光测距仪进行实测，其原理是在灌注桩施工过程中，将激光测距仪固定在桩体侧部，当施工过程中桩体有变形时，激光测距仪会反映出桩体的位移情况，以此来检测桩体的变形。

三、结果处理
1、根据检测结果，可以判断桩体的变形情况，如果桩体变形超
过设计要求，可以给出改正方案，如增加桩的密度等。

2、如果桩体变形小于设计要求，可以进行桩体的强化处理，以提高桩体的稳定性。

3、同时根据检测结果，及时发现灌注桩的抗滑性异常，及时采取处理措施，以确保灌注桩施工的安全性。

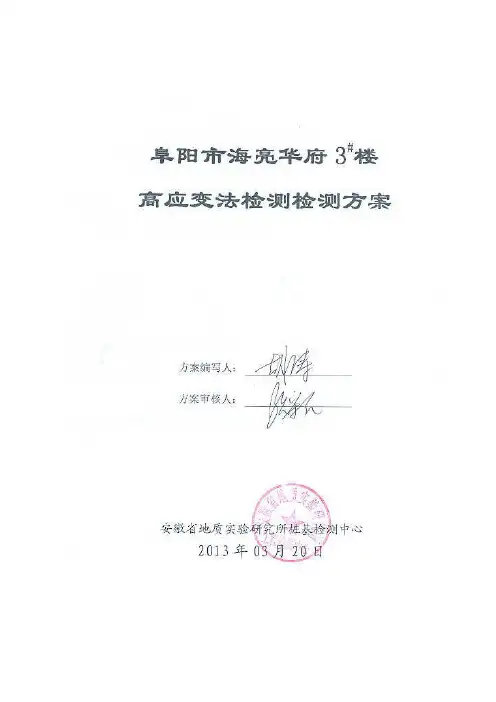

目录一、工程概况 (2)二、检测工作量及执行标准 (2)三、检测所需技术资料 (2)四、高应变法检测前期准备及实施细则 (2)1、高应变法检测前期准备2、高应变法检测实施细则五、试验、检测仪器设备 (4)六、试验、检测预期成果 (4)一、工程概况阜阳市海亮华府3#楼位于阜阳市淮河路南侧。

该工程基础设计为PHC-AB500(125)预应力管桩，桩长34m。

单桩竖向抗压承载力特征值为设计为2400kN。

二、检测工作量及执行标准根据《建筑基桩检测技术规范》JGJ106－2003的3.3.5条相关内容，阜阳市海亮华府3#楼采用高应变实测曲线拟合法进行工程桩的单桩承载力验收，检测桩数量不宜少于总桩数的5%，且不得少于5根，受检桩位可根据现场的可操作性确定。

三、试验、检测所需技术资料1、岩土工程勘察报告；2、基础设计平面图、桩位平面图；3、工程桩设计大样图、各型桩设计技术参数；4、受检桩的详细施工记录；5、明确技术要求（单桩竖向抗压静载试验和高应变法检测应明确受检桩的单桩竖向抗压承载力特征值的设计预估值或设计要求）。

四、高应变法检测前期准备及实施细则1、高应变法检测前期准备高应变法检测的前期现场准备工作请委托单位安排有关在现场作业的施工队配合完成。

由于高应变法检测将使用与单桩竖向抗压承载力相匹配的重锤，因此测试前场地不可大开挖，必须修好通往每根被检测桩的路，以保证重型汽车和汽车吊机能驶近被测桩。

1高应变检测桩位选定建议建设单位会同设计单位根据现场场地的可操作性和工程代表性按照规范JGJ106－2003的3.3.6条要求选取适当数量的工程桩进行高应变实测曲线拟合法单桩承载力检测。

2、高应变法单桩承载力检测实施细则2.1高应变法检测锤击落距高应变基桩检测时的锤击落距一般为60cm左右，试验使用的锤重为30kN，本次基桩高应变法检测锤击落距第一锤为60cm左右，其余为70cm 左右。

2.2高应变法检测试锤击数在桩头未被打裂时，不少于2锤。

桩基检测方案工程名称：建设单位：检测方法：低应变法、声波透射法、钻芯法及高应变法编制单位：编制人：审批人：编制日期：一、工程概况本项目位于广东省，采用冲孔灌注桩基础，桩径为φ1200～φ1800mm，设计混凝土强度为C35，总桩数为72根。

二、检测目的和依据2.1 检测依据根据国家行业标准《建筑基桩检测技术规范》JGJ106－2003,现提供基桩检测的详细施测方案。

2.2 检测目的根据相关规范、规程要求及本项目的特点，确定采用以下检测方法进行检测：（1）低应变法检测：目的是检测桩身结构完整性，并为高应变和钻芯检测桩确定桩位提供依据。

（2）声波透射法检测：目的是检测桩身结构完整性。

（3）钻芯法检测：目的是检验桩身砼质量、桩身砼强度是否满足设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩底持力层是否符合设计要求；施工记录桩长是否属实。

（4）高应变法检测：目的是检测单桩竖向抗压承载力是否满足设计要求。

三、检测项目和具体内容3.1 低应变检测3.1.1 检测数量根据本项目的要求，确定抽检数量为37根。

检测桩号由相关单位确定3.1.2 检测设备检测仪器采用岩海公司出产的RS-1616K(p)基桩动测仪。

3.1.3 检测原理基桩反射波法检测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的到时、幅值和波形特征，就能判断桩的完整性。

假设桩为一维线性弹性杆，其长度为L，横截面积为A，弹性模量为E,质量密度为ρ，弹性波速为C（C2 = E/ρ）,广义波阻抗为Z＝AρC，推导可得桩的一维波动方程：∂２u／∂t２＝C2∂２u/∂x2-R/ρA假设桩中某处阻抗发生变化，当应力波从介质I（阻抗为Z1）进入介质II(阻抗为Z2)时，将产生速度反射波Vr和速度透射波Vt。

令桩身质量完好系数β＝Z2／Z1，则有Vr=Vi×(1-β) ／(1+β)Vt=Vi×2／(1+β)缺陷的程度根据缺陷反射的幅值定性确定，缺陷位置根据反射波的时间tx由下式确定Lx=C×tx/23.1.4 技术要求1、检测桩头处理（由施工单位完成）（1）凿去桩顶浮浆、松散或破损部分，露出坚硬的混凝土表面，使桩顶表面平整干净无且无水。

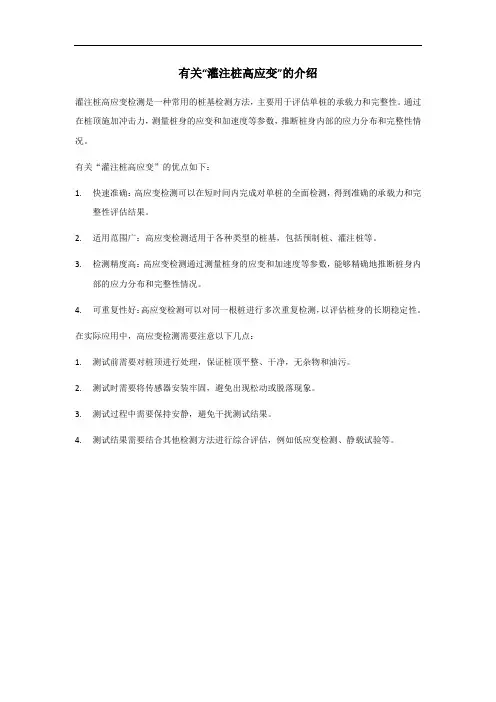

有关“灌注桩高应变”的介绍
灌注桩高应变检测是一种常用的桩基检测方法，主要用于评估单桩的承载力和完整性。

通过在桩顶施加冲击力，测量桩身的应变和加速度等参数，推断桩身内部的应力分布和完整性情况。

有关“灌注桩高应变”的优点如下：
1.快速准确：高应变检测可以在短时间内完成对单桩的全面检测，得到准确的承载力和完
整性评估结果。

2.适用范围广：高应变检测适用于各种类型的桩基，包括预制桩、灌注桩等。

3.检测精度高：高应变检测通过测量桩身的应变和加速度等参数，能够精确地推断桩身内
部的应力分布和完整性情况。

4.可重复性好：高应变检测可以对同一根桩进行多次重复检测，以评估桩身的长期稳定性。

在实际应用中，高应变检测需要注意以下几点：
1.测试前需要对桩顶进行处理，保证桩顶平整、干净，无杂物和油污。

2.测试时需要将传感器安装牢固，避免出现松动或脱落现象。

3.测试过程中需要保持安静，避免干扰测试结果。

4.测试结果需要结合其他检测方法进行综合评估，例如低应变检测、静载试验等。

桩基检测方案工程名称：建设单位：检测方法：低应变法、声波透射法、钻芯法及高应变法编制单位：编制人：审批人：编制日期：一、工程概况本项目位于广东省，采用冲孔灌注桩基础，桩径为φ1200～φ1800mm，设计混凝土强度为C35，总桩数为72根。

二、检测目的和依据2.1 检测依据根据国家行业标准《建筑基桩检测技术规范》JGJ106－2003,现提供基桩检测的详细施测方案。

2.2 检测目的根据相关规范、规程要求及本项目的特点，确定采用以下检测方法进行检测：（1）低应变法检测：目的是检测桩身结构完整性，并为高应变和钻芯检测桩确定桩位提供依据。

（2）声波透射法检测：目的是检测桩身结构完整性。

（3）钻芯法检测：目的是检验桩身砼质量、桩身砼强度是否满足设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩底持力层是否符合设计要求；施工记录桩长是否属实。

（4）高应变法检测：目的是检测单桩竖向抗压承载力是否满足设计要求。

三、检测项目和具体内容3.1 低应变检测3.1.1 检测数量根据本项目的要求，确定抽检数量为37根。

检测桩号由相关单位确定3.1.2 检测设备检测仪器采用岩海公司出产的RS-1616K(p)基桩动测仪。

3.1.3 检测原理基桩反射波法检测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的到时、幅值和波形特征，就能判断桩的完整性。

假设桩为一维线性弹性杆，其长度为L，横截面积为A，弹性模量为E,质量密度为ρ，弹性波速为C（C2 = E/ρ）,广义波阻抗为Z＝AρC，推导可得桩的一维波动方程：∂２u／∂t２＝C2∂２u/∂x2-R/ρA假设桩中某处阻抗发生变化，当应力波从介质I（阻抗为Z1）进入介质II(阻抗为Z2)时，将产生速度反射波Vr和速度透射波Vt。

令桩身质量完好系数β＝Z2／Z1，则有Vr=Vi×(1-β) ／(1+β)Vt=Vi×2／(1+β)缺陷的程度根据缺陷反射的幅值定性确定，缺陷位置根据反射波的时间tx由下式确定Lx=C×tx/23.1.4 技术要求1、检测桩头处理（由施工单位完成）（1）凿去桩顶浮浆、松散或破损部分，露出坚硬的混凝土表面，使桩顶表面平整干净无且无水。

1、适用范围：高应变法适用于检测基桩竖向抗压承载力和桩身完整性；对于预估Q-s曲线具有缓变型特征的大直径灌注桩，不宜采用高应变法进行竖向抗压承载力检测。

依据的技术文件《建筑地基基础检测规范》DBJ15-60-2008；《建筑基桩检测技术规范》JGJ106-2003。

2按项目概况表收集相关内容，并收集工程场地的地质典型柱状图。

3检查检测仪器的主要技术指标不应低于《基桩动测仪》JG/T3055表1的2级标准，检查检验仪器的标定日期。

仪器性能指标如下：4锤的重量应大于单桩竖向抗压承载力特征值的2.0-3.0%，桩长大于30m或桩径大于600mm时取高值。

仅用于判定桩身完整性时，锤的重量应大于单桩竖向抗压承载力特征值的0.30%且大于20kN。

5桩的灌入度可采用精密水准仪测定。

6被测桩桩顶应平整，桩头应有足够的强度确保冲击过程中不发生开裂和塑变。

重锤纵轴线应与桩身纵轴线基本重合。

7桩顶面与重锤之间应设置10-30mm厚的木板或胶木板，以免重锤击坏桩头。

8传感器的安装应符合以下规定：应变传感器与加速度器的中心应位于同一水平线上；同侧的应变传感器与加速度器的水平距离不宜大于80mm。

安装完毕后，传感器中心轴应与桩中心轴保持平行。

传感器的安装面的材质应均匀、密实、平整，并与桩轴线平行，否则应采用磨光机磨平。

安装螺栓的钻孔应与桩侧面垂直传感器应紧贴桩侧面，锤击时不得产生滑动。

安装后的传感器初始应变值应能保证锤击时的可测轴向变形余量为：混泥土桩＞±1000με，钢桩＞±1000με。

9出现下列情况之一时，宜重新试验：a 、实测力与速度曲线峰值比例失调时；b、两侧力信号峰值相差一倍以上时；c、传感器安装处混泥土开裂或出现严重塑性变形使力曲线明显未归零；d、四通道测试数据不全；e、测试波形紊乱。

10采用实测曲线拟合法判定桩承载力应符合下列规定：a、桩土力学模型物理意义明确应能放映桩土的实际力学状态。

桩基高应变检测技术1高应变检测的适用范围(1)打入式预制桩，打试桩时的打桩过程监测。

(2)施1前已开展单桩静载试验的一级建筑桩基的工程桩竖向抗压承载力和桩身完整性的检测。

(3)不复杂的二级建筑桩基、一级建筑桩基的工程桩竖向抗压承载力和桩身完整性的检测。

(4)一、二级建筑桩基静载试验校测的辅助检测。

另外，高成变杪测丰委用于耐工程没计'开展校验和为工程验收而开展的现场试聆，对多支盘灌注桩、大直径扩底桩、以及具有缓变形Q-S曲线的大直径灌注桩均不宜采用高应变法检测单桩竖向抗压承载力；对灌注桩及超长钢桩开展竖向抗压承载力检测时，应具有现场实测经验和本地区相近条件下的可靠比照验证资料。

2检测桩数由于工程桩是不允许不合格桩存在的，因此在开展检测时，不应简单地采用随机抽样的方式，而应根据打桩记录,经过综合分析，抽检那些估计质量可能较差的桩。

以提高检测结果的可靠度，减少工程隐患。

基桩的高应变动力检测有两种情况：一种是根据《建筑桩基技术规范》中的有关规定开展的例行检测，其检测桩数不宜少于总桩数的5虬并不得少于5根；另一种是发现桩基工程有质量问题，必须对桩基施工质量、承载能力作出总体评价时，应由有关方面协商，适当增加抽检桩数，一般不应少于总桩数的10虬并不应少于10根，必要时还应开展低应变动力检测普查基桩桩身构造的完整性。

3检测截面的选择传感器直接测到的信号是检测面上的应变和加速度的信号，要根据其他参数设定值计算后才能得到力和速度信号。

检测截面选择不当，如传感器过分靠近桩顶或在变截面附近,实测的应变不具代表性；传感器安装处局部社质量差，不利于传感器的固定，在锤击力作用下还可能产生严重的非弹性变形，同时截面的阻抗也估算不准等，都会影响承载力的计算结果。

4锤击设备的选取高应变动力检测基桩时，为了使桩土间产生一定的相对位移，需要在桩上作用有较大的能量，因此必须用重锤锤击桩顶。

对于预制桩（包括管桩），可以利用打桩机作为锤击装置开展试验；对于灌注桩，则需要选择专门的自由落锤锤击设备，包括锤体、导向架脱钩器等，调整锤重和锤的落距是关系到能否采集到合格有用信号（也就是试验成败）的关键。

基桩高应变动力检测作业指导书目录1.检测原理及适用范围............................. 错误!未定义书签。

2.检测依据标准................................... 错误!未定义书签。

3.检测目的....................................... 错误!未定义书签。

4.检测方法....................................... 错误!未定义书签。

5.仪器设备....................................... 错误!未定义书签。

6.检测前的准备工作............................... 错误!未定义书签。

收集和了解检测工程概况 ........................ 错误!未定义书签。

内业准备工作 .................................. 错误!未定义书签。

试桩抽检数量要求及检测开始时间 ................ 错误!未定义书签。

桩头加固处理 .................................. 错误!未定义书签。

7.现场检测流程................................... 错误!未定义书签。

资料填写 ...................................... 错误!未定义书签。

传感器安装 .................................... 错误!未定义书签。

桩垫设置 ...................................... 错误!未定义书签。

测试参数设定 .................................. 错误!未定义书签。

锤击设备的就位 ................................ 错误!未定义书签。

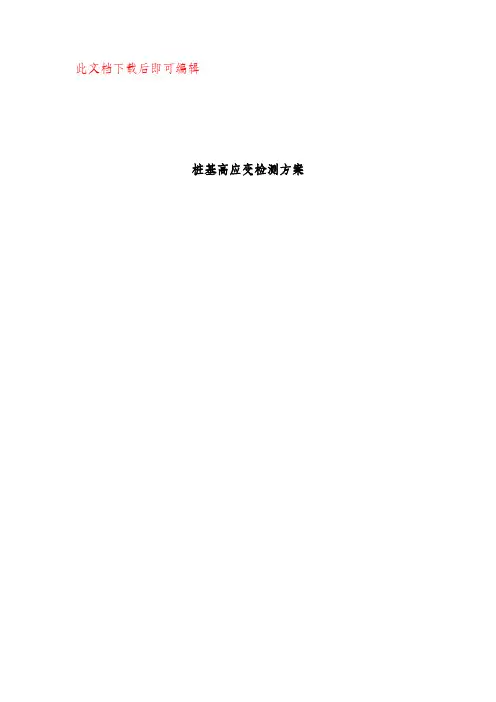

此文档下载后即可编辑桩基高应变检测方案******检测中心二00*年*月**日目录一、前言 (1)二、高应变检测 (1)一、前言**工程桩基检测位于***。

二、高应变检测2.1 检测目的高应变检测目的是检测工程桩的竖向抗压承载力和桩身结构完整性，并对基桩的质量进行评价。

2.2 检测标准及数量规定本次试验按照中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ106-2003），根据规范规定，高应变检测数量不少于总桩数的5%，且不少于5根。

2.3 仪器设备及基本原理本次检测仪器采用美国桩基动力学公司生产的PDA打桩分析仪(PAL型)，检测示意图如图3。

高应变动力试桩的基本原理是：用重锤冲击桩顶，使桩-土产生足够的相对位移，以充分激发桩周土阻力和桩端支承力，通过安装在桩顶以下桩身两侧的力和加速度传感器接收桩的应力波信号，应用应力波理论分析处理力和速度时程曲线，从而判定桩的承载力和评价桩身质量完整性。

设桩为一维线弹性杆，测点下桩长为L，桩身横截有效面积为A，桩材弹性模量为E，桩材质量密度为ρ，桩身内弹性波速为C（C2=E/ρ），广义波阻抗为Z=AρC；其桩身应力应变关系可写为：σ⋅ε=Eε⋅FA⋅=E假设土阻力是由静阻力和动阻力两部分组成：R=Rs+Rd推导可得桩的一维波动方程：A R x u c t u ρ-∂∂=∂∂22222分析方法采用Case 法和实测曲线拟合法：记冲击速度峰值对应时间为t1,t2=t1+2L/C 为桩底反射对应时间，根据实测的力曲线F(t),速度曲线V(t)推导可得Case 法判定桩的承载力的计算公式为：)]()()[1(21)]()()[1(212211t ZV t F J t ZV t F J R C C C -+++-=对于等截面桩，桩顶下第一个缺陷对应的完整性系数由下式计算：)()()()(11x x x t F t F t F R t F ↑-↓↑+-↓=β其中：2/)](·)([)(2/)](·)([)(111x x x t V Z t F t F t V Z t F t F -=↑+=↓Rx —缺陷点X 以上的桩周土阻力； 桩身缺陷位置可根据缺陷反射波的对应时间tx 由下式确定： Lx=C ·(tx-t1)/2实测曲线拟合法采用了较复杂的桩—土力学模型，选择实测力或速度或上行波作为边界条件进行拟合，拟合完成时计算曲线应与实测曲线基本吻合，桩侧土摩阻力应与地质资料基本相符，贯入度的计算值应与实测值基本吻合，从而获得桩的竖向承载力和桩身完整性。

岩土检测有限公司GEOHWA-PI/C5-33 作业指导书第 1 页共 3 页10、高应变法检测实施细则第Ⅱ版第0 次修订颁发日期：2011年10月20日1、适用范围：高应变法适用于检测基桩竖向抗压承载力和桩身完整性；对于预估Q-s曲线具有缓变型特征的大直径灌注桩，不宜采用高应变法进行竖向抗压承载力检测。

依据的技术文件《建筑地基基础检测规范》DBJ15-60-2008；《建筑基桩检测技术规范》JGJ106-2003。

2按项目概况表收集相关内容，并收集工程场地的地质典型柱状图。

3检查检测仪器的主要技术指标不应低于《基桩动测仪》JG/T3055表1的2级标准，检查检验仪器的标定日期。

仪器性能指标如下：名称规格型号生产厂家主要性能指标动测仪RS-1616K(S) 武汉岩海公司通道数：4道；A/D转换16位；浮点增益12位；动态范围136db；频响范围0.1Hz—15kHz；线性误差<1‰，工作时间>12小时。

4锤的重量应大于单桩竖向抗压承载力特征值的2.0-3.0%，桩长大于30m或桩径大于600mm时取高值。

仅用于判定桩身完整性时，锤的重量应大于单桩竖向抗压承载力特征值的0.30%且大于20kN。

5桩的灌入度可采用精密水准仪测定。

6被测桩桩顶应平整，桩头应有足够的强度确保冲击过程中不发生开裂和塑变。

重锤纵轴线应与桩身纵轴线基本重合。

7桩顶面与重锤之间应设置10-30mm厚的木板或胶木板，以免重锤击坏桩头。

岩土检测有限公司GEOHWA-PI/C5-33作业指导书第 2 页共 3 页10、高应变法检测实施细则第Ⅱ版第0 次修订颁发日期：2011年10月20日8传感器的安装应符合以下规定：应变传感器与加速度器的中心应位于同一水平线上；同侧的应变传感器与加速度器的水平距离不宜大于80mm。

安装完毕后，传感器中心轴应与桩中心轴保持平行。

传感器的安装面的材质应均匀、密实、平整，并与桩轴线平行，否则应采用磨光机磨平。

灌注桩高应变检测谈到高应变检测，现阶段，我国建筑行业对灌注桩高应变检测有什么规定？基本规定情况怎么样？以下是中国下面整理灌注桩高应变检测专业建筑术语相关内容，基本情况如下：首先我们了解灌注桩高应变检测基本概况：高应变检测，用重锤冲击桩顶，实测桩顶部的速度和力时程曲线，通过波动理论分析，对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。

灌注桩高应变检测基本规定：桩基检测高应变的方法：适用于检测基桩的竖向抗压承载力和桩身完整性；监测预制桩打入时的桩身应力和锤击能量传递比，为沉桩工艺参数及桩长选择提供依据。

高应变法的主要功能是判定单桩竖向抗压承载力是否满足设计要求。

这里所说的承载力是指在桩身强度满足桩身结构承载力的前提下，得到的桩周岩土对桩的抗力(静阻力)。

所以要得到极限承载力，应使桩侧和桩端岩土阻力充分发挥，否则不能得到承载力的极限值，只能得到承载力检测值。

与低应变法检测的快捷、廉价相比，高应变法检测桩身完整性虽然是附带性的，但由于其激励能量和检测有效深度大的优点，特别在判定桩身水平整合型缝隙、预制桩接头等缺陷时，能够在查明这些缺陷是否影响竖向抗压承载力的基础上，合理判定缺陷程度。

当然，带有普查性的完整性检测，采用低应变法更为恰当。

高应变检测技术是从打入式预制桩发展起来的，试打桩和打桩监控属于其特有的功能，是静载试验无法做到的。

桩基检测的定义：根据建筑基桩检测技术规范JGJ106-2003第2.1.6条，低应变：采用低能量瞬态或稳态激励方式在桩顶激励，实测桩顶速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，对桩身完整性进行判断的检测方法。

第2.1.7条，高应变：用重锤冲击桩顶，实测桩顶部的速度和力时程曲线，通过波动理论分析，对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。

下面提醒：。

高应变法1 适用范围1.1本方法适用于检测基桩的竖向抗压承载力和桩身完整性；监测预制桩打入时的桩身应力和锤击能量传递比，为选择沉桩工艺参数及桩长提供依据。

1.2进行灌注桩的竖向抗压承载力检测时，应具有现场实测经验和本地区相近条件下的可靠对比验证资料。

1.3对于大直径扩底桩和预估Q-s曲线具有缓变型特征的大直径灌注桩，不宜采用本方法进行竖向抗压承载力检测。

2 仪器设备2.1检测仪器的主要技术性能指标不应低于现行行业标准《基桩动测仪》JG/T 3055规定的2级标准，且应具有保存、显示实测力与速度信号处理与分析的功能。

2.2锤击设备应具有稳固的导向装置；打桩机械或类似的装置（导杆式柴油锤除外）都可作为锤击设备。

2.3高应变检测用重锤应材质均匀、形状对称、锤底平整，高径（宽）比不得小于1，并采用铸铁或铸钢制作。

当采取自由落锤安装加速度传感器的方式实测锤击力时，重锤应整体铸造且高径（宽）比应为1.0～1.5范围内。

2.4进行高应变承载力检测时，锤的重量应大于预估单桩极限承载力的1.0%~1.5%，混凝土桩的桩径大于600mm或桩桩长大于30m时取高值。

2.5桩的贯入度可采用精密水准仪等仪器测定。

3 现场检测3.1检测前的准备工作，应符合下列规定：1 预制桩承载能力的时间效应应通过复打确定。

2 桩顶面应平整，桩顶高度应满足锤击装置的要求，桩锤重心应与桩顶对中，锤击装置架立应垂直；3 对不能承受锤击的桩头应进行加固处理，混凝土桩的桩头处理应符合本规范附录B的规定；4 传感器的安装应符合本规范附录F的规定；5 桩头顶部应设置桩垫，桩垫可采用10mm～30mm厚的木板或胶合板等材料。

3.2参数设定和计算应符合下列规定：1 采样时间间隔宜为50μs～200μs，信号采样点数不宜少于1024点；2 传感器的设定值应按计量检定或校准结果设定；3 自由落锤安装加速度传感器测力时，力的设定值由加速度传感器设定值与重锤质量的乘积确定；4 测点处的桩截面尺寸应按实际测量确定；5 测点以下桩长和截面积可采用设计文件或施工记录提供的数据作为设定值；6 桩身材料质量密度应按表3.2取值；表3.2 桩身材料质量密度（t/m3）7 桩身波速可结合本地经验或按同场地同类型已检桩的平均波速初步设定，现场检测完成后应按本规范第4.3条进行调整；8 桩身材料弹性模量应按下式计算：2E（3.2）=ρ∙c式中：E——桩身材料弹性模量（kPa）；c ——桩身应力波传播速度（m/s）；ρ——桩身材料质量密度（t/m3）。

灌注桩高应变检测方法
灌注桩高应变检测通常采用应变计监测法，包括两种方法：电阻式应变计和光纤应变计。

这些应变计都可以通过连接检测仪器进行实时数据采集和数据处理。

1. 电阻式应变计检测法
电阻式应变计是一种使用金属电阻片或导线制成的电学测量器，它可以测量杆件或整体结构的应变。

该方法通常在桩的表面或埋藏在桩内的混凝土中，采用电阻式应变计进行实时数据记录。

当桩发生应变时，电阻式应变计中的金属电阻片或导线的电阻值也会发生变化，这意味着应变计可以提供有关桩应力和变形的信息。

2. 光纤应变计检测法
光纤应变计是一种基于光学原理制成的传感器，通过将光纤纤芯中的光信号与其周围的物理量（如应变、温度）相互作用，实现对结构应力应变、温度等参数的监测。

该方法通常在灌注桩的混凝土中嵌入光纤应变计，检测桩的变形情况。

在桩发生应变时，光纤应变计中的光信号也会发生变化，这可以提供与电阻式应变计相同的应力和变形信息。

总之，通过电阻式应变计和光纤应变计进行灌注桩高应变检测，可以提供准确、可靠的结果，有助于为灌注桩的质量控制和结构健康监测提供重要依据。

灌注桩高应变检测方案目录一、工程概况 (1)二、方案编制依据 (1)三、试验目的、部位和数量 (1)四、试验区地质概况 (2)五、检测桩接桩施工方法及试验休止时间要求 (2)六、高应变动测法试验方法 (2)七、检测仪器与设备 (4)八、检测结果的分析和判断 (5)九、试验进度及成果提交 (6)十、试验配合要求 (6)十一、安全措施 (6)十二、增加工程量 (7)一、工程概况宁波-舟山港穿山疏港高速衔接段白中线跨线大桥工程位于宁波市北仑区穿山半岛厚墩村边的白中线上公路上。

桥全长486.02m，桥轴线与主线的交角为110度。

本桥上部全桥共4联：3x20+5x30+5x30+4x30m；上部结构第一联采用普通钢筋混凝土连续箱梁，其余联采用装配式预应力混凝土连续箱梁，先简支后连续；下部结构采用柱式墩，墩台采用桩基础及扩大基础。

全桥共设置钻孔灌注桩20根，其中桥台基桩2根，桥墩基桩18根，桩采用直径为φ1500和φ1600mm。

桩基均采用嵌岩桩，单桩设计承载力为5000KN。

委托宁波市交通建设工程试验检测中心有限公司对该工程的桩基进行高应变动测试验，根据检测中心制定的试验检测方案，我项目部配合进行检测前的相关准备工作，具体内容如下。

二、方案编制依据1、：交通部《公路工程基桩动测技术规程》（JTG/TF81-01-2004）；2、由设计单位“中交远洲交通科技集团有限公司”提出的基桩检测要求。

三、试验目的、部位和数量1、试验目的本工程钻孔灌注桩的高应变检测目的是检测工程桩的竖向抗压承载力和桩身结构完整性，并对基桩的质量进行评价。

2、试验部位、数量根据规范规定及设计要求，经业主、监理现场确认后，确定本次钻孔灌注桩的高应变检测数量为5根，具体桩位见下表：四、试验区地质概况根据“宁波冶金勘察设计研究股份有限公司”提供的地质报告，该场地地层土分布如下：①1层：杂填土①2层：素填土②层：粘土③层：淤泥质粉质粘土④层：淤泥质粘土⑤层：粘土⑥1层:全风化熔结凝灰岩⑥2层：强风化熔结凝灰岩⑥3层：中等风化熔结凝灰岩层⑥4层：微风化熔结凝灰岩工程桩选定持力层在第○63层或○64层。

灌注桩高应变动力试桩法现场测试
及桩帽制作要求
一、施工准备
（一）桩头处理
1、桩顶浮浆打掉，驳接面混凝土强度要达到设计强度，并要清洗干净；保留原桩身
钢筋，使主筋进入桩帽。

2、用C40(或更高标高)砼，加早强剂、减水剂捣制桩帽，桩帽内布竖向钢筋、环形
箍筋，并在桩帽顶布钢筋网三层，规格结构、尺寸如图所示。

3、试桩尺寸如图二所示：
①驳接面深<1.5D时，坑底到驳接面要求保持50cm高。

②驳接面深>1.5D时，桩帽顶应高于坑底1.5D。

4、场地要能进入50t吊车，且停车后，要求车尾到要测桩距≤6米。

（二）场地要求
1、场地要三通一平，即修通道路、桥梁，接通电源，平整场地，保证50t吊车能停靠在检测桩附近。

2、工地应准备好220V电源及若干桩头垫板。

二、检测时间要求及资料提供要求
被检测灌注桩及其桩帽的龄期不小于14天，或其预留试件强度代表值不低于30MPa。

提供桩径、桩长（打掉浮浆后的有效桩长及入土桩长）、桩龄、混凝土强度等级、设计承载力、打桩记录、标注了桩号的桩位图、工程地质勘察报告等资料。
