一、 填空题（20分，每空1分）1.测试技术是测量和实验技术的统称。
工程测量可分为 静态测量 和 动态测量 。
2.测量结果与 被测真值 之差称为 测量误差 。
3.将电桥接成差动方式习以提高 灵敏度 ，改善非线性，进行 温度 补偿。
4.为了 补偿 温度变化给应变测量带来的误差，工作应变片与温度补偿应变片应接在相邻 桥臂上。
5．调幅信号由载波的 幅值携带信号的信息，而调频信号则由载波的 频率 携带信号的信息。
6．绘制周期信号()x t 的单边频谱图，依据的数学表达式是 傅氏三角级数中的各项系数 ，而双边频谱图的依据数学表达式是 傅氏复指数级数中的各项系数 。
7．信号的有效值又称为 均方根值 ，有效值的平方称为 均方值2ψ ，它描述测试信号的强度(信号的平均功率)。
8．确定性信号可分为周期信号和非周期信号两类，前者频谱特点是 离散的 ，后者频谱特点是 连续的 。
9.为了求取测试装置本身的动态特性，常用的实验方法是 频率响应法 和 阶跃响应法 。
10.连续信号()x t 与0()t t δ-进行卷积其结果是：0()()x t t t δ*-= 0()x t t - 。
其几何意义是 把原函数图像平移至0t 位置处 。
二、 选择题（20分，每题2分）1．直流电桥同一桥臂增加应变片数时，电桥灵敏度将(C)。
A ．增大B ．减少 C.不变 D.变化不定2．调制可以看成是调制信号与载波信号(A)。
A 相乘B ．相加C ．相减 D.相除3．描述周期信号的数学工具是(D)。
A ．相关函数B ．拉氏变换C ．傅氏变换 D.傅氏级数4．下列函数表达式中，(B)是周期信号。
A ．5cos100()00t t x t t π⎧≥⎪=⎨⎪<⎩当当B ．()20cos20()at x t e t t π-=-∞<<+∞C ．()5sin 2010cos10()x t t t t ππ=+-∞<<+∞5．时域信号的时间尺度压缩时，则其频带的变化为(B)。

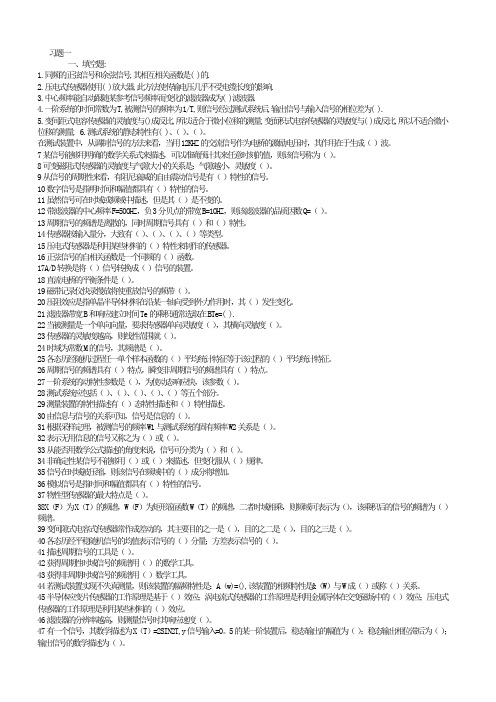

习题一一、填空题:1.同频的正弦信号和余弦信号,其相互相关函数是( )的.2.压电式传感器使用( )放大器,此方法使传输电压几乎不受电缆长度的影响.3.中心频率能自动跟随某参考信号频率而变化的滤波器成为( )滤波器.4.一阶系统的时间常数为T,被测信号的频率为1/T,则信号经过测试系统后,输出信号与输入信号的相位差为( ).5.变间距式电容传感器的灵敏度与()成反比,所以适合于微小位移的测量.变面积式电容传感器的灵敏度与( )成反比,所以不适合微小位移的测量.6.测试系统的静态特性有( )、（）、（）。
在测试装置中，从调制信号的方法来看，当用12KHZ的交流信号作为电桥的激励电压时，其作用在于生成（）波。
7某信号能够用明确的数学关系式来描述，可以准确预计其来任意时刻的值，则该信号称为（）。
8可变磁阻式传感器的灵敏度与气隙大小的关系是：气隙越小，灵敏度（）。
9从信号的周期性来看，有阻尼衰减的自由震动信号是有（）特性的信号。
10数字信号是指明时间和幅值都具有（）特性的信号。
11虽然信号可在时域或频域中描述，但是其（）是不变的。
12带滤波器的中心频率F=500HZ，负3分贝点的带宽B=10HZ，则该滤波器的品质因数Q=（）。
13周期信号的频谱是离散的，同时周期信号具有（）和（）特性。
14传感器按输入量分，大致有（）、（）、（）、（）等类型。
15压电式传感器是利用某些材料的（）特性来制作的传感器。
16正弦信号的自相关函数是一个同频的（）函数。
17A/D转换是将（）信号转换成（）信号的装置。
18直流电桥的平衡条件是（）。
19磁带记录仪快录慢放将使重放信号的频带（）。
20压阻效应是指单晶半导体材料在沿某一轴向受到外力作用时，其（）发生变化。
21滤波器带宽B和响应建立时间Te的乘积通常选取在BTe=( ).22当被测量是一个单向向量，要求传感器单向灵敏度（），其横向灵敏度（）。
23传感器的灵敏度越高，则线性范围就（）。
一、 填空题（20分，每空1分）1.测试技术是测量和实验技术的统称。
工程测量可分为 静态测量 和 动态测量 。
2.测量结果与 被测真值 之差称为 测量误差 。
3.将电桥接成差动方式习以提高 灵敏度 ，改善非线性，进行 温度 补偿。
4.为了 补偿 温度变化给应变测量带来的误差，工作应变片与温度补偿应变片应接在 相邻 桥臂上。
5．调幅信号由载波的 幅值携带信号的信息，而调频信号则由载波的 频率 携带信号的信息。
6．绘制周期信号()x t 的单边频谱图，依据的数学表达式是 傅氏三角级数中的各项系数 ，而双边频谱图的依据数学表达式是 傅氏复指数级数中的各项系数 。
7．信号的有效值又称为均方根值，有效值的平方称为 均方值2ψ，它描述测试信号的强度(信号的平均功率)。
8．确定性信号可分为周期信号和非周期信号两类，前者频谱特点是离散的，后者频谱特点是连续的。
9.为了求取测试装置本身的动态特性，常用的实验方法是频率响应法和 阶跃响应法。
10.连续信号()x t 与0()t t δ-进行卷积其结果是：0()()x t t t δ*-= 0()x t t -。
其几何意义是 把原函数图像平移至0t 位置处 。
二、 选择题（20分，每题2分）1．直流电桥同一桥臂增加应变片数时，电桥灵敏度将(C)。
A ．增大 B ．减少 C.不变 D.变化不定 2．调制可以看成是调制信号与载波信号(A)。
A 相乘 B ．相加 C ．相减 D.相除 3．描述周期信号的数学工具是(D)。
A ．相关函数B ．拉氏变换C ．傅氏变换 D.傅氏级数 4．下列函数表达式中，(B)是周期信号。
A ．5cos100()0tt x t t π⎧≥⎪=⎨⎪<⎩当当B ．()20cos20()atx t et t π-=-∞<<+∞C ．()5sin 2010cos10()x t t tt ππ=+-∞<<+∞5．时域信号的时间尺度压缩时，则其频带的变化为(B)。
一、填空题（20分，每空1分）1.测试技术是测量和实验技术的统称。
工程测量可分为静态测量和动态测量。
2.测量结果与被测真值之差称为测量误差。
3.将电桥接成差动方式习以提高灵敏度，改善非线性，进行温度补偿。
4.为了补偿温度变化给应变测量带来的误差，工作应变片与温度补偿应变片应接在相邻桥臂上。
5．调幅信号由载波的幅值携带信号的信息，而调频信号则由载波的频率携带信号的信息。
6．绘制周期信号的单边频谱图，依据的数学表达式是 xx三角级数中的各项系数，而双边频谱图的依据数学表达式是 xx复指数级数中的各项系数。
7．信号的有效值又称为均方根值，有效值的平方称为均方值，它描述测试信号的强度(信号的平均功率)。
8．确定性信号可分为周期信号和非周期信号两类，前者频谱特点是离散的，后者频谱特点是连续的。
9.为了求取测试装置本身的动态特性，常用的实验方法是频率响应法和阶跃响应法。
10.连续信号与进行卷积其结果是：。
其几何意义是把原函数图像平移至位置处。
二、选择题（20分，每题2分）1．直流电桥同一桥臂增加应变片数时，电桥灵敏度将(C)。
A．增大B．减少C.不变 D.变化不定2．调制可以看成是调制信号与载波信号(A)。
A相乘B．相加C．相减D.相除3．描述周期信号的数学工具是(D)。
A．相关函数B．xx变换C．xx变换 D.xx级数4．下列函数表达式中，(B)是周期信号。
A．B．C．5．时域信号的时间尺度压缩时，则其频带的变化为(B)。
A．频带变窄、幅值增高 B．频带变宽、幅值压低C．频带变窄、幅值压低 D．频带变宽、幅值增高6．非线性度是表示定度曲线(A)的程度。
A．偏离其拟合直线B．接近真值C．正反行程的不重合7．一般来说，测试系统的灵敏度越高，则其测量范围(B)。
A．越宽B．越窄C．不变8.下列哪一种敏感元件不属于弹性式压力敏感元件（D）A.xx管B．膜片C．波纹管D．电阻应变片9.对于单向应力状态的测量，贴应变片时，应变片的方向与主应力方向应该相交成（A）A.0°B．45°C．90°D．30°10．二阶装置引入合适阻尼的目的是（C）。
一、选择题 1、 差动式变极距式电容传感器的灵敏度是变极距式传感器的 A 倍.A 2B 3C 、4D 5 2、 信号有多种类型，从分析域上看，经典的分析方法有 __D ______ 和 _______ 。
A 、时域法，相频法 B 时域法，幅频法 C 、相频法，幅频法 D 时域法，频域法 3、 压电式传感器的转换原理是利用晶体材料的 __B —。
A 电阻应变效应 B 压电效应 C 、电磁感应 D 霍尔效应 4、 传感器的静态特性中，输出量的变化量与引起此变化的输入量的变化量之比称为 A 线性度 B 、灵敏度 C 、稳定性 D 回程误差 5、 若电容式传感器在真空中，其覆盖板面为一圆形， r=20cm,极板间距d=2mm 其电容量为: 者E 是错的 。
A 1.11 X 10八-9 B 、1.11 X 10A-15 C 、3.27 X 10^-96、 信息与信号二者间关系是 ___ C D 3.27 X 10A-9 A 、信息与信号相同B 、信息包含信号 C 、信息在信号之中7、 当两信号的互相关函数在10有峰值，表明其中一个信号和另一个信号时移 A 最低 B 、最高 C 适中 D —般 &传感器的灵敏度越高，意味着传感器所能感知的A 被测量B 、输出量C 、频率特性9、测试工作的任务主要是要从复杂的信号中提取 rA 干扰噪声信号厂 10、时域信号的时移，贝U 频谱变化为( rA 扩展B 压缩 厂 B 、正弦信号 " )C 、不变 __ a__ 小。
D 显示值 () C 、有用信号11、记录磁带快录慢放，放演信号的频谱带宽() r ' ' 答案D 信息与信号无关 t o 时，相关程度 ____ B 」 D 频域信号 A 变窄，幅值压低厂 C 扩展，幅值增高挣 12、用二阶系统作测量装置时，为获得较宽的工作频率范围，则系统的阻尼比应r' ''B 、扩展，幅值压低D 变窄，幅值增高 B 愈小愈好厂 C 、接近1/2 a A 愈大愈好广 13、对二阶系统输入信号x(t)=A1sinw1t+A2sinw2t,则系统稳态输出方程的通式为() r ''(0.6 — 0.8 )C A A1sin(w1t+ © 1) +A2sin(w2t+ 伸 2) C A1, sinw1t+A2，sinw2t 14、概率密度函数提供了随机信号( r B 、A1A2sinwltsinw2tD A! sin (w1t+ ^1) +A2 sin (w2t+© 2，) )的信息 B 沿幅值域分布 D 强度方面 A 沿频域分布冷C 沿时域分布 厂 15、在测量位移的传感器中，符合非接触测量，而且不受油污等介质影响的是 r16、 r厂 A 电容式只使在fe i 〜fe 2间频率的信号通过，应采用( A 带阻挣 厂B 、压电式C 、电阻式挣 C 、高通广D 电涡流式 )滤波器 D 低通 17、在选用振子时，除了使阻尼比接近0 . 7外，应使被测正弦信号的最高频率 fm()振动子的固有频率fnrB 、＞2倍冷C C 、w(0 . 5 - 0 . 6)D <0 .1 倍18、为使电缆的长度不影响压电式传感器的灵敏度，应选用（ ）放大器。
机械工程测试技术习题课后题解答(总17页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1 求周期方波的傅立叶级数（复指数函数形式），画出|cn|-和-图。
(1)方波的时域描述为：(2) 从而：2 . 求正弦信号的绝对均值和均方根值。
(1)(2)3.求符号函数和单位阶跃函数的频谱解：(1)因为不满足绝对可积条件，因此，可以把符合函数看作为双边指数衰减函数：其傅里叶变换为：(2)阶跃函数：4. 求被截断的余弦函数的傅里叶变换。
解： (1)被截断的余弦函数可以看成为：余弦函数与矩形窗的点积，即：(2)根据卷积定理，其傅里叶变换为：5.设有一时间函数f(t)及其频谱如图所示。
现乘以余弦函数cos0t（0>m）。
在这个关系中函数f(t)称为调制信号，余弦函数cos0t称为载波。
试求调幅信号的f(t)cos0t傅氏变换，并绘制其频谱示意图。
又：若0<m将会出现什么情况解：(1)令(2) 根据傅氏变换的频移性质，有：频谱示意图如下：(3) 当0<m时，由图可见，出现混叠，不能通过滤波的方法提取出原信号f(t)的频谱。
6.求被截断的余弦函数的傅立叶变换。
解：方法一：方法二： (1)其中为矩形窗函数，其频谱为：(2)根据傅氏变换的频移性质，有：第二章4. 求指数衰减函数的频谱函数，（）。
并定性画出信号及其频谱图形。
解：（1）求单边指数函数的傅里叶变换及频谱（2）求余弦振荡信号的频谱。
利用函数的卷积特性,可求出信号的频谱为其幅值频谱为a a`b b`c c`题图信号及其频谱图注：本题可以用定义求，也可以用傅立叶变换的频移特性求解。
5 一线性系统，其传递函数为，当输入信号为时，求：（1）；（2）；（3）；（4）。
解：(1) 线性系统的输入、输出关系为：已知，则由此可得：(2) 求有两种方法。
其一是利用的傅立叶逆变换；其二是先求出，再求，其三是直接利用公式求。
机械工程测试技术基础习题解答教材：机械工程测试技术基础，熊诗波 黄长艺主编，机械工业出版社，2006年9月第3版第二次印刷。
绪 论0-1 叙述我国法定计量单位的基本内容。
解答：教材P4~5，二、法定计量单位。
0-2 如何保证量值的准确和一致？ 解答：（参考教材P4~6，二、法定计量单位~五、量值的传递和计量器具检定） 1、对计量单位做出严格的定义； 2、有保存、复现和传递单位的一整套制度和设备； 3、必须保存有基准计量器具，包括国家基准、副基准、工作基准等。
3、必须按检定规程对计量器具实施检定或校准，将国家级准所复现的计量单位量值经过各级计算标准传递到工作计量器具。
0-3 何谓测量误差？通常测量误差是如何分类表示的？ 解答：（教材P8~10，八、测量误差）0-4 请将下列诸测量结果中的绝对误差改写为相对误差。
①1.0182544V±7.8μV ②(25.04894±0.00003)g ③(5.482±0.026)g/cm 2 解答： ①-667.810/1.01825447.6601682/10±⨯≈±②60.00003/25.04894 1.197655/10±≈±③0.026/5.482 4.743±≈‰ 0-5 何谓测量不确定度？国际计量局于1980年提出的建议《实验不确定度的规定建议书INC-1(1980)》的要点是什么？ 解答： (1)测量不确定度是表征被测量值的真值在所处量值范围的一个估计，亦即由于测量误差的存在而对被测量值不能肯定的程度。
(2)要点：见教材P11。
0-6为什么选用电表时，不但要考虑它的准确度，而且要考虑它的量程？为什么是用电表时应尽可能地在电表量程上限的三分之二以上使用？用量程为150V 的0.5级电压表和量程为30V 的1.5级电压表分别测量25V 电压，请问哪一个测量准确度高？ 解答： (1)因为多数的电工仪表、热工仪表和部分无线电测量仪器是按引用误差分级的（例如，精度等级为0.2级的电表，其引用误差为0.2%），而 引用误差=绝对误差/引用值其中的引用值一般是仪表的满度值(或量程)，所以用电表测量的结果的绝对误差大小与量程有关。
《机械工程测试技术》习题课一、填空题1．时间常数τ是一阶传感器动态特性参数，时间常数τ越小，响应越快，响应曲线越接近于输入阶跃曲线。
2．满足测试装置不失真测试的频域条件是幅频特性为一常数和相频特性与频率成线性关系。
3．电荷放大器常用做压电传感器的后续放大电路，该放大器的输出电压与传感器产生的电荷量成正比，与电缆引线所形成的分布电容无关。
4．信号当时间尺度在压缩时，则其频带变宽其幅值变小。
5．当测量较小应变值时，应选用电阻应变效应工作的应变片，而测量大应变值时，应选用压阻效应工作的应变片，后者应变片阻值的相对变化主要由材料电阻率的相对变化来决定。
6．电感式和电容式传感器常采用差动方式，不仅可提高灵敏度，且能改善或消除非线性。
7. 电涡流传感器是利用金属材料的电涡流效应工作，可分为低频透射式和高频反射式两种，其中前者常用于材料厚度的测量。
8．在调制解调技术中，将控制高频振荡的低频信号称为调制波，载送低频信号的高频振荡信号称为载波，将经过调制过程所得的高频振荡波称为已调制波。
9. RC低通滤波器中的RC值越大，则其上限截止频率越小。
10.频率混叠是由于采样频率过低引起的，泄漏则是由于信号截断所引起的。
11.作为传感器的核心部件，直接感受被测物理量并对其进行转换的元件称为敏感元件。
12.在外力作用下，金属应变式传感器主要产生几何尺寸变化，而压阻式传感器主要是电阻率发生变化，两者都引起电阻值发生变化。
13. 描述一阶系统动态特性的参数是时间常数，其值越小，则该系统频带越宽，响应越快。
二、选择题1．离散、周期的时域信号频谱的特点是（C ）的。
A非周期、离散B非周期、连续C、周期、离散D周期、连续2．按传感器能量源分类，以下传感器不属于能量控制型的是（C ）。
A 电阻传感器B 电感传感器C 光电传感器D 电容传感器3．变磁通感应式传感器在测量轴的转速时，其齿盘应采用（B ）材料制成。
A 金属B 导磁C 塑料D 导电4．测试装置能检测输入信号的最小变化能力，称为（D ）。
目录第一章习题 (2)参考答案 (7)典型例题 (10)第二章习题 (22)参考答案 (25)典型例题 (26)第三章习题 (40)参考答案 (43)典型例题 (44)第四章习题 (52)参考答案 (57)典型例题 (58)第五章习题 (66)参考答案 (70)典型例题 (71)第一章习题一、 选择题1.描述周期信号的数学工具是（ ）。
.A.相关函数 B.傅氏级数 C. 傅氏变换 D.拉氏变换2. 傅氏级数中的各项系数是表示各谐波分量的（ ）。
A.相位B.周期C.振幅D.频率3.复杂的信号的周期频谱是（ ）。
A ．离散的 B.连续的 C.δ函数 D.sinc 函数4.如果一个信号的频谱是离散的。
则该信号的频率成分是（ ）。
A.有限的B.无限的C.可能是有限的，也可能是无限的5.下列函数表达式中，（ ）是周期信号。
B.()5sin 2010cos10)x t t t t ππ=+ (-∞<<+∞C.()20cos 20()at x t e t t π-= -∞<<+∞6.多种信号之和的频谱是（ ）。
A. 离散的B.连续的C.随机性的D.周期性的７.描述非周期信号的数学工具是（ ）。
A.三角函数B.拉氏变换C.傅氏变换D.傅氏级数８.下列信号中，（ ）信号的频谱是连续的。
A.12()sin()sin(3)x t A t B t ωϕωϕ=+++B.()5sin 303sin x t t =+C.0()sin at x t e t ω-=⋅９.连续非周期信号的频谱是（ ）。
A.离散、周期的B.离散、非周期的C.连续非周期的D.连续周期的10.时域信号，当持续时间延长时，则频域中的高频成分（ ）。
A.不变B.增加C.减少D.变化不定11.将时域信号进行时移，则频域信号将会（ ）。
A.扩展B.压缩C.不变D.仅有移项12.已知 ()12sin ,()x t t t ωδ=为单位脉冲函数，则积分()()2x t t dt πδω∞-∞⋅-⎰的函数值为（ ）。
第一章 绪论1、列举出一些农业工程中应用测试技术的例子。
2、写一篇关于位移、速度、温度、力或应变测量系统的构成和测量过程的简短报告。
3、何谓测量误差？通常测量误差是如何分类、表示的？4、为什么是用测量仪器时，不仅要考虑其准确度，而且要考虑其量程？第二章 测试装置基本特性1、填空题1) 某一阶系统的频率响应函数为121)(+=ωωj j H ，输入信号2sin)(tt x =，则输出信号)(t y 的频率为=ω ，幅值=y ，相位=φ 。
2）当测试系统的输出)(t y 与输入)(t x 之间的关系为)()(00t t x A t y -=时，该系统能实现 测试。
此时，系统的频率特性为=)(ωj H 。
3）传感器的灵敏度越高，就意味着传感器所感知的 越小。
4）一个理想的测试装置，其输入和输出之间应该具有 关系为最佳。
2、选择题 1）（ ）不属于测试系统的静特性。
（1）灵敏度 （2）线性度 （3）回程误差 （4）阻尼系数2）从时域上看，系统的输出是输入与该系统 响应的卷积。
（1）正弦 （2）阶跃 （3）脉冲 （4）斜坡3）两环节的相频特性各为)(1ωQ 和)(2ωQ ，则两环节串联组成的测试系统，其相频特性为（ ）。
（1）)()(21ωωQ Q （2）)()(21ωωQ Q + （3）)()()()(2121ωωωωQ Q Q Q +（4）)()(21ωωQ Q -4）一阶系统的阶跃响应中，超调量（ ）。
（1）存在，但<5％ （2）存在，但<1 （3）在时间常数很小时存在 （4）不存在5）忽略质量的单自由度振动系统是 系统。
（1）零阶 （2）一阶 （3）二阶 （4）高阶 6）一阶系统的动态特性参数是（ ）。
固有频率 （2）线性度 (3)时间常数 （4）阻尼比7）用阶跃响应法求一阶装置的动态特性参数，可取输出值达到稳态值（ ）倍所经过的时间作为时间常数。
（1）0.632 （2）0.865 （3）0.950 （4）0.982 3、判断题1）在线性时不变系统中，当初始条件为零时，系统的输出量与输入量之比的拉氏变换称为传递函数。
（ ） 2）当输入信号)(t x 一定时，系统的输出)(t y 将完全取决于传递函数)(s H ，而与该系统的物理模型无关。
（ ） 3）传递函数相同的各种装置，其动态特性均相同。
（ ） 4）测量装置的灵敏度越高，其测量范围就越大。
（ ） 5）幅频特性是指响应与激励信号的振幅比与频率的关系。
（ ）6）一线性系统不满足“不失真测试”条件，若用它传输一个1000Hz 的正弦信号，则必然导致输出波形失真。
（ ） 4、问答题1）什么叫系统的频率响应函数？它和系统的传递函数有何关系？ 2）测试装置的静态特性和动态特性各包括那些？ 3）测试装置实现不失真测试的条件是什么？5计算题1、）某测试装置为一线性时不变系统，其传递函数为1005.01)(+=s s H 。
求其对周期信号)45100cos(2.010cos 5.0)(︒-+=t t t x 的稳态响应)(t y 。
2）将信号t ωcos 输入一个传递函数为s s H τ+=11)(的一阶装置，试求其包括瞬态过程在内的输出)(t y 的表达式。
3）试求传递函数分别为5.05.35.1+s 和2224.141n n ns s ωωω++的两个环节串联后组成的系统的总灵敏度。
第三章 常用传感器1、填空题1）属于能量控制型的传感器有 等，属于能量转换型的传感器有 等（每个至少举例两个）。
2）金属电阻应变片与半导体应变片的物理基础的区别在于：前者利用 引起的电阻变化，后者利用 变化引起的电阻变化。
3）为了提高变极距电容式传感器的灵敏度、线性度及减小外部条件变化对测量精度的影响，实际应用时常常采用 工作方式。
4）压电式传感器的测量电路（即前置放大器）有两种形式： 放大器和 放大器，后接 放大器时，可不受连接电缆长度的限制。
5）涡流式传感器的变换原理是利用了金属导体在交流磁场中的 效应。
6）磁电式速度计的灵敏度单位是 。
7）压电式传感器是利用某些物质的 而工作的。
2、选择题1）电阻应变片的输入为 。
（1）力 （2） 应变 （3）速度 （4）加速度 2）结构型传感器是依靠 的变化实现信号变换的。
（1）本身物理性质 （2）体积大小 （3）结构参数 （4）电阻值 3）不能用涡流式传感器进行测量的是 。
（1）位移 （2）材质鉴别 （3）探伤 （4）非金属材料 4）变极距面积型电容传感器的输出与输入，成 关系。
（1）非线性 （2）线性 （3）反比 （4）平方5）半导体式应变片在外力作用下引起其电阻变化的因素主要是 。
（1）长度 （2）截面积 （3）电阻率 （4）高通6）压电式传感器输出电缆长度的变化，将会引起传感器的 产生变化。
（1）固有频率 （2）阻尼比 （3）灵敏度 （4）压电常数7） 在测量位移的传感器中，符合非接触测量，而且不受油污等介质影响的是 传感器。
（1）电容式 （2）压电式 （3）电阻式 （4）电涡流式8）自感型可变磁阻式传感器，当气隙δ变化时，其灵敏度S 与δ之间的关系是：S ＝ 。
（1）δ1k（2）δk （3）2-δk （4）2--δk9）光电倍增管是利用 效应制成的器件。
（1）内光电 （2）外光电 （3）光生伏特 （4）阻挡层 10）光敏元件中 是直接输出电压的。
（1）光敏电阻 （2）光电阻 （3）光敏晶体管 （4）光导纤维 3、判断题1）滑线变阻器式传感器不适于微小位移量测量。
（ ） 2）涡流式传感器属于能量控制型传感器（ ） 3）压电加速度计的灵敏度越高，其工作频率越宽。
（ ） 4）磁电式速度拾振器的上限工作频率取决于其固有频率。
（ ） 4、问答题1） 哪些传感器可选作小位移传感器？2） 涡流传感器测量位移与其它位移传感器比较，其主要优点是什么？涡流式传感器能否测量大位移量？为什么？3） 电涡流传感器除了能测量位移外，还能测量哪些非电量？4） 电涡流传感器能否测量塑料物体移动的位移？若能测量理由是什么？不能测量理由是什么？应采取什么措施改进，就可以用电涡流传感器测量了。
5） 压电式加速度传感器与压电式力传感器在结构上有何不同，为什么？ 6） 试用双螺管线圈差动型电感传感器做成一个测力传感器。
（1） 用简图说明该传感器的结构并简要说明其作用原理； （2） 两个线圈通常应该接在什么电路中？用图说明如何接法。
5、计算题1）某电容传感器（平行极板电容器）的圆形极板半径)(4mm r =，工作初始极板间距离)(3.00mm =δ，介质为空气。
问：（1）如果极板间距离变化量)(1m μδ±=∆，电容的变化量C ∆是多少？（2）如果测量电路的灵敏度)(1001pF mV k =，读数仪表的灵敏度52=k （格／mV ）在)(1m μδ±=∆时，读数仪表的变化量为多少？第四章 信号调理1、填空题1）电桥的作用是把电感、电阻、电容的变化转化为 输出的装置。
2）在桥式测量电路中，按照 的性质，电桥可分为直流和交流电桥。
3）在桥式测量电路中，根据工作时阻抗参与变化的 可将其分为半桥与全桥测量电路。
4）调幅是指一个高频的正（余）弦信号与被测信号 ，使高频信号的幅值随被测信号的 而变化。
信号调幅波可以看作是载波与调制波的 。
5）调频波的解调又称为 。
6）调频是利用信号电压的 控制一个振荡器，使其输出为等幅波，而 与信号电压成正比。
7）常用滤波器的上、下截止频率1c f 、2c f 的定义为 ，其带宽B ＝ ，若为倍频程滤波器1c f 与2c f 的关系为 。
8）RC 低通滤波器中RC 值愈 ，则上截止频率愈低。
9）为提高灵敏度，磁记录仪重放磁头的线圈匝数应 ，为补偿其微分特性，重放放大器应采用 。
10）驱动振动子转动的动力是由被记录信号电流通过振动子线圈所产生的 。
2、选择题1）设有一电路，1R 是工作桥臂，2R ，3R ，4R 是固定电阻，且4321R R R R ===。
工作时1112R R R ∆+→，则电桥输出电压≈y e （ ）。
0e 为电桥的电源电压。
（1）0114e R R ∆ （2）0112e R R ∆ （3）011e R R ∆ （4）0112e R R ∆ 2）调幅过程相当于在时域中将调制信号与载波信号 。
（1）相乘 （2）相除 （3）相加 （4）相减 3）电路中鉴频器的作用是 。
（1）使高频电压转变成直流电压 （2）使电感量转变为电压量 （3）使频率变化转变为电压变化 （4）使频率转变为电流4）一选频装置，其幅—频特性在∞→2f 区间近于平直，在02→f 区间急剧衰减，这叫 滤波器。
（1）低通 （2）高通 （3）带通 （4）带阻5)一带通滤波器，其中心频率是0f ，-3dB 带宽是B ，则滤波器的品质因数Q 等于 。
（1）B f +0 （2）B f -0 （3）B f 0 （4）B f 06）为测量和记录Hz 200的正弦信号，最好选用 型号的振动子比较合适。
（1）FC6－120 (2) FC6—120A (3)FC6—400 （4）FC6—12007）为了改善重放磁头的电压输出信号，应后续 电路。
（1）放大 （2）微分放大 （3）积分放大 （4）频率调制8）记录一基频为f 的方波信号，应选用固有频率n f f 的光线示波器振动子。
（1）＝ （2）2≥ （3）10≥ （4）>>0.5 9) 伺服式记录仪的特点是 。
（1）记录缓变信号幅值准确性高 （2）记录缓变信号幅值准确性低 （3）记录中频信号幅值准确性高 （4）记录高频信号准确性高10）在选用振动子时，除了使阻尼比接近0.7 外，应使被测正弦信号的最高频率m f 振动子的固有频率n f 。
（1）＝ （2）>2倍 （3）≤（0.5~0.6）倍 （4）<0.1倍 3、判断题1）平衡纯电阻交流电桥须同时调整电阻平衡与电容平衡。
（ ） 2）调幅波是载波与调制信号的叠加。
（ ） 3）带通滤波器的波形因数λ值越大，其频率选择性越好。
（ ） 4) 将高通与低通滤波器串联可获得带通或带阻滤波器。
（ ） 4、问答题1）何谓电桥平衡？要使直流电桥平衡，桥臂参数应满足什么条件？交流电桥应满足什么条件？ 2）调幅波的解调方法有哪几种？3）抗混滤波器的作用是什么？它选用何种滤波器？其截止频率如何确定？ 4）相关滤波器的的基本原理是什么？举例说明其工程应用。
5、计算题1）以阻值Ω=120R ，灵敏度2=S 的电阻丝应变片与阻值为Ω120的固定电阻组成电桥，供桥电压V V 30=，若其负载电阻为无穷大，应变片的应变μεε2000=。
（1）求单臂电桥的输出电压及其灵敏度。
