铁氧体叠层贴片电感
铁氧体叠层贴片电感是一种常用于电子电路中的电感器件。
它由多层铁氧体材料交替叠压而成，通常采用表面贴装技术（SMT）封装，以便于在电路板上进行集成和焊接。
铁氧体叠层贴片电感具有以下特点：
1. 高电感值：铁氧体叠层贴片电感可以在相对较小的封装尺寸下提供高电感值，从而满足电路设计中对电感值的要求。
2. 高品质因数（Q值）：铁氧体叠层贴片电感的铁芯材料具有良好的磁导率和低磁滞损耗，可以提供高品质因数，从而减小电感器的自感和噪声。
3. 稳定性好：铁氧体叠层贴片电感具有良好的温度稳定性和湿度稳定性，可以在广泛的工作环境中保持稳定的电性能。
4. 易于制造：铁氧体叠层贴片电感可以采用印刷电路板（PCB）制造技术进行批量生产，成本较低，适用于大规模生产。
铁氧体叠层贴片电感广泛应用于电子电路中的滤波器、耦合器、变压器、调谐器等电路中，以提高电路的性能和稳定性。
国内外有众多的电感生产厂家，其中名牌厂家有SAMUNG、PHI、TDK、A VX、VISHAY、NEC、KEMET、ROHM等。
一、片状电感电感量：10NH～1MH材料：铁氧体绕线型陶瓷叠层精度：J=±5%K=±10%M=±20%尺寸：04020603080510081206121018121008=2.5mm*2.0mm1210=3.2mm*2.5mm个别示意图：贴片绕线电感贴片叠层电感二、功率电感电感量：1NH～20MH带屏蔽、不带屏蔽尺寸：SMD43、SMD54、SMD73、SMD75、SMD104、SMD105；RH73/RH74/RH104R/RH105R/RH124；CD43/54/73/75/104/105；个别示意图：贴片功率电感屏蔽式功率电感三、片状磁珠种类：CBG（普通型）阻抗：5Ω～3KΩCBH（大电流）阻抗：30Ω～120ΩCBY（尖峰型）阻抗：5Ω～2KΩ个别示意图：贴片磁珠贴片大电流磁珠规格：0402/0603/0805/1206/1210/1806（贴片磁珠）规格：SMB302520/SMB403025/SMB853025（贴片大电流磁珠）四、插件磁珠规格：RH3.5规格ABC阻抗值(Ω)10mHz100mHzRH3.5X4.7X0.83.5±0.154.7±0.362±22045RH3.5X6X0.83.5±0.156±0.362±22565RH3.5X9X0.083.5±0.159±0.362±2401055.5色环电感电感量：0.1uH～22MH尺寸：0204、0307、0410、0512豆形电感：0.1uH～22MH尺寸：0405、0606、0607、0909、0910 精度：J=±5%K=±10%M=±20%精度：J=±5%K=±10%M=±20%插件的色环电感读法：同色环电阻的标示五、立式电感电感量：0.1uH～3MH规格：PK0455/PK0608/PK0810/PK0912六、轴向滤波电感规格：LGC0410/LGC0513/LGC0616/LGC1019电感量：0.1uH-10mH。
叠层贴片电感内部结构
叠层贴片电感是一种广泛应用于电子产品中的电子元件，其内部结构有以下几个主要部分：
1. 磁芯部分：叠层贴片电感的磁芯通常由铝酸盐等陶瓷材料制成，其作用是增强电感器的磁感应强度，从而提高电感器的电感值。
2. 线圈部分：电感器的线圈部分通常由导电材料如铜箔、铝箔等制成，并且经过特殊的叠层、缠绕工艺组合而成。
线圈的导电材料通常采用高纯度的材料，以保证线圈的导电性能和稳定性。
3. 外壳部分：叠层贴片电感的外壳通常由环氧树脂等耐高温材料制成，以保护电感器的内部结构及其电学性能。
外壳的尺寸和形状通常根据电子产品的设计要求和尺寸来确定。
总之，叠层贴片电感的内部结构是由磁芯、线圈和外壳这三个主要部分组成的，其结构设计既要考虑电感值的大小，又要考虑电感器的尺寸、重量、耐高温性等因素，以满足电子产品的性能要求。
- 1 -。

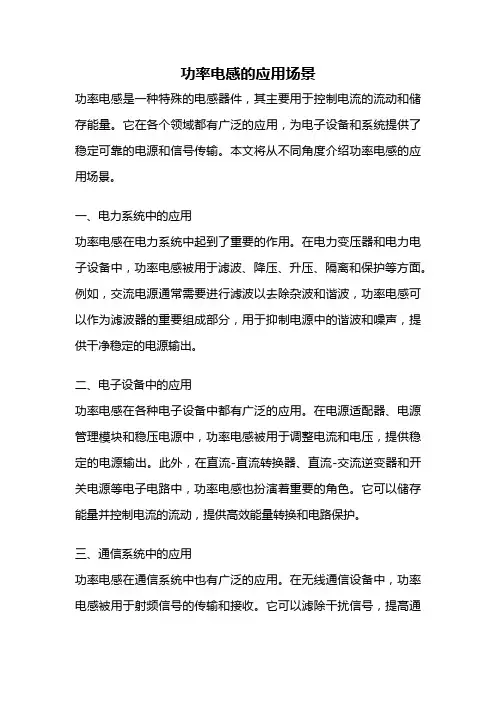

功率电感的应用场景功率电感是一种特殊的电感器件，其主要用于控制电流的流动和储存能量。
它在各个领域都有广泛的应用，为电子设备和系统提供了稳定可靠的电源和信号传输。
本文将从不同角度介绍功率电感的应用场景。
一、电力系统中的应用功率电感在电力系统中起到了重要的作用。
在电力变压器和电力电子设备中，功率电感被用于滤波、降压、升压、隔离和保护等方面。
例如，交流电源通常需要进行滤波以去除杂波和谐波，功率电感可以作为滤波器的重要组成部分，用于抑制电源中的谐波和噪声，提供干净稳定的电源输出。
二、电子设备中的应用功率电感在各种电子设备中都有广泛的应用。
在电源适配器、电源管理模块和稳压电源中，功率电感被用于调整电流和电压，提供稳定的电源输出。
此外，在直流-直流转换器、直流-交流逆变器和开关电源等电子电路中，功率电感也扮演着重要的角色。
它可以储存能量并控制电流的流动，提供高效能量转换和电路保护。
三、通信系统中的应用功率电感在通信系统中也有广泛的应用。
在无线通信设备中，功率电感被用于射频信号的传输和接收。
它可以滤除干扰信号，提高通信质量和可靠性。
此外，在调制解调器、滤波器和天线等设备中，功率电感也发挥着重要的作用。
四、交通工具中的应用功率电感在交通工具中的应用也非常重要。
在电动汽车和混合动力汽车中，功率电感被用于电池充电和放电、电机驱动和能量回收等方面。
它可以实现高效能量转换和电路保护，提高车辆的性能和续航里程。
五、工业控制系统中的应用功率电感在工业控制系统中也有广泛的应用。
在变频器、伺服驱动器和PLC控制器等设备中，功率电感被用于滤波、隔离和保护。
它可以降低电磁干扰，提高系统的稳定性和可靠性。
六、医疗设备中的应用功率电感在医疗设备中也有重要的应用。
在医疗仪器和设备中，功率电感被用于电源管理、信号传输和电路保护等方面。
它可以提供稳定可靠的电源和信号，确保医疗设备的正常运行和精确测量。
七、家用电器中的应用功率电感在家用电器中也有广泛的应用。
叠层电感叠层电感（Layered Inductor），又被称为片式电感（Chip Inductor）或多层电感（Multilayer Inductor），是一种常见的电子元件，广泛应用于电子设备和电路中。
它是一种电感器件，使用多层金属层和绝缘层叠加而成，具有小体积、高电感值和优异的高频特性等优点。
本文将对叠层电感的原理、结构、制造工艺和应用进行详细介绍。
1. 原理叠层电感的原理基于磁感应定律和自感定律。
当电流通过叠层电感时，会产生磁场，磁场的变化又会产生感应电动势，从而形成电感。
叠层电感的电感值与其自身的导体长度、导体间距、层数、导体截面积等因素密切相关。
2. 结构叠层电感的结构由多层金属层和绝缘层叠加而成。
金属层通常采用高导电材料，如铜或铝等。
绝缘层通常选用具有良好绝缘性能的有机材料或陶瓷材料。
金属层和绝缘层的叠加形成电感的结构，同时也能够提高叠层电感的压缩比和电感值。
3. 制造工艺叠层电感的制造工艺主要包括层间切割、层间涂覆和层间紧压等步骤。
首先，通过层间切割工艺将金属层和绝缘层割出成片。
切割工艺可以采用机械切割或激光切割等方式，确保切割边缘的平整度和精确度。
其次，通过层间涂覆工艺在金属层和绝缘层之间涂覆绝缘材料。
涂覆工艺可以采用喷涂、浸涂或印刷等方式，确保绝缘材料的均匀性和绝缘性能。
最后，通过层间紧压工艺将金属层和绝缘层紧密压合在一起。
紧压工艺可以采用热压或冷压等方式，确保金属层和绝缘层之间的良好接触和层间压缩力。
4. 应用叠层电感在电子设备和电路中有广泛的应用。
它主要用于电源管理、功率转换、信号滤波、通信设备、无线传输、传感器、医疗设备、汽车电子、计算机等领域。
在电源管理中，叠层电感可以用于电源滤波、分压和升压等功能，在保证电源稳定性和电磁兼容性方面发挥重要作用。
在无线传输中，叠层电感可以用于天线匹配、频率选择和信号调谐等功能，在增强无线信号传输效果方面具有重要意义。
在汽车电子中，叠层电感可以用于发动机控制、车载娱乐、安全系统和通信系统等功能，在提高车辆性能和安全性方面具有不可或缺的作用。

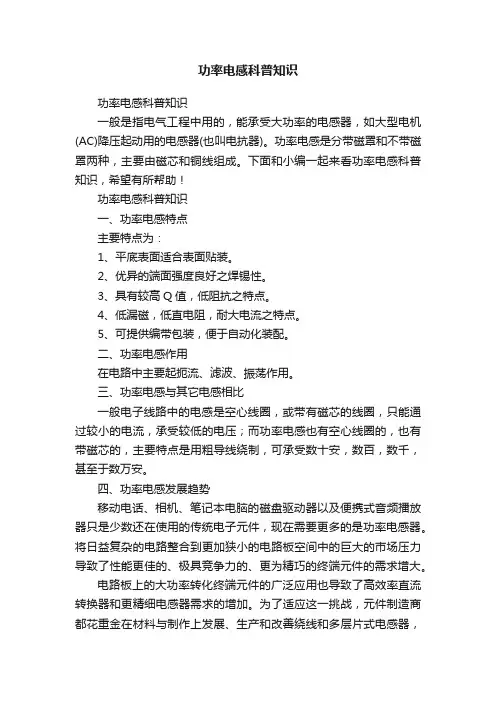

功率电感科普知识功率电感科普知识一般是指电气工程中用的，能承受大功率的电感器，如大型电机(AC)降压起动用的电感器(也叫电抗器)。
功率电感是分带磁罩和不带磁罩两种，主要由磁芯和铜线组成。
下面和小编一起来看功率电感科普知识，希望有所帮助！功率电感科普知识一、功率电感特点主要特点为：1、平底表面适合表面贴装。
2、优异的端面强度良好之焊锡性。
3、具有较高Q值，低阻抗之特点。
4、低漏磁，低直电阻，耐大电流之特点。
5、可提供编带包装，便于自动化装配。
二、功率电感作用在电路中主要起扼流、滤波、振荡作用。
三、功率电感与其它电感相比一般电子线路中的电感是空心线圈，或带有磁芯的线圈，只能通过较小的电流，承受较低的电压；而功率电感也有空心线圈的，也有带磁芯的，主要特点是用粗导线绕制，可承受数十安，数百，数千，甚至于数万安。
四、功率电感发展趋势移动电话、相机、笔记本电脑的磁盘驱动器以及便携式音频播放器只是少数还在使用的传统电子元件，现在需要更多的是功率电感器。
将日益复杂的电路整合到更加狭小的电路板空间中的巨大的市场压力导致了性能更佳的、极具竞争力的、更为精巧的终端元件的需求增大。
电路板上的大功率转化终端元件的广泛应用也导致了高效率直流转换器和更精细电感器需求的增加。
为了适应这一挑战，元件制造商都花重金在材料与制作上发展、生产和改善绕线和多层片式电感器，用具有相等或更好的性能的但也更加精细的设计来迎合市场的需要。
1、精细功率电感器在便携式电子产品的电源供应器设计当中，面临的最大挑战是，既要提高电源供应器的工作效率还要减小它的尺寸，也就是说要设计在电力供应设计中最好使用最小的电感器。
解决此难题的办法之一是，提高DC/DC转换器的开关频率，这是影响低电感和小尺寸元件的'关键。
由负荷波动引起的瞬态响应较低的电感值是抵消了更好的。
在这种情况下，伴随着负载波动所引起的更快的瞬态响应，低电感值因高频率而偏移。
但是，有得必有失，提高开关频率的同时也增加了开关损耗，这同样会导致工作效率的降低。

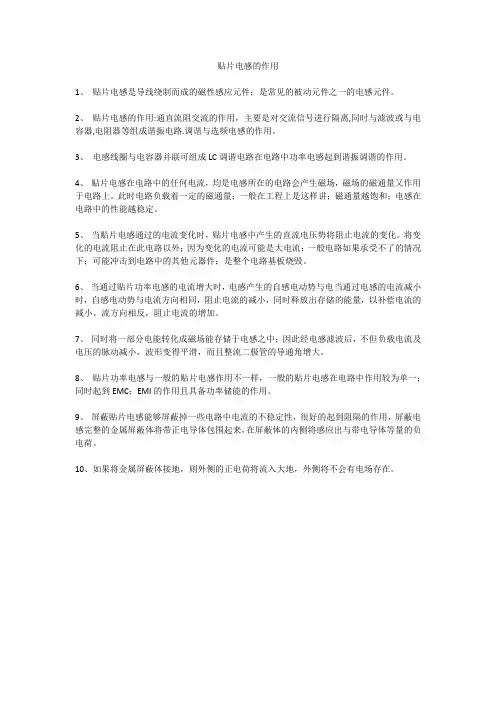

贴片电感的作用
1、贴片电感是导线绕制而成的磁性感应元件；是常见的被动元件之一的电感元件。
2、贴片电感的作用:通直流阻交流的作用，主要是对交流信号进行隔离,同时与滤波或与电容器,电阻器等组成谐振电路.调谐与选频电感的作用。
3、电感线圈与电容器并联可组成LC调谐电路在电路中功率电感起到谐振调谐的作用。
4、贴片电感在电路中的任何电流，均是电感所在的电路会产生磁场，磁场的磁通量又作用于电路上。
此时电路负载着一定的磁通量；一般在工程上是这样讲；磁通量越饱和；电感在电路中的性能越稳定。
5、当贴片电感通过的电流变化时，贴片电感中产生的直流电压势将阻止电流的变化。
将变化的电流阻止在此电路以外；因为变化的电流可能是大电流；一般电路如果承受不了的情况下；可能冲击到电路中的其他元器件；是整个电路基板烧毁。
6、当通过贴片功率电感的电流增大时，电感产生的自感电动势与电当通过电感的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。
流方向相反，阻止电流的增加。
7、同时将一部分电能转化成磁场能存储于电感之中；因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。
8、贴片功率电感与一般的贴片电感作用不一样，一般的贴片电感在电路中作用较为单一；同时起到EMC；EMI的作用且具备功率储能的作用。
9、屏蔽贴片电感能够屏蔽掉一些电路中电流的不稳定性，很好的起到阻隔的作用，屏蔽电感完整的金属屏蔽体将带正电导体包围起来，在屏蔽体的内侧将感应出与带电导体等量的负电荷。
10、如果将金属屏蔽体接地，则外侧的正电荷将流入大地，外侧将不会有电场存在。
贴片叠层电感1206贴片叠层电感（1206）是一种常见的电子元件，广泛应用于各种电路中。
它具有小体积、低电阻、高稳定性等特点，能够提供有效的电感和滤波功能。
在本文中，将介绍贴片叠层电感1206的相关参考内容，包括其特点、主要应用、选型注意事项等。
贴片叠层电感1206的特点：1. 小体积：贴片叠层电感1206的尺寸一般为3.2mm x 6.3mm，体积小巧，适合高密度电路的应用。
2. 高稳定性：由于采用了叠层结构，贴片叠层电感1206具有较高的稳定性，能够在不同温度下保持相对稳定的电感值。
3. 低直流电阻：贴片叠层电感1206的直流电阻较低，能够保证电流通过时的能量损耗较小。
4. 高频特性好：贴片叠层电感1206能够提供良好的高频特性，适用于高频电路中的滤波和耦合应用。
贴片叠层电感1206的主要应用：1. 电源滤波：贴片叠层电感1206能够有效滤除电源线路中的高频噪声，提供干净的电源信号。
2. 高频耦合：在射频电路中，贴片叠层电感1206可以用作耦合电感，实现信号的传输和转换。
3. 信号滤波：贴片叠层电感1206可以应用于音频和视频信号的滤波，提高信号质量和清晰度。
4. 模拟信号处理：贴片叠层电感1206在模拟信号处理电路中起到重要作用，能够提供稳定的电感值和良好的高频特性。
贴片叠层电感1206的选型注意事项：1. 电感值选择：根据具体电路需要选择合适的电感值，通常通过测试和模拟计算来确定合适的数值。
2. 电流容量：根据电路中的电流大小选择合适的电感电流容量，确保电感不会过载损坏。
3. 频率特性：根据电路工作频率选择具有合适频率响应特性的贴片叠层电感1206，以保证电路的正常工作。
4. 直流电阻：根据电路对直流电阻的要求选择合适的贴片叠层电感1206，以保证在电流通过时的能量损耗较小。
总之，贴片叠层电感1206作为一种常见的电子元件，具有小体积、低电阻、高稳定性等特点，在各种电路应用中发挥着重要作用。

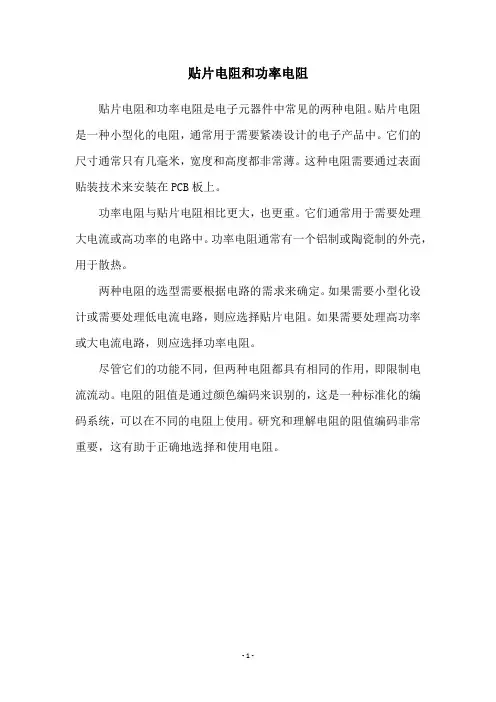

贴片电阻和功率电阻
贴片电阻和功率电阻是电子元器件中常见的两种电阻。
贴片电阻是一种小型化的电阻，通常用于需要紧凑设计的电子产品中。
它们的尺寸通常只有几毫米，宽度和高度都非常薄。
这种电阻需要通过表面贴装技术来安装在PCB板上。
功率电阻与贴片电阻相比更大，也更重。
它们通常用于需要处理大电流或高功率的电路中。
功率电阻通常有一个铝制或陶瓷制的外壳，用于散热。
两种电阻的选型需要根据电路的需求来确定。
如果需要小型化设计或需要处理低电流电路，则应选择贴片电阻。
如果需要处理高功率或大电流电路，则应选择功率电阻。
尽管它们的功能不同，但两种电阻都具有相同的作用，即限制电流流动。
电阻的阻值是通过颜色编码来识别的，这是一种标准化的编码系统，可以在不同的电阻上使用。
研究和理解电阻的阻值编码非常重要，这有助于正确地选择和使用电阻。
