屏蔽功率电感封装

公制长(L) 宽(W) 高(t) a0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W)6:2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120贴片电阻各参数说明国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

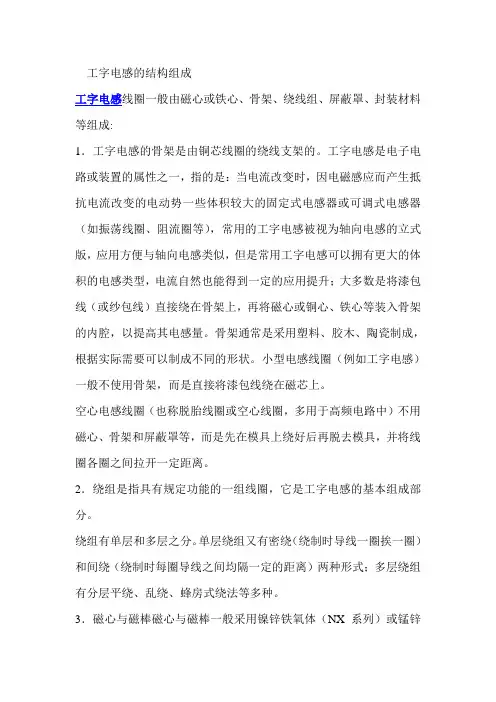

工字电感的结构组成工字电感线圈一般由磁心或铁心、骨架、绕线组、屏蔽罩、封装材料等组成:1．工字电感的骨架是由铜芯线圈的绕线支架的。

工字电感是电子电路或装置的属性之一，指的是：当电流改变时，因电磁感应而产生抵抗电流改变的电动势一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），常用的工字电感被视为轴向电感的立式版，应用方便与轴向电感类似，但是常用工字电感可以拥有更大的体积的电感类型，电流自然也能得到一定的应用提升；大多数是将漆包线（或纱包线）直接绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。

骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。

小型电感线圈（例如工字电感）一般不使用骨架，而是直接将漆包线绕在磁芯上。

空心电感线圈（也称脱胎线圈或空心线圈，多用于高频电路中）不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离。

2．绕组是指具有规定功能的一组线圈，它是工字电感的基本组成部分。

绕组有单层和多层之分。

单层绕组又有密绕（绕制时导线一圈挨一圈）和间绕（绕制时每圈导线之间均隔一定的距离）两种形式；多层绕组有分层平绕、乱绕、蜂房式绕法等多种。

3．磁心与磁棒磁心与磁棒一般采用镍锌铁氧体（NX系列）或锰锌铁氧体（MX系列）等材料，它有“工”字形、柱形、帽形、“E”形、罐形、环形等多种形状。

4．铁心材料主要有硅钢片、坡莫合金等，其外形多为“E”型。

5．屏蔽罩为避免有些电感线圈在工作时产生的磁场影响其它电路及元器件正常工作，就为其增加了金属屏幕罩（例如半导体收音机的振荡线圈等）。

采用屏蔽罩的电感器，会增加线圈的损耗，使Q值降低。

6．封装材料有些电感器（如色码电感器、色环电感器等）绕制好后，用封装材料将线圈和磁心等密封起来。

封装材料采用塑料或环氧树脂等。

工字电感的产品特点:具有高功率及高磁饱和性，低阻抗、体积小的特点。

工字电感不仅体积小，且安装便捷属于插件型电感，占用空间小；高Q值因素；分布电容较小；自共振频率较高；特殊导针结构，不易产生闭路现象；用PVC或UL热缩套管保护；并可用于自动插件机器；应用较为广泛。

贴片功率电感的封装作品来源：新晨阳电容电感风华高科贴片功率电感器系列众多，相对于铁氧体叠层产品而言，外形尺寸较大，形状更复杂。

为了方便标准化命名，各种产品的封装尺寸未必如铁氧体叠层贴片电感那样具有完全统一一致的封装代号如0402、0603、0805等。

与插件式一样，贴片功率电感器也包括开放式和屏蔽式两种:屏蔽贴片功率电感的封装:功率电感封装以骨架的尺寸做封装表示的依据，如果外形为椭圆型或椭柱型如图表示方法如下：5.8（5.2）×4就表示长径为5.8mm短径为5.2mm高为4mm的电感，插件用圆柱型表示方法如φ6×8就表示直径为6mm高为8mm的电感。

只是它们的骨架一般要通用，除非是定制外形封装。

以下将风华高科主要功率电感规格与封装尺寸制作成表格加以对比说明，希望能对您的产品选型工作有所帮助。

如有疑问可点击下载对应产品的规格书查看详细说明或咨询新晨阳在线客服。

屏蔽贴片功率电感封装尺寸对照表安装方式是否屏蔽所属类别规格型号示例封装代号主要规格尺寸（单位：mm）备注长宽高（max）SMD表面贴装屏蔽电感HA超薄贴片功率电感HA63R33MTHA637.0 6.5 3.01、尺寸误差详见对应产品系列格书；2、本表仅列出长度、宽度和高三个主要的规格尺寸，其他细尺寸详见规格书；HA657.0 6.5 5.0HA12513.512.6 5.0HC超薄贴片功率电感HC125-1R5MTHC63 6.85 6.5 3.0HC65 6.85 6.5 5.0HC12513.212.6 6.5LBS超薄屏蔽贴片功率电感LBS6028-4R7MT6028 6.0 6.0 2.870307.0 7.0 3.070457.0 7.0 4.51014510.110.1 4.51257512.512.57.5MS大电流功率电感MS74-101MTMS62 5.9 6.2 2.7MS737.37.3 3.4MS747.37.3 4.2MS12412.212.2 4.5MS12512.212.2 5.7Ms12712.212.27.5MS104R110 4.0PBS大电流贴片功率电感PBS1608-102MTPBS1608 6.4 4.1 2.8PBS331612.79.2 4.9PBS502218.114.1 6.8PIS超薄小尺寸大电流PIS74-680MTPIS63 5.80 6.20 3.20PIS747.007.80 4.50PIS1059.0010.0 5.0PS-D超薄屏蔽电感PS3D18-1R5NTPS2D11 3.0长宽相等1.1PS2D14 3.0 1.55PS2D18 3.0 1.8PS3D18 3.8 1.8PS3D28 3.8 2.8PS4D18 4.7 1.8PS4D28 4.7 2.8PS5D18 5.7 1.8PS5D28 5.7 2.8PS6D28 6.7 2.8PS6D38 6.7 3.88D288.0 2.88D388.0 3.88D438.0 4.3PSS超薄型贴片式功率电感PSS6025-8R2NTPSS4018 3.8 3.8 1.7PSS5020 5.0 3.8 2.0PSS5030 5.0 3.8 2.8PSS6025 6.0 5.6 2.5PSS6030 6.0 5.6 3.0非屏蔽贴片功率电感的封装:风华高科非屏蔽电感中的功率电感主要包含PIO 、PBO 、PDR 、PRS 和PBO-M(锰锌材料)等五个主要常规系列产品。

贴片电感的封装
来源：深圳市岑科实业有限公司（岑科电感）
贴片电感的作用:通直流阻交流这是简单的说法，对交流信号进行隔离,滤波或与电容器,电阻器等组成谐振电路.调谐与选频电感的作用：电感线圈与电容器并联可组成LC调谐电路。

贴片电感在电路中的任何电流，会产生磁场，磁场的磁通量又作用于电路上。

贴片电感的用途：广泛适用于笔记本电脑，台式电脑，服务器，显卡,电视，智能家居，LED照明，汽车产品，无线遥控系统以及低压供电模块等其它电子仪器设备。

录影机，OA仪器，数码相机，液晶电视，笔记本电脑，小型通信设备，DC/DC转换器
NR磁胶电感封装尺寸图：
贴片屏蔽电感封装尺寸图：
TYPE(型号) A (Max) B (Max) C (Ref.) D (Ref.) E F G。

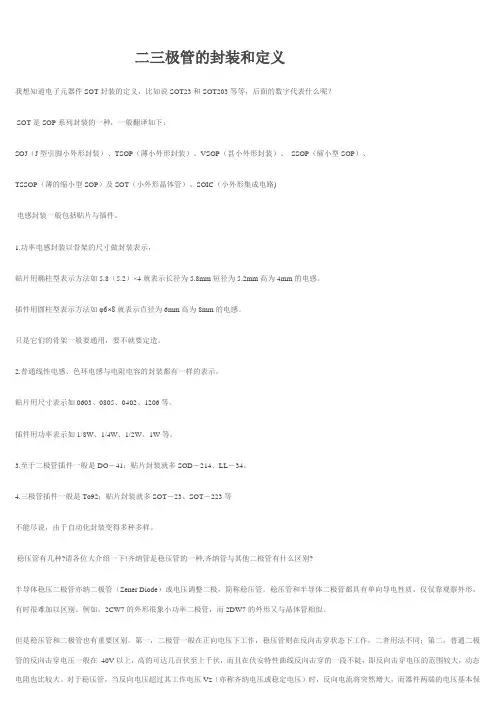

二三极管的封装和定义我想知道电子元器件SOT封装的定义，比如说SOT23和SOT203等等，后面的数字代表什么呢？SOT是SOP系列封装的一种，一般翻译如下：SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路)电感封装一般包括贴片与插件。

1.功率电感封装以骨架的尺寸做封装表示，贴片用椭柱型表示方法如5.8（5.2）×4就表示长径为5.8mm短径为5.2mm高为4mm的电感。

插件用圆柱型表示方法如φ6×8就表示直径为6mm高为8mm的电感。

只是它们的骨架一般要通用，要不就要定造。

2.普通线性电感、色环电感与电阻电容的封装都有一样的表示，贴片用尺寸表示如0603、0805、0402、1206等。

插件用功率表示如1/8W、1/4W、1/2W、1W等。

3.至于二极管插件一般是DO－41；贴片封装就多SOD－214、LL－34。

4.三极管插件一般是To92；贴片封装就多SOT－23、SOT－223等不能尽说，由于自动化封装变得多种多样。

稳压管有几种?请各位大介绍一下!齐纳管是稳压管的一种,齐纳管与其他二极管有什么区别?半导体稳压二极管亦纳二极管（Zener Diode）或电压调整二极，简称稳压管。

稳压管和半导体二极管都具有单向导电性质，仅仅靠观察外形，有时很难加以区别。

例如，2CW7的外形很象小功率二极管，而2DW7的外形又与晶体管相似。

但是稳压管和二极管也有重要区别。

第一，二极管一般在正向电压下工作，稳压管则在反向击穿状态下工作，二者用法不同；第二，普通二极管的反向击穿电压一般在40V以上，高的可达几百伏至上千伏，而且在伏安特性曲线反向击穿的一段不陡，即反向击穿电压的范围较大，动态电阻也比较大。

对于稳压管，当反向电压超过其工作电压Vz（亦称齐纳电压或稳定电压）时，反向电流将突然增大，而器件两端的电压基本保持恒定。

1．贴片电容C：100nF/ 50V X7R +/-10% 0805, -55℃到+125℃>100nF / 25V X5R +/-10% 0805，+10℃---+85℃一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。

其典型的容量相对使用寿命的变化小于±0.1%。

NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

下表给出了NPO电容器可选取的容量范围。

封装DC="50V"DC="100V"08050.5---1000pF0.5---820pF12060.5---1200pF0.5---1800pF1210560---5600pF560---2700pF22251000pF---0.033μF1000pF---0.018μFNPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。

二X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器。

当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。

X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。

X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。

它的主要特点是在相同的体积下电容量可以做的比较大。

下表给出了X7R电容器可选取的容量范围。

封装DC="50V"DC="100V"0805330pF---0.056μF330pF---0.012μF12061000pF---0.15μF1000pF---0.047μF12101000pF---0.22μF1000pF---0.1μF22250.01μF---1μF0.01μF---0.56μF三Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器。

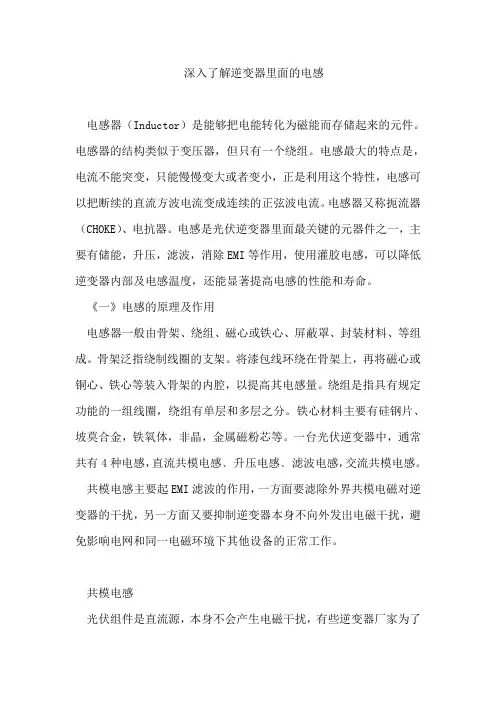

深入了解逆变器里面的电感电感器（Inductor）是能够把电能转化为磁能而存储起来的元件。

电感器的结构类似于变压器，但只有一个绕组。

电感最大的特点是，电流不能突变，只能慢慢变大或者变小，正是利用这个特性，电感可以把断续的直流方波电流变成连续的正弦波电流。

电感器又称扼流器（CHOKE）、电抗器。

电感是光伏逆变器里面最关键的元器件之一，主要有储能，升压，滤波，消除EMI等作用，使用灌胶电感，可以降低逆变器内部及电感温度，还能显著提高电感的性能和寿命。

《一》电感的原理及作用电感器一般由骨架、绕组、磁心或铁心、屏蔽罩、封装材料、等组成。

骨架泛指绕制线圈的支架。

将漆包线环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。

绕组是指具有规定功能的一组线圈，绕组有单层和多层之分。

铁心材料主要有硅钢片、坡莫合金，铁氧体，非晶，金属磁粉芯等。

一台光伏逆变器中，通常共有4种电感，直流共模电感﹑升压电感﹑滤波电感，交流共模电感。

共模电感主要起EMI滤波的作用，一方面要滤除外界共模电磁对逆变器的干扰，另一方面又要抑制逆变器本身不向外发出电磁干扰，避免影响电网和同一电磁环境下其他设备的正常工作。

共模电感光伏组件是直流源，本身不会产生电磁干扰，有些逆变器厂家为了降低成本，取消了逆变器直流EMI共模电感，实际上，由于逆变器功率器件开关速度非常高，会产生较大的共模干扰电流，如果没有直流EMI共模电感，这些干扰电流信号就会传到直流电缆和组件上，这时组件就会像一个天线，产生电磁干扰，影响光伏系统周边的电信号，如有带天线的电视机和收音机等设备就会工作不良。

为了提升发电量，组串式逆变器一般为两级结构，输入电压范围较宽，单相为70-550V，三相为200-1000V。

前级为BOOST升压，要配置升压电感，后级为逆变电路，要配置滤波电感，升压电感和滤波电感是功率电感，从工作电流的角度来看，功率电感在其整个工作段内纹波电流相对较大并且工作温度较高，从而功率电感的直流偏置特性要求较高（尤其是高温时），提高功率电感对应铁氧体材料的高温Bs （饱和磁通密度）非常必要；另一方面，从损耗的角度来看，功率电感的损耗可能占到太阳能逆变系统总损耗的20~40%，降低功率电感铁损非常必要。

电阻、电容、电感规格、封装、尺寸、功率识别贴片电阻和贴片电容是电子元器件中常用的两种。

贴片电阻的封装有9种，分别用两种尺寸代码来表示，其中一种是由4位数字表示的EIA代码，另一种是米制代码。

常用的0603封装指的是英制代码。

下表列出了贴片电阻封装英制和公制的关系及详细尺寸。

电容和电阻的封装尺寸是一样的，如0805和1206等。

电阻封装尺寸与功率有对应关系，通常来说，0201对应1/20W，0402对应1/16W，0603对应1/10W，0805对应1/8W，1206对应1/4W。

电容电阻的外形尺寸和封装也有对应关系，如0402对应1.0x0.5，0603对应1.6x0.8，0805对应2.0x1.2，1206对应3.2x1.6，1210对应3.2x2.5，1812对应4.5x3.2，2225对应5.6x6.5.以上是常规贴片电阻的部分介绍。

102－5％精度阻值表示法是一种常用的电阻命名方法。

其中，前两位数字表示有效数字，第三位数字表示有多少个零，基本单位为___（Ω）。

例如，102表示1000Ω，即1KΩ。

另外，1002是1％阻值表示法，其中前三位数字表示有效数字，第四位数字表示有多少个零，基本单位同样为___。

例如，1002表示Ω，即10KΩ。

此外，J－和F－分别表示电阻的精度为5％和1％，而T－则表示编带包装。

贴片电阻的阻值表示也是数字与“R”组合表示的。

例如，3欧姆用3R0表示，10欧姆用100表示，100欧姆用101表示。

其中，“R”表示小数点的意思，而101后面个位数的“1”表示带有1个零。

另外，电阻上的数字和字母表示的就是阻值。

例如，R002表示0.002欧姆，180表示的是18欧姆。

此外，通过电阻的背景颜色和字体颜色可以区分电阻和电容。

电阻的背景颜色除了端角外应该是黑色的，而电容则没有字体表示和黑色背景颜色。

贴片电阻的命名中，阻值误差精度有±1％、±2％、±5％、±10％等不同精度。

1．贴片电容C：100nF/ 50V X7R +/-10% 0805, -55℃到+125℃>100nF / 25V X5R +/-10% 0805， +10℃---+85℃一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。

其典型的容量相对使用寿命的变化小于±0.1%。

NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

下表给出了NPO电容器可选取的容量范围。

封装DC="50V"DC="100V"08050.5---1000pF0.5---820pF12060.5---1200pF0.5---1800pF1210560---5600pF560---2700pF22251000pF---0.033μF1000pF---0.018μFNPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。

二 X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器。

当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。

X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。

X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。

它的主要特点是在相同的体积下电容量可以做的比较大。

下表给出了X7R电容器可选取的容量范围。

封装DC="50V"DC="100V"0805330pF---0.056μF330pF---0.012μF12061000pF---0.15μF1000pF---0.047μF12101000pF---0.22μF1000pF---0.1μF22250.01μF---1μF0.01μF---0.56μF三 Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器。

各类电子元器件选型原则一、电感选型电感选型时考虑的因素如下：1、体积大小；2、电感值所在工作频率；3、开关频率下的电感值为实际需要的电感值；4、线圈的直流阻抗(DCR)越小越好；5、工作电流应降额至额定饱和电流的0.7倍以下，额定rms电流；6、交流阻抗(ESR)越小越好；7、Q因子越大越好；8、屏蔽类型：屏蔽式或非屏蔽式，优先选择屏蔽式；9、工作频率和绕组电压不可降额。

二、二极管选型二极管参数需降额使用，具体参考《GJB/Z 35元器件降额准则》发光二极管：1、发光二极管优选直径为5mm的插脚型号.贴片发光二极管优选选用有焊接框架的型号，ESD/MSL等级遵循上述的标准；2、发光二极管优选有边、短脚的；为了保持公司产品的一致性，红发红、绿发绿等型号优选，白发红、白发绿等型号慎选；如果没有特殊要求，尽量不要使用长脚、无边的；3、发光二极管优选品牌为“亿光”。

快恢复二极管：1、低电压（耐压值200V以下）下，高时间特性时选肖特基二极管；2、肖特基管热阻和电流都较大，优选分立式封装。

通常3A以下可以选择SOD-123或D-64封装；3～8A可以选择D2－PAK封装；8A以上DO-201、TO-220、TO-3P；3、在高电压时选择PIN结构快恢复二极管。

整流二极管：1、主要考虑最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数；2、开关电源整流、脉冲整流用整流二极管，宜选工作频率较高、反向恢复时间较短、或选快恢复二极管；3、低电压、大电流时整流，选肖特基二极管；4、同电流等级优先选择反压最高的型号.如1A以下选用1N4007（M7），3A的选用IN5408。

肖特基二极管：同电流档次的保留反压最高的等级，如：1N5819保留,1N5817禁选，SS14保留，SS12禁选;B340A保留。

稳压二极管：1、稳定电压值应与应用电路的基准电压值相同；2、最大稳定电流高于应用电路的最大负载电流50%左右；3、稳压管在选型时务必注意器件功率的降额处理。

贴片功率电感的封装尺寸可以根据具体的规格和制造商而有所不同。

下面是一些常见的贴片功率电感封装尺寸：
0603封装：尺寸约为1.6mm x 0.8mm。

0805封装：尺寸约为2.0mm x 1.25mm。

1206封装：尺寸约为3.2mm x 1.6mm。

1210封装：尺寸约为3.2mm x 2.5mm。

1812封装：尺寸约为4.5mm x 3.2mm。

这些尺寸是常见的贴片功率电感封装尺寸，但实际上还存在其他尺寸的封装。

具体封装尺寸的选择取决于应用需求、电感的功率要求以及可用的空间。

需要注意的是，不同制造商可能会有微小的尺寸差异，因此在选择和使用贴片功率电感时，最好参考所选型号的制造商提供的规格表和尺寸图纸，以确保准确的封装尺寸。

公制:3216——2012——1608——1005——0603——0402英制:1206——0805——0603——0402——0201——01005注意:0603有公制,英制的区分公制0603的英制是英制0201,英制0603的公制是公制1608还要注意1005与01005的区分,1005也有公制,英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了,如CC1005-0402:用于贴片电容,公制为1005,英制为0402的封装CC1310-0504:用于贴片电容,公制为1310,英制为0504的封装CC1608-0603:用于贴片电容,公制为1608,英制为0603的封装CR1608-0603:用于贴片电阻,公制为1608,英制为0603的封装,与CC16-8-0603尺寸是一样的,只是方便识别。

【贴片电阻规格、封装、尺寸】英制(inch) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JT2、1%精度的命名:RS-05K1002FTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

高频贴片绕线电感的封装尺寸概述及解释说明1. 引言1.1 概述在现代电子技术领域中，高频贴片绕线电感扮演着至关重要的角色。

它们起着滤波、功率传递和储能等关键作用，广泛应用于通信设备、射频电路、移动设备等各个领域。

因此，提高高频贴片绕线电感的性能和封装尺寸的优化成为了研究的热点之一。

1.2 文章结构本文将对高频贴片绕线电感的封装尺寸进行概述及解释说明。

首先，在引言部分将对文章进行简要介绍，并展示文章目录以供读者预览整篇文章的内容。

接下来，本文将从以下几个方面进行论述：高频贴片绕线电感封装尺寸的定义和原理；封装尺寸对性能的重要影响；影响封装尺寸的因素；以及绕线电感封装尺寸在市场上常见的分类和规格。

随后，我们将探讨优化高频贴片绕线电感封装尺寸的方法和技术实现。

这包括减小体积、提高功率密度的设计理念；利用先进材料和工艺进行优化设计；以及数值模拟与仿真在封装尺寸优化中的应用。

最后，在结论和展望部分，我们将总结已有的研究成果和实际应用情况，并展望未来高频贴片绕线电感封装尺寸的发展方向和面临的挑战。

1.3 目的本文旨在提供对高频贴片绕线电感封装尺寸的全面概述，揭示其在电子技术领域中的重要性，并探讨如何通过优化设计和技术实现来提高其性能。

希望本文能为相关领域的研究人员、工程师以及对该主题感兴趣的读者提供一定的参考，并推动相关领域的进一步发展。

2. 高频贴片绕线电感的封装尺寸2.1 定义和原理高频贴片绕线电感是一种常用于电子设备中的元件，用于储存和传输能量。

封装尺寸指的是电感器外部包装的大小。

由于高频信号具有较高的振荡频率，因此对电感器的封装尺寸要求较为苛刻。

在高频应用中，封装尺寸对于电感器的性能至关重要。

合适的封装尺寸可以确保电感器在高频环境下具有良好的特性，如低损耗、稳定性和可靠性。

2.2 封装尺寸的重要性适当选择和设计高频贴片绕线电感的封装尺寸对于提高产品性能至关重要。

合理设计的小型封装可以减少元件之间的干扰和耦合效应，并提供更好的功率密度和热管理。

磁屏蔽功率电感
磁屏蔽功率电感（Shielded Power Inductor）是一种用于电子设备中的电感器件。

它具有磁性材料的屏蔽层，可以有效地屏蔽电感产生的磁场干扰。

磁屏蔽功率电感主要用于电力供应和电源回路中，用于滤波、隔离和稳压等功能。

它可以有效地抑制并消除电子设备中的干扰噪音，并提供稳定的电源供应。

磁屏蔽功率电感的特点包括：
1. 屏蔽层：具有磁性材料的屏蔽层可以有效地屏蔽磁场干扰，降低电感产生的辐射噪音。

2. 高功率：磁屏蔽功率电感具有较高的功率处理能力，适用于高功率的电源应用。

3. 小型化：磁屏蔽功率电感通常采用微型封装，体积小巧，适用于空间有限的设备。

4. 低直流电阻：磁屏蔽功率电感具有较低的直流电阻，可以降低功率损耗。

5. 温度稳定性较好：磁屏蔽功率电感具有较好的温度稳定性，可以在不同温度环境下保持良好的性能。

总体而言，磁屏蔽功率电感在电子设备中具有重要的作用，可
以提供稳定的电源供应，降低干扰噪音，并满足高功率应用的需求。

电感详细介绍电感单位电感单位与英⽂符号表⽰：由于电感是由外国的科学家亨利发现的，所以电感的单位就是“亨利”电感符号：L电感单位：亨(H)、毫亨(mH)、微亨(uH)，他们的换算关系为1H=1000mH=1000000uH。

⼤家记好哦。

变压器与电感有着密切的关系这⾥我们还介绍⼀下其他的与电感相关的单位的表⽰⽅法：r=缠绕平均半径单位英⼨l=绕线物理长度单位英⼨N=匝数r=缠绕平均半径单位⽶N=匝数d=缠绕深度单位⽶(即,外半径减去内半径)电感diàngǎn[INDUCTORS]电路在电流发⽣变化时，能产⽣电动势的性质。

也指利⽤此性质制成的元件。

什么是电感器、变压器?电感器（电感线圈）和变压器均是⽤绝缘导线（例如漆包线、纱包线等）绕制⽽成的电磁感应元件，也是电⼦电路中常⽤的元器件之⼀，相关产品如共膜滤波器等。

⼀、⾃感与互感（⼀）⾃感当线圈中有电流通过时，线圈的周围就会产⽣磁场。

当线圈中电流发⽣变化时，其周围的磁场也产⽣相应的变化，此变化的磁场可使线圈⾃⾝产⽣感应电动势（电动势⽤以表⽰有源元件理想电源的端电压），这就是⾃感。

（⼆）互感两个电感线圈相互靠近时，⼀个电感线圈的磁场变化将影响另⼀个电感线圈，这种影响就是互感。

互感的⼤⼩取决于电感线圈的⾃感与两个电感线圈耦合的程度。

⼆、电感器的作⽤与电路图形符号（⼀）电感器的电路图形符号电感器是⽤漆包线、纱包线或塑⽪线等在绝缘⾻架或磁⼼、铁⼼上绕制成的⼀组串联的同轴线匝，它在电路中⽤字母"L"表⽰，图6-1是其电路图形符号。

（⼆）电感器的作⽤电感器的主要作⽤是对交流信号进⾏隔离、滤波或与电容器、电阻器等组成谐振电路。

三、变压器的作⽤及电路图形符号（⼀）变压器的电路图形符号变压器是利⽤电感器的电磁感应原理制成的部件。

在电路中⽤字母"T"（旧标准为"B"）表⽰，其电路图形符号如图6-12所⽰。

（⼆）变压器的作⽤变压器是利⽤其⼀次（初级）、⼆次（次级）绕组之间圈数（匝数）⽐的不同来改变电压⽐或电流⽐，实现电能或信号的传输与分配。
