全部元件的参数如下：
1. 电阻：电阻的参数通常包括电阻值、功率、温度系数等。
常见的电
阻值有几欧姆到几兆欧姆不等，功率一般为1/8瓦到几瓦，温度系数
表示电阻随温度变化的程度。
2. 电容：电容的参数包括电容值、额定电压、介质材料等。
电容值一
般以法拉（F）为单位，额定电压表示电容器能承受的最大电压。
3. 电感：电感的参数通常包括电感值、额定电流、漏感比等。
电感值
一般以亨利（H）为单位，额定电流表示电感器能承受的最大电流。
4. 二极管：二极管的参数包括最大反向电压、最大正向电流、导通压
降等。
最大反向电压表示二极管能够承受的最大反向电压。
5. 三极管：三极管的参数包括最大集电电流、最大功耗、最大频率等。
最大集电电流表示三极管能够承受的最大集电电流。
6. MOS管：MOS管的参数包括最大漏极电流、最大功耗、门电压范围等。
最大漏极电流表示MOS管能够承受的最大漏极电流。
7. 集成电路：集成电路的参数包括芯片型号、工作电压、封装方式等。
不同的芯片具有不同的功能和工作要求。
8. 传感器：传感器的参数包括测量范围、精度、输出信号类型等。
不
同的传感器用于测量不同的物理量，需根据具体应用选择合适的参数。
以上列举的是一些常见元件的参数，每种元件都有不同的参数范围和要求，具体参数需根据具体元件的规格表或数据手册获取。
电子元件的主要分类和规格辨识方法电子元件是组成电子设备的基本单元，种类繁多，规格多样。
以下是对一些常见电子元件的主要分类和规格辨识方法的简要介绍：电阻器（Resistor）：电阻器是用于限制电流的元件，通常用于电路中的分压和限流。
其规格辨识方法包括以下几项：阻值（Ohms）：电阻器的阻值通常用欧姆（Ω）表示。
阻值可以通过色标法、数字法或公式计算得出。
额定功率（Power rating）：电阻器的额定功率指定了其在连续工作条件下所允许的最大功率。
额定功率通常以瓦特（W）为单位表示。
精度（Tolerance）：电阻器的精度表示其实际阻值与标称阻值之间的容许误差范围。
常见的精度等级包括E12、E6、E24等。
电容器（Capacitor）：电容器是一种用于存储电荷的元件，通常用于滤波、去耦和耦合。
其规格辨识方法包括以下几项：电容量（Capacitance）：电容器的电容量表示其存储电荷的能力。
电容量通常以法拉（F）为单位表示。
额定电压（Voltage rating）：电容器的额定电压指定了其在正常工作条件下所允许的最大电压。
额定电压通常以伏特（V）为单位表示。
温度范围（Temperature range）：电容器的温度范围指定了其在正常工作条件下所允许的温度范围。
常见的温度范围包括：-40°C至+85°C、-20°C至+70°C等。
电感器（Inductor）：电感器是一种用于存储磁能的元件，通常用于滤波、扼流和振荡。
其规格辨识方法包括以下几项：电感量（Inductance）：电感器的电感量表示其存储磁能的能力。
电感量通常以亨利（H）为单位表示。
额定电流（Current rating）：电感器的额定电流指定了其在连续工作条件下所允许的最大电流。
额定电流通常以安培（A）为单位表示。
温度范围（Temperature range）：电感器的温度范围指定了其在正常工作条件下所允许的温度范围。
电阻电阻/电阻器的主要参数在电阻器的使用中，必需正确应用电阻器的参数。
电阻器的性能参数包括标称阻值及允许偏差、额定功率、极限工作电压、电阻温度系数、频率特性和噪声电动势等。
对于普通电阻器使用中最常用的参数是标称阻值和允许偏差，额定功率。
⑴标称电阻值和允许偏差每个电阻器都按系列生产,有一个标称阻值。
不同标称系列，电阻器的实际值在该标称系列允许误差范围之内。
例如，Ｅ24系列中一电阻的标称值是1000欧，Ｅ24系列电阻的偏差是5%，这个电阻器的实际值可能在950～1050欧范围之内的某一个值，用仪表测得具体的阻值就是这个电阻的实际值。
表1-4 几种固定电阻器的外形和特点压。
器、仪表等。
电路。
在要求电阻偏差小的电路中，可选用Ｅ48、Ｅ96、Ｅ192精密电阻系列，在电阻器的使用中，根据实际需要选用不同精密度的电阻，一般来说误差小的电阻温度系数也小，阻值稳定性高。
电阻的单位是欧姆，用符号Ω表示。
还常用千欧（KΩ）、兆欧（MΩ）等单位表示。
单位之间的换算关系是：1ＭΩ＝1000ＫΩ＝1000000Ω⑵电阻器的额定功率电阻器在电路中实际上是个将电能转换成热能的元件，消耗电能使自身温度升高。
电阻器的额定功率是指在规定的大气压和特定的温度环境条件下，长期连续工作所能呈受的最大功率值。
电阻器实际消耗的电功率Ｐ等于加在电阻器上的电压与流过电阻器电流的乘积，即Ｐ＝ＵＩ。
电阻器的额定功率从0. 05Ｗ至500Ｗ之间数十种规格。
在电阻的使用中，应使电阻的额定功率大于电阻在电路中实际功率值的1.5～2倍以上。
表1-5 电阻器和电位器的命名方法图1-4 电阻器额定功率的图形符号在现代电子设备中，还常用到如水泥电阻和无引脚的片状电阻等新型电阻器。
水泥电阻体积小，功率较大，在电路中常作降压或分流电阻。
片状电阻有两种类型，厚膜片状电阻和薄膜片状电阻。
目前常用的是厚膜电阻，如国产ＲＬ11系列片状电阻。
片状电阻的特点是体积小，重量轻，高频特性好，无引脚采用贴焊安装。

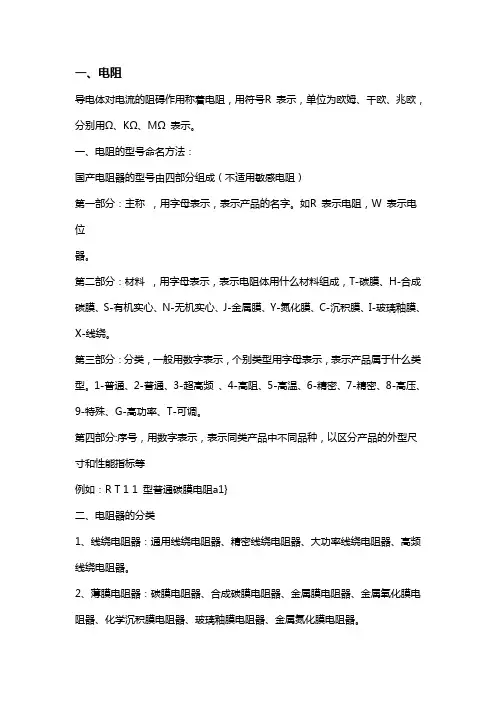

一、电阻导电体对电流的阻碍作用称着电阻，用符号R 表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R 表示电阻，W 表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa 及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。
贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 20** 1/81206 3216 1/41210 3225 1/31812 4832 1/220** 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、20**是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
公制长(L) 宽(W) 高(t) a0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W)6:2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120贴片电阻各参数说明国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

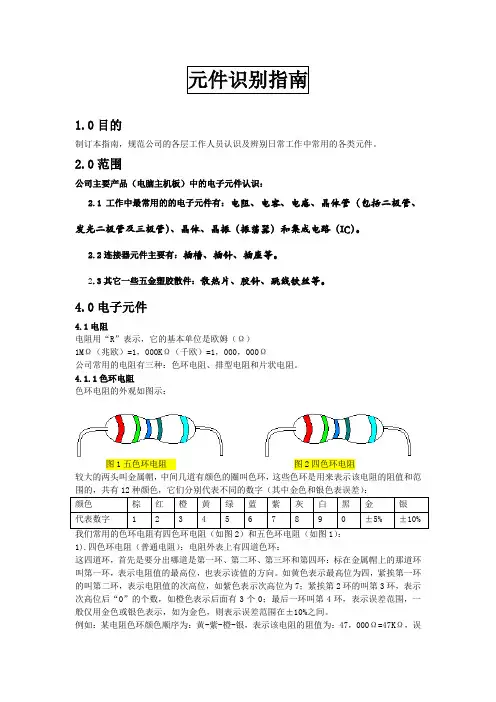

1.0目的制订本指南，规范公司的各层工作人员认识及辨别日常工作中常用的各类元件。
2.0范围公司主要产品（电脑主机板）中的电子元件认识：2.1工作中最常用的的电子元件有：电阻、电容、电感、晶体管（包括二极管、发光二极管及三极管）、晶体、晶振（振荡器）和集成电路（IC）。
2.2连接器元件主要有：插槽、插针、插座等。
2.3其它一些五金塑胶散件：散热片、胶针、跳线铁丝等。
4.0电子元件4.1电阻电阻用“R”表示，它的基本单位是欧姆（Ω）1MΩ（兆欧）=1，000KΩ（千欧）=1，000，000Ω公司常用的电阻有三种：色环电阻、排型电阻和片状电阻。
4.1.1色环电阻色环电阻的外观如图示：图1五色环电阻图2四色环电阻较大的两头叫金属帽，中间几道有颜色的圈叫色环，这些色环是用来表示该电阻的阻值和范我们常用的色环电阻有四色环电阻（如图2）和五色环电阻（如图1）：1).四色环电阻（普通电阻）：电阻外表上有四道色环：这四道环，首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环，表示电阻值的最高位，也表示读值的方向。
如黄色表示最高位为四，紧挨第一环的叫第二环，表示电阻值的次高位，如紫色表示次高位为7；紧挨第2环的叫第3环，表示次高位后“0”的个数，如橙色表示后面有3个0；最后一环叫第4环，表示误差范围，一般仅用金色或银色表示，如为金色，则表示误差范围在±10%之间。
例如：某电阻色环颜色顺序为：黄-紫-橙-银，表示该电阻的阻值为：47，000Ω=47KΩ，误差范围：±10%之间。
2.五色环电阻(精密电阻):它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A*有些五色环电阻,两端的金属都有色环。
这种电阻都会有4道色环相对靠近，集中在一起，而另一道色环则远离那4道色环，单独标在金属帽上的色环是表误差的第5环。

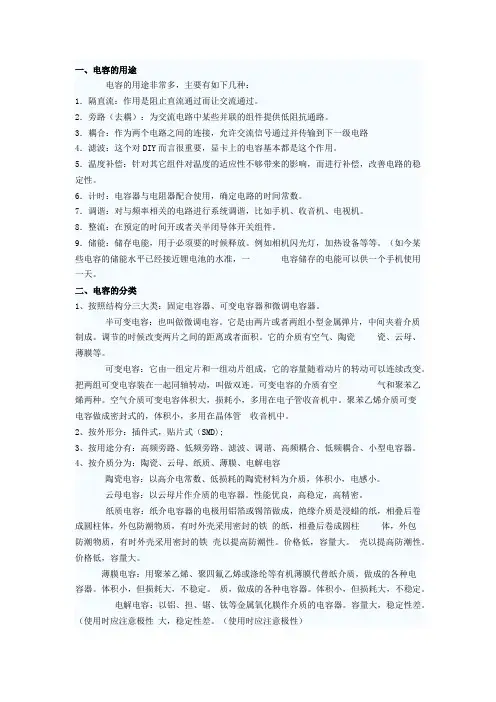

一、电容的用途电容的用途非常多，主要有如下几种：1．隔直流：作用是阻止直流通过而让交流通过。
2．旁路（去耦）：为交流电路中某些并联的组件提供低阻抗通路。
3．耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路4．滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作用。
5．温度补偿：针对其它组件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。
6．计时：电容器与电阻器配合使用，确定电路的时间常数。
7．调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。
8．整流：在预定的时间开或者关半闭导体开关组件。
9．储能：储存电能，用于必须要的时候释放。
例如相机闪光灯，加热设备等等。
（如今某些电容的储能水平已经接近锂电池的水准，一电容储存的电能可以供一个手机使用一天。
二、电容的分类1、按照结构分三大类：固定电容器、可变电容器和微调电容器。
半可变电容：也叫做微调电容。
它是由两片或者两组小型金属弹片，中间夹着介质制成。
调节的时候改变两片之间的距离或者面积。
它的介质有空气、陶瓷瓷、云母、薄膜等。
可变电容：它由一组定片和一组动片组成，它的容量随着动片的转动可以连续改变。
把两组可变电容装在一起同轴转动，叫做双连。
可变电容的介质有空气和聚苯乙烯两种。
空气介质可变电容体积大，损耗小，多用在电子管收音机中。
聚苯乙烯介质可变电容做成密封式的，体积小，多用在晶体管收音机中。
2、按外形分：插件式，贴片式（SMD);3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。
4、按介质分为：陶瓷、云母、纸质、薄膜、电解电容陶瓷电容：以高介电常数、低损耗的陶瓷材料为介质，体积小，电感小。
云母电容：以云母片作介质的电容器。
性能优良，高稳定，高精密。
纸质电容：纸介电容器的电极用铝箔或锡箔做成，绝缘介质是浸蜡的纸，相叠后卷成圆柱体，外包防潮物质，有时外壳采用密封的铁的纸，相叠后卷成圆柱体，外包防潮物质，有时外壳采用密封的铁壳以提高防潮性。
公制长(L) 宽(W) 高(t) a0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W)6:2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120贴片电阻各参数说明国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。
譬如：3ohm 用3R0表示，10ohm用100表示，100ohm用101表示，也就是说“R”表示点“.”的意思，而101后面个位数的“1”表示的是带有1个0，例如102表示10000。
2、电阻上的数字和字母表示的就是阻值，R002就表示0.002ohm，180表示的就是18ohm.3、怎样区分贴片的电阻与电容，由于电阻上面有白色的字体表示，所以除端角外背景颜色应该是黑色的，而电容上就没有字体表示，也不会有黑色的颜色，因为有黑色的话容易让人产生误会电容被氧化。
读出四块数据,乘给出数据,相加贴片电阻的命名贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 10805的焊盘大小虽然固定，但是厚度和陶瓷的材质会有差别，普通的允许耗散功率是1/10W-1/8W,功率型（绿色）可以做到1/4W。
如果你想让贴片电阻有较大的功耗，建议你把焊盘做在面积比较大的覆铜上，这样，普通0805封装的电阻1/4W也不会有问题，只是热稳定性稍微差一点点。
1206的在1/8W-1/2W之间电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm 1206=3.2mmx1.6mm 1210=3.2mmx2.5mm 1812=4.5mmx3.2mm2225=5.6mmx6.5mm封装额定功率@ 70°C英制公制(mil)(mm) 常规功率系列提升功率系列最大工作电压(V)0201 06031/20W/250402 10051/16W/500603 16081/16W1/10W500805 20121/10W1/8W1501206 32161/8W1/4W2001210 32251/4W1/3W2001812 48321/2W/2002010 50251/2W3/4W2002512 64321W/200标准阻值表1E-960603F(+1%) Standard Resistance Table阻值代码阻值代码阻值代码阻值代码阻值代码10.0 01X 100 01A 1.00K 01B 10.0K 01C 100K 01D10.2 02X 102 02A 1.02K 02B 10.2K 02C 102K 02D10.5 03X 105 03A 1.05K 03B 10.5K 03C 105K 03D25.5 40X 255 40A 2.55K 40B 25.5K 40C 255K 40D26.1 41X 261 41A 2.61K 41B 26.1K 41C 261K 41D26.7 42X 267 42A 2.67K 42B 26.7K 42C 267K 42D27.4 43X 274 43A 2.74K 43B 27.4K 43C 274K 43D28.0 44X 280 44A 2.80K 44B 28.0K 44C 280K 44D28.7 45X 287 45A 2.87K 45B 28.7K 45C 287K 45D29.4 46X 294 46A 2.94K 46B 29.4K 46C 294K 46D30.1 47X 301 47A 3.01K 47B 30.1K 47C 301K 47D30.9 48X 309 48A 3.09K 48B 30.9K 48C 309K 48D贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。
英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。
我们常说的0805封装就是指英制代码。
实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。
一、封装、尺寸规格对应关系如下表：二、封装额定功率和工作电压常规的贴片电阻额定功率及最大工作电压如下表所示：关于电容封装，除了上面的贴片封装外，对无极性电容，其封装模型还有RAD类型，例如“RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。
有极的电解电容的封装模型为RB类型，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。
电阻功率设计上应该按照70%额定功率降额使用，如果环境温度太高超过70度以上，还应该再次降额使用，具体需根据该产品的温度曲线确定。
PCB设计中封装库的使用，对于这些主流的电阻封装，都是有现成库可以调用的，包括RAD 类型，如果如要设计自己的封装库，那么就可以按照1mil=0.001英寸，1英寸=2.54cm换算关系设计，（1英寸=1000mil）对于外圈的丝印不要设计的太松散，否则实际使用很容易跟其他丝印重叠。
贴片电感选型采购指南详解片式电感【SMD Inductor】片式叠层电感简称为贴片电感、片感，常用的三大片式元件（片阻、片容、片感）之一。
电感是储能元件,电感多用于电源滤波回路，侧重于抑止传导性干扰；主要规格尺寸，按公制标准分为：1005、1608、2012、3216、3225、4516、4532等。
感量范围：1nH～330uH，精度等级分为：±0.3nH、±0.5nH、±5%、±10%、20%等。
在选用片式电感时，应根据频率、电流的要求来选择相应的产品。
片式绕线电感片式绕线电感是对传统电感器进行技术改进，缩小体积，把引线改为适合表面贴装的端电极结构。
目前，主要规格按英制有：0603、0805、1008、1210、1812等，相比叠层片式电感而言，感量可以做到更大至1000 uH。
片式功率电感片式功率电感提供了比上述二类小型电感器更大的ISTA，更小的DCA，以及在其他同样的参数下更高的感量选择，并可提供屏蔽结构。
目前，我们主要提供以下各系列的片式电感器产品：■ 片式叠层电感1. 高频（陶瓷芯）电感系列、铁氧体芯电感系列。
■ 片式绕线电感1. 陶瓷芯系列、铁氧体芯系列。
■ 片式功率电感MS 系列、PB 系列、PS 系列、PIO系列、LBS系列功率电感器。
风华高科全系列贴片电感pdf参数资料下载本产品参数资料由广东风华高科原厂提供。
包括片式叠层电感、片式功率电感、片式绕线电感等全系列产品。
采用常用的PDF格式制作，内容包括该型贴片电感的特点、命名方式，贴片电感的结构及规格尺寸、外观说明，参考标准、电性能参数、电感量－直流偏置特性曲线、阻抗－频率特性特性曲线、电感量－温度特性曲线、Q 值－频率特性曲线图、包装尺寸、形式等完整资料。
是电路设计师和采购工程师选型好采购参考的官方可靠数据。
