轴承改错大全

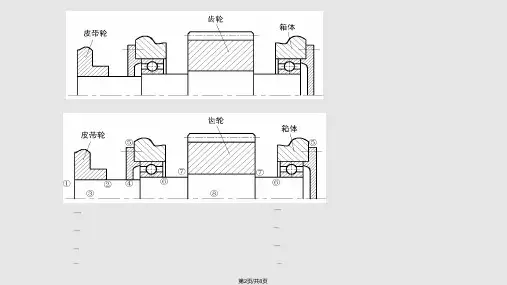

例：轴承改错题精选（1）轴的右端面应缩进带轮右端面1~2mm且应有轴端挡圈固定带轮；（2）带轮与轴间应有键联接；（3）带轮左端面靠轴肩定位，下一段轴径加大；（4）带轮两个槽中没有线；（5）取消套筒（若保留套筒对带轮定位也可，那么套筒应穿过透盖顶到轴承内圈右端面）；（6）透盖与轴之间应有间隙，且还应有密封毡圈；（7）应改为喇叭口斜线，用角接触球轴承；（8）与轮毂配合段轴颈长度应比轮毂长小1~2mm；（9）轮毂与轴之间应有键联接；（10）两个轴承端盖与箱体间应有调整垫片；（11）箱体上端盖接触面之外的外表面应低一些；（12）轴承端盖外圆外侧应倒角。

一、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。

）例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰二、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。

（5分）⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。

三．试指出图中结构不合理的地方，并予以改正。

1、此处应有垫片；2、轴肩太高；3、键太长；4、安装齿轮处的轴的直径应小于齿轮宽度；5、套筒直径太大，超过轴承内圈高度；6、轴承端盖此处的直径太大；7、此处应有密封圈；8、轴承左端没有定位13 4 5 6 2 7 89 10 119、此处轴太长，轴的端面与轴端挡圈应相隔2-3mm；10、联轴器结构不合理，；11、两个键的位置应布置在同一方向，而且轴的画法有误⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰①联轴器周向没有定位。

○1.无垫片；○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩 ○6套筒高于内圈高度○7轴和轮毂一样长，起不到定位作用； ○8无定位；○9无垫片○10采用反装。

】1628735410(10分)指出图4-2中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

2、(14分)[解] 画出的正确结构图如图。

①轴的右端面应缩到联轴器端面内1～2mm，轴端挡圈压到联轴器端面上，与轴端面留有间隙；②联轴器与透盖不能接触，联轴器应右移；③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙；⑤右轴承内圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒内轴颈右端面应左移1～2mm；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm，轴颈右端面缩进去；⑦左轴承内圈不能被轴环全挡住，轴环左部轴径减小至内圈厚度的2／3左右；⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。

⑨轴的左端伸出轴承内圈过长，应缩短一点。

图4-21.(11分) (1)在图中啮合处齿轮1和齿轮2所受轴向力F a1和F a2的方向如图(2分)。

(2)蜗杆3轮齿的螺旋线方向，蜗轮4轮齿的螺旋线方向及其转动方向如图(2分)。

(3)蜗杆和蜗轮所受各分力的方向。

(6分)2、(10分)[解] 画出的正确结构图如图。

①固定轴肩端面与轴承盖的轴向间距太小。

②轴承盖与轴之间应有间隙。

③轴承内环和套简装不上，也拆不下来。

④轴承安装方向不对。

⑤轴承外圈内与壳体内壁间应有5-8mm间距。

⑥与轮毂相配的轴段长度应小于轮毂长。

⑦轴承内圈拆不下来。

每指出1个错误得1分,满分5分；每改正1个错误得1分,满分5分。

①箱体上与轴承端盖接触面应有凸台，减少加工面积；②应有调整垫片；③缺少挡油板；④轴承端面和轴承座端面不应重合；⑤与轮毂配合段轴颈长度应比轮毂长小1～2mm；⑥端盖和轴之间不应接触，要有间隙；⑦应加密封圈；⑧应同一轴上的键连接应在同一母线上；⑨轴承的定位套筒和轴肩外径不应高过轴承内圈，应为轴承留拆卸空间；题八图答：（1）联轴器的键1应采用C型键联接，同时，键的布置应与齿轮轴段处的键在同一母线上；（2）轴承端盖与轴之间应有间隙并设计密封件；（3）左边轴承轴段与轴承端盖轴段之间应设计一个阶梯，不应为同一直径轴，以便于轴承安装；（4）左轴承端盖与轴承座间应有垫片；（5）左端轴承内圈厚度应略高于轴环厚度；（6）齿轮宽度应略短于相应轴段长度1-2mm；（7）齿轮轴上的键长应短于轴段长度；（8）右端轴承内圈厚度应略高于轴环厚度；（9）、右轴承端盖与轴承座间应有垫片；下图为斜齿轮、轴、轴承组合结构图。

轴系装配结构设计错误案例：1、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（注：润滑方式、倒角和圆角忽略不计。

）解答⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰2、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。

解答⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。

机械设计结构改错题经典10题（2020.03）1．图示为轴承面对面安装的轴系结构，指出轴系结构中不少于10处的错误。

注：润滑方式、倒角和圆角不考虑。

解：１、缺少调整垫片２、４箱体上非加工面应低于加工面；３、右轴承装反了；５、缺少调整垫片；６、缺轴端挡板；７、缺键联接；８、透盖与轴之间应有间隙；９、缺毡圈油封；１０、轴承左边轴径应小于轴承内经；１１、装齿轮轴段长应小于轮毂宽。

2 图示为小锥齿轮轴系部件结构图，齿轮采用油润滑，轴承为脂润滑。

指出途中不合理或错误的结构，在图中用序号标出，并按序号简要说明错误原因。

解：说明：①没有必要设圆螺母及轴上螺纹轴头，因齿轮上F a向右；②锥齿轮孔键槽是通的，以便于加工，且槽底与键顶面间有间隙；③轴环外径太大，应低于轴承内圈1/3厚，以方便内圈拆卸；④两轴承内圈之间的轴外径小于轴承内径，以使左轴承能装人；⑤两轴承外圈之间的套杯内径应小于轴承外径，以便于轴承定位；⑥透盖左端面与轴承外圈端面问应留间隙，以避免干涉；⑦套杯应加端环，端环左端面应加调整垫片，以调整轴系位置；⑧套杯右端面与端盖间应加密封垫，起密封作用；⑨轴用弹性挡圈改为圆螺母及防松垫片（轴上制螺纹及槽），用以调整轴承的游隙；⑩端盖内孔应加毡圈油封，起密封作用，端盖与轴间应有间隙；11 轴上螺纹右边轴径应小于螺纹外径，以方便装配；12 此处应设轴肩，对轴上零件起轴向定位作用；13 轴上两个键槽应处同一母线上，以方便加工。

3．指出轴系零部件结构中的错误，并说明错误原因。

解：1 轴上两个平键应在同一母线上；2 齿轮的联接平键长度不能超出联接轴段长；3 轴右端的轴用弹性挡圈没必要，轴可缩短；4 轴环将右轴承左端内圈全挡住了、无法拆卸，轴肩要降低到内圈外径下1/3召处；5 两个轴承端盖与箱体间应有调整垫片；6 箱体上不加工的毛坯面应比加工面低（2 处）；7 螺钉联接多处错误：①箱体上是盲螺孔，不是光孔；②螺孔有效深度应大于螺钉拧入深度；③底孔深度应大于螺纹孔深度；④弹簧垫圈开口方向画反了。

各种轴结构改错题⽬轴结构改错题⽬：3、图⽰为⼀⽤对圆锥滚⼦轴承外圈窄边相对安装的轴系结构。

请按⽰例①所⽰，指出图中的其他结构错误（不少于7处）（7分）（注：润滑⽅式、倒⾓和圆⾓忽略不计。

）例①——缺少调整垫⽚[解]⑴——缺少调整垫⽚⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同⼀⾓度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间⽆间隙⑹——多⼀个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧⽆轴向定位⑼——轴承安装⽅向不对⑽——轴承外圈定位超⾼⑾——轴与轴承端盖相碰4、请说明图⽰轴系结构中⽤数字标出位置的错误（不合理）的原因。

（5分）⑴——轴肩的⾼度超出了轴承内圈的外径；⑵——轴段的长度应该⼩于轮毂的宽度；⑶——螺纹轴段缺少螺纹退⼑槽；⑷——键槽应该与中间部位的键槽在同⼀母线上布置；⑸——键的长度应该⼩于轴段的长度。

轴结构常见错误总结㈠、轴本⾝的常见结构错误：⑴、必须把不同的加⼯表⾯区别开来；⑵、轴段的长度必须⼩于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、⾓接触轴承和圆锥滚⼦轴承①、⼀定要成对使⽤；②、⽅向必须正确，必须正装或反装；③、外圈定位（固定）边⼀定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺⼨问题①、内圈的外径⼀定要⼤于固定结构的直径；②、外圈的内径⼀定要⼩于固定结构的直径。

⑶、轴上如有轴向⼒时，必须使⽤能承受轴向⼒的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同⼀轴上所有键槽应在⼀个对称线上；⑵、键槽的长度必须⼩于轴段的长度；⑶、半圆键不⽤于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于⾓接触和圆锥滚⼦轴承，轴承端盖⼀定要顶在轴承的⼤端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退⼑槽;⑵、紧定螺钉应该拧⼊轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺⼨;⑷、避免螺纹联接件承受附加弯矩。

轴系结构改错结构改错原则1.保证轴的定位；2.保证轴上零件轴向、周向定位和固定；3.考虑轴的加工工艺性；4.考虑轴及轴上零件的装拆和调整；5.轴的受力合理、减少应力集中，提高轴的强度。

轴结构常见错误总结（箭头左侧图中红圈为错误，右侧为改正）一、轴本身的常见结构错误：1.必须把不同的加工表面区别开来；2.轴段的长度必须小于轮毂的长度；3.必须考虑轴上零件的轴向、周向固定问题；4.轴外伸处应考虑密封问题。

二、轴承安装的常见错误：1.角接触轴承和圆锥滚子轴承1)一定要成对使用；2)方向必须正确，必须正装（如图a）或反装（如图b）；3)外圈定位（固定）边一定是宽边。

2.轴承内外圈的定位必须注意内外圈的直径尺寸问题1)内圈的外径一定要大于固定结构的直径；2)外圈的内径一定要小于固定结构的直径。

3.轴上如有轴向力时，必须使用能承受轴向力的轴承。

30000型或70000型4.轴承必须考虑密封问题；5.轴承必须考虑轴向间隙调整问题。

三、键槽的常见错误：1.同一轴上所有键槽应在一条直线上；2.键槽的长度必须小于轴段的长度；四、轴承端盖的常见错误1.对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的背面；2.和机体的联接处必须要考虑采用垫片调整轴承的间隙问题；3.轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

例子：重点：（1）轴系上零件的选用及结构表达；（2）支点轴向固定结构；（3）轴系上零件的相互位置关系（动件与静件接触、轴上零件定位和固定）；（4）结构工艺性（加工、装拆、调查）；（5）润滑和密封；（6）绘图表达等其他错误。

此轴系结构的主要错误如下：（1）凸缘式半联轴器无法联接，缺少联接螺栓孔；（2）联轴器孔应该打通；（3）联轴器周向未定位，应添加定位平键；（4）联轴器轴向未定位，在配合轴段应留有定位阶梯；（5）箱体外壁的加工面与非加工面没有分开，会造成轴承端盖安装不可靠或精加工面过大等问题；（6）轴与轴承端盖间应留有间隙。

[汇编]轴系结构改错轴系结构改错结构改错原则1. 保证轴的定位;2. 保证轴上零件轴向、周向定位和固定;3. 考虑轴的加工工艺性;4. 考虑轴及轴上零件的装拆和调整;5. 轴的受力合理、减少应力集中，提高轴的强度。

轴结构常见错误总结(箭头左侧图中红圈为错误，右侧为改正)一、轴本身的常见结构错误:1. 必须把不同的加工表面区别开来;2. 轴段的长度必须小于轮毂的长度;3. 必须考虑轴上零件的轴向、周向固定问题;4. 轴外伸处应考虑密封问题。

二、轴承安装的常见错误:1. 角接触轴承和圆锥滚子轴承1) 一定要成对使用;2) 方向必须正确，必须正装(如图a)或反装(如图b);3) 外圈定位(固定)边一定是宽边。

2. 轴承内外圈的定位必须注意内外圈的直径尺寸问题1) 内圈的外径一定要大于固定结构的直径;2) 外圈的内径一定要小于固定结构的直径。

3. 轴上如有轴向力时，必须使用能承受轴向力的轴承。

30000型或70000型4. 轴承必须考虑密封问题;5. 轴承必须考虑轴向间隙调整问题。

三、键槽的常见错误:1. 同一轴上所有键槽应在一条直线上;2. 键槽的长度必须小于轴段的长度;四、轴承端盖的常见错误1. 对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的背面;2. 和机体的联接处必须要考虑采用垫片调整轴承的间隙问题;3. 轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

例子:重点:(1)轴系上零件的选用及结构表达;(2)支点轴向固定结构;(3)轴系上零件的相互位置关系(动件与静件接触、轴上零件定位和固定);(4)结构工艺性(加工、装拆、调查); (5)润滑和密封;(6)绘图表达等其他错误。

此轴系结构的主要错误如下:(1)凸缘式半联轴器无法联接，缺少联接螺栓孔; (2)联轴器孔应该打通;(3)联轴器周向未定位，应添加定位平键;(4)联轴器轴向未定位，在配合轴段应留有定位阶梯; (5)箱体外壁的加工面与非加工面没有分开，会造成轴承端盖安装不可靠或精加工面过大等问题;(6)轴与轴承端盖间应留有间隙。

轴系改错1.轴承盖的端面处应减少加工面 2 .左边轴承盖与箱体间无调整密封垫片 3.套筒超过轴承内圈定位高度，2.不便轴承拆卸4.键太长，右端定位套筒无法装入 5.齿轮处轴段过长，出现过定位，齿轮定位不可靠3. 6.悬伸轴精加工面过长，轴承装配不便 7.右端轴承盖与箱体间无调整密封垫片4.8.轴与端盖直接接触且无密封圈 9.右端轴承盖的端面处应减少加工面5.10.键顶面与轮毂接触，轮毂键槽未开通，且与齿轮处键不在同一母线上6.11.联轴器与右端轴承盖接触 12.轴段太长，联轴器右端未可靠定位转动件与静止件接触 1）轴与端盖接触; 2)套筒与轴承外圈接触；3）套筒顶不住齿轮;4)联轴器没轴向固定及定位；5）联轴器没周向固定；7.轴上零件未定位、固定 6）此弹性圈没有用。

8.工艺不合理（属加工方面）7）工面过长，且装拆轴承不便；8）联轴器孔未打通；9.9）箱体端面加工面与未加工面没有分开；10）轴肩太高，无法拆卸轴承；10.11）键过长，套筒无法装入。

12）无调整垫片，无法调整轴承间隙。

11.润滑与密封问题 13）轴承脂润滑无挡油环；14）端盖与轴直接接触且无密封(1) 轴端与轴承盖之间应有间隙(2) 安装轴承的轴段不应有键(3)轴承安装方向反了(4) 轴环直径太大，不便轴承拆卸(5)齿轮与轴周向固定应有键(6) 轴段分界面应收进齿轮孔内(7)①联轴器无轴向定位②联轴器与端盖接触②③端盖不能与轴接触③端盖中缺密封圈⑤套筒处不应有键④⑥轴承座孔不应有凸肩⑦齿轮左侧轴向定位不可靠⑧右端轴承不需要弹性挡圈⑨右端盖未顶到轴承外圈⑩与端盖的配合面应凸起1.2.零件的固定（1）轴承外圈不定位不固定（2）其轴端装联轴器时，没有轴向定位轴肩3.调整与预紧（3）无垫片，不能调整轴承游隙。

无套杯及垫片结构，不能调整锥齿轮的位置4.转动件与固定件接触摩擦（4）端盖固定而轴承转动，应该有间隙。

5.加工与装配（5）箱体端面的加工部分与不加工部分没分开。

指出轴系结构设计中的错误。

1.
2.
3.
4.
1）轴承端盖不应与轴直接接触；
2）套筒高度过高应低于轴承内圈的厚度；
3）轴长应比轮毂的宽度短2－3mm；
4）联轴器未轴向固定；
5）联轴器未周向固定；
6）弹性挡圈多余；
7）悬伸轴的精加工面过长，不利于轴承的装拆；8）联轴器应为通孔；
9）轴承端盖与箱体间应有密封垫片；
10）轴肩高度过高，应低于轴承内圈厚度；11）键的长度过长，无法周向固定齿轮；12）箱体未区分加工面与非加工面；
13）轴肩高度过低，不利于齿轮轴向定位14）轴承端盖内应有轴上密封件
主要结构错误有
(1)缺少调整垫片；
(2)轮毂键槽结构不对，键顶面不应与轮毂接触；
(3)与齿轮处键槽的位置不在同一角度上；
(4)键槽处没有局部剖；
(5)端盖孔与轴径间无间隙；
(6)多一个键；
(7)齿轮左侧定位不可靠；
(8)齿轮右侧无轴向定位；
(9)轴承安装方向不对；
(10)轴承外圈定位超高；
(11)轴与轴承盖相碰。
