轴承改错题口诀

○1.无垫片；○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩 ○6套筒高于内圈高度○7轴和轮毂一样长，起不到定位作用； ○8无定位；○9无垫片○10采用反装。

】1628735410(10分)指出图4-2中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

2、(14分)[解] 画出的正确结构图如图。

①轴的右端面应缩到联轴器端面内1～2mm，轴端挡圈压到联轴器端面上，与轴端面留有间隙；②联轴器与透盖不能接触，联轴器应右移；③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙；⑤右轴承内圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒内轴颈右端面应左移1～2mm；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm，轴颈右端面缩进去；⑦左轴承内圈不能被轴环全挡住，轴环左部轴径减小至内圈厚度的2／3左右；⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。

⑨轴的左端伸出轴承内圈过长，应缩短一点。

图4-21.(11分) (1)在图中啮合处齿轮1和齿轮2所受轴向力F a1和F a2的方向如图(2分)。

(2)蜗杆3轮齿的螺旋线方向，蜗轮4轮齿的螺旋线方向及其转动方向如图(2分)。

(3)蜗杆和蜗轮所受各分力的方向。

(6分)2、(10分)[解] 画出的正确结构图如图。

①固定轴肩端面与轴承盖的轴向间距太小。

②轴承盖与轴之间应有间隙。

③轴承内环和套简装不上，也拆不下来。

④轴承安装方向不对。

⑤轴承外圈内与壳体内壁间应有5-8mm间距。

⑥与轮毂相配的轴段长度应小于轮毂长。

⑦轴承内圈拆不下来。

每指出1个错误得1分,满分5分；每改正1个错误得1分,满分5分。

①箱体上与轴承端盖接触面应有凸台，减少加工面积；②应有调整垫片；③缺少挡油板；④轴承端面和轴承座端面不应重合；⑤与轮毂配合段轴颈长度应比轮毂长小1～2mm；⑥端盖和轴之间不应接触，要有间隙；⑦应加密封圈；⑧应同一轴上的键连接应在同一母线上；⑨轴承的定位套筒和轴肩外径不应高过轴承内圈，应为轴承留拆卸空间；题八图答：（1）联轴器的键1应采用C型键联接，同时，键的布置应与齿轮轴段处的键在同一母线上；（2）轴承端盖与轴之间应有间隙并设计密封件；（3）左边轴承轴段与轴承端盖轴段之间应设计一个阶梯，不应为同一直径轴，以便于轴承安装；（4）左轴承端盖与轴承座间应有垫片；（5）左端轴承内圈厚度应略高于轴环厚度；（6）齿轮宽度应略短于相应轴段长度1-2mm；（7）齿轮轴上的键长应短于轴段长度；（8）右端轴承内圈厚度应略高于轴环厚度；（9）、右轴承端盖与轴承座间应有垫片；下图为斜齿轮、轴、轴承组合结构图。

轴改错题与总结部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑1左、右两边轴承端盖均无调整垫片2左边轴承内圈固定错误，轴肩高过内圈高度3键过长4齿轮轮毂的长度要长过与其配合的轴段的长度1－2mm5套筒高度高过右边轴承内圈的高度6右边轴承端盖与轴要留有间歇7右边轴承端盖与轴间要有密封圈8和右端轴承相配合的轴端作成阶梯轴，便于装拆9两端的轴承要设有挡油环10联轴器没有周向定位。

轴结构改错题目：1、请指出下图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。

(10分>2、请指出图示轴系结构的主要错误，并绘出正确的结构<结构对称，画一半即可。

(12分>3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误<不少于7处）<7分）b5E2RGbCAP<注：润滑方式、倒角和圆角忽略不计。

）例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确<应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误<不合理）的原因。

<5分）⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位<固定）边一定是宽边。

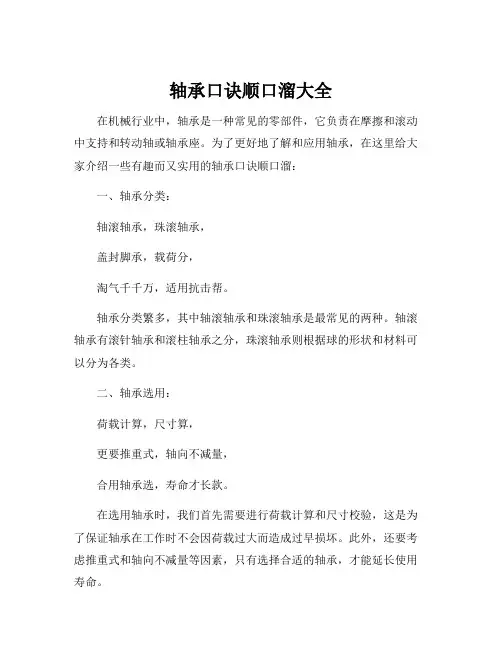

轴承口诀顺口溜大全在机械行业中，轴承是一种常见的零部件，它负责在摩擦和滚动中支持和转动轴或轴承座。

为了更好地了解和应用轴承，在这里给大家介绍一些有趣而又实用的轴承口诀顺口溜：一、轴承分类：轴滚轴承，珠滚轴承，盖封脚承，载荷分，淘气千千万，适用抗击帮。

轴承分类繁多，其中轴滚轴承和珠滚轴承是最常见的两种。

轴滚轴承有滚针轴承和滚柱轴承之分，珠滚轴承则根据球的形状和材料可以分为各类。

二、轴承选用：荷载计算，尺寸算，更要推重式，轴向不减量，合用轴承选，寿命才长款。

在选用轴承时，我们首先需要进行荷载计算和尺寸校验，这是为了保证轴承在工作时不会因荷载过大而造成过早损坏。

此外，还要考虑推重式和轴向不减量等因素，只有选择合适的轴承，才能延长使用寿命。

三、轴承安装：干净参观，底头顶平，借工具拓，不用暴力撑，尺寸测量，坐入判宽。

在轴承安装时，必须确保工作环境干净整洁，避免污染轴承表面。

底头和顶座也要平整，以确保轴承装配处于正确位置。

此外，我们可以使用工具进行轴承拓宽，而不是使用暴力撑压。

最后，安装轴承后，要进行尺寸测量，以判断其是否符合规格。

四、轴承润滑：润滑重要，油脂适量，引入生活，提高效益，忌大忌小，量要适当。

轴承的润滑对于轴承的使用寿命至关重要，油脂是常见的润滑材料。

合适的润滑能够降低摩擦和磨损，并提高轴承的效益。

在润滑过程中要避免使用过多或过少的油脂，量要适中。

五、轴承故障：卧房轮滑，大声哇呜，拍了拍背，见闻设施。

容机慢高、振动噪音等状况，解决方法得要尽快找寻。

轴承会出现一些故障，比如滚动不稳、噪音过大等状况。

当我们遇到这种情况时，可以先检查是否存在容机过慢、磨损过高或振动噪音等问题。

根据问题的具体情况，找到解决方法并及时修复。

六、轴承维护：常常保养，定期修护，清洁擦扫，润滑添加，质量保证，安全第一。

轴承的维护是轴承的寿命延长的关键。

我们需要经常进行轴承保养，定期进行修护和检查。

清洁擦拭轴承表面，并定期添加润滑材料。

轴系结构改错结构改错原则1.保证轴的定位；2.保证轴上零件轴向、周向定位和固定；3.考虑轴的加工工艺性；4.考虑轴及轴上零件的装拆和调整；5.轴的受力合理、减少应力集中，提高轴的强度。

轴结构常见错误总结（箭头左侧图中红圈为错误，右侧为改正）一、轴本身的常见结构错误：1.必须把不同的加工表面区别开来；2.轴段的长度必须小于轮毂的长度；3.必须考虑轴上零件的轴向、周向固定问题；4.轴外伸处应考虑密封问题。

二、轴承安装的常见错误：1.角接触轴承和圆锥滚子轴承1)一定要成对使用；2)方向必须正确，必须正装（如图a）或反装（如图b）；3)外圈定位（固定）边一定是宽边。

2.轴承内外圈的定位必须注意内外圈的直径尺寸问题1)内圈的外径一定要大于固定结构的直径；2)外圈的内径一定要小于固定结构的直径。

3.轴上如有轴向力时，必须使用能承受轴向力的轴承。

30000型或70000型4.轴承必须考虑密封问题；5.轴承必须考虑轴向间隙调整问题。

三、键槽的常见错误：1.同一轴上所有键槽应在一条直线上；2.键槽的长度必须小于轴段的长度；四、轴承端盖的常见错误1.对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的背面；2.和机体的联接处必须要考虑采用垫片调整轴承的间隙问题；3.轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

例子：重点：（1）轴系上零件的选用及结构表达；（2）支点轴向固定结构；（3）轴系上零件的相互位置关系（动件与静件接触、轴上零件定位和固定）；（4）结构工艺性（加工、装拆、调查）；（5）润滑和密封；（6）绘图表达等其他错误。

此轴系结构的主要错误如下：（1）凸缘式半联轴器无法联接，缺少联接螺栓孔；（2）联轴器孔应该打通；（3）联轴器周向未定位，应添加定位平键；（4）联轴器轴向未定位，在配合轴段应留有定位阶梯；（5）箱体外壁的加工面与非加工面没有分开，会造成轴承端盖安装不可靠或精加工面过大等问题；（6）轴与轴承端盖间应留有间隙。

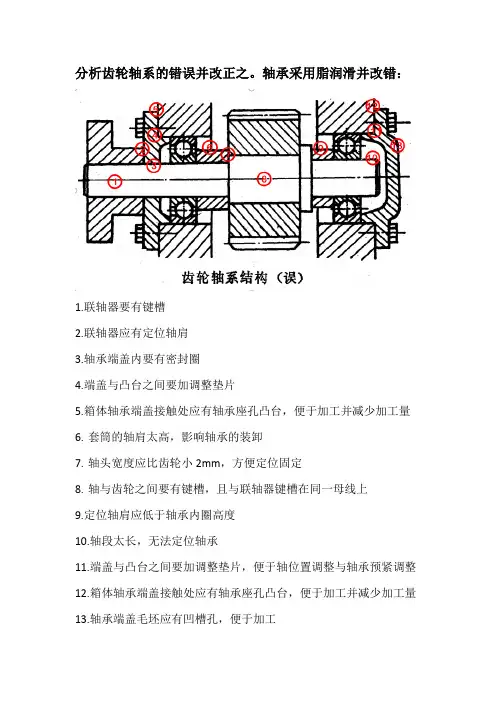

分析齿轮轴系的错误并改正之。

轴承采用脂润滑并改错：
1.联轴器要有键槽
2.联轴器应有定位轴肩
3.轴承端盖内要有密封圈
4.端盖与凸台之间要加调整垫片
5.箱体轴承端盖接触处应有轴承座孔凸台，便于加工并减少加工量
6.套筒的轴肩太高，影响轴承的装卸
7.轴头宽度应比齿轮小2mm，方便定位固定
8.轴与齿轮之间要有键槽，且与联轴器键槽在同一母线上
9.定位轴肩应低于轴承内圈高度
10.轴段太长，无法定位轴承
11.端盖与凸台之间要加调整垫片，便于轴位置调整与轴承预紧调整
12.箱体轴承端盖接触处应有轴承座孔凸台，便于加工并减少加工量
13.轴承端盖毛坯应有凹槽孔，便于加工。

[汇编]轴系结构改错轴系结构改错结构改错原则1. 保证轴的定位;2. 保证轴上零件轴向、周向定位和固定;3. 考虑轴的加工工艺性;4. 考虑轴及轴上零件的装拆和调整;5. 轴的受力合理、减少应力集中，提高轴的强度。

轴结构常见错误总结(箭头左侧图中红圈为错误，右侧为改正)一、轴本身的常见结构错误:1. 必须把不同的加工表面区别开来;2. 轴段的长度必须小于轮毂的长度;3. 必须考虑轴上零件的轴向、周向固定问题;4. 轴外伸处应考虑密封问题。

二、轴承安装的常见错误:1. 角接触轴承和圆锥滚子轴承1) 一定要成对使用;2) 方向必须正确，必须正装(如图a)或反装(如图b);3) 外圈定位(固定)边一定是宽边。

2. 轴承内外圈的定位必须注意内外圈的直径尺寸问题1) 内圈的外径一定要大于固定结构的直径;2) 外圈的内径一定要小于固定结构的直径。

3. 轴上如有轴向力时，必须使用能承受轴向力的轴承。

30000型或70000型4. 轴承必须考虑密封问题;5. 轴承必须考虑轴向间隙调整问题。

三、键槽的常见错误:1. 同一轴上所有键槽应在一条直线上;2. 键槽的长度必须小于轴段的长度;四、轴承端盖的常见错误1. 对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的背面;2. 和机体的联接处必须要考虑采用垫片调整轴承的间隙问题;3. 轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

例子:重点:(1)轴系上零件的选用及结构表达;(2)支点轴向固定结构;(3)轴系上零件的相互位置关系(动件与静件接触、轴上零件定位和固定);(4)结构工艺性(加工、装拆、调查); (5)润滑和密封;(6)绘图表达等其他错误。

此轴系结构的主要错误如下:(1)凸缘式半联轴器无法联接，缺少联接螺栓孔; (2)联轴器孔应该打通;(3)联轴器周向未定位，应添加定位平键;(4)联轴器轴向未定位，在配合轴段应留有定位阶梯; (5)箱体外壁的加工面与非加工面没有分开，会造成轴承端盖安装不可靠或精加工面过大等问题;(6)轴与轴承端盖间应留有间隙。

轴系改错1.轴承盖的端面处应减少加工面 2 .左边轴承盖与箱体间无调整密封垫片 3.套筒超过轴承内圈定位高度，2.不便轴承拆卸4.键太长，右端定位套筒无法装入 5.齿轮处轴段过长，出现过定位，齿轮定位不可靠3. 6.悬伸轴精加工面过长，轴承装配不便 7.右端轴承盖与箱体间无调整密封垫片4.8.轴与端盖直接接触且无密封圈 9.右端轴承盖的端面处应减少加工面5.10.键顶面与轮毂接触，轮毂键槽未开通，且与齿轮处键不在同一母线上6.11.联轴器与右端轴承盖接触 12.轴段太长，联轴器右端未可靠定位转动件与静止件接触 1）轴与端盖接触; 2)套筒与轴承外圈接触；3）套筒顶不住齿轮;4)联轴器没轴向固定及定位；5）联轴器没周向固定；7.轴上零件未定位、固定 6）此弹性圈没有用。

8.工艺不合理（属加工方面）7）工面过长，且装拆轴承不便；8）联轴器孔未打通；9.9）箱体端面加工面与未加工面没有分开；10）轴肩太高，无法拆卸轴承；10.11）键过长，套筒无法装入。

12）无调整垫片，无法调整轴承间隙。

11.润滑与密封问题 13）轴承脂润滑无挡油环；14）端盖与轴直接接触且无密封(1) 轴端与轴承盖之间应有间隙(2) 安装轴承的轴段不应有键(3)轴承安装方向反了(4) 轴环直径太大，不便轴承拆卸(5)齿轮与轴周向固定应有键(6) 轴段分界面应收进齿轮孔内(7)①联轴器无轴向定位②联轴器与端盖接触②③端盖不能与轴接触③端盖中缺密封圈⑤套筒处不应有键④⑥轴承座孔不应有凸肩⑦齿轮左侧轴向定位不可靠⑧右端轴承不需要弹性挡圈⑨右端盖未顶到轴承外圈⑩与端盖的配合面应凸起1.2.零件的固定（1）轴承外圈不定位不固定（2）其轴端装联轴器时，没有轴向定位轴肩3.调整与预紧（3）无垫片，不能调整轴承游隙。

无套杯及垫片结构，不能调整锥齿轮的位置4.转动件与固定件接触摩擦（4）端盖固定而轴承转动，应该有间隙。

5.加工与装配（5）箱体端面的加工部分与不加工部分没分开。

机械设计（轴系改错）一．齿轮轴轴系上的错误结构并改正。

（轴承采用脂润滑，齿轮采用油润滑。

）1.转动件与静止件接触1) 轴与端盖接触；2) 套筒与轴承外圈接触；2.轴上零件未定位、固定 3) 套筒顶不住齿轮；4)联轴器没轴向固定及定位； 5 )联轴器没周向固定； 6) 此弹性圈没有用。

3. 工艺不合理 (属加工方面)7) 精加工面过长，且装拆轴承不便； 8) 联轴器孔未打通；9) 箱体端面加工面与非加工面没有分开； 10) 轴肩太高，无法拆卸轴承； 11) 键过长，套筒无法装入。

12) 无调整垫片，无法调整轴承间隙。

4.润滑与密封问题13) 轴承脂润滑无档油环；14) 轴承与轴直接接触且无密封。

二．锥齿轮轴系结构中的错误，并画出正确结构结构图，锥齿轮为油润滑，滚动轴承为脂润滑。

1．零件的固定(1) 轴承外圈不定位不固定;(2) 其轴端装联轴器时，没有轴向定位轴肩。

2. 调整与预紧(3) 无垫片，不能调整轴承游隙。

无套杯及垫片结构，不能调整锥齿轮的位置。

3.转动件与固定件接触摩擦(4) 端盖固定而轴转动，应该有间隙。

4. 加工与装配(5) 箱体端面的加工部份与不加工部分没分开。

(6) 缺台阶，使精加工面过长，且装拆轴承时压配距离过长，不方便。

(7) 凹进去太少，齿加工不方便。

(8) 端盖的端面加工部分与不加工部分没有分开。

(9) 锥齿轮直径大，箱体孔直径小，锥齿轮轴不能装入(设箱体是整体式不是剖分式)。

(10) 轴的此种结构使前轴承装不进去。

(11) 键的位置不正确，使端盖装不进去。

5.润滑与密封(12) 缺挡油盘。

(13) 缺注油孔。

(14) 缺密封。

6. 结构刚度(15) 轴承支点距离约为锥齿轮悬臂端伸出距离的2倍，为保证轴系的运转刚度，支点距不宜过小。

感谢您的阅读，祝您生活愉快。

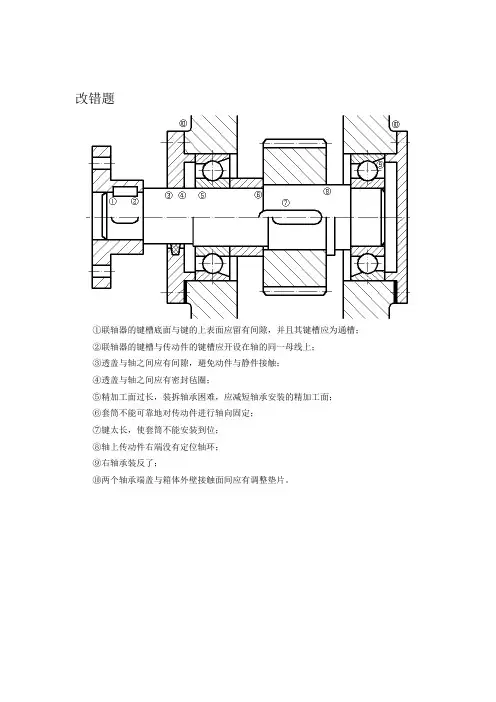

改错题
①联轴器的键槽底面与键的上表面应留有间隙，并且其键槽应为通槽；
②联轴器的键槽与传动件的键槽应开设在轴的同一母线上；
③透盖与轴之间应有间隙，避免动件与静件接触；
④透盖与轴之间应有密封毡圈；
⑤精加工面过长，装拆轴承困难，应减短轴承安装的精加工面；
⑥套筒不能可靠地对传动件进行轴向固定；
⑦键太长，使套筒不能安装到位；
⑧轴上传动件右端没有定位轴环；
⑨右轴承装反了；
⑩两个轴承端盖与箱体外壁接触面间应有调整垫片。

解：
①. 轴承外圈需要定位；
②. 此处轴承应更换为与右端轴承相同型号的角接触球轴承，并“面对面安装”； ③. 此处轴肩可以取消；
④. 齿轮与轴之间应有键联接；
⑤. 齿轮需要轴向定位；
⑥. 此处不应为圆角过渡，应开越程槽；
⑦. 该处应有轴承盖的安装凸台，并凸台需加工；
⑧. 端盖没有螺钉固定。

斜齿轮12
34657。

轴承改错题口诀轴承改错归纳1.指出下图中的结构错误(在有错处画○编号，并分析错误原因)侧画出其正确结构图。

2.指出下图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

3、指出下图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

124、指出下图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

5、指出下图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

6.下图为斜齿轮、轴、轴承组合结构图。

齿轮用油润滑，轴承用油脂润滑，请指出该轴系结构设计中的错误。

要求：在图中用序号标注设计错误处；在图下方的空白处标注序号，按序号列出错误，并提出修改建议；不必在图中直接改正。

7.下图为斜齿轮、轴、轴承组合结构图。

齿轮用油润滑，轴承用脂润滑，编写序号列出图中的各设计错误，并指出设计错误的原因。

（注：不必改正）8.下图为斜齿轮、轴、轴承组合结构图。

齿轮用油润滑，轴承用脂润滑，指出该结构设计的错误。

要求：1.在图中用序号标注设计错误处；2.按序号列出错误，并用文字提出改正建议；3.不必在图中改正。

9.指出下图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

10指出下图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

11.结构改错题：请用圆圈标出错误的位置，满分16分12. 结构改错题：请用圆圈标出错误的位置。

13、请指出下图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。

(10分)14、请指出图示轴系结构的主要错误，并绘出正确的结构（结构对称，画一半即可。
