最新剪叉式升降台设计步骤

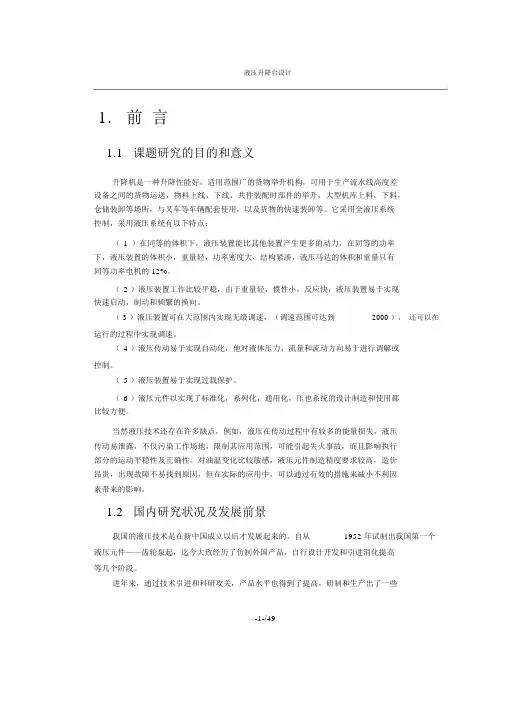

1.前言1.1课题研究的目的和意义升降机是一种升降性能好，适用范围广的货物举升机构，可用于生产流水线高度差设备之间的货物运送，物料上线，下线，共件装配时部件的举升，大型机库上料，下料，仓储装卸等场所，与叉车等车辆配套使用，以及货物的快速装卸等。

它采用全液压系统控制，采用液压系统有以下特点：（1 ）在同等的体积下，液压装置能比其他装置产生更多的动力，在同等的功率下，液压装置的体积小，重量轻，功率密度大，结构紧凑，液压马达的体积和重量只有同等功率电机的 12%。

（2 ）液压装置工作比较平稳，由于重量轻，惯性小，反应快，液压装置易于实现快速启动，制动和频繁的换向。

（ 3 ）液压装置可在大范围内实现无级调速，（调速范围可达到2000 ），还可以在运行的过程中实现调速。

（4 ）液压传动易于实现自动化，他对液体压力，流量和流动方向易于进行调解或控制。

（5 ）液压装置易于实现过载保护。

（6 ）液压元件以实现了标准化，系列化，通用化，压也系统的设计制造和使用都比较方便。

当然液压技术还存在许多缺点，例如，液压在传动过程中有较多的能量损失，液压传动易泄露，不仅污染工作场地，限制其应用范围，可能引起失火事故，而且影响执行部分的运动平稳性及正确性。

对油温变化比较敏感，液压元件制造精度要求较高，造价昂贵，出现故障不易找到原因，但在实际的应用中，可以通过有效的措施来减小不利因素带来的影响。

1.2国内研究状况及发展前景我国的液压技术是在新中国成立以后才发展起来的。

自从1952 年试制出我国第一个液压元件——齿轮泵起，迄今大致经历了仿制外国产品，自行设计开发和引进消化提高等几个阶段。

进年来，通过技术引进和科研攻关，产品水平也得到了提高，研制和生产出了一些-1-/49具先进水平的产品。

目前，我国的液压技术已经能够为冶金、工程机械、机床、化工机械、纺织机械等部门提供品种比较齐全的产品。

但是，我国的液压技术在产品品种、数量及技术水平上，与国际水品以及主机行业的要求还有不少差距，每年还需要进口大量的液压元件。

2t剪叉式升降平台设计方案
以下是一个2t剪叉式升降平台的设计方案：
1. 承载能力：平台设计的首要考虑因素是承载能力，确保平台能够承受最大2t的重量。

可以通过使用高强度材料和合理的结构设计来实现这一目标。

2. 尺寸和平台尺寸：平台尺寸应根据具体需求确定，确保能够容纳需要升降的货物。

设计时需将货物的尺寸、重量和升降高度等因素考虑在内。

同时，平台的尺寸也要考虑到周围空间的限制，确保能够方便的进行操作和安装。

3. 升降机构：剪叉式升降平台使用剪刀式机构来实现升降功能。

这种机构由多个连接在一起的伸缩杆构成，通过伸缩杆的运动实现平台的升降。

为了确保平台稳定，可以在伸缩杆和连接点上使用高强度的螺栓和焊接。

4. 动力源：升降平台可采用电动或液压动力源进行驱动。

电动动力源通常包括电机和齿轮系统，可以通过按钮或遥控器进行操控。

液压动力源则使用液压油缸来实现升降功能，通过操纵手柄或按钮来控制液压油缸的移动。

5. 安全装置：为了保障升降平台的安全操作，需要加入相应的安全装置。

例如，可以添加防滑板以防止物体滑动，同时还可以添加安全护栏、警示灯、声音报警等装置，提醒用户注意安全。

6. 控制系统：升降平台的控制系统需要实现方便的操作和控制。

可以选择采用简单的手动控制系统，也可以考虑使用自动控制系统，通过传感器和计算机控制实现自动化操作。

总的来说，一个2t剪叉式升降平台的设计方案需要考虑的因素包括承载能力、尺寸、升降机构、动力源、安全装置和控制系统。

通过合理的设计和制造，可以实现平台的安全稳定运行。

剪叉升降机设计手册一、概述剪叉升降机是一种用于提升和运输重物的机械设备，广泛应用于工业、农业、建筑等领域。

本手册旨在为剪叉升降机的设计、生产、使用和维修提供指导和参考，以确保其安全、高效、可靠的运行。

二、升降机类型与选择1. 根据结构形式，剪叉升降机可分为剪刀式和叉式两种类型。

剪刀式升降机具有结构紧凑、操作灵活的特点，适用于狭小空间；叉式升降机则具有承载能力大、稳定性好的优点，适用于重型货物提升。

2. 选用剪叉升降机时，应根据实际需求和使用环境选择合适的类型。

需要考虑的因素包括升降高度、载重量、运行速度、作业环境等。

三、结构设计1. 剪叉升降机的结构设计应遵循安全、稳定、可靠的原则，确保其在各种工况下能正常工作。

2. 结构设计应考虑到材料的强度、刚度和耐久性，以及制造工艺的可行性。

同时，应尽量减轻设备重量，降低能耗。

3. 剪刀式升降机的结构设计应重点关注剪刀臂的形状、尺寸和连接方式，以保证其稳定性和承载能力。

叉式升降机的结构设计则应关注叉臂的形状、尺寸和折叠方式。

四、动力系统设计1. 动力系统是剪叉升降机的核心部分，其设计应满足设备正常运行和负载的要求。

2. 常用的动力系统包括电动机、减速器、制动器和卷扬机等。

设计时需根据实际需求选择合适的动力元件，并确定合适的传动方式和减速比。

3. 动力系统设计还应考虑能耗问题，尽量采用节能技术以降低运行成本。

五、安全防护设计1. 安全防护是剪叉升降机设计中不可忽视的一环，应充分考虑设备运行过程中的安全问题。

2. 为防止设备倾覆，应在底部设置防倾覆装置；为确保操作员安全，应设置防护栏杆和操作箱。

此外，还应配备超载保护装置和限位开关等安全装置。

3. 在危险区域或关键部位应设置明显的警示标志，以提高操作员的安全意识。

六、控制系统设计1. 控制系统是剪叉升降机正常运行的指挥中心，其设计应简单易用，同时满足控制精度和响应速度的要求。

2. 控制系统应包括控制面板、控制器、传感器和执行器等部件。

剪刀式液压升降工作台的设计步骤解读1.确定需求和要求在进行剪刀式液压升降工作台的设计之前，首先需要明确工作台的使用需求和设计要求。

例如，需要确定工作台的承载能力、升降高度、升降速度、工作台的形状和尺寸等。

2.选取材料和结构设计在确定需求和要求之后，需要选择合适的材料和设计工作台的结构。

材料的选择应考虑其强度、耐磨性和耐腐蚀性等因素。

对于剪刀式液压升降工作台的结构设计，需要考虑支撑和联动装置的设计，确保工作台能够稳定地升降。

3.设计液压系统剪刀式液压升降工作台的升降原理是通过液压系统实现的。

因此，在设计过程中需要考虑液压系统的设计。

液压系统应包括液压缸、泵站、液压管路和控制装置等组件。

在设计液压系统时，应合理选择液压缸的尺寸和泵站的功率，以满足工作台的升降要求。

4.进行结构强度计算为确保工作台的稳定性和安全性，需要进行结构强度计算。

结构强度计算可以分析工作台在承载工件时所受到的力的分布情况，进而确定结构是否满足设计要求。

如果需要，可以进行有限元分析等更为详细和准确的计算。

5.制作图纸和模型完成结构设计和强度计算后，需要制作工作台的详细图纸和模型。

图纸应包括工作台的总体装配图、各个零部件的图纸和尺寸标注等信息。

根据图纸和模型，可以进行工作台的加工和制造。

6.生产和测试样品根据图纸和模型进行工作台的生产，并制作样品。

样品可以通过实际测试验证工作台的设计是否满足要求。

如果测试结果符合预期，可以进行批量生产；如果存在问题，需要对设计进行改进。

7.安装和使用完成生产后，需要将工作台安装到使用场所。

在安装过程中，需要按照相关要求进行操作，确保工作台的稳定性和安全性。

安装完成后，可以根据需要调整工作台的升降高度和速度等参数，然后开始使用工作台进行工作。

综上所述，剪刀式液压升降工作台的设计步骤包括确定需求和要求、选取材料和结构设计、设计液压系统、进行结构强度计算、制作图纸和模型、生产和测试样品，最后进行安装和使用。

2t剪叉式升降平台设计方案1.1 剪叉式液压升降平台概述1.1.1 剪叉式液压升降平台发展状况剪叉式液压升降平台是一种结构比较简单，但举升力大、升降平稳、噪音低、操作方便、维修简便。

并可以停留在升降围的任意位置上的一种升降平台。

它目前广泛地应用在各行各业，是一种货物装卸流通领域中较为理想合理的新颖机具。

当前国外生产升降平台的国家比较多，如日本、德国、美国、英国等国家。

升降平台在国外有的国家生产已有几十年的历史了，有多节和单节升降平台，有移动式、固定式、超低式等各种型式，绝大多数采用液压驱动。

并广泛地应用在工业、航空、造船、商业、仓库、码头等场所，特别在商业系统货物装卸作业中已形成系列化的。

如英国uK 起重，他们生产多种形式的升降平台来适应商业系统方面各类仓库的装卸需求，而且绝大多数配套笼车搬运装卸是一种先进的装卸作业。

在日本大多数升降平台应用在仓库中高站台运送叉车上下站用。

所以说在国外应用升降平台是很普及的。

从国情况来看，生产升降平台比国外起步晚．主要分二大类：一类是生产多节剪叉或液压升降平台。

主要应用在高空作业中：如清冼、安装、维修等方面。

另一类生产单节剪叉式液压升降平台，主要应用在生产流水线中配套使用、当然也有应用在其它方面的。

目前生产升降平台的单位较多．但应用在商业系统仓库装卸货物作业方面的，据不完全了解还没有一家专业生产创造厂家。

目前，剪式升降平台的国厂家主要有高昌、强伦、序达、汉麦克森等；国外品牌主要有美国的杰奔（JohnBean）、德国的好富满（Hofmann）。

其中，2006 年8 月下线的杰奔牌48109B 型和好富满BLA9144 型超薄型剪式举升机是同类型产品的技术佼佼者，其产品在流水线上生产，钢材薄且强度大、造型美观、安全性能良好，将有更好的市场前景。

1.1.2 升降平台分类及各自优缺点在物流系统中，应用于升降设备的类型众多，如：手动升降、气动升降、电动升降等，各有利弊。

手动升降对一般较小量的物品垂直吊运。

剪叉式液压升降机设计液压升降机是一种广泛应用于工业、物流、建筑等领域的设备，其采用液压系统实现升降功能，具有结构简单、操作方便、升降平稳等特点。

剪叉式液压升降机是液压升降机的一种常见形式，本文将对其设计进行详细介绍。

首先，剪叉式液压升降机的设计需要考虑以下几个方面：1.载重能力：根据使用需求确定升降机的最大载重能力。

这需要考虑升降物体的重量以及在升降过程中可能产生的额外载荷，如冲击力、震动力等。

2.升降高度：根据使用场景确定升降机的最大升降高度。

这需要考虑到升降物体的高度要求以及场地的限制条件。

3.升降速度：根据使用需求确定升降机的升降速度。

一般来说，升降速度过快可能会导致震动、冲击，而过慢则会影响工作效率。

4.安全性能：升降机的设计需要考虑到安全性能，包括机身结构的稳定性、防倾覆装置、防坠落装置等。

此外，还需要考虑到紧急停止装置、过载保护装置等安全设施的设置。

5.操控方式：升降机的操控方式可以采用手动控制、脚踏控制或遥控控制等，根据使用需求选择适合的操控方式。

在进行具体设计时，可以按照以下步骤进行：1.确定升降机的整体结构。

剪叉式液压升降机的主要结构由两个剪叉臂组成，通过液压缸的伸缩实现升降功能。

在设计过程中需要考虑到剪叉臂的尺寸、材料以及连接方式等。

2.设计液压系统。

液压系统是升降机的核心部分，其包括液压缸、液压泵、液压阀等组成。

在设计过程中需要确定液压系统的工作压力、流量以及液压元件的选型。

3.确定电气控制系统。

电气控制系统用于控制升降机的运行，包括电气控制柜、电气元件等。

在设计过程中需要考虑到控制方式、安全保护装置以及电气元件的选型。

4.进行强度计算和结构分析。

根据升降机的设计参数进行强度计算和结构分析，确保升降机的结构稳定性和安全性能。

5.进行样机制作和测试。

根据设计图纸制作升降机的样机，并进行相关测试，验证设计的可行性和安全性能。

最后，将设计好的剪叉式液压升降机进行生产制造，并进行使用和维护。

1升降台设计步骤一、用户参数：1、载荷：P kg2 mm*宽）2、台面尺寸：A*B （长3、垂直行程：L mm行4、最低高度：L mm （用户无特殊要求以常规制作）底5、起升速度：V 米/分（用户无特殊要求以4-6米/分设计，升载荷大取小值，反之取大值。

）6、下降速度：V米/分（用户无特殊要求V米/分≤上升下下速度）跟据台面长度选臂叉中心距。

二、）C+C 臂叉最大中心距L=A-（2中1——固定铰耳侧距离C1 C——滚轮侧距离2跟据垂直行程确定叉数三、为整数）（）n=（L+L/L*sin55n叉数中底行管强度计算臂四、-K)/W ≥F*(Lσxs中材料屈服极限σ——s——臂管最大受力F W——臂管截面模量x/2)/2 +MF=(P+M臂台 P——载荷 M——台面重量台．M——臂架重量臂F计算五、油缸受力油*0.6 /2)*L/L F=(P+M+M油油臂台行F——油缸受力油L——垂直行程行——油缸行程L油六、油缸支点的确定上下铰耳点应在闭合时选取，上点尽量朝上选、下点应尽量朝00。

>15起升角应大于等于20)(有规定减小起升力。

下选，增大起升角、油缸闭合时不干涉则不干涉，方钢应在打开时选取（打开最大角度0，打开时不干涉闭合时则不干涉。

）55 +L-L L打开长度=2*L 前备固油 + L+L L闭合长度=L后备油固——油缸行程 L油——油缸固定行程 L固——油缸前备量 L前备——油缸后备量L后备垂直行程：油缸行程 L油缸行程初估：油1 ： 1-3叉 3 4.5:1叉 4 6.1:15叉N=(Q*P/612)*1.1KW电机功率计算：七、KW ——功率N L/Min ——流量QBar——压力P．3八、剪叉式臂杆带铰斜置油缸举升力计算；(摘自机械工程手册液压升降机））- m额定起升重量（t式中：n(t) 工作台重量m-1(t) 升降机构重量m-2 N-升降机构级数ββ，，AO,d,aL,l, L图中, L按结构需要确定，AB，，BO2121根据图中已定参数求得。

剪叉式液压升降平台设计剪叉式液压升降平台由上下平台、升降装置和控制系统组成。

上下平台由钢板焊接而成，可根据需要选择不同的材料和厚度。

升降装置包括液压缸、液压泵、液压管路等组件。

控制系统由电控箱、电控元件和控制按钮组成，用于控制升降平台的升降动作。

在剪叉式液压升降平台的设计中，首先需要确定升降平台的尺寸和承载能力。

根据实际需求，考虑货物的尺寸和重量，确定平台的长度、宽度和高度，同时确定平台的承载能力，以满足运输货物的需求。

其次，需要确定液压升降装置的类型和数量。

液压升降装置一般采用液压缸作为主要执行元件，液压泵提供液压能源，液压管路将液压能源传输到液压缸。

根据货物的重量和升降高度，确定液压升降装置的类型和数量，以确保平台的升降效果和稳定性。

第三，需要设计升降平台的安全保护装置。

升降平台在使用过程中，需要具备安全保护装置，以确保操作人员和货物的安全。

一般包括安全护栏、门锁装置、过载保护装置等。

安全护栏用于防止人员从平台上坠落，门锁装置用于保证平台在升降过程中不发生意外打开，过载保护装置用于防止超载操作。

最后，需要设计升降平台的控制系统。

控制系统一般采用电控方式，通过电控箱、电控元件和控制按钮实现对升降平台的控制。

控制系统需要具备升降、停止、急停等功能，以满足操作人员对平台的控制需求。

在剪叉式液压升降平台的设计中，还需要考虑其他因素，如环境条件、噪音控制、维护保养等。

根据实际情况，选择合适的材料和技术，确保升降平台的稳定性和耐用性。

总之，剪叉式液压升降平台的设计需要考虑多个方面，包括平台尺寸、承载能力、升降装置、安全保护装置和控制系统等。

通过合理的设计，可以满足不同场所的升降需求，提高工作效率和安全性。

双铰接剪叉式液压升降台的设计
双铰接剪叉式液压升降台是一种常见的起重设备，它由双铰接臂和剪叉式升降机构组成，通过液压系统提供升降力，用于在不同高度进行物料或货物的升降、移动和堆垛。

下面介绍一下它的具体设计：
1. 结构设计
（1）剪叉式升降机构：升降机构主要由静态升降支架、动态升降支架、升降链条、限位传感器及液压缸等组成。

其中静态升降支架通过铰接与底座固定，动态升降支架则通过双铰接臂与静态升降支架连接。

升降链条位于支架内侧，通过铰销与动态升降支架和静态升降支架相连，同时与液压缸相连，可提供升降功效。

（2）双铰接臂：双铰接臂分为静态臂和动态臂两部分，通过铰接的方式与升降机构相连，具有较好的稳定性。

静态臂与动态臂通过铰接处的紧固件固定，同时在两个铰接处都设置了刚度支撑，增强了结构刚度。

2. 液压系统设计
液压系统主要由油箱、泵、阀门、液压缸等组成。

具体参数设计如下：
（1）工作压力：10~20MPa
（2）液压缸数量：1~2个
（3）泵流量：10~20L/min
（4）电机功率：1~3KW
3. 安全保护设计
为提高设备的安全性能，在设计时需要考虑以下安全保护措施：（1）设备安装时需要确保四个脚座均在水平地面上，以避免设
备失稳。

（2）升降机构与双铰接臂之间装设限位传感器，以避免因超过
最大升降程度而导致设备发生危险。

（3）液压油箱顶部应该设有排气孔，以避免气压过大而导致其
他部件损坏。

同时设备可以装备油温、油压等安全保护装置，以确
保设备操作过程中的安全性。

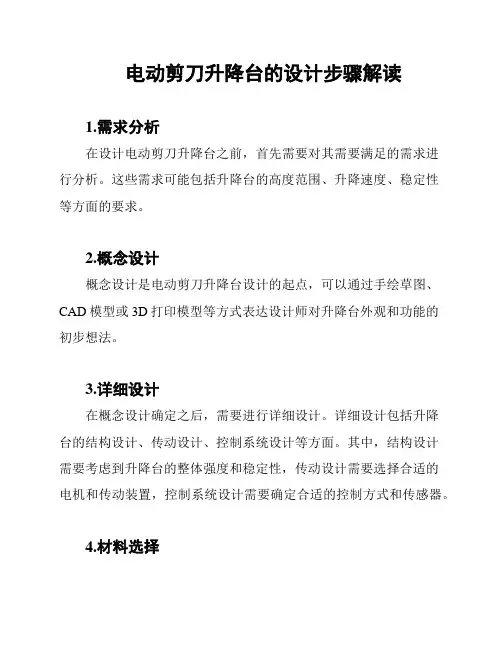

电动剪刀升降台的设计步骤解读1.需求分析在设计电动剪刀升降台之前，首先需要对其需要满足的需求进行分析。

这些需求可能包括升降台的高度范围、升降速度、稳定性等方面的要求。

2.概念设计概念设计是电动剪刀升降台设计的起点，可以通过手绘草图、CAD模型或3D打印模型等方式表达设计师对升降台外观和功能的初步想法。

3.详细设计在概念设计确定之后，需要进行详细设计。

详细设计包括升降台的结构设计、传动设计、控制系统设计等方面。

其中，结构设计需要考虑到升降台的整体强度和稳定性，传动设计需要选择合适的电机和传动装置，控制系统设计需要确定合适的控制方式和传感器。

4.材料选择在详细设计阶段，需要根据具体需求和设计要求选择合适的材料。

这些材料需要具备足够的强度、耐用性和稳定性，以确保电动剪刀升降台的工作正常。

5.制造和装配制造和装配是将设计转化为实际产品的阶段。

在这个阶段，需要考虑到工艺性和实际生产条件，选择合适的制造方法，并进行装配和调试，确保电动剪刀升降台能够正常运行。

6.测试和验证经过制造和装配后，需要对电动剪刀升降台进行测试和验证。

测试可以包括升降台的运行性能、耐久性和安全性等方面的测试。

验证则是根据之前的需求分析，对升降台的设计是否满足需求进行确认。

7.改进和优化在测试和验证的过程中，可能会发现一些不足之处。

根据测试和验证的结果，设计师需要对电动剪刀升降台进行改进和优化，以提升其性能和功能。

8.文档编写最后，根据整个设计过程，编写一份详细的文档。

文档内容应包括需求分析、概念设计、详细设计、材料选择、制造和装配、测试和验证、改进和优化等各个阶段的详细描述和相关数据。

这份文档的目的是记录整个设计过程，为今后的类似设计提供参考。

以上是电动剪刀升降台的设计步骤解读。

通过以上步骤的实施，可以有效地进行设计和开发工作，并确保最终产品的质量。

剪叉式液压升降台的设计步骤剪叉式液压升降台是一种常用的物料提升设备，广泛应用于工业生产线、仓库和物流中心等场所。

其设计步骤主要包括需求分析、选型设计、结构设计、液压系统设计、电气控制设计和安全保护设计等。

下面将详细介绍这些设计步骤。

一、需求分析在进行剪叉式液压升降台的设计之前，首先需要对使用环境和使用需求进行充分的分析。

例如，需要确定升降台的最大承载能力、升降高度、升降速度等技术参数，以及使用场所的空间限制、安全要求等。

二、选型设计根据需求分析的结果，选择合适的剪叉式液压升降台型号。

在选型设计时，需要考虑升降台的承载能力、升降高度、升降速度、升降台尺寸等因素，并结合使用场所的具体情况进行综合评估。

三、结构设计在结构设计中，需要确定升降台的整体结构形式和尺寸。

常见的结构形式包括单剪叉式、双剪叉式和多剪叉式等，根据具体的承载能力和升降高度要求进行选择。

同时，还需要进行强度和刚度计算，确保升降台的结构能够满足使用要求。

四、液压系统设计液压系统是剪叉式液压升降台的关键部分，负责提供升降力和控制升降运动。

在液压系统设计中，需要确定液压泵的类型和工作参数、油缸的数量和尺寸、液压管路的布置和连接方式等。

同时，还要进行液压系统的工作性能计算和安全防护设计。

五、电气控制设计电气控制系统主要用于控制升降台的启动、停止和运动方向等。

在电气控制设计中，需要选择合适的电气元件，如电机、电磁阀、传感器等，并进行电路设计和布置。

同时，还要根据使用需求设计相应的控制方式和功能，如按钮控制、遥控控制、自动控制等。

六、安全保护设计剪叉式液压升降台的安全保护设计是非常重要的，可以保障人员和设备的安全。

安全保护设计主要包括限位装置、安全防护门、紧急停止按钮、过载保护装置等。

在设计中，需要根据相关标准和规范要求，合理设置和布置各种安全保护装置，确保升降台在使用过程中能够及时发现和处理安全隐患。

总结：剪叉式液压升降台的设计步骤主要包括需求分析、选型设计、结构设计、液压系统设计、电气控制设计和安全保护设计等。

2t剪叉式升降平台设计方案本文档旨在介绍2t剪叉式升降平台的设计方案的背景和目标。

本文列举了设计2t剪叉式升降平台时必须满足的要求。

承载能力：升降平台必须能够承载2吨的重量。

设计时应考虑材料强度、结构稳定性和安全系数等因素，以确保升降平台的安全可靠性。

提升高度：升降平台需具备足够的提升高度，能够满足特定场景下的需求。

提升高度应根据实际情况确定，同时考虑安全因素，避免因过高或过低而造成使用上的障碍或风险。

控制系统：升降平台应配备可靠的控制系统，以实现平稳升降操作、安全停止和紧急停止功能。

控制系统的设计应符合相关标准和规范，并保证易于操作和维护。

安全保护措施：升降平台必须具备必要的安全保护措施，包括但不限于安全护栏、防坠安全装置、过载保护、紧急停车装置等。

设计时应充分考虑可能的危险和风险，并采取相应的措施保障使用者的安全。

耐用性和维护性：升降平台的设计应具备较高的耐用性和易于维护性。

选择合适的材料、采用合理的结构设计，并保证易于检修和更换关键部件，以延长升降平台的使用寿命。

其他要求：根据具体场景和需求，设计时应考虑其他因素，如升降速度、升降平台尺寸、工作环境要求等。

同时，必须遵守相关法律法规和安全标准，确保设计方案符合规范要求。

请在设计2t剪叉式升降平台时，参考上述要求，并充分考虑实际情况和安全需求，以保证设计方案的可行性和可靠性。

本文提出了一种具体的2t剪叉式升降平台的设计方案，包括结构设计、安全保障和控制系统等。

结构设计剪叉式升降平台是一种常见的升降设备，用于提升和运输重物。

针对2t的负荷要求，我们设计了如下的结构：主要材料选用高强度钢材，保证承载力和使用寿命；设计采用双剪叉结构，增加稳定性和承载能力；平台采用防滑设计，确保操作人员的安全；采用防尘、防锈和防腐蚀的表面处理，延长平台的寿命。

安全保障在设计2t剪叉式升降平台时，我们非常重视安全性能。

以下是我们采取的安全保障措施：设计并安装安全护栏，防止工作人员从平台上掉落；配备紧急停止按钮，操作人员可以在紧急情况下立即停止升降运动；安装重载保护装置，防止平台超负荷运行；配备电气隔离装置，确保电路的安全运行；配备安全警示灯和警示标识，提醒周围人员注意升降平台的运行。

毕业设计：剪叉式升降机设计作者：智能助手引言剪叉式升降机是一种常见的垂直运输设备，在不同的工业领域和建筑工程中得到广泛应用。

本文将介绍剪叉式升降机的设计原理和关键技术要点，以及在毕业设计中如何进行该设备的设计和优化。

设计原理剪叉式升降机的设计原理基于剪叉机构的运动变化来实现物品的升降。

其主要组成部分包括剪叉机构、电机、行走装置和控制系统。

1.剪叉机构：剪叉机构由两个对称的剪叉臂组成，通过伸缩运动将工作台面向上或向下移动。

剪叉机构的设计需要考虑其承载能力、稳定性和运动灵活性。

2.电机：电机作为驱动装置，通过转换电能为机械能，驱动剪叉机构进行升降运动。

在选择电机时，需要考虑其功率、转速和扭矩等参数，以满足设备的运行需求。

3.行走装置：行走装置用于移动剪叉式升降机到不同的工作位置。

常见的行走装置包括脚轮和履带等，需要根据具体的工作环境和需求进行选择。

4.控制系统：控制系统用于监控和控制剪叉式升降机的运行。

通过传感器和执行器等组成，实现对升降机的自动化控制和安全保护。

关键技术要点在进行剪叉式升降机的设计时，需要考虑以下关键技术要点：1.承载能力：剪叉式升降机的承载能力是设计的重要指标，需要根据具体应用场景和需求进行合理的设计。

承载能力与剪叉机构的材料强度、结构形式和引起变形的因素等密切相关。

2.安全性：剪叉式升降机在运行过程中需要保证工作人员和设备的安全。

安全性设计应包括防止机构断裂或失控时的紧急制动、过载保护、防止起重物体下降的安全限制开关等功能。

3.运动控制：剪叉式升降机的升降运动需要平稳、准确和可控。

通过合理选择电机和控制系统，可以实现剪叉机构的精确控制和运动轨迹的优化。

4.设计优化：在进行剪叉式升降机的设计过程中，需要考虑结构紧凑、重量轻、成本低等优化目标。

采用现代设计软件进行仿真分析和优化设计，可以有效提高设计效率和质量。

毕业设计与优化在毕业设计中，进行剪叉式升降机的设计和优化是一项具有挑战性和实际意义的任务。

1)剪叉式升降机构的设计与计算下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!剪叉式升降机构的设计与计算引言剪叉式升降机构是一种常见的机械装置，用于实现物体的升降运动。

剪叉式液压升降机的结构设计与优化随着现代工业的发展，液压升降机作为一种重要的工业设备，被广泛应用于各种生产线、仓库、物流中心等场所。

剪叉式液压升降机作为其中一种经典的升降机类型，具有结构紧凑、升降平稳等优点，被广泛应用于货物升降、人员升降等场合。

本文将从剪叉式液压升降机的结构设计与优化两个方面进行探讨。

一、剪叉式液压升降机的结构设计1.1 剪叉式液压升降机的基本结构剪叉式液压升降机由上下两个平台、升降机架、液压缸、液压阀组成。

其中，升降机架由两个剪刀臂和两个支撑臂组成，剪刀臂通过铰链连接，支撑臂则与底座相连。

液压缸通过液压管路与上下平台相连，通过液压力来带动升降机架的升降运动。

1.2 剪叉式液压升降机的结构优化剪叉式液压升降机的结构设计应当考虑以下几个方面：1）结构紧凑：剪叉式液压升降机的结构应该尽可能紧凑，以便于在狭小的空间内使用。

2）稳定性：升降机架在升降过程中需要保持稳定，因此结构设计应该尽可能减少晃动和震动。

3）承载能力：升降机需要承载货物或人员，因此结构设计应该考虑到承载能力的问题。

4）安全性：升降机在使用过程中需要保证安全，因此结构设计应该考虑到安全性的问题。

5）维护便捷：升降机需要定期进行维护和保养，因此结构设计应该考虑到维护便捷性的问题。

二、剪叉式液压升降机的优化设计2.1 液压系统的优化液压系统是剪叉式液压升降机的核心部件，其性能直接影响到升降机的升降速度、稳定性和使用寿命。

因此，对液压系统进行优化设计，可以大大提升升降机的性能。

1）选用优质液压元件：液压元件是液压系统的核心部件，选用优质的液压元件可以提高液压系统的稳定性和可靠性。

2）合理设置液压缸：液压缸是液压系统的核心部件之一，其大小和数量应该根据升降机的承载能力来进行合理设置。

3）选用合适的液压油：液压油是液压系统的重要组成部分，选用合适的液压油可以提高液压系统的性能和使用寿命。

2.2 结构优化除了液压系统的优化，结构优化也是提高剪叉式液压升降机性能的重要方式。

剪叉式液压升降机设计1. 引言剪叉式液压升降机是一种常见的工业设备，广泛应用于各个领域，如物流仓储、建筑施工等。

本文将详细介绍剪叉式液压升降机的设计原理、主要部件和工作原理，以及注意事项和安全使用指南。

2. 设计原理剪叉式液压升降机的设计原理基于液压力传输和剪叉机构的协同工作。

液压系统负责提供动力源，通过液压缸和液压阀实现液压力的调节和控制；剪叉机构则负责升降平台的升降运动。

两者的配合使升降机能够高效、稳定地完成升降任务。

3. 主要部件剪叉式液压升降机的主要部件包括：3.1 液压缸液压缸是升降机中最核心的部件之一，负责将液压力转化为机械力，从而实现升降平台的升降运动。

液压缸包括缸体、活塞和密封件等组成部分。

3.2 液压阀液压阀用于控制液压缸的运动方向和速度，确保升降平台的升降过程稳定可控。

常见的液压阀包括进油阀、回油阀和压力阀等。

3.3 剪叉机构剪叉机构是升降机的升降平台支撑系统，通常由两个对称的剪刀臂组成。

剪叉机构通过铰接连接，使升降平台能够在垂直方向上实现平稳的升降运动。

3.4 控制系统控制系统用于控制升降机的运行和停止，通常包括液压控制阀、电气控制箱和操控按钮等。

控制系统的设计需要考虑安全性、可靠性和操作便捷性。

4. 工作原理剪叉式液压升降机的工作原理如下：1.在升降任务开始前，通过操作按钮或遥控器启动电气控制箱，使控制系统进入工作状态。

2.控制系统接收到启动信号后，会打开液压控制阀，使液压油进入液压缸。

3.液压缸接收到液压油的压力后，活塞会受力向上或向下移动，从而推动剪叉机构，使升降平台上升或下降。

4.当升降平台抵达目标高度后，控制系统会关闭液压控制阀，停止液压油的供给。

5.在升降过程中，控制系统会不断监测液压缸的状态，确保升降过程的安全和稳定性。

5. 注意事项在设计和使用剪叉式液压升降机时，需要注意以下事项：•需要确保升降平台的承载能力符合实际需求，不得超载使用。

•液压系统的设计和维护需要专业人员操作，并定期进行检查和保养。

剪叉式物流液压升降台的设计有全套c图LELE was finally revised on the morning of December 16, 2020物流液压升降台的设计Logisticshydraulicpressurecageassemblydesign 学生学号：07410314学生姓名：专业班级：机自0703指导教师：起止日期：～吉林化工学院JilinInstituteofChemicalTechnology摘要随着汽车行业的发展，我国的汽车维修行业有了很大的发展，为之服务的汽车维修设备行业已成为我国的新兴行业不断发展壮大。

各种举升机设备如雨后春笋，不断涌现，质量不断提高，销量逐年增加。

本设计采用剪叉式液压升降台。

当今世界上的许多先进技术，如自动控制\光电开关等，已广泛应用到各种安全装置的设计领域，因而在设计制造举升机时，应结合产品的特点，积极采用先进可靠实用的现代安全技术。

以下文中仅列举多数举升机普遍采用的安全措施为了使用维护方面的安全保证措施涉及的范围很广，包括举升机有使用前的准备工作，举升汽车时应该注意的事项，承载时的稳定性，降下汽车时的注意事项，日常和定期维修检查工作等整机的液压系统图油路各自拟订好的控制回路及液压源组合而成。

各回路相互组合时去掉重复多余的元件，力求系统结构简单。

注意各元件间的联锁关系，避免误动作发生。

要尽量减少能量损失环节，提高系统的工作效率。

为了便于液压系统的维护和监测，在系统中的主要路段要装设有必要的监测元件，如压力表，温度计等。

在设计中可以考虑在关键部位，附设备用件，以便意外事件发生时能迅速更换，保证主机连续工作。

各液压元件采用国产标准件，在图中按国家标准规定的液压元件职能符号的常态位置绘制。

对于自行设计的非标准元件可用结构原理图绘制关键字：升降台；剪叉式；液压AbstractWiththedevelopmentofautomobileindustry,theindustryautomobileofourcoun tryiskeptinrepairhashadverybigdevelopment,,ceaselessriseofmassspringsupun ceasingly,光electricityswitchwaits,shouldadoptthepragmaticadvancedreliablemoderntimes safetytechnologycombiningwiththeproductcharacteristic,KeyWords：Cageassembly；Scissorsforksaredyadic；Hydraulicpressure目录第一章绪论汽车举升机是现代汽车维修作业中必不可少的设备，它的主要作用就是为发动机、底盘、变速器等养护和维修提供方便。

剪叉式升降台设计步骤设计步骤一：用户参数在剪叉式升降台的设计中，首先需要确定用户的参数。

这些参数包括载荷、台面尺寸、垂直行程、最低高度、起升速度和下降速度。

对于载荷大的情况，取小值，反之则取大值。

起升速度一般设定在4-6米/分，如果用户没有特殊要求，则按照这个范围进行设计。

设计步骤二：选取臂叉中心距根据台面长度选取臂叉中心距，这个距离一般为A-（C1+C2），其中C1为固定铰耳侧距离，C2为滚轮侧距离。

如果用户没有特殊要求，则下降速度应小于等于上升速度。

设计步骤三：确定叉数根据垂直行程确定叉数，公式为n=（L行+L底）/L中*sin55，其中n为整数。

设计步骤四：臂管强度计算计算臂管强度，公式为σ≥F*(L中-K)/Wxs，其中σs为材料屈服极限，F为臂管最大受力，Wx为臂管截面模量。

F的计算公式为(P+M台+M臂/2)/2，其中P为载荷，M台为台面重量，M臂为臂架重量。

设计步骤五：油缸受力计算计算油缸受力，公式为F油=(P+M台+M臂/2)*L行/L油*0.6，其中F油为油缸受力，L行为垂直行程，L油为油缸行程。

设计步骤六：油缸支点的确定确定油缸支点的位置，上下铰耳点应在闭合时选取，起升角应大于等于20（有规定>15）。

油缸闭合时不干涉则不干涉，___应在打开时选取（打开最大角度55），打开时不干涉闭合时则不干涉。

L打开长度=2*L油-L固，L闭合长度=L油+L固+L后备-L前备。

设计步骤七：电机功率计算计算电机功率，公式为N=(Q*P/612)*1.1KW，其中N为功率KW，Q为流量L/Min，P为压力Bar。

2t剪叉式升降平台设计方案1.1 剪叉式液压升降平台概述1.1.1 剪叉式液压升降平台发展状况剪叉式液压升降平台是一种结构比较简单，但举升力大、升降平稳、噪音低、操作方便、维修简便。

并可以停留在升降范围内的任意位置上的一种升降平台。

它目前广泛地应用在各行各业，是一种货物装卸流通领域中较为理想合理的新颖机具。

当前国外生产升降平台的国家比较多，如日本、德国、美国、英国等国家。

升降平台在国外有的国家生产已有几十年的历史了，有多节和单节升降平台，有移动式、固定式、超低式等各种型式，绝大多数采用液压驱动。

并广泛地应用在工业、航空、造船、商业、仓库、码头等场所，特别在商业系统货物装卸作业中已形成系列化的。

如英国uK 起重有限公司，他们生产多种形式的升降平台来适应商业系统方面各类仓库的装卸需求，而且绝大多数配套笼车搬运装卸是一种先进的装卸作业。

在日本大多数升降平台应用在仓库中高站台运送叉车上下站用。

所以说在国外应用升降平台是很普及的。

从国内情况来看，生产升降平台比国外起步晚．主要分二大类：一类是生产多节剪叉或液压升降平台。

主要应用在高空作业中：如清冼、安装、维修等方面。

另一类生产单节剪叉式液压升降平台，主要应用在生产流水线中配套使用、当然也有应用在其它方面的。

目前生产升降平台的单位较多．但应用在商业系统仓库装卸货物作业方面的，据不完全了解还没有一家专业生产创造厂家。

目前，剪式升降平台的国内厂家主要有广州高昌、福州强伦、上海序达、汉麦克森等；国外品牌主要有美国的杰奔（JohnBean）、德国的好富满（Hofmann）。

其中，2006 年8 月下线的杰奔牌48109B 型和好富满BLA9144 型超薄型剪式举升机是同类型产品的技术佼佼者，其产品在流水线上生产，钢材薄且强度大、造型美观、安全性能良好，将有更好的市场前景。

1.1.2 升降平台分类及各自优缺点在物流系统中，应用于升降设备的类型众多，如：手动升降、气动升降、电动升降等，各有利弊。
