cad制图标准样本

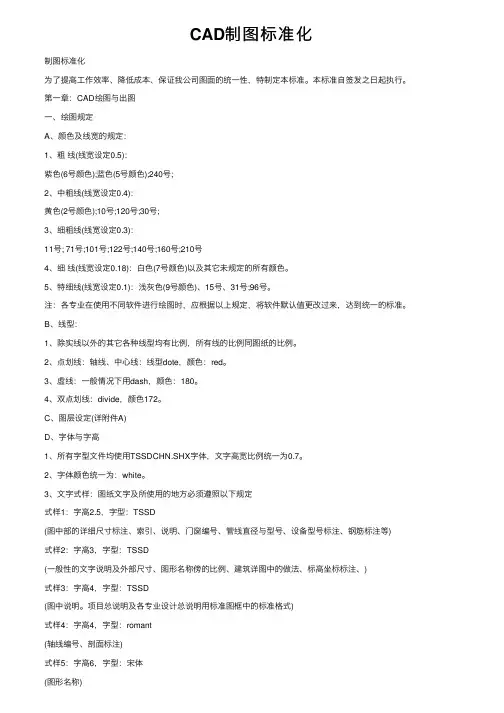

CAD制图标准化 制图标准化 为了提⾼⼯作效率、降低成本、保证我公司图⾯的统⼀性，特制定本标准。

本标准⾃签发之⽇起执⾏。

第⼀章：CAD绘图与出图 ⼀、绘图规定 A、颜⾊及线宽的规定： 1、粗线(线宽设定0.5)： 紫⾊(6号颜⾊);蓝⾊(5号颜⾊);240号; 2、中粗线(线宽设定0.4)： 黄⾊(2号颜⾊);10号;120号;30号; 3、细粗线(线宽设定0.3)： 11号; 71号;101号;122号;140号;160号;210号 4、细线(线宽设定0.18)：⽩⾊(7号颜⾊)以及其它未规定的所有颜⾊。

5、特细线(线宽设定0.1)：浅灰⾊(9号颜⾊)、15号、31号;96号。

注：各专业在使⽤不同软件进⾏绘图时，应根据以上规定，将软件默认值更改过来，达到统⼀的标准。

B、线型： 1、除实线以外的其它各种线型均有⽐例，所有线的⽐例同图纸的⽐例。

2、点划线：轴线、中⼼线：线型dote，颜⾊：red。

3、虚线：⼀般情况下⽤dash，颜⾊：180。

4、双点划线：divide，颜⾊172。

C、图层设定(详附件A) D、字体与字⾼ 1、所有字型⽂件均使⽤TSSDCHN.SHX字体，⽂字⾼宽⽐例统⼀为0.7。

2、字体颜⾊统⼀为：white。

3、⽂字式样：图纸⽂字及所使⽤的地⽅必须遵照以下规定 式样1：字⾼2.5，字型：TSSD (图中部的详细尺⼨标注、索引、说明、门窗编号、管线直径与型号、设备型号标注、钢筋标注等) 式样2：字⾼3，字型：TSSD (⼀般性的⽂字说明及外部尺⼨、图形名称傍的⽐例、建筑详图中的做法、标⾼坐标标注、) 式样3：字⾼4，字型：TSSD (图中说明。

项⽬总说明及各专业设计总说明⽤标准图框中的标准格式) 式样4：字⾼4，字型：romant (轴线编号、剖⾯标注) 式样5：字⾼6，字型：宋体 (图形名称) 式样6：字⾼3，字型：⿊体 (图签栏⽂字，标准格式，个⼈不可变更) 4、各类标格的⾏距为1.5 倍字⾼，例宽根据具体情况确定。

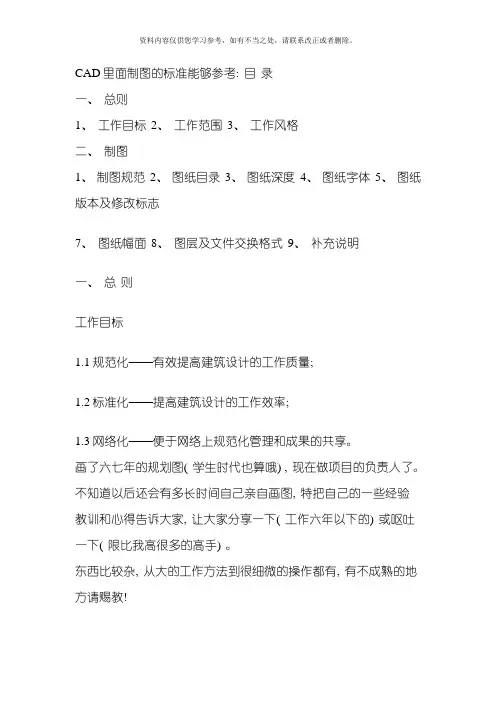

CAD里面制图的标准能够参考: 目录一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。

画了六七年的规划图( 学生时代也算哦) , 现在做项目的负责人了。

不知道以后还会有多长时间自己亲自画图, 特把自己的一些经验教训和心得告诉大家, 让大家分享一下( 工作六年以下的) 或呕吐一下( 限比我高很多的高手) 。

东西比较杂, 从大的工作方法到很细微的操作都有, 有不成熟的地方请赐教!我们为什么要画图: -------? ? ?不论你是用什么软件绘制或表示, 有些废话我必须强调一下: 画图时要时时刻刻记住自己的目的是什么? 图纸是一种直观、准确、醒目、易于交流的表示形式。

因此我们最后完成的东西一定是能够很好的帮助我们表示自己的设计思想、表示一个规划师的观点, 或者暴露一些我们想给大家展示的问题。

有了这个前提, 我们就不难理解为什么大多数有价值的图纸其实是手绘的设计思路的原稿, 因为它原始、纯粹、简洁, 与设计者的脑袋更接近。

好的计算机绘制的图纸是什么样子的------? ? ?鄙人认为: ""醒目、简洁、准确"( 请大家体会一下排位次序) 是好的计算机绘制图纸的标准。

要让一套图纸保持大致风格统一, 每张又有鲜明的特色。

A3大小让人2米外轻度近视也能看见你要表示的主题内容, A1大小要让人在10米外灯光不足也能分辨个十之六七, 不至于把工业区和居住区搞混淆,也不会把小学看成加油站。

要达到这个目的, 需要有一些好的工作方法和习惯来支撑, 无论是一个人搞定一个项目所有图纸还是一个工作小组合作, 为了高效、高质量完成图面表示, 都需要一些好的工作框架。

cad机械制图标准模板CAD机械制图标准模板。

在进行CAD机械制图时，使用标准模板可以提高效率和准确度。

本文将介绍CAD机械制图标准模板的相关内容，希望能够为大家在实际工作中提供帮助。

首先，CAD机械制图标准模板的设计应当符合国家相关标准，包括尺寸标注、符号标识、图框设计等方面。

在使用标准模板时，需要注意各个元素的位置和比例，以确保图纸的整体美观和规范性。

其次，标准模板应当包含常用的机械制图元素，如零件图、装配图、工艺图等。

这些元素在实际工作中经常使用，因此将它们整合到标准模板中可以提高绘图效率，避免重复绘制相似的内容。

另外，标准模板还应当包含常见的标准零件图形，如螺纹、轴承、齿轮等。

这些标准图形的准确绘制对于整个机械设计过程至关重要，因此将它们整合到标准模板中可以减少绘图过程中的错误和纠正。

此外，标准模板还应当包含常见的注释和标注，如尺寸标注、表面粗糙度标注、公差标注等。

这些注释和标注在机械制图中起着非常重要的作用，能够准确传达设计意图，因此将它们整合到标准模板中可以提高绘图的准确度和规范性。

最后，标准模板还应当包含常见的图框设计，包括图纸编号、图幅比例、设计单位、设计人员等信息。

这些信息对于管理和归档绘图文件非常重要，因此将它们整合到标准模板中可以提高绘图文件的管理效率和规范性。

综上所述，CAD机械制图标准模板是在实际工作中非常重要的工具，它可以提高绘图效率和准确度，规范绘图内容，减少错误和纠正。

因此，在进行CAD机械制图时，建议大家使用标准模板，并根据实际工作需要进行适当的定制，以提高工作效率和质量。

希望本文的内容能够对大家有所帮助，谢谢阅读！。

引用 CAD制图标准标注样式( GB/T18229- ) ( GB/T13362.4-13362.5, GB/T 14691)文字样式设置: AutoCAD中应优先考虑*.shx即AutoCAD的专用字体( SHX 字体) , 下图是符合国标文字样式。

( 中国国家标准汉字是长仿宋体)尺寸样式的设置: 第一步设置公共参数, 第二步分别设置各子样式的参数。

第一步: 设置公共参数( 1~5)1, 新建GB样式, 在”直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。

图中起点偏移量为建筑图的标准, 如果是机械图, 能够按默认值不变。

2, 选择尺寸文字样式3, 考虑标注比例因子( 一般不选择)比例因子DIMSCALE取比例的倒数, 如出图比例为1: 50, DIMSCALE=50; 如出图比例为1: 100, DIMSCALE=100……, 这是在模型空间出图的情况。

如果利用布局, 则选择”按布局( 图纸空间) 缩放标注”, 不必指定DIMSCALE的值。

图44, 单位能够是缺省值5, 公共参数设置完毕, 点击”确定”, 返回上一级对话框, 看到新建的gb样式。

图6第二步: 分别设置各子样式( 6~14) : 线性标注、直径标注、半径标注、角度标注6, 设置线性尺性标子样式( 机械类图纸不需要设置线性尺寸标注样式) 紧接5继续”新建”, 在”用于”下选择”线性标注”。

7, 点击”继续”, 为线性标注设置参数。

对于建筑图, 只需修改箭头为建筑标记, 同时将箭头大小的值改小一些。

此处的值为斜线的水平投影长度, 国标要求斜线长2~3mm。

其它所有参数均按公共参数设置, 如果为机械图, 箭头及其大小也不必改。

8, 点击确定, 看到gb样式下的线性标注子样式。
