CAD国家标准A3图幅制作

国家标准CAD制图相关格式规定图纸是设计成果不可或缺的一个重要环节，是设计成果的直观体现。

但是制图过程繁琐，形式多样，目前绝大多数的制图都是由计算机软件绘制而成，为了规范设计的制图过程，现对CAD制图有关格式进行统一规定，详细说明如下。

1.图纸幅面根据GB/T 14689-1993,标准幅面共有五种，其尺寸见表1，绘制图样时应优先采用这些幅面尺寸。

表1图纸幅面及图框尺寸 （mm）幅面代号 A0 A1 A2 A3 A4尺寸L×B 1189×841 841×594 594×420 420×297 297×210 图纸幅面模板，共五种尺寸，每个图幅模板文件中均有四个幅面，上下幅面不同处为是否带装订线，左右幅面的不同处为横向和纵向。

可根据需要酌情选用。

此外，总装配图必须采用A0或A1号图纸绘制，零件图建议采用A2‐A4号图纸绘制。

2.字体A.字体：汉字统一采用“gbcbig.shx”字体，数字和字母统一采用“Romans.shx”字体。

B.字体高度：根据GB/T 18229‐2000规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字（这是新标准，旧标准是A0和A1采用5号字，其它图幅采用3.5号字）。

C.字体宽度：汉字宽度为高度0.7，字母和数字不改动。

D.字体倾斜：汉字一般不倾斜，字母和数字可以写成斜体和直体，斜体字的字头向右倾斜，与水平基准线成75°。

3.图线A.线宽：根据GB4457.4-84中规定，工程制图的图线分为粗、细两种线宽。

图线种类一共有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线八种。

其中粗实线和粗点划线的线宽为b，其余为b/3。

结合CAD制图的实际输出效果，参照GB/T 14665-1998对线宽的规定，设计图纸时，粗线的宽度取0.7mm，细线宽度取0.25mm（还有一种建议，就是A0和A1图幅中，粗线取1mm，细线取0.35mm）。

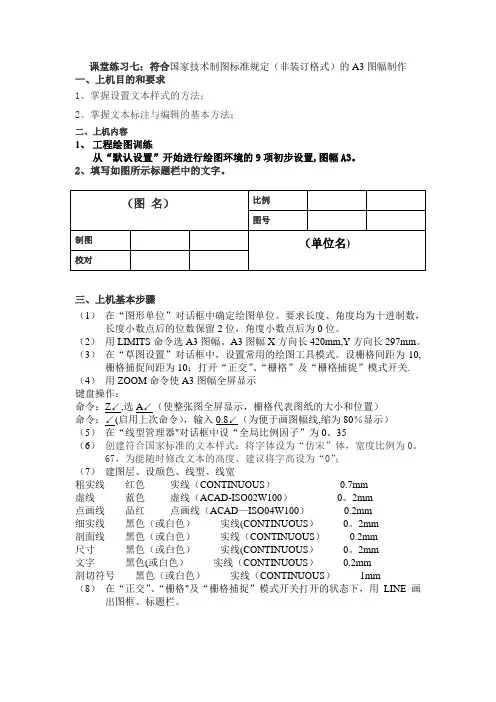

课堂练习七：符合国家技术制图标准规定（非装订格式）的A3图幅制作一、上机目的和要求1、掌握设置文本样式的方法；2、掌握文本标注与编辑的基本方法；二、上机内容1、工程绘图训练从“默认设置”开始进行绘图环境的9项初步设置,图幅A3。

2、填写如图所示标题栏中的文字。

三、上机基本步骤（1）在“图形单位”对话框中确定绘图单位。

要求长度、角度均为十进制数，长度小数点后的位数保留2位，角度小数点后为0位。

（2）用LIMITS命令选A3图幅。

A3图幅X方向长420mm,Y方向长297mm。

（3）在“草图设置”对话框中，设置常用的绘图工具模式。

设栅格间距为10,栅格捕捉间距为10；打开“正交”、“栅格”及“栅格捕捉”模式开关. （4）用ZOOM命令使A3图幅全屏显示键盘操作：命令：Z↙,选A↙（使整张图全屏显示，栅格代表图纸的大小和位置）命令：↙(启用上次命令），输入0.8↙（为便于画图幅线,缩为80％显示）（5）在“线型管理器"对话框中设“全局比例因子”为0。

35（6）创建符合国家标准的文本样式：将字体设为“仿宋”体，宽度比例为0。

67，为能随时修改文本的高度，建议将字高设为“0”；（7）建图层、设颜色、线型、线宽粗实线红色实线（CONTINUOUS）0.7mm虚线蓝色虚线（ACAD-ISO02W100）0。

2mm点画线品红点画线（ACAD—ISO04W100）0.2mm细实线黑色（或白色）实线(CONTINUOUS）0。

2mm剖面线黑色（或白色）实线（CONTINUOUS）0.2mm尺寸黑色（或白色）实线(CONTINUOUS）0。

2mm文字黑色(或白色）实线（CONTINUOUS）0.2mm剖切符号黑色（或白色）实线（CONTINUOUS）1mm（8）在“正交”、“栅格"及“栅格捕捉”模式开关打开的状态下，用LINE画出图框、标题栏。

把上图另存为模板文件！介绍.dwt模板文件的功能上图所示图框为国家技术制图标准规定的非装订格式.绘制时,图幅线（细实线）沿栅格外边沿绘制,图框线（粗实线）周边离图幅线的距离均为10mm.标题栏为学生练习标题栏，长为140mm，高40mm，内格高10mm，长度均匀分配。

竭诚为您提供优质文档/双击可除cad标注规范a3图纸篇一：cad制图标注规范cad制图标注规范cad制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

a．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

b．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

（二）、常用制图方式。

一、常用比例1：11：21：31：41：51：61：101：151：201：251：301：401：501：601：801：1001：1501：20xx：2501：3001：4001：500二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。

3.建筑装饰构造详图的建筑物表面线。

2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。

2.室内外平顶、立、剖面图中建筑构配件的轮廓线。

3．建筑装饰构造详图及构配件详图中一般轮廓线。

3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。

2.建筑构造及建筑装饰构配件不可见的轮廓线。

3.拟扩建的建筑轮廓线。

4.外开门立面图开门表示方式。

5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。

6．细折断线：0.1-0.13mm1.不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色0.1mm6号紫色0.1-0.13mm2号黄色0.1-0.13mm7号白色0.1-0.13mm3号绿色0.1-0.13mm8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线：1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1.m:12mm(在a0、a1、a2、图纸)2.m:10mm(在a3、a4图纸)3.特粗线到索引线为剖视方向4.a:字高5mm(在a0、a1、a2、图纸)字高4mm(在a3、a4图纸)5.b-01:字高3mm(在a0、a1、a2、图纸)字高2.5mm(在a3、a4图纸)6.a为索引图号，b-01为索引图纸号，b-01为“”表示索引在本图图片：接上四、平、立面索引符号1．m:12mm(在a0、a1、a2图纸)2．m:10mm(在a3、a4图纸)3．a1-a4：字高4mm(在a0、a1、a2图纸)字高3mm(在a3、a4图纸)4．b-01--b-04：字高2.5mm(在a0、a1、a2图纸) 字高2mm(在a3、a4图纸)5．箭头为视图方向。

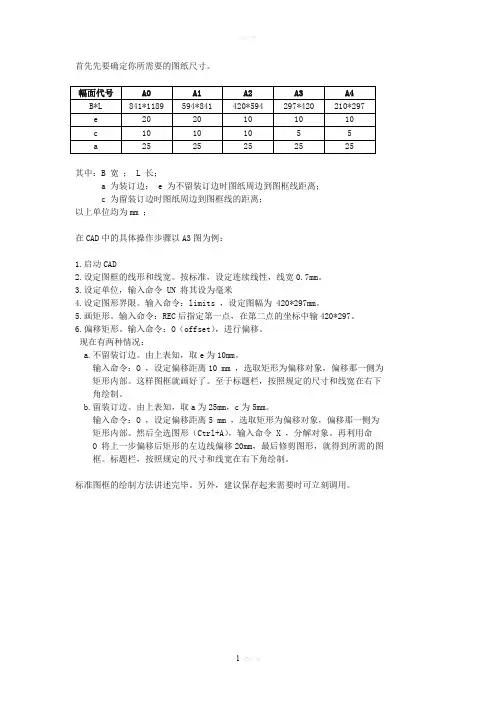

首先先要确定你所需要的图纸尺寸。

其中：B 宽； L 长；a 为装订边； e 为不留装订边时图纸周边到图框线距离；c 为留装订边时图纸周边到图框线的距离；以上单位均为mm ；在CAD中的具体操作步骤以A3图为例：1.启动CAD2.设定图框的线形和线宽。

按标准，设定连续线性，线宽0.7mm。

3.设定单位，输入命令 UN 将其设为毫米4.设定图形界限。

输入命令：limits ，设定图幅为 420*297mm。

5.画矩形。

输入命令：REC后指定第一点，在第二点的坐标中输420*297。

6.偏移矩形。

输入命令：O（offset），进行偏移。

现在有两种情况：a.不留装订边。

由上表知，取e为10mm。

输入命令：O ，设定偏移距离10 mm ，选取矩形为偏移对象，偏移那一侧为矩形内部。

这样图框就画好了。

至于标题栏，按照规定的尺寸和线宽在右下角绘制。

b.留装订边。

由上表知，取a为25mm，c为5mm。

输入命令：O ，设定偏移距离5 mm ，选取矩形为偏移对象，偏移那一侧为矩形内部。

然后全选图形（Ctrl+A），输入命令 X ，分解对象。

再利用命O 将上一步偏移后矩形的左边线偏移20mm，最后修剪图形，就得到所需的图框。

标题栏，按照规定的尺寸和线宽在右下角绘制。

标准图框的绘制方法讲述完毕。

另外，建议保存起来需要时可立刻调用。

欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

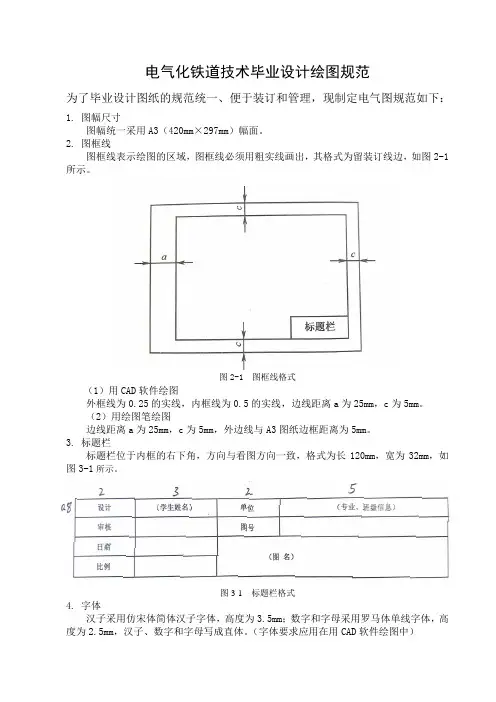

电气化铁道技术毕业设计绘图规范
为了毕业设计图纸的规范统一、便于装订和管理，现制定电气图规范如下：
1.图幅尺寸
图幅统一采用A3（420mm×297mm）幅面。

2.图框线
图框线表示绘图的区域，图框线必须用粗实线画出，其格式为留装订线边，如图2-1所示。

图2-1 图框线格式
（1）用CAD软件绘图
外框线为0.25的实线，内框线为0.5的实线，边线距离a为25mm，c为5mm。

（2）用绘图笔绘图
边线距离a为25mm，c为5mm，外边线与A3图纸边框距离为5mm。

3.标题栏
标题栏位于内框的右下角，方向与看图方向一致，格式为长120mm，宽为32mm，如图3-1所示。

图3-1 标题栏格式
4.字体
汉子采用仿宋体简体汉子字体，高度为3.5mm；数字和字母采用罗马体单线字体，高度为2.5mm，汉子、数字和字母写成直体。

（字体要求应用在用CAD软件绘图中）。

000000制图标准规定图纸幅面和格式00000国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

CAD字体大小和标注要求0000002.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

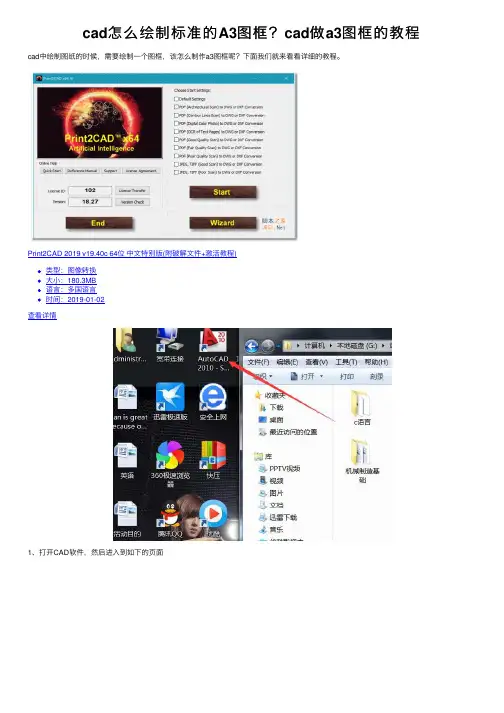

cad怎么绘制标准的A3图框？cad做a3图框的教程cad中绘制图纸的时候，需要绘制⼀个图框，该怎么制作a3图框呢？下⾯我们就来看看详细的教程。

Print2CAD 2019 v19.40c 64位中⽂特别版(附破解⽂件+激活教程)
类型：图像转换
⼤⼩：180.3MB
语⾔：多国语⾔
时间：2019-01-02
查看详情
1、打开CAD软件，然后进⼊到如下的页⾯
2、然后策划图框的⼤概样⼦，如图长宽⾼，⼀张A3的图纸标准尺⼨为420*297，然后图框的画就为390*287
3、然后就可以开始画了，如图先画390*287的矩形。

4、画完⼤图框的矩形后就可以⽤直线来画标题栏了。

对于A3图纸的标题栏的要求如下
5、按照上述的步骤画完就可以点击保存了。

6、完成后你将看到的整张图框是这样的。

然后就可以开始正式画图了。

还有要注意图框要⽤粗实线。

以上就是cad绘制标准A3图框的教程，希望⼤家喜欢，请继续关注。

制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

AutoCAD工程制图中怎么制作A3模版
使用AutoCAD工程制图过程中，制作好一个标准AutoCAD模版十分重要，那你知道A3模版的制作方法吗?下面店铺告诉你! AutoCAD工程制图中制作A3模版的方法
需求：画出A3图纸，进行字体、图层等的设置。

首先，需要进行图层的设置，为不同的线型设置不同的图层，以方便之后的修改及打印等。

这里分别设置了中心线、虚线、粗实线、细实线及标注的图层，不同的图层线用不同的颜色区分。

接下来是对字体的设置，点击格式，选择“文字样式”。

点击新建，为新建的文字样式命名，这里命名为“gb"，是国标的简写。

对gb文字样式进行设置，英文字体一般选择”gbeitc.txt"，然后选中“使用大字体”，对中文字体进行设置，一般为“gbcbig.txt"。

完成了基本设置后，接下来就是画A3图纸了，首先在细实线图层根据A3纸的大小画一个420*297的方框，然后依据图纸的样式把四条方框线进行偏移，按左右上下分别为25、10、10、10，用修剪命令减掉多出的线，然后把这四条线转到粗实线图层。

对图纸进行角标设置，如下图所示，这样一个标准的A3图纸就设置完成了。

最后，也是最重要的一步，把文件另保存为样板格式“dwt"。

这样以后画图时就可以随时拿过来用了。

END。

cad中如何制作A3的图幅篇一：CAD制图的图幅尺寸和标题栏要求CAD图纸幅面与标题栏一、内容目录：图纸幅面；图框格式；标题栏；图线字体；比例尺寸；标注基本概念要求与规则；表面粗造度；形位公差；基本作图方法；平面点阵的分析与作图。

1、图纸幅面图纸幅面是指对图纸宽度与长度组成的图面。

绘制图样时，应采用表中规定的图纸体积基本幅面尺寸。

基本幅面A0、A1、A2、A3、A4共５种。

图纸幅面涵盖包括需装订的幅面和不需装订的幅面，其尺寸应符合GB/T14689—93标准要求。

（需装订的幅面）（不需装订的幅面）注：无论有装订边和无此装订边，都应在图幅内画出有图框，图框采用黑实线。

基本幅面及图框尺寸（单位mm）图框格式：一般采用A4竖装和A3横装。

标题栏：标题栏的内容主要是关于图纸的一些以下内容信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。

其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在AutoCAD中，在标题栏绘制完成后才，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。

公差标注：篇二：CAD使用布局加图框出图步骤CAD布局内插入图框步奏1. 布局内选择“文件”2. 选择“页面设置管理器”3. 选择“修改”4．选择“打印机”，“图纸尺寸”（例如选A3，和你准备用的图框大小一致），打印比例（统一为1:100），“打印样式表”（统一为HROMR.CTB）5.“确定”6.选择“关闭”，回到布局7、将公司A3标准图框复制粘贴，并调整图框的位置，而令其和布局框位置一致8、在“文件布局”中选“定义视口”9、框选你要打印的右图，并选择“图形的输出比例为1:10”（输出比例可根据实际数目情况选，正规出图一般统一为1:1），回车，即可。

打印预览效果篇三：CAD中如何制作A4图幅的样板文件1.进入布局，然后右键布局，选择“页面设置管理器”，然后选择打印机、图纸尺寸、横向纵向等等；2.上面的设置好以后存放，就退出页面设置管理器了，这时候你发现布局有稍微的这样一来差异，主要是虚线框。

如何在cad中制作a3尺寸图框如何在cad中制作a3尺寸图框篇一：cAD使用布局加图框出图步骤cAD布局内插入图框步奏1.布局内选择“文件”2.选择“页面设置管理器”3.选择“修改”4．选择“打印机”，“图纸尺寸”（例如选A3，和你准备用的图框大小一致），打印比例（统一为1:100），“打印样式表”（统一为monochRomR.cTb）5.“确定”6.选择“关闭”，回到布局7、将公司A3标准图框复制粘贴，并调整图框的位置，使其和布局框位置一致8、在“文件布局”中选“定义视口”9、框选你要打印的图，并选择“图形的输出比例为1:10”（输出比例可根据实际情况选，正规出图一般统一为1:1），回车，即可。

打印预览效果篇二：cAD幅面及图框尺寸幅面及图框尺寸(mm)图纸长边加长尺寸(mm)线宽组(mm)图线图框线、标题栏线的宽度(mm)长仿宋体字高宽关系(mm)拉丁字母、阿拉伯数字与罗马数字书写规则绘图所用的比例篇三：cAD制作标准图框模板详细方法cAD制作标准图框模板（增强属性编辑器）制作cAD图框就是制作一个块文件，里面可以编辑相关文本1.如下图框2，功能，值得地方平常是没有显示，双击会弹出增强属性编辑器。

3,标准图框就是一个增强属性编辑器4，先绘制你想要建立的图框如下图：1》绘制图框，选择线型（1）线宽标准（2）线型的选择实线、尺寸线、剖面线：continuous点划线：AcADIso10w100或center 虚线：AcADIso02w100或Dashed可通过格式中的“线型”“全局比例因子”控制?所有对象的线型、线宽、颜色等特性都要“byLayer”（3）.设置两种文字样式：工程字字体：仿宋_gb2312数字字母字体：Isocp.shx宽度因子：0.7字高标准A43.5A33.5A25A15A07（4）.设置尺寸标注样式快捷键：D基线间距：8；超出尺寸线：2；起点偏移量：0箭头大小：和字高一致圆心标记：无箭头大小标准A43.5A33.5A23.5A15A05接下来就是创建增强属性编辑器就是一个块的模板，你可以通过增强性编辑器填写定义好的的块的部分,可以使用块属性管理器修改块定义中的属性。

CAD如何制作A3尺寸图幅
图幅的大小一般都是A4、A3的尺寸，所以我们先要了解尺寸。

那么大家知道CAD如何制作A3尺寸图幅吗?下面是店铺整理的CAD 如何制作A3尺寸图幅的方法，希望能帮到大家!
CAD制作A3尺寸图幅的方法
1、双击桌面的应用程序快捷方式，进入AutoCAD工作界面。

2、这里以A3图纸为例，420x297(mm)进行绘制。

3、首先设置图层，细实线和粗实线的选择，细实线为绿色，线型为continuous，粗实线白色，仍为continuous。

4、之后，进行图幅的绘制，选择图层为绿色的细实线图层，输入rec(矩形命令)，空格键确定，鼠标选定第一点，第二点为对角点，输入坐标(420,297)，空格键确定。

5、切换图层，选择白色粗实现的线型，输入l(直线命令)，选定左下角点，按住shift+2，进入相对坐标，输入(25,5)，确定另一点。

6、打开正交模式，鼠标向右移动，输入390，空格键确定第二点，继续鼠标上移，输入287，空格键确定，继续鼠标左移，输入390，空格键确定，再选择第一点(25,5)，闭合图形。

7、删除箭头所指的第一条线，再在右下角进行标题栏的绘制。

8、以内矩形右下角的点为起始点，输入直线命令，选定该点，鼠标上移，并输入56，空格键确定，左移输入180，空格键确定，下移输入56，空格键两次，完成图形的闭合。

9、选择开始的上移56的线，此处有两条粗实线，故应删除一条，选择一条，按delete键删除，这样A3的图幅就绘制完成了。

制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

中华人民共和国国家标准机械工程CAD制图规则Mechanical engineering drawings rules of CADGB/T14665－1998代替GB/T14665-931.范围本标准规定了机械工程中用计算机辅助设计（以下简称CAD）时的制图规则。

本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 4458.4-84 机械制图尺寸注法GB/T 10609.4-89 技术制图对缩微复制原件的要求GB/T 13362.4-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号GB/T 13362.5-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号数据集GB/T 14691-93 技术制图字体GB/T 17450－1998 技术制图图线3.基本原则3.1 凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。

3.2 在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。

在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。

3.3 用CAD绘制机械图样时，尽量采用CAD新技术。

4.图线在机械工程的CAD制图中，所用图线，除按照以下的规定外，还应遵守GB/T17450中的规定。

4.1 图线组别为了便于机械工程的CAD制图需要，将GB/T17450中所规定的8种线型分为以下几组，见表1。

一般优先采用第4组。

表1组别12345一般用途线宽mm 2.0 1.4 1.00.70.5粗实线、粗点画线1.00.70.50.350.25细实线、波浪线、双折线、虚线、细点画线、双点画线4.2 图线的结构4.2.1 双折线4.2.1.1 双折线的尺寸和表示见图1、图2、图3。

cad怎么设置a3图幅
在CAD中我们需要设置一些打印图纸的尺寸，那么大家知道cad 怎么设置a3图幅吗?下面是店铺整理的cad怎么设置a3图幅的方法，希望能给大家解答。

cad怎么设置a3图幅的方法：
首先必须对图框进行了解，在界面中的图纸比例是否为标准图框。

A3纸张大小为420*297mm，在打印时需换算相应的打印比例。

确定打印比例后，选择文件-打印或者Ctrl+P,出现打印操作界面
在红色区域选择的打印机或者需要的打印格式
选择打印样式，如果按照图纸的颜色和线性打印，则选择“无”
点击打印设置
进入打印设计界面
图纸尺寸选择A3
选择窗口界面，将进入CAD操作界面，将鼠标点击要打印图框的对角线边缘
选择打印比例，如果图框是标准A3纸张大小(420*297)则选择比例为1，如果不是选择对应比例
勾选居中打印，之后点击确定按键。

制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
