97型25Hz相敏轨道电路测试和调整方法

97型25Hz相敏轨道电路原理、测试和调整方法一、25HZ 轨道电路原理图二、25Hz相敏轨道电路的测试调整步骤三、25Hz相敏轨道电路的测试方法四、附图表：1.25HZ相敏轨道电路空扼流设臵图2.JXW-25B型微电子相敏轨道接收器工作原理图— 1 —一、25HZ轨道电路原理1、97型25Hz相敏轨道电路电原理图，如下图2、97型25Hz相敏轨道电路移频电码化原理图— 2 —二、97型（JXW-25型）25Hz相敏轨道电路的测试调整步骤：1、选定并制作25HZ轨道电路调整表25HZ轨道电路的设备使用及调整方式，需要严格按照25HZ相敏轨道电路调整表进行。

所以根据轨道电路结构和制式的不同，我们需要在维规中查找出对应的表格。

举例说明：电化区段一送双受25HZ轨道电路的选表首先需要在《维规》附录二的25HZ相敏轨道电路调整表中，选择对应的轨道电路设臵类型，经过查阅发现附表2-15（图1）符合一送双受的设臵要求，其次要在《维规》492页附图2-5(图2)中选择合适的送、受电端单元电路类型，根据实际发现送、受电端单元电路分别对应附表中E○1和E○2这两种类型，经过对比附表2-15中的送、受电端设臵情况，可以确认附表2-15中的第二行符— 3 —— 4 —合要求，在此表中L1、L2、L3下的数值表示不同位臵的轨道长度，RX 、RS 表示送受电端需要使用的电阻阻值，Ujmin 和Ujmax 表示接收端轨道继电器端电压的调整范围。

— 5 —2、选定并调整送、受电端的限流电阻RX 、Rs送、受电端的限流电阻应严格根据调整表进行选择，并固定不得随意调整，否则会破坏轨道电路整体特性，特别是分路特性。

电阻接线方式见下图4。

图43、选定室外送、受电端变压器的变比电码化区段室外变压器(见图5)变比应固定，轨道接收端电压由室内BMT-25型轨道变压器进行调整。

非电码化区段的轨道接收端电压可以通过调整送电端二次侧电压调整，送、受电端室外变压器端子使用要求见表1。

97型25Hz 相敏轨道电路的测试和调整一、有关术语： 1. 参考调整表:指部标准图《97型25Hz 相敏轨道电路图册》[通号（99）0047]中的参考调整表。

2. 允许失调角β:由于25Hz 轨道电路传输时，在局部电压导前轨道电压90°的基础上还会发生β度相移，该相移应控制在一定的允许范围，称为允许失调角β。

允许失调角β＝cos－1（Uj/Ujmin）Uj ：二元二位轨道继电器工作电压≤15V ，取15V 。

Ujmin ：二元二位轨道继电器最低工作电压, 其值见通号（99）0047图册中参考调整表。

查参考调整表, 可得最大允许失调角β＝cos （15/17.7）＝32.06°, 即允许失调角β应在±30°之内。

3. 相敏轨道继电器（微电子相敏轨道电路接收器）的有效电压指经轨道传输后，加在二元二位相敏轨道继电器轨道线圈上的电压，或加在微电子相敏轨道电路接收器接收端上的电压，与失调角相关。

Uj(有效=Uj（测试）³cosβ，当不同失调角时，Uj (有效和Uj （测试）换算见表1：－1二、97型（JXW-25型）25Hz 相敏轨道电路的主要技术指标：1. 调整状态时，轨道继电器轨道线圈上的有效电压应≥18V ，轨道线圈电压相位角滞后于局部电压相位角应在90±30°以内。

JXW-25微电子相敏轨道电路接收器接收端有效电压应≥16V ，允许失调角β应在±30°以内，直流电压输出应为20-30V 。

2. 用0.06Ω标准分路电阻线在轨道电路送、受端轨面上任一处分路时，轨道继电器（含一送多受的其中一个分支的轨道继电器）轨道线圈电压应≤7.4V 。

JXW-25微电子相敏轨道电路接收器接收端电压应≤10V ，直流电压输出应为≤2V, 应变时间小于0.5S 。

3. 轨道电路送、受电端扼流变压器至钢轨应采用等阻线，接线电阻不大于0.1Ω。

6-2、97型（JXW-25型）25Hz相敏轨 道电路的测试调整：
送电端变压பைடு நூலகம்BG2-130/25 区段 类型 一次侧 使用 端 电码化区 段，由室 内调整 BMT-25 有额 I1-I4 流变 220V 无扼 同上 流变 有额 I1-I4 流变 220V 二次侧 连接 端 \ 连接 使用端 端 III1-III3 I2-I3 15.84V 同上 I2-I3 按调整表，调 整二次侧电压 Ub 受电端变压器BG2-130/25 一次侧 使用 端 I1-I4 220V 同上 I1-I4 220V I2-I3 连接 端 I2-I3 二次侧 使用端 连接 端
6-2、97型（JXW-25型）25Hz相敏轨 道电路的测试调整：
4、对于电码化区段，主要改变室内BMT-25 的输出端子，同时测量轨道继电器电压Uj和 相位角，使之满足规定的技术指标。 对于非电码化区段，参照调整表，改变送端 BG2二次侧电压Ub,同时测量轨道继电器电压 Uj和相位角，使之满足规定的技术指标。 当轨道电路相位角偏差大时，可调整防护盒 的接线端子，使继电器的相位角满足技术要 求。

五、25HZ相敏轨道电路中有关器 材的作用：

5-1、扼流变压器：
5-1、扼流变压器：



线圈结构：由图一所示，扼流变压器的牵引线 圈分为上、下两部分，上部线圈的末端与下部 线圈的始端互相连接，图中的3为中性点。 作用：（1）在电气化区段，用于沟通牵引电 流，同时配合送电端电源变压器、受电端匹配 变压器（中继变压器）和二元二位继电器等设 备，构成25HZ相敏轨道电路系统。 （2）扼流变压器对牵引电流阻抗很小， 对信号电流阻抗较大，两根钢轨的牵引电流在 轨道绝缘处分别由扼流变压器的上部线圈的始 端和下部线圈的末端流入，由中点流出，然后 又流向相邻轨道电路的两根钢轨中去，这样，

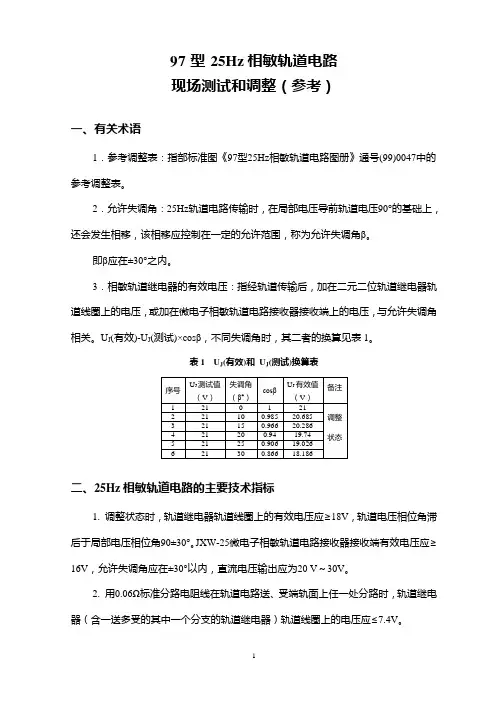

97型25Hz相敏轨道电路现场测试和调整（参考）一、有关术语1．参考调整表：指部标准图《97型25Hz相敏轨道电路图册》通号(99)0047中的参考调整表。

2．允许失调角：25Hz轨道电路传输时，在局部电压导前轨道电压90°的基础上，还会发生相移，该相移应控制在一定的允许范围，称为允许失调角β。

即β应在±30°之内。

3．相敏轨道继电器的有效电压：指经轨道传输后，加在二元二位轨道继电器轨道线圈上的电压，或加在微电子相敏轨道电路接收器接收端上的电压，与允许失调角相关。

U J(有效)-U J(测试)×cosβ，不同失调角时，其二者的换算见表1。

表1 U J(有效)和U J(测试)换算表二、25Hz相敏轨道电路的主要技术指标1. 调整状态时，轨道继电器轨道线圈上的有效电压应≥18V，轨道电压相位角滞后于局部电压相位角90±30°。

JXW-25微电子相敏轨道电路接收器接收端有效电压应≥16V，允许失调角应在±30°以内，直流电压输出应为20 V～30V。

2. 用0.06Ω标准分路电阻线在轨道电路送、受端轨面上任一处分路时，轨道继电器（含一送多受的其中一个分支的轨道继电器）轨道线圈上的电压应≤7.4V。

相敏轨道电路接收器接收端电压应≤7.4V3. 轨道电路送、受电端扼流变压器至钢轨的应采用等阻线，接线电阻不大于0.1Ω。

4. 轨道电路送、受电端轨道变压器至扼流变压器的接线电阻不大于0.3Ω。

5. 轨道电路电源屏至送电端轨道变压器一次侧的电缆允许压降为30V。

轨道继电器至轨道变压器间的电缆电阻不大于150Ω。

6. 轨道电路送、受电端的限流电阻器R X、R S，其阻值应按通号（99）0047图册参考调整表中给出的数值予以固定，不得调小。

7. 在电码化区段，于机车信号入口端用0.06Ω标准分路电阻线分路时，应满足动作机车信号的最小短路电流的要求（对于ZPW-2000A型，用0.15Ω标准分路电阻线分路时，1700、2000、2300Hz≥500mA，2600 Hz≥450mA）。
