VDRT-200SCR 催化剂评价装置的详细使用方法和技术参数!

催化剂的活性评价流程与装置催化剂活性评价流程主要有配气装置、SCR反应器和尾气收集分析三部分组成，SCR反应器内径为7．5mm，壁厚2mm，置于管式电炉中，将镍铬热电偶插入催化剂床层中，用程序升温装置来控制反应温度。

实验流程图如图2．1所示。

而SCR反应主要在固定床反应器中进行，实验采用的反应器是内径为7．Smm、壁厚为2mm的圆柱形不锈钢，并将不锈钢反应器置于管式电炉中，将镍铬正负加热电偶插入反应器内，利用程序升温装置控制反应需要的温度，反应装置如图2．2所示。

考察催化剂活性的实验步骤：(1)催化剂的装填：称取所需质量催化剂放入管式反应器中，催化剂两端塞入少量高温棉，用来固定催化剂床层，将装好的管式反应器置于加热炉膛内。

(2)管路密闭性检查：首先通入N2检查反应装置的气密性，打开N2钢瓶阀门，在质量流量计上设定流入装置的气体流量，并密封出口，当通入的气体使压力表读数达到O．1MPa时，停止通气，如果在10min内压力没有下降，表示反应装置的密封良好。

(3)配气：设定好每个质量流量计的给定值，进行配气(利用N2作为载气，模拟实验需要的烟气流量)。

当气体混合均匀并达到稳定一段时间，使催化剂吸附NO达到饱和，这样可以避免NO的减少是催化剂的吸附造成的。

(4)加热反应：通过程序升温设定加热炉温度，进行升温。

达到反应温度后，每一温度均稳定反应1h以上才开始分析。

(5)NO去除率分析：分别在进气口和出气口取样，用2L的铝箔采样袋集满气体后，用KM900手持式烟气分析仪测定进出口NO浓度，分析不同实验条件下催化剂对NO的催化还原的反应活性。

(6)NO转化率的计算。

根据反应前后NO浓度值，计算各反应温度下的NO的转化率，定义为脱硝率，以此数据作为衡量催化剂活性的指标。

脱硝率=(入口NO浓度一出口NO浓度)／入口NO浓度。

scr脱硝催化剂参数
SCR脱硝催化剂的主要参数包括几何特性参数和物理化学特性参数。

1. 几何特性参数包括节距/间距和比表面积。

节距/间距影响催化反应的压降和反应停留时间，对催化剂孔道的通畅性也产生了直接的影响。

掌握节距/间距的特点，对于提高催化剂的反应速率和保证催化剂通道不发生堵塞具有重要作用。

比表面积主要是指单位质量催化剂所暴露的总表面积，或用单位体积催化剂所拥有的表面积来表示。

2. 物理化学特性参数包括载体、活性成分、辅助成分等。

目前SCR商用催化剂基本都是以TiO2为载体，以V2O5为主要活性成份，以WO3、MoO3为抗氧化、抗毒化辅助成份。

以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询专业人士。

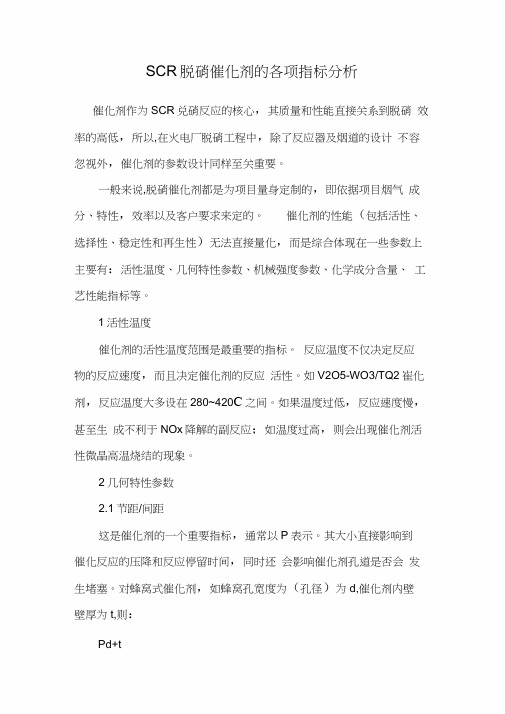

SCR脱硝催化剂的各项指标分析催化剂作为SCR兑硝反应的核心，其质量和性能直接关系到脱硝效率的高低，所以,在火电厂脱硝工程中，除了反应器及烟道的设计不容忽视外，催化剂的参数设计同样至关重要。

一般来说,脱硝催化剂都是为项目量身定制的，即依据项目烟气成分、特性，效率以及客户要求来定的。

催化剂的性能（包括活性、选择性、稳定性和再生性）无法直接量化，而是综合体现在一些参数上主要有：活性温度、几何特性参数、机械强度参数、化学成分含量、工艺性能指标等。

1活性温度催化剂的活性温度范围是最重要的指标。

反应温度不仅决定反应物的反应速度，而且决定催化剂的反应活性。

如V2O5-WO3/TQ2崔化剂，反应温度大多设在280~420C之间。

如果温度过低，反应速度慢，甚至生成不利于NOx降解的副反应；如温度过高，则会出现催化剂活性微晶高温烧结的现象。

2几何特性参数2.1节距/间距这是催化剂的一个重要指标，通常以P表示。

其大小直接影响到催化反应的压降和反应停留时间，同时还会影响催化剂孔道是否会发生堵塞。

对蜂窝式催化剂，如蜂窝孔宽度为（孔径）为d,催化剂内壁壁厚为t,则：Pd+t对平板和波纹式催化剂，如板与板之间宽为d,板的厚度为t,则：P=d+t由于SCF装置一般安装在空预器之前，飞灰浓度可大于15g/m3（干,标态）,如果催化剂间隙过小，就会造成飞灰堵塞,从而阻止烟气与催化剂接触，效率下降，磨损加重。

一般情况下，蜂窝式催化剂堵灰要比平板式严重些,需要适当地加大孔径。

燃煤电站SCR兑硝工程中的蜂窝式催化剂节距一般在 6.3~9.2mm之间，同等条件下，板式催化剂间距可以比蜂窝式稍小些。

2.2比表面积比表面积是指单位质量催化剂所暴露的总表面积，或用单位体积催化剂所拥有的表面积来表示。

由于脱硝反应是一个多相催化反应，且发生在固体催化剂的表面，所以催化剂表面积的大小直接影响到催化活性的高低，将催化剂制成高度分散的多孔颗粒为反应提供了巨大的表面积。

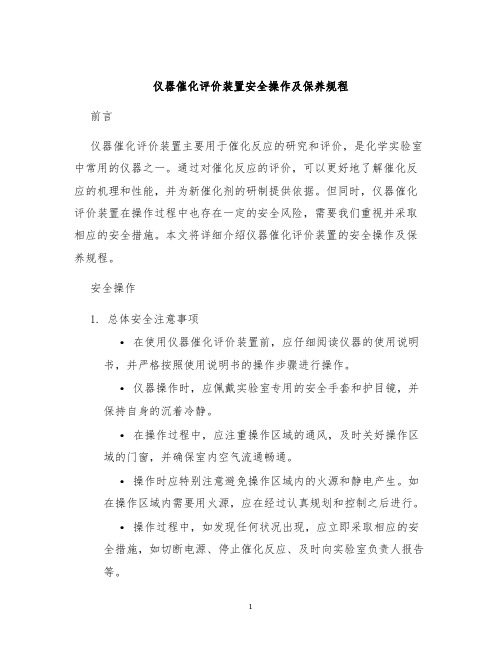

仪器催化评价装置安全操作及保养规程前言仪器催化评价装置主要用于催化反应的研究和评价，是化学实验室中常用的仪器之一。

通过对催化反应的评价，可以更好地了解催化反应的机理和性能，并为新催化剂的研制提供依据。

但同时，仪器催化评价装置在操作过程中也存在一定的安全风险，需要我们重视并采取相应的安全措施。

本文将详细介绍仪器催化评价装置的安全操作及保养规程。

安全操作1. 总体安全注意事项•在使用仪器催化评价装置前，应仔细阅读仪器的使用说明书，并严格按照使用说明书的操作步骤进行操作。

•仪器操作时，应佩戴实验室专用的安全手套和护目镜，并保持自身的沉着冷静。

•在操作过程中，应注重操作区域的通风，及时关好操作区域的门窗，并确保室内空气流通畅通。

•操作时应特别注意避免操作区域内的火源和静电产生。

如在操作区域内需要用火源，应在经过认真规划和控制之后进行。

•操作过程中，如发现任何状况出现，应立即采取相应的安全措施，如切断电源、停止催化反应、及时向实验室负责人报告等。

2. 仪器操作注意事项•在操作前，应检查仪器及附件是否完好无损，并清洁操作区域。

•仪器操作时应注意避免产生不必要的振动和冲击，以免影响仪器的使用寿命和测量准确度。

•操作时应特别注意避免操作区域内产生磁干扰，以免影响仪器的正常工作。

•在添加液体试剂时，应注意操作的均匀和缓慢，且不要弄到试剂瓶或容器之外。

•在催化反应过程中，应随时监测温度、压力等参数，确保催化反应的稳定和安全。

•催化反应完成后，应及时对仪器进行清洗和撤除，以便下次使用。

•操作结束后，应关闭所有开关和电源，并清理操作区域，将仪器归置于规定位置中。

保养规程1. 设备保养•在使用前，应检查仪器是否正常运转，如存在故障应及时修理，确保仪器正常使用。

•在使用过程中，应根据仪器使用说明书及时对仪器进行常规保养，清洁各个传感器和控制装置，确保它们的正常运转。

•在使用过程中，如发现设备存在损伤、锈蚀等情况，应及时进行修理，确保设备的完好无损。

脱硝催化剂评价装置安全操作及保养规程1. 引言脱硝催化剂评价装置是在脱硝工艺中广泛使用的一种设备，用于评价催化剂的活性及寿命。

为保障操作人员的安全，保证装置的正常运行，本文将介绍脱硝催化剂评价装置的安全操作规程及保养要点。

2. 安全操作规程2.1 装置操作前的准备工作在开始操作脱硝催化剂评价装置之前，需要进行以下准备工作：•确保操作人员具备相关的操作经验和文档阅读能力；•检查装置及附件是否完好，并进行必要的维修和更换；•检查设备周围是否存在危险物品或障碍物，及时清除；•确定紧急情况下的应急联系方式，并通知相关人员。

2.2 操作时的个人防护在操作脱硝催化剂评价装置时，必须佩戴以下个人防护装备：•密封型安全眼镜，防止溅射物伤及眼睛；•防护手套，保护双手免受化学品和高温等伤害；•呼吸防护装置，如防尘口罩或呼吸器，防止有害气体吸入；•防护服，以防止皮肤接触到有害物质。

2.3 操作步骤2.3.1 打开装置前的检查在打开脱硝催化剂评价装置之前，需要进行以下检查工作：•检查装置的电源是否正常，并确保电气设备与其他设备的接地可靠；•检查气源是否稳定，确保供气管路无泄漏；•检查温度控制装置是否正常工作，确保装置运行温度的准确性。

2.3.2 打开装置及操作注意事项按照以下步骤开启脱硝催化剂评价装置：1.打开装置总电源，确认各设备指示灯及显示屏正常工作；2.打开气源阀门，确保气源通畅；3.打开温度控制装置，设置合适的运行温度；4.根据操作手册要求，操作设备进行测试或测量；5.在操作过程中，注意观察装置运行状态，及时调整参数，确保装置正常运行；6.注意使用操作工具时的安全操作，防止操作失误和意外伤害。

2.4 关闭装置及日常维护2.4.1 关闭装置步骤在完成脱硝催化剂评价装置的操作后，按照以下步骤进行关闭：1.将所有操作参数恢复到初始状态；2.关闭温度控制装置；3.关闭气源阀门；4.关闭装置总电源；5.清理工作区域，清除残留物及垃圾。

２０１５年１１月第２３卷第１１期 工业催化ＩＮＤＵＳＴＲＩＡＬＣＡＴＡＬＹＳＩＳ Ｎｏｖ．２０１５Ｖｏｌ．２３　Ｎｏ．１１石油化工与催化收稿日期：２０１５－０５－０３；修回日期：２０１５－０９－２５作者简介：李　荻，１９８１年生，女，硕士，工程师，主要从事催化裂化催化剂及性能评价研究。

通讯联系人：李　荻。

ＤＣＲ评价装置对重油催化裂化催化剂ＬＤＣ－２００的性能评价李　荻 ，高永福，侯凯军，王智峰，汪　毅（中国石油石油化工研究院兰州化工研究中心，甘肃兰州７３００６０）摘　要：采用ＤＣＲ催化裂化评价装置，通过不同原料油及剂油比对重油催化裂化催化剂ＬＤＣ－２００的反应性能进行评价。

结果表明，以中国石油天然气股份有限公司兰州石化公司３Ｍｔ·ａ－１催化装置所用渣油为原料油，在剂油质量比大于８．４时，催化剂ＬＤＣ－２００裂化能力强，拥有良好的焦炭选择性，且异构化功能显著，明显提高汽油辛烷值。

采用３Ｍｔ·ａ－１催化装置所用渣油与蜡油质量分数各５０％配成的原料油，在剂油质量比小于８．４时，能够在确保汽油收率的同时控制焦炭产率。

关键词：催化剂工程；ＤＣＲ评价装置；催化裂化催化剂；重油；异构烷烃；辛烷值ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００８ １１４３．２０１５．１１．０１２中图分类号：ＴＥ６２４．９；ＴＱ６２４．９５ 文献标识码：Ａ 文章编号：１００８ １１４３（２０１５）１１ ０９０８ ０４ＰｅｒｆｏｒｍａｎｃｅｅｖａｌｕａｔｉｏｎｏｆＬＤＣ ２００ｃａｔａｌｙｓｔｆｏｒｈｅａｖｙｏｉｌｃａｔａｌｙｔｉｃｃｒａｃｋｉｎｇｉｎＤＣＲｅｖａｌｕａｔｉｏｎｄｅｖｉｃｅＬｉＤｉ ，ＧａｏＹｏｎｇｆｕ，ＨｏｕＫａｉｊｕｎ，ＷａｎｇＺｈｉｆｅｎｇ，ＷａｎｇＹｉ（ＬａｎｚｈｏｕＰｅｔｒｏｃｈｅｍｉｃａｌＲｅｓｅａｒｃｈＣｅｎｔｅｒ，ＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅｏｆＰｅｔｒｏｌｅｕｍａｎｄＰｅｔｒｏｃｈｅｍｉｃａｌｓｏｆＰｅｔｒｏＣｈｉｎａ，Ｌａｎｚｈｏｕ７３００６０，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｕｎｄｅｒｔｈｅｃｏｎｄｉｔｉｏｎｏｆｕｓｉｎｇｄｉｆｆｅｒｅｎｔｆｅｅｄｓｔｏｃｋｏｉｌａｎｄｄｉｆｆｅｒｅｎｔｃａｔａｌｙｓｔ／ｏｉｌｒａｔｉｏｓ，ｔｈｅｐｅｒｆｏｒｍａｎｃｅｏｆＬＤＣ ２００ｃａｔａｌｙｓｔｆｏｒｈｅａｖｙｏｉｌｃａｔａｌｙｔｉｃｃｒａｃｋｉｎｇｗａｓｉｎｖｅｓｔｉｇａｔｅｄｉｎＤＣＲ（ＤａｖｉｓｏｎＣｉｒｃｕｌａｔｉｎｇＲｉｓｅｒ，ＭｏｄｅｌⅣ）ｅｖａｌｕａｔｉｏｎｄｅｖｉｃｅ．Ｔｈｅｒｅｓｕｌｔｓｓｈｏｗｅｄｔｈａｔｕｓｉｎｇｒｅｓｉｄｕａｌｏｉｌｉｎ３Ｍｔ·ａ－１ＦＣＣｕｎｉｔｏｆＰｅｔｒｏＣｈｉｎａＬａｎｚｈｏｕＰｅｔｒｏｃｈｅｍｉｃａｌＣｏｍｐａｎｙａｓｔｈｅｆｅｅｄｓｔｏｃｋ，ＬＤＣ ２００ｃａｔａｌｙｓｔｐｏｓｓｅｓｓｅｄｇｏｏｄｃａｔａｌｙｔｉｃｃｒａｃｋｉｎｇａｃｔｉｖｉｔｙ，ｃｏｋｅｓｅｌｅｃｔｉｖｉｔｙ，ａｎｄｒｅｍａｒｋａｂｌｅｉｓｏｍｅｒｉｚａｔｉｏｎｆｕｎｃｔｉｏｎｕｎｄｅｒｃａｔａｌｙｓｔ／ｏｉｌｍａｓｓｒａｔｉｏｏｆｏｖｅｒ８．４，ａｎｄｔｈｅｏｃｔａｎｅｎｕｍｂｅｒｏｆｇａｓｏｌｉｎｅｗａｓｓｉｇｎｉｆｉｃａｎｔｌｙｅｎｈａｎｃｅｄ．Ｗｈｅｎｔｈｅｍａｓｓｒａｔｉｏｏｆｃａｔａｌｙｓｔｔｏｏｉｌｗａｓｌｅｓｓｔｈａｎ８．４ａｎｄｆｅｅｄｓｔｏｃｋｏｉｌｍｉｘｅｄｂｙ５０ｗｔ％ｒｅｓｉｄｕａｌｏｉｌａｎｄ５０ｗｔ％ｗａｘｏｉｌｗａｓｕｓｅｄ，ｔｈｅｙｉｅｌｄｏｆｇａｓｏｌｉｎｅｗａｓｅｎｓｕｒｅｄ，ａｎｄｔｈｅｃｏｋｅｙｉｅｌｄｗａｓｃｏｎｔｒｏｌｌｅｄ．Ｋｅｙｗｏｒｄｓ：ｃａｔａｌｙｓｔｅｎｇｉｎｅｅｒｉｎｇ；ＤＣＲｅｖａｌｕａｔｉｏｎｄｅｖｉｃｅ；ｃａｔａｌｙｔｉｃｃｒａｃｋｉｎｇｃａｔａｌｙｓｔ；ｈｅａｖｙｏｉｌ；ｉｓｏｐａｒａｆｆｉｎ；ｏｃｔａｎｅｎｕｍｂｅｒｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００８ １１４３．２０１５．１１．０１２ＣＬＣｎｕｍｂｅｒ：ＴＥ６２４．９；ＴＱ６２４．９５ Ｄｏｃｕｍｅｎｔｃｏｄｅ：Ａ ＡｒｔｉｃｌｅＩＤ：１００８ １１４３（２０１５）１１ ０９０８ ０４ 近年来，我国自主研发的重油催化裂化催化剂性能显著提高，市场占有率日趋增加。

催化剂性能评价装置安全操作及保养规程为确保催化剂性能评价装置的正常运行，保障设备安全，延长设备使用寿命，特制定以下安全操作及保养规程。

安全操作规程1.穿戴个人防护装备，在操作前，必须正确佩戴防护手套、护目镜、防护服等相关防护物品，确保人身安全。

2.熟悉设备操作流程，根据操作手册进行操作。

3.具有相关技术背景及操作经验的人员才可以进行操作，避免操作失误。

4.在进行任何维修、检修、清洁等维护工作前，必须停止设备运行，并对设备进行断电、放气处理。

5.严禁非授权人员操作设备，设备使用过程中必须有专人进行操作。

6.发现异常情况应及时停机并上报相关人员，如下降的温度、压力异常、漏液等。

7.中途停机进行维护时，必须在明显的位置标明停机原因及时间，防止误操作，避免产生危险。

8.严格防止水与电设备器材接触，严禁在设备附近放置水杯等易造成安全事故的物品。

9.遵守消防安全制度，在设备附近放置灭火器等消防设施，并定期进行检查维护。

10.当设备发生异常并导致设备停机时，必须通知相关人员及时处理，严禁私自更换设备结构和操作方法。

保养规程1.定期进行设备检查，发现问题及时更换或修复，并定期对设备进行维护。

2.关注设备运行情况，对设备进行定期检查、清洁、润滑、调整，保证设备性能需求。

3.在设备运行后务必及时清洗设备，并避免在设备上残留化学试剂等有害物质，更换过的药剂必须及时清理干净。

4.设备停机后，必须对设备进行安全排气处理，确保内部压力降至安全范围内。

5.设备停机时，清理设备表面和设备周围的物品，防止影响设备性能及进一步误操作。

6.定期对设备进行防腐处理，定期检查管道，防止腐蚀。

7.根据生产情况，定期更新设备操作系统，并确保软件程序的合理运行。

8.对于设备的关键部位，应定期进行检查、清洗、润滑等保养。

9.遵守设备使用说明及检修流程，定期安排专业维护人员对设备进行全面的检修和保养。

10.定期开展设备安全技术培训，提高设备操作人员的安全意识和操作技能。

系列催化评价装置安全操作及保养规程引言随着化学工业的发展，催化评价装置的应用越来越广泛。

催化剂是催化过程中不可缺少的组成部分，同时也是一种危险品。

催化评价装置的安全操作及保养对于确保实验室安全运行是至关重要的。

本文将就系列催化评价装置的安全操作及保养规程进行说明。

安全操作规程1. 穿戴个人防护装备在催化评价装置的操作过程中，必须穿戴合适的个人防护装备。

至少应穿戴实验室惯用的个人防护装备，如实验室外防护服、眼罩、耳塞等。

2. 遵循化学品安全操作规程化学品的安全操作规程，请遵循化学品安全操作规程。

请正确使用和保存化学品，防止与其他化学品混合使用。

3. 遵循设备操作规程催化评价装置的操作过程中，请遵循催化评价装置的操作规程。

请使用催化评价装置时切勿随便拆卸或更改零部件，以免引发安全事故。

4. 对操作环境进行评价催化评价装置的操作环境需要受到评估，包括室内环境和外部环境。

请根据评估结果采取相应的安全措施，保证实验室的安全操作。

5. 对实验计划进行评估在开始实验之前，必须对实验计划进行评价。

请了解实验可能产生的危险物质和垃圾产生，并采取措施进行妥善处理。

6. 通风系统通风系统是防止人员及环境受到污染的重要设备，使用前请检查通风系统是否正常运行。

在使用过程中请观察通风系统的运行状态，确保其正常运行，以排除有害气体，如有问题请及时处理。

设备保养规程1. 催化剂的保养催化剂是催化评价装置中的重要组成部分，其质量对实验结果有直接影响。

请按照催化剂的使用说明进行使用，并注意保养。

在催化剂的更换过程中，请遵循厂家的操作规程。

2. 设备的保养在催化评价装置的日常使用中必须正确保养设备。

在使用过程中，请注意观察设备动态情况，如有异常请及时检查。

如发现故障，请根据设备的保养手册进行处理。

3. 停机前的处理在催化评价装置停机前，请进行设备的清洗。

对于故障设备，应根据保养手册对其进行处理。

当催化剂使用到一定程度后，应对其进行更换。
