液化气气化器的工作原理主要是利用钢瓶充气后的内压作用和虹吸原理，将钢瓶底部的残液和钢瓶里的气相按合理比例，引射到液化气气化器内。
具体步骤如下：
1.液态液化石油气通过钢瓶液相输送到气化器盘管，盘管浸泡在气化器水箱内。
2.通过节能防爆电加热管加热水箱内防冻液或纯净水，强制把液化石油气液态气化成气态。
3.气化后的气体再通过燃气调压器减到适合燃烧设备需要的压力，经过管道输送到燃烧设备，进行
燃烧。
此外，液化气气化器还配备了防爆电控箱、防过液装置等安全设施，以确保设备的安全运行。
温度通常控制在60-70℃范围内，以确保气化的效率和安全性。
这种气化器的主要作用是将液化气从液态强制气化成气态，从而使液化气中的残液得到充分利用，达到燃烧残液节约能源的作用。
同时，它还能实现钢瓶无残液、供气稳定充足的效果。
2024年液化石油气气化站和混气站安全管液化石油气（Liquefied Petroleum Gas，简称LPG）气化站和混气站是将液态LPG转化为气态并与空气混合供应给用户使用的设施。
由于与LPG相关的气体具有易燃、易爆的特性，因此对于液化石油气气化站和混气站的安全管理必须非常重视。
本文将从设备安全、操作规范和应急措施等方面探讨2024年液化石油气气化站和混气站的安全管理。
设备安全是液化石油气气化站和混气站安全管理的基础。
首先，需要确保所有设备的设计、制造和安装符合相关标准和规范要求。
设备应经过严格的检测和验收，并定期进行维护和检修，保证其工作状态良好。
特别是对于与气体接触的部件，必须采用符合防爆要求的材料，及时清洗和更换，避免因设备老化或腐蚀引发安全事故。
其次，应建立完善的设备安全监测系统。
该系统应包括气体泄漏监测、火焰监测和温度监测等功能。
一旦监测到异常情况，系统应能及时发出警报并采取相应的措施，如切断气源、紧急排空等，保证设备和工作区域的安全。
操作规范是液化石油气气化站和混气站安全管理的关键。
操作人员应接受必要的培训和考核，掌握相关知识和技能，了解液化石油气的特性和安全要求。
在操作过程中，必须严格按照操作规程进行，禁止违章操作和擅自改变工艺条件。
同时，在操作区域设置明确的安全警示标志和提示标识，提醒人员注意安全。
为了防止火灾和爆炸事故，操作区域应保持整洁和良好的通风条件，禁止在其周围进行可燃物品的存放和使用。
应急措施是液化石油气气化站和混气站安全管理的重要组成部分。
一旦发生安全事故，应能迅速启动应急预案，并采取有效的措施进行处置。
首先，应确保人员安全撤离，避免伤亡事故的发生。
同时，应及时切断气源和电源，防止事故扩大，并通知相关部门进行救援和处理。
应急预案中应包括应急设施的设置和应急物资的储备。
例如，应设置足够数量的灭火器、泡沫炮和安全阀等设备，以便在事故发生时能够及时使用。
此外，还应按规定进行定期演练和培训，提高人员应急处理能力和反应速度。

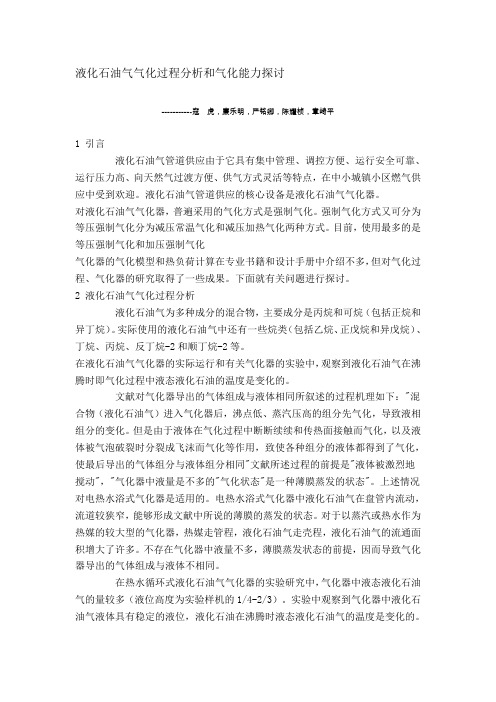

液化石油气气化过程分析和气化能力探讨-----------寇虎，廉乐明，严铭卿，陈耀桢，章崎平1 引言液化石油气管道供应由于它具有集中管理、调控方便、运行安全可靠、运行压力高、向天然气过渡方便、供气方式灵活等特点，在中小城镇小区燃气供应中受到欢迎。
液化石油气管道供应的核心设备是液化石油气气化器。
对液化石油气气化器，普遍采用的气化方式是强制气化。
强制气化方式又可分为等压强制气化分为减压常温气化和减压加热气化两种方式。
目前，使用最多的是等压强制气化和加压强制气化气化器的气化模型和热负荷计算在专业书籍和设计手册中介绍不多，但对气化过程、气化器的研究取得了一些成果。
下面就有关问题进行探讨。
2 液化石油气气化过程分析液化石油气为多种成分的混合物，主要成分是丙烷和可烷（包括正烷和异丁烷）。
实际使用的液化石油气中还有一些烷类（包括乙烷、正戊烷和异戊烷）、丁烷、丙烷、反丁烷-2和顺丁烷-2等。
在液化石油气气化器的实际运行和有关气化器的实验中，观察到液化石油气在沸腾时即气化过程中液态液化石油的温度是变化的。
文献对气化器导出的气体组成与液体相同所叙述的过程机理如下："混合物（液化石油气）进入气化器后，沸点低、蒸汽压高的组分先气化，导致液相组分的变化。
但是由于液体在气化过程中断断续续和传热面接触而气化，以及液体被气泡破裂时分裂成飞沫而气化等作用，致使各种组分的液体都得到了气化，使最后导出的气体组分与液体组分相同"文献所述过程的前提是"液体被激烈地搅动"，"气化器中液量是不多的"气化状态"是一种薄膜蒸发的状态"。
上述情况对电热水浴式气化器是适用的。
电热水浴式气化器中液化石油气在盘管内流动，流道较狭窄，能够形成文献中所说的薄膜的蒸发的状态。
对于以蒸汽或热水作为热媒的较大型的气化器，热媒走管程，液化石油气走壳程，液化石油气的流通面积增大了许多。
石油气气化操作规程1. 引言本文档旨在规范石油气气化操作过程中的相关要求和操作步骤，以确保安全、高效地进行气化过程。
准确遵守本规程可有效提高生产效率，降低事故风险。
2. 设备准备在进行石油气气化操作前，需要确保以下设备已经做好准备工作：•气化炉：确认气化炉设备的正常运行状态，并检查炉内是否有残留物或杂质。
•液化石油气（LPG）进料管线：检查管线是否完整、无泄漏。
•净化装置：确保净化装置正常运行，以提高气化燃料的纯度。
3. 操作步骤步骤1: 检查设备在气化操作开始前，进行以下检查：•确认气化炉内部无残留物，并清理气化炉燃烧室内的杂质。
•检查气化炉设备的故障报警系统是否正常运行。
•检查净化装置的滤芯是否需要更换，并及时更换。
步骤2: 启动设备执行以下步骤启动气化设备：1.打开气化炉主控开关，等待炉内温度达到操作要求。
2.打开进料管线阀门，允许液化石油气进入气化炉。
3.检查气化炉的燃气压力，确保压力处于正常范围内。
步骤3: 监测气化过程在气化运行过程中，需要进行以下监测工作：1.定期检查气化炉内的压力、温度和流量，确保运行稳定。
2.监测气化炉燃烧情况，确保燃烧效果良好。
3.检查气化炉废气排放情况，避免超标排放。
步骤4: 维护设备定期对气化设备进行维护和保养，确保其长期稳定运行：1.定期清洗气化炉内部，去除积存杂物和残留物。
2.更换炉内滤芯，保持净化装置的正常运行。
3.检查管线及阀门的密封性，存在问题及时修复。
4. 安全措施在石油气气化操作过程中，必须遵循以下安全措施：1.操作前必须穿戴防护衣物、手套和防护眼镜，确保个人安全。
2.操作人员必须经过专业培训，并持有相关操作证书。
3.严禁在操作过程中吸烟、使用明火等火源。
4.在气化炉启动前，确保人员远离炉边，避免炉内爆炸风险。
5. 总结本文档介绍了石油气气化操作过程中的相关规程和操作步骤，包括设备准备、操作流程、监测要点、设备维护和安全措施等。
遵守本规程并加强现场管理，可有效降低事故风险，提高工作效率，确保石油气气化的安全、稳定和高效运行。
液化石油气的特性液化石油气的特性液化石油气具有以下五个方面的特性：1．常温易气化液化石油气在常温常压下的沸点低于-50℃，因此它在常温常压下易气化。
1L液化石油气可气化成250—350L，而且比空气重1．5~2．0倍。
由于气态液化石油气比空气重，所以泄漏时常常滞留聚集在地板下面的空隙及地沟、下水道等低洼处，一时不易被吹散，即使在平地上，也能顺风沿地面飘流到远处而不易逸散到空中。
因此，在储存、灌装、运输、使用液化石油气的过程中，一旦发生泄漏，远处的明火也能将逸散的石油气点燃而引起燃烧或爆炸。
2．受热易膨胀液化石油气受热时体积膨胀，蒸气压力增大。
其体积膨胀系数在15℃时，丙烷为0．0036，丁烷为0．00212，丙烯为O．00294，丁烯为O．00203，相当于水的10~16倍。
随着温度的升高，液态体积会不断地膨胀，气态压力也不断增加，大约温度每升高1℃，体积膨胀0．3％~0．4％，气压增加0．02~0．03MPa。
国家规定按照纯丙烷在48℃时的饱和蒸气压确定钢瓶的设计压力为1．6MPa，在60℃时刚好充满整个钢瓶来设计瓶内容积；并规定钢瓶的灌装量为0．42kg／L，在常温下液态体积大约占钢瓶内容积的85％，留有15％的气态空间供液态受热膨胀。
所以，在正常情况下，环境温度不超过48℃，钢瓶是不会爆炸的。
如果钢瓶接触热源(如用开水烫、用火烤或靠近供热设备等)，那就很危险。
因为温度升高到60℃时钢瓶内就完全充满了液化石油气，气体膨胀力直接作用于钢瓶，而后温度再每升高1℃，压力就会急剧增加2～3MPa。
钢瓶的爆破压力一般为8MPa，此时温度只要升高3~4℃，钢瓶内的气压就可能超过其爆破压力而爆炸。
如果超量灌装钢瓶，那就更加危险。
据实验，规定灌装量为15kg 的钢瓶，超装1．5kg，在35。
C时液态就充满了瓶内容积，在40℃时就有可能引起钢瓶爆炸；若超量灌装2．5千克，在20℃时液态就充满了瓶内容积，在25℃时就可能使钢瓶爆炸。
文件编号：GD/FS-4028（安全管理范本系列）液化石油气的气化详细版In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编辑：_________________单位：_________________日期：_________________液化石油气的气化详细版提示语：本安全管理文件适合使用于平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
一、自然气化液态液化石油气吸收本身的显热，或通过器壁吸收周围的热量而进行的气化，称为自然气化。
自然气化方式多用于居民用户和用气量不大的商服用户及小型工厂的供应系统中。
自然气化的特点1.气化能力的适应性容器或储罐内的液相液化石油气利用显热的气化量及原有容器内气体因降低压力向外导出的气体量与依靠传热的气化量性质不同，前两部分气化量决定于容器内的液体量、内容积、液温变化及压力变化等条件，而与时间无关。
因此可以在短时间内采用较大的气化量，如果减少或停止气化量，液温可以回升，那么还可以再利用由此积蓄起来的显热在短时间内以较大的速度气化。
也就是说，这种气化方式的气化能力，根据实际条件具有一定的缓冲性质，这种性质称为气化能力的适应性，这是自然气化的一个重要特性。
对于一般居民用户，一天有几个用气量高峰，要求短时间内用气量较大，而大部分时间用气量较小；对于工业用户的加热炉，在开始升温时用气量较大，而当炉温达到要求时，用气量较小，对这类短时间内需要消耗大量液化石油气的设备，即可以利用气化能力的适应性来确定需要的容器数。
进口液化石油气气化器的使用及检修液化石油气气化器是一种将液化石油气通过加热使其蒸发变为燃气的设备。
与传统燃气锅炉相比，液化石油气气化器不需要固定的燃气管道，可以随时进行移动和使用，因此广泛应用于临时建筑、野外勘探和建筑工地等环境。
本文将介绍该设备的使用方法及常见故障及维修方法。
1. 使用方法1.1 准备工作在使用液化石油气气化器之前，需先将其放置于平坦防滑的地面上，并依据设备标准确认安装设备的加热器和散热器。
此外，还需安装好烟道和燃气出口管道，并确保该设备的摆放处安全、通风、干燥、无积水和无爆炸危险。
1.2 加注液化石油气将液化石油气输送管连接至液化石油气罐，检查好液化石油气输送管和气泵连接处的密封性。
打开罐阀门，开启加燃气气阀门，并将燃气输送至加热器内加热，直至燃气排放出来且无气味为止。
1.3 点火打开电源开关，按下点火器的点火开关，当液化石油气开始燃烧并推出充裕的热量时，可关闭点火开关，此时设备已起火并正常工作。
1.4 设置参数根据实际需要，调整该设备的加热温度和加热气量，确保该设备能满足使用要求。
2. 常见故障及维修方法2.1 无法点火若该设备无法点火，则可能是以下两个原因：一是液化石油气罐无燃气；二是点火器老化或出现故障。
针对第一种情况，需确认罐内有燃气，检查加压泵和输送管路，保证其无任何漏气现象。
对于第二种情况，则需要更换损坏的点火器。
2.2 燃气不足若该设备燃气不足，则可能是因为液化石油气罐无燃气，输送管路故障和加压泵工作不正常等原因。
针对这种情况，需要检查加压泵是否正常工作，检查输送管路和瓶口结构是否存在阻塞和损坏，并检查气阀门和药水过滤器是否出现故障。
2.3 性能异常若该设备出现性能异常，如加热温度过低或气流不稳定，则可能是由于闸门进气口未清洁或加热器表面严重积灰所致。
维修时，需清洗进气口和加热器表面，保证其通畅和干净。
3. 注意事项在使用该设备时，需注意以下事项：•在使用前，需仔细阅读设备使用说明书和安全须知，并做好相关准备工作；•在加注液化石油气时，要避免漏加或溢出，不要过度充气；•在点火时，要注意点火距离是否合适，以及点火时是否有明火和可燃物；•在使用后，要停掉电源开关和燃气气阀门，并切断液化石油气管路阀门，做好设备的安全归档和保养。
( 安全管理 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
液化石油气的气化(新版)
Safety management is an important part of production management. Safety and production are in
the implementation process
液化石油气的气化(新版)
一、自然气化
液态液化石油气吸收本身的显热，或通过器壁吸收周围的热量而进行的气化，称为自然气化。
自然气化方式多用于居民用户和用气量不大的商服用户及小型工厂的供应系统中。
自然气化的特点
1.气化能力的适应性容器或储罐内的液相液化石油气利用显热的气化量及原有容器内气体因降低压力向外导出的气体量与依靠传热的气化量性质不同，前两部分气化量决定于容器内的液体量、内容积、液温变化及压力变化等条件，而与时间无关。
因此可以在短时间内采用较大的气化量，如果减少或停止气化量，液温可以回升，那么还可以再利用由此积蓄起来的显热在短时间内以较大的速度气化。
也就是说，这种气化方式的气化能力，根据实际条件具有一定
的缓冲性质，这种性质称为气化能力的适应性，这是自然气化的一个重要特性。
对于一般居民用户，一天有几个用气量高峰，要求短时间内用气量较大，而大部分时间用气量较小；对于工业用户的加热炉，在开始升温时用气量较大，而当炉温达到要求时，用气量较小，对这类短时间内需要消耗大量液化石油气的设备，即可以利用气化能力的适应性来确定需要的容器数。
2.气化过程是不稳定过程容器中气相不断被引出，液相会不断气化为气相，液相不断减少。
因此气化能力也会随之减少；当液化石油气是非单一成分时，气化过程引出的气相或仍存留在容器内的气相和液相的组成都要发生改变。
轻组分会减少，重组分会增加，因此容器中的饱和蒸气压会逐渐降低。
3.再液化问题自然气化时，如果液温与环境温度相同，气化后的气体的压力就相当于那时环境温度下的饱和蒸气压。
因此，只要从容器的出口至调压器入口的高压管道也在同样的环境温度下，气态液化石油气就不会在这段管段内出现再液化现象。
在实际使用液化石油气时，主要是依靠传热获得气化潜热，液温一般都低于环境温度。
在这个液温下气化的饱和蒸气，由容器排出后，处在比气化时温度高的环境温度下，即液化石油气蒸气在管道内处于过热状态，因此也不会发生再液化现象。
但是如果长时间停留在输气管道内(例如夜间不用气的情况下)，而周围环境的温度又在逐渐下降，当温度低于该压力下的蒸气露点时，一部分气体就要再液化而滞留于低处。
不过像一般的瓶装供应，这部分管道较短，凝结量也极少，而且当再次使用液化石油气时会立即气化，实际上无任何影响。
根据上述情况，自然气化方式一般不必特别考虑再液化问题。
但是在容器内气化了的液化石油气，如以很高的蒸气压长距离输送，而且高压管道部分的环境温度比气化容器的环境温度低，那么这部分气体就会出现再液化现象。
二、强制气化
强制气化就是人为地加热从容器内引出的液态液化石油气使其气化的方法。
气化是在专门的气化装置(气化器)中进行的。
在实际工程中，当液化石油气用量较大，采用自然气化很不经济或生产工艺要求液化石油气热值稳定时，多采用强制气化。
(一)强制气化的特点
1.对多组分的液化石油气，如采用液相导出强制气化，则气化后的气体组分始终与原料液化石油气的组分相同。
因而可向用气单位供应组分、热值和容重稳定的液化石油气。
2.通常在不大的气化装置中可气化大量液体，以满足大量用气的需要，而不像自然气化那样，气化量受容器个数、湿表面积大小和外部气候条件等限制。
3.液化石油气气化后，如仍保持气化时的压力进行输送，则可能出现再液化问题。
为防止再液化必须使已气化了的气体尽快降到适当压力，或者继续加热提高温度，使气体处于过热状态后再输送。
(二)强制气化的工艺流程
在强制气化系统中，液化石油气从容器中进入气化器的方式有下列几种：依靠容器自身的压力(等压强制气化)；利用烃泵使液态液化石油气加压到高于容器内的蒸气压后送入气化器，使其在加压
后的压力下气化(加压强制气化)；液态液化石油气依靠自身压力从容器进入气化器前先进行减压(减压强制气化)。
1.等压强制气化如图1-9-1所示。
容器1内的液态液化石油气，依靠自压P送入气化器2，进入气化器的液体从热媒获得气化潜热，气化压力为P的气体经调压器3调节到管道要求的压力输送给用户。
2.加压强制气化如图1-9-1所示。
容器1内的液化石油气由泵4加压到P′送入气化器2，在气化器内，在P′的压力下气化，然后由调压器3调节到管道要求的压力输送给用户。
图1-9-1等压气化原理示意
1-容器；2-气化器；3-调压器；4-液相管；5-气相管；6-气相旁通管
当用户用气量减少或停止使用时，气化器导出的气体减少或停止，气化器内的压力会升高，将进入气化器的液态液化石油气通过图1-9-2中的回流管8压回容器，气化器内液位下降，传热面积减小，气化速度减小。
当气化器导出气体增加时，气化器的液位会自动上升，传热面积增大，气化速度增加。
图1-9-2加压气化原理示意
1-容器；2-气化器；3-调压器；4-泵；5-过流阀；
6-液相管；7-气相管；8-旁通回流管
气化器具有负荷自适应特性：这是指当用气量减少时，气化器内液化石油气气相压力升高。
在达到以至超过液相进入压力时，将阻止液相继续进入并将液相推回进液管，从而使气化器中液相传热面积减少，气化量减少。
当用气量增大时，则发生相反的过程。
这即是气化器对于负荷变动相应自动调整产气量的一种适应特性。
3.减压强制气化如图1-9-3所示。
液体在进入气化器前先通过减压阀4减压，再在气化器内气化。
在这种流程中，当导出气体减少或停止时，气化器内压力升高，则通过回液阀将液体导回容器，通过减少传热面积而降低气化速度。
图1-9-3减压加热气化原理示意
1-容器(储罐)；2-气化器；3-调压器；4-减压阀；5-回流阀；
6-液相管；7-气相管
三、气化器
气化器按载热体的不同可分为水蒸气、热水、电热和火焰式等。
按换热的形式可以分为蛇管式、列管式、U形管式和套管式等。
1.蛇管式气化器
蛇管式气化器的热媒可采用水蒸气或热水，一般从蛇管的上端进入，从下端排出。
液态液化石油气与蛇管的外表面换热后蒸发，气态液化石油气便从气相出口引出。
蛇管式气化器的构造简单，气化能力较小，其构造原理如图1-9-4所示。
图1-9-4蛇管式气化器
1-液相进口；2-气相出口；3-排污管；4-热媒进口；
5-热媒出口；6-液位计接口；7-壳体；8-蛇形管；9-支架
2.列管式气化器
这种气化器虽然结构比较复杂，但气化能力较大，维修和清扫管束比较方便，其构造如图1-9-5所示。
图1-9-5列管式气化器
1-液相进口；2-气相出口；3-排污管；4-热媒进口；
5-热媒出口；6-不凝汽出口；7-列管；8-壳体
3.火焰式气化器
这类气化器可以分为两类，一类是烟气通过壁面与液化石油气换热，它只用于生产量非常大的气化装置中。
第二类是烟气通过中间介质把热量传给液化石油气。
在没有其他热源的情况下，采用自备液化石油气作燃料是很方便的。
火焰式气化器如图1-9-6所示。
图1-9-6火焰式气化器
1-外壳；2、3-端盖；4-燃烧器；5-调压器；6-双火筒；7-烟筒；8-管组气化系统
烟气通过中间介质把热量传给液化石油气的火焰式气化器，加热系统的传热系数为K=0.041～0.047kW／(m2
·k)，气化系统的传热系数为K=0.233～0.466kW／(m2
·K)。
4.电热式气化器
一般生产量不大时可采用电热式气化器。
这种装置一般气化1kg 液化石油气需要消耗432～504kJ的电能。
中间介质可以采用油或者是水。
电热式气化器如图1-9-7所示。
图1-9-7电热式气化器
1-液化石油气入口；2-气化筒；3-液化石油气出口；4-油箱；
5-注油口；6-安全阀接口；7-保温层；8-压力式指示温度连接处；
9-油用电热器；10-液位计接口；11-排空气管
由于气化器工作条件的特殊性，对制造气化器的材料也有一定要求。
气化器内各种管道及外壳可以用普通碳钢，若液化石油气中含硫化物较多，则建议用含12％的铬、20％的镍合金钢。
为了防止电腐蚀，不要同时使用黑色和有色两种金属。
铜在含硫的湿介质中腐蚀得很严重，所以一般不采用。
气化器上一般都装有温度计、压力表、安全阀、液面指示计等仪表。
在气化温度较高、沸腾剧烈的气化过程中，往往气体中带有雾状液滴。
故在构造上应考虑设置挡液板或其他类型的液滴分离装置，也可以在气相出口加热，使其过热，液滴气化。
