接触网工程载流式整体吊弦整体吊弦测量预制安装施工作业指导
书
第一节载流式整体吊弦（整体吊弦）测量
一、施工准备
1、劳动组织
2、工机具
二、工艺流程图
三、操作方法
1、施工准备
①承力索架设并超拉完毕，完成承力索座归位和中锚安装后，可进行吊弦测量。
②将当天所测量支柱号及安装图号提前填入记录表中。
2、测量悬挂点承力索高度
将多功能接触网检测仪放置在悬挂点下轨面上，操作检测仪，测出承力索距轨水平面的距离值报记录人。
3、测量跨距
一人拉尺头，一人拿尺尾，其余一人中间扶钢尺，并拿平面图或事先将当天测量跨记录在一张纸上，向拿钢尺人报设计跨距数，一般每跨分两尺测完，如与实际不符，将测得的值进行加减后报记录人。
4、结束
完成当天任务，收回工具、材料，施工负责人整理测量记录，填写施工记录。
四、技术标准
1、直线沿一轨测量。
2、曲线沿外轨测量，但要注意“直缓”，“缓圆”点的位置，将准确位置距支柱值测出报记录人。
五、注意事项
防护人员按安全技术规定负责防护。
载流式整体吊弦计算测量记录表
区间（站）上（下）行第锚段（道）附表1
月日。
整体吊弦TB/T2075.8C-101、用途：本零件用于在全补偿链型接触悬挂中悬吊接触线。
整体吊弦组成：由接触线吊弦线夹、承力索吊弦线夹、心形环、钳压管、连接线夹、吊弦线等组成。
吊弦结构采用心形环结构，吊弦线在接触线端的连接采用钳压管压接连接。
压接方式采用现场预配，实际吊弦长度按施工要求确定。
为防止电流灼伤吊弦，吊弦线与承力索、接触线之间有可靠的电气连接和防护措施。
2、适用范围：用于在截面为70mm2、95 mm2、120 mm2、150 mm2铜合金绞线承力索上悬挂截面为85mm2、120 mm2、150 mm2铜合金接触线。
3、材料(1) 吊弦线采用铜合金绞线，由49 股单丝绞合。
线材符合TB/T3111-2005。
采用牌号为JTMH10 的铜合金绞线。
(2) 吊弦线夹本体采用铜合金CuNi2Si。
材料状态为R490 的铜镍硅合金板材。
(3) 止动垫圈、吊弦线固定螺栓、可调螺栓均按GB/T1220-2007，采用牌号为06Cr19Ni10。
螺母、心形环均按GB/T1220-2007，采用牌号为12Cr18Ni9的奥式体不锈钢。
螺栓技术性能满足A2-70 级。
(4) 钳压管、连接线夹均按GB/T5231－2001，采用牌号为T2 的加工铜，其机械性能应符合GB/T2040-2002 中M 状态的规定。
4、产品示意图5、性能要求:5.1 整体吊弦的最大垂直工作荷重为1.3kN。
5.2 整体吊线垂直破坏荷重不小于3.9kN。
5.3 整体吊弦与接触线及承力索之间的滑动荷重不小于1.0kN。
5.4 线夹本体的拉伸破坏荷重不小于3.9kN。
5.5 承力索、接触导线吊弦线夹紧固力矩为25N.m。
6、制造工艺吊弦线夹本体、吊环、心形环、线鼻子采用金属模冲压工艺。
7、安装7.1 压接吊弦线7.2 压前准备：7.2.1 压接工具是否使用灵活。
7.2.2 压接模型腔无缺陷，尺寸是否符合图纸要求，如工作中磨损过量，应立即更换压接模。

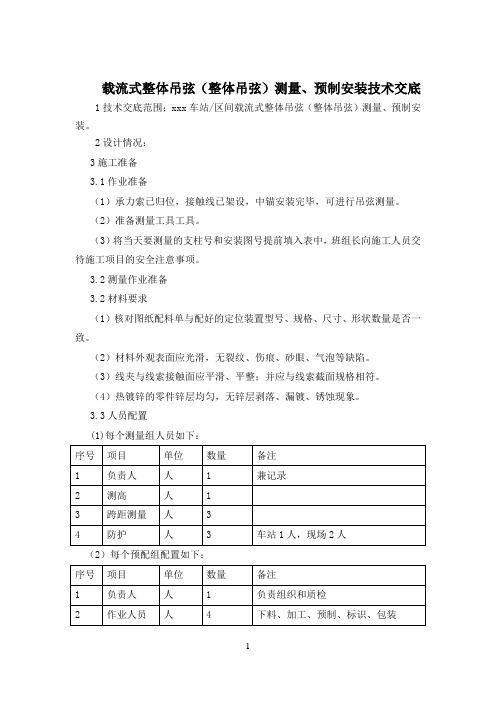

载流式整体吊弦（整体吊弦）测量、预制安装技术交底1技术交底范围；xxx车站/区间载流式整体吊弦（整体吊弦）测量、预制安装。
2设计情况：3施工准备3.1作业准备（1）承力索已归位，接触线已架设，中锚安装完毕，可进行吊弦测量。
（2）准备测量工具工具。
（3）将当天要测量的支柱号和安装图号提前填入表中，班组长向施工人员交待施工项目的安全注意事项。
3.2测量作业准备3.2材料要求（1）核对图纸配料单与配好的定位装置型号、规格、尺寸、形状数量是否一致。
（2）材料外观表面应光滑，无裂纹、伤痕、砂眼、气泡等缺陷。
（3）线夹与线索接触面应平滑、平整；并应与线索截面规格相符。
（4）热镀锌的零件锌层均匀，无锌层剥落、漏镀、锈蚀现象。
3.3人员配置(1)每个测量组人员如下：（2）每个预配组配置如下：每个安装组装配表如下：3.4机具准备（1）每个测量组机械设备配置表（2）每个预配组机械设备配置表（3）每个安装组机械设备配置表3.5技术准备：（1）对施工人员进行技术交底和岗前技术培训，考核合格后方可上岗。
（2）相关技术问题已澄清。
（3）制定相关安全标准及应急预案。
4.1施工工艺流程：施工准备→测量悬挂点承力索高度→计算、预制→→钢筋笼吊装、焊接→钢筋笼固定4.2施工方法4.2.1将多功能接触网测量仪放在悬挂点下轨面上，操作测量仪，测出承力索距钢轨水平面的距离报填报人。
图18.4.5-2用激光测量仪测量)。
(2)测量跨距一人拉尺头，一人拉尺尾，其余一人中间扶钢尺，并拿平面图或事先将当天的测量跨距记录在一张纸上，向拉钢尺的人报设计跨距数，一般每跨分两尺测完，如与实际不符，将测得的值报记录人。
（3）计算。
4.2.2吊弦的预制（1）领取预制计算单并根据预制计算单和载流式整体吊弦的部件，详见图（）和整体吊弦类型（）从库房领取预制所需的数量，检查外观质量并放置在预配作业台旁。
（2）预制：预制前应将适当长的吊弦进行预张拉。
（3）检查预制平台的质量。
整体吊弦预制一、施工准备1、施工准备①领取预制计算单。
②依据计算单领取当日加工材料，并对其进行外观质量检查。
③检查制作工具及检测工具。
2、穿线①从线盘拉出一定长度的吊弦线，将线头散股部分用弧型断线钳剪掉。
②将吊弦线绳穿入压接管，再将线头回头从压接管穿出，穿另一压接管，并回头后穿回（如图）。
③在第二个压接管的吊弦绳回头内套入套环。
④将穿入压接管与镶入套环的线头一端拉紧，同时将压接管上推，使吊弦线与套环圆弧密贴。
回头线从套环中心到线头长度为275mm。
⑤用上述3、4方法，按计算长度减承力索、接触线线夹长度调整到位。
留出275mm回头，剪断吊弦线。
3、精调吊弦长度①可先将一头压接。
另一头挂在滑动的柱上拉直。
③长度与计算尺寸相等，可进行下一步骤压接。
如偏差过大应调整，再重复测，直到达到精度要求。
4、压接①用德方提供的压接钳压制压接管。
②将线鼻子套入线头，用德方提供的压接钳，压接好线鼻子。
5、复核检查对压接好的成品吊弦应进行复核检查，总长度超过1.5mm视为不合格品，应另加工。
6、挂标签将吊弦顺号标签捆绑在吊弦压接环上。
7、包装①一跨吊弦扎一捆，扎时应理顺，用Φ1.6不锈钢丝最少扎两道（两端），在绑扎线上标上跨距支柱号。
②一个锚段扎一大捆，标上区间锚段号。
然后按站、区分装，并予以标识。
8、结束负责人填写预制记录。
四、技术标准1、THJ铜绞线无散股、断股等现象，截面尺寸符合设计要求。
2、零配件表面光滑无毛刺，各部尺寸符合设计要求。
3、两端回头揻制方向相反。
4、吊弦长度偏差为1.5mm。
5、两套环应在同一平面内。
6、两端线鼻子的弯曲方向相反。
7、吊弦标签应标明××锚段××#--××#第×根吊弦。
五、注意事项1、不合格产品严禁使用。
2、试验段应将承、导吊弦线夹连在一起进行精度复测，以保证其精度（平台上固定钢筋改为导线即可）。
3、在捆装过程中，应保证吊弦线顺直，不弯曲变形，必要时在每扎吊弦内垫一根小木方。
使用前请仔细阅读说明书
整体吊弦
产品介绍
分为2种：压接式整体吊弦和螺栓可调式整体吊弦（JL9303）。
压接式整体吊弦是将确定好长度的整体吊弦线与承力索吊弦线夹及接触线吊弦线夹分别压接固定（可在工厂或施工现场的加工车间进行压接)，施工时可一次安装到位，不需要调整。
螺栓可调式整体吊弦是先将吊弦线与接触线的吊弦线夹进行压接固定，而与承力索的吊弦线夹的连接则是根据现场实际情况调整好吊弦线长度后再用螺栓固定，这种吊弦的特点是适应于吊弦长度变化无规律的地方，如有集中荷载的跨距及其它在安装及运营中需要调整吊弦长度的地方（如各种卡绝缘子串、线岔、分段绝缘器、中心锚结等位置）。
可调式绝缘型整体吊弦包括不锈钢钢丝绳、钢丝绳两端的上部和下部弦环、塑料开口绝缘衬套、不锈钢U形卡、连接螺丝、带槽螺栓、压绳垫片等零部件组成。
其特征在于开口绝缘衬套与承力索之间绝缘，使吊弦不导流，避免了电火花烧伤吊弦。
整体吊弦利旧说明自2006年8月开始，为迎接铁道部对京哈线“4.18”提速调图作准备，接触网的硬点整治成为了提速过程中的重点工作，而在硬点整治过程中，主要是对导线高度不合格的处所进行调整。
我工区管内正线全部采用压接式载流整体吊弦，所以，对导高的调整难度非常大，所需要的可调式整体吊弦数量很多。
为了保证提速工作的顺利完成，使管内设备达到提速技术要求，同时，为了节省材料费用，在多次的吊弦更换中，经过反复试验，总结出利用旧吊弦进行简单改造，使之成为可调式整体吊弦的方案，并在工区内部试验使用，效果明显。
一．吊弦介绍：目前，在电气化铁道接触网中应用的吊弦主要有两种：一是环节吊弦。
环节吊弦是用直径4mm镀锌制作而成，为了保证吊弦的弹性，每根环节吊弦不少于2节。
环节吊弦制作简单，价格便宜，安装、调整方便，但是环节吊弦存在安装精度差、稳定性差、不能载流、耐腐蚀性差等缺点，目前环节吊弦主要应用于低速电气化铁路区段及各站场侧线接触悬挂中。
二是整体吊弦。
随着电气化铁路不断发展，高速电气化铁路对吊弦的性能及安装精度要求越来越高，这就使整体吊弦越来越多的应用于高速电气化铁路中。
整体吊弦主要有机械强度高、耐腐蚀、寿命长，有整体的倒流结构具有较高的载流能力，安装后不需要经常调整，维修工作量小。
整体吊弦主要压接式整体吊弦（图一）和可调式整体吊弦（图二）两种。
二．利旧方案：我工区管内区间及站场正线全部为压接式整体吊弦，由于在施工过程中安装尺寸误差较大，而且经过多次大机线路整治，使导线高差成为制约提速调图的主要因素。
在提速调图前的硬点整治中，由于导线高差不符合技术要求，需要将大批的压接式整体吊弦尺寸进行调整，这样，更换下来了一批压接式整体吊弦。
旧吊弦更换下来后，为了使旧吊弦能够应用于硬点整治中，我们想了各种办法。
先是将换下来的旧吊弦长度测量并编号，在尺寸合适的位置将它们安装上。
试验了几次后，发现尺寸能够完全合适的位置很少，而且需要提前调查计算，由于测量的数据存在误差，调查后的数据只能进行参考，安装后也不能够完全合适，都需要进行少量的调整。
电气化铁路接触网整体吊弦安装技术作者：陈永胜来源：《科技资讯》 2012年第10期陈永胜(中铁电气化勘测设计研究院有限公司天津 300250)摘要:整体吊弦技术在国际上已经广泛应用于高速的接触悬挂,在国内起步较晚,它是高速铁路发展的必然手段,也是一项关键技术。
本人经过多年的施工实践,并形成了一套行之有效的施工方法。
关键词:电气化铁路接触网整体吊弦中图分类号:U22 文献标识码:A 文章编号:1672-3791(2012)04(a)-0118-02我国的接触悬挂采用的是简单直链型悬挂,高速接触悬挂对接触线的高度要求十分严格,如:悬挂点接触线高度必须严格等高,其相对误差小,一般控制在40mm以内;跨中的预留弛度必须满足要求,一般为跨距的5‰;导线的坡度必须满足高速运行的要求,且坡度越小越好。
这些指标是高速接触悬挂安装调整的目标,而任何现场调整吊弦长度的吊弦结构形式都是不能实现高精度的安装要求的,所以采用整体吊弦一次压接技术势在必行。
1 技术特点(1)使用接触网激光测距仪高精度测量。
(2)编制计算机程序,只进行简单的计算机操作,既能达到高精确的计算。
(3)吊弦超拉预制,精确刻记及编号,规范作业流程,提高效率。
(4)专用工具安装保证安装精度和安装质量。
2 工艺流程(见图1)3 准备工作3.1 材料准备根据接触网线材型号及加工数量选用吊弦材料,首先将吊弦线盘使用三脚架起吊,卸下足够长度的线材;然后备足配套的线夹数量。
3.2 常量测量及收集包括接触悬挂单位自重、吊弦按跨距布置图表、接触网额定张力、设计导高、导线预留驰度、接触网结构高度、尾线预留要求,这些数据可从设计资料中得到;还需要现场测量承力索线夹、接触线线夹及设备线夹的扣料长度。
收集到这些常量后将其输入计算公式中。
3.3 机具设备(见表1)3.4 计算程序的推导整体吊弦通常的计算公式是根据受力推导出的,方法与软横跨的计算方法基本相同,但是由于存在着弛度和预留弛度,还要引用曲线方程。

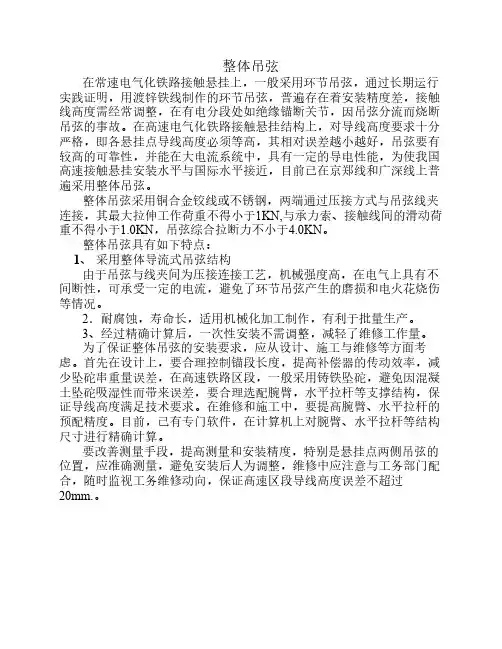

整体吊弦在常速电气化铁路接触悬挂上，一般采用环节吊弦，通过长期运行实践证明，用渡锌铁线制作的环节吊弦，普遍存在着安装精度差，接触线高度需经常调整，在有电分段处如绝缘锚断关节，因吊弦分流而烧断吊弦的事故。
在高速电气化铁路接触悬挂结构上，对导线高度要求十分严格，即各悬挂点导线高度必须等高，其相对误差越小越好，吊弦要有较高的可靠性，并能在大电流系统中，具有一定的导电性能，为使我国高速接触悬挂安装水平与国际水平接近，目前已在京郑线和广深线上普遍采用整体吊弦。
整体吊弦采用铜合金铰线或不锈钢，两端通过压接方式与吊弦线夹连接，其最大拉伸工作荷重不得小于1KN,与承力索、接触线间的滑动荷重不得小于1.0KN，吊弦综合拉断力不小于4.0KN。
整体吊弦具有如下特点：1、采用整体导流式吊弦结构由于吊弦与线夹间为压接连接工艺，机械强度高，在电气上具有不间断性，可承受一定的电流，避免了环节吊弦产生的磨损和电火花烧伤等情况。
2．耐腐蚀，寿命长，适用机械化加工制作，有利于批量生产。
3、经过精确计算后，一次性安装不需调整，减轻了维修工作量。
为了保证整体吊弦的安装要求，应从设计、施工与维修等方面考虑。
首先在设计上，要合理控制锚段长度，提高补偿器的传动效率，减少坠砣串重量误差，在高速铁路区段，一般采用铸铁坠砣，避免因混凝土坠砣吸湿性而带来误差，要合理选配腕臂，水平拉杆等支撑结构，保证导线高度满足技术要求。
在维修和施工中，要提高腕臂、水平拉杆的预配精度。
目前，已有专门软件，在计算机上对腕臂、水平拉杆等结构尺寸进行精确计算。
要改善测量手段，提高测量和安装精度，特别是悬挂点两侧吊弦的位置，应准确测量，避免安装后人为调整，维修中应注意与工务部门配合，随时监视工务维修动向，保证高速区段导线高度误差不超过20mm.。
BHF-A10-4A-0166B(G) 刚性整体吊弦参TB/T2075.7-2009人员说明及要求：所有执行本产品安装、调试、及维护的人员必须具有以下所述的资格和经验：1、已经详细阅读本说明书下述的内容。
2、按照图纸或以图纸的相关要求为基础工作。
3、避免伤害及安全规则。
4、调试方法和调试步骤。
5、急救知识请参阅有关规范。
一、产品用途及说明1、用途：本零件用于电气化铁道接触网系统全补偿简单链型悬挂中在承力索上悬吊接触线的整体吊弦及在接触悬挂中的吊弦线夹。
适用于分别悬吊标称截面为85mm2、110mm2、120mm2、150mm2的铜合金接触线或110mm2、85mm2的铜接触线。
二、产品安装示意图产品示意图及现场安装图片如下（线路具体安装形式选用以施工安装图为准）：三、机械性能1、整体吊弦的拉伸荷重为不小于1.47kN。
2、整体吊弦与接触线和承力索之间的滑动荷重不小于0.98kN。
3、接触线吊弦线夹弯矩荷重为24.5N。
4、整体吊弦及吊弦线夹的最大垂直工作荷重为1.3kN。
5、吊弦线夹的垂直破坏荷重不小于3.9kN。
6、吊弦线拉断力的不小于5.67kN。
7、接触线吊弦线夹与接触线间的滑动荷重不小于1.0kN。
8、承力索吊弦线夹与承力索间的滑动荷重不小于1.0kN。
9、压接后，吊弦线与压接管间的滑动荷重不小于3.9kN。
四、安装方法1、根据安装示意图或装配图材料表检查零部件是否齐全；检查零件是否有影响使用的质量缺陷或变形；线夹本体型号与线型规格是否一致；紧固件之间的配合是否灵活。
2、出厂前按照规定测尺寸将吊弦的压接加工完成。
3、根据现场的实际安装高度，结合使用吊弦弯曲设备弯曲吊弦。
弯曲设备的使用方法详见吊弦弯曲设备使用说明书。
3、从承力索上方，将吊弦沿着开口旋转，套在承力索上。
4、将保护套的尼龙套A、B片套在承力索上同时让吊弦套在尼龙套上，用开口销锁紧。
5、将螺栓松开，把螺纹夹板和螺孔夹板的牙型嵌入接触线的沟槽内摆正，用7毫米六方扳手拧紧特殊螺栓，再用扭矩扳手紧固达到34 N.m。
使用前请仔细阅读说明书
整体吊弦
产品介绍
分为2种：压接式整体吊弦和螺栓可调式整体吊弦（JL9303）。
压接式整体吊弦是将确定好长度的整体吊弦线与承力索吊弦线夹及接触线吊弦线夹分别压接固定（可在工厂或施工现场的加工车间进行压接)，施工时可一次安装到位，不需要调整。
螺栓可调式整体吊弦是先将吊弦线与接触线的吊弦线夹进行压接固定，而与承力索的吊弦线夹的连接则是根据现场实际情况调整好吊弦线长度后再用螺栓固定，这种吊弦的特点是适应于吊弦长度变化无规律的地方，如有集中荷载的跨距及其它在安装及运营中需要调整吊弦长度的地方（如各种卡绝缘子串、线岔、分段绝缘器、中心锚结等位置）。
可调式绝缘型整体吊弦包括不锈钢钢丝绳、钢丝绳两端的上部和下部弦环、塑料开口绝缘衬套、不锈钢U形卡、连接螺丝、带槽螺栓、压绳垫片等零部件组成。
其特征在于开口绝缘衬套与承力索之间绝缘，使吊弦不导流，避免了电火花烧伤吊弦。
