接触网整体吊弦的结构类型

整体吊弦在常速电气化铁路接触悬挂上，一般采用环节吊弦，通过长期运行实践证明，用渡锌铁线制作的环节吊弦，普遍存在着安装精度差，接触线高度需经常调整，在有电分段处如绝缘锚断关节，因吊弦分流而烧断吊弦的事故。

在高速电气化铁路接触悬挂结构上，对导线高度要求十分严格，即各悬挂点导线高度必须等高，其相对误差越小越好，吊弦要有较高的可靠性，并能在大电流系统中，具有一定的导电性能，为使我国高速接触悬挂安装水平与国际水平接近，目前已在京郑线和广深线上普遍采用整体吊弦。

整体吊弦采用铜合金铰线或不锈钢，两端通过压接方式与吊弦线夹连接，其最大拉伸工作荷重不得小于1KN,与承力索、接触线间的滑动荷重不得小于1.0KN，吊弦综合拉断力不小于4.0KN。

整体吊弦具有如下特点：1、采用整体导流式吊弦结构由于吊弦与线夹间为压接连接工艺，机械强度高，在电气上具有不间断性，可承受一定的电流，避免了环节吊弦产生的磨损和电火花烧伤等情况。

2．耐腐蚀，寿命长，适用机械化加工制作，有利于批量生产。

3、经过精确计算后，一次性安装不需调整，减轻了维修工作量。

为了保证整体吊弦的安装要求，应从设计、施工与维修等方面考虑。

首先在设计上，要合理控制锚段长度，提高补偿器的传动效率，减少坠砣串重量误差，在高速铁路区段，一般采用铸铁坠砣，避免因混凝土坠砣吸湿性而带来误差，要合理选配腕臂，水平拉杆等支撑结构，保证导线高度满足技术要求。

在维修和施工中，要提高腕臂、水平拉杆的预配精度。

目前，已有专门软件，在计算机上对腕臂、水平拉杆等结构尺寸进行精确计算。

要改善测量手段，提高测量和安装精度，特别是悬挂点两侧吊弦的位置，应准确测量，避免安装后人为调整，维修中应注意与工务部门配合，随时监视工务维修动向，保证高速区段导线高度误差不超过20mm.。

整体吊弦利旧说明自2006年8月开始，为迎接铁道部对京哈线“4.18”提速调图作准备，接触网的硬点整治成为了提速过程中的重点工作，而在硬点整治过程中，主要是对导线高度不合格的处所进行调整。

我工区管内正线全部采用压接式载流整体吊弦，所以，对导高的调整难度非常大，所需要的可调式整体吊弦数量很多。

为了保证提速工作的顺利完成，使管内设备达到提速技术要求，同时，为了节省材料费用，在多次的吊弦更换中，经过反复试验，总结出利用旧吊弦进行简单改造，使之成为可调式整体吊弦的方案，并在工区内部试验使用，效果明显。

一．吊弦介绍：目前，在电气化铁道接触网中应用的吊弦主要有两种：一是环节吊弦。

环节吊弦是用直径4mm镀锌制作而成，为了保证吊弦的弹性，每根环节吊弦不少于2节。

环节吊弦制作简单，价格便宜，安装、调整方便，但是环节吊弦存在安装精度差、稳定性差、不能载流、耐腐蚀性差等缺点，目前环节吊弦主要应用于低速电气化铁路区段及各站场侧线接触悬挂中。

二是整体吊弦。

随着电气化铁路不断发展，高速电气化铁路对吊弦的性能及安装精度要求越来越高，这就使整体吊弦越来越多的应用于高速电气化铁路中。

整体吊弦主要有机械强度高、耐腐蚀、寿命长，有整体的倒流结构具有较高的载流能力，安装后不需要经常调整，维修工作量小。

整体吊弦主要压接式整体吊弦（图一）和可调式整体吊弦（图二）两种。

二．利旧方案：我工区管内区间及站场正线全部为压接式整体吊弦，由于在施工过程中安装尺寸误差较大，而且经过多次大机线路整治，使导线高差成为制约提速调图的主要因素。

在提速调图前的硬点整治中，由于导线高差不符合技术要求，需要将大批的压接式整体吊弦尺寸进行调整，这样，更换下来了一批压接式整体吊弦。

旧吊弦更换下来后，为了使旧吊弦能够应用于硬点整治中，我们想了各种办法。

先是将换下来的旧吊弦长度测量并编号，在尺寸合适的位置将它们安装上。

试验了几次后，发现尺寸能够完全合适的位置很少，而且需要提前调查计算，由于测量的数据存在误差，调查后的数据只能进行参考，安装后也不能够完全合适，都需要进行少量的调整。

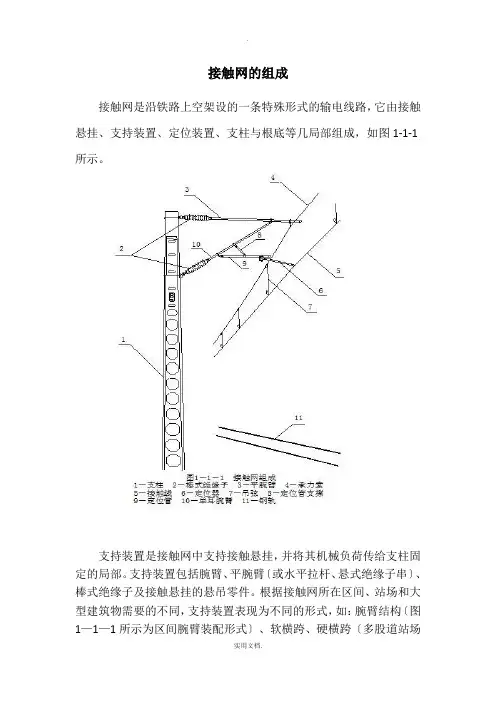

接触⽹理论学习资料汇总接触⽹组成及供电⽅式第⼀节接触⽹组成接触⽹是沿铁路上空架设的⼀条特殊形式的输电线路，它由接触悬挂、⽀持装置、定位装置、⽀柱与基础等⼏部分组成。

⼀、接触悬挂接触悬挂包括接触线，吊弦，承⼒索和补偿器及连接零件，接触悬挂通过⽀持装置架设在⽀柱上，其作⽤是将从牵引变电所获得的电能输送给电⼒机车。

⼆、⽀持装置⽀持装置包括腕臂、⽔平拉杆（或压管）、悬式绝缘⼦串、棒式绝缘⼦及吊挂接触悬挂的全部设备。

⽀持装置⽤以⽀持接触悬挂，并将其负荷传给⽀柱或其它建筑物。

三、定位装置定位装置包括定位管、定位器、⽀持器及其连接零件。

其作⽤是固定接触线的位置，在受电⼸滑板运⾏轨迹范围内，保证接触线与受电⼸不脱离，使接触线磨耗均匀，同时将接触线的⽔平负荷传给⽀柱。

四、⽀柱与基础⽀柱与基础⽤以承受接触悬挂、⽀持和定位装置的全部负荷，并将接触悬挂固定在规定的位置和⾼度上。

第⼆节接触悬挂的类型接触悬挂的种类较多，⼀般根据其结构的不同分成简单接触悬挂和链形接触悬挂两⼤类。

⼀、简单接触悬挂简单接触悬挂（简称简单悬挂）系由⼀根接触线直接固定在⽀柱⽀持装置上的悬挂形式。

⼆、链形悬挂链形悬挂是⼀种运⾏性能较好的悬挂形式，链形悬挂分类⽅法较多，按悬挂链数的多少可分为单链形、双链形和多链形（⼜称三链形）。

⽬前我国采⽤单链形悬挂。

链形悬挂根据线索的锚定⽅式，可分为下列⼏种形式：1、未补偿简单链形悬挂2、半补偿简单链形悬挂3、半补偿弹性链形悬挂4、全补偿链形悬挂链形悬挂按其承⼒索和接触线在平⾯上布置的位置，可分为下列⼏种形式：1、直链形悬挂：直链形悬挂是承⼒索和接触线布置在同⼀垂直平⾯内，它们在⽔平⾯上的投影是⼀条直线。

2、半斜链形悬挂：在半斜链形悬挂中，承⼒索与接触线不在同⼀垂直平⾯内，它们在⽔平⾯上的投影有⼀个较⼩的偏移。

3、斜链形悬挂：斜链形悬挂是指接触线和承⼒索在⽔平⾯上的投影有⼀个较⼤的偏移。

在直线区段⽀柱处，接触线和承⼒索均布置成⽅向相反“之”字形第三节供电⽅式⼀、接触⽹供电⽅式单边和双边供电为正常的供电⽅式，还有⼀种⾮正常供电⽅式叫越区供电。

接触网零件——整体吊弦
用途及性能
（1）用途:本零件适用于正线及站线全补偿简单链形悬挂中悬吊接触线。

一端与铜合金绞线承力索相连接，另一端与铜合金接触线相连接。

（2）整体吊弦：通常由接触线吊弦线夹、承力索吊弦线夹、心形环、压接管、连接线夹、调整螺栓及吊弦线等组成。

实际吊弦长度按施工要求确定。

吊弦长度可按现场实际进行调节。

（3）为防止电流灼伤吊弦，吊弦线与承力索、接触线之间应有可靠的电气连接和防护措施。

可调整体吊弦
（4）性能
1）接头或接触面最大温升不大于导线温升。

2）抗振动及抗疲劳能力：满足运行条件的要求；
3）整体吊弦应具有辅助载流功能。

4）优先采用鸡心环螺栓式整体吊弦。

5）吊弦装置整体拉伸破坏荷重应不小于5kN。

（5）一般性描述
1）吊弦线为1×7×7结构的10～12mm2铜合金软绞线。

2）线夹与吊弦线间的滑动荷重应不小于3.9kN。

3）线夹与接触线或承力索间的滑动荷重应不小于1.0kN。

））
）
）
材料
（1）吊弦线采用铜合金绞线，由49股单丝绞合。

线材符合TB/T3111-2005。

（2）承力索吊弦线夹本体采用CuNi2Si板材。

（3）接触线吊弦线夹本体采用CuNi2Si板材。

（4）心形环、吊弦线固定螺栓均采用0Cr18Ni9。

（5）吊弦线夹中的紧固件螺栓及止动垫圈采用0Cr18Ni9，螺母均采用1Cr18Ni9。

（6）钳压管、线鼻子采用T2铜。

制造工艺：
整体吊弦线夹本体采用冷煨弯工艺。

第二节高速铁路接触网一、接触悬挂形式及其主要技术参数自1964年日本开通世界上第一条高速铁路至今,世界发达国家已经致力于高速电气化铁路的 研究和发展.经过30多年的 运行、实验,使高速电气化铁路的 车速不断提高,运营速度 由220 千米／h 提高到270 千米／h,正向300 千米／h 进.法国是目前轮轨系列车时速的 世界记录保持者,它于 2007年 4月4日进行的 实验运行速度 达到574．8 千米／h,在激烈竞争的 市场经济条件下,各种交通工具之间为争夺市场运输份额,不断开发和引进高新技术,而提高铁路车速将给铁路参与市场竞争带来机遇.接触网结构在机车高速运行情况下,发生了 许多重大 变化,需要进行一系列的 改革,采取什么样的 悬挂类型来适应高速铁路,一直是各发达国家研究的 课题.根据国外高速电气化铁路运行经验,高速滑行的 受电弓,其抬升力在空气动力和自身惯性作用下,以列车速度 平方的 比例大 幅度 增加,因而使接触线产生较大 的 抬升量,当驶过等距支柱甚至在跨距中的 等距吊弦时,会周期性激发接触线振动,它会使接触线弯曲应力增加,容易引发疲劳断线事故,同时这种振动可沿导线以一定速度 传播,在遇到吊弦线夹和悬挂点时,会将波反射放大 引起导线振荡,这是引起受电弓离线的 主要原因,离线产生的 电弧会烧伤接触线使磨耗增加,即电磨耗.当导线弯曲刚度 小 而张力大 时,其波动速度 可由下式求出： ρTC =式中 T ——接触线张力(N);ρ——线密度 .为了 减少导线抬升量,可提高其张力,减少接触网弹性不均匀性,同时也提高了 接触线波动传播速度 ,不引起导线共振使受电弓取流状态更好.接触悬挂形式是指接触网的 基本结构形式,它反映了 接触网的 空间结构和几何尺寸.不同的 悬挂形式,在工程造价、受流性能、安全性能上均有差别,另外,对接触网的 设计、施工和运营维护也有不同的 要求.对高速接触网悬挂形式的 要求是：受流性能满足高速铁路的 运营要求、安全可靠、结构简单、维修方便、工程造价低.世界上发展高速铁路的 主要国家如：日本、德国、法国的 高速接触网悬挂形式是在不断改进中发展起来的 ,主要有三种悬挂形式：简单链形悬挂、弹性链形悬挂、复链形悬挂.各国对这三种悬挂形式有不同的 认识和侧重,根据各自的 国情发展自己的 悬挂形式.日本的 高速线路如：东海道新干线、山阳新干线、东北新于线、上越新干线均采用复链形悬挂,近几年来,日本高速铁路又采用了 简单链形悬挂;法国的 巴黎一里昂的 东南线采用弹性链形悬挂,巴黎一勒芒／图尔的 大 西洋线采用接触导线带预留弛度 的 简单链形悬挂;德国在行车速度 低于160千米／h 的 线路采用简单链形悬挂,在160千米／h 及以上的 线路采用弹性链形悬挂.下面分别介绍简单链形悬挂、弹性链形悬挂和复链形悬挂三种形式的 结构和技术性能.1、简单链形悬挂以法国为代表的 高速铁路采用此种类型,在 1990年开通的 速度 为300 千米／h 的 大 西洋新干线上采用,而且认为该悬挂类型完全可以满足 330—350 千米／h,简单链形悬挂维修简单造价低,有多年成熟的 运行经验.结构形式如图2-1所示.图2-1 带预留驰度的简单链形悬挂性能特点：结构简单、安全可靠、安装调整维修方便,适应于高速受流.定位点处弹性小,跨中弹性大,造成受电弓在跨中抬升量大,跨中采用预留弛度,受电弓在跨中的抬升量可降低;定位点处易形成相对硬点,磨耗大.如果选择结构形式合理、性能优良的定位器,则可消除这方面的不足.2、弹性链形悬挂德国开发的高速接触网普遍采用,并作为德国联邦铁路标准,其主要出发点是降低接触网弹性不均匀度 ,在80年代末修建的曼海姆到斯图加特高速铁路(250 千米／h)上采用,并计划在柏林至汉诺威、法兰克福至科隆间(300～400 千米／h)仍采用.弹性链形悬挂比简单链形悬挂弹性好,但造价较高.弹性链形悬挂的结构形式图如图2-2所示.在结构上,相对于简单链形悬挂在定位点处装设弹性吊索,主要有两种形式：“π”形和“Y”形.弹性吊索的材质一般与承力索相同,其线胀系数与承力索相匹配.性能特点：结构比较简单,改善了定位点处的弹性,使得定位点处的弹性与跨中的弹性趋于一致,图2-2 弹性链形悬挂整个接触网的弹性均匀,受流性能好.其缺点是弹性吊索调整维修比较复杂,定位点处导线抬升量大,对定位器的安装坡度要求也较严格.3、复链形悬挂在 1964年 10月建成的日本东海道新干线上采用,时速为210 千米／h,它是用带弹簧的吊弦合成复链形悬挂.日本研究部门认为它适用于多弓受流情况,在今后300 千米／h高速线路上仍采用.复链形悬挂运行性能好,但造价高、设计复杂,施工和维修难度大 ,复链形悬挂结构形式如图2-3所示.图2-3 复链形悬挂在结构上,承力索和接触导线之间加了一根辅助承力索.性能特点：接触网的张力大,弹性均匀,安装调整复杂、抗风能力强.表2-2-1 三种悬挂类型的定性比较我国高速铁路尚在试运行阶段,已提速的几条干线仍采用原来的接触悬挂类型,目前正在建设的广深高速铁路,采用全补偿简单链形悬挂,根据国外经验和我国铁路路轨现状,通过科技人员论证,普遍认为采用全补偿简单链形悬挂较为合适,特别是在车速不高的情况下,有利于投资少见效快,完全能够适应200 ㎞／h车速的要求.二、高速接触网的主要技术参数1．导线高度：指接触导线距钢轨面的高度.它的确定受多方面的因素制约,如：车辆限界、绝缘距离、车辆和线路振动、施工误差等.一般地,高速铁路接触导线的高度比常规电气化铁路的接触导线低,这主要因为：①高速铁路一般无超级超限列车通过,车辆限界为4 800nl米;②为了减少列车空气阻力及空气动态力对受电弓的影响,受电弓的底座沉于机车车顶顶面,受电弓的工作高度较小.所以,高速铁路接触导线的高度一般在5 300米米左右.2．结构高度：指定位点处承力索距接触导线的距离.它由所确定的最短吊弦长度决定的,吊弦长时,当承力索和导线材质不同时,因温度变化引起的吊弦斜度小,使锚段内的张力差小,有利于改善弓网受流特性;长吊弦的另一个优点是高速行车引起的导线振动时,吊弦弯度小,可以减少疲劳,延长使用寿命.表2-2-2为三种高速悬挂的结构高度.表2-2-2 三种高速接触网悬挂的结构高度法国TGV-A 德国Re330 日本HC 结构高度 1.4米 1.8米 1.5米我国接触网的结构高度为1.1~1.6米.3．跨距及拉出值：取决于线路曲线半径、最大风速和经济因素等.考虑安全因素及对受电弓滑板的磨耗,我国高速铁路一般在保证跨中导线及定位点在最大风速下均不超过距受电弓中心300米米的条件下,确定跨距长度和拉出值的大小 .4．锚段长度：它的确定主要考虑接触导线和承力索的张力增量不宜超过10％,且张力补偿器工作在有效工作范围内.高速铁路接触网的锚段长度与常规电气化铁路基本一样.5．绝缘距离：参照电气化铁路接触网的绝缘配合标准.6．吊弦分布和间距：吊弦间距指一跨内两相邻吊弦之间的距离,吊弦间距对接触网的受流性能有一定的影响,改变吊弦的间距可以调整接触网的弹性均匀度 ,但是,如果吊弦过密,将影响接触导线的波动速度 ,而对弹性改善效果不大 ,所以,确定吊弦间距时,既要考虑改善接触网的弹性,又要考虑经济因素.吊弦分布有等距分布、对数分布、正弦分布等几种形式,为了设计、施工和维护的方便,吊弦分布一般采用最简单的等距分布.7．接触导线预留弛度：指在接触导线安装时,使接触导线在跨内保持一定的弛度 ,以减少受电弓在跨中对接触导线的抬升量,改善弓网的振动.对高速接触网,简单链形悬挂设预留弛度 ,弹性链形悬挂一般不设预留弛度 .8．锚段关节：锚段关节是接触网的张力的机械转换关节,是接触网的薄弱环节,其设计和安装质量对受流影响较大 ,高速接触网一般采用两种形式的锚段关节：①非绝缘锚段关节采用三跨锚段关节;②绝缘锚段关节采用五跨锚段关节.安装处理上,尽量缩短接触导线工作支和非工作支同时接触受电弓滑板的长度 ,提高非工作支的坡度 .9．接触导线的张力：提高接触导线的张力,可以增大波形传播速度 ,改善受流性能,同时增加了接触网的稳定性.导线张力的确定受导线的拉断力,接触网的安全系数等因素影响.10．承力索的张力：受接触网的稳定性、载流容量、结构高度、支柱容量等因素影响,提高承力索的张力可以增加接触网的稳定性,但对弓网受流性能影响不大 .减少承力索的张力,有利于减少反射系数,承力索的张力受接触网的结构高度的限制,也就是在一定的结构高度上,要保持跨内最短吊弦的长度 .三、接触网的主要设备和零部件1、接触网的线材(1)．接触导线接触导线是接触网中直接与机车受电弓作摩擦运动传递电能的线材,它对接触网——受电弓系统的受流性能的好坏产生至关重要的作用,受流系统的许多性能指标直接由接触导线决定,如：波动传播速度、接触导线的抬升量、接触导线的磨耗、安全系数.表2-2-3给出了国外高速接触导线的比较.高速铁路对接触导线的基本要求如下：○1机械强度高;○2)单位质量尽量小 ;○3导电性能好;○4良好的耐磨及耐腐蚀性能及高温软化特性,使用寿命长;○5摩擦性能与受电弓滑板相匹配.表2-2-3 国外高速接触导线的比较随着运行速度的提高,为了提高抗拉强度,增大波动传播速度、耐磨性,国外有关国家对高速铁路的接触导线都趋向于研制铜合金导线或复合导线.铜合金导线是在铜中加人其他金属元素,如镁、银,采用合金方法制成的.复合导线是用铜与另一种机械强度高的金属制成的.(2)．承力索承力索是接触网承载接触导线,并传输电流的线材.承力索的选用应符合下列条件：承力索的线胀系数与接触导线相匹配;机械强度高;耐疲劳、耐腐蚀性能好,耐温特性好;导电率高.国外高速铁路使用的承力索性能如表2-2-4所示.表2-2-4 国外高速铁路使用的承力索性能表我国电气化铁路接触网的承力索一般采用95米米2和70米米2的铜合金绞线,增加承力索的张力可以增强接触网的稳定性.(3)．弹性吊索对弹性链形悬挂,弹性吊索一般选用截面积为35米n2的青铜绞线,张力为2．8～3．5 kN.2、高速铁路接触网的支持装置(1)．支柱：由于高速铁路接触网的承力索和接触导线的张力增大,使作为接触网支撑的支柱受到较大的负荷,另外,还要考虑到接触网的稳定性问题.高速铁路接触网支柱的选择,区间一般采用环形等径预应力混凝土支柱;桥上支柱采用热浸镀锌钢柱;软横跨硬横跨支柱;跨度小时用环形等径预应力混凝土支柱,跨度大时选用热浸镀锌钢柱.(2)．硬横跨：是用于站场或两股以上线路的接触网支持钢结构,一般用型钢焊接成梁式结构横跨于线路上空,用于支持接触悬挂.这种刚性硬横跨的特点是,各股道上的接触网在机械上和电气上相互独立.接触悬挂在硬横跨上采用吊柱旋转腕臂的支持结构,其结构特性与区间中间柱基本相同,组合定位装置与区间的接触悬挂完全相同.硬横跨的优点是,机械上独立,结构稳定,抗风能力强,寿命长,在受流性能上与区间接触悬挂相同.法国、英国、日本等国家的高速铁路接触网几乎全部采用硬横跨.我国的高速铁路的接触网也趋向使用刚性硬横跨.(3)．腕臂支持结构：为了提高接触网的稳定性和安全性,高速铁路接触网采用刚性腕臂支持结构,由水平腕臂和斜腕臂组成的稳定三角形结构,提高了腕臂结构的整体稳定性和抗风能力.(4)．组合定位装置：组合定位装置包括：定位器、定位管、支持器,定位防风拉线和定位管防风支撑,这部分零部件对接触导线起定位和支持作用,影响弓网受流性能.在机械结构上它必须满足接触导线温度偏移,保证高速受电弓安全通过及接触导线抬高等要求.对定位器的要求：○1构造简单,安装方便,不形成接触悬挂硬点;○2材质上一般采用铝合金材料,重量轻,耐腐蚀;○3具有较高的强度;○4环路电阻小,不形成电损坏.3、高速接触网的终端锚固类零部件终端锚固类零部件包括：承力索终端锚固线夹、接触导线终端锚固线夹、张力补偿器、坠砣等.(1)张力补偿装置张力补偿装置是调整承力索、接触导线张力,使它们保持恒定的自动装置,是接触网的关键部件.高速铁路接触网一般有两种方式的自动张力补偿装置：①滑轮组自动补偿装置;②棘轮补偿装置.对张力补偿装置的要求是,传动效率高,达到97％以上;安全可靠;耐腐蚀性能好,少维修,寿命长,有断线制动装置.坠砣采用铁坠砣.(2)承力索终端锚固线夹和接触导线终端锚固线夹这两种零件是接触网的主要受力部件,是保障接触网安全的关键零件.在结构上,有锥套式螺纹胀紧结构和楔形胀紧式结构两种.在材质上,整体铝青铜,紧固件采用不锈钢.其工作张力,应满足20～27 kN.4、高速接触网的电连接类零件电连接是保证接触网各导线之间及各股道之间电流畅通的部件.对它的要求是：电连接线夹与接触导线或承力索间的接触电阻小 ,整体电连接导电性能好.在结构上,连接可靠,重量轻,耐腐蚀.在材质上,用纯铜和铝青铜.5、吊弦及吊弦线夹它是接触网的悬吊类零件,在接触网中调节接触导线弛度,又可分流,属于面广量大的零件.正确选用悬吊类零件将有效地保证接触网的受流性能,又能减少其维修工作量.在高速接触网中,一般先经过现场测量,再计算出每跨中每根吊弦的长度.在工厂将吊弦线夹和吊弦制成一体后,到现场直接安装.对吊弦及吊弦线夹的要求为：重量轻,体积小,耐腐蚀,安全可靠.材质上,吊弦采用青铜绞线;吊弦线夹采用铝青铜.6、高速接触网的线岔线岔是两股道接触网交叉处的装置,是接触网上的重要设备,在常速下,一般采用有交叉线岔,运行经验表明它完全能满足要求,但也存在着问题,交叉线岔硬点不易消除,机车无论从正线进入侧线,还是从侧线进入正线,在始触点处受电弓都要接触两条接触线,接触瞬间由于受电弓抬升力的作用,将要接触的导线总是比正在滑行的导线低,如图2-4所示.造成低侧导线,会沿受电弓滑板圆弧导角向上移动到接触板上,这就难免发生钻弓和打弓事故,也给现场施工和维修带来困难.尤其是高速铁路,这种滑动接触对接触线和受电弓危害极大 ,它直接影响着高速受电弓的运行安全,是高速接触网设计和安装中需要特别解决好的环节.高速接触网的线岔应满足下列要求：(1)满足正线高速行车,避免钻弓、打弓.(2)正线进渡线或渡线进正线时,保证受电弓平稳过渡. 图2-4 始触点处导线示意图(3)保证正线高速行车的受流质量,做到离线率低、硬点小 ,导线抬高量满足要求.(4)安装简单,维修调整方便.高速接触网线岔一般有交叉式和无交叉式两种形式,根据两种线岔的工作原理,我国的高速接触网适合采用无交叉式线岔.无交叉线岔平面布置如图2-5所示.由于道岔处钢轨没有超高,所以各自线路中心线与驶入该线的受电弓中心轨迹相重合.从图上看出,接触网道岔柱位于导曲线两内轨轨距666 ㎜处,正线接触线拉出值为333㎜,波线拉出值为距正线线路中心999㎜,渡线导线过岔后抬高下锚,在无交叉线岔区两导线均有坡度 ,渡线向下锚方向抬高3‰,正线坡度与渡线坡度相反为1‰ (沿波线下锚方向降低).图2-5 无交叉线叉平面布置图无交叉线岔应达到以下两点要求：(1)机车受电弓沿正线高速行驶通过线岔时,不与渡线接触线接触,因而不受渡线接触悬挂的影响.(2)机车从正线驶入渡线时(或从渡线驶入正线),要使受电弓平稳过渡,不出现钻弓和打弓现象,且接触良好.无交叉线岔工作原理和技术要求当机车沿正线通过时,考虑受电弓最外端尺寸的半宽为673 ㎜,摆动200㎜,升高后的加宽为100㎜,所以机车受电弓靠渡线侧最外端距正线线路中心为：673十200十100＝973㎜而渡线导线距正线线路中心为999㎜,因此受电弓从正线导线上滑过时,不会触及渡线导线与波线接触网无关.当机车由正线驶入渡线时,经过计算和运行实践证明,在线间距126～526㎜之间受电弓与渡线接触线接触此段为始触区,在接触瞬间,因正线导线坡度与渡线坡度相反(即正线导线低,波线导线高),所以受电弓是逐渐的由低侧导线过渡到高侧导线,随着渡线导线坡度的降低使受电弓慢慢脱离正线,形成自然顺滑的平稳过渡.当机车从渡线驶入正线时,在线间距806～1306㎜之间时接触正线导线,而此时波线导线是逐渐升高,受电弓在上述适当位置处与正线导线自然接触,随着正线导线坡度影响,受电弓慢慢脱离渡线而进入正线.由于线岔区两导线有相反坡度的原因,使受电弓避免了在始触点处出现钻弓和打弓的危险,因此无交叉线岔工作状态明显优于交叉线岔.对无交叉线岔的技术要求是：(1)正线拉出值为333㎜,允许误差为±20 ㎜,渡线导线距正线线路中心为999㎜,误差为±20 ㎜.(2)在线间距 126～526 ㎜间,为正线进入渡线时的始触区.线间距 526～806㎜,是正线与渡线导线等高区.在 806～1306㎜为渡线进入正线始触区,如图 2—16—4所示.(3)在等高区内,铁路旁设立道岔柱,可安装定位装置及吊弦等设备,始触区内不允许安装任何悬挂和定位装置.(4)在线间距 126～526㎜间,渡线比正线高 H1,在线间距为 806～1306㎜间,渡线比正线低H2,H1、H2与道岔型号和机车通过速度有关,需另行确定.(5)为了限制道岔定位点处导线的抬高,在定位装置上增加了弹性支撑和限位装置,使定位器的抬升量为100㎜以内.7、高速接触网的分相装置我国既有120千米／h以下的电气化铁道的接触网分相装置均采用分相绝缘器来实现相间隔离.当列车速度超过160千米／h时,这种形式的分相绝缘器存在明显的硬点,对受电弓的滑板撞击很大 ,容易造成弓网事故.高速铁路接触网的分相装置一般采用绝缘锚段关节带中性段方式(锚段关节的跨数应根据中性段的设置长度来确定)来满足高速接触网一受电弓系统的性能要求.机车通过分相锚段关节的方式一般有三种：(1)地面开关切换方式,当机车受电弓在分相的中性段之前和刚进人中性段时,由一相供电,然后在中性段断电0.25～0.35 s后切换到另一相.其优点是列车无操作,停电时间短暂,冲击及失速小 ,但设备复杂,切换过程容易产生很高的过电压.其原理示意图如图2-6所示. 图2-6 地面开关自动过分相示意图(2)机车切换方式：当机车通过分相中性段时,机车接收地面上的信号,控制机车主断路器断开,断电不降弓通过中性段,机车通过中性区后,机车又接收到地面信号,控制机车主断路器合闸受电,完成了机车过分相的全过程.其原理示意图如图2-7所示.这种方式结构简单,地面设备非常简单,投资小 .(3)柱上自动切换方式图2-8 柱上自动切换过分相示意图图2-8为柱上自动切换过分相示意图.图上采用6个分断绝缘器(FD),将接触网分隔成五段,每两个为一组.当机车到达a之前,分断绝缘器a—c中间部分,通过电磁线圈3与a端处于同电位,机车从a点进入b点后,受电弓通过电磁线圈3取流,从而使A开关闭合,c—d区段带电,机车从c进入c—d端后,受电弓通过真空开关A取流,电磁线圈电流为零,使真空开关A断开,机车失电进入滑行阶段.当机车从g点进入分段g—h区段时,受电弓通过电磁线圈4取流,开关B闭合,f—g区段有电(对机车运行无意义).机车驶离i点后,电磁线圈4电流为零,开关B 打开完成一次自动过分相过程.中间一段机车要靠滑行通过,由于d—f间距较小 ,因此当机车时速为200 千米时,机车失压时间仅为0．15 s允许司机无操作满负荷通过分相装置.。
