电气图纸制图规范及电气图纸旳识读措施（一）前言: 本文来自于多种单位旳电气工程技术人员, 现场施工人员等与三峡十年旳信息交流, 意见反馈等方式获得旳大量电气图第一手信息资料, 以供人们在现实生活中参照学习！本文共分为十九个章节, 分三篇。
第一篇合计九个章节简介。
一、电气图定义:用电气图形符号、带注释旳围框或简化外形表达电气系统或设备中构成部分之间互相关系及其连接关系旳一种图。
广义地说表白两个或两个以上变量之间关系旳曲线, 用以阐明系统、成套装置或设备中各构成部分旳互相关系或连接关系, 或者用以提供工作参数旳表格、文字等, 也属于电气图之列。
二、电气图分类:1.系统图或框图: 用符号或带注释旳框, 概略表达系统或分系统旳基本构成、互相关系及其重要特性旳一种简图。
2.电路图: 用图形符号并按工作顺序排列, 具体表达电路、设备或成套装置旳所有构成和连接关系, 而不考虑其实际位置旳一种简图。
目旳是便于具体理解作用原理、分析和计算电路特性。
3.功能图: 表达理论旳或抱负旳电路而不波及实现措施旳一种图, 其用途是提供绘制电路图或其她有关图旳根据。
4.逻辑图: 重要用二进制逻辑（与、或、异或等）单元图形符号绘制旳一种简图, 其中只表达功能而不波及实现措施旳逻辑图叫纯逻辑图。
5.功能表图: 表达控制系统旳作用和状态旳一种图。
6.等效电路图: 表达理论旳或抱负旳元件（如R、L、C）及其连接关系旳一种功能图。
7、程序图: 具体表达程序单元和程序片及其互连关系旳一种简图。
8、设备元件表: 把成套装置、设备和装置中各构成部分和相应数据列成旳表格其用途表达各构成部分旳名称、型号、规格和数量等。
9、端子功能图: 表达功能单元所有外接端子, 并用功能图、表图或文字表达其内部功能旳一种简图。
10、接线图或接线表: 表达成套装置、设备或装置旳连接关系, 用以进行接线和检查旳一种简图或表格。
⑴单元接线图或单元接线表: 表达成套装置或设备中一种构造单元内旳连接关系旳一种接线图或接线表。
电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。
因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。
如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。
2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。
如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。
3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。
如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。
4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。
通过看图样说和安装施工要求。
这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。
二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。
2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。
3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。
从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。
电气图纸制图规范及电气图纸的识读方法十六、导线的识别标记及其标注方法：1、导线的识别标记：标在导线或线束两端，必要时标在其全长的可见部位（或标在图线上），以识别导线或线束的标记。
2、主标记：只标记导线或线束的特征，而不考虑其电气功能的标记系统。
主标记分从属标记、独立标记和组合标记三种。
3、从属标记：以导线所连接的端子的标记或线束所连接的设备的标记为依据的导线或线束的标记系统。
从属标记分从属本端标记、从属远端标记、从属两端标记三种。
⑴、从属本端标记：导线或线束终端的标记与其所连接的端子或设备部件的标记系统。
⑵、从属远端标记：导线或线束终端的标记与远端所连接的端子或设备的部件相同的标记系统。
⑶、从属两端标记：导线或线束每一端都标出与本端连接的端子标记与远端连接的疯子的标记或两端设备部件的标记系统。
中断线从属标记示例：4、独立标记：与导线所连接的端子的标记或线束所连接的设备的标记无关的导线或线束的标记系统。
两导线分别标记1和2，与两端的端子标记无关，此种标记方式只用于连续线方式表示的电气接线图中。
5、组合标记：从属标记和独立标记一起使用的标记系统。
从属本端标记和独立标记一起使用的组合标记，两根导线分别标记为A1-1-Ba\A3-2-Bd。
6、补充标记：它一般用作主标记的补充，并且以每一导线或线束的电气功能为依据。
补充标记通常用字母或特定符号表示，为避免混淆，补充标记和主标记用符号将其分开。
基本电气图电气系统图和框图十七、系统图和框图的基本特征与用途：1、系统图和框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及主要特征的一种简图。
2、系统图与框图的共同点：都是用符号或带注释的框来表示。
区别：系统图通常用于表示系统或成套装置，而框图通常用于表示分系统或设备；系统图若标注项目代号，一般为高层代号，框图若标注项目代号，一般为种类代号。
3、电气系统图和框图的作用：⑴、作为进一步编制详细技术文件的依据。
电气原理图识读方法和步骤首先要有肯定的电气基础学问，熟悉基本的元件符号，常见的电气元件并了解其工作原理。
识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。
还要看回路中应当有哪些闭锁条件，各个设备在图中起到的作用。
有了这些熟悉之后，在通过二次回路看是如何实现的。
看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的协作、规律关系，看完线圈看接点，接点连成一条线。
有些电气图虽然不算太简单，但假如不从电路原理上把握其连线规律，诊断线路故障就比较困难，所以要顺当修好常用电气设备，就必需读懂和把握电气图，尤其是初学者，更要学会识读电气图。
对于各类电气图的识读，通常有以下几种基本识图方法。
1）结合电工、电子技术基础学问看图在实际生产的各个领域中，全部电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。
因此，要想快速、精确地看懂电气图，必需具备肯定的电工、电子技术学问。
例如三相笼型异步电动机的正转和反转掌握，就利用了电动机的旋转方向由三相电源的相序来打算的原理，用倒顺开关或两个接触器进行切换，转变输入电动机的电源相序，从而转变电动机的旋转方向。
2）结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种掌握开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。
因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。
3）结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。
电气识图的基本方法和步骤1、电气识图的基本方法（1）结合电工电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技术理论基础之上的。
因此要想准确、迅速地看懂电气原理图的工作原理，必须具备电工电子基础知识。
如笼型异步电动机正反转控制，就是利用笼型异步电动机的旋转方向由电动机三相电源的相序决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。
（2）结合元器件的结构识图电路中有各种元器件，只有了解这些元器件的性能、结构、相互控制关系以及在整个电路中的地位和作用，才能搞清楚电路的工作原理。
配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等（3）结合典型电路识图典型电路是指常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，抓住主要矛盾，进而看懂复杂的电路图。
如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路组成的。
（4）结合图样说明识图图样说明包括图目录、技术说明、元器件明细表、安装说明或施工说明。
通过看图样说明搞清楚电路的设计说明和安装施工要求。
这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。
2、电气识图的基本步骤（1）看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象（2）看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解（3）根据信息流向、布局顺序或主、辅电路进行分析①按信息流向逐级分析此种方法非常适于看电力电子电路图。
从信号输入到信号输出，信号流向贯穿始终；既可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。
【史上最全】—电气原理图、接线图识读方法及画图技巧识图方法电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。
另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。
本文主要谈电力电气图的识读。
电力电气图分一次回路图、二次回路图。
一次回路图表示一次电气设备(主设备)连接顺序。
一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。
为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。
表示二次设备之间连接顺序的电气图称二次回路图。

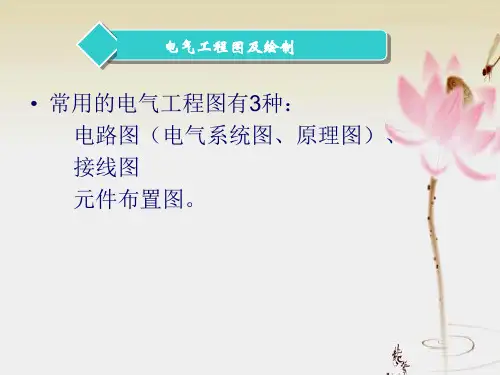

一、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。
1．系统原理图(方框图)用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。
2．电路原理图电路原理图又分为集中式、展开式两种。
集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。
识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。
展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。
展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或相序；W、V、U继电器的电流、电压线圈及触点采用相同的文字。
展开式电路图中对每个独立回路，交流按．先交流后直流，由上直流按继电器动作顺序依次排列。
识读展开式电路图时，对照每一回路右侧的文字说明，而下，由左至右逐行识读。
集中式、展开式电路图互相补充、互相对照来识读更易理解。
3．安装接线图安装图中各元件图形、是现场维修中不可缺少的重要资料。
安装接线图是以电路原理为依据绘制而成，位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。
