复杂电气控制电路图识读步骤
在了解电路图的基本组成和熟识电路图中各种图形、符号的基础上,就可以正确识读电路图了。
要看懂较简单机床电路图,一般先要了解机床的主要结构及运动形式,把握和熟识电路图中的各种图形、符号所代表的含义,弄清晰电路图中所含电气元件的动作原理及它们之间的相互关系。
要分清电路图中主电路和掌握电路,沟通电路和直电路。
然后按先分析主电路,接着再分析掌握电路和其他电路的挨次读图。
分析主电路时,是由上而下进行的,即看电源经开关设备是怎样向负载供电的,还要弄清电动机启动、停止、正反转、制动、调速,以及主回路中电气元件与掌握回路中掌握元件之间的关系。
分析掌握电路时,是从上而下,从左到右进行的,即先看电源,再看各个回路的动作挨次,分清晰各个回路对主电路的掌握、爱护、测量、指示、监视功能,以及其组成和工作原理。
为了进一步理解系统的工作原理,对于简单的电路图,应先看相关的规律图和功能图,然后再将掌握电路按不同功能划分成几个局部的掌握电路,与典型的基本电路相对比,先易后难逐个理解每个局部环节,找出各环节的相互关系,综合起来全面地进行分析,这样就可以读懂掌握电路所表达的内容了。
1。
电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等,都是建立在电工、电子技础之上的。
因此要想准确术理论基、迅速地看懂电气原理图的工作原理,必须具备电工、电子的基础知识。
如笼型异步电动机的正反转控制,就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理,用两个接触器进行切换,通过改变三相电源的相序,来改变电动机的旋转方向(正转或反转)。
2.结合电器元器件的结构识图电路中有各种电器元器件,只有了解这些元器件的性能个电路中的地位和作用,才能搞清楚电路、结构、相互控制关系以及在整的工作原理。
如配电电路中的负荷开关、断路器、熔断器等;电力拖动电路中常用的各种继电器、接触器和控制开关等。
3.结合典型电路识图典型电路即常见的基本电路,熟悉各种典型电路,识图时就能很快地分清主次环节,住主要矛盾,抓就能看懂复杂的电路图。
如电动机的起动、制动、正反转控制电路;继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等,不管电路多复杂,几乎都是由若干典型电路所组成的。
4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。
通过看图样说和安装施工要求。
这些内容有助于了解电路的大体情况,便于抓住识图重点,达到顺利识图的目的。
二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容,结合有关的电路基础知识,对该电气图的类型、性质、作用有一个明确的认识,同时对电气图的内容有一个大致的轮廓印象。
2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系,注意电气与机械机构的连接关系,从而对整个电路的工作原理、性能要求等有一个全面的了解。
3.根据信息流向、布局顺序或主、辅电路进行分析(1)按信息流向逐级分析此种方法非常适于看电力电子电路图。
从信号输入到信号输出,信号流向贯穿始终;也可从负载分析到电源;又可从电源分析到负载,电流流向哪里便分析到哪里。
电气原理图的识读
电气原理图的识读是电气工程中非常重要的一项技能。
在识读电气原理图时,需要注意不要只看标题,而要仔细阅读每个元件的符号、连线以及注释等信息。
以下是一些建议以帮助理解电气原理图。
首先,要了解电气符号的含义。
电气原理图中常用的符号有电源、开关、灯泡、电阻、电感、电容、传感器、继电器等等。
每个符号代表不同的电气元件,需要通过学习和掌握这些符号的含义来理解原理图。
其次,要注意连线的走向和表示方式。
线的走向通常代表了电流的流动方向,例如水平线表示电流的平行流动,垂直线表示电流的垂直流动。
连线中的箭头则表示电流的流向。
此外,还需要注意连线的交叉、并联、串联等连接方式,以便正确理解电路的结构。
另外,注释也是理解电气原理图的重要线索。
注释可以包括元件的名称、数值、工作条件等信息。
通过仔细阅读注释,可以了解到具体元件的功能和特性,从而更好地理解整个电路的工作原理。
总之,在识读电气原理图时,不要只关注标题,而要全面了解每个元件的符号、连线和注释等信息。
通过掌握符号的含义、理解连线的走向和表示方式,以及仔细阅读注释,可以更好地理解电气原理图并应用于实际工程中。
快速看懂复杂电路图的方法与技巧对于许多初学者来说,看懂复杂的电路图可能是一项挑战。
但是,通过掌握一些方法和技巧,你可以快速提高自己的读图能力。
以下是一些建议:一、掌握看图技巧1.快速浏览主回路和控制回路:首先,花些时间了解主回路和相应的控制回路。
主回路通常包括电源、开关、负载和保护元件等,而控制回路则包括用于控制主回路的继电器、接触器等元件。
通过比较主回路和控制回路,你可以了解整个电路的工作流程。
2.从上到下看图:正规的电路图通常按照从上到下的顺序逐步解释电路的工作原理。
这种方法有助于你逐步了解电路的各个部分以及它们之间的相互关系。
3.分部分看图:将电路图分成不同的部分来看,例如保护电路、测量电路和控制电路等。
这样有助于你更好地理解每个部分的功能和作用。
4.注意线号:在正规的电路图中,每条线、每个接线端子都有相应的线号。
线号实际上是导线的“名字”,相同的线号表示它们属于同一个分支并具有相同的作用。
通过查找线号,你可以更容易地理解电路图。
5.积累经验:最重要的是,通过不断看图、学习和实践来积累经验。
多看不同类型的电路图,尝试理解它们的工作原理,并与同事或老师讨论。
随着经验的积累,你会发现自己越来越擅长看懂复杂的电路图。
二、加强电工专业知识1.掌握电路基本原理:了解电路的基本原理是理解复杂电路图的基础。
学习欧姆定律、基尔霍夫定律等基本原理,并将它们应用到实际电路中。
2.了解电气拖动系统:熟悉电气拖动系统的组成和功能,包括电动机、接触器、继电器等元件的作用和工作原理。
这将有助于你更好地理解电路图中的各个部分。
3.掌握基础电路图:学习并熟练掌握一些基本的电路图,如电机正反转控制电路、电机星三角降压启动电路等。
通过了解这些基础电路图,你可以更容易地理解更复杂的电路图。
4.积累电子元件知识:了解各种电子元件的功能和作用,例如电阻、电容、二极管等。
这将有助于你更好地理解电路图中各个元件的作用和相互关系。
5.学习电路分析方法:掌握一些基本的电路分析方法,如支路电流法、节点电压法等。

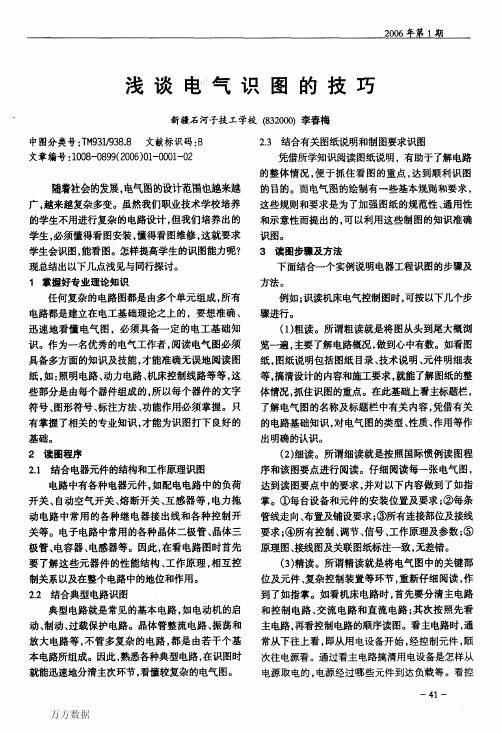

浅谈电。
气识图的技巧新疆石河子技工学校(832000)李春梅中图分类号:TM93鹕38.8文献标识码:B文章编号:1008—0899(2006)01—0001一02随着社会的发展,电气图的设计范围也越来越广,越来越复杂多变。
虽然我们职业技术学校培养的学生不用进行复杂的电路设计,但我们培养出的学生,必须懂得看图安装,懂得看图维修,这就要求学生会识图,能看图。
怎样提高学生的识图能力呢?现总结出以下几点浅见与同行探讨。
1掌握好专业理论知识任何复杂的电路图都是由多个单元组成,所有电路都是建立在电工基础理论之上的,要想准确、迅速地看懂电气图,必须具备一定的电工基础知识。
作为一名优秀的电气工作者,阅读电气图必须具备多方面的知识及技能,才能准确无误地阅读图纸,如:照明电路、动力电路、机床控制线路等等,这些部分是由每个器件组成的,所以每个器件的文字符号、图形符号、标注方法、功能作用必须掌握。
只有掌握了相关的专业知识,才能为识图打下良好的基础。
2读图程序2.1结合电器元件的结构和工作原理识图电路中有各种电器元件,如配电电路中的负荷开关、自动空气开关、熔断开关、互感器等,电力拖动电路中常用的各种继电器接出线和各种控制开关等。
电子电路中常用的各种晶体二极管、晶体三极管、电容器、电感器等。
因此,在看电路图时首先要了解这些元器件的性能结构、工作原理,相互控制关系以及在整个电路中的地位和作用。
2.2结合典型电路识图典型电路就是常见的基本电路,如电动机的启动、制动、过载保护电路。
晶体管整流电路、振荡和放大电路等,不管多复杂的电路,都是由若干个基本电路所组成。
因此,熟悉各种典型电路,在识图时就能迅速地分清主次环节,看懂较复杂的电气图。
2.3结合有关图纸说明和制图要求识图凭借所学知识阅读图纸说明,有助于了解电路的整体情况,便于抓住看图的重点,达到顺利识图的目的。
而电气图的绘制有一些基本规则和要求,这些规则和要求是为了加强图纸的规范性、通用性和示意性而提出的,可以利用这些制图的知识准确识图。
教你快速学会如何看懂电气控制电路图!教你快速学会如何看懂电气控制电路图!电气控制原理图分析主电路:无论线路设计还是线路分析都是先从主电路入手。
主电路的作用是保证机床拖动要求的实现。
从主电路的构成可分析出电动机或执行电器的类型、工作方式,起动、转向、调速、制动等控制要求与保护要求等内容。
分析控制电路:主电路各控制要求是由控制电路来实现的,运用化整为零、顺藤摸瓜的原则,将控制电路按功能划分为若干个局部控制线路,从电源和主令信号开始,经过逻辑判断,写出控制流程,以简便明了的方式表达出电路的自动工作过程。
分析辅助电路:辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。
这部分电路具有相对独立性,起辅助作用但又不影响主要功能。
辅助电路中很多部分是受控制电路中的元件来控制的。
分析联锁与保护环节:生产机械对于安全性、可靠性有很高的要求,实现这些要求,除了合理地选择拖动、控制方案外,在控制线路中还设置了一系列电气保护和必要的电气联锁。
在电气控制原理图的分析过程中,电气联锁与电气保护环节是一个重要内容,不能遗漏。
总体检查:经过化整为零,逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后,还必须用集零为整的方法检查整个控制线路,看是否有遗漏。
特别要从整体角度去进一步检查和理解各控制环节之间的联系,以达到正确理解原理图中每一个电气元器件的作用。
1、看主电路的步骤第一步:看清主电路中用电设备。
用电设备指消耗电能的用电器具或电气设备,看图首先要看清楚有几个用电器,它们的类别、用途、接线方式及一些不同要求等。
第二步:要弄清楚用电设备是用什么电器元件控制的。
控制电气设备的方法很多,有的直接用开关控制,有的用各种启动器控制,有的用接触器控制。
第三步:了解主电路中所用的控制电器及保护电器。
前者是指除常规接触器以外的其他控制元件,如电源开关(转换开关及空气、万能转换开关。
后者是指短路保护器件及过载保护器件,如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用途及规格。
电气图纸制图规范及电气图纸的识读方法(一)前言:本文来自于多个单位的电气工程技术人员,现场施工人员等与三峡十年的信息交流,意见反馈等方式取得的大量电气图第一手信息资料,以供大家在现实生活中参考学习!本文共分为十九个章节,分三篇。
第一篇共计九个章节介绍。
一、电气图定义:用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列。
二、电气图分类:1、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图:主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图:表示控制系统的作用和状态的一种图。
6、等效电路图:表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。
7、程序图:详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
电气原理图识读方法和步骤首先要有肯定的电气基础学问,熟悉基本的元件符号,常见的电气元件并了解其工作原理。
识图的时候先看一次后看二次,通过一次回路了解图纸的大致用途,他要干什么,比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。
还要看回路中应当有哪些闭锁条件,各个设备在图中起到的作用。
有了这些熟悉之后,在通过二次回路看是如何实现的。
看二次回路可以先看线圈,通过线圈两侧的接点看回路中各设备之间的协作、规律关系,看完线圈看接点,接点连成一条线。
有些电气图虽然不算太简单,但假如不从电路原理上把握其连线规律,诊断线路故障就比较困难,所以要顺当修好常用电气设备,就必需读懂和把握电气图,尤其是初学者,更要学会识读电气图。
对于各类电气图的识读,通常有以下几种基本识图方法。
1)结合电工、电子技术基础学问看图在实际生产的各个领域中,全部电路(如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等)都是建立在电工、电子技术理论基础之上的。
因此,要想快速、精确地看懂电气图,必需具备肯定的电工、电子技术学问。
例如三相笼型异步电动机的正转和反转掌握,就利用了电动机的旋转方向由三相电源的相序来打算的原理,用倒顺开关或两个接触器进行切换,转变输入电动机的电源相序,从而转变电动机的旋转方向。
2)结合电气元件的结构和工作原理看图在电路中有各种电气元件,如配电电路中的负荷开关、断路器、熔断器、互感器、电表等;电力拖动电路中常用的各种继电器、接触器和各种掌握开关等;电子电路中,常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。
因此在看电气图时,首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。
3)结合典型电路识图典型电路就是常见的基本电路,如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路;晶体管整流、振荡和放大电路;晶闸管触发电路;脉冲与数字电路等。
看复杂的电气图纸的正确方法电气图纸就是电气设计的核心,对于后期的成套、PLC程序、人机界面、设备安装和运行维护都是紧密相关的!面对一整套电气图纸,我们如何才能快速看懂其中的设计原理、产品选型和接线方式等。
电气工程师是需要制作图纸和看图纸两项技能,电气图纸的设计一定按照电气行业标准去设计,方便给维护人员等相关从事电行业人员提供帮助,更加快速的解决电气故障,同时方便维护人员接线,防止出现不会接线、看不懂图纸的情况,下面带您一起看电气图纸,带您真正了解电气图纸。
一、拿到图纸的怎么做1、详看图纸说明拿到图纸后,首先要仔细阅读图纸的主标题栏和有关说明,如图纸目录、技术说明、电器元件明细表、施工说明书等,结合已有的电工知识,对该电气图的类型、性质、作用有一个明确的认识,从整体上理解图纸的概况和所要表述的重点。
2、看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征,因此紧接着就要详细看电路图,才能搞清它们的工作原理。
概略图和框图多采用单线图,只有某些380/220V低压配电系统概略图才部分地采用多线图表示。
— 1 —3、看电路图是看图的重点和难点电路图是电气图的核心,也是内容最丰富、最难读懂的电气图纸。
看电路图首先要看有哪些图形符号和文字符号,了解电路图各组成部分的作用、分清主电路和辅助电路,交流回路和直流回路。
4、按照先看主电路,再看辅助电路的顺序进行看图,看主电路时,通常要从下往上看,即先从用电设备开始,经控制电器元件,顺次往电源端看,看辅助电路时,则自上而下、从左至右看,即先看主电源,再顺次看各条支路,分析各条支路电器元件的工作情况及其对主电路的控制关系,注意电气与机械机构的连接关系。
5、通过看主电路,要搞清负载是怎样取得电源的,电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件,通过看辅助电路,则应搞清辅助电路的构成,各电器元件之间的相互联系和控制关系及其动作情况等,同时还要了解辅助电路和主电路之间的相互关系,进而搞清楚整个电路的工作原理和来龙去脉。
识读复杂电气图的步骤和方法
一、看电气图的一般步骤
1.详看图纸说明
拿到图纸后,首先要仔细阅读图纸的主标题栏和有关说明,如图纸目录、技术说明、电器元件明细表、施工说明书等,结合已有的电工知识,对该电气图的类型、性质、作用有一个明确的认识,从整体上理解图纸的概况和所要表述的重点。
2.看概略图和框图
由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征,因此紧接着就要详细看电路图,才能搞清它们的工作原理。
概略图和框图多采用单线图,只有某些380/220V低压配电系统概略图才部分地采用多线图表示。
3.看电路图是看图的重点和难点
电路图是电气图的核心,也是内容最丰富、最难读懂的电气图纸。
看电路图首先要看有哪些图形符号和文字符号,了解电路图各组成部分的作用、分清主电路和辅助电路,交流回路和直流回路。
其次,按照先看主电路,再看辅助电路的顺序进行看图。
看主电路时,通常要从下往上看,即先从用电设备开始,经控制电器元件,顺次往电源端看。
看辅助电路时,则自上而下、从左至右看,即先看主电源,再顺次看各条支路,分析各条支路电器元件的工作情况及其对主电路的控制关系,注意电气与机械机构的连接关系。
通过看主电路,要搞清负载是怎样取得电源的,电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。
通过看辅助电路,则应搞清辅助电路的构成,各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系,进而搞清楚整个电路的工作原理和来龙去脉。
4.电路图与接线图对照起来看
接线图和电路图互相对照看图,可帮助看清楚接线图。
读接线图时,要根据端子标志、回路标号从电源端顺次查下去,搞清楚线路走向和电路的连接方法,搞清每条支路是怎样通过各个电器元件构成闭合回路的。
配电盘(屏)内、外电路相互连接必须通过接线端子板。
一般来说,配电盘内有几号线,端子板上就有几
号线的接点,外部电路的几号线只要在端子板的同号接点上接出即可。
因此,看接线图时,要把配电盘(屏)内、外的电路走向搞清楚,就必须注意搞清端子板的接线情况。
二、看电气控制电路图的方法
看电气控制电路图一般方法是先看主电路,再看辅助电路,并用辅助电路的回路去研究主电路的控制程序。
1.看主电路的步骤
第一步:看清主电路中用电设备。
用电设备指消耗电能的用电器具或电气设备,看图首先要看清楚有几个用电器,它们的类别、用途、接线方式及一些不同要求等。
第二步:要弄清楚用电设备是用什么电器元件控制的。
控制电气设备的方法很多,有的直接用开关控制,有的用各种启动器控制,有的用接触器控制。
第三步:了解主电路中所用的控制电器及保护电器。
前者是指除常规接触器以外的其他控制元件,如电源开关(转换开关及空气断路器)、万能转换开关。
后者是指短路保护器件及过载保护器件,如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用途及规格。
一般来说,对主电路作如上内容的分析以后,即可分析辅助电路。
第四步:看电源。
要了解电源电压等级,是380V还是220V,是从母线汇流排供电还是配电屏供电,还是从发电机组接出来的。
2.看辅助电路的步骤
辅助电路包含控制电路、信号电路和照明电路。
分析控制电路。
根据主电路中各电动机和执行电器的控制要求,逐一找出控制电路中的其他控制环节,将控制线路“化整为零”,按功能不同划分成若干个局部控制线路来进行分析。
如果控制线路较复杂,则可先排除照明、显示等与控制关系不密切的电路,以便集中精力进行分析。
第一步:看电源。
首先看清电源的种类.是交流还是直流。
其次.要看清辅助电路的电源是从什么地方接来的,及其电压等级。
电源一般是从主电路的两条相线上接来,其电压为380V。
也有从主电路的一条相线和一零线上接来,电压为单相220V;此外,也可以从专用隔离电源变压器接来,电压有140、127、36、6.3V等。
辅助电路为直流时,直流电源可从整流器、发电机组或放大器上接来,其电压一般为24、12、6、4.5、3V等。
辅助电路中的一切电器元件的线圈额定电压必须与辅助电路电源电压一致。
否则,电压低时电路元件不动作;电压高时,则会把电器元件线圈烧坏。
第二步:了解控制电路中所采用的各种继电器、接触器的用途,如采用了一些特殊结构的继电器,还应
了解他们的动作原理。
第三步:根据辅助电路来研究主电路的动作情况。
分析了上面这些内容再结合主电路中的要求,就可以分析辅助电路的动作过程。
控制电路总是按动作顺序画在两条水平电源线或两条垂直电源线之间的。
因此,也就可从左到右或从上到下来进行分析。
对复杂的辅助电路,在电路中整个辅助电路构成一条大回路,在这条大回路中又分成几条独立的小回路,每条小回路控制一个用电器或一个动作。
当某条小回路形成闭合回路有电流流过时,在回路中的电器元件(接触器或继电器)则动作,把用电设备接人或切除电源。
在辅助电路中一般是靠按钮或转换开关把电路接通的。
对于控制电路的分析必须随时结合主电路的动作要求来进行,只有全面了解主电路对控制电路的要求以后,才能真正掌握控制电路的动作原理,不可孤立地看待各部分的动作原理,而应注意各个动作之间是否有互相制约的关系,如电动机正、反转之间应设有联锁等。
第四步:研究电器元件之间的相互关系。
电路中的一切电器元件都不是孤立存在的而是相互联系、相互制约的。
这种互相控制的关系有时表现在一条回路中,有时表现在几条回路中。
第五步:研究其他电气设备和电器元件。
如整流设备、照明灯等。
综上所述,电气控制电路图的查线看图法的要点为:
(1)分析主电路。
从主电路人手,根据每台电动机和执行电器的控制要求去分析各电动机和执行电器的控制内容,如电动机启动、转向控制、制动等基本控制环节。
(2)分析辅助电路。
看辅助电路电源,弄清辅助电路中各电器元件的作用及其相互间的制约关系。
(3)分析联锁与保护环节。
生产机械对于安全性、可靠性有很高的要求,实现这些要求,除了合理地选择拖动、控制方案以外,在控制线路中还设置了一系列电气保护和必要的电气联锁。
(4)分析特殊控制环节。
在某些控制线路中,还设置了一些与主电路、控制电路关系不密切,相对独立的某些特殊环节。
如产品计数装置、自动检测系统、晶闸管触发电路、自动调温装置等。
这些部分往往自成一个小系统,其读图分析的方法可参照上述分析过程,并灵活运用所学过的电子技术、交流技术、自控系统、检测与转换等知识逐一分析。
(5)总体检查。
经过“化整为零”,逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后,还必须用“集零为整”的方法,检查整个控制线路,看是否有遗漏。
最后还要从整体角度去进一步检查和理解各控制环节之间的联系,以达到清楚地理解电路图中每一电气元器件的作用、工作过程及主要参数。
