电气原理图的识读.

《电气原理图识读》课程教学研究与实施摘要：以《电气原理图识读》课程为例，从课程性质、实施过程和实施过程中遇到的问题及解决方法等方面进行阐述了课程教学的基本思路。

关键词：电气原理图；识读；教学实施中图分类号：g712 文献标识码：a文章编号：1009-0118（2012）08-0106-02一、课程性质《电气原理图识读》课程为电力工程类专业的专业领域课程，主要使学生掌握对各种电气工程图的读图方法、步骤及技巧，学会对各类电气工程图进行分析和评价，并具备对部分图纸的初步设计能力。

由于在本专业后续专业课程的学习中均需要具备一定的识图能力，故学好本课程能为今后其他专业领域课程的学习起到很好的支撑作用，奠定良好的基础。

本专业面向的职业岗位主要有：电气运行值班员、电气自动化调试工、电气安装工、电气设计员、电气工程监理员等。

本课程主要采用项目教学法，将“教、学、做”三者有机结合，以训练学生对电气工程图纸的识图能力、分析能力、应用能力为目标，将电气识图中的知识分解到电气工程图的识读、分析评价和初步设计中。

二、实施过程《电气原理图识读》的教学实施过程分为四个环节：（一）资讯：项目相关理论知识的学习在资讯环节，进行有关理论知识的讲解，基本采用多媒体教学，同事也会辅助其他的教学方法，例如我们带领学生去模拟电站模拟屏观看电气主接线图，并把模拟电站的图纸给学生识读，然后对照图纸去查看接线和各种元件，这样就比较形象化，有利于学生理解与记忆。

同时我们也会辅助其他的电气图，让学生讨论完成。

（二）决策与计划：拟定项目实施方案每个项目都有一节读图练习，并配有读图分析报告格式（附评价标准），分析报告格式根据项目内容的不同而不同，决策与计划环节是要求学生自主完成的，对具体项目的实施，要求学生分组拟定实施方案，教师从旁引导。

（三）实施：按照任务要求完成项目制定实施方案以后，各任务小组根据相关资料完成项目的读图并分析。

（四）检查与评估：检查项目完成情况，总结提高学生填写读图报告，讲授任务完成过程，各小组之间互评。

电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。

因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。

如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。

2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。

如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。

3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。

如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。

4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。

通过看图样说和安装施工要求。

这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。

二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。

2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。

3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。

从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

电气识图本章要点●电气图的分类●详细介绍电气原理图的绘制。

●详细介绍电气原理图的识读。

本章难点●电气图的绘制特点。

●电气原理图的识读。

电气控制系统是由电动机和若干电气元件按照一定要求连接组成，以便完成生产过程控制特定功能的系统。

为了表达生产机械电气控制系统的组成及工作原理，同时也便于设备的安装、调试和维修，而将系统中各电气元件及连接关系用一定的图样反映出来，在图样上用规定的图形符号表示各电气元件，并用文字符号说明各电气元件，这样的图样叫做电气图。

第一节电气图的常用符号电气图，也称电气控制系统图。

图中必须根据国家标准，用统一的文字符号、图形符号及画法，以便于设计人员的绘图与现场技术人员、维修人员的识读。

在电气图中，代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。

如GB4728—85 《电气图常用图形符号》GB6988—86 《电气制图》GB7159—87 《电气技术中的文字符号制订通则》GB5094—85 《电气技术中的项目代号》GB5226—85 《机床电气设备通用技术条件》国家规定从1990年1月1日起，电气图中的文字符号和图形符号必须符合最新国家标准。

表2—1给出了部分常用电气图形符号和文字符号。

因为目前有些技术资料仍使用旧国标，所以表中给出了新、旧国标对照，以供参考。

若需更详细的资料，请查阅最新国家标准。

表2—1 部分常用电气图形符号和文字符号的新旧对照表一、图形符号图形符号通常用于图样或其他文件，用以表示一个设备或概念的图形、标记或字符。

图形符号含有符号要素、一般符号和限定符号。

常用图形符号见表2—1。

1．符号要素它是一种具有确定意义的简单图形，必须同其他图形结合才构成一个设备或概念的完整符号。

如接触器常开主触电的符号就由接触器触点功能符号和常开触点符号组合而成。

2．一般符号用以表示一类产品和此类产品特征的一种简单的符号。

如电动机可用一个圆圈表示。

3．限定符号是一种加在其他符号上提供附加信息的符号。

电气原理图的识读
电气原理图的识读是电气工程中非常重要的一项技能。

在识读电气原理图时，需要注意不要只看标题，而要仔细阅读每个元件的符号、连线以及注释等信息。

以下是一些建议以帮助理解电气原理图。

首先，要了解电气符号的含义。

电气原理图中常用的符号有电源、开关、灯泡、电阻、电感、电容、传感器、继电器等等。

每个符号代表不同的电气元件，需要通过学习和掌握这些符号的含义来理解原理图。

其次，要注意连线的走向和表示方式。

线的走向通常代表了电流的流动方向，例如水平线表示电流的平行流动，垂直线表示电流的垂直流动。

连线中的箭头则表示电流的流向。

此外，还需要注意连线的交叉、并联、串联等连接方式，以便正确理解电路的结构。

另外，注释也是理解电气原理图的重要线索。

注释可以包括元件的名称、数值、工作条件等信息。

通过仔细阅读注释，可以了解到具体元件的功能和特性，从而更好地理解整个电路的工作原理。

总之，在识读电气原理图时，不要只关注标题，而要全面了解每个元件的符号、连线和注释等信息。

通过掌握符号的含义、理解连线的走向和表示方式，以及仔细阅读注释，可以更好地理解电气原理图并应用于实际工程中。

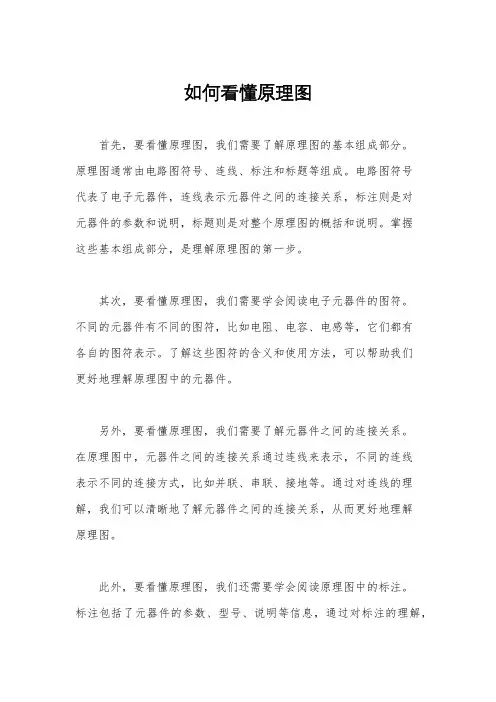

如何看懂原理图
首先，要看懂原理图，我们需要了解原理图的基本组成部分。

原理图通常由电路图符号、连线、标注和标题等组成。

电路图符号
代表了电子元器件，连线表示元器件之间的连接关系，标注则是对
元器件的参数和说明，标题则是对整个原理图的概括和说明。

掌握
这些基本组成部分，是理解原理图的第一步。

其次，要看懂原理图，我们需要学会阅读电子元器件的图符。

不同的元器件有不同的图符，比如电阻、电容、电感等，它们都有
各自的图符表示。

了解这些图符的含义和使用方法，可以帮助我们
更好地理解原理图中的元器件。

另外，要看懂原理图，我们需要了解元器件之间的连接关系。

在原理图中，元器件之间的连接关系通过连线来表示，不同的连线
表示不同的连接方式，比如并联、串联、接地等。

通过对连线的理解，我们可以清晰地了解元器件之间的连接关系，从而更好地理解
原理图。

此外，要看懂原理图，我们还需要学会阅读原理图中的标注。

标注包括了元器件的参数、型号、说明等信息，通过对标注的理解，
我们可以更加全面地了解原理图中的元器件，从而更好地理解原理图。

最后，要看懂原理图，我们需要多加练习和实践。

通过不断地
阅读和分析原理图，我们可以提高自己的理解能力和分析能力，从
而更好地掌握原理图的阅读和理解技巧。

总的来说，要想看懂原理图，关键在于掌握原理图的基本组成
部分，了解电子元器件的图符，理解元器件之间的连接关系，学会
阅读原理图中的标注，以及多加练习和实践。

希望通过本文的介绍，大家能够更好地掌握如何看懂原理图，从而在电子产品设计中更加
游刃有余。

电气原理图绘制一般原则2.文字符号标准---按国家标准GB7159-1987规定的文字符号标明。

3.按顺序排列---按照先后工作顺序纵向排列，或者水平排列。

4.用展开法绘制---电路中的主电路，用粗实线画在图纸的左边、上部或下部。

5.表明动作原理与控制关系---必须表达清楚控制与被控制的关系。

6. 电气原理图中的主电路和辅助电路（主电路、辅助电路）。

电气原理图识图的步骤1.识主电路的具体步骤（1）查看主电路的选用电器类型。

（2）查看电器是用什么样的控制元件控制，是用几个控制元件控制。

（3）查看主电路中除用电器以外的其他元器件，以及这些元件所起的作用。

（4）查看电源。

电源的种类和电压等级。

2.查看辅助电路的具体步骤（1）查看辅助电路的电源（交流电源、直流电源）。

（2）弄清辅助电路的每个控制元件的作用。

（3）研究辅助电路中各控制元件的作用之间的制约关系。

电气接线图识图的步骤和方法电气接线图绘制的基本原则（1）按照国家规定的电气图形符号绘制，而不考虑真实结构。

（2）电路中各元件位置及内部结构处理。

（3）每条线都有明确的标号，每根线的两端必须标同一个线号。

（4）凡是标有同线号的导线可以并接于一起。

（5）进线端为元器件的上端接线柱，而出线端为元件的下端接线柱。

（1）出入端子处理----安排在配电盘下方或左侧。

（2）控制开关位置----一般都是安排在配电盘下方位置（左上方或右下方）。

（3）熔断器处理----安排在配电盘的上方位置。

（4）开关处理----安装在容易操作的面板上，而不是安装在配电盘上。

（5）指示灯处理----安装在容易观察的面板上。

（6）交直流元件区分处理----采用直流控制的元器件与采用交流控制的元器件分开安装。

电气接线图的识图步骤和方法（1）分析清楚电气原理图中主电路和辅助电路所含有的元器件，弄清楚每个元器件的动作原理。

（2）弄清楚电气原理图和电气接线图中元器件的对应关系。

（3）弄清楚电气接线图中接线导线的根数和所用导线的具体规格。

⼗分钟教你看懂电⽓接线图！1电⽓接线图识读⽅法1.⾸先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是⼀样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图⾥⽤到了⼏个。

3.接线图⾥把每个引线去向和线号都表明了，⽐如1号元件（HG）的右侧注明2：1，表⽰导线去向是2号元件（HR）的接线端⼦1。

同样2号元件的右侧1：1表明导线去向是1号元件的端⼦1，同时还有⼀根去了端⼦XT:的2号端⼦，如此这般。

4.通过对⽐接线图和原理图，还能发现设计遗漏和错误捏。

（⽐如原理图上使⽤了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电⽓接线图分⼀次接线图和⼆次接线图，由于⼀次设备很少，图也显得很简单，⼆次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。

接线图⽬的是指导我们接线安装、⽅便⽇后维护、快速查找故障。

2电⽓接线图识读步骤先把原理图读懂记熟，再看接线图就容易多了。

看懂接线图先得了解接线图的绘制规则和内容。

接线图⼀般表达电⽓设备和元器件的相对位置、⽂字符号、端⼦号、导线号、导线类型、导线截⾯等。

所有的元器件都按其所在的实际位置绘制在图纸上，且同⼀电器的各元件根据其实际结构，使⽤与把原理图相同的图形符号画在⼀起，并⽤点画线框上，其⽂字符号以及接线端⼦的编号应与原理图中的标注⼀致，以便对照检查接线。

接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可⽤连续线和中断线来表⽰。

凡导线⾛向相同的可以合并⽤线束来表⽰，到达接线端⼦板或电器元件的连接点时再分别画出。

在⽤线束表⽰导线组、电缆等时可⽤加粗的线条表⽰，在不引起误解的情况下也可采⽤部分加粗。

另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。

接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引⼊端开始，经开关、线路、到⽤电设备；⼆次回路阅读也要从电源出发，按照元器件的顺序依次分析。

电气原理图识读方法和步骤首先要有肯定的电气基础学问，熟悉基本的元件符号，常见的电气元件并了解其工作原理。

识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。

还要看回路中应当有哪些闭锁条件，各个设备在图中起到的作用。

有了这些熟悉之后，在通过二次回路看是如何实现的。

看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的协作、规律关系，看完线圈看接点，接点连成一条线。

有些电气图虽然不算太简单，但假如不从电路原理上把握其连线规律，诊断线路故障就比较困难，所以要顺当修好常用电气设备，就必需读懂和把握电气图，尤其是初学者，更要学会识读电气图。

对于各类电气图的识读，通常有以下几种基本识图方法。

1）结合电工、电子技术基础学问看图在实际生产的各个领域中，全部电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。

因此，要想快速、精确地看懂电气图，必需具备肯定的电工、电子技术学问。

例如三相笼型异步电动机的正转和反转掌握，就利用了电动机的旋转方向由三相电源的相序来打算的原理，用倒顺开关或两个接触器进行切换，转变输入电动机的电源相序，从而转变电动机的旋转方向。

2）结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种掌握开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。

因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。

3）结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。

如何看懂电气图纸1、详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2、看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3、看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

其次，按照先看主电路，再看辅助电路的顺序进行看图。

看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。

看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。

通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。

同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

4、电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。

读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

配电盘(屏)内、外电路相互连接必须通过接线端子板。

一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。

因此，看接线图时，要把配电盘(屏)内、外的电路走向搞清楚，就必须注意搞清端子板的接线情况。

电气识图的步骤和方法-老鬼blog（记于淮北相山）一、看电气图的一般步骤1．详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2．看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3．看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

其次，按照先看主电路，再看辅助电路的顺序进行看图。

看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。

看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。

通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。

同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

4．电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。

读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

配电盘(屏)内、外电路相互连接必须通过接线端子板。

一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。

电气接线图怎么看?电气接线图识读方法和步骤1.首先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是一样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。

3.接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。

同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。

4.通过对比接线图和原理图，还能发现设计遗漏和错误捏。

（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。

接线图目的是指导我们接线安装、方便日后维护、快速查找故障。

怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。

看懂接线图先得了解接线图的绘制规则和内容。

接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。

所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。

接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。

凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。

在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。

另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。

接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。

电气图纸制图规范及电气图纸的识读方法（一）前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。

第一篇共计九个章节介绍。

一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

【史上最全】—电气原理图、接线图识读方法及画图技巧识图方法电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。

另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。

本文主要谈电力电气图的识读。

电力电气图分一次回路图、二次回路图。

一次回路图表示一次电气设备(主设备)连接顺序。

一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。

为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。

表示二次设备之间连接顺序的电气图称二次回路图。

一、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。

1．系统原理图(方框图)用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。

2．电路原理图电路原理图又分为集中式、展开式两种。

集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。

识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。

展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。

展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或相序；W、V、U继电器的电流、电压线圈及触点采用相同的文字。

展开式电路图中对每个独立回路，交流按．先交流后直流，由上直流按继电器动作顺序依次排列。

识读展开式电路图时，对照每一回路右侧的文字说明，而下，由左至右逐行识读。

集中式、展开式电路图互相补充、互相对照来识读更易理解。

3．安装接线图安装图中各元件图形、是现场维修中不可缺少的重要资料。

安装接线图是以电路原理为依据绘制而成，位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。

绘制、识读电气原理图的原则在绘制、识读电气掌握线路原理图时应遵循以下原则：1、原理图一般分电源电路、主电路、掌握电路、信号电路及照明电路。

1）电源电路画成水平线，三相沟通电源相序L1、L2、L3由上而下依次排列画出，中线N和爱护地线PE画在相线之下。

直流电源则正端在上，负端在下画出。

电源开关要水平画出。

2）主电路是指受电的动力装置及爱护电器，它通过的是电动机的工作电流，电流较大。

主电路要垂直电源电路画在原理图的左侧。

3）掌握电路是指掌握主电路工作状态的电路。

信号电路是指显示主电路工作状态的电路。

照明电路是指实现机床设备局部照明的电路。

这些电路通过的电流都较小，画原理图时，掌握电路、信号电路、照明电路要跨接在两相电源线之间，依次垂直画在主电路的右侧，且电路中的耗能元件(如接触器和断电器的线圈、信号灯、照明灯等)要画在电路的下方，而电器的触头画在耗能元件的上方。

4）点动掌握线路中，三相沟通电源线L1、L2、L3依次水平地画在图的上方，电源开关QS水平画出；由熔断器FU、接触器KM的三对主触头和电动机M组成的主电路垂直电源。

线画在图的左侧；由启动按钮SB、接触器线圈KM组成的掌握电路跨接在L1、L2两相电源线之间，垂直画在主电路的右侧，且耗能元件KM的线圈画在电路的下方，启动按钮SB则画在上方。

图中没有特地的信号电路和照明电路。

2、原理图中，各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出。

分析原理时，应从触头的常态位置动身。

3、原理图中，各电器元件不画实际的形状图，而采纳国家规定的统一国标符号画出。

4、原理图中，同一电器的各元件不按它们的实际位置画在一起，而是按其在线路中所起作用分画在不同电路中，但它们的动作却是相互关联的，必需标以相同的文字符号。

接触器KM的线圈画在掌握电路中，而三对常开主触头则画在主电路中。

若线圈得电。

主触头随即动作，因此均须标以相同的文字符号KM，来表示它们属于同一个接触器的元件。
