中考物理专题电磁学专题训练电磁转换

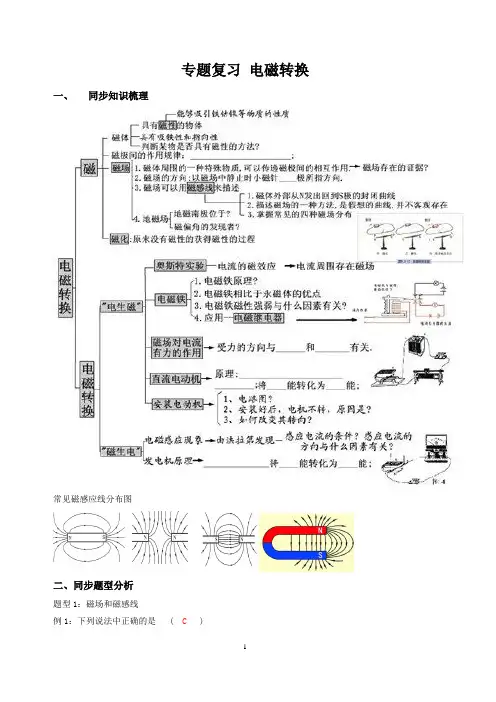

专题复习电磁转换一、同步知识梳理常见磁感应线分布图二、同步题型分析题型1：磁场和磁感线例1：下列说法中正确的是 ( C )A. 磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟B. 磁体周围的磁感线从磁体的 S极出来，回到磁体的N极，构成闭合曲线C. 磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反D. 磁感线分布越密的地方，其磁场越弱例2：小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是 ( C )例3：请画出如图中磁感线的方向，并标出小磁针的N，S极例4：在地球表面的某位置，发现能自由转动的小磁针静止时沿竖直方向，且s极向下，则该位置（C）A．赤道附近B．地理北极附近C．地理南极附近D．无法确定例5：下列器材中没有用到磁性材料的是（D）A．录音机中使用的录音带B．计算机中的存储软盘C．CD、VCD D．DVD播放器中使用的光碟题型2：电生磁例1：小磁计放在两通电螺线管之间，静止时处于如图所示的位置，请完成螺线管B的绕线，并标出电流的方向．例2：如图所示，电磁铁左边有一条形磁铁，右边有一根软铁棒，闭合开关S时，下列说法正确的是（ B ）A.若条形磁铁被吸引，可判断b 端为电源负极B.若条形磁铁被排斥，可判断a 端为电源正极C.若软铁棒被吸引，可断定a 端为电源负极D.若软铁棒被吸引，可断定b 端为电源负极例3：(1)标出各通电螺线管的电流方向。

(2)根据图中给出的条件画出螺线管的绕线。

题型3：磁场对电流的作用例1：小明安装好的直流电动机模型，可接通电源，线圈中有电流时，电动机不转动，不可能造成这一现象的原因是 ( C )A ．线圈刚好在平衡位置B ．轴受到的摩擦力太大了C ．电源的正、负极接所反了D ．电源电压太大了题型4：电磁感应例1：如图所示为“探究感应电流产生条件”的实验装置．以下说法正确的是 ( C )A ．让导线ab 在磁场中静止，蹄形磁体的磁性越强，灵敏电流计指针偏转角度越大B ．用匝数较多的线圈代替单根导线ab 且使线圈在磁场中静止，炙敏电流计指针偏转角度增大C. 蹄形磁体固定不动．当导线ab 沿水平方向左右运动时，灵敏电流计指针会发生偏转D ．蹄形磁体固定不动，当导线ab 沿竖直方向运动时，灵敏电流计指针会发生偏转NS NSS NNS例2：关于如图所示的甲、乙两图，下列说法正确的是（B）A．甲图把电能转化为机械能B．乙图把电能转化为机械能C．电动机是利用甲图的原理制成的D．发电机是利用乙图的原理制成的甲图乙图例3：如图所示的小电器中，应用电磁感应原理工作的是（ B ）三、课堂达标检测检测题1：物理学中用光线来描述光的传播路径，用磁感线来描述磁场，以下说法正确的是( C ) A.光线是真实存在的 B．磁感线是真实存在的C.光作为一种电磁波是真实存在的 D．磁感线描述的磁场不是真实第3题检测题2：将钢棒的一端靠近磁针的N极时，所看到的现象如图所示，则下列说法中正确的是（ D） A．钢棒具有磁性，且A端为S极 B．钢棒具有磁性，且A端为N极C．钢棒无磁性 D．不能确定钢棒是否有磁性检测题3：根据图中已标明的磁极，画出A点磁感线的方向并在括号标出另一磁极的名称．检测题4：电动机是一种高效率、低污染的动力设备，下面四幅实验装置图中，属于电动机原理模型的是 ( C )检测题5：以下哪种物理现象的发现和利用，实现了电能大规模生产，使人们从蒸汽时代进入电气时代（A）A．电磁感应现象B．电流通过导体发热C．电流的磁效应D．通电线圈在磁场中会转动检测题6：下列电气设备中利用电磁感应现象原理工作的是（B） A．电烙铁B．发电机C．电动机D．电磁起重机检测题7：在如图所示的装置中，要使电流表有电流通过的可行办法是 ( B )A.闭合开关S，使导体ab竖直向上移动B.闭合开关S，使导体ab水平向外移动C.闭合开关S，使导体ab水平向右移动D.断开开关S，使导体ab斜向后移动检测题8：英国物理学家法拉第经过10年不懈的努力，发现了电磁感应现象，图中所示的四个实验中，表示这一重大发现的是（C）检测题9：如图所示，电磁铁B通电后，悬挂软铁块A的弹簧被拉长，当滑动变阻器的滑片P向左移动时，弹簧的长度和电流表的示数的变化情况是( C )A.弹簧被拉得更长，电流表的示数变小B.弹簧缩短，电流的表示数变大C.弹簧缩短，电流的表示数变小D.弹簧被拉得更长，电流表的示数变大检测10：关于如图所示电与磁部分四幅图的分析，其中正确的是（C）一、专题精讲题型一：电生磁例1：某同学利用如图所示装置研究磁与电的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论。

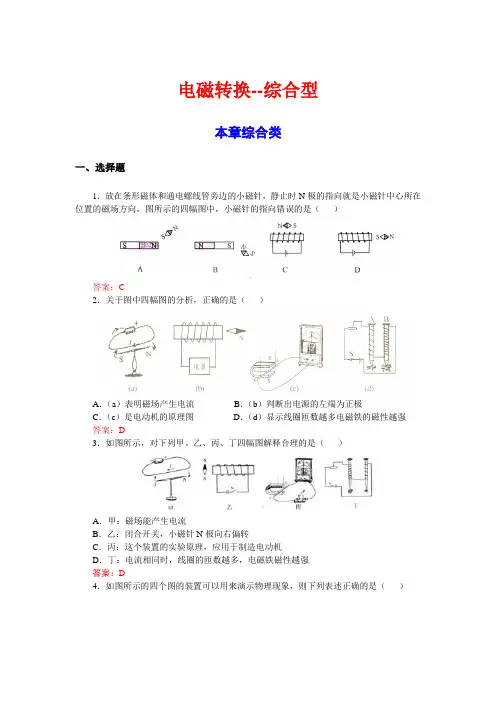

电磁转换--综合型本章综合类一、选择题1．放在条形磁体和通电螺线管旁边的小磁针，静止时N极的指向就是小磁针中心所在位置的磁场方向，图所示的四幅图中，小磁针的指向错误的是（）答案：C2．关于图中四幅图的分析，正确的是（）A．（a）表明磁场产生电流B．（b）判断出电源的左端为正极C．（c）是电动机的原理图D．（d）显示线圈匝数越多电磁铁的磁性越强答案：D3．如图所示，对下列甲、乙、丙、丁四幅图解释合理的是（）A．甲：磁场能产生电流B．乙：闭合开关，小磁针N极向右偏转C．丙：这个装置的实验原理，应用于制造电动机D．丁：电流相同时，线圈的匝数越多，电磁铁磁性越强答案：D4．如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（）甲乙丙丁A．图甲可用来演示电磁感应现象B．图乙可用来演示磁场对电流的作用C．图丙可用来演示电流的磁效应D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系答案：C5．有关电和磁的说法正确的是（）A. 两个条形磁铁靠近时一定会会相互排斥B．指南针静止时它的北极总是指向地理的南极C．电磁铁磁性强弱可以用改变电流大小来控制D．直流电动机转动方向不能由电流方向来控制答案：C6．下列关于发现电磁感应现象的科学家和由这一现象产生的划时代的发明，对应关系正确的是（）A．爱迪生——白炽灯B．贝尔——电话C．奥斯特——电动机D．法拉第——发电机答案：D7．关于磁体和磁场，以下说法中错误的是（）A．悬挂起来的小磁针静止时，小磁针的北极指向地理的北极附近B．铁、铜、铝等金属材料都能够被磁化C．磁体之间的相互作用力是通过磁场而发生的D．通电导体周围一定存在磁场答案：B8．下列说法正确的是（）A．磁感线是磁体周围实际存在的一种曲线B．发电机是根据电磁感应原理制成的C．电动机是把机械能转化成电能的设备D．地磁的南、北极与地理的南、北极是一致的答案：B9．如图所示，在蹄形磁体的磁场中放置一根与螺线管连接的导体棒ab，当ab棒水平向右运动时，小磁针N极转至右边．可使如图所示位置的小磁针N极转至左边的操作是图中的答案：A10．下列说法中正确的是（）A．在电磁感应现象中，机械能转化为电能B．法拉第最先发现电磁感应现象，电动机就是根据电磁感应现象制成的C．电磁铁的磁性强弱与电流大小、电流方向和线圈匝数都有关D．通电导线在磁场中的受力方向只跟磁感线的方向有关，而与电流的方向无关答案：A11．对如图所示四幅图中涉及的物理知识及相应解释合理的是（）A．磁场能产生电流B．麦克风（动圈式话筒）应用了磁场对电流的作用C．闭合开关，小磁针N极向右偏转D．线圈匝数一定时，通过电磁铁的电流越大，电磁铁磁性越弱答案：C12．下列说法中错误的是（）A．电铃是利用电流的磁效应来工作的B．奥斯特实验说明通电导线周围存在磁场C．发电机是利用通电线圈在磁场中受力转动的原理制成的D．电动机是把电能转化为机械能的装置答案：C13．下列说法错误．．的是（）A．电磁铁是利用电流的磁效应来工作的B．电铃是利用电流的热效应来工作的C．发电机是根据电磁感应现象制成的D．磁带是利用磁性材料记录信息的答案:B14．下列关于电磁现象的说法中正确的是（）A．电磁铁的磁性强弱只与线圈的匝数有关B．扬声器与话筒都是把声信号转变为电信号的装置C．感应电流的方向只与导体切割磁感线的方向有关D．电动机是把电能转化为机械能的机器答案:D15．关于电磁现象，下列说法中正确的是（）A．通电螺线管能够产生磁场B．电动机能够把电能转化为机械能C．改变电磁铁线圈的匝数，电磁铁的磁性强弱就会改变D．导体在磁场中做切割磁感线运动时，导体中就会产生感应电流答案：AB16．下列说法正确的是（）A．电动机是根据通电线圈在磁场中受力而转动的原理制成的B．电动机可将机械能转化为电能C．常用发电机是根据电磁感应原理制成的D．常用发电机可将电能转化为其他形式的能答案：AC17．下列说法中正确的是（）A．磁场和磁感线都是真实存在的B．电动机工作时是将电能转化为动能C．扬声器、电磁继电器、电铃都应用了电磁铁D．磁极间的相互作用是通过磁场发生的答案：BCD18．对下列两幅图的认识正确的是（）A．图甲中，通电螺线管的右端是S极B．图甲中，只调换电源的正负极，通电螺线管的磁场方向不变C．图乙中，实验研究的是电磁感应现象D．图乙中，只调换磁体的N、S极，电流表指什偏转方向不变答案：C19．对下列四幅图阐述合理的是（）A．A图：磁场能产生电流B．B图：闭合开关，通电导体在磁场中受到力C．C图：闭合开关，导体棒在磁场中受到力D．D图：微波炉利用电流的热效应工作答案：B20．下列说法正确的是（）A．电动机的发明，实现了机械能向电能的大规模转化B．发电机是利用通电线圈在磁场中受力转动的原理制成的C．电铃是利用电流的磁效应来工作的D．奥斯特实验说明利用磁场可以产生电流答案：C21．如图所示的实验装置，可以用来A．研究感应电流的方向与磁场方向的关系B．研究发电机的工作原理C．研究通电导体在磁场中所受的力与什么因素有关D．研究电磁铁的磁性与什么因素有关答案：C二、填空题22．如下左图所示，由通电螺线管附近小磁针静止时N极的指向可知：电源的左端是电源的_______极。

.a b b 甲 乙 16．电磁转换一、磁体与磁场1.如图水平桌面上有一静止的铁块,当一条形磁铁沿竖直方向逐渐靠近铁块时,铁块对桌面的压力将变.2.根据图所示的磁感线方向,可以判断a 为极,b 为极,小磁针上端为极.3如图所示的是用来描绘某—磁体周围磁场的部分磁感线,由磁感线的分布特点可知,a 点的磁场比b点的磁场 <选填"强〞或"弱〞>；若在b 点放置一个可自由转动的小磁针,则小磁针静止时,其N 极指向处.4.如图所示,有两根外形完全相同的棒a 和b.如果按图甲那样,用手拿a,则b 不会掉下；若按图乙那样,用手拿b,则不能吸a,这说明[ ] A．a 有磁性,b 没有磁性 B．a 没有磁性,b 有磁性 C．a、b 都没有磁性 D．a、b 都有磁性5．一颗铁质的小螺丝掉入细小狭长的小洞中,使用下列方案不能取出小螺丝的[ ]6．小明用水平放置的一根条形磁针的一端吸起一根较小的铁钉,如图所示,若他用一根同样的条形磁铁的S 极与原来的磁铁N 极靠近合并时,将看到的现象是[ ]A．铁钉将落下B．铁钉的尖端被吸向右端磁铁C．铁钉的尖端被向左端磁铁 D．铁钉被吸得更牢7.如图所示,一只小磁针自A点开始沿圆形轨迹绕条形磁铁缓慢移动一周又回到A点的过程中,小磁针绕自身的转轴转动的圈数为[ ]A．1圈B．2圈C．3圈D．4圈8. 如图所示,磁铁吸住两根铁钉的一端,那么这两根铁钉的另一端将[ ]A．互相吸引,如图甲B．互相排斥,如图乙C．既不吸引也不排斥,如图丙 D．以上三种情况都有可能9．物理研究中常常用到"控制变量法〞、"等效替代法〞、"模型法〞、"类比法〞等方法,下面是初中物理中的几个研究实例：①研究一个物体受几个力的作用时,引入合力的概念； ②用光线表示光的传播方向；③研究电流时把它与水流相比；④利用磁感线来描述磁场.上述几个实例中,采用了相同研究方法的是[ ]A．①③ B．②③ C．②④D．①④10．如图所示,在水平地面上的磁体上方,有挂在弹簧测力计上的小磁体〔下部N 极〕．小辉提着弹簧测力计向右缓慢移动,挂在弹簧测力计上的小磁体下端,沿图示水平路线从A 缓慢移到B ．则图乙中能反映弹簧测力计示数F 随位置变化的是[ ]11．磁铁都有两极,小敏想用实验证明,断磁铁A、B 端必有磁极.设计了如图四个方案,并进行了实验操作.其中的现象不可能观察到的是[ ]A.甲和乙B.乙和丙、C.丙和丁D.丁和甲12.如图所示,一铁块放在水平地面上,请画出当条形磁铁靠近铁块时,铁块所受摩擦力的示意图.〔图中已标出摩擦力的作用点〕13.图中小磁针静止在地球赤道正上方,请标出此时磁针的N 、S 极．14. 小明在一个圆纸盒里放一个条形磁体,盒外放了一些小磁针,磁针N 极〔箭头表示 〕的指向如图所示.请你画出圆纸盒里磁体的位置并标出N、S 极.一4题 一1题 一2题 一3题 N S NS 一6题 一7题 一8题A B C D 甲 A B 乙 C D二2题 15. 某小组研究扬声器结构时,发现扬声器中有一个环形磁体,他们不知道环形磁体的磁极分布情况,于是几位同学提出了以下三种猜想：猜想1：磁极呈横向分布〔例如图甲,左侧为N 极,右侧为S 极〕．猜想2：磁极呈轴向分布〔例如图乙,上面为N 极,下面为S 极〕．猜想3：磁极呈上中下分布〔例如图丙,上下面为N 极,中部为S 极〕．〔1〕根据所学知识,他们经过讨论,断定猜想3是错误的．你认为他们判断的依据是．〔2〕为了验证其他猜想,他们用细线将环形磁体水平悬挂起来〔如图丁所示〕,结果观察到磁体在任意位置都能保持静止．这说明猜想是错误的．〔3〕请设计一个简单实验,验证剩下的一个猜想是否正确,简述你的实验方案．主要器材：；简要做法：；如何判断：．16．小敏设计了如图所示的实验.在桌子边上放一条形磁铁,用细线系一回形针缠在桌边适当位置的石头上,使回形针由于被磁铁吸引而与磁铁保持一段距离.将被探究的物体放入回形针与条形磁铁之间,如果出现现象,说明该物质是能阻断磁场的.小敏想探究的问题是.二、电流的磁场：1.如图所示是温度自动报警器,当温度达到℃时,电铃发声报警,此时电磁铁的左端是极．2.家庭电路中"超负荷〞是指电路中过大.出现上述情况时,电路中的熔断器或空气开关会自动切断电路.熔断器中的熔丝熔断的原理是电流的效应.如图是空气开关的原理图,它切断电路则是利用了电流的效应.3.如图所示为水位报警装置原理图,其中A 、B 为两个金属杆．当水位达到或超过警戒线时,绿灯、红灯和电铃的工作状态分别是绿灯 ______ ,红灯 ______ ,电铃 ______ ．4.图中的条形磁铁置于水平桌面上,电磁铁与其在同一水平面上,左端固定并保持水平,当电路中滑动变阻器滑片P 逐渐向上移动时,电磁铁的磁性,在此过程中条形磁铁受到的摩擦力的方向.5.如图所示是简易压力传感器的原理图,弹簧甲连接在A 、B 两绝缘板之间,B 板固定,滑动变阻器R 的滑片P 与A 板相连,并可随A 板一起运动.弹簧乙下端挂有一永磁体,永磁体正下方有一电磁铁,E 为电源,R 0为定值电阻.开关S 闭合,电路接通后,电压表示数为U 1,弹簧乙的总长度为l 1；当用力F向下压弹簧甲后,电压表示数为U 2,弹簧乙的总长度为l 2,则U 1U 2,l 1l 2 <以上两空均选填"＞〞、"＜〞、"＝〞>.6.两根平行导线通电后,会出现如图〔甲〕所示的现象〔图中箭头表示电流方向,实线、虚线分别表示导线通电前、后的位置〕．由此可以推断：在图〔乙〕所示的电路中,当开关S 闭合时,长度会 ______ 〔选填"变长〞或"变短〞,不考虑摩擦力〕,你判断的依据是：______ ；若螺线管的右端是N 极,则电源右端是 ______ 极．7. 根据通电螺线管周围存在磁场<如图甲>的实验事实,某同学对地磁场产生的原因提出了一个假说：地磁场是由绕地球的环形电流引起的.下图乙中符合他假说的模型是[ ]8．如图是拍摄机动车辆闯红灯的工作原理示意图.光控开关接收到红灯发出的光会自动闭合,压力开关受到机动车的压力会闭合,摄像系统在电路接通时可自动拍摄违章车辆.下列有关说法正确的是[ ]S铁块 一16题 一13题 一14题 一15题 一12题 二1题 二3题 二4题 二6题 二5题钥匙孔 ● ● 二16题 A．只要光控开关接收到红光,摄像系统就会自动拍摄 B．机动车只要驶过埋有压力开关的路口,摄像系统就会自动拍摄 C．只有光控开关和压力开关都闭合时,摄像系统才会自动拍摄 D．若将光控开关和压力开关并联,也能起到相同的作用 9．如图是"追风者〞磁悬浮列车悬浮原理的示意图．该列车通过磁体之间的相互作用,悬浮在轨道上方,以提高运行速度,这里的相互作用是指[ ] A.异名磁极相互吸引 B.同名磁极相互吸引 C.异名磁极相互排斥 D.同名磁极相互排斥 10.如图所示,请按要求连接电路,使得开关S 闭合后,两个通电螺线管相互吸引；标出小磁针静止时的N 极． 11．如图,小磁针涂黑端为N 极,请根据已知条件,请在图中标出螺线管的磁极、电源的"+〞、 "—〞极、画出螺线管线圈的绕法., 12．汽车启动时,需将钥匙插入钥匙孔内并旋转〔相当于闭合开关〕,请你用笔画线代替导线将轿车的启动原理图连接完整. 13．如图是利用太阳能给LED 路灯供电的自动控制电路的原理示意图.其中,R 是光敏电阻,光敏电阻的阻值R 随光照度的增强而减小.白天,通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚,当光照度小于一定值时,通过蓄电池与LED 回路,路灯开始工作.请用笔画线将电路原理图连接完整,使工作电路能正常工作<与触点的接线只能接在静触点上,图中已给出静触点D 、E 、F 、G 的四根引线；连线不能交叉> 14.超市里的电梯,有人乘时运行较快,无人乘时为了节能运行较慢.利用电磁继电器可以设计这样的电路,请按照要求用笔画线代替导线将图中的控制电路和工作电路连接完整.其中R1是压敏电阻〔受到压力时阻值较小,不受压力时阻值很大〕,R 2是限流电阻〔串联在电路中可减小电路中的电流〕. 15. 为判断短跑比赛是否抢跑,某兴趣小组设计了如图"抢跑自动指示〞电路．其工作原理是：当运动员蹲在起跑器上后,先闭合S；发令时闭合S 1,发令指示灯亮；运动员起跑后,装在起跑器上的压敏电阻R 0因受到压力减小,其电阻改变,电磁铁线圈中的电流明显变大,S 2被吸引而闭合,起跑器指示灯亮．若起跑器指示灯比发令指示灯先亮,表示运动员抢跑． 〔1〕当S 1处于断开状态时,闭合S,若压敏电阻阻值变小,电磁铁的磁性强弱如何变化？ ______ 〔2〕压敏电阻通常有两种类型：A．阻值随压力增大而增大； B．阻值随压力增大而减小．则该模型的压敏电阻应选择哪种类型,结合电路简要说明理由． ______． 16.某兴趣小组同学对汽车会"说话的〞转向指示灯很感兴趣,设计了如图所示的汽车转向指示灯电路模型,接通相应指示灯后,该指示灯会亮、暗〔微弱发光〕交替闪烁发光．R0为定值电阻,电磁铁线圈与衔铁的阻值忽略不计． 〔1〕若让左转、右转指示灯同时工作,转向开关应与触点 ______ 接通．〔选填"1和2〞、"2和3〞、"3和4〞或"4和5〞〕 〔2〕转向开关与触点3接触的瞬间,电磁铁 ______ 〔选填"具有〞或"不具有〞〕磁性． 〔3〕根据电路图写出该指示灯能自动进行亮暗交替闪烁发光的工作原理． ____ __ ． 17．物理学中常用磁感线来形象地描述磁场,用磁感应强度〔用字母B 表示〕来描述磁场的强弱,它的国际单位是特斯拉〔符号是T 〕,磁感应强度B 越大表明磁场越强；B=0表明没有磁场．有一种电阻,它的大小随磁场强弱的变化而变化,这种电阻叫做磁敏电阻,图1所示是某磁敏电阻R 的阻值随磁感应强度B 变化的图象．为了研究某磁敏电阻R 的性质,小刚设计了如图2所示的电路进行实验,请解答下列问题：二9题 二8题 10题二15题 二12题 题二15题 二11题 二13题 M 电源 R 2 R 1 二14题A B C D 〔1〕当S 1断开,S 2闭合时,电压表的示数为3V,则此时电流表的示数为A ．〔2〕只闭合S 1,通电螺线管的左端为极；闭合S 1和S 2,移动两个滑动变阻器的滑片,当电流表示数为0.04A 时,电压表的示数为6V,由图象可得,此时该磁敏电阻所在位置的磁感应强度为T ．〔3〕实验中小刚将电路中左电路电源的正负极对调,发现乙电路中电压表和电流表的示数不变,这表明：该磁敏电阻的阻值与磁场的无关．〔4〕实验中小刚通过改变滑动变阻器连入电路中的阻值来改变磁敏电阻所在位置的磁感应强度,请你再提供一种改变磁感应强度的方法．18.图甲是由"控制电路〞和"工作电路〞两部分组成的光控电路."控制电路〞由光敏电阻R 、磁控开关L、定值电阻R 0、电源U 1等组成,当线圈中的电流大于或等于20mA时,磁控开关的磁性弹片相互吸合."工作电路〞由工作电源U 2〔U 2 = 20V〕、发热电阻R 1〔R 1= 5Ω〕和R 2〔R 2 =15Ω〕组成.问：〔1〕当"控制电路〞中的电流小于20mA时,"工作电路〞中的R 1两端的电压是V,它消耗的功率是W.〔2〕当"控制电路〞中的电流等于30mA时,"工作电路〞中R 1两端的电压是V.〔3〕已知光敏电阻R 的阻值随照射在光敏电阻上的光强E 〔表示光照射的强弱的物理量,单位cd〕之间的变化关系如图乙所示.如果照射在光敏电阻R 上的光强变,则光敏电阻R 的阻值增大,磁控开关产生的磁性将〔选填"变强〞、"变弱〞或"不变〞〕.〔4〕如果"控制电路〞中的线圈阻值R L = 1Ω、R 0= 140Ω、U 1=3V,那么照射在光敏电阻上的光强在什么X 围内时,磁控开关的磁性弹片相互吸合？三、磁场对电流的作用 电动机：1.某通电直导体在磁场中受力作用的情况如图甲所示,则在图乙A、B、C、D 四图中通电直导体在磁场中受力作用的方向跟它相同的是[ ]2.如图所示,用两橡皮筋悬挂的金属棒AB 处于磁场中,金属棒两端连接着导线<导线对金属棒的作用力忽略不计>,当棒中通以由A 流向B 的电流时,金属棒静止,橡皮筋刚好处于松弛状态；现让电流由B 流向A,金属棒仍静止,请画出此时金属棒受力的示意图．3．直流电动机是利用 _ 的原理制成的.它把能转化为能.换向器的作用是当线圈转过______位置时,就能自动地改变线圈中的方向,使线圈可以不停地转动下去.如图是同学们安装过的直流电动机模型.〔1〕在某次安装直流电动机模型活动中,小孙、小金、小星各自把安装好的电动机接入电路,闭合开关线圈均不转.若小孙用手轻轻一推转子,线圈就转动起来,则她的线圈不转的原因是；若小金用手轻轻把电刷〔铜片〕弯曲一下,线圈就转动起来,则她的线圈不转的原因是；若小星在原磁体上加一块磁体,线圈就转动起来,则她的线圈不转的原因是.〔2〕线圈正常转动后,若把电源的两极对调一下,观察到线圈转动的_发生变化；若改变线圈中的电流大小,观察到线圈转动的发生变化.〔3〕许多家用电器用到电动机,请你列举一种装有电动机的家用电器的名称是.4.小星同学为自家的洗浴电热水器设计了一个自动控制装置,如图所示．R 1是一个热敏电阻〔置于热水器水中〕,其阻值随温度的变化关系如表1所示．表2是这个电热水器的铭牌．已知继电器线圈电阻R 2为10Ω,左边电源的电压U 0为6V 不变．当继电器线圈R 2中的电流增大到某一数值时,继电器的衔铁被吸下,电热水器电路断开；当继电器线圈中的电流减小到某一数值时,继电器的衔铁被释放,电热水器电路闭合,开始工作．请解答：〔1〕正常工作时,电热水器的电阻是多少？ 〔2〕分析表I,热敏电阻的阻值随温度如何变化？ 〔3〕若电热水器内的水温控制在30～60℃之间,温度t ／℃ 10 20 30 40 50 60 70 80 90 电阻R ／Ω 60 42 30 20 15 10 8 6 5 型号 FED-H50 额定电压 交流220V 最大水量 50kg 频率 50Hz 额定内压 0.75MPa 额定功率 2000W 三3题 甲 三1题 乙 表1 甲 乙 表2三2题 图1 图2四3题甲 A B C D求衔铁被吸下、电热水器电路被断开时,继电器线圈中的电流是多少？〔4〕电热水器正常工作时,将整箱水从30℃加热到60℃需要多长时间？5. 小明设计了一种"自动限重器〞,如图甲所示.该装置由控制电路和工作电路组成,其主要元件有电磁继电器、货物装载机〔实质是电动机〕、压敏电阻R 1和滑动变阻器R 2等.压敏电阻R 1的阻值随压力F 变化的关系如图〔乙〕所示.当货架承受的压力达到限定值,电磁继电器会自动控制货物装载机停止向货架上摆放物品.已知控制电路的电源电压U＝6V,电磁继电器线圈的阻值忽略不计.请你解答下列问题：〔1〕由图〔乙〕中的图象可知,随着压力F 的增大,压敏电阻R 1的阻值将. 〔2〕用笔画线代替导线将图〔甲〕的电路连接完整.〔3〕随着控制电路电流的增大,电磁铁的磁性 将_________,当电磁继电器线圈中的电流大小为30mA 时,衔铁被吸下.若货架能承受的最大压力为800N,则所选滑动变阻器R 2的最大阻值至少为Ω. 四、电磁感应 发电机：1．为了防止中考考试作弊,监考人员利用手持式金属探测器对考生进行检查如图所示,当靠近金属物体时,在金属导体中就会产生涡电流〔感应电流〕,探测器出警报．这种现象叫做 ______ 现象．下例物体中______ 〔填名称〕也是利用这个原理制成的〔A ．动圈式话筒 B ．电磁铁 C ．电铃 D ．电动机〕．2．电动机和发电机在构造上差异不大,一个玩具电动机,像图a 那样接上电源会转动,像图b 那样让其转动起来,可以使小灯泡发光.图b 中利用的工作原理是.图a 中玩具电动机工作时主要的能的转化情况是 .若相同时间内,图〔a〕电池提供的电能与图〔b〕灯泡消耗的电能相等,则图〔a〕获得的机械能将图〔b〕消耗的机械能〔选填"大于〞"等于〞"小于〞〕.3．小明同学在学习了"电与磁〞的知识后,突发奇想地制作了如图所示的"小实验〞.在实验中,小灯泡的亮度总比直接用该电池组给小灯泡供电暗,其主要原因是.小明的设计应用"电与磁〞的知识有：<1>；<2>.4.图甲为我国新型反潜巡逻机．机尾的"棍子〞叫做磁异探测器,它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流,从而发现潜艇的存在．图中能解释磁异探测器工作原理的是[ ]5.图中实验现象揭示的物理原理或规律与应用技术相对应中不正确的一组是[ ]7.如图四种设备的工作原理,有一个与其他三个明显不同,这个设备是[ ]8.为了防止中考作弊,监考人员利用手执式金属探测仪对考生进行检查．如图甲所示,当扫过金属物体时,在金属导体中就会产生涡电流,探测仪发出警报．下图能反应金属探测仪原理的是[ ]9.一次家庭探究活动中,小明把一个正在发光的灯泡放到U 形磁体中间,惊讶的发现了灯丝在晃动．关于这种现象,下列说法正确的是[ ]A.灯丝晃动是一种电磁感应现象B.灯丝晃动是内能转化成了机械能C.灯丝晃动是磁场对电流的作用 D.无法确定10.如图所示,小明同学做了一个小小直流电动机模型．同学们围着观看线圈的持续转动,一起分享着四2题 甲 A B C DA B C D四9题 四10题 四11题 A B C D 他的成果．同时其他没有做成功的同学提出了以下不同想法,你认为正确的是[ ]A.绕制线圈时,如果没有漆包线,可以用普通的铜导线代替B.线圈两端〔作为转轴〕的漆皮应全部刮去,这样才可持续转动C.线圈两端〔作为转轴〕的漆皮在同一侧刮去半周,这样才可持续转动D .此电动机模型是根据电磁感应的原理制成的11聪聪同学做了这样一个有趣的实验．如图所示,他们将盛有适量盐水的玻璃皿置于条型磁铁的正上方,在干电池的两端分别接上一根金属棒,并在其中一个金属棒上接上一个金属环．将金属环平放于液面上,另一根金属棒竖直插入盐水中央〔不接触金属环〕,再向盐水中撒入碎纸屑．闭合开关K 后,碎纸屑绕中央的金属棒沿相同方向转动起来,拿走磁体后碎纸屑停止转动．下列有关说法中正确的是[ ]A.纸屑转动说明通了电的盐水在磁场中受到了力的作用B.纸屑转动,说明盐水中产生了感应电流C.若将盐水换成纯净水做同样的实验,纸屑同样能够转动D.将电源正负极对调,闭合开关后碎纸屑仍然绕原来方向转动12．下列四幅图中,说明电动机工作原理的实验装置是[ ] 13.阅读下面材料：你肯定见过,风扇通电后的转速是由慢逐渐变快的.那么你猜在这个过程 中,通过风扇内电动机的电流会不会变化呢？如果转动中的风扇因为受到阻碍而停止,通过风扇内电动机的电流又会如何变化?会带来什么后果呢？如图,把一个玩具电动机、一个小灯泡和电池串联起来.接通电路后,电动机便开始由慢到快转动起来.这时我们会发现,刚通电时,电动机转速还较慢,灯泡最亮.而随着电动机转速变快,灯泡则逐渐变暗了.并且当电动机转得最快时,灯泡也最暗.为什么会这样呢？因为电动机的线圈在磁场中转动,会产生感应电流,而这个电流方向刚好和电路中原来的电流方向相反,相互抵消掉一部分.请你根据上述现象分析回答下列问题：〔1〕在图示的电路中,如果用手指捏住玩具电动机的转轴使其转动变慢最后完全停下来,灯泡的亮度将,通过电动机的电流将.〔2〕通过电动机的电流大小与有关.〔3〕家用电风扇的主要部分就是电动机.如果转动中的电风扇受到外物阻碍,〔如有衣服被吸到扇页上〕而无法转动,可能会导致火灾的发生.请你简要分析其中的原因.答：10．阅读短文,回答问题：巨磁电阻效应1988年阿尔贝·费尔和彼得·格林贝格尔发现,在铁、铬相间的三层复合膜电阻中〔如图甲〕,微弱的磁场可以导致电阻大小的急剧变化,这种现象被命名为"巨磁电阻效应〞．更多的实验发现,并非任意两种不同种金属相间的三层膜都具有"巨磁电阻效应〞．组成三层膜的两种金属中,有一种是铁、钴、镍这三种容易被磁化的金属中的一种,另一种是不易被磁化的其他金属,才可能产生"巨磁电阻效应〞．进一步研究表明,"巨磁电阻效应〞只发生在膜层的厚度为特定值时．用R 0表示未加磁场时的电阻,R 表示加入磁场后的电阻,科学家测得铁、铬组成的复合膜R 与R 0之比与膜层厚度d 〔三层膜厚度均相同〕的关系如乙图所示．1994年IBM 公司根据"巨磁电阻效应〞原理,利用铁、铬组成的复合膜研制出"新型读出磁头〞,将磁场对复合膜阻值的影响转换成电流的变化来读取信息．<1>以下两种金属组成的三层复合膜可能发生"巨磁电阻效应〞的是A．铜、银 B．铁、铜 C．铜、铝 D．铁、镍<2>对铁、铬组成的复合膜,当膜层厚度是2.2nm 时,这种复合膜电阻〔选填"具有〞或"不具有〞〕"巨磁电阻效应〞．<3>"新型读出磁头〞可以将微弱的_______信息转化为______信息〔4〕铁、铬组成的复合膜,发生"巨磁电阻效应〞时,其电阻R比未加磁场时的电阻R0〔选填"大〞或"小〞〕得多．〔5〕丙图是硬盘某区域磁记录的分布情况,其中1表示有磁区域,0表示无磁区域．将"新型读出磁头〞组成如图所示电路,当磁头从左向右匀速经过该区域过程中,电流表读数变化情况应是丁图中的_____．。

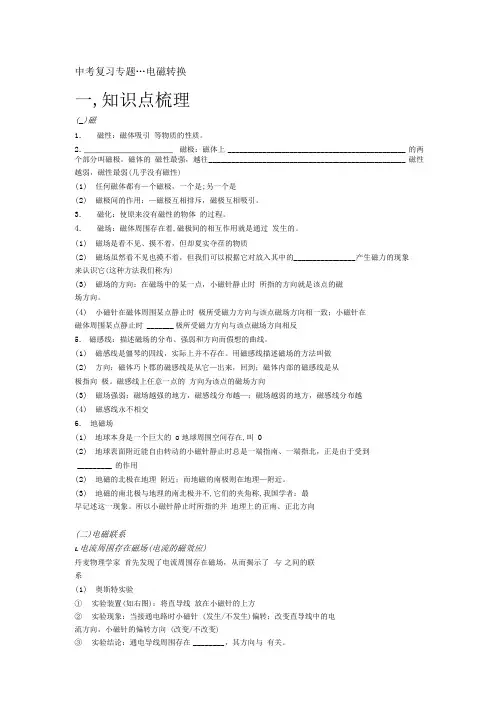

中考复习专题…电磁转换一,知识点梳理(_)磁1.磁性：磁体吸引等物质的性质。

2.___________________ 磁极：磁体上______________________________________________ 的两个部分叫磁极。

磁体的磁性最强，越往___________________________________________________ 磁性越弱，磁性最弱(几乎没有磁性)(1)任何磁体都有—个磁极，一个是;另一个是(2)磁极间的作用：—磁极互相排斥，磁极互相吸引。

3.磁化：使原来没有磁性的物体的过程。

4.磁场：磁体周围存在着,磁极间的相互作用就是通过发生的。

(1)磁场是看不见、摸不着，但却夏实夺荏的物质(2)磁场虽然看不见也摸不着，但我们可以根据它对放入其中的________________ 产生磁力的现象来认识它(这种方法我们称为)(3)磁场的方向：在磁场中的某一点，小磁针静止时所指的方向就是该点的磁场方向。

(4)小磁针在磁体周围某点静止时极所受磁力方向与该点磁场方向相一致；小磁针在磁体周围某点静止时 _______ 极所受磁力方向与该点磁场方向相反5.磁感线：描述磁场的分布、强弱和方向而假想的曲线。

(1)磁感线是僵琴的四线，实际上并不存在。

用磁感线描述磁场的方法叫做(2)方向：磁体巧卜郡的磁感线是从它—出来，回到；磁体内部的磁感线是从极指向极。

磁感线上任意一点的方向为该点的磁场方向(3)磁场强弱：磁场越强的地方，磁感线分布越—；磁场越弱的地方，磁感线分布越(4)磁感线永不相交6.地磁场(1)地球本身是一个巨大的o地球周围空间存在,叫0(2)地球表面附近能自由转动的小磁针静止时总是一端指南、一端指北，正是由于受到_________ 的作用(2)地磁的北极在地理附近；而地磁的南极则在地理—附近。

(3)地磁的南北极与地理的南北极并不,它们的夹角称,我国学者：最早记述这一现象。

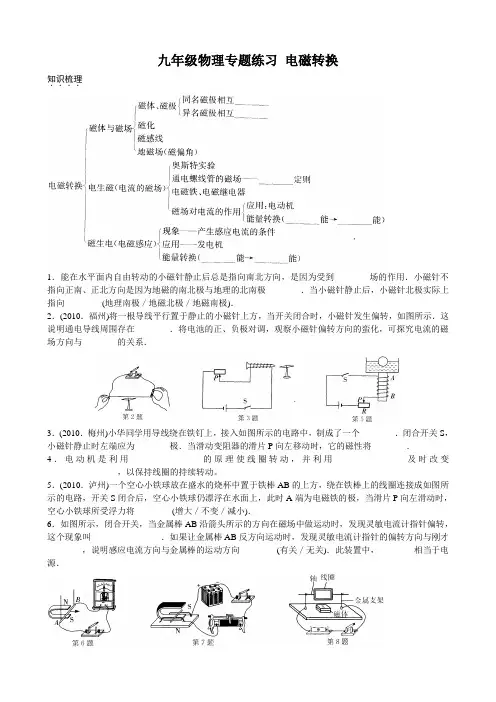

九年级物理专题练习电磁转换知识梳理．．．．1．能在水平面内自由转动的小磁针静止后总是指向南北方向，是因为受到________场的作用．小磁针不指向正南、正北方向是因为地磁的南北极与地理的北南极________．当小磁针静止后，小磁针北极实际上指向________ (地理南极／地磁北极／地磁南极)．2．(2010．福州)将一根导线平行置于静止的小磁针上方，当开关闭合时，小磁针发生偏转，如图所示．这说明通电导线周围存在________．将电池的正、负极对调，观察小磁针偏转方向的蛮化，可探究电流的磁场方向与________的关系．3．(2010．梅州)小华同学用导线绕在铁钉上，接入如图所示的电路中，制成了一个________．闭合开关S，小磁针静止时左端应为________极．当滑动变阻器的滑片P向左移动时，它的磁性将________．4．电动机是利用________________的原理使线圈转动，并利用________________及时改变________________，以保持线圈的持续转动。

5．(2010．泸州)一个空心小铁球放在盛水的烧杯中置于铁棒AB的上方，绕在铁棒上的线圈连接成如图所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的极，当滑片P向左滑动时，空心小铁球所受浮力将________ (增大／不变／减小)．6．如图所示，闭合开关，当金属棒AB沿箭头所示的方向在磁场中做运动时，发现灵敏电流计指针偏转，这个现象叫________________．如果让金属棒AB反方向运动时，发现灵敏电流计指针的偏转方向与刚才________，说明感应电流方向与金属棒的运动方向________ (有关／无关)．此装置中，________相当于电源．7．如图所示是探究磁场对电流作用的实验装置，开关闭合后，导体棒会运动，这说明________________________，导体棒的运动方向与________和________都有关系．8．(2010·潍坊)如图所示是某互助小组制作的一台简易电动机．用硬金属丝做两个支架，分别与电池的两极相连，用漆包线绕成一个矩形线圈，以线圈引线为轴．用小刀刮去轴一端的全部漆皮，另一端刮去半周漆皮将线圈放在支架上，磁体放在线圈下面．接通电源并用手轻推一下线圈，线圈就会不停地转动起来．请问：(1)推一下线圈的原因是：________________________________________________．(2)线圈不停转动的原因是：________________________________________________．(3)要使线圈的转动方向发生改变，请提出两个方案：①______________________________________；_______________________________。

专题训练14电磁转换考点指津本专题为电磁学，知识掌握基本要求：知道什么是磁极；了解磁体磁感线的分布；知道磁场的基本性质；会判断电磁铁的磁极；知道电磁铁的优点及应用；知道电动机和发电机的原理；了解电动机和发电机工作时的能量转化．中考命题热点：判断磁体的磁极；根据小磁针静止时N极指向确定磁场方向；知道改变电磁铁磁性强弱的方法；知道电磁铁的单间应用；识别发电机和电动机的结构装置图，说明发电机和电动机的工作原理及能量转化．一、选择题1、如图所示，将铁钉放在某矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿石具有（）Ａ．导电性Ｂ．磁性Ｃ．弹性势能Ｄ．隔热性2、在物理学史上，第一个利用如图所示实验，证实电流周围存在磁场的科学家是（）A．瓦特B．焦耳C．奥斯物D．法拉第3、最早发现电流周围存在磁场的科学家是（）A．牛顿 B．伽利略 C．奥斯特 D．安培4、物理学中用光线来描述光的传播路径，用磁感线来描述磁场，以下说法正确的是A．光线是真实存在的B．磁感线是真实存在的（）C．光作为一种电碰波是真实存在的D．磁感线描述的磁场不是真实存在的5、关于磁场的知识，以下说法正确的是（）A．任何物体在磁体或电流的作用下都会获得磁性B．磁感线是磁体发出的实际曲线C．奥斯特实验说明通电导线周围存在磁场D．地球的南北极与地磁场的南北极是重合的6、世界上第一个证实电与磁之间联系的物理事实是（）A、磁化现象B、地磁场的发现C、奥斯特实验D、电磁感应现象7、甲、乙两个磁极之间有一个小磁针，小磁针静止时的指向如图所示。

那么（）A．甲、乙都是N极 B．甲、乙都是S极C．甲是s极，乙是N极 D．甲是N极，乙是S极8、如图3所示，通电螺线管周围的小磁针静止时，小磁针N极指向不正确．．．的是（）A．a B．b C．c D．d9、如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如图所示的电流，请你想一想会发生的现象是（）A．通电螺线管仍保持静止不动B．通电螺线管能在任意位置静止C．通电螺线管转动，直至A端指向南，B端指向北D．通电螺线管转动，直至B端指向南，A端指向北10、1820年,安培在科学院的例会上做了一个小实验,引起与会科学家的极大兴趣。

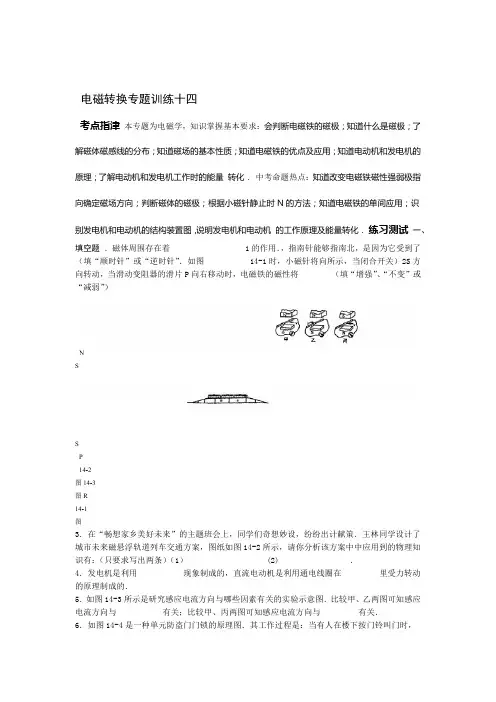

电磁转换专题训练十四考点指津本专题为电磁学，知识掌握基本要求：会判断电磁铁的磁极；知道什么是磁极；了解磁体磁感线的分布；知道磁场的基本性质；知道电磁铁的优点及应用；知道电动机和发电机的原理；了解电动机和发电机工作时的能量转化．中考命题热点：知道改变电磁铁磁性强弱极指向确定磁场方向；判断磁体的磁极；根据小磁针静止时N的方法；知道电磁铁的单间应用；识别发电机和电动机的结构装置图，说明发电机和电动机的工作原理及能量转化．练习测试一、填空题．磁体周围存在着 1的作用．，指南针能够指南北，是因为它受到了（填“顺时针”或“逆时针”．如图 14-1时，小磁针将向所示，当闭合开关）2S方向转动，当滑动变阻器的滑片P向右移动时，电磁铁的磁性将（填“增强”、“不变”或“减弱”）NSSP14-2图14-3图R14-1图3．在“畅想家乡美好未来”的主题班会上，同学们奇想妙设，纷纷出计献策．王林同学设计了城市未来磁悬浮轨道列车交通方案，图纸如图14-2所示，请你分析该方案中中应用到的物理知识有：（只要求写出两条）（1） (2) ．4．发电机是利用现象制成的，直流电动机是利用通电线圈在里受力转动的原理制成的．5．如图14-3所示是研究感应电流方向与哪些因素有关的实验示意图．比较甲、乙两图可知感应电流方向与有关；比较甲、丙两图可知感应电流方向与有关．6．如图14-4是一种单元防盗门门锁的原理图．其工作过程是：当有人在楼下按门铃叫门时，楼上的人闭合开关，门锁上的电磁铁通电衔铁，衔铁脱离门扣，这时来人拉开门，进入楼内．在关门时，开关是断开的，衔铁在作用下，合入门扣．在合入门14-4图能．扣的过程中能转化为二、选择题）（．下列说法正确的是7．A．电动机工作时将机械能转化成电能 B．话筒工作时将电能转化成机械能D．蓄电池不能将电能转化成化学能C．变压器是根据电磁感应原理制造的A端甲所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的．如图14-58B端的过程中，能表示测力计示数与水平位置关系的是如图14-5乙中的（）移到D C 甲 A B乙14-5图9．下列说法中符合实际的是（）极总是指向地球的北方S A.受地磁场的作用，静止的小磁针的 B.高层建筑物顶端装有避雷针 C.行驶的汽车刹车时，乘客会向后倾倒阳光下人们用近视眼镜取火D.端绕有一通电线圈，则10所示，在“山”字型铁芯的14-6．如图B ( ) 它的磁极位置端为．AAN极端为极，CS14-6图 C端为极端为极NAB．．C 端为BN两端均为CA．极，S极 CA．D ．端均为极．NB极，S端为．电动机是一种高效率、低污染的动力设备，下面四幅实验装置图中，对电动机有直接影11 ）响的是（把螺线管14-7所示，12．安培在科学院做了一个小实验，引起其他科学家的极大兴趣，如图( ) 沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是．通电螺线管仍保持在原来位置上静止A 端指向南，B端指向北AB．通电螺线管转动，直到端指向南端指向北，C．通电螺线管转动，直到AB D．通电螺线管能在任意位置静止14-8图14-7图）13．回顾所用的科学方法，下列说法不正确的是（将固体分子看成是一些用弹簧连接的小球，这是模型法A．发现导线太长而采取缠绕的方式从而制成滑动变阻器，这是利用了缺点列举法B．为观察玻璃瓶的形变，采取观察瓶塞上玻璃管中液面的变化，这是用了放大法C．由电生磁想到磁能否生电，这是一种控制变量法D．导体运动，请分析下述各种情况下导体中有感应电流产MD．如图1414-8（甲）、（乙）中，）生的是（导体沿纸面向左或向右运动A．在图甲中，MD 导体沿纸面向左或向右运动B．在图乙中，MD 导体垂直纸面向里或向外运动C．在图甲中，MD 导体垂直纸面向里或向外运动D．在图乙中，MD三、作图题极的指向如圆纸盒外放着一些小磁针，各磁针静止时N1．在一个圆纸盒里有一个条形磁体，、S极．图14-10所示，请在圆纸盒里画出磁体并标明它的N14-11图14-10图14-13图图14-12S极和导线中的电流方向．2．请标出图14-11中通电螺线管的N、.中两个通电螺线管相互吸引，画出这两个螺线管线圈的绕法3．如图14-12请在图中标明地N极和极，S所示，．4地球是一个大磁体，如图14-13图中标出了地磁场的 b两点处的小磁什并标出小磁针的南北极．a球表面的磁感线的方向，画出放在、四、实验与探究题中的电磁铁为一个中间有．5图14-14抽头的电磁铁的示意图，小明为了研究外形相同的电磁铁磁性的强弱与通14-14图电电流的大小及线圈匝数的关系．他做了如下实验，实验步骤为：，1（）先连接好如图（甲）所示的电路，调整滑动变阻器的滑片使电流表示数较小，记为I1．发现电磁铁吸引住大头针的数目较少；（2）调整滑动变阻器滑片使电流表的示数增大到I，发现电磁铁吸引住大头针的数目增加；（3）再按图（乙）所示的电路图连接好2电路，调整滑动变阻器的滑片使电流表的示数保持为I，发现电磁铁吸引住大头针的数目进2下一步增加；从以上实验我们得出的结论是：①．②．在实验步骤（3）中为什么要强调电流表的示数与步骤（2）中电流表的示数（I）保持相2同？．6．小宇在用茶杯接开水时，因为和同学说话，结果开水溢出茶杯，将手烫伤．通过这次事件，小宇决心在茶杯上安装一个报警器，使得当水快满时茶杯发出警报声进行提醒．现在，给你茶杯、小电铃、橡皮膜、细线、导线、电池、金属片、直径约30mm的玻璃管等器材，请你帮小宇解决这一问题．请画图说明制作方法，简单介绍工作过程．参考答案专题训练十四电磁转换一、填空题1．磁场地磁场2．顺时针增强 3．略 4．电磁感应磁场5．导体切割磁感应线方向（导体运动方向）磁感线方向6．吸引弹簧(或弹力) 弹性势动二、选择题7．C 8．D 9．B 10．D 11．C 12．C 13．D 14．C三、作图题：略四、实验与探究题）外形相同的电磁铁，2（）同一个电磁铁，通过线圈的电流越大，电磁铁的磁性越强；1（．19．电流一定时，线圈匝数越多磁性越强。

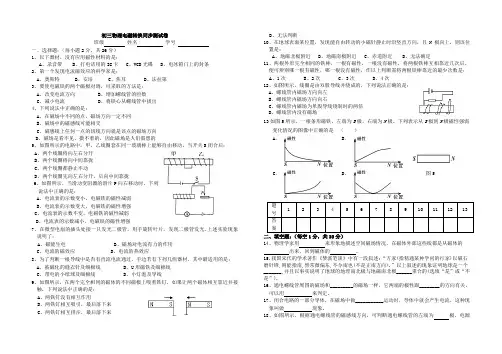

初三物理电磁转换同步测试卷班级 姓名 学号一、选择题：（每小题2分，共26分） 1、以下器材，没有应用磁性材料的是：A 、录音带B 、打电话用的IC 卡 C 、VCD 光碟 D 、电冰箱门上的封条 2、第一个发现电流磁效应的科学家是：A 、奥斯特B 、安培C 、焦耳D 、法拉第 3、要使电磁铁的两个磁极对调，可采取的方法是：A 、改变电流方向B 、增加螺线管的匝数C 、减小电流D 、将铁心从螺线管中拔出 4、下列说法中正确的是：A 、在磁场中不同的点，磁场方向一定不同B 、磁场中的磁感线可能相交C 、磁感线上任何一点的切线方向就是该点的磁场方向D 、磁场是看不见、摸不着的，因此磁场是人们假想的5、如图所示的电路中，甲、乙线圈套在同一玻璃棒上能够自由移动，当开关S 闭合后： A 、两个线圈将向左右分开 B 、两个线圈将向中间靠拢C 、两个线圈都静止不动D 、两个线圈先向左右分开，后向中间靠拢6、如图所示，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是：A 、电流表的示数变小，电磁铁的磁性减弱B 、电流表的示数变大，电磁铁的磁性增强C 、电流表的示数不变，电磁铁的磁性减弱D 、电流表的示数减小，电磁铁的磁性增强7、在微型电扇的插头处接一只发光二极管，用手旋转叶片，发现二极管发光.上述实验现象说明了：A 、磁能生电B 、磁场对电流有力的作用C 、电流的磁效应D 、电流的热效应8、为了判断一根导线中是否有直流电流通过，手边若有下列几组器材，其中最适用的是： A 、被磁化的缝衣针及细棉线 B 、U 形磁铁及细棉线 C 、带电的小纸球及细棉线 D 、小灯泡及导线9、如图所示，在两个完全相同的磁体的不同磁极上吸着铁钉，如果让两个磁体相互靠近并接触，下列说法中正确的是： A 、两铁钉没有相互作用B 、两铁钉相互吸引，最后落下来C 、两铁钉相互排斥，最后落下来D 、无法判断10、在地球表面某位置，发现能自由转动的小磁针静止时沿竖直方向，且N 极向上，则该位置是：A 、地磁北极附近B 、地磁南极附近C 、赤道附近D 、无法确定11、两根外形完全相同的铁棒，一根有磁性，一根没有磁性，将两根铁棒互相靠近几次后，便可辨别哪一根有磁性，哪一根没有磁性，作以上判断需将两根铁棒靠近的最少次数是： A 、1次 B 、2次 C 、3次 D 、4次12、如图所示，线圈是由双股导线并绕成的，下列说法正确的是： A 、螺线管内磁场方向向左 B 、螺线管内磁场方向向右C 、螺线管内磁场为单股导线绕制时的两倍D 、螺线管内没有磁场 13如图5所示，一根条形磁铁，左端为S 极，右端为N 极。

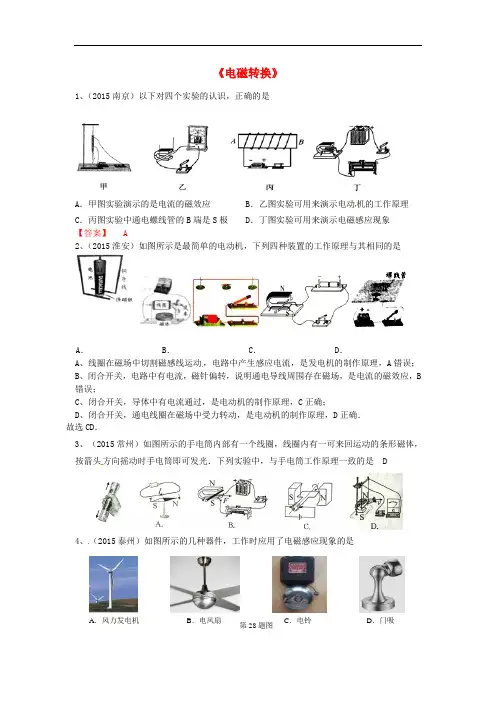

《电磁转换》1、（2015南京）以下对四个实验的认识，正确的是A．甲图实验演示的是电流的磁效应 B．乙图实验可用来演示电动机的工作原理C．丙图实验中通电螺线管的B端是S极 D．丁图实验可用来演示电磁感应现象【答案】 A2、（2015淮安）如图所示是最简单的电动机，下列四种装置的工作原理与其相同的是A．B．C．D．A、线圈在磁场中切割磁感线运动，电路中产生感应电流，是发电机的制作原理，A错误；B、闭合开关，电路中有电流，磁针偏转，说明通电导线周围存在磁场，是电流的磁效应，B错误；C、闭合开关，导体中有电流通过，是电动机的制作原理，C正确；D、闭合开关，通电线圈在磁场中受力转动，是电动机的制作原理，D正确．故选CD．3、（2015常州）如图所示的手电筒内部有一个线圈，线圈内有一可来回运动的条形磁体，按箭头方向摇动时手电筒即可发光．下列实验中，与手电筒工作原理一致的是 D4、（2015泰州）如图所示的几种器件，工作时应用了电磁感应现象的是A．风力发电机B．电风扇C．电铃D．门吸第28题图【答案】 A5、(2015南通)获2015年科技创意大赛一等奖的“校园脚踏式发电装置”，是利用脚踩踏板带动线圈运动发电的。

下图能反映其工作原理的是（）【答案】 B6、（2015无锡）如图所示的装置中，当闭合开关、导体ab中有电流通过时，导体ab就会运动起米．关于这一现象的说法．正确的是A．此现象说明磁可以生电B．导体ab运动方向与电流方向和磁场方向有关C．发电机是利用这一现象来工作的D．在该现象中，机械能转化为电能答案： B7、（2015无锡）蓄电池正负极标志模糊不清，以下四组器材中，无法判断蓄电池正负极的是A．开关、螺线管、小磁针、若干导线B．开关、小灯泡、电流表、若干导线C．开关、小灯泡、滑动变阻器、若干导线D．开关、电压表、若干导线答案： C8、（2015无锡）在研究物质结构时，引入了“原子”的概念；在研究磁现象时，引入了“磁感线”的概念；在研究机械运动时，引入了“参照物”的概念；在研究物质的导电性能时，引入了“绝缘体”的概念，其中属于假想，实际上并不存在的是A．原子 B．磁感线 C．参照物 D．绝缘体答案： B9、（2015宿迁）下图所示的四个实验中，能说明电动机工作原理的是答案 CA B C DA+-NSbA B C DNSabNSab＋－10、（2015连云港）如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，磁铁产生的磁场通过线圈，从而产生感应电流。

第十六章电磁转换命题点1磁体磁场一、选择题1. (2019聊城)关于磁场和磁感线，以下说法错误．．的是()A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发，回到S极的D. 磁场中，小磁针静止时北极所指的方向为该点磁场的方向2. (2019长沙改编)指南针是我国古代的四大发明之一，有关指南针和地磁场的说法正确的是()A. 指南针静止时指示南北方向，是因为指南针受到地磁场的作用B. 指南针静止时南极指向地理北极C. 地磁场的两极与地理两极完全重合D. 如果地磁场消失，指南针还能指示南北方向3. 如图所示，下列关于磁现象的分析中，说法错误．．的是()第3题图A. 甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，能观察到条形磁铁的磁感线B. 乙图中，地面附近能自由转动的小磁针静止时，N极指向地理北极附近C. 丙图中，小磁针N极的受力方向，与通电螺线管在该点的磁感线切线方向相同D. 丁图中，U形磁铁靠近磁极处的磁感线分布比较密，说明靠近磁极处的磁场比较强4. (2019烟台)甲、乙为两个条形磁铁的两个磁极，根据如图所示的小磁针静止时的指向，可以判断()第4题图A. 甲是N极，乙是S极B. 甲、乙都是N极C. 甲、乙都是S极D. 甲是S极，乙是N极5. (全国视野创新题推荐·2019台州)能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失．下列说法正确的是()第5题图A. 刷子可以用铁制作B. 写黑字时笔尖为S极C. 写红字时笔尖为N极D. 写字的原理是同名磁极相互排斥二、填空与作图题6. (2019北京)在条形磁铁四周放置的小磁针静止时的指向如图所示，图中小磁针涂黑的一端为它的N极，由此可以判断出条形磁铁的A端是________(选填“N”或“S”)极．第6题图7. 如图所示是悬浮地球仪，球体和底座都是用磁性材料制成的，它能够悬浮于空中静止或旋转．地球仪能悬浮在空中静止，是利用了同名磁极相互______的原理，此时它受到的磁极间的斥力和________是一对平衡力．第7题图8. (2019昆明)请在图中将小磁针的北极涂黑，并以“N”表示．第8题图9. (2018苏州)在图中标出小磁针静止时的N极和A点处的磁感线方向．第9题图10. 如图所示，请在图中标出图示蹄形磁铁的N、S极和磁感线方向．第10题图参考答案及解析命题点1磁体磁场1. A 【解析】磁体周围存在磁场，磁感线是为了研究方便，人为假设存在的，A错误，符合题意；其余选项均正确，不符合题意．故选A.2. A3. A4. B【解析】小磁针的S极指向两个条形磁铁甲、乙两个磁极的中间，根据“异名磁极相互吸引”可知这两个磁极都是N极；而且由于磁体周围的磁感线总是从磁体的N极出发回到S极，根据图中的磁感线方向也可以判断出甲、乙两个磁极都是N极，A、C、D错误的，故选B.5. A【解析】由图可知磁铁的S极为黑色，即写黑字时写字笔的笔尖应为N极，同理写红字时写字笔的笔尖应为S极，写字的原理是异名磁极相互吸引，B、C、D错误；磁铁能吸引铁、钴、镍等物质，用铁做刷子，移动时可以将磁铁吸引下来，故磁画板上的字会消失，所以可以用铁制作刷子，A正确．故选A.6. N【解析】磁场中的磁感线方向从磁体的N极出发回到S极，小磁针静止时N极所指的方向与该处磁感线的方向相同．由图可以看出小磁针的N极总是从A端指向B端的，因此，条形磁铁的A端为N极，B端为S极．7. 排斥自身重力8. 如答图所示第8题答图【解析】地磁南极在地理北极附近，所以上端为地磁南极，下端为地磁北极，由磁极间的相互作用规律可知，小磁针静止时，上端为N极，下端为S极，如答图所示．9. 如答图所示第9题答图10. 如答图所示第10题答图第十六章电磁转换命题点2电流的磁场安培定则一、选择题1. (2019梧州)如图所示是奥斯特实验的示意图，下列分析正确的是()第1题图A. 通电导线产生的磁场对小磁针有力的作用B. 通电导线周围的磁场方向与电流方向无关C. 移去小磁针后的通电导线周围不存在磁场D. 小磁针的指向决定了通电导线周围磁场的方向2. (2019武汉)如图所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是()第2题图A. 小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端B. 小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端C. 小磁针甲和小磁针乙静止时N极均指向右端D. 小磁针甲和小磁针乙静止时N极均指向左端3. (全国视野创新题推荐·2019舟山)小明在科学拓展课上制作了一个简易喇叭(原理如图)．接通信号源后，电流的方向不断改变，导致线圈的磁极不断变化，通过吸引或排斥磁铁，带动纸盆振动．为改变纸盆振动幅度以调节喇叭响度，下列方法不可行．．．的是()第3题图A. 改变磁铁的磁极B. 改变电流的大小C. 改变磁铁磁性强弱D. 改变线圈的匝数4. (2019丹东)如图所示的电路，下列说法正确的是()第4题图A. 当开关S拨到a时，电磁铁的左边为S极B. 当开关S拨到a时，小磁针静止时B端为N极C. 当开关S拨到a时，滑动变阻器的滑片向右移动时，电磁铁的磁性增强D. 当开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性增强5. (2019湖州)一条形磁铁放在水平面上，处于静止状态，电磁铁置于条形磁铁附近并正对(如图所示)．下列叙述中，正确的是()第5题图A. 闭合开关前，电磁铁与条形磁铁间没有力的作用B. 闭合开关后，条形磁铁受到桌面向左的摩擦力C. 闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大D. 闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力大小保持不变二、填空与作图题6. (2019长春)如图所示，闭合开关S，小磁针静止时N极指向________(选填“左”或“右”)．向左移动滑动变阻器的滑片，螺线管的磁性________(选填“增强”或“减弱”)．第6题图7. (全国视野创新题推荐·2019遵义)如图所示，斜面顶端固定着一个电磁铁，闭合开关时，其右端为________极；在其右端放置一个铁质小车，发现电磁铁的吸引力不足以吸住小车，为了能吸住小车，可将滑动变阻器的滑片向________(选填“a”或“b”)端移动．第7题图8. 如图所示，是汽车启动原理图，汽车启动时，需将钥匙A插入仪表板上的钥匙孔并旋转(相当于闭合开关)，电流通过电磁铁的线圈产生________，将衔铁吸合，使触点接触，电动机开始工作；图中电磁铁的下端为________(选填“N”或“S”)极，图中B是________(填简单机械的名称)，电动机是利用______________________原理制成的．第8题图9. (2019葫芦岛)如图是自动扶梯的原理图．当电梯上无人时，压敏电阻R的阻值较大，电磁铁的磁性________(选填“较强”或“较弱”)，电磁继电器的动触点与________(选填“上面”或“下面”)的静触点接触，电梯运行速度缓慢．当人走上电梯时，电磁继电器的动触点与另一个静触点接触，电梯运行速度变快．图中画出了某一时刻线圈中的电流方向，可以判断电磁铁的上端是________(选填“N”或“S”)极．第9题图10. (2019无锡)请在图中的括号中标出通电螺线管右端磁极的极性．第10题图11. (2019百色)如图所示为一个通电螺线管，请根据其两端磁极用箭头分别在A点标出电流的方向和在B点标出磁感线的方向．第11题图12. (2019镇江)如图所示，小磁针处于静止状态，请在两虚线框内分别标出电源和螺线管的极性．第12题图13. (2019乐山)如图所示，在螺线管上方用弹簧悬挂一根条形磁铁．闭合开关S后，弹簧的伸长量减小，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极．第13题图14. 根据图中给出的条件画出螺线管上线圈的绕法．第14题图15. 请你用笔画线代替导线将实物图补充完整，并标出通电螺线管的N极，要求当滑动变阻器的滑片向A端滑动时，通电螺线管的磁性减弱．第15题图三、实验与探究题16. 为了探究电磁铁的磁性强弱跟哪些因素有关，小明所在实验小组在实验中观察到下列四种情况：第16题图(1)通过观察电磁铁吸引大头针数目多少的不同，来判断它的____________．(2)通过比较甲、乙两种情况，可以得出____________________________________________．(3)通过比较________两种情况，可以得出通过电磁铁的电流越大，它的磁性越强．(4)通过比较图丁中两个电磁铁下端吸引大头针的数目得出外形相同的螺线管，线圈的匝数越多，它的磁性越强的结论是否准确：________，还应补充的条件是____________________________________．(5)某同学将图丁中左侧的铁钉去掉，比较两个电磁铁吸引大头针的数目探究电磁铁的磁性强弱是否与铁芯的有无有关．请你对他的方案进行评价：________________________________________________________________________________________________________．(6)图乙中电磁铁的上端为________极，被电磁铁吸引的大头针下端是分散的，原因是____________________________．参考答案及解析命题点2电流的磁场安培定则1. A 【解析】将通电导线放在小磁针上方时，小磁针会发生偏转，说明了通电导线周围存在磁场，该磁场对小磁针有力的作用，该磁场与小磁针的有无无关，移走小磁针后，通电导线周围磁场仍然存在，A正确，C错误；通电导线周围磁场方向是由电流的方向决定的，B、D错误．故选A.2. B【解析】由图可知，闭合开关，电流从左端流向右端，则螺线管中电流应该是从左后方流入，右前方流出，根据安培定则可知，螺线管右端应为N极；因同名磁极相互排斥，异名磁极相互吸引，则甲小磁针N将沿顺时针方向偏转，N极指向左侧；小磁针乙S极向螺线管靠近，N极指向右侧，A、C、D错误，B正确．故选B.3. A【解析】纸盆振动的幅度与所受力的大小有关，线圈吸引或排斥磁铁的力与线圈中的电流和磁铁磁性有关，故为改变纸盆振动幅度可改变电流大小、线圈匝数或者磁铁磁性强弱；而改变磁铁的磁极只能改变线圈对磁铁是吸引还是排斥，并不能改变振动幅度，故选A.4. B5. C【解析】磁块具有吸引铁、钴、镍的性质，所以闭合开关前，电磁铁与条形磁铁有力的作用，A错误；根据图示，闭合开关后，根据右手定则，靠近N极的电磁铁的一端是S 极，即根据异名磁极相互吸引，条形磁铁被吸引，有向左运动的趋势，因此条形磁铁受到的摩擦力向右，B错误；闭合开关后，滑片P向a端移动过程中，滑动变阻器接入电路部分电阻减小，此时电路中的电流增大，电磁铁的磁性增强，吸引条形磁铁的磁力增大，C正确；由于条形磁铁始终处于静止状态，因此受到桌面的静摩擦力随磁力的增大而增大，D错误．故选C.6. 左增强【解析】由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向左端，则通电螺线管的左端为N极；根据同名磁极相互排斥，异名磁极相互吸引可知，小磁针的S极应靠近螺线管的左端，则小磁针的N极指向左；滑动变阻器的滑片向左移动时，连入电路的电阻减小，电流增大，螺线管的磁性增强．7. S a【解析】电磁铁上的电流从左端进入，根据安培定则可知左端为N极，右端为S 极；吸引力不足，应该增强磁性，所以要增大电流，即应将滑片向a端移动．8. 磁场S杠杆磁场对电流有力的作用9. 较弱上面N【解析】控制电路中R是一个压敏电阻，其阻值随压力的增大而减小，当电梯上无人时，压力小，R的阻值大，控制电路中电流较小，电磁铁的磁性减弱，弹簧将衔铁拉起，与上面触点接触，电动机转速减缓；已知线圈中的电流方向，根据安培定则知电磁铁的上端为N极．第10题答图11. 如答图所示第11题答图12. 如答图所示第12题答图【解析】小磁针静止时右端为N极，由磁极间的相互作用规律可知，螺线管的右端为S极，左端为N极，由安培定则可以确定电流从螺线管的左端流入，右端流出，由此可知，电源的左端为正极，右端为负极，如答图所示．13. 如答图所示第13题答图【解析】闭合开关S后，弹簧的伸长量减小，说明螺线管A与磁铁排斥，则螺线管的上端是N极，根据安培定则可以判断出电源的右端是负极．如答图所示．14. 如答图所示第14题答图第15题答图16. (1)磁性强弱(2)电磁铁通电时有磁性，断电时没有磁性(3)乙、丙(4)不准确在电流一定时(5)虽然通过两个电磁铁的电流相同，但两者线圈匝数不一样，不能比较铁芯的有无对电磁铁磁性的影响(6)N大头针被磁化，同名磁极相互排斥第十六章电磁转换命题点3电动机与发电机1. (2019扬州)如图为直流电动机的工作原理图，分析正确的是()第1题图A. 改变磁场方向可以改变线圈转动的方向B. 电动机通电后不转，一定是电路断路C. 电动机工作过程中，消耗的电能全部转化为机械能D. 线圈连续转动是靠电磁继电器来实现的2. (全国视野创新题推荐·2019长沙)物理兴趣小组在老师的指导下做了一个有趣的“摇绳发电”实验．如图，他们用一根导线做成跳绳，将跳绳的两端与固定在地面上的灵敏电流计相连，摇动“跳绳”时，发现灵敏电流计的指针左右摆动，这说明导线中产生了________，摇绳发电将________能转化为电能．第2题图3. (2018鞍山)如图甲所示的是扬声器的示意图，当线圈中通入携带声音信息、时刻变化的电流时，纸盆就会发出声音，这是利用了____________________________的原理；图乙是探究________现象的装置，利用此原理人们发明了________．第3题图4. (全国视野创新题推荐·2019株洲)图甲为一台简易电动机．由一节旧电池、小块铷磁铁和线框组成．铷磁铁吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图．箭头表示磁感线方向．根据图乙可知，磁铁上端为________(选填“N”或“S”)极；已知磁场对线框左边的作用力垂直于纸面向里，则线框右边受到的磁场力垂直于纸面________(选填“向外”或“向里”)．线框在转动过程中将________能转化为________能．第4题图5. 滑板车是青少年喜爱的一种运动产品，依靠使用者蹬踏地面前进，小明滑滑板车时发现，滑得越快，轮子发光越亮，滑板车是如何发电的呢？第5题图小明用绝缘的细线将一根导体棒AB悬挂在蹄形磁铁的磁场中，再将导体棒AB、电流计及开关用导线连接在一起(如图所示)．(1)闭合开关，让导体棒AB保持静止，电路中________(选填“有”或“无”)感应电流产生，因为________________________________．(2)小明继续探究，让导体棒AB在磁场中运动，并把观察到的现象记录如下：序号磁体摆放方向AB运动方向电流计指针偏转情况1N极在上竖直上下运动不偏转2 水平向左运动向右偏转3 水平向右运动向左偏转4N极在下竖直上下运动不偏转5 水平向左运动向左偏转6 水平向右运动向右偏转比较第2、3次实验现象发现，产生感应电流的方向跟________________有关；比较第3次和第________次实验现象发现，产生的电流的方向还跟磁场方向有关．(3)小明继续探究时发现：导体在磁场中切割磁感线运动的速度越大，电流计指针摆动的幅度越大；然后，他又保持导体运动的速度不变，换用磁性更强的磁铁来做实验，发现磁性越强，电流计指针摆动的幅度越大．从小明的实验中你能得出的结论是：感应电流的大小跟导体在磁场中切割磁感线运动的________、磁场________有关.(4)小明在实验中除了用到了控制变量法以外，他还用到了________．参考答案及解析命题点3电动机与发电机1. A【解析】线圈转动的方向与电流方向和磁场方向有关，改变磁场方向，线圈转动方向改变，A正确；电动机通电后不转，可能是电流太小、磁铁的磁性太弱、线圈刚好处于平衡位置、断路等等，B错误；电动机工作时，有一部分电能转化为内能，C错误；线圈连续转动是靠换向器来实现的，D错误．故选A.2. 感应电流机械3. 通电导体在磁场中受到力的作用电磁感应发电机(或动圈式话筒)【解析】本题考查电与磁的相关知识．线圈中通入电流，纸盆就会发出声音，这是利用了通电导体在磁场中受到力的作用的原理；图乙中，当导体棒AB做切割磁感线的运动时，电路中就会产生感应电流，该实验是探究电磁感应现象的，用此原理，人们发明了发电机和动圈式话筒．4. N向外电机械【解析】磁体周围磁感线都是从N极发出，回到S极，根据磁感线箭头方向可知磁铁上端为N极；通电导体在磁场中的受力方向与电流方向和磁场方向有关，线框左右两边的电流方向均向下，而左右两边的磁场方向相反，因此线框左右两边的受力方向相反；线框在转动过程中将电能转化为机械能．5. (1)无导体棒没有做切割磁感线运动(2)导体的运动方向6(3)速度强弱(4)转换法【解析】(1)当导体棒AB静止悬挂时，闭合开关，此时导体棒没有做切割磁感线运动，灵敏电流计指针不偏转，说明电路中无电流产生；(2)比较第2、3次实验发现，磁场方向相同，导体棒运动的方向不同，产生感应电流的方向不同，即产生的感应电流的方向跟导体运动方向有关；比较第3、6次实验发现，导体运动的方向相同，磁场方向不同，产生感应电流的方向不同，即产生感应电流的方向还跟磁场方向有关；(3)导体在磁场中做切割磁感线运动的速度越大，电流计指针摆动的幅度越大；保持导体棒运动的速度不变，而换用磁性更强的磁铁来做实验，发现磁性越强，电流计指针摆动的幅度越大．说明感应电流的大小跟导体棒在磁场中切割磁感线运动的速度、磁场强弱有关；(4)感应电流的大小用灵敏电流计指针的偏转幅度来表示，这是运用了转换法．。

专题45 电磁转换【五大题型】【题型一磁现象】（2023•福建中考）1．在我国古代的四大发明中，主要应用了磁性材料特性的是（）A．指南针B．火药C．印刷术D．造纸术（2023•常州中考）2．20世纪60年代，美国细菌学家发现趋磁细菌，将磁铁置于细菌附近，细菌向磁铁的N 极运动，如图所示。

由此可见，在海洋中，地磁场将驱使这种细菌运动的方向为（ ）A．由南向北B．由北向南C．由西向东D．由东向西（2023•贵州中考）3．北宋时期沈括在《梦溪笔谈》中记载：“以磁石磨针锋，则能指南”这现象可说明（ ）A．地球存在磁场B．针尖受到重力C．针尖受到浮力D．空气吸引针尖（2023•长沙中考）4．我国是最早用文字记载磁现象的国家之一，下列说法正确的是（ ）A．“慈（磁）石召铁，或引之也”，说明磁石没有磁性B．罗盘周围的磁感线真实存在且可见C．司南静止时指南北是因为受到了地磁场的作用D．鱼形铁被磁化后制成的指南鱼只有一个磁极（2023•泰州中考）5．关于地磁场，下列说法中正确的是（ ）A．磁感线是磁场中真实存在的曲线B．地球周围的地磁场的磁感线是从地磁S极出发回到地磁N极C．教室里水平放置、能自由转动的小磁针静止时N极指向地理南极D．指南针是我国古代四大发明之一，它能指南北是因为受到地磁场的作用（2023•山西中考）6．在班级组织的“自制指南针”活动中，小伟同学用条形磁体将缝衣针磁化后，将其放在水中漂浮的一片树叶上。

多次将树叶轻轻旋转，待树叶静止后，观察到树叶的尖端总是指向南方，如图所示。

下列说法中正确的是（ ）A．树叶尖端指向地磁南极B．指南针的“N”应标注在树叶尖端C．树叶周围存在磁场和磁感线D．若用磁体的N极靠近树叶尖端，会相互吸引（2023•东营中考）7．下列物体：①玻璃棒；②铜片；③铁钉；④塑料尺；⑤铅笔芯；⑥食盐水，其中属于绝缘体的有，能被磁化的有（两空均选填序号）。

（2023•大连中考）8．《论衡》中有关于用布摩擦过的琥珀吸引轻小的干草和天然磁石吸引铁针的记载。

中考物理总练习专项电磁转换【一】填空题1、用＿＿＿＿＿＿＿可形象地描述磁场的强弱和方向、磁场中某一点的磁场方向与放在该点的小磁针静止时＿＿＿＿＿＿＿极所指的方向一致、2、民族英雄文天祥在《扬子江》一诗中有“臣心一片磁针石，不指南方不肯休”的诗句、这里的磁针石是由于受到＿＿＿＿＿＿的作用，其南极指向地理位置的＿＿＿＿＿＿方、3、如下图是电磁选矿的示意图、当电磁选矿机工作时，铁砂将落入＿＿＿＿＿＿＿（A／B）箱、4、小敏设计了如下图的实验、在桌子边上放一条形磁铁，用细线系一回形针缠在桌边适当位置的石头上，使回形针由于被磁铁吸引而与磁铁保持一段距离、将被探究的物体放入回形针与条形磁铁之间，如果出现＿＿＿＿＿＿＿现象，说明该物质是能阻断磁场的、小敏想探究的问题是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿、5、如下图的悬浮地球仪，球体和底座都是由磁性材料制成的，它利用了同名磁极相互＿＿＿＿＿＿＿的原理，从而能够悬浮于空中静止或旋转，生动地展现了地球在空间的状态，完美地诠释了科技的魔力、当地球仪悬浮在空中静止时受到的合力为＿＿＿＿＿＿＿N、6、如下图为某中学生发明的验磁器，其制作方法是将小磁针穿过泡沫塑料，调整泡沫塑料的体积与位置使它们水平悬浮在水中、（1）小磁针和泡沫塑料悬浮水中时受到的浮力＿＿＿＿＿＿＿〔大于／等于／小于〕它们所受的重力、（2）把该验磁器放入到磁场中，能指示＿＿＿＿＿＿＿〔仅水平方向／任意方向〕的磁场方向、7、如下图是奥斯特实验的示意图、实验结论是：通电导线周围存在＿＿＿＿＿＿＿，支持此结论的现象是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿、如果移走小磁针，该结论＿＿＿＿＿＿＿〔成立／不成立〕、8、为判断电源的正、负极，晓华同学找来了一个小铁钉，把绝缘导线的一部分绕在上面，制成了一个电磁铁连在电路中、当闭合开关S，小磁针静止时的指向如下图，据此判断＿＿＿＿＿＿＿（A／）端是电源的正极、9、在原子内部，核外电子绕原子核运动会形成一种环形电流，该环形电流产生的磁场使物质微粒〔原子〕的两侧相当于两个磁极、假设图中箭头表示的是电子绕原子核运动的方向，那么环形电流的左侧应为＿＿＿＿＿＿＿（N／S）极、10、如下图是做电磁铁实验时连接的电路，将滑片P向左移动时，电路中的电流变＿＿＿＿＿＿＿，电压表的示数将＿＿＿＿＿＿＿〔变大／变小〕；电磁铁的磁性将＿＿＿＿＿＿＿，实验中电磁铁的A端为＿＿＿＿＿＿＿极、11、如下图，在电磁铁的正上方用弹簧秤挂着一条形磁铁，当开关闭合后，电磁铁与条形磁铁的相互作用为＿＿＿＿＿＿＿〔吸引／排斥〕；当滑片P从B端向A端滑动过程中，弹簧的长度会变＿＿＿＿＿＿＿〔长／短〕、12、如下图，A为弹簧测力计，B为铁块，C为螺线管、闭合S时，电流表和弹簧测力计都有示数、再闭合S1时，电流表的示数将＿＿＿＿＿＿＿，弹簧测力计的示数将＿＿＿＿＿＿＿、〔变大／不变／变小〕13、电磁铁与永磁体相比，其优点是：磁性的有无可以通过＿＿＿＿＿＿＿来实现；磁性的强弱可以通过电流的大小来控制；磁极的极性可以通过＿＿＿＿＿＿＿来实现、14、如下图是水位自动报警器的工作原理图、当水位升到金属片B处时，＿＿＿＿＿＿＿灯亮、15、如下图是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻假设同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变＿＿＿＿＿＿＿〔强／弱〕，当电流变化到一定值时，衔铁与触点＿＿＿＿＿＿＿（1／2）接触，电控照相机工作，拍摄违规车辆、16、如下图是小然为爷爷设计的羊圈报警器，羊在圈中时，羊圈被细漆包线围着，此时电磁铁＿＿＿＿＿＿＿磁性，电铃不响；羊逃离时，碰断漆包线，电磁铁＿＿＿＿＿＿＿磁性，在弹簧的牵引下，工作电路接通，电铃响报警、〔有／无〕17、如下图的实验装置是用来研究＿＿＿＿＿＿＿〔电流磁效应／电磁感应现象／磁场对通电导线的作用〕的、实验中把导线AB放在磁场里，接通电源，让电流通过导线AB，会观察到导线向右运动；如果把电源正、负极对调后接入电路，会观察到导线AB向＿＿＿＿＿＿＿〔左／右〕运动；如果不对调电源正、负极，但把蹄形磁体上下磁极调换一下，会观察到导线AB向＿＿＿＿＿＿＿〔左／右〕运动；如果把电源正、负极对调，同时把蹄形磁体上下磁极也调换，那么会观察到导线AB向＿＿＿＿＿＿＿〔左／右〕运动、18、如下图为直流电动机模型，直流电动机的工作原理是＿＿＿＿＿＿＿＿＿＿＿＿＿＿电动机工作时，能够使线圈平稳、连续不停地转动下去是靠＿＿＿＿＿＿＿来实现的、19、把一条大约10M长的电线连在一个灵敏电流表的两个接线柱上，形成闭合回路，两个同学迅速摇动这条电线，电流表指针偏转〔如下图〕，这是＿＿＿＿＿＿＿现象、如果两个摇动电线的同学沿＿＿＿＿＿＿＿〔东西／南北〕方向站立时，现象将最为明显、20、微风吊扇通电后扇叶转动，此过程中＿＿＿＿＿＿＿能转化为动能、拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是＿＿＿＿＿＿＿生电的现象，人们利用这一原理制成了＿＿＿＿＿＿＿〔发电机／电动机〕、21、我国已成为世界上高铁发展最快、技术最全的国家、在节能技术上，高铁动车组采用了再生制动方式：动车到站前先停止供电，由于＿＿＿＿＿＿＿，动车会继续向前运行，电机线圈随车轮转动并在磁场中切割＿＿＿＿＿＿＿产生感应电流，将＿＿＿＿＿＿＿能转化为电能，自动输入电网、当动车速度减至90KM／H以下才进行机械刹车、【二】选择题22、以下说法中正确的选项是（）A、感线是磁场中真实存在的一些曲线，还可以通过实验来模拟B、体周围的磁感线从磁体的S极出来，回到磁体的N极，构成闭合曲线C、感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反D、磁感线分布越密的地方，其磁场越弱23、我国的“嫦娥工程”将按“绕月、落月和驻月”三步进行，计划2018年实施落月探测、月球上无大气、无磁场、弱重力、以下各项中，在月球上不能实现的是（）A、度尺测长度B、电子停表测时间C、指南针指示南北方向D、手电筒照明24、如下图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成、该金属块能被磁铁所吸引，是因为可能含有以下材料中的（）A、银B、铁C、铝D、锌25、如下图，磁铁将一铁块紧紧地吸住静止不动、以下说法中正确的选项是（）A、磁铁对铁块的吸引力大于铁块的重力B、磁铁对铁块的吸引力与铁块的重力是一对平衡力C、铁块的上部被磁化后为N极D、铁块离开磁铁后磁性消失26、如下图，在“悬空的磁环”活动中，假设甲、乙、丙三个磁环相同，中间塑料管是光滑的，当磁环都处于静止状态时，甲对乙的作用力F1和丙对乙的作用力F2的大小关系是（）A、F1小于F2B、F1等于F2C、F1大于F2D、无法比较27、关于电磁现象，以下说法中正确的选项是（）A、磁场是由磁感线组成的B、磁场对放入其中的小磁针一定有力的作用C、导体中的负电荷在做定向移动时一定产生磁场D、利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向28、机遇总是青睐有准备的头脑、深信电磁间有联系且坚持研究、并最终无意间发现电流磁效应的科学家是（）A、牛顿B、奥斯特C、安培D、托里拆利29、图中小磁针静止时指向正确的选项是（）30、探究影响电磁铁磁性强弱的因素时，按如下图的电路进行实验，每次实验总观察到电磁铁A 吸引大头针的数目均比B多、此实验说明影响电磁铁磁性强弱的因素是（）A、电流的大小B、线圈的匝数C、电流的方向D、电磁铁的极性31、如下图是小明探究电磁铁磁性强弱与什么因素有关的实验装置、以下措施中能使电磁铁磁性增强的是（）A、滑片P向右移动，其他条件不变B、滑片P向左移动，其他条件不变C、开关S由1扳到2，其他条件不变D、电源的正、负极对调，其他条件不变32、如下图，条形磁铁置于水平桌面上，电磁铁与条形磁铁处于同一水平线放置，且左端固定，当开关S闭合，电路中滑动变阻器的滑片P逐渐向下移动时，条形磁铁始终保持静止，那么在此过程中，条形磁铁受到的摩擦力（）A、方向向右，逐渐减小B、方向向右，逐渐增大C、方向向左，逐渐减小D、方向向左，逐渐增大33、如下图是拍摄机动车闯红灯的工作原理示意图，光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆、以下有关说法中正确的选项是（）A、只要光控开关接收到红光，摄像系统就会自动拍摄B、机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄C、只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D、假设将光控开关和压力开关并联，也能起到相同的作用34、如下图为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至（）A、74℃时，电灯亮报警B、72℃时，电铃响报警C、66℃时，电铃响报警D、74℃时，电铃响报警35、如下图，电磁继电器能通过低压控制电路间接地控制高压工作电路、以下说法中正确的选项是（）A、连有电动机的电路是低压控制电路B、电磁继电器实际上是一个由电磁铁控制电路通断的开关C、利用电磁继电器主要是为了节约用电D、利用电磁继电器主要是为了操作方便36、用如下图的电路研究“磁场对通电导体的作用”时，以下做法中可以改变导体受力方向的是（）A、只改变电流方向B、增大电流C、减小电流D、对调磁极同时改变电流方向37、在如下图的四个实验中，能用来探究电磁感应现象的是（）38、如下图，A表示垂直于纸面的一根导体，它是闭合电路的一部分，它在磁场中沿图示的方向运动时，哪种情况下不会产生感应电流（）39、如下图的实验装置中，能够演示奥斯特实验的是〔〕40、以下对教材中四幅插图的说明，不正确的选项是（）A、图甲：家用电器要装接地线是为了用电安全B、图乙：直线电流周围的磁场方向的判定方法C、图丙：电铃是利用电磁铁工作的D、图丁：导体按图示方向运动时不会产生感应电流41、如下图，以下四种措施不能使电流表指针偏转的是（）A、将条形磁铁向下插入线圈B、将条形磁铁从线圈中抽出C、让条形磁铁静止在线圈中D、条形磁铁静止而将线圈向上移动42、风速计是由风叶和改装的电流表构成、风速越大，风叶转动转越快，电流表读数也越大、下图中与这一过程的工作原理相同的是（）43、如下图为探究“感应电流产生条件”的实验装置、回顾探究过程，以下说法中正确的选项是（）A、让导线AB在磁场中静止，蹄形磁体的磁性越强，灵敏电流计指针偏转角度越大B、用匝数较多的线圈代替单根导线AB，且使线圈在磁场中静止，这时灵敏电流计指针偏转角度增大C、蹄形磁体固定不动，当导线AB沿水平方向左右运动时，灵敏电流计指针会发生偏转D、蹄形磁体固定不动，当导线AB沿竖直方向运动时，灵敏电流计指针会发生偏转44、如下图是一款手压照明手电筒，具有绿色、环保、节能、安全的特点、用力压手电筒的手柄时，通过塑料齿轮带动铜丝线圈内的磁性飞轮高速旋转，实现切割磁感线，产生感应电流，以下工作原理跟它相同的是（）A、发电机B、电动机C、验钞机D、照相机45、如下图是动圈式话筒的构造示意图，当人对着话筒说话时，声音使膜片振动，与膜片相连的线圈在磁场中运动，产生随声音变化而变化的电流，经放大后通过扬声器还原成声音，以下设备与动圈式话筒的工作原理相同的是（）A、电钳B、电饭锅C、电动机D、发电机46、据美媒体报道，在此前美国刚刚宣布恐怖组织头目本·拉登已死之后，NBA联盟就准备在即将开始的季后赛半决赛中使用金属探测器，以防止恐怖组织的报复行动、当探测线圈靠近金属物体时，在金属导体中就会产生涡电流，如果能检测出这种变化，就可以判定探测线圈下面是否有金属物体了，下图中能够反映其工作原理的是（）【三】作图与实验题47、在图中，标出磁体的极性，并画出所有磁感线的方向、48、通电螺线管的附近放置了一枚小磁针，小磁针静止时的位置如下图，请在图中标出磁感线的方向和小磁针的N极、49、给螺线管通电后，小磁针静止时N极的指向如下图，请在虚线框内用箭头标出电流的方向、50、根据图中所给的信息，在括号中标明电源的正、负极、51、小磁针在通电螺线管产生的磁场中静止时，指向如下图、请将电源符号填入虚线框内并画出该通电螺线管导线的绕法、52、小明同学设计了一个电动按摩棒，其结构示意图如下图，ABO可以看做是一个杠杆、O为支点，B处有一个条形磁体，A为按摩槌头、当电磁铁输入方向改变的交流电时，条形磁体会受到引力或斥力，带动按摩槌头A振动、某一时刻，电磁铁与条形磁体间的磁感线如下图，请画出此时：（1）磁感线方向并标出电磁铁上端的磁极、（2）螺线管中的电流方向、（3）条形磁体所受磁力的示意图、53、〔2017、哈尔滨〕如下图是“自动水位显示器”的电路图、当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮、请根据以上要求，用笔画线代替导线，完成工作电路的连接、54、如下图，在螺线管正上方用弹簧挂着条形磁铁，开关闭合后弹簧伸长，请在图中标出螺线管的N、S极和电源的正、负极、55、请用笔画线代替导线将如下图的实物图补充完整、要求：①小磁针的指向满足如下图方向；②滑动变阻器的滑片向A端移动后，通电螺线管的磁性减弱；③原有导线不得更改、56、如下图是小明探究“影响电磁铁磁性强弱因素”的装置图，它是由电源、滑动变阻器、开关、电流表、带铁芯的螺线管和自制针式刻度板组成、通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱、在指针下方固定一物体A、当用导线A与接线柱2相连，闭合开关后，指针B发生偏转、（1）用笔画线代替导线将实物图连接完整、（2）指针下方的物体A应由材料＿＿＿＿＿＿＿制成、A、铜B、铁C、塑料D、铝（3）实验发现：①将滑动变阻器的滑片P向＿＿＿＿＿＿〔左／右〕移动过程中，指针B偏转的角度将增大、②将导线A由与接线柱2相连改为与接线柱1相连，闭合开关后，调整滑动变阻器的滑片P的位置，使电路中的电流保持不变，可发现指针B偏转的角度将会＿＿＿＿＿＿＿、③断开开关，电磁铁＿＿＿＿＿＿＿〔有／无〕磁性、（4）经过对电磁铁的研究，可得出结论是：当线圈匝数一定时，通过电磁铁的电流越大，电磁铁的磁性＿＿＿＿＿＿＿；当通过电磁铁的电流一定时，电磁铁线圈匝数越多，磁性＿＿＿＿＿＿＿、57、在研究两个靠近的异名磁极周围磁感线的分布时，几位同学提出了以下四种猜想：（1）利用所学知识，断定猜想＿＿＿＿＿＿＿和＿＿＿＿＿＿＿肯定是错误的，你判断的依据是：磁体外部的磁感线都是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿、（2）请设计一个简单实验，验证剩下的两个猜想是否正确、简述你的实验方案、主要器材：＿＿＿＿＿＿＿；简要做法：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；判断方法：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿、58、如下图，将一根直导线放在静止小磁针的正上方，并与小磁针平行、接通电路后，观察到小磁针偏转、（1）实验探究的是通电直导线周围是否存在＿＿＿＿＿＿＿、（2）改变直导线中的电流方向，小磁针偏转方向也发生改变，说明＿＿＿＿＿＿＿＿＿＿＿＿＿＿、（3）实验中小磁针的作用是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿、（4）实验中用到的一种重要科学研究方法是＿＿＿＿＿＿＿、A、类比法B、转换法C、控制变量法D、等效替代法59、请你设计一个验证性小实验，证明“通电螺线管的极性与电流方向有关”、60、在探究“影响电磁铁磁性强弱的因素”实验中，小明用相同的漆包线和铁钉绕制成电磁铁甲和乙，设计了如下图的电路、（1）实验中通过观察＿＿＿＿＿＿＿来比较电磁铁磁性强弱、（2）闭合开关后，通过分析图中的现象，可以得出的结论是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿、（3）乙铁钉的钉尖是＿＿＿＿＿＿＿极、假设想探究电磁铁的磁性强弱与电流大小的关系，接下来可以怎么做：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿、61、如下图，闭合开关后，导线AB会运动，说明磁场会对通电导体产生力的作用、我们知道，力是有大小的，这个作用力的大小与什么因素有关呢？完成以下问题：（1）猜想：磁场对通电导体作用力的大小与什么因素有关？〔写出一条即可〕（2）你做出上述猜想的依据是什么？62、如下图是我们在课堂上做的探究“怎样产生感应电流”的实验装置，AB是一根导体，通过导线、开关连接在灵敏电流计的两接线柱上、（1）实验中我们是通过观察＿＿＿＿＿＿＿＿＿＿＿＿＿＿来判断是否有感应电流产生的、（2）闭合开关，让导体竖直上下运动，电路中＿＿＿＿＿＿＿〔有／无〕感应电流；要使电路中有感应电流，可以采用的方法是＿＿＿＿＿＿＿〔只需写一种〕、（3）小明同学想进一步探究“感应电流的大小跟哪些因素有关”、他猜想：可能与导线切割磁感线运动的快慢有关、请你根据图中的实验装置，帮助小明设计实验来验证他的猜想，你设计的实验方法是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿、63、如图甲所示是探究电磁感应现象的装置、（1）闭合开关，让导体AB沿水平方向左右运动，观察到灵敏电流计的指针偏转；假设让导体AB由图示位置沿竖直方向上下运动，那么灵敏电流计的指针＿＿＿＿＿＿＿〔偏转／不偏转〕、（2）利用此装置探究感应电流方向与磁场方向和切割磁感线方向之间的关系，观察到的实验现象记录如下：在上述四次实验中，比较＿＿＿＿＿＿＿两次实验，可知感应电流方向与磁场方向有关；比较＿＿＿＿＿＿＿两次实验，可知同时改变磁场方向和切割磁感线方向那么感应电流方向不变、（3）在探究中还发现，导体AB水平同左〔或向右〕缓慢运动时，灵敏电流计的指针偏转角度较小；导体AB水平向左〔或向右〕快速运动时，灵敏电流计的指针偏转角度较大、说明感应电流的大小与＿＿＿＿＿＿＿有关、（4）有同学还想探究感应电流的大小是否与磁场强弱有关，请写出简要做法：＿＿＿＿＿＿＿；如何判断：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿、（5）如图乙所示是实验室用到的手摇发电机模型，将小电灯换成灵敏电流计，慢慢摇动手柄，观察到灵敏电流计的指针＿＿＿＿＿＿＿〔左右摆动／向一侧摆动〕、这说明该发电机模型发出的电是＿＿＿＿＿＿＿〔交流电／直流电〕、【四】解答题64、某兴趣小组在研究扬声器结构时发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几位同学提出了以下三种猜想：猜想1：磁极呈横向分布〔如图甲所示，左侧为N极，右侧为S极〕、猜想2：磁极呈轴向分布〔如图乙所示，上面为N极，下面为S极〕、猜想3：磁极呈上中下分布〔如图丙所示，上下面为N极，中部为S极〕、（1）根据所学知识，他们经过讨论，断定猜想3是错误的，你认为他们判断的依据是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿、（2）为了验证其猜想，他们用细线将环形磁体水平悬挂起来〔如图丁所示〕，结果观察到磁体在任意位置都能保持静止、这说明猜想＿＿＿＿＿＿＿是错误的、（3）请设计一个简单实验，验证剩下的一个猜想是否正确，简述你的实验方案、主要器材：＿＿＿＿＿＿＿；简要做法：＿＿＿＿＿＿＿＿＿＿＿＿＿＿；如何判断：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿、65、如下图是小敏自制的一个电磁跷跷板、小狗、小猫模型站在一个可绕光滑转轴转动的轻质杆上，它的工作过程是：当处于如图位置时，两触点接触，使电磁铁产生磁性，吸引衔铁，小猫端下降，两触点断开，电磁铁失去磁性，在小狗重力的作用下，小狗端下降，反复上述过程、（G取10N／KG）（1）如果小猫、小狗站立点离转轴的距离分别为7CM和5CM，小猫模型的质量为100G，那么该跷跷板要能正常工作，小狗模型的重力应略大于＿＿＿＿＿＿＿N、（2）假设该跷跷板电路连接正确、两触点接触良好，但不能正常工作，可以改进的方法是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿〔只要写出一点即可〕、66、（2017、湘潭）在物理学中，磁场的强度用磁感应强度B（单位是T）表示、B越大，磁场越强；B＝0，表示没有磁场、如果电阻大小随磁场的强弱变化而变化，那么这种电阻叫磁敏电阻、（1）如图甲所示是某磁敏电阻R的阻值随磁感应强度B变化的图像，根据图像可知，磁敏电阻的阻值随磁感应强度B的增大而＿＿＿＿＿＿＿、（2）将该磁敏电阻放在磁场外，接入如图乙所示的电路，闭合开关后，电流表示数如图丙所示，那么流过磁敏电阻的电流为＿＿＿＿＿＿＿MA，此时磁敏电阻两端的电压为＿＿＿＿＿＿＿V、（3）只要在图乙中再连入一个电压表，就可测量磁敏电阻的阻值，利用图甲，可知道相应位置的磁感应强度大小、请在图上将电压表连入电路、〔用符号表示〕（4）正确接线后，将磁敏电阻R置于磁场中的A点，接通电路，电压表和电流表的示数分别为5V和20MA，磁敏电阻的阻值为＿＿＿＿＿＿＿Ω，此时A点的磁感应强度B＝＿＿＿＿＿＿＿T、改变磁敏电阻R在A处放置的方向，电压表和电流表的示数都不变，那么该磁敏电阻的阻值与磁场方向＿＿＿＿＿＿＿〔有关／无关〕、67、磁场的强弱可用磁感应强度（B）表示，单位为特（T）、某些材料的电阻值随磁场增强而增大的现象称为磁阻效应，用这些材料制成的电阻称为磁敏电阻，利用磁敏电阻可以测量磁感应强度、某磁敏电阻RB在室温下的阻值与外加磁场B大小的关系如下表所示、把RB接入如下图电路〔电源电压恒为9V，滑动变阻器R'上标有“100Ω1A”字样〕，并在室温下进行实验、（1）当外加磁场增强时，电路中的电流＿＿＿＿＿＿＿〔变大／不变／变小〕；为了使电压表的示数保持不变，滑动变阻器R'的滑片P应向＿＿＿＿＿＿＿（A／B）端移动、（2）RB所在处无外加磁场时，RB＝150Ω；此时闭合开关，滑片P在A端和B端之间移动时，电压表示数的变化范围是＿＿＿＿＿＿＿，〔不计实验电路产生的磁场，下同〕（3）当电路置于某磁场中，滑动变阻器R'的滑片P位于B端时，电压表的示数为6V，那么该处磁场的磁感应强度为＿＿＿＿＿＿＿T、68、法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了诺贝尔物理学奖、小明同学设计了如下图的电路，来研究巨磁电阻阻值的大小与有无磁场的关系，请分析回答：（1）断开S1，闭合S2，移动滑动变阻器R2的滑片，测得两电表的四组数据如下表所示，由此可知，无磁场时GMR的电阻大小为＿＿＿＿＿＿＿Ω、再闭合S1和S2，保持R1滑片位置不变，移动滑动变阻器R2的滑片，测得两电表的四组数据如下表所示，可计算出有磁场时GMR的电阻大小、（2）通过上述实验，得出的结论是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿、（3）利用小明同学设计的电路并保持原有器材不变，你还可以进一步研究与巨磁电阻阻值大小有关的问题是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿、69、如图甲所示，在探究电流做功与哪些因素有关的实验中，小电动机通过细线将砝码吊起、（1）请将滑动变阻器接入电路中〔要求连线不得交叉〕、（2）假设不计摩擦及损耗，那么电流通过小电动机所做的功与小电动机对＿＿＿＿＿做的功相等、（3）电流表和电压表的读数如图乙、丙所示，那么小电动机两端的电压是＿＿＿＿＿＿＿V，电功率P电＝＿＿＿＿＿＿W、（4）假设砝码的重力是10N，小电动机在5S内将砝码匀速提升0.4M，那么它的机械功率P＝＿＿＿＿＿＿＿W、（5）P电与P的大小关系是P电＿＿＿＿＿＿＿〔》／＝／《〕＿＿＿＿＿＿＿P；造成这种情况的原因可能是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿、〔写出一条理由即可〕70、电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示、控制电路的电源电压U＝6V，保护电阻R1＝100Ω，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计、（1）当压敏电阻R2受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强、电梯超载时，衔铁被电磁铁吸住，触点K与触点＿＿＿＿＿＿＿接触，电铃发出警报声、（2）假设电梯在20S内将一位重600N的乘客匀速提开15M，求电梯对乘客做功的功率、（3）当电磁铁线圈电流达到20MA时，衔铁刚好被吸住、假设该电梯厢内站立总质量为1000㎏的乘客时，试通过计算说明电梯是否超载、（G取10N／KG）71、医生对病人进行脑部手术时，需要将体温降至合适的温度，准备手术之前，病人的心肺功能开始由心肺机取代、（1）心肺机的功能之一是用“电动泵”替代心脏搏动，推动血液循环，如下图，将线圈AB缠绕并固定在活塞一端，利用其与固定磁铁之间的相对运动，带动电动泵中的活塞，使血液定向流动；阀门K1、K2都只能单向开启，反向那么封闭管路，当线圈中的电流从A流向B时，线圈的左端为N极，活塞将向＿＿＿＿＿＿＿＿＿运动，“动力泵”处于＿＿＿＿＿＿＿〔抽血／送血〕状态、（2）心肺机的另一个功能是用“热交换器”进行热量交换，通过血液循环调节体温、经监测，。

《电磁转换》专题训练『考点指津』本专题为电磁学，知识掌握基本要求：知道什么是磁极；了解磁体磁感线的分布；知道磁场的基本性质；会判断电磁铁的磁极；知道电磁铁的优点及应用；知道电动机和发电机的原理；了解电动机和发电机工作时的能量转化。

中考命题热点：判断磁体的磁极；根据小磁针静止时N极指向确定磁场方向；知道改变电磁铁磁性强弱的方法；知道电磁铁的单间应用；识别发电机和电动机的结构装置图，说明发电机和电动机的工作原理及能量转化。

『练习测试』一、填空题1．磁体周围存在着，指南针能够指南北，是因为它受到了的作用。

2．如图14-1所示，当闭合开关S时，小磁针将向（填“顺时针”或“逆时针”）方向转动，当滑动变阻器的滑片P向右移动时，电磁铁的磁性将。

（填“增强”、“不变”或“减弱”）3．在“畅想家乡美好未来”的主题班会上，同学们奇想妙设，纷纷出计献策。

王林同学设计了城市未来磁悬浮轨道列车交通方案，图纸如图14-2所示，请你分析该方案中中应用到的物理知识有：（只要求写出两条）（1）（2）。

4．发电机是利用现象制成的，直流电动机是利用通电线圈在里受力转动的原理制成的。

5．如图14-3所示是研究感应电流方向与哪些因素有关的实验示意图。

比较甲、乙两图可知感应电流方向与有关；比较甲、丙两图可知感应电流方向与有关。

6．如图14-4是一种单元防盗门门锁的原理图。

其工作过程是：当有人在楼下按门铃叫门时，楼上的人闭合开关，门锁上的电磁铁通电衔铁，衔铁脱离门扣，这时来人拉开门，进入楼内。

在关门时，开关是断开的，衔铁在作用下，进入门扣。

在进入门扣的过程中能转化为能。

二、选择题7．下列说法正确的是（）A．电动机工作时将机械能转化成电能B．话筒工作时将电能转化成机械能C．变压器是根据电磁感应原理制造的D．蓄电池不能将电能转化成化学能8．如图14-5甲所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的A端移到B端的过程中，能表示测力计示数与水平位置关系的是如图14-5乙中的（）9．下列说法中符合实际的是（）A．受地磁场的作用，静止的小磁针的S极总是指向地球的北方B．高层建筑物顶端装有避雷针C．行驶的汽车刹车时，乘客会向后倾倒D．阳光下人们用近视眼镜取火10．如图14-6所示，在“山”字型铁芯的B端绕有一通电线圈，则它的磁极位置（）A．A端为N极，C端为S极B．A端为极C端为N极C．A、C两端均为N极，B端为S极D．A、C端均为S极，B端为N极11．电动机是一种高效率、低污染的动力设备，下面四幅实验装置图中，对电动机有直接影响的是（）12．安培在科学院做了一个小实验，引起其他科学家的极大兴趣，如图14-7所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是（）A．通电螺线管仍保持在原来位置上静止B．通电螺线管转动，直到A端指向南，B端指向北C．通电螺线管转动，直到A端指向北，B端指向南D．通电螺线管能在任意位置静止13．回顾所用的科学方法，下列说法不正确的是（）A．将固体分子看成是一些用弹簧连接的小球，这是模型法B．发现导线太长而采取缠绕的方式从而制成滑动变阻器，这是利用了缺点列举法C．为观察玻璃瓶的形变，采取观察瓶塞上玻璃管中液面的变化，这是用了放大法D．由电生磁想到磁能否生电，这是一种控制变量法14．如图14-8（甲）、（乙）中，MD导体运动，请分析下述各种情况下导体中有感应电流产生的是（）A．在图甲中，MD导体沿纸面向左或向右运动B．在图乙中，MD导体沿纸面向左或向右运动C．在图甲中，MD导体垂直纸面向里或向外运动D．在图乙中，MD导体垂直纸面向里或向外运动三、作图题1．在一个圆纸盒里有一个条形磁体，圆纸盒外放着一些小磁针，各磁针静止时N极的指向如图14-10所示，请在圆纸盒里画出磁体并标明它的N、S。
