高考物理专题电磁学知识点之静电场难题汇编附答案

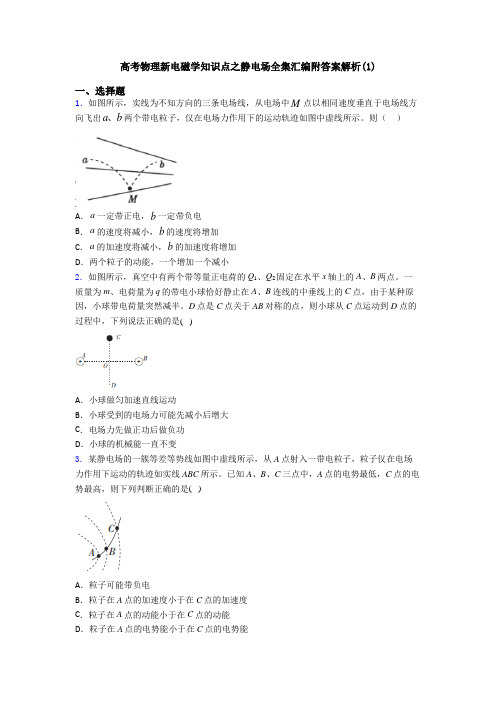

高考物理新电磁学知识点之静电场全集汇编附答案解析(1)一、选择题1．如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度垂直于电场线方、两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示。

则（）向飞出a bA．a一定带正电，b一定带负电B．a的速度将减小，b的速度将增加C．a的加速度将减小，b的加速度将增加D．两个粒子的动能，一个增加一个减小2．如图所示，真空中有两个带等量正电荷的Q1、Q2固定在水平x轴上的A、B两点。

一质量为m、电荷量为q的带电小球恰好静止在A、B连线的中垂线上的C点，由于某种原因，小球带电荷量突然减半。

D点是C点关于AB对称的点，则小球从C点运动到D点的过程中，下列说法正确的是( )A．小球做匀加速直线运动B．小球受到的电场力可能先减小后增大C．电场力先做正功后做负功D．小球的机械能一直不变3．某静电场的一簇等差等势线如图中虚线所示，从A点射入一带电粒子，粒子仅在电场力作用下运动的轨迹如实线ABC所示。

已知A、B、C三点中，A点的电势最低，C点的电势最高，则下列判断正确的是( )A．粒子可能带负电B．粒子在A点的加速度小于在C点的加速度C．粒子在A点的动能小于在C点的动能D．粒子在A点的电势能小于在C点的电势能4．如图所示，将带正电的粒子从电场中的A 点无初速地释放，不计重力的作用，则下列说法中正确的是（ ）A ．带电粒子一定做加速直线运动B ．带电粒子的电势能一定逐渐增大C ．带电粒子的动能一定越来越小D ．带电粒子的加速度一定越来越大5．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V 、20V 、30V ，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a 、b 、c 是轨迹上的三个点，下列说法正确的是（ ）A ．粒子在三点所受的电场力不相等B ．粒子必先过a ，再到b ，然后到cC ．粒子在三点所具有的动能大小关系为E kb ＞E ka ＞E kcD ．粒子在三点的电势能大小关系为E pc ＜E pa ＜E pb6．如图所示，匀强电场中三点A 、B 、C 是一个三角形的三个顶点，30ABC CAB ∠=∠=︒，23m BC =，已知电场线平行于ABC 所在的平面，一个电荷量6110C q -=-⨯的点电荷由A 移到B 的过程中，电势能增加了51.210J -⨯，由B 移到C 的过程中电场力做功6610J -⨯，下列说法正确的是（ ）A ．B 、C 两点的电势差为3VB ．该电场的电场强度为1V/mC ．正电荷由C 点移到A 点的过程中，电势能增加D ．A 点的电势低于B 点的电势7．a 、b 、c 、d 分别是一个菱形的四个顶点，∠abc=120°．现将三个等量的正点电荷＋Q 固定在a 、b 、c 三个顶点上，将一个电量为＋q 的点电荷依次放在菱形中心点O 点和另一个顶点d 点处，两点相比：（ ）A ．+q 在d 点所受的电场力较大B ．+q 在d 点所具有的电势能较大C ．d 点的电势低于O 点的电势D ．d 点的电场强度大于O 点的电场强度8．下列选项中的各14圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各14圆环间彼此绝缘．坐标原点O 处电场强度最大的是 A ． B ． C ． D ． 9．如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O 处的电势为0V ，点A 处的电势为6V ，点B 处的电势为3V ，则电场强度的大小为A ．200V /mB ．2003/V mC ．100/V mD ．3/V m10．如图所示的实验装置中，平行板电容器的极板A 与一灵敏静电计相连，极板B 接地．若极板B稍向上移动一点，由观察到的静电计指针变化作出平行板电容器电容变小的结论的依据是（）A．两极板间的电压不变，极板上的电荷量变大B．两极板间的电压不变，极板上的电荷量变小C．极板上的电荷量几乎不变，两极板间电压变小D．极板上的电荷量几乎不变，两极板间电压变大11．如图所示，A、B、C三个同心球面是同一个点电荷周围的三个等势面，已知这三个球面的半径之差相等．A、C两个等势面电势分別为φA=6V和φC=2V，则中间B等势面的电势是（）A．一定等于4VB．一定高于4VC．一定低于4VD．无法确定12．如图所示为一对不等量异号点电荷的电场线分布，下列说法正确的是（）A．1Q可能带正电，也可能带负电B．B处没有电场线，故B处场强为零C．A点电势一定高于B点电势D．将一电子从A移到B点，电场力对电子做正功13．a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在的平面平行．已知a点的电势是20V，b点的电势是24V，d点的电势是4V，如图．由此可知，c点的电势为（）A ．4VB ．8VC ．12VD ．24V14．如图所示，平行板a 、b 组成的电容器与电池E 连接，平行板电容器P 处固定放置一带负电的点电荷，平行板b 接地。

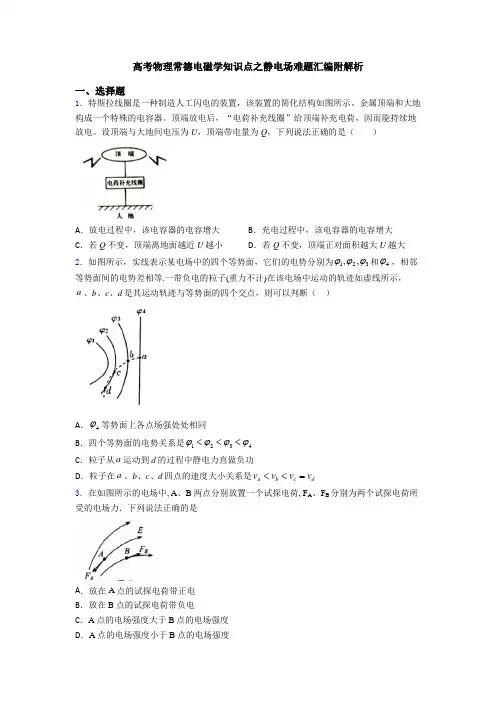

高考物理常德电磁学知识点之静电场难题汇编附解析一、选择题1．特斯拉线圈是一种制造人工闪电的装置，该装置的简化结构如图所示。

金属顶端和大地构成一个特殊的电容器。

顶端放电后，“电荷补充线圈”给顶端补充电荷，因而能持续地放电。

设顶端与大地间电压为U ，顶端带电量为Q ，下列说法正确的是（ ）A ．放电过程中，该电容器的电容增大B ．充电过程中，该电容器的电容增大C ．若Q 不变，顶端离地面越近U 越小D ．若Q 不变，顶端正对面积越大U 越大2．如图所示，实线表示某电场中的四个等势面，它们的电势分别为123,,ϕϕϕ和4ϕ，相邻等势面间的电势差相等.一带负电的粒子(重力不计)在该电场中运动的轨迹如虚线所示，a 、b 、c 、d 是其运动轨迹与等势面的四个交点，则可以判断（ ）A ．4ϕ等势面上各点场强处处相同B ．四个等势面的电势关系是1234ϕϕϕϕ<<<C ．粒子从a 运动到d 的过程中静电力直做负功D ．粒子在a 、b 、c 、d 四点的速度大小关系是a b c d v v v v <<=3．在如图所示的电场中, A 、B 两点分别放置一个试探电荷, F A 、F B 分别为两个试探电荷所受的电场力．下列说法正确的是A ．放在A 点的试探电荷带正电B ．放在B 点的试探电荷带负电C ．A 点的电场强度大于B 点的电场强度D ．A 点的电场强度小于B 点的电场强度4．如图所示，匀强电场中三点A 、B 、C 是一个三角形的三个顶点，30ABC CAB ∠=∠=︒，23m BC =，已知电场线平行于ABC 所在的平面，一个电荷量6110C q -=-⨯的点电荷由A 移到B 的过程中，电势能增加了51.210J -⨯，由B 移到C 的过程中电场力做功6610J -⨯，下列说法正确的是（ ）A ．B 、C 两点的电势差为3VB ．该电场的电场强度为1V/mC ．正电荷由C 点移到A 点的过程中，电势能增加D ．A 点的电势低于B 点的电势5．质量为m 的带电微粒以竖直向下的初速度0v 进入某电场，由于电场力和重力的作用，微粒沿竖直方向下落高度h 后，速度变为零。

高考物理电磁学知识点之静电场真题汇编及答案(4)一、选择题1．a 、b 、c 、d 是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在的平面平行．已知a 点的电势是20V ，b 点的电势是24V ，d 点的电势是4V ，如图．由此可知，c 点的电势为（ ）A ．4VB ．8VC ．12VD ．24V2．真空中静电场的电势φ在x 正半轴随x 的变化关系如图所示，x 1、x 2、x 3为x 轴上的三个点，下列判断正确的是（ ）A ．将一负电荷从x 1移到x 2，电场力不做功B ．该电场可能是匀强电场C ．负电荷在x 1处的电势能小于在x 2处的电势能D ．x 3处的电场强度方向沿x 轴正方向3．如图所示，实线表示某电场中的四个等势面，它们的电势分别为123,,ϕϕϕ和4ϕ，相邻等势面间的电势差相等.一带负电的粒子(重力不计)在该电场中运动的轨迹如虚线所示，a 、b 、c 、d 是其运动轨迹与等势面的四个交点，则可以判断（ ）A ．4ϕ等势面上各点场强处处相同B ．四个等势面的电势关系是1234ϕϕϕϕ<<<C ．粒子从a 运动到d 的过程中静电力直做负功D ．粒子在a 、b 、c 、d 四点的速度大小关系是a b c d v v v v <<=4．在如图所示的电场中, A 、B 两点分别放置一个试探电荷, F A 、F B 分别为两个试探电荷所受的电场力．下列说法正确的是A ．放在A 点的试探电荷带正电B ．放在B 点的试探电荷带负电C ．A 点的电场强度大于B 点的电场强度D ．A 点的电场强度小于B 点的电场强度5．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V 、20V 、30V ，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a 、b 、c 是轨迹上的三个点，下列说法正确的是（ ）A ．粒子在三点所受的电场力不相等B ．粒子必先过a ，再到b ，然后到cC ．粒子在三点所具有的动能大小关系为E kb ＞E ka ＞E kcD ．粒子在三点的电势能大小关系为E pc ＜E pa ＜E pb6．如图所示，在空间坐标系Oxyz 中有A 、B 、M 、N 点，且AO =BO =MO =NO ；在A 、B 两点分别固定等量同种点电荷+Q 1与+Q 2，若规定无穷远处电势为零，则下列说法正确的是（ ）A ．O 点的电势为零B ．M 点与N 点的电场强度相同C ．M 点与N 点的电势相同D ．试探电荷+q 从N 点移到无穷远处，其电势能增加7．如图所示是示波管的原理示意图，XX′和YY′上不加电压时，在荧光屏的正中央出现一亮斑，现将XX′和YY′分别连接如图甲乙所示电压，从荧光屏正前方观察，你应该看到的是图中哪一个图形？A ．B ．C ．D ．8．下列说法正确的是（ ）A ．电场不是实物，因此不是物质B ．元电荷就是电子C ．首次比较准确地测定电子电荷量的实验是密立根油滴实验，其实验原理是微小带电油滴在电场中受力平衡D ．库仑定律122kq q F r =与万有引力定律122km m F r=在形式上很相似；由此人们认识到库仑力与万有引力是同种性质的力 9．三个α粒子在同一地点沿同一方向飞入偏转电场，出现了如图所示的轨迹，由此可以判断下列不正确的是A ．在b 飞离电场的同时,a 刚好打在负极板上B ．b 和c 同时飞离电场C ．进电场时c 的速度最大,a 的速度最小D．动能的增加值c最小,a和b一样大10．空间存在着平行于x轴方向的静电场，P、M、O、N、Q为x轴上的点，P、Q之间各点的电势φ随位置坐标x的变化如图所示。

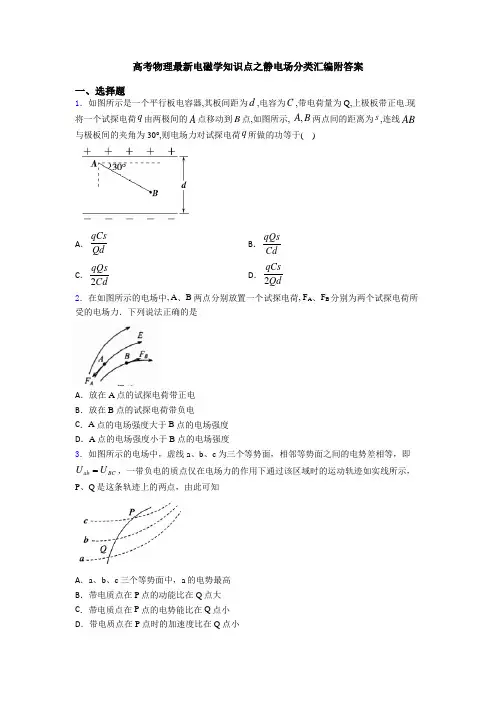

高考物理最新电磁学知识点之静电场分类汇编附答案一、选择题1．如图所示是一个平行板电容器,其板间距为d ,电容为C ,带电荷量为Q,上极板带正电.现将一个试探电荷q 由两极间的A 点移动到B 点,如图所示, ,A B 两点间的距离为s ,连线AB与极板间的夹角为30°,则电场力对试探电荷q 所做的功等于( )A ． qCs QdB ． qQs CdC ． 2qQs CdD ．2qCs Qd 2．在如图所示的电场中, A 、B 两点分别放置一个试探电荷, F A 、F B 分别为两个试探电荷所受的电场力．下列说法正确的是A ．放在A 点的试探电荷带正电B ．放在B 点的试探电荷带负电C ．A 点的电场强度大于B 点的电场强度D ．A 点的电场强度小于B 点的电场强度3．如图所示的电场中，虚线a 、b 、c 为三个等势面，相邻等势面之间的电势差相等，即ab BC U U ，一带负电的质点仅在电场力的作用下通过该区域时的运动轨迹如实线所示，P 、Q 是这条轨迹上的两点，由此可知A ．a 、b 、c 三个等势面中，a 的电势最高B ．带电质点在P 点的动能比在Q 点大C ．带电质点在P 点的电势能比在Q 点小D ．带电质点在P 点时的加速度比在Q 点小4．下列说法正确的是（ ）A ．电场不是实物，因此不是物质B ．元电荷就是电子C ．首次比较准确地测定电子电荷量的实验是密立根油滴实验，其实验原理是微小带电油滴在电场中受力平衡D ．库仑定律122kq q F r =与万有引力定律122km m F r =在形式上很相似；由此人们认识到库仑力与万有引力是同种性质的力 5．质量为m 的带电微粒以竖直向下的初速度0v 进入某电场，由于电场力和重力的作用，微粒沿竖直方向下落高度h 后，速度变为零。

重力加速度大小为g 。

该过程中微粒的电势能的增量为（ ）A ．2012mv B ．mgh C ．2012mv mgh + D ．2012mv mgh - 6．空间存在着平行于x 轴方向的静电场，P 、M 、O 、N 、Q 为x 轴上的点，P 、Q 之间各点的电势φ随位置坐标x 的变化如图所示。

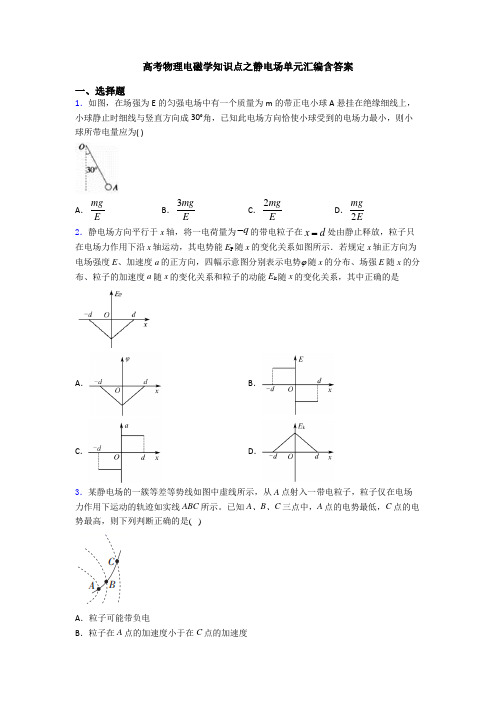

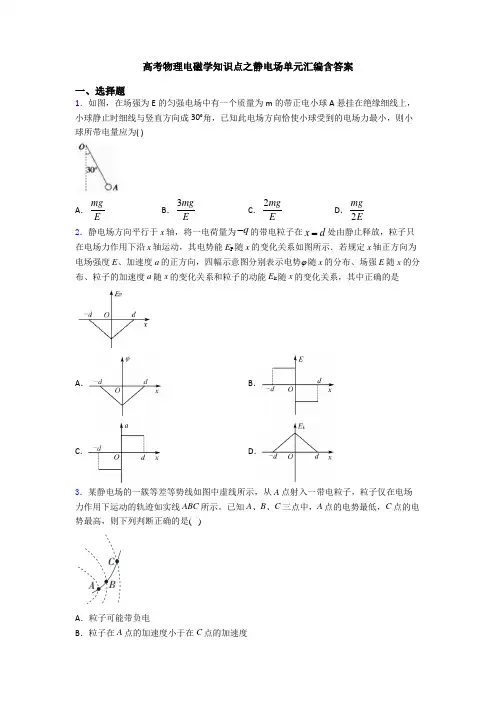

高考物理电磁学知识点之静电场单元汇编含答案一、选择题1．如图，在场强为E 的匀强电场中有一个质量为m 的带正电小球A 悬挂在绝缘细线上，小球静止时细线与竖直方向成30°角，已知此电场方向恰使小球受到的电场力最小，则小球所带电量应为( )A ．mg EB ．3mg EC ．2mg ED ．2mg E2．静电场方向平行于x 轴，将一电荷量为q -的带电粒子在x d =处由静止释放，粒子只在电场力作用下沿x 轴运动，其电势能E P 随x 的变化关系如图所示．若规定x 轴正方向为电场强度E 、加速度a 的正方向，四幅示意图分别表示电势ϕ 随x 的分布、场强E 随x 的分布、粒子的加速度a 随x 的变化关系和粒子的动能E k 随x 的变化关系，其中正确的是A ．B ．C ．D ．3．某静电场的一簇等差等势线如图中虚线所示，从A 点射入一带电粒子，粒子仅在电场力作用下运动的轨迹如实线ABC 所示。

已知A 、B 、C 三点中，A 点的电势最低，C 点的电势最高，则下列判断正确的是( )A ．粒子可能带负电B ．粒子在A 点的加速度小于在C 点的加速度C ．粒子在A 点的动能小于在C 点的动能D ．粒子在A 点的电势能小于在C 点的电势能4．如图所示，实线表示某电场中的四个等势面，它们的电势分别为123,,ϕϕϕ和4ϕ，相邻等势面间的电势差相等.一带负电的粒子(重力不计)在该电场中运动的轨迹如虚线所示，a 、b 、c 、d 是其运动轨迹与等势面的四个交点，则可以判断（ ）A ．4ϕ等势面上各点场强处处相同B ．四个等势面的电势关系是1234ϕϕϕϕ<<<C ．粒子从a 运动到d 的过程中静电力直做负功D ．粒子在a 、b 、c 、d 四点的速度大小关系是a b c d v v v v <<=5．在如图所示的电场中, A 、B 两点分别放置一个试探电荷, F A 、F B 分别为两个试探电荷所受的电场力．下列说法正确的是A ．放在A 点的试探电荷带正电B ．放在B 点的试探电荷带负电C ．A 点的电场强度大于B 点的电场强度D ．A 点的电场强度小于B 点的电场强度6．如图所示，虚线a 、b 、c 代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P 、Q 是这条轨迹上的两点，由此可知( )A ．三个等势面中，c 等势面电势高B ．带电质点通过Q 点时动能较小C ．带电质点通过P 点时电势能较大D ．带电质点通过Q 点时加速度较大7．如图所示,一绝缘光滑半圆环轨道放在竖直向下的匀强电场中，电场强度大小为E 。

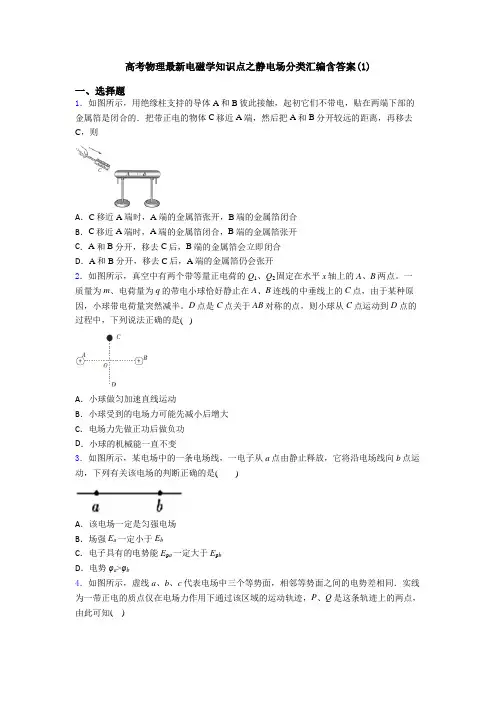

高考物理最新电磁学知识点之静电场分类汇编含答案(1)一、选择题1．如图所示，用绝缘柱支持的导体A和B彼此接触，起初它们不带电，贴在两端下部的金属箔是闭合的．把带正电的物体C移近A端，然后把A和B分开较远的距离，再移去C，则A．C移近A端时，A端的金属箔张开，B端的金属箔闭合B．C移近A端时，A端的金属箔闭合，B端的金属箔张开C．A和B分开，移去C后，B端的金属箔会立即闭合D．A和B分开，移去C后，A端的金属箔仍会张开2．如图所示，真空中有两个带等量正电荷的Q1、Q2固定在水平x轴上的A、B两点。

一质量为m、电荷量为q的带电小球恰好静止在A、B连线的中垂线上的C点，由于某种原因，小球带电荷量突然减半。

D点是C点关于AB对称的点，则小球从C点运动到D点的过程中，下列说法正确的是( )A．小球做匀加速直线运动B．小球受到的电场力可能先减小后增大C．电场力先做正功后做负功D．小球的机械能一直不变3．如图所示，某电场中的一条电场线，一电子从a点由静止释放，它将沿电场线向b点运动，下列有关该电场的判断正确的是()A．该电场一定是匀强电场B．场强E a一定小于E bC．电子具有的电势能E p a一定大于E p bD．电势φa>φb4．如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P、Q是这条轨迹上的两点，由此可知( )A．三个等势面中，c等势面电势高B．带电质点通过Q点时动能较小C．带电质点通过P点时电势能较大D．带电质点通过Q点时加速度较大5．空间存在着平行于x轴方向的静电场，P、M、O、N、Q为x轴上的点，P、Q之间各点的电势φ随位置坐标x的变化如图所示。

一个带电粒子仅在电场力作用下从M点由静止开始沿x轴正方向运动，下列说法正确的是A．粒子一定带负电B．P点的电势低于M点的电势C．M点的电场强度小于N点的电场强度D．粒子从M点向N点运动的过程中，电势能一直减小6．图中虚线为电场中与场强方向垂直的等间距平行直线，两粒子M、N质量相等，所带电荷的绝对值也相等．现将M、N从虚线上的O点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点a、b、c为实线与虚线的交点，已知O点电势高于c 点．若不计重力，则A．M带负电荷，N带正电荷B．N在a点的速度与M在c点的速度大小相同C．N在从O点运动至a点的过程中克服电场力做功D．M在从O点运动至b点的过程中，电场力对它做的功等于零7．如图所示，匀强电场的场强为E，M与N两点间的距离为d，MN与电场线的夹角为 ，则M、N两点间的电势差为（）A ．EdB ．sin Ed αC ．cos Ed αD ．tan Ed α8．如图，电荷量为q 1和q 2的两个点电荷分别位于P 点和Q 点，已知在P 、Q 连线至某点R 处的电场强度为零，且PR =2RQ ，则A ．q 1=2q 2B ．q 1=4q 2C ．q 1=-2q 2D ．q 1=-4q 29．点电荷A 和B ，分别带正电和负电，电量分别为4Q 和Q ，如图所示，在AB 连线上，电场强度为零的地方在（ ）A ．B 左侧B ．A 右侧C ．A 和B 之间D ．A 的右侧及B 的左侧10．如图，一带正电的点电荷固定于O 点，两虚线圆均以O 为圆心，两实线分别为带电粒子M 和N 先后在电场中运动的轨迹，a 、b 、c 、d 为轨迹和虚线圆的交点，不计重力。

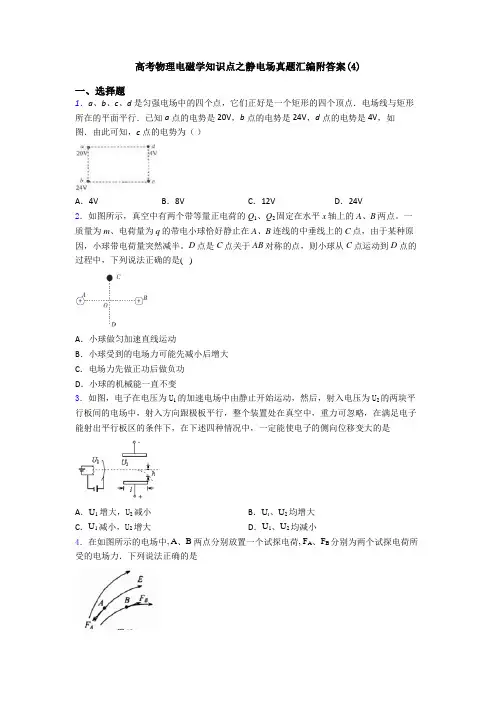

高考物理电磁学知识点之静电场真题汇编附答案(4)一、选择题1．a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在的平面平行．已知a点的电势是20V，b点的电势是24V，d点的电势是4V，如图．由此可知，c点的电势为（）A．4V B．8V C．12V D．24V2．如图所示，真空中有两个带等量正电荷的Q1、Q2固定在水平x轴上的A、B两点。

一质量为m、电荷量为q的带电小球恰好静止在A、B连线的中垂线上的C点，由于某种原因，小球带电荷量突然减半。

D点是C点关于AB对称的点，则小球从C点运动到D点的过程中，下列说法正确的是( )A．小球做匀加速直线运动B．小球受到的电场力可能先减小后增大C．电场力先做正功后做负功D．小球的机械能一直不变3．如图，电子在电压为U1的加速电场中由静止开始运动，然后，射入电压为U2的两块平行板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，在下述四种情况中，一定能使电子的侧向位移变大的是A．U1增大，U2减小B．Uı、U2均增大C．U1减小，U2增大D．U1、U2均减小4．在如图所示的电场中, A、B两点分别放置一个试探电荷, F A、F B分别为两个试探电荷所受的电场力．下列说法正确的是A ．放在A 点的试探电荷带正电B ．放在B 点的试探电荷带负电C ．A 点的电场强度大于B 点的电场强度D ．A 点的电场强度小于B 点的电场强度5．图中展示的是下列哪种情况的电场线（ ）A ．单个正点电荷B ．单个负点电荷C ．等量异种点电荷D ．等量同种点电荷6．空间存在平行于纸面方向的匀强电场，纸面内ABC 三点形成一个边长为1cm 的等边三角形。

将电子由A 移动到B 点，电场力做功2eV ，再将电子由B 移动到C 点，克服电场力做功1eV 。

匀强电场的电场强度大小为A ．100V/mB ．20033V/mC ．200V/mD ．2003V/m7．下列说法正确的是（ ）A ．电场不是实物，因此不是物质B ．元电荷就是电子C ．首次比较准确地测定电子电荷量的实验是密立根油滴实验，其实验原理是微小带电油滴在电场中受力平衡D ．库仑定律122kq q F r =与万有引力定律122km m F r =在形式上很相似；由此人们认识到库仑力与万有引力是同种性质的力8．a 、b 、c 、d 分别是一个菱形的四个顶点，∠abc=120°．现将三个等量的正点电荷＋Q 固定在a 、b 、c 三个顶点上，将一个电量为＋q 的点电荷依次放在菱形中心点O 点和另一个顶点d 点处，两点相比：（ ）A ．+q 在d 点所受的电场力较大B ．+q 在d 点所具有的电势能较大C．d点的电势低于O点的电势D．d点的电场强度大于O点的电场强度9．关于摩擦起电和感应起电的实质，下列说法正确的是（）A．摩擦起电说明通过做功可以创造电荷B．摩擦起电说明电荷可以创造C．感应起电说明电荷可以从物体的一个部分转移到物体另一个部分D．感应起电说明电荷从带电的物体转移到原来不带电的物体上去了10．一个简易的电磁弹射玩具如图所示，线圈、铁芯组合充当炮筒，硬币充当子弹。

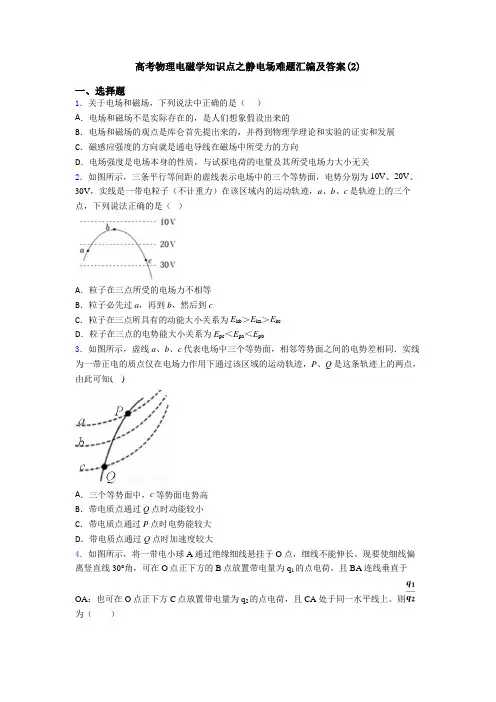

高考物理电磁学知识点之静电场难题汇编及答案(2)一、选择题1．关于电场和磁场，下列说法中正确的是（）A．电场和磁场不是实际存在的，是人们想象假设出来的B．电场和磁场的观点是库仑首先提出来的，并得到物理学理论和实验的证实和发展C．磁感应强度的方向就是通电导线在磁场中所受力的方向D．电场强度是电场本身的性质，与试探电荷的电量及其所受电场力大小无关2．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V、20V、30V，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a、b、c是轨迹上的三个点，下列说法正确的是（）A．粒子在三点所受的电场力不相等B．粒子必先过a，再到b，然后到cC．粒子在三点所具有的动能大小关系为E kb＞E ka＞E kcD．粒子在三点的电势能大小关系为E pc＜E pa＜E pb3．如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P、Q是这条轨迹上的两点，由此可知( )A．三个等势面中，c等势面电势高B．带电质点通过Q点时动能较小C．带电质点通过P点时电势能较大D．带电质点通过Q点时加速度较大4．如图所示，将一带电小球A通过绝缘细线悬挂于O点，细线不能伸长。

现要使细线偏离竖直线30°角，可在O点正下方的B点放置带电量为q1的点电荷，且BA连线垂直于OA；也可在O点正下方C点放置带电量为q2的点电荷，且CA处于同一水平线上。

则为（）A ．B ．C ．D ．5．空间存在平行于纸面方向的匀强电场，纸面内ABC 三点形成一个边长为1cm 的等边三角形。

将电子由A 移动到B 点，电场力做功2eV ，再将电子由B 移动到C 点，克服电场力做功1eV 。

匀强电场的电场强度大小为A ．100V/mB ．2003V/mC ．200V/mD ．2003V/m6．如图所示，匀强电场中三点A 、B 、C 是一个三角形的三个顶点，30ABC CAB ∠=∠=︒，23m BC =，已知电场线平行于ABC 所在的平面，一个电荷量6110C q -=-⨯的点电荷由A 移到B 的过程中，电势能增加了51.210J -⨯，由B 移到C 的过程中电场力做功6610J -⨯，下列说法正确的是（ ）A ．B 、C 两点的电势差为3VB ．该电场的电场强度为1V/mC ．正电荷由C 点移到A 点的过程中，电势能增加D ．A 点的电势低于B 点的电势7．下列选项中的各14圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各14圆环间彼此绝缘．坐标原点O 处电场强度最大的是A．B．C．D．8．关于摩擦起电和感应起电的实质，下列说法正确的是（）A．摩擦起电说明通过做功可以创造电荷B．摩擦起电说明电荷可以创造C．感应起电说明电荷可以从物体的一个部分转移到物体另一个部分D．感应起电说明电荷从带电的物体转移到原来不带电的物体上去了9．某电场的电场线的分布如图所示一个带电粒子由M点沿图中虚线所示的途径运动通过N点。

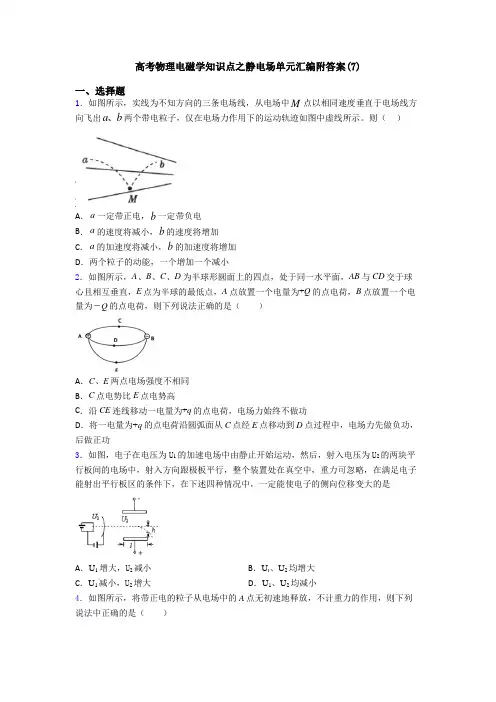

高考物理电磁学知识点之静电场单元汇编附答案(7)一、选择题1．如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度垂直于电场线方、两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示。

则（）向飞出a bA．a一定带正电，b一定带负电B．a的速度将减小，b的速度将增加C．a的加速度将减小，b的加速度将增加D．两个粒子的动能，一个增加一个减小2．如图所示，A、B、C、D为半球形圆面上的四点，处于同一水平面，AB与CD交于球心且相互垂直，E点为半球的最低点，A点放置一个电量为+Q的点电荷，B点放置一个电量为－Q的点电荷，则下列说法正确的是（）A．C、E两点电场强度不相同B．C点电势比E点电势高C．沿CE连线移动一电量为+q的点电荷，电场力始终不做功D．将一电量为+q的点电荷沿圆弧面从C点经E点移动到D点过程中，电场力先做负功，后做正功3．如图，电子在电压为U1的加速电场中由静止开始运动，然后，射入电压为U2的两块平行板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，在下述四种情况中，一定能使电子的侧向位移变大的是A．U1增大，U2减小B．Uı、U2均增大C．U1减小，U2增大D．U1、U2均减小4．如图所示，将带正电的粒子从电场中的A点无初速地释放，不计重力的作用，则下列说法中正确的是（）A．带电粒子一定做加速直线运动B．带电粒子的电势能一定逐渐增大C．带电粒子的动能一定越来越小D．带电粒子的加速度一定越来越大5．图中展示的是下列哪种情况的电场线（）A．单个正点电荷B．单个负点电荷C．等量异种点电荷D．等量同种点电荷6．如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P、Q是这条轨迹上的两点，由此可知( )A．三个等势面中，c等势面电势高B．带电质点通过Q点时动能较小C．带电质点通过P点时电势能较大D．带电质点通过Q点时加速度较大7．如图所示，在空间坐标系Oxyz中有A、B、M、N点，且AO=BO=MO=NO；在A、B两点分别固定等量同种点电荷+Q1与+Q2，若规定无穷远处电势为零，则下列说法正确的是（）A．O点的电势为零B．M点与N点的电场强度相同C ．M 点与N 点的电势相同D ．试探电荷+q 从N 点移到无穷远处，其电势能增加8．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小球以速度0v 水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球仍以相同的速度0v 从原处飞入，则带电小球（ ）A ．将打在下板中央B ．仍沿原轨迹由下板边缘飞出C ．不发生偏转，沿直线运动D ．若上板不动，将下板下移一段距离，小球可能打在下板的中央9．如图所示，将一带电小球A 通过绝缘细线悬挂于O 点，细线不能伸长。

高考物理电磁学知识点之静电场单元汇编含答案解析(3)一、选择题1．如图所示，四个点电荷所带电荷量的绝对值均为Q ，分别固定在正方形的四个顶点上，正方形边长为a ，则正方形两条对角线交点处的电场强度( )A ．大小为42kQ，方向竖直向上 B ．大小为22kQ，方向竖直向上 C ．大小为42kQ，方向竖直向下 D ．大小为22kQ，方向竖直向下 2．静电场方向平行于x 轴，将一电荷量为q -的带电粒子在x d =处由静止释放，粒子只在电场力作用下沿x 轴运动，其电势能E P 随x 的变化关系如图所示．若规定x 轴正方向为电场强度E 、加速度a 的正方向，四幅示意图分别表示电势ϕ 随x 的分布、场强E 随x 的分布、粒子的加速度a 随x 的变化关系和粒子的动能E k 随x 的变化关系，其中正确的是A ．B ．C ．D ．3．真空中静电场的电势φ在x 正半轴随x 的变化关系如图所示，x 1、x 2、x 3为x 轴上的三个点，下列判断正确的是（ ）A．将一负电荷从x1移到x2，电场力不做功B．该电场可能是匀强电场C．负电荷在x1处的电势能小于在x2处的电势能D．x3处的电场强度方向沿x轴正方向4．如图所示，A、B、C、D为半球形圆面上的四点，处于同一水平面，AB与CD交于球心且相互垂直，E点为半球的最低点，A点放置一个电量为+Q的点电荷，B点放置一个电量为－Q的点电荷，则下列说法正确的是（）A．C、E两点电场强度不相同B．C点电势比E点电势高C．沿CE连线移动一电量为+q的点电荷，电场力始终不做功D．将一电量为+q的点电荷沿圆弧面从C点经E点移动到D点过程中，电场力先做负功，后做正功5．如图所示,一绝缘光滑半圆环轨道放在竖直向下的匀强电场中，电场强度大小为E。

在与环心等高处放有一质量为m、带电荷量+q的小球,由静止开始沿轨道运动，下述说法正确的是（）A．小球在运动过程中机械能守恒B．小球经过环的最低点时机械能最大C．小球经过环的最低点时对轨道压力为2(mg+qE)D．小球经过环的最低点时对轨道压力为(mg+qE)v进入某电场，由于电场力和重力的作用，6．质量为m的带电微粒以竖直向下的初速度微粒沿竖直方向下落高度h后，速度变为零。
