电力网络问题的数学模型简介电力网络问题的数学模型是研究电力系统运行和控制的重要工具。
通过建立数学模型，可以对电力系统进行分析、优化和预测，以提高电力系统的可靠性和效率。
数学模型的基本原理电力网络问题的数学模型基于以下基本原理：- 节点电压平衡方程：通过节点电压平衡方程，可以描述电力系统中各个节点的电压关系。
- 分支潮流方程：借助分支潮流方程，可以计算电力系统中各个分支的功率流动情况。
- 网络拓扑结构：电力系统的网络拓扑结构包括节点之间的连接关系，通过建立网络拓扑结构，可以分析电力系统的传输特性。
常见的数学模型电力网络问题的数学模型可以根据具体问题和需求而定，以下是一些常见的数学模型：1. 潮流计算模型：用于计算电力系统中各个节点的电压和功率潮流分布情况。
2. 传输损耗模型：分析电力系统中输电线路的损耗情况，以优化电力输送效率。
3. 稳定性模型：研究电力系统的稳定性问题，包括电力系统的动态响应和稳定边界分析。
4. 风电、太阳能等可再生能源模型：用于分析可再生能源的发电能力和对电力系统的影响。
数学模型的应用电力网络问题的数学模型在电力系统规划、运行和控制方面广泛应用。
以下是一些常见的应用场景：1. 发电能力评估：通过数学模型可以评估电力系统的发电能力，为电力规划提供依据。
2. 运行状态分析：数学模型可以分析电力系统的运行状态，包括稳定性、电压、频率等参数。
3. 风险评估：通过数学模型可以评估电力系统面临的风险，如输电线路故障、发电机故障等。
4. 调度策略优化：通过数学模型可以优化电力系统的调度策略，以提高电力系统的效率和可靠性。
结论电力网络问题的数学模型在电力系统领域具有重要的应用和研究价值。
通过建立合理的数学模型，可以对电力系统进行分析、优化和预测，提高电力系统的可持续发展和可靠性，进一步推动电力行业的发展。

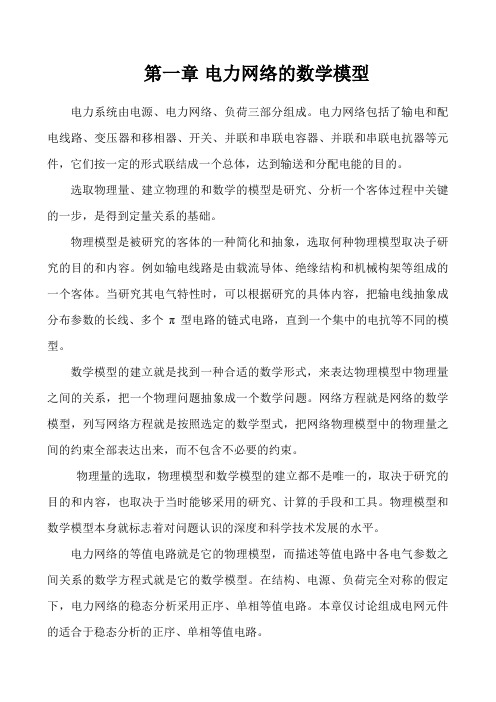

第一章电力网络的数学模型电力系统由电源、电力网络、负荷三部分组成。
电力网络包括了输电和配电线路、变压器和移相器、开关、并联和串联电容器、并联和串联电抗器等元件，它们按一定的形式联结成一个总体，达到输送和分配电能的目的。
选取物理量、建立物理的和数学的模型是研究、分析一个客体过程中关键的一步，是得到定量关系的基础。
物理模型是被研究的客体的一种简化和抽象，选取何种物理模型取决子研究的目的和内容。
例如输电线路是由载流导体、绝缘结构和机械构架等组成的一个客体。
当研究其电气特性时，可以根据研究的具体内容，把输电线抽象成分布参数的长线、多个π型电路的链式电路，直到一个集中的电抗等不同的模型。
数学模型的建立就是找到一种合适的数学形式，来表达物理模型中物理量之间的关系，把一个物理问题抽象成一个数学问题。
网络方程就是网络的数学模型，列写网络方程就是按照选定的数学型式，把网络物理模型中的物理量之间的约束全部表达出来，而不包含不必要的约束。
物理量的选取，物理模型和数学模型的建立都不是唯一的，取决于研究的目的和内容，也取决于当时能够采用的研究、计算的手段和工具。
物理模型和数学模型本身就标志着对问题认识的深度和科学技术发展的水平。
电力网络的等值电路就是它的物理模型，而描述等值电路中各电气参数之间关系的数学方程式就是它的数学模型。
在结构、电源、负荷完全对称的假定下，电力网络的稳态分析采用正序、单相等值电路。
本章仅讨论组成电网元件的适合于稳态分析的正序、单相等值电路。
第一节 电网元件的电路模型一、 标幺值电力系统常使用标幺值进行计算。
即使用没有单位的阻抗、导纳、电流、电压、功率的相对值进行运算。
基准值有名值标幺值=（1-1） 通常选定三相功率和线电压的基准值B S 和B U 后，其它各量的基准值也就确定了。
三相功率的基准一般选为一个整数，如100或1000MV A ，电压的基准往往取电网中被定为基本级的额定电压或平均额定电压。
第1章电力网络的数学模型及求解方法电力网络的数学模型是现代电力系统分析的基础。
例如，正常情况下的电力潮流和优化潮流分析、故障情况下短路电流计算以及电力系统静态安全分析和动态稳定性的评估，都离不开电力网络的数学模型。
这里所谓电力网络，是指由输电线路、电力变压器、并(串)联电容器等静止元件所构成的总体[1]。
从电气角度来看，无论电力网络如何复杂，原则上都可以首先做出它的等值电路，然后用交流电路理论进行分析计算。
本章所研究的电力网络均由线性的集中参数元件组成，适用于电力系统工频状态的分析。
对于电磁暂态分析问题，当涉及到高额现象及波过程时，需要采用分布参数的等值电路。
电力网络通常是由相应的节点导纳矩阵或节点阻抗矩阵来描述的[2,3]。
在现代电力系统分析中，我们需要面对成干上万个节点及电力网络所连接的电力系统。
对电力网络的描述和处理往往成为解决有关问题的关键[4]。
电力网络的导纳矩阵具有良好的稀疏特性，可以用来高效处理电力网络方程，是现代电力系统分析中广泛应用的数学模型。
因此。
电力网络节点导纳矩阵及其稀疏特性是本章讨论的核心内容。
节点阻抗矩阵的概念在处理电力网络故障时有广泛应用，将在1.4节中介绍。
此外，虽然关于电力网络的等值电路在一般输配电工程的教科书中都有论述，但在建立电力网络数学模型时，关于变压器和移相器的处理却有一些特点，因此1.1节中首先介绍这方面的内容。
1.1 基础知识1.1.1 节点方程及回路方程通常分析交流电路有两种方法，即节点电压法和回路电流法[3]。
这两种方法的共同特点是把电路的计算归结为一组联立方程式的求解问题；其差别是前者采用节点方程，后者采用回路方程。
目前在研究电力系统问题时，采用节点方程比较普遍，但有时以回路方程作为辅助工具。
以下首先以简单电力网络为例，说明利用节点方程计算电力网络的原理和持点。
图1—1表示了一个具有两个电源和一个等值负荷的系统。
该系统有5个节点和6条支路，y 1-y 6为各支路的导纳。
