考点2：电力系统各元件特性，数学模型 1、变压器的参数和数学模型1.1、双绕组变压器的参数和数学模型变压器做短路实验和空载实验测得短路损耗、短路电压、空载损耗、空载电流可以用来求变压器参数。
1．电阻由于短路试验时，一次侧外加的电压是很低的，只是在变压器漏阻抗上的压降，所以铁芯中的主磁通也十分小，完全可以忽略励磁电流，铁芯中的损耗也可以忽略，由于变压器短路损耗kP 近似等于额定电流流过变压器时高低压绕组中的总铜耗，即k PCuP3．电导变电器电导T G 反映与变压器励磁支路有功损耗相应的等值电导，通过空载试验数据求得。
变压器空载试验接线图如图2—11所示。
进行空载试验时，二次开路，一次加上额定电压，在一次测得空载损耗P 和空载电流I 。
变压器励磁支路以导纳T Y 表示时，其中电导T G 对应的是铁芯损耗Fe P ，而空载损耗包括铁芯损耗和空载电流引起的绕组中的铜损耗。
由于空载试验的电流很小，变压器二次处于开路，所以此时的绕组铜损耗很小，可认为空载损耗主要损耗在T G 上了，因此，铁芯损耗FeP 近似等于空载损耗P 。
P 0=G T U N 2 G T = P 0/U N 2变换单位后为21000NT U P G =式中 G T －变压器的电导（S ）P 0－变压器的空载损耗（kW ） U N －变压器的额定电压（kV ）4．电纳 变压器电纳T B 反映与变压器主磁通的等值参数(励磁电抗)相应的电纳，也是通过空载试验数据求得。
变压器空载试验时，流经励磁支路的空载电流•I 分解为有功电流•gI (流过T G )和无功电流•b I (流过T B )，且有功分量•gI 较无功分量•bI 小得多(如图2-12所示)，所以在数值上bI I ≈0，即空载电流近似等于无功电流。
TN b B U I 3=① 又由100%00⨯=NI I I 得NNN U SI I I I 3100%100%000⨯==②让式①、②相等，解得20100%NNT U S I B ⋅=B T －变压器的电纳（S ） I 0%－变压器的空载电流百分值1.2、三绕组变压器的参数和数学模型计算三绕组变压器各绕组的阻抗及励磁支路的导纳的方法与计算双绕组变压器时没有本质的区别，也是根据厂家提供的一些短路实验数据和空载实验数据求取。

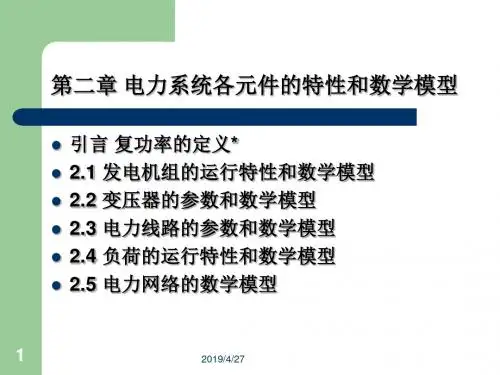

课程名称：电力系统分析基础第二章电力系统各元件的特性和数学模型第一节发电机的运行特性和数学模型第二节变压器参数和数学模型第三节电力线路的参数和数学模型教学目的1、掌握发电机、变压器、输电线路及负荷的运行特性和数学模型；2、了解各类模型的适用范围；树立正确的电力系统仿真观点；3、了解建立电力系统模型的方法。
教学内容1、发电机组的运行特性和数学模型；2、变压器的参数和数学模型；3、电力线路的参数和数学模型；4、负荷特性及数学模型；5、建立电力网络的数学模型。
第一节发电机的运行特性和数学模型一. 发电机稳态运行时的功角特性二. 隐极发电机的运行限额和数学模型三、凸极式发电机的运行限额和数学模型一. 发电机稳态运行时的功角特性同步电机稳态运行时的相量图和功角特性在电机课程中有详细介绍，这里仅作简单回顾1．隐极机的相量图及功角特性二. 隐极发电机的运行限额和数学模型发电机组的运行受以下条件约束：a.定子绕组温升约束b.励磁绕组温升约束c.原动机功率约束d.其他约束发电机运行的其他约束条件a.定子绕组温升约束：定子绕组温升取决于定子绕组电流，即取决于发电机的视在功率。
当发电机在额定状态运行时，这一约束条件体现为其运行点不得越出以点为圆心，以为半径所作的圆弧。
b.励磁绕组温升约束：励磁绕组温升取决于励磁电流，也就是取决于发电机的空载电势。
这一约束条件体现为发电机的空载电势不得大于其额定值，也就是其运行点不得越出以为圆心、以为半径的圆弧。
c.原动机功率约束：原动机的额定功率往往等于与它配套的发电机的额定有功功率，这一约束体现为经点所作与横轴平行的直线。
d.其他约束：进相运行时，定子端部温升，故要限制进相运行幅度。
O OB S qN E 'O 'O B F B BC2.发电机的数学模型在稳态情况下，发电机就是一个电源，其数学模型是：P+jQ三、凸极机的运行限额和数学模型对于凸极发电机，其运行极限的确定较隐极机复杂，这里不再详细描述①对图2-7，首先要证明投影PN 、QN 就是根据算出的有功与无功 ②注意励磁约束*I U S =变压器参数和数学模型第二节变压器参数和数学模型 双绕组变压器参数和数学模型三绕组变压器的参数和数学模型自耦变压器的参数和数学模型2、计算电抗2、计算电抗式中：Ω%k U N S N U ———变压器高低压绕组的总电抗（）———变压器的短路电压百分值、的代表意义同计算电阻公式。
