ZB45包装机组烟支第二推进器传动箱部位联轴器优化设计摘要：在ZB45包装设备中，烟支第二推进器传动箱部位联轴器是作为将ZB45小包包装设备主传动传递至烟支第二推进器、烟支带轮模盒输送带以及驱动手轮的关键连接装置。
由于其中间连接套内含橡胶材质的弹性套，为保证联轴器的同轴度，需定期更换，但因连接销锈蚀导致整体拆卸困难。
本文通过对原联轴器结构进行分析，重新优化设计法兰盘连接部位，并针对优化后的联轴器进行了受力分析，确保其可靠性，在保障联轴器稳定性的同时，提升了设备维修效率。
关键词：ZB45包装设备、联轴器、法兰盘、受力分析引言：ZB45包装机组是目前国内卷烟生产企业的主力包装设备，该设备主要由YB45/YB55/YB65/YB95等几个部位组成，其中YB45为硬盒小包包装设备，是ZB45包装机组的主要组成部分。
在设备运行过程中，烟支第二推进器传动箱部位联轴器是作为将YB45小包包装设备主传动传递至烟支第二推进器、烟支带轮模盒输送带以及驱动手轮的关键连接装置。
由于其中间连接套内含橡胶材质的弹性套，为保证联轴器的同轴度，需定期更换，但因该联轴器长期暴露在富含烟沫及油污的环境中，烟沫油污等异物易进入中间连接套与连接螺栓发生卡死现象，导致整体拆卸困难。
本文针对该联轴器进行了优化设计，在保障联轴器稳定性的同时，提升了设备维修效率。
1、问题分析1.1联轴器结构组成烟支第二推进器传动箱部位联轴器主要由两个对称的连接法兰、一个中间弹性连轴套组成，法兰盘与连轴套之间主要依靠连接销及螺母进行连接固定，其中连接销与法兰盘及连轴套之间为间隙配合，具体组成如下图所示。
1.2联轴器拆卸步骤及存在的问题因该联轴器中间的弹性连轴套内含橡胶材质，长期暴露在富含烟沫及油污的环境中且长期承受一定的机械应力存在老化现象，为保证联轴器的同轴度，需定期更换。
因连接销与法兰盘及连轴套之间为间隙配合，且使用环境中存在大量烟沫及油污，长时间暴露使用后，粉尘及油污会累积在连接销与法兰盘和连轴套的空隙内，造成连接销与法兰盘和连轴套间锈蚀卡死，造成拆卸困难，耗时耗力。
YB45（细支）包装机不合格烟支组剔除装置密封结构改进摘要：针对YB45（细支）小盒包装机中，不合格烟支组剔除杆部位，单油封对往复运动的剔除杆密封效果不理想，润滑油容易泄漏。
油封更换间隔周期短且密封效果不理想的问题进行了改进。
在箱体内侧的衬套内部加上一条回油沟槽；将衬套后端原薄螺母改成宽螺母，并在螺母上定位回油孔与衬套上的回油沟槽相配合；改进后的螺母内璧用于安装第二油封，对剔除传动轴能很好的形成两次密封。
实践应用表明：加装第二油封后对机构运行无明显影响，漏油现象明显改善，油封更换周期延长了一倍以上，加装密封圈使此处维护工作量得到了明显的降低，产品质量得到了保证。
关键词：剔除杆油封衬套扁螺母回油槽润滑油前言ZB45（细支）包装机组由ZB45机组基本型包装设备通过更换专用件改造而来，其运行平稳，自动化程度高，包装质量良好在行业内得到了广泛的应用。
但在实际生产使用中发现，该机型仍有设计不够完善的地方，个别箱体内润滑油比较容易泄漏。
如何减少或避免机器漏油问题是维修工作中常常要面对的现实问题。
通过对不合格烟支剔除装置密封结构改进设计进行了技术总结，以期对今后设备的类似问题处理上有所借鉴。
1 漏油现象及影响设备上对润滑油的密封包括动密封和静密封，润滑油的泄露一般比较容易发生于动密封部位，尤其是一些在箱体内外之间做高速往复运动的零件，其密封部位更是润滑油泄漏的高发地带。
设备润滑油泄漏，不但增加机油损耗，污染设备和环境，还给设备正常运行和包装质量带来隐患。
而且机器有些部位密封件的更换，既频繁又费工费时，给维护保养和正常生产带来不少麻烦。
如YB45（细支）小盒包装机烟支组剔除杆部位，其在频繁进行不合格烟支组剔除工作过程中，剔除杆部位较容易出现润滑油泄漏现象，并且泄漏的润滑油还易被传递到烟支输送模盒内，造成油烟现象，产生大量废品。
一个新油封换上去经常使用1到2个月就出现漏油。
为此，以此部位漏油问题做为技术攻关项，以期有所改进。
ZB45机型条透明纸输送装置的改进摘要： ZB45硬包装机组条透明纸包装机（YB95A）是一台包装质量较好的透明纸包装设备，具有国际上九十年代初的先进水平，在包裹过程中，机上设有电器检测与控制装置，借助光电管、限位开关、接近开关等电器电子元件来实现裹包过程的全部自动化。
在合作加工品牌卷烟时，由于工艺要求需要使用彩膜条透明纸，而彩膜条透明纸需要进行定位裁切包装，因此条透明纸展开输送机构由原来的主传动驱动，改为由伺服电机独立驱动。
在生产时，彩膜透明纸在展开输送过程中经常会吸附在输送底板上造成输送堵塞，经过细致调整及加装静电消除器，效果均不理想。
拟在条透明展开辊和切刀之间设计改装一块有导向出风孔的导板，利用附壁效应作用原理，压缩空气沿底板表面流动产生气流层，使条透明纸在输送时不会吸附在底板上引起堵塞，实施对前述问题的解决。
关键词：伺服；定位裁切；静电1 彩膜条透明纸输送传动的工作原理及静电产生原因分析设备生产使用的彩膜透明纸是在透明纸上预先印上彩色图案，然后在生产时与条烟上图案对齐，位置不能有太大偏差（正负3毫米），原机器条透明纸输送的动力是由联轴器、齿轮传递动力，但实际生产中由于机械传动的累积误差，在输送过程中彩膜透明纸上的图案不可能每次都在同一位置，于是通过合作生产单位预先对设备进行改造，将YB95A条透明纸输送机构动力传动改为伺服电机传动，由光纤检测条透明纸上光标，编码器计算彩膜图案位置，伺服控制器控制伺服电机来实现彩膜条透明纸的输送，从而达到保证单张条透明纸图案位置的准确性。
现在香烟的透明纸材料大多采用（BOPP）薄膜，（BOPP）薄膜和其他高分子材料一样，都具有优良的绝缘性能。
不同的材料相互接触、摩擦，就会在表面集聚大量的静电荷，当电荷积累达到一定程度时，就会产生静电吸附和放电现象，设备前期改造加装的除静电设备实际使用效果不佳，生产中仍然出现透明纸堵塞情况发生。
2 改进方案设计和实施经过对彩膜条透明纸输送过程的分析，彩膜透明纸在经过送纸辊输送及输送底板等部位后产生了大量的静电，输送时彩膜透明纸吸附在送纸辊后的输送底板上引起堵塞。
YB45硬盒包装机内框纸传动箱内齿改进发布时间：2022-05-13T02:58:10.921Z 来源：《福光技术》2022年10期作者：付文政沈波丁力[导读] ZB45包装机组是目前国内卷烟企业广泛使用的卷烟包装设备，ZB45包装机组由YB45包装机、YB55小包透明机、YB65条盒包装机和YB95条盒包装透明机组成。
河南中烟工业有限责任公司安阳卷烟厂摘要：YB45硬盒包装机生产应用中，内框纸传动箱中的内齿套由槽轮机构驱动，以实现内框纸虚线压痕和输送，为防止漏油，内齿套与箱体之间安装有油封，但内齿套材质为铜，耐磨性差，设备长期使用中内齿套会被油封密封环磨出凹槽，产生润滑油泄漏现象。
更换时，需将内框纸传动输送部位模块整体吊下进行更换，需将近8个小时，严重制约设备运行效率。
针对内框纸传动箱内齿套漏油现象，通过在磨损的内齿套上与油封结合处采用镶套的工艺方法，提高结合处的硬度和耐磨程度，减缓该部位漏油，并达到提质降耗的目的。
关键词：YB45包装机内齿套磨损油封引言ZB45包装机组是目前国内卷烟企业广泛使用的卷烟包装设备，ZB45包装机组由YB45包装机、YB55小包透明机、YB65条盒包装机和YB95条盒包装透明机组成。
内框纸供给部位是YB45包装机上的重要组成部位，YB45硬盒包装机内框纸传动箱内齿套安装在箱体上，由槽轮带动，以实现内框纸虚线压痕和输送，为防止漏油，内齿套与箱体之间安装有油封，但内齿套材质为铜，耐磨性较差，一旦内齿套被油封密封环磨出凹槽，就会造成漏油现象的发生。
1．存在问题内框纸传动箱的运动是由主传动的内齿轮轴以每分钟 400 转的转速传入的，双联齿轮的一头与内齿轮轴啮合，将动力传至双联齿轮轴，另一头齿轮与固定在轴上的内齿轮相联，内齿轮通过键、销固定在轴上，从而带动整个内框纸部件传动。
在长期的运行中，内框纸传动箱中的内齿套磨损后，导致箱体内润滑油随着齿轮的转动带到内框纸折痕切割部位，严重影响了产品质量。

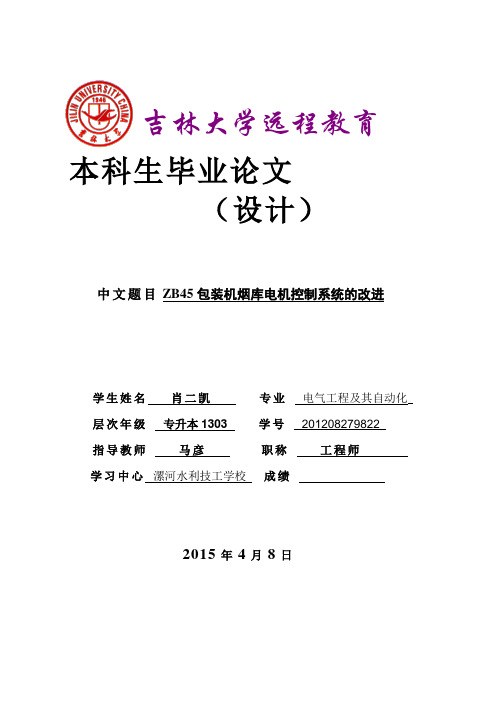

吉林大学远程教育本科生毕业论文（设计）中文题目ZB45包装机烟库电机控制系统的改进学生姓名肖二凯专业电气工程及其自动化层次年级专升本1303学号201208279822指导教师马彦职称工程师学习中心漯河水利技工学校成绩2015年4月8日摘要摘要ZB45硬盒卷烟包装机组是目前国内卷烟工业企业中广泛应用的高速卷烟包装设备之一。
然而在长期使用的过程中发现，下烟库拨烟辊电机控制是由直流驱动实现，调速不方便，直流电机驱动器抗干扰和耐热能力不强，碳刷易磨损，严重可造成电枢环火，由于电机安装是平置的,碳刷电枢部分容易进油直接造成电机损坏，驱动器也极易损毁，故在设备运转中常常由于晃烟电机运转不稳定导致整套设备的稳定性差，维护频率增高。
而直流驱动器和直流电机不但价格昂贵，维修成本始终居高不下之外，而且其备件组织的周期也长。
随着烟草行业对产品质量的要求越来越高，以及对设备的稳定性、设备维护成本的要求越来越高，这就需要减少设备的故障率和减少设备的维护率，为此，通过采用变频器和交流电机技术，取代了价格高的原装直流控制系统，解决了因直流电机碳刷严重磨损而停机之难题，减少了维修、维护的时间，提高了设备有效作业率。
关键词：ZB45包装机抖晃电机变频器 F/V转换器目录第一章前言 (1)1．现状分析 (1)2．设计缺陷 (2)3．国内研究现状分析 (2)第二章技术方案 (3)1．技术方案设计 (3)2．电控系统的设计 (3)2．1 原烟库电机控制分析 (3)2．2烟库电机的运行特性 (5)2．3新系统元件的选取 (5)2．4 新系统电控构成 (5)2．5新系统运行原理分析 (7)3 F/V频压转换模块说明 (7)4 变频器的工作原理说明 (8)结论 (9)参考文献 (10)致谢 (11)第一章前言ZB45包装机是我国于上世纪八十年代从意大利引进的香烟包装设备，该设备在我国各个卷烟生产企业中都有应用。
但是，随着时间的推移以及现代科学技术生产力的高速发展，此包装机机组的技术缺陷日益突出。

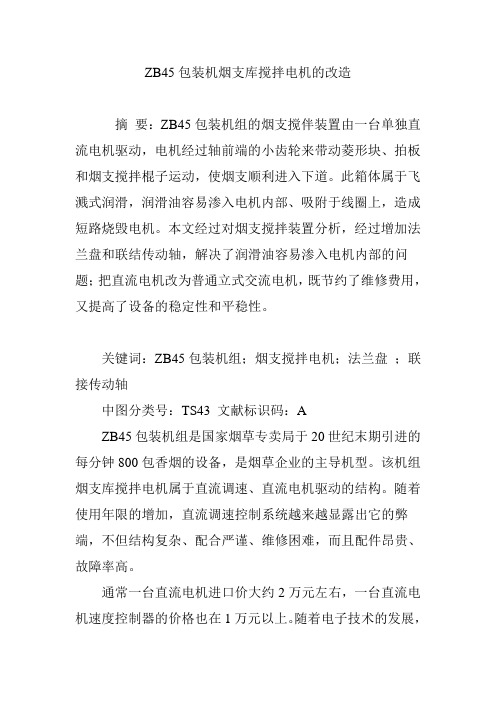

ZB45包装机烟支库搅拌电机的改造摘要：ZB45包装机组的烟支搅伴装置由一台单独直流电机驱动，电机经过轴前端的小齿轮来带动菱形块、拍板和烟支搅拌棍子运动，使烟支顺利进入下道。
此箱体属于飞溅式润滑，润滑油容易渗入电机内部、吸附于线圈上，造成短路烧毁电机。
本文经过对烟支搅拌装置分析，经过增加法兰盘和联结传动轴，解决了润滑油容易渗入电机内部的问题；把直流电机改为普通立式交流电机，既节约了维修费用，又提高了设备的稳定性和平稳性。
关键词：ZB45包装机组；烟支搅拌电机；法兰盘；联接传动轴中图分类号：TS43 文献标识码：AZB45包装机组是国家烟草专卖局于20世纪末期引进的每分钟800包香烟的设备，是烟草企业的主导机型。
该机组烟支库搅拌电机属于直流调速、直流电机驱动的结构。
随着使用年限的增加，直流调速控制系统越来越显露出它的弊端，不但结构复杂、配合严谨、维修困难，而且配件昂贵、故障率高。
通常一台直流电机进口价大约2万元左右，一台直流电机速度控制器的价格也在1万元以上。
随着电子技术的发展，交流变频调速系统的技术日益成熟，并开始在卷烟包装设备上大量应用。
电机维修费用及使用成本太高，因此企业决定烟支库的烟支搅拌电机进行技术改造。
1 原理分析烟支库的烟支搅拌电机位于机组的机身右侧，是烟支进入包装机组的第一工序，在结构上由烟支搅拌装置和下烟通道及烟支夹板三部分组成。
在直流电机运行过程中烟支匀速落入下烟通道，确保烟支料位平整。
原烟支直流搅拌电机经过小齿轮和中间偏心齿轮轴驱动，偏心轴又将动力分为两路：一是偏心齿轮经过连杆带动大齿条作往复运动，大齿条又将动力传给23个小齿轮，最终实现23个烟支搅拌辊在工位内做往复回转运动。
二是偏心轴上齿轮经过中间齿轮带动凸轮旋转，凸轮经过小轴、滚子驱动烟支夹杆作往复回转运动，最终实现拍打烟端面使烟支端面平整并顺利落入通道中。
2 存在的问题及原因分析2.1 经过对烟支搅动装置的原理进行分析，发现电机烧毁的主要原因是电机运行时速度高引起齿轮箱向电机内部渗油。
YB45包装机烟包输出部件传动箱体联轴器的改造发布时间：2022-09-14T06:05:26.527Z 来源：《科技新时代》2022年第2月第4期作者：潘义华王世荣谢义举[导读] 针对YB45包装机烟包输出部件传动箱体联轴器采用不透明钢质材料进行保护，不易观察，在出现故障后，潘义华王世荣谢义举贵州中烟工业有限责任公司贵定卷烟厂 551300）摘要：针对YB45包装机烟包输出部件传动箱体联轴器采用不透明钢质材料进行保护，不易观察，在出现故障后，拆装困难，维修时间长，严重影响生产，且联轴器不能进行修复的情况。
本文通过对联轴器进行重新设计，采用可视化材料进行保护，达到易观察、降低维修强度，节约维修时间和费用，提高设备运行效率的目的。
关键词： YB45包装机传动箱体联轴器可视化修复0 引言YB45型硬盒包装机是中国烟草进出口总公司于90年代引进意大利G.D公司后技术，国产化水平最高的中速卷烟包装设备[1],在国内得到广泛使用。
烟包输出部件作为YB45包装机的重要组成部分，主要由烟包干燥输送通道和换向输出装置组成，完成烟包的干燥定型、输送，以及根据辅机要求，对烟包进行换向等工作【2】。
原厂提供的烟包输出部件传动箱为独立的齿轮运动机构，采用脂润滑，与右机身的动力轴连接采用“轴+联轴器+连接销”的方式。
由于安装位置较高，当传动箱体出现故障时，维修时间长、强度大，严重影响生产。
为提高机组运行效率，各种对烟包输出部件的研究也较多。
乔祯【3】通过调整初张紧力和增加过桥辊，改变输送带缠绕方式，增大包角，减少了输送带打滑的概率；王中青【4】等通过改变传动箱体的润滑方式，将脂润滑改为油润滑，减少了对传动箱体的维护时间和维修时间，提高了机组运行效率；石蕊【5】等通过改变联轴器与轴的连接方式，将原来的销连接改为键连接，增加了连接部位零件的使用寿命，节约了维修费用，减少了维修时间。
为此，本文从分析传动箱体动作原理入手，通过对联轴器进行重新设计，以期达到提高联轴器使用寿命，降低维修强度和减少维修费用的目的。
ZB45包装机中支烟包翻转装置的改进摘要：对ZB45包装机中支烟包翻转装置改进。
便于行业内其他兄弟厂家中支烟设备改进复制和推广,同时该项改进也可用于常规烟支设备改进参考。
关键词：ZB45包装机；中支烟；包翻转装置一立项原因ZB45包装机设备由YB45小盒包装机将由卷烟机输送过来的单根烟支包装成为小盒烟包，通过烟包输送通道将烟包输送到YB55小盒盒外透明纸包装机，进行小盒外透明纸包裹。
小盒烟包在烟包输送通道输送过程中为侧立状态，在即将进入YB55小盒盒外透明纸包装入口位置时，通过小盒烟包翻转装置将输送过来的烟包由侧立状态翻转为平铺状态。
平铺烟包连续进入YB55小盒盒外透明纸包装机入口处，由烟包推杆将输送到准确位置的单盒烟包推到同步输送带上，经同步输送带输送到YB55小盒盒外透明纸包装机成型轮处，进行小盒盒外透明纸包裹。
在生产过程中发现，ZB45中支烟包装机设备有小盒烟包翻盖在YB55小盒盒外透明纸包装机入口处被撕裂的现象，小盒烟包翻盖被撕裂后，由于YB55小盒盒外透明纸包装机没有专门检测小盒翻盖的检测器，小盒翻盖被撕裂的烟包不会被自动剔除，YB55小盒盒外透明纸包装机不会自动停机报警，导致小盒翻盖撕裂的烟包流入到下道工序，被输送至YB55小盒盒外透明纸包装机包装成型轮进行小盒盒外透明纸包裹，产生质量问题烟包，导致严重质量事故发生（图1所示为13号包装机市场反馈烟包）。
二改进内容1、原因分析经过对小盒烟包输送过程中的输送状态观察，发现单盒烟包在经过小盒烟包翻转装置后，烟包输送状态由侧立改为平铺状态，平铺在输送带上的小盒烟包，输送过程中并不是连续、紧凑的输入到YB55小盒盒外透明纸包装机入口处。
经过对YB55小盒盒外透明纸包装机入口位置的小盒烟包压紧器进行反复调整，调整小盒烟包经过压紧器时所受压力大小，并不能确保每盒烟包都能准确输送到YB55小盒盒外透明纸包装机烟包推杆位置，无法解决小盒翻盖被撕裂的问题。
ZB45型硬盒包装机组CH补偿烟库的改进包俊【摘要】ZB45硬盒包装机组的CH补偿烟库中,底层的储备烟包与输出转盘模盒内的烟包之间产生频繁摩擦,造成烟包磨损,从而影响卷烟成品质量.为此,采用4个气缸夹紧并提升烟包的方法对CH补偿烟库进行改进.其中由一组气缸控制烟包的夹紧,另一组气缸控制烟包的提升,使补偿烟库底层的烟包与模盒内烟包保持一定的间隙,从而避免了烟包之间的摩擦,磨损烟包数量由改进前的45包/班减少为0,提高了卷烟成品的质量.%The frequent friction between the reserved packet at the bottom layer of CH and the packet in turret model resulted in blurred packet surface and affected finished products' quality.Two pairs of cylinders were added to the CH to clamp and elevate cigarette packet separately.By maintaining a clearance, the friction between the packet at the bottom of CH and the packet in turret model was avoided, the number of blurred packets reduced from 45 to 0 per shift.【期刊名称】《烟草科技》【年(卷),期】2011(000)003【总页数】2页(P23-24)【关键词】ZB45硬盒包装机组;补偿烟库;气缸;摩擦【作者】包俊【作者单位】上海烟草机械有限责任公司,上海市浦东金桥出口加工区云间路2555号,201206【正文语种】中文【中图分类】TS434ZB45型硬盒包装机组的任务是将上游机不断供入的烟支包装成成品烟包和成品条包，其中YB55A型包装机为烟包自动包裹透明纸［1］。
