光交箱基座施工规范方
案
The manuscript was revised on the evening of 2021
光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm；内壁采用1:水泥砂浆抹面，其厚度为2cm；方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm；制作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。
如下图所示：
挖掘道路位置平面示意图
交警
部门
意见
科室
意见
分管
领导
批示
主要
领导
批示
光交箱基座地表部分需高于地面30cm，膨胀螺栓应高于光交箱基座，其图例中字母标示分别为：A——光交箱宽带；B——光交箱厚度；C——基座进线孔宽度；D——基座进线孔厚度；E——前后固定螺栓中心距离；F——左右固定螺栓中心距离。
使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：
光缆交接箱——1460*760*620（高x宽x厚）。
光交箱基座施工规范方
案
Hessen was revised in January 2021
光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm；内壁采用1:水泥砂浆抹面，其厚度为2cm；方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm；制作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。
如下图所示：
挖掘道路位置平面示意图
交警
部门
意见
科室
意见
分管
领导
批示
主要
领导
批示
光交箱基座地表部分需高于地面30cm，膨胀螺栓应高于光交箱基座，其图例中字母标示分别为：A——光交箱宽带；B——光交箱厚度；C——基座进线孔宽度；D——基座进线孔厚度；E——前后固定螺栓中心距离；F——左右固定螺栓中心距离。
使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：
光缆交接箱——1460*760*620（高x宽x厚）。

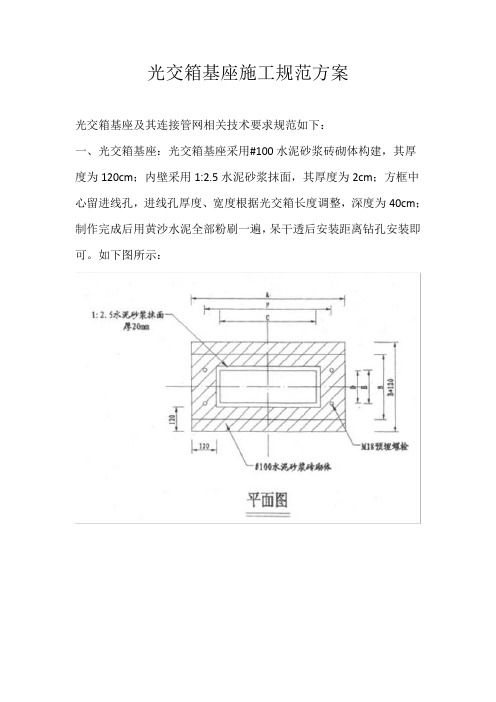

光交箱基座施工规范方案
光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm；内壁采用1:2.5水泥砂浆抹面，其厚度为2cm；方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm；制作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。
如下图所示：
挖掘道路位置平面示意图
光交箱基座地表部分需高于地面30cm，膨胀螺栓应高于光交箱基座8.5cm，其图例中字母标示分别为：A——光交箱宽带；B——光交箱厚度；C——基座进线孔宽度；D——基座进线孔厚度；E——前后固定螺栓中心距离；F——左右固定螺栓中心距离。
使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：
光缆交接箱——1460*760*620（高x宽x厚）。
绥江电信关于光交箱基座及其连接管网相关技术要求及规范二O一二年二月绥江电信关于光交箱基座及其连接管网相关技术要求及规范光交箱基座及其连接管网相关技术要求及规范如下：一、光交箱基座：光交箱基座采用加筋混凝土构建，其厚度为15cm；内壁采用1:2.5水泥砂浆抹面，其厚度为2cm；方框中心留进线孔，进线孔宽度、厚度根据光交箱长度调整，深度为40cm；制作完成后用黄沙水泥全部粉刷一遍，待干透后按安装距离钻孔安装即可。
如下图所示：光交箱基座地表部分需高于地面30cm，膨胀螺栓应高于交箱基座8.5cm，其图例中字母标示分别为：A—光交箱宽度；B—光交箱厚度；C—基座进线孔宽度；D—基座进线孔厚度；E—前后固定螺栓中心距离；F—左右固定螺栓中心距离。
使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号共计三种，其相应规格尺寸如下：144芯无跳线光缆交接箱—1080X590X320（高X宽X 厚）；288型光缆交接箱—1460X750X320（高X宽X厚）；576型光缆交接箱—1460X760X540（高X宽X厚）；144芯基座中心进线孔需穿放21根Φ32/28子管，288芯基座中心进线孔需穿放28根Φ32/28子管，288芯基座中心进线孔需穿放28根Φ32/28子管，其子管应放置与基座上表面平齐；2、光交箱与人井连接部分光交箱与人井连接部分根据光交箱的型号类别需埋设相应数量的7孔PVC梅花管， 144芯光交箱需埋设3根梅花管；288芯光交箱需埋设4根梅花管；576芯光交箱需埋设4根梅花管；3、光交箱接地相关技术要求：A、接地电阻光交箱接地电阻不大于10欧姆。
机柜的金属部分应互连并接至接地排，任意两点之间的连接电阻应小于0.1欧姆；B、接地材料选型a、地线：不低于16平方毫米的黄绿接地线，配相应铜鼻子在接地端固定。
b、镀锌扁铁：不小于40x4mm，镀锌均匀，符合相关国家规范要求。
光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm；内壁采用1:2.5水泥砂浆抹面，其厚度为2cm；方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm；制作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。
如下图所示：
挖掘道路位置平面示意图
交警
部门
意见
科室
意见
分管
领导
批示
主要
领导
批示
光交箱基座地表部分需高于地面30cm，膨胀螺栓应高于光交箱基座8.5cm，其图例中字母标示分别为：A——光交箱宽带；B——光交箱厚度；C——基座进线孔宽度；D——基座进线孔厚度；E——前后固定螺栓中心距离；F——左右固定螺栓中心距离。
使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：
光缆交接箱——1460*760*620（高x宽x厚）。
光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm；内壁采用1:2.5水泥砂浆抹面，其厚度为2cm；方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm；制作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。
如下图所示：
挖掘道路位置平面示意图
交警
部门
意见
科室
意见
分管
领导
批示
主要
领导
批示
光交箱基座地表部分需高于地面30cm，膨胀螺栓应高于光交箱基座8.5cm，其图例中字母标示分别为：A——光交箱宽带；B——光交箱厚度；C——基座进线孔宽度；D——基座进线孔厚度；E——前后固定螺栓中心距离；F——左右固定螺栓中心距离。
使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：
光缆交接箱——1460*760*620（高x宽x厚）。
光交箱基座施工规范方案(总
3页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm；内壁采用1:2.5水泥砂浆抹面，其厚度为2cm；方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm；制作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。
如下图所示：
挖掘道路位置平面示意图
光交箱基座地表部分需高于地面30cm，膨胀螺栓应高于光交箱基座8.5cm，其图例中字母标示分别为：A——光交箱宽带；B——光交箱厚度；C——基座进线孔宽度；D——基座进线孔厚度；E——前后固定螺栓中心距离；F——左右固定螺栓中心距离。
使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：光缆交接箱——1460*760*620（高x宽x厚）。
光交接箱设计原则及施工规范光交接箱是光纤通信系统中非常重要的设备，其设计原则和施工规范直接影响到光纤通信系统的可靠性和稳定性。
下面将从设计原则和施工规范两方面详细阐述光交接箱的要求。
一、光交接箱的设计原则：1.可靠性原则：光交接箱必须具备高度的可靠性，能够适应各种恶劣的环境条件，保证通信系统的正常运行。
在设计过程中，应选择高品质、可靠的材料和元器件，并进行严格的技术造型和工艺要求。
2.兼容性原则：光交接箱应具备良好的兼容性，能够适应不同类型和规格的光缆、光纤接头盒和配件，以便满足不同工程的需求。
在设计过程中，应充分考虑光缆的入口、出口位置及规格，保证光缆的方便连接和布线。
3.安全性原则：光交接箱必须具备良好的安全性，能够防止外界灰尘、水分和其他有害物质的侵入，保证光缆和光纤的安全运行。
在设计过程中，应设置合适的密封结构和固定装置，避免光缆的松动和断裂。
4.扩展性原则：光交接箱应具备较强的扩展性，能够满足未来系统容量扩展和技术升级的需求。
在设计过程中，应事先考虑到系统的可扩展性并预留足够的空间和接口，以便于后续的改造和升级。
5.维护性原则：光交接箱的设计应便于维护和管理，方便对光缆和光纤接头进行检修和清洁。
在设计过程中，应合理布置光缆的入口和出口位置，并设置合适的连接接口和标识，以方便后续的维护工作。
二、光交接箱的施工规范：1.安装位置：光交接箱应安装在通信设备的近旁，并且能够方便操作和管理。
在选择安装位置时，应考虑设备的重量和尺寸，并保证有足够的空间进行布线和维护。
2.布线要求：光交接箱的布线应符合规范要求，避免光缆过度弯曲、拉紧或损坏。
光缆的入口和出口位置应合理设置，并在入口处设置光缆防剪结构，保证光缆的安全。
3.连接接口：连接接口的选择和安装应符合相关技术规范，以保证光纤的传输性能。
在连接接口上，应使用合适的接头和配件，并进行压接或熔接等工艺操作。
4.密封和防护：光交接箱的密封和防护措施应做好，以保证设备的安全和可靠运行。
光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm；内壁采用1:2.5水泥砂浆抹面，其厚度为2cm；方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm；制作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。
如下图所示：
挖掘道路位置平面示意图
交警
部门
意见
科室
意见
分管
领导
批示
主要
领导
批示
光交箱基座地表部分需高于地面30cm，膨胀螺栓应高于光交箱基座8.5cm，其图例中字母标示分别为：A——光交箱宽带；B——光交箱厚度；C——基座进线孔宽度；D——基座进线孔厚度；E——前后固定螺栓中心距离；F——左右固定螺栓中心距离。
使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：
光缆交接箱——1460*760*620（高x宽x厚）。
1.安装箱体1、光缆交接箱、配线箱的型号、规格应符合设计要求，翻开光交后检查光交的配件应齐全、无破损。
2、光交箱地基根底应夯实，抹灰外表光滑，无破损、开裂情况。
光交箱地角螺丝稳固，底座和光交箱有机结合平整。
箱体安装后的垂直度偏差不大于3mm，底座外沿距光交箱箱体大于15cm，底座高度距离地面30cm。
安装完毕后保证光交箱门锁正常开启，门不可变形。
3、各类箱体〔光交箱、配线箱〕外部应具备标牌，内部应附有资料表，光纤需有标签。
箱体内要有纤芯成端与分配图表，需要显示出分光器的数量和分光器的端口对应关系，以及排列方式。
标示配线盘与馈线盘位置，并标注配线盘光路覆盖范围，如楼栋号。
4、光分纤箱安装时，确保箱体的稳固性，箱内应留有足够的接续区，并能满足接续时光缆的存储、分配，不同类的线缆应留有相对独立的进线孔，光纤在机箱内应适当的预留，预留长度以方便二次接续的操作为宜。
5、光分纤箱应安装在建筑物的公共部位，便于维护。
室内分纤箱底部距离地面应大于1.5m，室外分纤箱距离地面2.5m-3m，用水平尺调整使之端正。
光缆在箱体的下方形成一个较大弧度的滴水弯。
6、接头盒的安装：1〕吊挂式架空光缆接头两端的光缆应做伸缩弯，两端的预留光缆应盘放有邻杆上；2〕管道光缆接头必须安装在人井正上方的光缆接头盒托架上，接头光缆应紧贴人井壁或人井搁架，盘成“Ｏ〞型圈，并用扎线固定。
注意“Ｏ〞型圈的曲率半径不得小于光缆直径的20倍；3〕做好防水处理。
2.光缆敷设2.1架空光缆敷设1、光缆的规格、光缆的走向、路由应符合设计文件规定，光缆线路与电力线路平行、或交越时，其隔距应符合设计要求；不宜与电力电缆交越，假设无法满足时，必须采取相应的保护措施。
2、应根据设计要求选用光缆挂钩程式。
光缆挂钩间距应为50cm±3cm，光缆在电杆两侧的第一只挂钩应各距电杆25cm±2cm。
3、光缆布放应顺直，无明显扭绞和穿插。
光缆的曲率半径应大于其外径的10倍。
光交接箱设计原则及施工规范移动运营商的光缆接入网基本是以满足基站接入需要为主的光缆接入网，在光纤的调度上，大部分城市都采用直接配纤的方式，很少使用光缆交接箱。
对于近年发展的大客户接入基本都是以基站为光缆引出点，基站机房中的光配线架相当于光缆交接点。
按道理基站密度较大，可以很方便地实现客户接入，但是许多基站机房的位置和装机条件比较差，进出局管道、光缆引入引出都受到越来越多的限制，特别在繁华地带、旧城区等地区，这些问题更加突出。
因此，移动运营商不能单纯依靠基站机房来应对越来越多的光纤接入用户。
随着移动GPON网络发展与建设的加快，进一步促进了对光缆网络的需求，同时也对其性能和功能提出了新的挑战，目前各运营商对主干光缆加大了投资力度，整个光缆网络环，均以OLT、光交接箱为主。
一、光交接箱覆盖区域界限应符合下列要求：①应按照自然地理条件，结合用户密度与最佳容量、原有管线资源的合理利用等因素综合考虑，将就近的用户划在一个交接区里。
②交接区的边界应以河流、湖泊、铁道、公路干线、城市主要街道、公园、高压走廊及其它妨碍线路穿行的大型障碍物为界，交接区的地理分界线力求整齐。
③企、事业单位、目标小区、目标建筑群、商务楼统建住宅小区的交接区，应按照用户就近的原则，结合区间道路、绿地、小区边界划分。
④交接区的划分要以近期为主，兼顾远期发展，服务面积不宜过大。
二、光交接区的用户数量的确定光交接主要是解决光接入用户的。
交接区范围的确定，应根据企事业单位、目标小区、独立的物业管理小区、家属院、临街营业房、自然家属院等可能接入的用户数量,自然分界情况进行划分确定。
一个光缆接入用户按两芯计算。
一般情况可以根据下列情况确定用户数量：1）企、事业单位数量2）独立的物业管理小区或家属院数量3）目标小区、目标建筑群、商务楼数量4）自然的家属院数量5）临街门面有可能接入的用户一个路段可以按2-3个用户估算6）对于园区不明显的，可以按土地占用面积进行估算，按每10000-15000平方米计列一个光接入用户三、交接箱配线光缆的容量确定光缆交接箱配线容量可以参照下面公式进行计算:光缆交接箱配线容量（芯）＝最终光接入用户数×2×有效用户率×多电信运营商因子；式中的有效用户率取50%，多电信运营商因子取定15%。
因接入用户的不确定性，光缆配线容量仅作为计算交接箱容量的依据，而不作为工程设计和施工实际容量。
光缆配线工程的设计按业务需求、分期分布实施。
四、交接箱主干光缆的容量确定光缆主干的确定应根据光缆的配线容量按一定的比例进行配置,但考虑到主干接入的不确定性，主干容量选取时，应根据接入用户的配线容量按一定比例计算，同时又要考虑主干不确定性因素，进行适度冗余。
主干与配线的比例一般取K=1：1.2～1.5。
主干不确定性因子L取1.2。
主干光缆容量(芯)＝配线容量(芯)×K×L。
考虑到主干光缆路由资源的充分利用，避免重复建设，主干光缆的布设可以一次到位。
五、交接箱的选定与市话电缆接接箱类似，光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。
光缆引人光缆交接箱后，经固定、熔接、配纤后，使用跳纤将主干层光缆和配线层光缆连通。
交接箱的使用期是同网络使用期一样，通常约20-25年。
选择高品质的室外箱体使其具有高强度、抗冲击、耐腐蚀和具有保温隔热功效可减缓箱内外温度剧烈变化，能有效防止箱体内由于气候骤变而引起的水气凝结。
从而减少凝露现象的产生，并有效地保证箱体内光器件工作环境，同时配合选用耐环境变化的光器件和设计合理的盘纤、跳线路由，能大大减少由于环境变化而产生的光器件附加衰耗的增加和光纤微弯的产生。
交接箱采用模快化设计，使运营商能够随着用户的增加而方便扩容，延长了固定资产的投入。
小型化、高密度、安装灵活的特点，使交接箱可以减少室外占地面积和行人的注意，避免引起人为的破坏。
●箱体性能：光缆交接箱既然是一种室外设备，那么对它最根本的要求就是能够抵受剧变的气候和恶劣的工作环境。
它要具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。
●容量：在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。
那么更合理的情况应该是怎样的呢?从光缆交接箱的原理图可以看出，光缆交接箱的容量实际上应包括主干光缆直通（或直熔）容量、主干光缆配线容量和分支光缆配线容量三部分。
假设主干光缆为216芯带状光缆（12芯/带），在该分支点下落3带，则：主干光缆直熔区容量为18-3＝15带，180芯；主干光缆配纤区容量为3+3＝6带，72芯；分支光缆配纤区容量为主干光缆配纤容量的1.5-2倍，即108~144芯。
实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光缆配纤容量与分支光缆配纤容量之和。
针对这个例子，这个交接箱的容量应该为180~216芯。
至于主干光缆的直通部分，实际工程中主要有两种做法：一种是剪断熔接；另一种是不剪断（俗称掏接）。
对于前一种情况，需要在光缆交接箱中安装专用的熔接盘（或熔接模块/单元），对于后一种情况，可以通过专用的直通单元来容纳直通光缆。
●进缆根数：人们在实践中往往忽视进缆根数这个问题，而更关注交接箱的性能和容量。
但是，由于光缆交接箱是长期使用的设备，随着电信运营的不断发展，线路的不断扩容，进箱的光缆会是逐年递增的。
没有人希望看到这样的现象：光缆交接箱的容量还有富余，但却再也找不到进缆孔位和光缆固定位了。
以上述城区为标准，若使用环型结构，主干层引入光缆为2条。
考虑日常维护、割接等要求，需有2条备用引入点，应能引入24条光缆。
不过光缆交接箱的内净空容量是有限的，不可能引入太多光缆。
基本解决方法有两个：一是在光缆网络规划时可以增加光缆交接箱数量解决光接入点密集问题；二是在引入光缆固定点用完前，布放一条大对数光缆用来割接几条小对数光缆，腾出引入固定点。
总之，一般光缆交接箱接入的光缆应有16～20条。
●跳纤的管理：从光缆交接箱内的纤芯类型有4种：非本光缆交接箱使用的纤芯——直通光纤；光缆开剥点到熔接盘的光缆纤芯——使用光纤；熔接盘到适配器的尾纤和连接主干层光缆和配线层光缆的跳纤。
如何合理安排这4类纤芯在光缆交接箱的走向、盘留、固定、保护，使施工、维护、更换等操作方便、合理，是判别光缆交接箱性能好坏的一个重要指标。
如在使用光纤的管理方面，因主干层光缆多数使用带状光缆（含4、8、12纤芯带），而配线层多数使用层续式单纤光缆，光缆交接箱的纤芯熔接、终端管理就要适应各类型纤芯的使用。
又如在跳纤管理方面，假设在288芯光缆交接箱开通70个的系统后，箱内跳纤就140条，如何解决跳纤的相互缠绕、挤压、打结，是十分头疼的问题。
建议光缆交接箱使用单走纤方式，便可避免上述问题。
●接地装置因在光交接箱开通业务的均是业务大客户或重要的用户，在光缆使用安全方面特别要加强。
光缆交接箱的接地装置也是马虎不得的。
当一条配线光缆以架空或墙壁吊线形式布放时，就可能引雷进箱体。
接地装置对雷击所产生的瞬间大电流若不能及时泻流，就会在光缆固定点产生高温发热，甚至烧焦，从而影响正常的通信。
这方面光缆交接箱生产厂家并没有引起重视，一般只使用镀锌铁线将各固定点串联，经螺栓固定后直接引入地，这是不足够的。
在实际安装时执行以下措施，一般的雷未伤害是可避免的。
（1）焊接处应涂沥青。
（2）接地体连接线和卡箍要保证有可靠的电气接触。
（3）接地体与电力线焊接（用银化黄铜气焊条气焊）再引到地线排用螺丝连接。
（4）水平接地体焊接处应四面焊接，搭接处应大于250mm。
六、光交接箱技术规范要求交接箱的使用环境：①在地形、地势安全平坦，发展能相对稳定时②室外交接箱应才采用混凝土底座，底座与人（手）孔间采用管道连通，不得砌成通道式。
底座与管道、箱体间应有密封防潮措施。
交接箱及基座的安装规范：(1)交接箱安装必须坚实、牢固、安全可靠，箱体横平竖直，箱门应有完好的锁定装置。
(2)交接箱装配应零配件齐全，端子牢固。
(3)交接箱编号、光缆及纤芯编号等标志应正确、完整、清晰、整齐。
落地式交接箱安装位置的选择，应和交接箱基座、人孔、手孔配套安装。
基座高度可根据各地区地势情况而定。
一般防雨的高度300mm为宜。
1、交接箱基座距离人孔、手孔一般要求不超过10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。
2、交接箱基础浇筑：交接箱基础要求为10cm厚、150#的混凝土基础，浇基础前应清理杂物。
3、交接箱基础砖砌体：砌体采用标号为100#的砂浆，砖砌体砂浆饱和度不底于80%，四周墙角、底边、窗口需要抹八字，墙体宽度为24cm。
4、基座砂浆抹面：批荡在没有特殊的情况下一般采用标号为100#的砂浆，内批荡厚度达到1.5cm，外批荡厚度达到2cm，抹墙体要严密、贴实、光滑、不空鼓、无飞刺、无断裂。
如井四周有泛水等特殊情况，要加大水泥标号和加厚外批或加防漏剂。
5、基座预埋铁：穿钉的规格、位置符合设计规定，在交接箱的基座四角上有预先铸好的地脚螺丝（螺栓M12X30）用来固定交接箱。
并在基座中央预留一个长方洞（822mm×622mm）作光缆的出入口。
6、交接箱与基座接触处，应抹“八字灰”，以防进水。
●密封方法：箱体的性能达到了室外环境的要求，那么光缆交接箱内部被侵蚀的最后途径就是光缆进孔。
显然，如果进孔密封不好，人井中的大量潮气会直接涌入箱体内，对箱内部件甚至光无源器件造成直接损害。
通常，工程上采用松香加石蜡（1：1）混合密封的方法，也有使用玻璃胶、橡皮泥或专用合成密封材料的。
如采用"非凝固型防火泥(SealingPutty)"能有效的防止火、灰尘、潮气从人井内进入交接箱。
但是不论使用什么材料，都必须具有凝结快速、不溶于水、温度性能好、不干燥龟裂等基本性能。
同时规范化的施工和箱体底座的防潮处理，均能进一步保证箱体的密封。
光交接箱安装示意总图注意事项1、符合城市规划，不妨碍交通并不影响市容观瞻的地方。
2、应选定靠近人、手孔便于出入线的地方或利用墙壁引上。
3、应选定位置隐蔽、安全、通风，便于施工维护，不易受到外界损伤的地方。
4、在下列场所不得设置交接箱：①高压走廊和电磁干扰严重的地方②高温、腐蚀严重和易燃易爆工厂、仓库附近及其他严重影响交接箱安全的地方③规划未定型、用户密度很小、技术经济不合理等地区④低洼积水的地区。
