光交箱基座施工规范方案

义乌电信光交基座施工要求

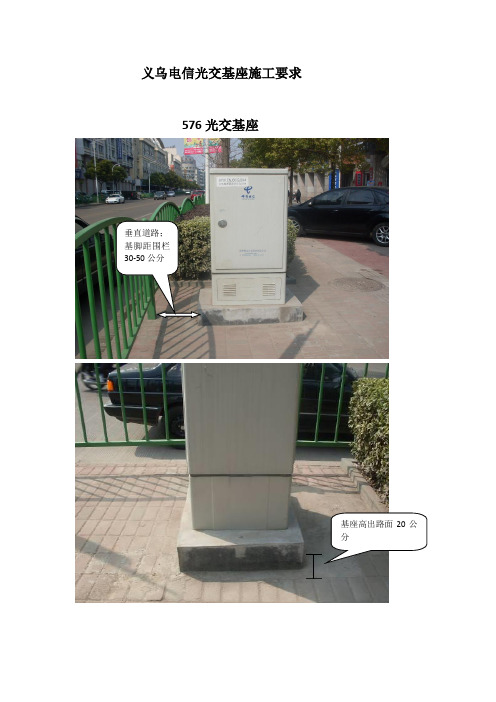

576光交基座
垂直道路；
基脚距围栏
30-50公分
基座高出路面20公
分
光交基座内空长度为550CM ，宽度为250CM 。

基脚螺丝高出基座6-8公分
光交箱接地线需连接预埋扁铁
开挖深度70公分
光交基座内需预埋地气
棒，用于地气连接
288芯光交
光交离路侧石距离为30—50公分
基座选址、施工注意事项
光交箱选址位置：
1、光交箱应设置在管孔资源较为丰富，以方便光缆出入。

2、设置在地面位置比较稳定的区域，以后不受市政建设的影响。

3、避开外部高压电干扰及高温、腐蚀和易燃易爆区影响。

4、小区光交位置应选定在小区、企业中心位置。

5、光交箱一般安装在不影响交通，不容易被撞的地方。

6、安装在小区公厕边、配电房边、绿化带内。

（需平行与房屋）
施工注意要点：
1、光交基座下半部分可以使用烧结砖砌筑，上半部分50公分需采
用立模混凝土现浇。

2、道路边光交基座应安装在路侧石以内30-50公分。

（视人行道宽
度而定）
3、光交箱朝向东南方向为A面，西北方向为B面。

4、光交基座内部应粉刷到位。

5、从人孔引入基座管道需有一定斜度，引入管口光滑无毛刺。

6、288芯光交基座平行道路，门口开启方向朝人行道。

7、576芯光交基座垂直道路，保证A、B门开启。

8、光交基座砌筑前需提前预埋地气棒。

光交箱基座施工规范方案
光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm；内壁采用1:2.5水泥砂浆抹面，其厚度为2cm；方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm；制作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。

如下图所示：
挖掘道路位置平面示意图
光交箱基座地表部分需高于地面30cm，膨胀螺栓应高于光交箱基座8.5cm，其图例中字母标示分别为：A——光交箱宽带；B——光交箱厚度；C——基座进线孔宽度；D——基座进线孔厚度；E——前后固定螺栓中心距离；F——左右固定螺栓中心距离。

使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：
光缆交接箱——1460*760*620（高x宽x厚）。

光缆交接箱施工方案一、施工前准备编制详细的施工方案，明确施工任务、目标、技术要求及安全措施。

组织施工人员熟悉图纸，了解现场环境，进行必要的技术交底和安全培训。

准备必要的施工工具、测试仪表、安全设施等。

协调好与相关部门的沟通，如电力、市政等，确保施工过程中的协作。

二、设备及材料检查对所采购的光缆、交接箱、接续器材等材料进行开箱检查，确保其符合设计要求。

检查材料的数量、规格、质量等，确保无损坏、无缺失。

对不合格的材料进行退换，并做好相关记录。

三、现场勘查与布置对施工现场进行详细勘查，了解地形、地貌、交通等情况。

确定光缆的走向、埋深、保护措施等。

布置施工区域，设置警示标志，确保施工安全。

四、光缆敷设与保护根据设计要求，进行光缆的敷设工作。

确保光缆的弯曲半径符合规范要求，避免过度弯曲导致光缆损坏。

对光缆进行必要的保护措施，如埋地、穿管等，确保其安全稳定。

五、交接箱安装定位根据设计要求，确定交接箱的安装位置。

安装交接箱底座，确保其稳固可靠。

将交接箱固定在底座上，确保其位置准确、稳定。

六、光缆接续与测试使用合格的接续器材，按照规范要求进行光缆的接续工作。

接续完成后，进行光缆的测试工作，包括衰减、长度、时延等指标。

确保测试结果符合设计要求，记录测试数据。

七、系统调试与验收对整个光缆交接箱系统进行调试，确保其功能正常、性能稳定。

邀请相关部门进行验收，提供必要的测试数据和资料。

根据验收意见进行整改，直至达到验收标准。

八、完工后清理与记录对施工现场进行清理，移除废弃材料和垃圾。

恢复现场环境，确保施工现场整洁有序。

整理施工记录，包括施工进度、质量问题、验收结果等。

归档施工资料，为后续维护和管理提供依据。

本施工方案旨在确保光缆交接箱施工过程中的安全、质量和进度。

施工人员应严格遵守本方案要求，确保施工质量和安全。

同时，加强与相关部门的沟通和协作，确保施工顺利进行。

光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm;内壁采用1:水泥砂浆抹面，其厚度为2cm;方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm;制
作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。

如下图所示：
挖掘道路位置平面示意图
交警
部门
意见
科室
意见
分管
领导
批示
主要
领导
批示
光交箱基座地表部分需高于地面30cm,膨胀螺栓应高于光交箱基座，其图例中字母标示分别为：A ------- 光交箱宽带；B ---- 光交箱厚度；C――基座进线孔宽度；D――基座进线孔厚度；E前后固定螺栓中心距离；F——左右固定螺栓中心距离。

使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：
光缆交接箱一一1460*760*620 （高x宽x厚）。

光纤工程的施工规范与注意事项一、设备施工规范1.1 OLT施工●机架安装的位置、方向、应符合设计要求。

●机架安装应端正牢固，列内机面平齐，机架间隙不得大于3mm，垂直偏差不应大于机架高度的1‰。

●机架应采用膨胀螺栓对地加固。

设备的加固方式应符合设计要求。

●抗震烈度在7度以上的地区，机架安装必须进行抗震加固，其加固方式应符合YD 5059-2005《电信设备安装抗震设计规范》中的相关要求。

●子架在机架中安装位置应符合设计规定；子架与机架的加固应符合设备装配要求。

●子架安装应牢固、排列整齐，机盘型号及设备面板排列应符合设计要求，插接件接触良好。

●壁挂式设备应安装牢固、横平竖直，底部距地面高度应符合设计要求。

●机架标识应符合建设方要求，标识应统一、清楚、明确，位置适当1.2 ODF施工●ODF架的安装应符合下列要求：1 安装位置、机面朝向应符合设计要求。

2 安装垂直偏差应不大于机架高度的1‰。

3 相邻机架应紧密靠拢，机架间隙应小于3mm；列内机面平齐，无明显凹凸。

光纤连接线的敷设应符合以下要求：1 光纤连接线的型号规格应符合设计要求，余长不宜超过1m。

2 布放应整齐，架内与架间应分别走线。

3 静态曲率半径应不小于30mm。

ODF架防雷接地应符合以下要求：1 ODF架外壳设备保护地应采用16mm2以上的多股铜电线接到机房设备专用地排；2 光缆的加强芯与金属屏蔽层的接地线先汇接到ODF架内专用防雷地排后，再采用16mm2以上的多股铜电线接到机房ODF专用地排；3 机房ODF专用地排与机房设备专用地排必须分开，最后才汇接到机房总地排；1.3 光交箱施工●光交箱地基基础应夯实，墙体砌筑符合建筑规范要求，回填土应夯实无塌陷。

墙体及底座砌筑高度应符合设计要求，抹灰表面光滑，无破损、开裂情况。

其抹灰强度符合标准。

●光交箱地角螺丝稳固，底座和光交箱有机结合平整，并作防水、防腐处理。

箱体安装后的垂直度偏差不大于3mm，底座外沿距光交箱箱体大于150mm，底座高度距离地面300mm。

光交接箱设计原则及施工规范光交接箱是光纤通信系统中非常重要的设备，其设计原则和施工规范直接影响到光纤通信系统的可靠性和稳定性。

下面将从设计原则和施工规范两方面详细阐述光交接箱的要求。

一、光交接箱的设计原则：1.可靠性原则：光交接箱必须具备高度的可靠性，能够适应各种恶劣的环境条件，保证通信系统的正常运行。

在设计过程中，应选择高品质、可靠的材料和元器件，并进行严格的技术造型和工艺要求。

2.兼容性原则：光交接箱应具备良好的兼容性，能够适应不同类型和规格的光缆、光纤接头盒和配件，以便满足不同工程的需求。

在设计过程中，应充分考虑光缆的入口、出口位置及规格，保证光缆的方便连接和布线。

3.安全性原则：光交接箱必须具备良好的安全性，能够防止外界灰尘、水分和其他有害物质的侵入，保证光缆和光纤的安全运行。

在设计过程中，应设置合适的密封结构和固定装置，避免光缆的松动和断裂。

4.扩展性原则：光交接箱应具备较强的扩展性，能够满足未来系统容量扩展和技术升级的需求。

在设计过程中，应事先考虑到系统的可扩展性并预留足够的空间和接口，以便于后续的改造和升级。

5.维护性原则：光交接箱的设计应便于维护和管理，方便对光缆和光纤接头进行检修和清洁。

在设计过程中，应合理布置光缆的入口和出口位置，并设置合适的连接接口和标识，以方便后续的维护工作。

二、光交接箱的施工规范：1.安装位置：光交接箱应安装在通信设备的近旁，并且能够方便操作和管理。

在选择安装位置时，应考虑设备的重量和尺寸，并保证有足够的空间进行布线和维护。

2.布线要求：光交接箱的布线应符合规范要求，避免光缆过度弯曲、拉紧或损坏。

光缆的入口和出口位置应合理设置，并在入口处设置光缆防剪结构，保证光缆的安全。

3.连接接口：连接接口的选择和安装应符合相关技术规范，以保证光纤的传输性能。

在连接接口上，应使用合适的接头和配件，并进行压接或熔接等工艺操作。

4.密封和防护：光交接箱的密封和防护措施应做好，以保证设备的安全和可靠运行。

通信工程光交箱安装规范光交箱是传输管线工程中常用的设备，下面是光交箱的安装规范。

光交箱基座的体积为144光交0.262m³、288光交0.354m³、576光交0.55m³，砂浆抹面比例为1:2.5，面积为1.24m²。

一、光交箱安装条件1.工作温度范围在-40℃至+60℃。

2.相对湿度不超过95%（+40℃时）。

3.大气压力在70～106kPa之间。

4.箱体金工件与接地装置之间的耐电压应大于3000V （DC）1min，无击穿和飞弧现象。

5.箱体金工件与接地装置之间的绝缘电阻应大于2×104M 欧姆/500V（DC）。

二、光交箱箱体的安装1.光交接箱应安装在地形、地势平坦、安全的位置。

2.室外交接箱应采用混凝土底座，底座与人孔（手孔）之间应采用管道连接，不得砌成通道式。

底座与管道、箱体之间应采取密封防潮措施。

3.交接箱箱体的安装要求：3.1 交接箱安装必须坚实、牢固、安全可靠，箱体应水平竖直，箱门应有完好的锁定装置，箱体底部应用4个螺钉固定（根据不同箱体而定）。

3.2 落地式光交箱的安装位置必须确保箱门双向完全打开，不能有杂物或建筑物挡住。

3.3 交接箱装配应配备齐全的零部件，端子应牢固。

3.4 交接箱编号、光缆及纤芯编号等标志应正确、完整、清晰、整齐。

3.5 光交接箱标签尺寸为90mm×30mm，字体字号为黑体，标题字号为四号，正文字号为五号，标签内容为光交名称、二维码，需粘贴在光交箱门内面上方。

（详情请见《揭阳移动传输资源二维码标签规范V1.0(试行)》）三、光交接箱基座的安装要求1.基座高度可根据各地区地势情况而定，一般防雨的高度为300mm。

2.交接箱基座距离人孔、手孔一般不超过10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。

3.交接箱基础浇筑：交接箱基础要求为10cm厚、150#的混凝土基础，浇基础前应清理杂物。

光交箱及楼道主箱施工工艺
一、光交箱施工工艺
二、楼道主箱施工工艺
光缆楼道主箱安装施工及内部线缆固定安装工艺
一、楼道主箱安装要求
1.选址合理，安装高度视现场条件而定，底部离地面不少于1.5米。

2.以不影响居民正常生活、出行为原则。

3.安装要牢固，采用4颗膨胀螺栓进行固定，不得松动。

二、光缆入箱要求
1.所有线缆采用下进线方式。

2.箱外光缆采用波纹管进行保护，入口下做回水弯，入缆孔封堵。

3.光缆不得与电缆交叉或缠绕。

4.光缆需由金属卡箍进行固定，并进入熔接盘熔接。

5.如有特殊情况也可采取其它进缆方式。

注意事项：⑴光缆与电缆不得走同一入缆孔。

⑵光缆与电缆入缆处要做回水弯。

⑶进缆孔必须进行封堵，走线美观。

三、熔接盘固定要求
1.熔接盘要固定在楼道主箱内指定位置。

2.使用楼道主箱自带的2颗M4螺丝进行
固定。

3.上盖、挂耳、卡扣要保持完整，方便日
后维护重复开启。

4.尾纤与光缆纤芯沿熔接盘预留一圈半，
方便二次熔接。

5.要使用防水胶带在光缆固定处缠绕两圈，
扎带固定。

6.要使用防水胶带在尾纤固定处缠绕两圈，扎带固定。

光交接箱设计原则及施工规范移动运营商的光缆接入网基本是以满足基站接入需要为主的光缆接入网，在光纤的调度上，大部分城市都采用直接配纤的方式，很少使用光缆交接箱。

对于近年发展的大客户接入基本都是以基站为光缆引出点，基站机房中的光配线架相当于光缆交接点。

按道理基站密度较大，可以很方便地实现客户接入，但是许多基站机房的位置和装机条件比较差，进出局管道、光缆引入引出都受到越来越多的限制，特别在繁华地带、旧城区等地区，这些问题更加突出。

因此，移动运营商不能单纯依靠基站机房来应对越来越多的光纤接入用户。

随着移动GPON网络发展与建设的加快，进一步促进了对光缆网络的需求，同时也对其性能和功能提出了新的挑战，目前各运营商对主干光缆加大了投资力度，整个光缆网络环，均以OLT、光交接箱为主。

一、光交接箱覆盖区域界限应符合下列要求：①应按照自然地理条件，结合用户密度与最佳容量、原有管线资源的合理利用等因素综合考虑，将就近的用户划在一个交接区里。

②交接区的边界应以河流、湖泊、铁道、公路干线、城市主要街道、公园、高压走廊及其它妨碍线路穿行的大型障碍物为界，交接区的地理分界线力求整齐。

③企、事业单位、目标小区、目标建筑群、商务楼统建住宅小区的交接区，应按照用户就近的原则，结合区间道路、绿地、小区边界划分。

④交接区的划分要以近期为主，兼顾远期发展，服务面积不宜过大。

二、光交接区的用户数量的确定光交接主要是解决光接入用户的。

交接区范围的确定，应根据企事业单位、目标小区、独立的物业管理小区、家属院、临街营业房、自然家属院等可能接入的用户数量,自然分界情况进行划分确定。

一个光缆接入用户按两芯计算。

一般情况可以根据下列情况确定用户数量：1）企、事业单位数量2）独立的物业管理小区或家属院数量3）目标小区、目标建筑群、商务楼数量4）自然的家属院数量5）临街门面有可能接入的用户一个路段可以按2-3个用户估算6）对于园区不明显的，可以按土地占用面积进行估算，按每10000-15000平方米计列一个光接入用户三、交接箱配线光缆的容量确定光缆交接箱配线容量可以参照下面公式进行计算:光缆交接箱配线容量（芯）＝最终光接入用户数×2×有效用户率×多电信运营商因子；式中的有效用户率取50%，多电信运营商因子取定15%。

光交箱基座施工规范方案
光交箱基座及其连接管网相关技术要求规范如下：
一、光交箱基座：光交箱基座采用#100水泥砂浆砖砌体构建，其厚度为120cm；内壁采用1:2.5水泥砂浆抹面，其厚度为2cm；方框中心留进线孔，进线孔厚度、宽度根据光交箱长度调整，深度为40cm；制作完成后用黄沙水泥全部粉刷一遍，呆干透后安装距离钻孔安装即可。

如下图所示：
挖掘道路位置平面示意图
光交箱基座地表部分需高于地面30cm，膨胀螺栓应高于光交箱基座8.5cm，其图例中字母标示分别为：A——光交箱宽带；B——光交箱厚度；C——基座进线孔宽
度；D——基座进线孔厚度；E——前后固定螺栓中心距离；F——左右固定螺栓中心距离。

使用字母标示中A、B、C、D、E、F为通用符号，其尺寸大小应该根据光交箱实际大小做调整，其余尺寸不变；电信光交箱型号其相应规格尺寸如下：光缆交接箱——1460*760*620（高x宽x厚）。
