600MW热力发电厂课程设计

热力发电厂课程设计****:****:**班级:12-1600MW 凝汽式机组原则性热力系统热经济性计算计算数据选择为A3，B2，C11.整理原始数据的计算点汽水焓值已知高压缸汽轮机高压缸进汽节流损失：δp 1=4%，中低压连通管压损δp 3=2%,则 ）（MPa 232.232.24)04.01('p 0=⨯-=; p ’4=(1-0.02)x0.9405=0.92169;由主蒸汽参数：p 0=24.2MPa ，t 0=566℃，可得h0=3367.6kJ/kg;由再热蒸汽参数：热段： p rh =3.602MPa ，t rh =556℃， 冷段：p 'rh =4.002MPa ，t 'rh =301.9℃，可知h rh =3577.6kJ/kg ，h'rh =2966.9kJ/kg ，q rh =610.7kJ/kg 。

1.2编制汽轮机组各计算点的汽水参数（如表4所示）1.1绘制汽轮机的汽态线，如图2所示。

1.假设给水泵加压过程为等熵过程；2.给水泵入口处水的温度和密度与除氧器的出口水的温度和密度相等；3.给水泵入口压力为除氧器出口压力与高度差产生的静压之和。

2.全厂物质平衡计算已知全厂汽水损失：D l=0.015D b（锅炉蒸发量），锅炉为直流锅炉，无汽包排污。

则计算结果如下表：（表5）3.计算汽轮机各级回热抽汽量假设加热器的效率η=1 （1）高压加热器组的计算由H1，H2，H3的热平衡求α1，α2，α3063788.0)3.11068.3051()10791.1203(111fw 1=--⨯==ητααq 09067.06.9044.2967)6.9043.1106(063788.0/1)1.8791079(1h h-212fw 221=--⨯--⨯=-=q dw dw ）（αηταα154458.009067.0063788.0212=+=+=αααs045924.02.7825.3375)2.7826.904(154458.0/1)1.7411.879(h h -332s23fw 3=--⨯--=-=q ddw w ）（αηταα200382.0154458.0045924.02s 33=+=+=αααs（2）除氧器H4的计算进除氧器的份额为α4’；176404.0587.43187.6)587.4782.2(200382.0/1)587.4741.3(h h -453s34fw 4=--⨯--=-=q w w d）（’αηταα 进小汽机的份额为αt根据水泵的能量平衡计算小汽机的用汽份额αt1.31)(4t =-pu mx t h h ηηα即056938.09.099.0)8.25716.3187(1.31=⨯⨯-=t α0.1011140.0569380.044173t 44=+=+=ααα’ 根据除氧器的物质平衡，求αc4αc4+α’4+αs3=αfw 则αc4=1-α’4-αs3=0.755442表6 小汽机参数表（3）低压加热器H5，H6，H7的计算048127.01)3.4508.2972()7.4264.587(755442.0554c 5=⨯--⨯==ητααq 024228.04.3692.2731)4.3693.450(048127.0/1)8.3457.426(755442.0h h -66556c46=--⨯--⨯=-=q dd w w ）（αηταα072355.0024228.0048127.0656s =+=+=ααα035755.01.2438.2651)1.2434.369(072355.0/1)7.2198.345(755442.0h h -776s67c47=--⨯--⨯=-=q ddw w ）（αηταα108110.0035755.0072355.07s6s7=+=+=ααα（4）低压加热器H8与轴封加热器SG 的计算为了便于计算将H8与SG 作为一个整体考虑，用图所示的热平衡范围来列出物质平衡的热平衡式。

一、课程设计目的通过设计加深巩固热力发电厂所学理论知识，了解热力发电厂计算的一般步骤，掌握热力系统的能量平衡式、质量平衡式和热经济性指标的计算，并考虑不同辅助成分引入回热系统对机组热经济性影响，一期达到通过课程设计进一步了解发电厂系统和设备的目的。

具体要求是按给定的设计条件及有关参数，求出给出的热力系统额定工况时各部分的汽水流量和各项热经济性指标。

二、设计目的及已知条件1、600MW 机组的原则性热力系统计算2、原则性热力系统图3、汽机形式和参数机组形式：国产N125—135/550/550型超高压中间再热凝汽式汽轮机 额定参数：600000千瓦，处参数：0135P =绝对大气压，00550t C = 再热参数：热段压力23.4绝对大气压，温度：0550C 排气参数：00.05P =绝对大气压 0.942=n X 4、回热系统参数该机组有7组不调节抽气，额定工况时，其抽气参数如表1，给水泵的压力为170绝对大气压，凝结水泵的出口压力为12绝对大气压。

表1 N125—135/550/550型机组回热抽气参数回热抽气级数项目单位ⅠⅡⅢⅣⅤⅥⅦ抽汽压力ata 37.12 26 7.85 4.67 2.5 0.727 0.16 抽汽温度℃375.14 331 394 326 255 135 X=0.975 加热器端℃0 1 0 1 3 3 3 差疏水出口℃8 8端差5、门杆漏气和轴封系统漏气表2 门杆漏气量和轴封系统漏气量6、锅炉型式和参数锅炉形式：国产SG400/140型汽包式自然循环锅炉 额定蒸发量：400吨/时 过热蒸汽参数：141gr P =绝对大气压,0555C =gr t ,156b P =绝对大气压 给水温度：0240C =gs t 锅炉效率： 0.911gl η= 7、其他已知及数据 汽机进汽节流损失 00.05P 中间联合汽门节流损失 0.05s P 均压缸压力 1.5绝对大气压 轴封加热器压力 0.97绝对大气压 锅炉排污量：0.01PW gl D D = 全厂汽水损失：0.015l gl D D =化学补充水压力为6绝对大气压 温度为20℃ 该热发电机组的电机效率 m g 0.980.985ηη⨯=⨯ 排污水冷却器效率 b 0.98η= 排污水冷却器端差 8℃ 除氧器水箱水位标示 20m 三、计算过程1、汽态曲线（N125-135/550/550型机组的蒸汽膨胀过程曲线）2、根据已知数据计算或查出有关的汽水参数如表33、锅炉排污利用系统计算表4 有关热汽量及排污利用系统的比焓值计算汽轮机总进汽量D '0 kg/h 0912l m m D D D D +++1.0311D 0 1.0311 锅炉蒸发量D gl kg/h 0l D D '+1.0468D 0 1.0468 锅炉连续排污量D pw kg/h 0.01gl D0.01047D 0 0.01047 锅炉给水量D fw kg/hgl pw D D +1.05727D 0 1.05727锅炉排污水比焓h 'pw /kJ kg由汽包压力查水蒸气表1208.07 排污扩容器的扩容蒸汽比焓h ''f /kJ kg取s=0.98，由扩容器压力取0.663MPa及s 查表4718.31排污水比焓h 'f /kJ kg0.663PW P Mpa =678.1 扩容蒸汽系数αf()pw pw f f f pw f f h h h h αααα''''=+-0.002561扩容排污水系数α'pwpw f αα-0.007909补充水量D maL PWD D '+ 0.026172D 0 0.026172补充水比焓D ma h w /kJ kgP=0.606MPa,t=20℃84.42排污冷却器出口补充水比焓c wmah/kJ kg()()cpw f wc ma w w h h h ma h ma αα''-=-锅炉连续排污利用系统 4、各级抽汽量计算给水泵中的比焓升p h ∆，除氧器水箱标示20m ，则给水泵进口压力为363109.820/100.792fp p gh p ρ'=+=⨯⨯+＝0.958MPa除氧器压力下的饱和温度0174.5pf t C =，查表732.723/fp h KJ Kg '=，2.134/fp fpS S KJ Kg '''==，给水泵出口压力17.029fp P MPa ''=，749.94/fp h KJ kg ''=，故749.94732.723()/21.52/0.8p fp fp gph h h h KJ Kg η-'''∆=-==高压加热器和除氧器计算系统 ＃1加热器平均为1112()()z n fw w w h h h h αηα-=-1211() 1.05727(1043.22946.67)0.04786()(3163.62987.23)0.98fw w w z n h h h h ααη--===--⨯＃2加热器平均为[]22211223()()()z z z n fw w w h h h h h h ααηα-+-=-，[]2(3081.26826.81)0.04786(987.23826.61)0.98 1.05727(946.67710.28)α-+-=-20.1047486α=120.1047460.047860.1526086αα+=+= ＃3除氧器 物质平衡为87123123()()l l m m c f fw αααααααααα-+++++++=433[(7851)254]100.1521470.002561 1.05727c αα--++⨯++++=330.897162c αα=- 热平衡为()872102333412123()l l m m rn c w f f fw h h h h h h h h n h ααααααααααηα'''⎡⎤-++++++++=⎣⎦化学补充化学补充30.02784α=，30.84945C α=＃4加热器热平衡[]444345()()n c w w h h h h αηα'-=- 4(3117.82618)0.980.84945(612.21511.11)α-⨯=- 40.033955α= ＃5加热器热平衡[]55545356()4()()n c w w h h h h h h ααηα'''-+-=- []56(2983.11526.61)0.03509(618526.610.980.84945(511.11)wz h α-+-=-560.1751930.00034674wz h α=-混合点m 的物质平衡为3456766()c c c c ααααααα=+++++5．汽机各级段通流量计算（1）调节级第1-6级通流量：()161α-= （2）第7-8级通流量：()()()1781691010.0080.04786L L αααα---=+-=+-0.95294=（3）再热蒸汽通流量：()82780.952940.00780.10474860.84039rh L αααα-=--=--=（4）中压缸第9-14级通流量：()()()341011914rh m m L L αααααα-=--+-()()0.847390.00030.00030.02740.009=--+-0.86628=（5）中压缸第15-16级通流量：()()31115169140.866280.027850.0090.83754L αααα--=-+=-+=（6）中压缸第17-18级通流量：()()4171815160.83750.035060.80248ααα--=-=-=（7）低压缸第19-21级通流量:()()512192117180.802480.065840.00090.73574αααα--=--=--=（8）低压缸第22-23级通流量：()()6222319210.735740.020850.71526ααα--=-=-=（9）低压缸第24级通流量：()24722230.715160.021540.69362ααα-=-=-=（10）排入凝汽器流量:'2415160.693620.0010.0010.69162n αααα=--=--=甲凝汽器物质平衡验算:670.751970.0261720.021540.00410.69016n ma sg ααααα=---=---=误差：'0.691620.690016100%100%0.23%0.690016n n n n ααδαα--=⨯=⨯= 允许。

热力发电厂课程设计一、课程设计题目600MW 凝汽式机组原则性热力系统热经济性计算二、课程设计的任务1、通过课程设计加深巩固热力发电厂所学的理论知识，了解热力发电厂热力计算的一般步骤；2、根据给定的热力系统数据，计算汽态膨胀过程线上各计算点的参数，并在h -s 图上绘出汽态膨胀线；3、计算额定功率下的汽轮机进汽量D 0及机组和全厂的热经济性指标，包括汽轮机热耗率、全厂热耗率、全厂发电标准煤耗率和全厂供电标准煤耗率。

三、计算类型定功率计算四、原则性热力系统原则性热力系统图见图1。

H PGBH 4H DT DL P1L P2CD m aSGC PD EH 8H 7H 5FPH 3H 2H 1IPA BD ELM NA HPRLT1S1S2T 2T 3S3S4T 4B N T RH M PSS1S2S3S4轴封供汽母管T=T 1T 2T 3T 4+++FD l图1 发电厂原则性热力系统锅炉：HG-1900/25.4-YM4 型超临界、一次再热直流锅炉。

汽轮机：CLN600–24.2/566/566型超临界、三缸四排汽、单轴凝汽式汽轮机。

回热系统：系统共有八级不调节抽汽。

其中第一、二、三级抽汽分别供三台高压加热器，第五、六、七、八级抽汽分别供四台低压加热器，第四级抽汽作为除氧器的加热汽源。

一至七级回热加热器（除除氧器外）均装设了疏水冷却器。

三台高压加热器均内置蒸汽冷却器。

汽轮机的主凝结水由凝结水泵送出，依次流过凝结水精处理装置、轴封加热器、四台低压加热器，进入除氧器。

给水由汽动给水泵升压，经三级高压加热器加热，最终进入锅炉。

三台高压加热器的疏水逐级自流至除氧器；四台低压加热器的疏水逐级自流至凝汽器热井。

五、计算原始资料1、汽轮机参数：(1)额定功率：P e=600MW；(2)主蒸汽参数：p0=24.2MPa，t0=566℃；(3)过热器出口蒸汽压力25.4 MPa，温度570℃；(4)再热蒸汽参数：热段：p rh=3.602MPa，t rh=566℃；冷段：p'rh=4.002MPa，t'rh=301.9℃；(5)排汽参数：见表3中A；2、回热系统参数：(1)机组各级回热抽汽参数见表1；表1 回热加热系统原始汽水参数项目单位H1 H2 H3 H4 H5 H6 H7 H8 抽汽压力MPa 5.899 4.002 1.809 0.9405 0.3871 0.1177 0.05757 0.01544 抽汽温度℃351.2 301.9 457.0 363.2 253.8 128.2 x=1.0 x=0.98 抽汽管道压损% 3 3 3 5 5 5 5 5加热器上端差℃见表3中B - 见表3中C加热器下端差℃ 5.6 5.6 5.6 - 5.6 5.6 5.6 - 注：忽略加热器和抽汽管道散热损失(2)给水泵出口压力：p pu=29.21MPa，给水泵效率：ηpu=0.9；(3)除氧器至给水泵高度差：H pu=22m；(4)小汽轮机排汽压力：p cx=7kPa，小汽轮机机械效率：ηmx=0.99，排汽干度：X cx=1；(5)凝结水泵出口压力：p'pu=1.724Mpa；(6)高加水侧压力取给水泵出口压力，低加水侧压力取凝结水泵出口压力；3、锅炉参数：锅炉效率：ηb =93%。

600MW机组课程设计开题报告
能源与环境学院
毕业设计开题报告
题目：某发电厂600MW机组七级热力
系统和凝结水系统设计
专业：热能与动力工程
班级: 班
学号：
学生姓名：
指导教师：
职称：
日期：
注：
学生根据导师的选题要求，在导师的指导下进行初步调研，并撰写开题报告，要求尽量做到思路清晰，各阶段目标明确，各部分任务之间的时间安排松紧得当，具有可操作性。

对于已提前接触和课题相关工作的学生，论文学期前所做的相关工作均可作为设计工作的一部分，并在设计工作计划中注明。

指导教师应认真审查开题报告，凡思路不清，目标不明确和不具备可操作性的开题报告必须重写。

文献检索：用自己的话完整地写出一种或以上有效的检索方法
文献综述：合理化设想
注：
环保永远是社会的必需品，人们赖以生存的环境是要随着人类的发展而发生变化的，但人们一定要限制其发展方向为有利于人类生存，而不能背道而驰！
文献综述：简述主要文献要点及综合分析。

国产600MW 凝汽式机组全厂原则性热力系统设计计算1 课程设计的目的及意义：电厂原则性热力系统计算的主要目的就是要确定在不同负荷工况下各部分汽水流量及参数、发电量、供热量及全厂的热经济性指标，由此可衡量热力设备的完善性，热力系统的合理性，运行的安全性和全厂的经济性。

如根据最大负荷工况计算的结果，可作为发电厂设计时选择锅炉、热力辅助设备、各种汽水管道及附件的依据。

2 课程设计的题目及任务：设计题目：国产600MW 凝汽式机组全厂原则性热力系统设计计算。

计算任务：㈠ 根据给定的热力系统数据，在h - s 图上绘出蒸汽的汽态膨胀线 ㈡ 计算额定功率下的汽轮机进汽量0D ，热力系统各汽水流量j D㈢ 计算机组和全厂的热经济性指标（机组进汽量、机组热耗量、机组汽耗率、机组热耗率、 绝对电效率、全厂标准煤耗量、全厂标准煤耗率、全厂热耗率、全厂热效率） ㈣ 按《火力发电厂热力系统设计制图规定》绘制出全厂原则性热力系统图3 已知数据：汽轮机型式及参数机组型式：亚临界、一次中间再热、四缸四排汽、单轴、凝汽式汽轮机；锅炉型式及参数锅炉型式英国三井2027-17.3／541／541额定蒸发量Db：2027t／h额定过热蒸汽压力P b17.3MPa额定再热蒸汽压力 3.734MPa额定过热蒸汽温度541℃额定再热蒸汽温度541℃汽包压力：P du18.44MP锅炉热效率92.5％汽轮机进汽节流损失4％中压缸进汽节流损失2％轴封加热器压力P T98kPa疏水比焓415kJ／kg汽轮机机械效率98.5％发电机效率99％补充水温度20℃厂用电率0.074 计算过程汇总:㈠原始资料整理：㈡ 全厂物质平衡方程① 汽轮机总汽耗量 0D ② 锅炉蒸发量D 1= 全厂工质渗漏+厂用汽=65t/h （全厂工质损耗）0D =D b - D 1= D b -65③ 锅炉给水量Dfw= D b +D 1b -D e = D b -45=0D +20④ 补充水量D ma =D l + D b =95t/h㈢ 计算回热系统各段抽汽量 回热加热系统整体分析本机组回热加热系统由三个高压加热器、一个除氧器、四个低压加热器共八个加热器组成。

600MW 火力发电厂电气部分设计课题要求1.发电厂情况装机两台，容量2 x 300MW ，发电机额定电压20KV ，cosφ=0.85，机组年利用小时数6000h ，厂用电率5%，发电机主保护时间0.05s ，后备保护时间3.9s ，环境条件可不考虑。

2. 接入电力系统情况发电厂除厂用电外，全部送入220KV 电力系统，，架空线路4回，系统容量4000MW ，通过并网断路器的最大短路电流：''31.2I KA =229.1S I KA = 428.2KA S I =3、厂用电采用6kv 及380/220三级电压摘要本文是对配有2台300MW汽轮发电机的大型火电厂一次部分的初步设计，主要完成了电气主接线的设计。

包括电气主接线的形式的比较、选择；主变压器、启动/备用变压器和高压厂用变压器容量计算、台数和型号的选择；高压电气设备的选择与校验：厂用电动机选择等等[1]。

文章内容主要是对电器设备的选择，电器主接线的形式进行分析选择，对比各种设备的优缺点还有主接线形式的优缺点进行最优化的选择筛选，从而得到最好的设计。

当然我们选择设备还有主接线的时候不能只从理论上进行选择，还要根据实际情况选择，理论上能够行的通的实际上不一定能够正常运行，所以我们一定会理论联系实际进行设备接线的筛选，得出最好的设计。

关键词：主接线设计电气设备选择变压器选择目录第1章绪论 0第2章发电机和主变压器的选择 (1)2.1 发电机型号的选择 (1)2.2 变压器的选择 (1)2.2.1 主变压器的选择 (1)2.2.2 厂用变压器的选择 (2)2.2.3 启动变压器的选择 (3)第3章电气主接线设计 (4)3.1 电气主接线方案比较 (4)3.2 电气主接线方案确定，发电厂电气主接线图 (7)第4章主要电器设备的选择 (8)4.1 断路器的选择 (8)4.2 隔离开关的选择 (9)第5章厂用变压器主接线设计 (10)5.1 厂用电接线要求 (10)5.2 厂用电接线的设计原则 (10)5.3 采用不设公用负荷母线接线 (10)结论 (12)参考文献 (13)附录 (14)第1章绪论电能一种清洁的二次能源。

国产600MW 凝汽式机组全厂原则性热力系统设计计算1 课程设计的目的及意义：电厂原则性热力系统计算的主要目的就是要确定在不同负荷工况下各部分汽水流量及参数、发电量、供热量及全厂的热经济性指标，由此可衡量热力设备的完善性，热力系统的合理性，运行的安全性和全厂的经济性。

如根据最大负荷工况计算的结果，可作为发电厂设计时选择锅炉、热力辅助设备、各种汽水管道及附件的依据。

2 课程设计的题目及任务：设计题目：国产600MW 凝汽式机组全厂原则性热力系统设计计算。

计算任务：㈠ 根据给定的热力系统数据，在h - s 图上绘出蒸汽的汽态膨胀线 ㈡ 计算额定功率下的汽轮机进汽量0D ，热力系统各汽水流量j D㈢ 计算机组和全厂的热经济性指标（机组进汽量、机组热耗量、机组汽耗率、机组热耗率、 绝对电效率、全厂标准煤耗量、全厂标准煤耗率、全厂热耗率、全厂热效率） ㈣ 按《火力发电厂热力系统设计制图规定》绘制出全厂原则性热力系统图3 已知数据：汽轮机型式及参数机组型式：亚临界、一次中间再热、四缸四排汽、单轴、凝汽式汽轮机；锅炉型式及参数锅炉型式英国三井2027-17.3／541／541额定蒸发量Db：2027t／h额定过热蒸汽压力P b17.3MPa额定再热蒸汽压力 3.734MPa额定过热蒸汽温度541℃额定再热蒸汽温度541℃汽包压力：P du18.44MP锅炉热效率92.5％汽轮机进汽节流损失4％中压缸进汽节流损失2％轴封加热器压力P T98kPa疏水比焓415kJ／kg汽轮机机械效率98.5％发电机效率99％补充水温度20℃厂用电率0.074 计算过程汇总:㈠原始资料整理：㈡ 全厂物质平衡方程① 汽轮机总汽耗量 0D ② 锅炉蒸发量D 1= 全厂工质渗漏+厂用汽=65t/h （全厂工质损耗）0D =D b - D 1= D b -65③ 锅炉给水量Dfw= D b +D 1b -D e = D b -45=0D +20④ 补充水量D ma =D l + D b =95t/h㈢ 计算回热系统各段抽汽量 回热加热系统整体分析本机组回热加热系统由三个高压加热器、一个除氧器、四个低压加热器共八个加热器组成。

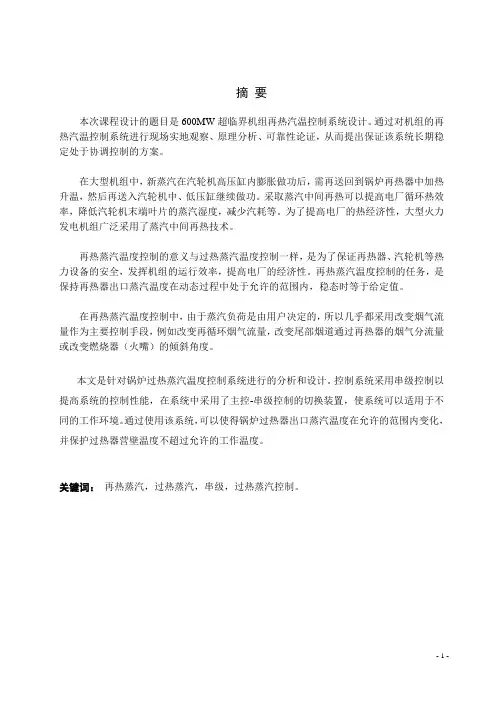

摘要本次课程设计的题目是600MW超临界机组再热汽温控制系统设计。

通过对机组的再热汽温控制系统进行现场实地观察、原理分析、可靠性论证，从而提出保证该系统长期稳定处于协调控制的方案。

在大型机组中，新蒸汽在汽轮机高压缸内膨胀做功后，需再送回到锅炉再热器中加热升温，然后再送入汽轮机中、低压缸继续做功。

采取蒸汽中间再热可以提高电厂循环热效率，降低汽轮机末端叶片的蒸汽湿度，减少汽耗等。

为了提高电厂的热经济性，大型火力发电机组广泛采用了蒸汽中间再热技术。

再热蒸汽温度控制的意义与过热蒸汽温度控制一样，是为了保证再热器、汽轮机等热力设备的安全，发挥机组的运行效率，提高电厂的经济性。

再热蒸汽温度控制的任务，是保持再热器出口蒸汽温度在动态过程中处于允许的范围内，稳态时等于给定值。

在再热蒸汽温度控制中，由于蒸汽负荷是由用户决定的，所以几乎都采用改变烟气流量作为主要控制手段，例如改变再循环烟气流量，改变尾部烟道通过再热器的烟气分流量或改变燃烧器（火嘴）的倾斜角度。

本文是针对锅炉过热蒸汽温度控制系统进行的分析和设计。

控制系统采用串级控制以提高系统的控制性能，在系统中采用了主控-串级控制的切换装置，使系统可以适用于不同的工作环境。

通过使用该系统，可以使得锅炉过热器出口蒸汽温度在允许的范围内变化，并保护过热器营壁温度不超过允许的工作温度。

关键词：再热蒸汽，过热蒸汽，串级，过热蒸汽控制。

目录第一章引言 (3)1.1 设计课题的目的、意义 (3)1.2 国内外现状及发展趋势 (3)1.2.1 国内背景 (3)1.2.2 国内现状及发展趋势 (4)第二章再热蒸气控制系统设计方案 (5)2.1再热蒸气控制任务 (5)2.2再热蒸气控制方法 (5)2.2.1执行器的选择 (6)2.2.2变送器的选择 (8)2.2.3控制器的选择 (10)2.3再热蒸气控制总体方案 (12)第三章再热蒸汽温度检测控制系统 (16)3.1 再热蒸汽温度检测控制的意义与任务 (16)3.1 再热蒸汽的特点 (16)3.3 再热蒸汽温度影响因素 (17)3.4 再热蒸汽温度控制方法手段 (17)3.5 再热蒸汽温度控制小结 (20)心得体会 (22)参考文献 (22)第一章引言1.1设计课题的目的、意义再热蒸汽温度控制的目的与过热蒸汽温度控制一样，是为了保证再热器、汽轮机等热力设备的安全，发挥机组的运行效率，提高电厂的经济性。

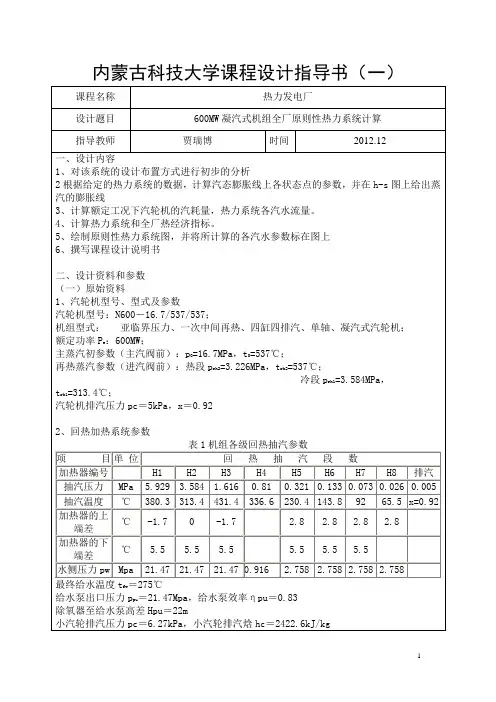

内蒙古科技大学课程设计指导书（一）
内蒙古科技大学课程设计指导书（二）
内蒙古科技大学课程设计指导书（三）
课程设计说明
1、注意给定的H4的抽汽压力和水侧压力的值应该一致。

2疏水的焓值在饱和线附近，不能用软件查，在水蒸气焓熵表上用差分法，要用到饱和态的差分。

3、辅助系统和小汽水流量可参考例题。

4、每个人将查到的焓值末尾数改成自己学号的后两位
老师要求：抽汽压力对应查出的焓值，把末尾两位数改成各自学号的后两位。

设计说明书和说明早已发到群邮箱里，在说明里再加两条：
5、端差可改
6、抽汽压力的压损可自行选择，在1%-10%之间
大家好好做设计，咱们没有模板，只有例题：
1、课本上168页，这个图较简单，假设D。

去计算，但要计算排污损失，相当于校核计算
2、设计指导书上的例题，600MW机组热电厂的计算，这个是计算D。

，图稍复杂一点，是设计计算
大家认真看说明书，读懂要求，尽量按时完成作业。
