热力发电厂课程设计样本

热力发电厂课程设计一、计算原始资料1、汽轮机形式及参数（1）、机组型式：超超临界、一次中间再热、四缸四排汽、单轴、凝汽式汽轮机。

（2）、额定功率：P e=1000MW（3）、主蒸汽参数：P0=26.25MPa；t0=605℃。

（4）、再热蒸汽参数（进汽阀前）：热段：P rh=5.436MP a；t rh=603℃。

冷段：P rh’=5.85MP a；t rh’=360.5℃。

（5）、汽轮机排汽压力：P c=4.7KPa；排汽比焓：h c=2311.3kJ/kg。

2、回热加热系统参数（1）、最终给水温度：t fw=292.9℃。

（2）、给水泵出口压力：P pu=32.606MPa；给水泵效率：ηpu=0.83（3）、除氧器到给水泵高度差：H pu=26m。

（4）、小汽机排汽压力：P c，xj=5.7KPa；排汽焓：h c，xj=2424.8kJ/kg。

3、锅炉型式及参数（1）、锅炉型式：2980--26.25/605/603（2）、额定蒸发量：D b=2980 t/h（3）、额定过热蒸汽压力：P b=26.25MPa，额定再热蒸汽压力：P r=5.436MPa。

（4）、额定过热汽温：t b=605℃；额定再热汽温：tr=603℃；（5）、锅炉效率：ηb=93%（6）、给水泵到过热器出口高度差：h1=34m。

4、其他数据（1）汽轮机机械效率:ηm=0.985;发电机效率：ηg=0.99.（2）补充水温度：t ma=20℃（3）厂用电率：ε=0.07；厂用汽：5t/h（启动时最大用汽量为32t/h）（4）2号抽汽90t/h,4号抽汽60t/h（5）抽汽管压损：△P j=8%P j；锅炉连续排污量：D bl=0.01D b；全厂汽水损失：D L=0.01D b；（6）连续排污扩容器效率：ηf=0.98；连续排污扩容器压力选为：Pf=0.90MPa；减温水系数：ɑsp= 0.0275二、热系统计算（一）、汽水平衡计算1、全厂补水率由已知知:全厂工质渗漏系数: 图1、全厂汽水平衡图ɑL=D L/D b=0.01锅炉排污系数：ɑbl=D bl/D b=0.01减温水系数：ɑsp= 0.0275厂用汽系数：ɑpl=29.402/2939223.6=0.0100033有全厂物质平衡有：补水率ɑma=ɑpl+ɑbl+ɑL=0.03000332、给水系数ɑfw由图1, 1点的物质平衡有ɑb=ɑ0+ɑL=1+0.01=1.012点的物质平衡ɑfw=ɑb+ɑbl- ɑsp=1.01+0.01-0.0275=0.9925（二）汽轮机进汽参数计算1、主蒸汽参数由主汽门前压力P0=26.25MPa，温度t0=605℃，查水蒸气性质表得主蒸汽比焓值h0=3482.10 KJ/Kg由主汽门后压力P0’=（1-δP1）P0=（1-0.04）*26.25=25.2MPa由P0’=25.2MPa h0’=h0=3482.10 KJ/Kg查得t0’=596.73 ℃2、再热蒸汽参数由中联门前压力P rh=5.436MPa 温度t rh=603℃，得h rh=3663.8 KJ/Kg中联门后再热压力P rh’=（1-δP2）P rh=（1-0.02）*5.436=5.327MPah rh’=h rh=3663.8KJ/Kg查得t rh’=600.61 ℃3、凝汽器平均压力计算由P s1=4.7KPa，查水蒸汽性质表得t s1=31.78 ℃由p s2=19.2KPa，查水蒸汽性质表得t s2=59.18 ℃凝汽器平均温度t s=（t s1+t s2）/2=45.48 ℃查水蒸汽性质表，得凝汽器平均压力P s=0.00983374 MPa（四）、各加热器进、出水参数计算1、1#高加H1压损∆P5=（7.847-7.611）/7.847=3%加热器压力P j:由图读得P j=7.611MPa 由P j查水蒸汽性质表得加热器饱和温度t s，1=291.508 ℃2、2#高加H2压损∆P5=（5.85-5.874）/5.85=-0.4%加热器压力P j:由图读得P j=5.874MPa 由P5查水蒸汽性质表得加热器饱和温度t s，2=274.169 ℃3、3#高加H3压损∆P5=（2.228-2.161）/2.228=3%加热器压力P j:由图读得P j=2.161MPa 由P5查水蒸汽性质表得加热器饱和温度t s，3=216.323 ℃4、除氧器H4除氧器压力:P4=0.968MPa查水蒸汽性质表得除氧器饱和温度t s4=178.476℃H4疏水温度t d，4=t s4=178.476 ℃由图有出水比焓h w，4=753.4KJ/Kg，进水比焓h w，4'=642.7KJ/Kg，疏水比焓为h d，4=753.4KJ/Kg。

课程设计内容1.已知汽轮机机组型式及参数：机组型号： CZK300—16.67/0.4/538/538汽轮机型式：300MW 亚临界参数、一次再热、双缸双排气、双轴单调整、直接空冷、抽汽凝汽式 额定功率 : e P =300MW主蒸汽参数（主汽阀前）：0P =16.67MPa ，0t =538℃；查焓熵图得0h =3398.96kJ/kg 再热蒸汽参数：冷段：rhi P =3.6869Mpa, rhi t =325.3℃, rhi h =3038.85 kJ/kg 热段(中联门前)：2rh P =3.318Mpa, 2rh t =538℃, 2rh h =3539.44 kJ/kg 中联门后再热气压: 'rh p =(1-δp2)2rh P =(1-0.0143)3.318=3.2706Mpa由'rh p =3.2706Mpa,'rh h = 2rh h =3539.44kJ/kg,查水蒸气性质表,得中联门后 再热气温'rh t =537.797℃.低压缸排汽压力：c P =0.014Mpa, 排汽比焓c h =2437.4kJ/kg 计算热力系统的的有关参数: 主汽门、调门及进气管道压损 2% 中低压连通管管道压损 4.5% 再热器及管道压损 10% 中联门及管道压损 1.43%各段加热器抽气管道 1、2、3段抽气压损3%，其余5% 回热抽气级数 3高+3低+1除氧 转速 3000r/min 给水泵驱动方式 电机驱动旋转方向 顺时针方向（从汽轮机向发电机端看）额定给水温度：fw t =272.2℃。

额定工况下的电机效率：98.95%，给水泵效率：83%。

表1-1 加 热 器 端 差2.各加热器进、出水参数计算 1)首先计算高压加热器JG1加热器1P ：P1(1p)P'j1=5.7215(1-0.03)=5.5499Mpa δ=-⨯式中1P ——第一抽汽口压力；1P ∆——抽汽管道相对压损；又1P =5.5499MPa ，查水蒸气性质表得 加热器饱和温度1,s t =270.545℃JG1出水温度1,w t ：w ,1s ,1t t t 270.545 1.7272.245δ=-=--=（）℃ 式中 t δ ——加热器上端差。

热力发电厂课程设计一、课程设计题目600MW 凝汽式机组原则性热力系统热经济性计算二、课程设计的任务1、通过课程设计加深巩固热力发电厂所学的理论知识，了解热力发电厂热力计算的一般步骤；2、根据给定的热力系统数据，计算汽态膨胀过程线上各计算点的参数，并在h -s 图上绘出汽态膨胀线；3、计算额定功率下的汽轮机进汽量D 0及机组和全厂的热经济性指标，包括汽轮机热耗率、全厂热耗率、全厂发电标准煤耗率和全厂供电标准煤耗率。

三、计算类型定功率计算四、原则性热力系统原则性热力系统图见图1。

H PGBH 4H DT DL P1L P2CD m aSGC PD EH 8H 7H 5FPH 3H 2H 1IPA BD ELM NA HPRLT1S1S2T 2T 3S3S4T 4B N T RH M PSS1S2S3S4轴封供汽母管T=T 1T 2T 3T 4+++FD l图1 发电厂原则性热力系统锅炉：HG-1900/25.4-YM4 型超临界、一次再热直流锅炉。

汽轮机：CLN600–24.2/566/566型超临界、三缸四排汽、单轴凝汽式汽轮机。

回热系统：系统共有八级不调节抽汽。

其中第一、二、三级抽汽分别供三台高压加热器，第五、六、七、八级抽汽分别供四台低压加热器，第四级抽汽作为除氧器的加热汽源。

一至七级回热加热器（除除氧器外）均装设了疏水冷却器。

三台高压加热器均内置蒸汽冷却器。

汽轮机的主凝结水由凝结水泵送出，依次流过凝结水精处理装置、轴封加热器、四台低压加热器，进入除氧器。

给水由汽动给水泵升压，经三级高压加热器加热，最终进入锅炉。

三台高压加热器的疏水逐级自流至除氧器；四台低压加热器的疏水逐级自流至凝汽器热井。

五、计算原始资料1、汽轮机参数：(1)额定功率：P e=600MW；(2)主蒸汽参数：p0=24.2MPa，t0=566℃；(3)过热器出口蒸汽压力25.4 MPa，温度570℃；(4)再热蒸汽参数：热段：p rh=3.602MPa，t rh=566℃；冷段：p'rh=4.002MPa，t'rh=301.9℃；(5)排汽参数：见表3中A；2、回热系统参数：(1)机组各级回热抽汽参数见表1；表1 回热加热系统原始汽水参数项目单位H1 H2 H3 H4 H5 H6 H7 H8 抽汽压力MPa 5.899 4.002 1.809 0.9405 0.3871 0.1177 0.05757 0.01544 抽汽温度℃351.2 301.9 457.0 363.2 253.8 128.2 x=1.0 x=0.98 抽汽管道压损% 3 3 3 5 5 5 5 5加热器上端差℃见表3中B - 见表3中C加热器下端差℃ 5.6 5.6 5.6 - 5.6 5.6 5.6 - 注：忽略加热器和抽汽管道散热损失(2)给水泵出口压力：p pu=29.21MPa，给水泵效率：ηpu=0.9；(3)除氧器至给水泵高度差：H pu=22m；(4)小汽轮机排汽压力：p cx=7kPa，小汽轮机机械效率：ηmx=0.99，排汽干度：X cx=1；(5)凝结水泵出口压力：p'pu=1.724Mpa；(6)高加水侧压力取给水泵出口压力，低加水侧压力取凝结水泵出口压力；3、锅炉参数：锅炉效率：ηb =93%。

《热力发电厂》课程设计说明书xx 学院 xx 年xx 月1 绪 论 (4)2 热力系统与机组资料 ............2。

1。

热力系统简介 ............2.2.原始资料 ....................3 热力系统计算 ........................3.1.汽水平衡计算 ............3。

2. 汽轮机进汽参数计算 ............................................................................................................ 14 3。

3。

辅助计算 .. (15)设计题目660MW 凝汽式机组全厂原则性热力系统计算设 计 人同组成员指导教师3.4. 各加热器进、出水参数计算 (16)3。

5。

高压加热器组抽汽系数计算 (25)3.6. 除氧器抽汽系数计算 (28)3。

7。

低压加热器组抽汽系数计算 (29)3.8. 凝汽系数c 计算 (31)3。

9. 汽轮机内功计算 (32)3。

10.汽轮机内效率、热经济指标、汽水流量计算 (34)3.11.全厂性热经济指标计算 (36)4 反平衡校核 (38)5 辅助系统设计、选型 (41)5.1. 主蒸汽系统 (41)5。

2. 给水系统 (41)5.3. 凝结水系统 (42)5。

4. 抽空气系统 (42)5。

5. 旁路系统 (42)5。

6. 补充水系统 (43)5.7. 阀门 (43)6 结论 (46)致谢 (48)参考文献 (49)1 绪论火力发电厂简称火电厂，是利用煤炭、石油、天然气作为燃料生产电能的工厂。

其能量转换过程是：燃料的化学能→热能→机械能→电能。

最早的火力发电是1875 年在巴黎北火车站的火电厂实现的。

随着发电机、汽轮机制造技术的完善，输变电技术的改进，特别是电力系统的出现以及社会电气化对电能的需求，20 世纪30 年代以后,火力发电进入大发展的时期.火力发电机组的容量由200兆瓦级提高到300～600 兆瓦级(50 年代中期），到1973 年，最大的火电机组达1300兆瓦。

660MW凝汽式机组全厂原则性热力系统计算（设计计算）一、计算任务书（一）计算题目国产660MW凝汽式机组全厂原则性热力系统计算（设计计算）（二）计算任务1.根据给定热力系统数据，计算气态膨胀线上各计算点的参数，并在ｈ-s图上绘出蒸汽的气态膨胀线；2.计算额定功率下的气轮机进汽量Do，热力系统各汽水流量D j、G j；3.计算机组的和全厂的热经济性指标；4.绘出全厂原则性热力系统图，并将所计算的全部汽水参数详细标在图中（要求计算机绘图）。

（三）计算类型定功率计算（四）热力系统简介某火力发电场二期工程准备上两套660MW燃煤汽轮发电机组，采用一炉一机的单元制配置。

其中锅炉为德国BABCOCK公司生产的2208t/h自然循环汽包炉；气轮机为GE公司的亚临界压力、一次中间再热660MW凝汽式气轮机。

全厂的原则性热力系统如图5-1所示。

该系统共有八级不调节抽汽。

其中第一、二、三级抽汽分别供三台高压加热器，第五、六、七、八级抽汽分别供四台低压加热器，第四级抽汽作为0.9161Mpa压力除氧器的加热汽源。

第一、二、三级高压加热器均安装了内置式蒸汽冷却器，上端差分别为-1.7℃、0℃、-1.7℃。

第一、二、三、五、六、七级回热加热器装设疏水冷却器，下端差均为5.5℃。

气轮机的主凝结水由凝结水泵送出，依次流过轴封加热器、4台低压加热器，进入除氧器。

然后由气动给水泵升压，经三级高压加热器加热，最终给水温度达到274.8℃，进入锅炉。

三台高压加热器的疏水逐级自流至除氧器，第五、六、七级低压加热器的疏水逐级自流至第八级低压加热器；第八级低加的疏水用疏水泵送回本级的主凝结水出口。

凝汽器为双压式凝汽器，气轮机排气压力 4.4/5.38kPa。

给水泵气轮机（以下简称小汽机）的汽源为中压缸排汽（第四级抽汽），无回热加热其排汽亦进入凝汽器，设计排汽压力为6.34kPa。

锅炉的排污水经一级连续排污利用系统加以回收。

扩容器工作压力1.55Mpa，扩容器的疏水引入排污水冷却器，加热补充水后排入地沟。

350MW 凝汽式电厂原则性热力系统设计与计算（2010~2011 年度第 1 学期）名称：热力发电厂课程设计题目：火力发电厂原则性热力系统拟定和计算院系：能源与动力工程学院班学级：号：热能 0708 班1071170819学生：王海超指导教师：志宏设计周数：1成绩：日期：2011 年 12 月28日~1 月 5 日1.1 设计题目：火力发电厂原则性热力系统拟定和计算1.2 任务1.2.1.拟定发电厂原则性热力系统1.2.2.绘制发电厂原则性热力系统图1.2.3.发电厂原则性热力系统计算（额定工况）1.2.4.作汽轮机热力过程线1.2.5.作汽水参数表1.2.6.锅炉连续排污利用系统计算1.2.7.高加组计算1.2.8.除氧器计算1.29.低加组计算1.2.10.汽轮机汽耗量及各项汽水流量计算1.2.11.汽轮机功率校核1.2.12.热经济指标计算1.3 计算类型额定工况功率计算1.4 热力系统简介汽轮机机组型号为300 MW-16.7/538/538机组，国产HG1021-18.2-540/540-WM10亚临界中间再热自然循环汽包锅炉。

其原则性热力系统图如图 1 所示。

汽轮机为单轴双缸双排汽，高中压缸采用和缸反流结构，低压缸为三层缸结构。

高中压部分为冲动、反动混合式，低压部分为双流、反动式。

共有 8 级抽汽。

其中第一、二、三级抽汽分别供 3 台高压加热器，第五、六、七、八级抽汽分别供 4 台低压加热器，第四级抽汽作为 0.738 MPa 压力除氧器的加热汽源。

八级回热加热器（除除氧器外）均装设了疏水冷却器。

三级高压加热器均安装了置式蒸汽冷却器，将三台高压加热器的上端差分别减小为-1.7℃、-0.5℃、0℃，从而提高了系统的热经济型。

采取疏水逐级自流方式。

有除盐装置DE、一台轴封冷却器SG。

配有前置泵TP的给水泵FP，经常运行为汽动泵，小汽轮机TD 为凝气式，正常运行其汽源取自第四段抽汽（中压缸排汽），无回热加热，其排汽引入主凝汽器。

中原工学院《热力发电厂》教案能源与环境学院系别：热能与动力工程系任课教师：***绪论❖教学目的：掌握电能生产的特点及其要求，熟悉热力发电厂的类型，了解我国的电力发展概况及其发展政策。

❖内容提要：电能的特点以及对电力生产的要求，发电厂的分类，我国电力工业发展概况及发展政策，本课程的学习要求。

一、电力工业在国民经济中的地位和作用二、电力生产的特点及基本要求三、各种类型的热力发电厂四、我国电力工业的技术政策及国内外电力工业的发展概况五、本课程在电厂热能动力设备专业中的地位和作用❖授课时间：20分钟❖重点内容：各种类型的热力发电厂❖板书：以黑板粉笔书写为主第一章热力发电厂动力循环及其热经济性❖教学目的：掌握评价热力发电厂热经济性的主要方法。

❖内容提要：第一节热力发电厂热经济性的评价方法本单元主要讲述评价热力发电厂热经济性的主要方法：热量法、熵方法和火用方法。

❖授课时间：70分钟❖重点内容：评价热力发电厂热经济性的主要方法：热量法、熵方法。

❖板书：以黑板粉笔书写为主，并辐以幻灯片。

难点：评价热力发电厂热经济性的主要方法：热量法、熵方法。

思考题：发电厂在完成能量的转换过程中，存在哪些损失？其中哪一项热损失最大？为什么？❖教学目的：掌握凝汽式发电机组的主要热经济性指标以及朗肯循环、回热循环的热经济性，掌握蒸汽初参数对发电厂热经济性的影响规律。

❖内容提要：第二节热力发电厂热经济性的评价方法本单元主要讲述凝汽式发电厂的主要热经济性指标和发电厂的动力循环。

一、汽轮发电机组的汽耗量和汽耗率二、汽轮发电机组的热耗量和热耗率三、发电厂的热耗量和热耗率四、发电厂的煤耗量和煤耗率以及标准煤耗率五、全厂供电标准煤耗率第三节发电厂的动力循环一、朗肯循环及其热经济性二、回热循环及其热经济性：（一）给水回热加热的意义（二）给水回热加热的热经济性（三）影响回热过程热经济性的因素三、蒸汽初参数对发电厂热经济性的影响（一）提高初温对理想循环热效率的影响（二）提高初温对汽轮机的绝对内效率的影响（三）提高初压对理想循环热效率的影响（四）提高初压对汽轮机的绝对内效率的影响（五）提高蒸汽初参数对发电厂热经济性的影响（六）最有利蒸汽初压（七）提高蒸汽参数受到的限制（八）采用高参数大容量机组的意义❖授课时间：90分钟❖重点内容：凝汽式发电厂的主要热经济性指标，蒸汽初参数对发电厂热经济性的影响。

1000 MW凝汽式发电机组全厂原则性热力系统的设计学院：交通学院专业：热能与动力工程姓名：高广胜学号：1214010004指导教师：李生山2015年12月1000MW热力发电厂课程设计任务书1.2设计原始资料1.2.1汽轮机形式及参数机组型式:N1000-26.25/600/600（TC4F ）超超临界、一次中间再热、四缸四排气、单轴凝汽式、双背压额定功率：P e =1000MW主蒸汽参数：P 0=26.25MPa ，t 0=600℃高压缸排气：P rh 。

i =6.393MPa ，t rh 。

I =377.8℃再热器及管道阻力损失为高压缸排气压力的8%左右。

MPa 5114.0MPa 393.608.0p rh =⨯=∆中压缸进气参数：p rh =5.746MPa ，t rh =600℃汽轮机排气压力：P c =0.0049MPa给水温度：t fw =252℃给水泵为汽动式，小汽轮机汽源采用第四段抽汽，排气进入主凝汽器；补充水经软化处理后引入主凝汽器。

1.2.2锅炉型式及参数锅炉型式：HG2953/27.46YM1型变压运行直流燃煤锅炉过热蒸汽参数：p b =27.56MPa ，t b =605℃汽包压力：P drum =15.69MPa额定蒸发量：D b =2909.03t/h再热蒸汽出口温度：603t 0.rh b=℃ 锅炉效率：%8.93b =η1.2.3回热系统本热力系统共有八级抽汽，其中第一、二、三级抽汽分别供给三台高压加热器，第五、六、七、八级分别供给四台低压加热器，第四级抽汽作为高压除氧器的气源。

七级回热加热器均设置了疏水冷却器，以充分利用本机疏水热量来加热本级主凝结水。

三级高压加热器和低压加热器H5分别都设置内置式蒸汽冷却器，为保证安全性三台高压加热器的疏水均采用逐级自流至除氧器，四台低压加热器是疏水逐级自流至凝汽器。

汽轮机的主凝结水经凝结水泵送出，依次流过轴封加热器、四台低压加热器、除氧器，然后由汽动给水泵升压，在经过三级加热器加热，最终给水温度为252℃。

一、课程设计的任务和作用热力发电厂课程设计是在学习完全部的专业基础课、专业课，尤其是《热力发电厂》后进行的。

其主要任务是对大型汽轮发电机组和火电厂原则性热力系统进行多种工况下热经济性指标的定量计算和定性分析，使学生学会分析问题和解决问题的方法，掌握一些设计参数选取的范围以及在实际计算中应注意的问题。

计算过程中用定性分析指导定量计算，用定量计算检验定性分析。

二、课程设计的基本内容和要求对机组和全厂的原则性热力系统进行热经济性指标的计算。

计算中，要求用正平衡和反平衡两种方法进行计算，两种方法的计算结果必须完全一致，并对计算结果用热量法和火用方法进行分析、比较，从而更深入地理解和掌握火力发电厂热力系统的节能理论以及提高火力发电厂热经济性的基本途径。

三、本次课程设计的内容1、对全厂原则性热力系统进行主循环的热经济性指标的计算（即：在计算中，除考虑主蒸汽管道的压损和温降外，其它各项漏汽和散热损失均不考虑）。

计算中取主蒸汽管道压损△P0=5%P，主蒸汽管道的温降△t= tb-t=5℃，锅炉效率ηb=0.92 ，机械和发电机效率的乘积ηm ηg=0.9801。

2、分析计算切除高压加热器对机组热经济性的影响。

（一班切除1#高加；二班切除1#和2#高加；三班切除全部高加）3、分析计算切除低压加热器对机组热经济性的影响。

（一班切除5#低加；二班切除6#低加；三班切除7#低加）4、分析计算全厂汽水损失补入除氧器和凝汽器的热经济性。

取全厂汽水损失D l =1%D；补水温度25℃。

（一班假设全厂汽水损失集中于主蒸汽管道；二班假设全厂汽水损失集中于热再热管道；三班假设全厂汽水损失集中于冷再热管道）5、分析计算锅炉连续排污利用的热经济性。

取锅炉连续排污量Dbl =1%Db。

（一班的扩容蒸汽引入3#高加；二班的扩容蒸汽引入除氧器；三班的扩容蒸汽引入5#低加）6、分析计算再热器和过热器喷水减温对热经济性的影响。

假设再热器和过热器出口蒸汽超温15℃。

热⼒发电⼚课程设计摘要⽕电⼚热系统⼯况发⽣变动时，将会引起整个热系统和全⼚的热经济性指标发⽣变动。

本设计主要内容为华能⾦陵电⼚1000MW超超临界凝汽式机组全⼚原则性热⼒系统变⼯况计算，根据给定的热⼒系统图及其数据，在热⼒系统常规计算⽅法的基础下，切除⼆号⾼压加热器H2时根据热⼒系统图中各点汽⽔参数、流量，进⾏热⼒系统原则性热⼒计算以及分析其经济性。

关键词：原则性热⼒系统变⼯况常规法⽬录摘要⼀绪论 (4)⼆热⼒系统原则性计算原理 (5)2.1常规计算法 (5)2.1.1串联计算 (5)2.1.2并联计算（电算⽅法） (6)2.2等效焓降法 (6)2.2.1⾮再热机组 (6)2.2.2中间再热机组 (7)三计算任务书 (7)3.1计算题⽬ (7)3.2计算任务 (7)3.2.1计算类型 (8)3.2.2热⼒系统简介 (8)四在该⼯况下的原始资料 (9)4.1汽轮机型以及参数 (9)4.2机组各级回热抽汽参数 (9)4.3锅炉型式及参数 (10)4.4其他数据 (10)4.5简化条件 (10)五热⼒系统计算 (10)5.1汽⽔平衡计算 (10)5.1.1全⼚补⽔率αma (10)5.1.2给⽔系数αfw (11)5.2⽓轮机进汽参数计算 (11)5.2.1主蒸汽参数 (11)5.2.2再热蒸汽参数 (11)5.3辅助计算 (11)5.3.1轴封加热器计算 (11)5.3.2凝汽器压⼒计算 (12)5.4⾼压加热器组抽汽系数计算 (13)5.4.1由⾼压加热器H1热平衡计算α1 (13)5.4.2由⾼压加热器H2热平衡计算α2 、αrh (13) 5.4.3由⾼压加热器H3热平衡计算α3 (14)5.5除氧器抽汽系数计算 (14)5.6低压加热器组抽汽系数计算 (15)5.6.1由低压加热器H5热平衡计算α(15)5(15)5.6.2由低压加热器H6热平衡计算α65.6.3由低压加热器H7热平衡计算α7 (15)5.6.4由低压加热器H8热平衡计算α8 (1)5.7凝汽系数αc计算 (1)5.7.1⼩汽机抽汽系数αxj (1)5.7.2由两个凝汽器的流量计算αc (16)5.7.3由⽓轮机汽侧平衡校验αc (16)5.8⽓轮机内功计算 (16)5.8.1凝汽流做⼯ωc (16)5.8.2抽汽流做功Σωa,j (16)5.8.3附加功量Σωsg,k (18)5.8.4⽓轮机内功ωi (18)5.9⽓轮机的内效率、热经济指标、汽⽔流量计算 (18)5.10全⼚性热经济指标计算 (19)5.10.1锅炉参数计算 (19)(19)5.10.2锅炉有效热量q15.10.3管道效率ηp (19)5.10.4全⼚效率ηcp (19)5.10.5全⼚发电标准煤耗bs (19)5.10.6全⼚热耗率qcp (20)5.10.7全⼚供电标准煤耗bsn (20)六反平衡校核 (20)七结论 (22)参考⽂献 (22)1000MW凝汽式机组全⼚原则性热⼒系统变⼯况计算⼀绪论⽕电⼚热系统的变⼯况是指系统的⼯作条件（参数）发⽣变动，偏离设计⼯况或都偏离某⼀基准⼯况。

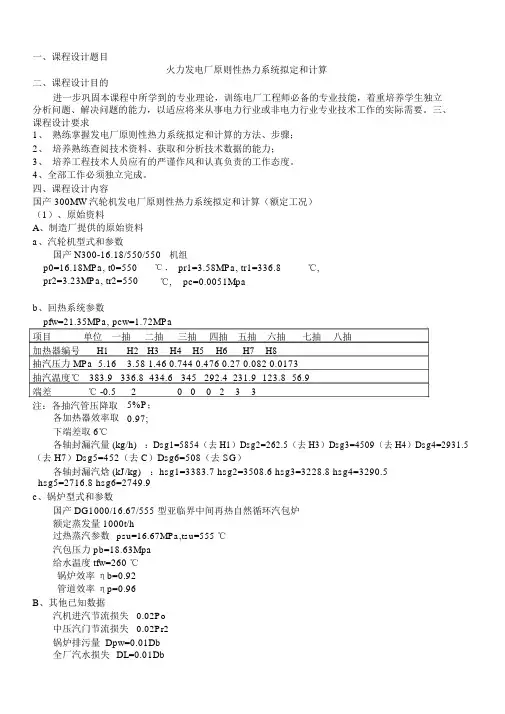

一、课程设计题目火力发电厂原则性热力系统拟定和计算二、课程设计目的进一步巩固本课程中所学到的专业理论，训练电厂工程师必备的专业技能，着重培养学生独立分析问题、解决问题的能力，以适应将来从事电力行业或非电力行业专业技术工作的实际需要。

三、课程设计要求1、熟练掌握发电厂原则性热力系统拟定和计算的方法、步骤；2、培养熟练查阅技术资料、获取和分析技术数据的能力；3、培养工程技术人员应有的严谨作风和认真负责的工作态度。

4、全部工作必须独立完成。

四、课程设计内容国产 300MW汽轮机发电厂原则性热力系统拟定和计算（额定工况）（1）、原始资料A、制造厂提供的原始资料a、汽轮机型式和参数国产 N300-16.18/550/550机组p0=16.18MPa, t0=550℃ ,pr1=3.58MPa, tr1=336.8℃,pr2=3.23MPa, tr2=550℃,pc=0.0051Mpab、回热系统参数pfw=21.35MPa, pcw=1.72MPa项目单位一抽二抽三抽四抽五抽六抽七抽八抽加热器编号H1H2H3H4H5H6H7H8抽汽压力 MPa 5.16 3.58 1.46 0.744 0.476 0.27 0.082 0.0173抽汽温度℃383.9336.8434.6345292.4231.9123.856.9端差℃ -0.520 0 0 2 3 3注：各抽汽管压降取5%P；各加热器效率取0.97;下端差取 6℃各轴封漏汽量 (kg/h)：Dsg1=5854（去 H1）Dsg2=262.5（去 H3）Dsg3=4509（去 H4）Dsg4=2931.5（去 H7）Dsg5=452（去 C）Dsg6=508（去 SG）各轴封漏汽焓 (kJ/kg)：hsg1=3383.7 hsg2=3508.6 hsg3=3228.8 hsg4=3290.5hsg5=2716.8 hsg6=2749.9c、锅炉型式和参数国产 DG1000/16.67/555 型亚临界中间再热自然循环汽包炉额定蒸发量 1000t/h过热蒸汽参数psu=16.67MPa,tsu=555 ℃汽包压力 pb=18.63Mpa给水温度 tfw=260 ℃锅炉效率ηb=0.92管道效率ηp=0.96B、其他已知数据汽机进汽节流损失0.02Po中压汽门节流损失0.02Pr2锅炉排污量 Dpw=0.01Db全厂汽水损失DL=0.01Db化学补充水压力0.39 Mpa ，温度 20℃机电效率ηmg=0.9924*0.987排污扩容器效率ηf=0.98排污扩容器压力Pf=0.8（2）任务A、拟定发电厂原则性热力系统B、绘制发电厂原则性热力系统图C、发电厂原则性热力系统计算（额定工况）a、作汽轮机热力过程线b、作汽水参数表c、锅炉连续排污利用系统计算d、高加组计算e、除氧器计算f、低加组计算g、汽轮机汽耗量及各项汽水流量计算i、汽轮机功率校核j、热经济指标计算五、设计计算书A、拟定发电厂原则性热力系统：该发电厂为凝气式电厂，规划容量300MW，选用凝气式机组，蒸汽初参数：过热蒸汽压力p0=16.18MPa，温度t0=550℃。

原始工况：一次中间再热900MW 压水堆核电厂二回路原则性热力系统的计算（摘自文献[1]）一次中间再热900MW 压水堆核电厂的二回路原则性热力系统如图1所示 求：在 962.55e p MW =工况时机组的热经济性指标 已知：蒸汽初参数 5.47,o p MPa = 0.9948o x = 再热后蒸汽参数 1.1808,rh p MPa = 251.3rh t C =︒ 凝汽器压力 7.4c p kPa =机组有五级回热“一高三低一除氧”，高压缸排汽引入汽水分离器SEP ，经汽水分离器后，其疏水引入除氧器，汽水分离后的蒸汽引至再热器RH ，采用新蒸汽中间再热后引入中压缸。

再热器的疏水（比焓'1158/rh h kJ kg =）经分离器的疏水（比焓'801.8/sep h kJ kg =）引入除氧器。

各级回热抽汽的压力jp∑、压损jp∆∑及其焓值jh∆∑ 和上端差θ、下端差ϑ等数据如表1所示。

凝汽器补充水0.44/ma D kg s = ，驱动给水泵的小汽轮机为凝汽式，额定功率1380kW ，其汽源引自再热后的蒸汽，小汽轮机的排汽压力0.00082DT c p MPa =，排汽比焓2335.5/DT c h kJ kg =，小汽轮机的机械效率0.95DT m η=。

给水泵出口水压7.32o fp p MPa =，给水泵效率0.81pu fw η=。

进口水压取自凝汽器水压2.943o cp p MPa =，凝结水泵效率0.81pu cp η=。

给水温度222fw t C =︒。

轴封汽箱来汽的比焓 2793.2/sg h kJ kg =，其流量分配：高压缸轴封0.25/sgh D kg s =，高压缸端部轴封10.320.6sg D =⨯= (/)kg s ，低压缸端部轴封20.14540.58sg D =⨯= (/)kg s ，小汽轮机轴封30.23/sg D kg s =，引至H5的轴封汽40.43/sg D kg s =。

热力发电厂第四版课程设计一、课程简介本课程是针对燃煤电厂或其他热力发电厂工作人员的一门专业课程，旨在帮助学员掌握热力发电厂的基本工作原理、设备组成、常见故障及解决方法，以及安全生产等相关知识。

课程难度适中，包含理论学习与实践操作部分。

二、课程目标通过本课程的学习，学员将能够：1.了解热力发电厂的基本工作原理；2.掌握热力发电厂的设备组成及其作用；3.总结热力发电厂常见故障及其解决方法；4.熟悉热力发电厂的安全生产、环保和现代化发展趋势；5.掌握一些实用技巧，以提高自身的工作能力和专业素质。

三、课程大纲3.1 热力发电厂基本原理1.热力发电厂概述；2.热力发电厂的基本工作流程；3.各工序的设备组成和作用及其原理；4.煤的物理化学性质及其对燃烧的影响；5.烟气中污染物和排放标准。

3.2 热力发电厂设备组成1.煤炭处理系统；2.锅炉系统；3.蒸汽轮机和发电机系统；4.辅助系统。

3.3 热力发电厂常见故障及其解决方法1.锅炉故障：爆管、漏水等；2.发电机故障：励磁故障、转子断裂等；3.辅机故障：鼓风机、冷却泵故障等；4.其他故障及解决方法。

3.4 热力发电厂安全与环保1.安全生产及其标准；2.热力发电厂的环保要求；3.热力发电厂节能降耗基本方法。

3.5 热力发电厂现代化发展趋势与技术进展1.热力发电厂的新技术和设备；2.热力发电厂的现代化管理。

3.6 实践操作1.热力发电厂现场参观；2.热力发电厂实验；3.热力发电厂常见设备操作。

四、教学方式本课程采用传统教学与实践相结合的方式进行教学，其中理论部分采用主讲教师进行授课，配合PPT展示，实践部分学员将参观热力发电厂现场，进行设备操作实验，深入了解热力发电厂的运行。

五、考核方式本课程采用笔试和实践考核相结合的方式进行考核，其中考试占60%的总成绩，实践操作考核占40%的总成绩。

考核内容包括课程理论知识、热力发电厂设备操作和故障排除等方面。

六、总结热力发电厂在我国能源工业中起着重要作用，其发展与管理都十分重要。

课程设计报告（2009~2010年度第1 学期）名称：热力发电厂课程设计题目：火力发电厂原则性热力系统拟定和计算院系：能源与动力工程学院班级：热能0606班学号：1061170627学生姓名：张晓敏指导教师：李志宏设计周数：1成绩：日期：2009年12月23日~12月30日一、课程设计题目火力发电厂原则性热力系统拟定二、课程设计目的进一步巩固本课程中所学到的专业理论，训练电厂工程师必备的专业技能，着重培养学生独立分析问题、解决问题的能力，以适应将来从事电力行业或非电力行业专业技术工作的实际需要。

三、课程设计要求1、熟练掌握发电厂原则性热力系统拟定和计算的方法、步骤；2、培养熟练查阅技术资料、获取和分析技术数据的能力；3、培养工程技术人员应有的严谨作风和认真负责的工作态度。

4、全部工作必须独立完成。

四、课程设计内容引进350MW汽轮机发电厂原则性热力系统拟定和计算（额定工况）（1）、原始资料A、制造厂提供的原始资料a、汽轮机型式和参数引进350 MW TC2F-38.6型机组p0=16.66MPa, t0=538℃, pr1=3.769MPa, tr1=324.3℃,pr2=3.468MPa, tr2=538℃, pc=0.00484Mpa hc=2330.3kJ/kgb、回热系统参数注：各抽汽管压降取3%P；各加热器效率取0.98;下端差取5.6℃各轴封漏汽量(kg/h)：高压缸Dsg1=11978（去除氧器）,高压缸Dsg2=1036（去低压轴封母管），中压缸Dsg3=978.6（去低压轴封母管），高压缸Dsg4=109.3（去轴加）,中压缸Dsg5=103.7（去轴加），低压缸Dsg6=1039（去轴加），另有二抽Dsgs＝345.1（去低压轴封母管）各轴封漏汽焓(kJ/kg)：hsg1=3032.1 hsg2=3032.1 hsg3=3165.7 hsg4=3032.1 hsg5=3165.7 hsg6=2716.2 hsgs=3035.5c、锅炉型式和参数武汉锅炉厂ＷＧＺ1246/18.15-1型亚临界，一次中间再热，自然循环汽包锅炉额定蒸发量1064t/h过热蒸汽参数psu=17.1MPa,tsu=541℃汽包压力pb=18.2Mpa给水温度tfw=281℃锅炉效率ηb=0.9285管道效率ηp=0.985B、其他已知数据汽机进汽节流损失0.02Po中压汽门节流损失0.02Pr2锅炉排污量Dpw=0.01Db全厂汽水损失DL=0.01Db化学补充水压力0.39 Mpa，温度20℃机电效率ηmg=0.9925*0.987排污扩容器效率ηf=0.98排污扩容器压力Pf=0.69C、有关数据的选取由于计算前汽轮机进气量D0未知，要预选D0，根据机组容量350MW进行估算（2）任务A、拟定发电厂原则性热力系统B、绘制发电厂原则性热力系统图C、发电厂原则性热力系统计算（额定工况）a、作汽轮机热力过程线b、作汽水参数表c、锅炉连续排污利用系统计算d、高加组计算e、除氧器计算f、低加组计算g、汽轮机汽耗量及各项汽水流量计算i、汽轮机功率校核j、热经济指标计算一、拟定发电厂原则性热力系统汽轮机机组型号为350MW TC2F-38.6型机组，锅炉采用武汉锅炉厂WGZ1246/18.15-1型亚临界,一次中间再热，自然循环汽包炉；其原则性热力系统图如图1。

热电厂系统课程设计一、课程目标知识目标：1. 学生能理解热电厂的基本工作原理，掌握热电发电的主要过程和组成部分。

2. 学生能掌握热电厂的能源转换效率、环境影响及其节能减排措施。

3. 学生能了解我国热电产业的发展现状及趋势。

技能目标：1. 学生能够运用所学知识，分析并解决热电厂系统中的实际问题。

2. 学生能够设计简单的热电厂系统模型，展示热电发电过程。

3. 学生能够通过实际案例分析，提高数据收集、处理和分析的能力。

情感态度价值观目标：1. 学生对热电技术产生兴趣，增强对能源科学的探究欲望。

2. 学生认识到能源利用与环境保护的重要性，树立节能减排的意识。

3. 学生通过团队合作，培养沟通、协作能力和集体荣誉感。

课程性质：本课程为应用性、实践性较强的课程，旨在帮助学生将理论知识与实际应用相结合。

学生特点：学生具备一定的物理、化学基础，对能源技术有一定了解，但缺乏实际操作经验。

教学要求：注重理论知识与实际应用相结合，强调实践操作和团队合作，提高学生的分析问题和解决问题的能力。

通过课程目标分解，确保学生在知识、技能和情感态度价值观方面得到全面发展。

二、教学内容1. 热电厂工作原理：讲解热电厂的基本构成，包括锅炉、汽轮机、发电机等主要设备，阐述热能到电能的转换过程。

教材章节：第三章“热力发电厂概述”2. 能源转换效率与环保：探讨热电厂的能源转换效率，介绍提高效率的方法和措施，分析热电厂对环境的影响及减排技术。

教材章节：第四章“热力发电厂的能源与环境”3. 热电厂系统设计：教授学生如何设计热电厂系统模型，包括系统布局、设备选型及参数优化。

教材章节：第五章“热力发电厂的设计与优化”4. 实际案例分析：分析国内外典型热电厂案例，了解实际运行中的问题及解决方法，提高学生分析问题的能力。

教材章节：第六章“热力发电厂案例分析”5. 实践操作：组织学生进行热电厂系统模型搭建，培养学生动手能力和团队合作精神。

教材章节：实践活动“热力发电厂模型制作与展示”教学内容安排与进度：共分为五个阶段，每个阶段的教学内容、目标和时间如下：阶段一：热电厂工作原理（2课时）阶段二：能源转换效率与环保（2课时）阶段三：热电厂系统设计（2课时）阶段四：实际案例分析（2课时）阶段五：实践操作（4课时，含模型制作与展示）确保教学内容科学性、系统性的同时，注重理论与实践相结合，提高学生的实际操作能力。
