干式变压器温控器BWDK-326D说明书

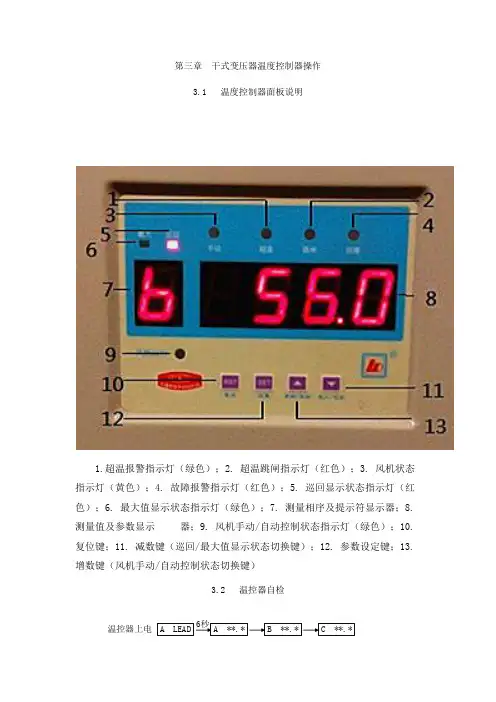

第三章干式变压器温度控制器操作
3.1 温度控制器面板说明
1.超温报警指示灯（绿色）；
2. 超温跳闸指示灯（红色）；
3. 风机状态指示灯（黄色）；
4. 故障报警指示灯（红色）；
5. 巡回显示状态指示灯（红色）；
6. 最大值显示状态指示灯（绿色）；
7. 测量相序及提示符显示器；
8. 测量值及参数显示器；
9. 风机手动/自动控制状态指示灯（绿色）；10. 复位键；11. 减数键（巡回/最大值显示状态切换键）；12. 参数设定键；13. 增数键（风机手动/自动控制状态切换键）
3.2 温控器自检
温控器在正常测量工作状态下，按[SET]键，进入参数设定状态，D1显示状态提示符, D2显示参数提示符和设定的参数值，“巡回”和“最大”两个指示灯同时亮。

在设定状态中，按一次▲键，显示的参数值增1，按住该键不放，可进行快速增数。

正常工作状态下按▲键可切换风机处于手动控制状态或自动控制状态。

在设定状态中，按一次▼键，显示的参数值减1，按住该键不放，可进行快速减数。

正常工作状态下按▼键可切换温控器处于最大值显示或各相巡回显示状态。

需要对温控器进行手动复位时，按
3.4 温度控制器操作流程。

BWDK-系列通过ISO9001:2000质量体系认证认证号：05504Q10349ROS变压器用电阻温度器使用说明书制造单位：南京超博机电设备工程有限公司安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。

! 警告!注意一、产品概述本仪器是为干式变压器设计的新一代电脑温度控制器，它采用先进的计算机控制技术和数据存贮技术设计而成，且在设计中采用了硬件和软件相结合的抗干扰措施，使产品具有了极强的抗干扰能力。

本仪器能保证干式变压器在正常的温度范围内安全地工作，是保护干式变压器的重要装置。

温控器的各种控制参数只需通过面板上几个按键的设置就可实现，而且设定的参数在停电后永不丢失。

本仪器还具有“黑匣子”功能，可记录变压器掉电时刻三个绕组的温度，以供查询。

在使用方面，本仪器具有操作简单、安装方便、维护容易的特点。

本产品符合JB/T7613-1994《变压器用电阻温度计》标准本产品生产体系通过ISO9001质量体系认证。

二、产品型号：BWDK系列电阻温控器产品型号如下表：- 3 -三、技术参数1.测温范围：00C—2000C2. 测温精度：±1%FS3. 分辨率：0.10C4. 工作电压：AC220V±10%（50Hz）5. 功耗：5V A6. 传感器：三支Pt100铂热电阻，三支PTC热电阻（选件）7.继电器触点容量：10A/250V AC8. 仪表重量：＜3Kg9. 外形尺寸：260×200×80（mm）10. 模拟量输出：三路4-20mA电流，或三路1-5V电压11. 数字量输出：RS232或RS485串行通信接口四、产品功能介绍1、具有三相绕组温度的巡回温度显示或最高温度显示功能。

2、可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭，保证干式变压器在正常温度下安全地工作。

当三相绕组温度中的最高一相温度超过开风机的设定温度或在手动开风机的情况下，风机会开启。

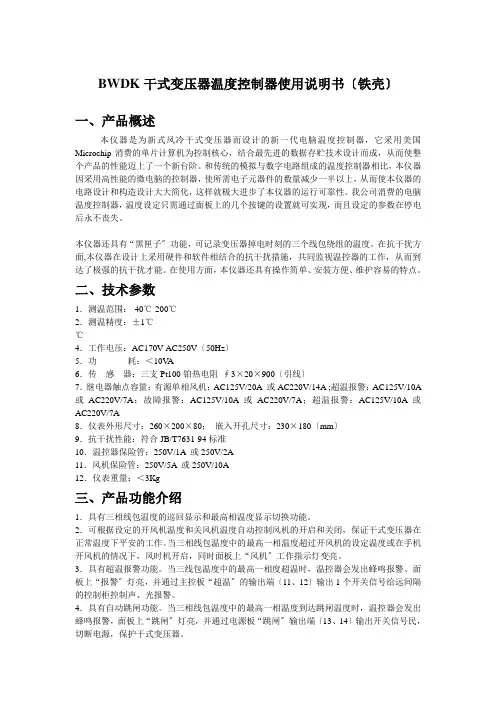

BWDK干式变压器温度控制器使用说明书〔铁壳〕一、产品概述本仪器是为新式风冷干式变压器而设计的新一代电脑温度控制器，它采用美国Microchip消费的单片计算机为控制核心，结合最先进的数据存贮技术设计而成，从而使整个产品的性能迈上了一个新台阶。

和传统的模拟与数字电路组成的温度控制器相比，本仪器因采用高性能的微电脑的控制器，使所需电子元器件的数量减少一半以上，从而使本仪器的电路设计和构造设计大大简化，这样就极大进步了本仪器的运行可靠性。

我公司消费的电脑温度控制器，温度设定只需通过面板上的几个按键的设置就可实现，而且设定的参数在停电后永不丧失。

本仪器还具有“黑匣子〞功能，可记录变压器掉电时刻的三个线包绕组的温度。

在抗干扰方面,本仪器在设计上采用硬件和软件相结合的抗干扰措施，共同监视温控器的工作，从而到达了极强的抗干扰才能。

在使用方面，本仪器还具有操作简单、安装方便、维护容易的特点。

二、技术参数1．测温范围：-40℃-200℃2．测温精度：±1℃℃4．工作电压：AC170V-AC250V〔50Hz〕5．功耗：＜10V A6．传感器：三支Pt100铂热电阻∮3×20×900〔引线〕7．继电器触点容量：有源单相风机：AC125V/20A 或AC220V/14A ;超温报警：AC125V/10A 或AC220V/7A；故障报警：AC125V/10A 或AC220V/7A；超温报警：AC125V/10A 或AC220V/7A8．仪表外形尺寸：260×200×80；嵌入开孔尺寸：230×180〔mm〕9．抗干扰性能：符合JB/T7631-94标准10．温控器保险管：250V/1A 或250V/2A11．风机保险管：250V/5A 或250V/10A12．仪表重量：＜3Kg三、产品功能介绍1．具有三相线包温度的巡回显示和最高相温度显示切换功能。

2．可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭，保证干式变压器在正常温度下平安的工作。

公司简介福建省力得自动化设备有限公司创建于1993年，注册资本为1.2亿元，是一家集传感器、智能仪表、智能变压器组件及工业自动化智能控制设备研发、生产、销售、服务为一体的高新技术企业，是我国电力变压器、输配电开关设备组件名牌企业、国家特种变压器产业技术创新战略联盟常务理事单位、中国企业家科学家创新论坛“创新100”百强企业。

公司LD系列干式变压器温度控制器市场占有率长年位居全国第一，威磁公司于1990年在国内率先将微机励磁技术应用于中小型水电站，并获得福建省科技进步三等奖。

公司拥有员工300余人，其中具有大中专以上学历的占员工总数的70%以上。

公司通过ISO9001质量管理体系认证与ISO14001环境管理体系认证，并与福州大学、福建农林大学等多所高校及科研院所建立长期合作关系，形成产学研联合体，提升了研发与创新能力，已获数十项国家专利。

经过多年的市场开拓与经营，力得公司已形成完备的电力变压器、输配电开关设备组件产品线。

主要产品有干式/油浸式/地下式变压器综合控制器、轨道交通变压器专用控制器、智能配电监测仪表、多功能电力测控仪、无功补偿器、负控及配变终端、油混水变送控制器、热导式流量计、轴电流传感器、水电站专用智能仪表、水轮发电机组智能控制屏等各类电力设备组件、传感器、智能仪表及工业自动化控制设备。

产品广泛应用于长江三峡、鸟巢、国家大剧院、上海世博会、深圳地铁、上海地铁、广州亚运等国家重点工程和项目，公司成为国内电力输配电装备企业的最佳配套厂。

公司在全国设立了十个办事处，负责市场的开拓、维护及产品的售前售后服务，大大提升了用户对力得产品的信赖。

公司与江苏华鹏、许继电气、山东鲁能、重庆水轮机厂、海南金盘、特变电工、中国西电、顺特电气、明珠电器等国内近三百家电力输配电装备制造企业建立了良好的全面长期合作关系。

电话：+86137****6394邮箱：*****************安全指导特殊产品说明：当实际产品为特殊/订做产品时，若说明书中内容与特殊产品相重复或相冲突时，以特殊产品外接线图内容为准。

干式变压器温度控制器使用说明书干式变压器温度控制器使用说明书1、简介1.1 产品概述干式变压器温度控制器是一种用于监控和控制干式变压器温度的设备，能够确保变压器的正常运行。

1.2 主要特点- 高精度温度测量- 温度报警功能- 温度监控记录- 远程控制功能- 简便的操作界面2、使用前准备2.1 检查设备完整性在使用前，请检查设备是否完整，并确保所有附件齐全。

2.2 安装位置选择选择安装位置时，请确保设备与变压器之间的距离适宜，并且通风良好。

3、设备安装3.1 安装步骤1、将设备固定在合适的位置上。

2、连接设备电源，并确认电源指示灯亮起。

3、连接温度传感器，并确保传感器传输线路正常连接。

3.2 连接示意图4、操作说明4.1 设备启动在接通电源后，设备将自动启动。

4.2 参数设置通过操作界面，可对温度控制器的参数进行设置，如报警温度、报警延时等。

4.3 温度展示设备将实时显示变压器的温度，并可根据温度变化进行曲线展示。

4.4 报警处理当温度超过设定的报警温度或延时后，设备将发出声音和光闪烁等报警信号。

4.5 远程控制可通过远程控制接口，通过计算机或其他设备对温度控制器进行操作和监控。

5、注意事项5.1 温度探头安装安装温度探头时，请注意探头的位置和接触情况，确保能准确测量变压器的温度。

5.2 温度监控记录设备自带温度监控记录功能，可以记录变压器的温度变化情况，方便后续查阅和分析。

5.3 维护保养定期检查设备和温度探头的运行状况，确保其正常工作，并及时处理异常情况。

附件：设备安装示意图、操作界面截图、远程控制接口连接图。

法律名词及注释：- 温度探头：用于测量变压器温度的传感器。

- 温度监控记录：记录变压器温度变化情况的功能。

- 报警温度：设定的超过温度阈值时触发报警的温度值。

- 报警延时：设定的报警温度达到后延时多长时间才触发报警。

BWDK-系列通过ISO9001:2000质量体系认证认证号：05504Q10349ROS变压器用电阻温度器使用说明书制造单位：南京超博机电设备工程有限公司安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。

! 警告!注意一、产品概述本仪器是为干式变压器设计的新一代电脑温度控制器，它采用先进的计算机控制技术和数据存贮技术设计而成，且在设计中采用了硬件和软件相结合的抗干扰措施，使产品具有了极强的抗干扰能力。

本仪器能保证干式变压器在正常的温度范围内安全地工作，是保护干式变压器的重要装置。

温控器的各种控制参数只需通过面板上几个按键的设置就可实现，而且设定的参数在停电后永不丢失。

本仪器还具有“黑匣子”功能，可记录变压器掉电时刻三个绕组的温度，以供查询。

在使用方面，本仪器具有操作简单、安装方便、维护容易的特点。

本产品符合JB/T7613-1994《变压器用电阻温度计》标准本产品生产体系通过ISO9001质量体系认证。

二、产品型号：BWDK系列电阻温控器产品型号如下表：三、技术参数1.测温范围：00C—2000C2. 测温精度：±1%FS3. 分辨率：0.10C4. 工作电压：AC220V±10%（50Hz）5. 功耗：5V A6. 传感器：三支Pt100铂热电阻，三支PTC热电阻（选件）7.继电器触点容量：10A/250V AC8. 仪表重量：＜3Kg9. 外形尺寸：260×200×80（mm）10. 模拟量输出：三路4-20mA电流，或三路1-5V电压11. 数字量输出：RS232或RS485串行通信接口四、产品功能介绍1、具有三相绕组温度的巡回温度显示或最高温度显示功能。

2、可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭，保证干式变压器在正常温度下安全地工作。

当三相绕组温度中的最高一相温度超过开风机的设定温度或在手动开风机的情况下，风机会开启。

干式变压器温控器说明书（BWD3K130系列）江西华达电子电脑有限公司安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。

本温控器有危险电压,并监控危险的电力变压器。

如果不按本手册的规定操作可能会导致财产损失或人员严重受伤甚至死亡。

只有合格的技术人员才允许操作本温控器，在进行操作前，要熟悉使用手册中所有安全说明、安装、操作和维护规程。

本温控器的正常运行取决于正确的运输、安装、操作和维护。

1. 本温控器的输入电源为：220VAC，50Hz；2. 请确保所有电气连接正确、牢固；3. 本温控器接通电源后，请不要接触外露的带电部件；4. 以下部件带有危险电压：–电源端子2、3；–风机输出端子12、14千万不能短路；5. 对变压器进行高压测试时，请先将温控器与变压器分离，以免损坏温控器！一、产品概述本仪器是我公司为新式风冷干式变压器而设计的新一代电脑温度控制器,它采用美国生产的单片计算机为控制核心，结合最先进的数据存贮技术设计而成,从而使整个产品的性能迈上了一个新台阶。

和传统的模拟与数字电路组成的温度控制器相比,本仪器因采用高性能的微电脑控制器，使所需电子元器件的数量减少一半以上,从而使本仪器的电路设计和结构设计大大简化，这样就极大提高了本仪器的运行可靠性。

我公司生产的电脑温度控制器，温度设定只需通过面板上的几个按键的设置就可实现，而且设定的参数在停电后永不丢失。

本仪器还具有“黑匣子”功能，可记录变压器掉电时刻的线包绕组的温度。

在抗干扰方面，本仪器在设计上采用硬件和软件相结合的抗干扰措施,共同监视温控器的工作，从而达到了极强的抗干扰能力。

在使用方面，本仪器还具有操作简单、安装方便、维护容易的特点。

本产品性能符合JB/T7631-2005《变压器用电子温控器》标准本产品生产体系通过ISO9001：2000质量体系认证本产品被国家科委和国家经贸委评审为1997年度国家重点新产品二、产品型号三、技术参数1 测温范围：-30℃－200℃2 测温精度：0.5%FS±１个字3 分辨率：0.1℃4 工作电压：AC176Ｖ～AC242Ｖ( 50Hz )5 功耗：５ＶＡ6 继电器触点容量：10Ａ／220ＶＡＣ7 仪表重量：＜1Kg8 仪表外形尺寸：160mm×80mm×134mm（宽×高×深）9 开孔尺寸：152mm×76mm（宽×高）四、产品功能介绍1具有三相线包温度的巡回显示和最高相温度显示的切换功能。

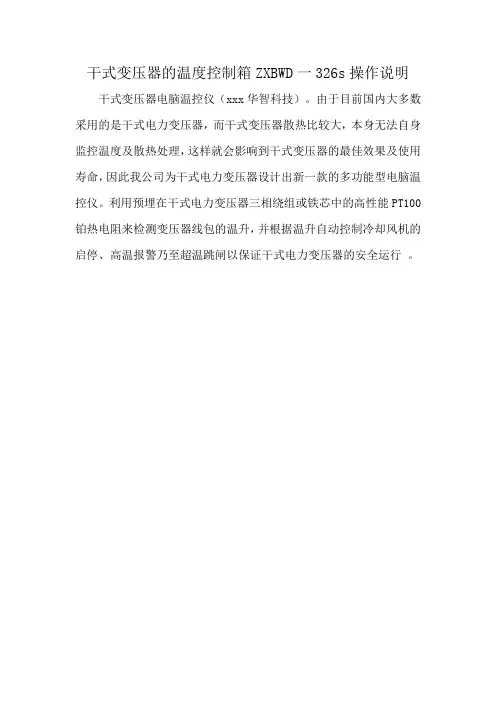

干式变压器的温度控制箱ZXBWD一326s操作说明
干式变压器电脑温控仪（xxx华智科技）。

由于目前国内大多数采用的是干式电力变压器，而干式变压器散热比较大，本身无法自身监控温度及散热处理，这样就会影响到干式变压器的最佳效果及使用寿命，因此我公司为干式电力变压器设计出新一款的多功能型电脑温控仪。

利用预埋在干式电力变压器三相绕组或铁芯中的高性能PT100铂热电阻来检测变压器线包的温升，并根据温升自动控制冷却风机的启停、高温报警乃至超温跳闸以保证干式电力变压器的安全运行。

BWDK干式变压器温度控制器使用说明书（塑壳）一、产品概述BWDK系列电脑温控器是我公司为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。

利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。

由于采用目前先进的RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。

同时温控器还具有“黑匣子”功能，可记录停电前三个绕组包的温度及本机的工作状态。

二、技术参数1．使用条件环境温度-10℃~+55℃相对温度5-95%大气压60-160KPa工作电压AC170-AC250V（48-60Hz）2．测量范围-40.0-200℃3．分辩率0.1℃4．测量精度±1℃5．控制精度±1℃6．功耗＜8V A7．重量＜1Kg8．传感器参数Pt1009．抗干扰性能符合JB/T7631标准10．触点容量风机：AC125/10A或AC220/7A 三组或单相有源风机AC220/21A 一组超温报警：AC125/10A或AC220/7A 一组超温跳闸：AC125/10A或AC220/7A 一组11．仪表外型尺寸80×160×134mm嵌装开孔尺寸154×77mm三、产品功能介绍1．检测并巡回展示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。

巡回显示时每相显示约8秒。

2．故障声光报警：传感器故障时相应的A、B、C相指示灯亮，机器内发出嘀嘀声并接通报警触点。

显示器显示X—50.0，X表示出现故障相位。

3．风机启动和关闭功能：当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。

当三相线包绕组中没有一相温度大于设定的风机关闭度值时风机自动关闭。

安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。

! 警告!注意一、产品概述本仪器是为干式变压器设计的新一代电脑温度控制器，它采用先进的计算机控制技术和数据存贮技术设计而成，且在设计中采用了硬件和软件相结合的抗干扰措施，使产品具有了极强的抗干扰能力。

本仪器能保证干式变压器在正常的温度范围内安全地工作，是保护干式变压器的重要装置。

温控器的各种控制参数只需通过面板上几个按键的设置就可实现，而且设定的参数在停电后永不丢失。

本仪器还具有“黑匣子”功能，可记录变压器掉电时刻三个绕组的温度，以供查询。

在使用方面，本仪器具有操作简单、安装方便、维护容易的特点。

本产品符合JB/T7613-1994《变压器用电阻温度计》标准本产品生产体系通过ISO9001质量体系认证。

二、产品型号：BWDK系列电阻温控器产品型号如下表：三、技术参数1.测温范围：00C—2000C2. 测温精度：±1%FS3. 分辨率：0.10C4. 工作电压：AC220V±10%（50Hz）5. 功耗：5V A6. 传感器：三支Pt100铂热电阻，三支PTC热电阻（选件）7.继电器触点容量：10A/250V AC8. 仪表重量：＜3Kg9. 外形尺寸：260×200×80（mm）10. 模拟量输出：三路4-20mA电流，或三路1-5V电压11. 数字量输出：RS232或RS485串行通信接口四、产品功能介绍1、具有三相绕组温度的巡回温度显示或最高温度显示功能。

2、可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭，保证干式变压器在正常温度下安全地工作。

当三相绕组温度中的最高一相温度超过开风机的设定温度或在手动开风机的情况下，风机会开启。

2.1 . 变压器可配用2台、4台、6台风机或不接风机。

接有风机时，当风机开启，则温控器面板上相应编号的“风机”工作指示灯变为绿色。

2.2 . 若某风机出现断相故障时，则温控器面板上该相风机工作指示灯变为红色，同时发出蜂鸣报警声。

干式变压器温控器BWDK-326D注：若用户对温控器有其它特殊的技术要求，请选择LD-B10系列干变温控器。

3、技术指标3.1 测量范围： -30.0℃～240.0℃3.2 测量精度：精度等级 1级(温控器0.5级，传感器B级)分辨率 0.1℃3.3 使用条件：环境温度 -20℃～+55℃相对湿度 < 95％(25℃)电源电压 AC220V(+10％，-15%)电源频率 50Hz或60Hz(±2Hz)3.4 温控器功耗：≤8W3.5 执行标准: 生产标准： JB/T7631-2005《变压器用电子温控器》通过的认证：ISO9001：2008国际质量管理体系认证通过的试验：IEC61000-4：2002 国际标准GB/T17626-2008《电磁兼容试验和测量技术》标准3.6 继电器触点输出：风机触点容量：10A/250VAC控制输出容量：5A/250VAC；5A/30VDC（阻性）3.7 Pt100传感器引线采用三线制，其探头尺寸：Ф3mm×30mm或Ф4mm×40mm3.8 温控器外型尺寸：80mm×160mm×100mm(高×宽×深)嵌装开孔尺寸：76+1mm×152+1mm(高×宽)包装说明：纸包装要注意轻拿轻放、请勿猛烈撞击以防包装箱和产品破损、切勿淋雨和阳光暴晒、置放于干燥通风处售后服务：1、自出厂之日起，因产品内部组件质量原因并非人为故障，一年包换；2、自出厂之日起，因产品内部组件质量原因并非人为故障，两年保修；3、终身维修，若产品超出三包服务期限，我公司实行免费维修，如果需要更换零部件的收取成本费，免收人工费。

我公司保修对象仅用于购买本公司产品的用户。

最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改赠人玫瑰，手留余香。

BWDK-系列通过ISO9001:2000质量体系认证认证号：05504Q10349ROS变压器用电阻温度器使用说明书制造单位：南京超博机电设备工程有限公司安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。

! 警告!注意一、产品概述本仪器是为干式变压器设计的新一代电脑温度控制器，它采用先进的计算机控制技术和数据存贮技术设计而成，且在设计中采用了硬件和软件相结合的抗干扰措施，使产品具有了极强的抗干扰能力。

本仪器能保证干式变压器在正常的温度范围内安全地工作，是保护干式变压器的重要装置。

温控器的各种控制参数只需通过面板上几个按键的设置就可实现，而且设定的参数在停电后永不丢失。

本仪器还具有“黑匣子”功能，可记录变压器掉电时刻三个绕组的温度，以供查询。

在使用方面，本仪器具有操作简单、安装方便、维护容易的特点。

本产品符合JB/T7613-1994《变压器用电阻温度计》标准本产品生产体系通过ISO9001质量体系认证。

二、产品型号：BWDK系列电阻温控器产品型号如下表：三、技术参数1.测温范围： 00C—2000C2. 测温精度：±1%FS3. 分辨率： 0.10C4. 工作电压： AC220V±10%（50Hz）5. 功耗： 5VA6. 传感器：三支Pt100铂热电阻，三支PTC热电阻（选件）7.继电器触点容量： 10A/250VAC8. 仪表重量：＜ 3Kg9. 外形尺寸： 260×200×80（mm）10. 模拟量输出：三路4-20mA电流，或三路1-5V电压11. 数字量输出： RS232或RS485串行通信接口四、产品功能介绍1、具有三相绕组温度的巡回温度显示或最高温度显示功能。

B W D K干式变压器温控器说明书Prepared on 21 November 2021干式变压器温控器说明书（BWD3K130系列）江西华达电子电脑有限公司安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。

本温控器有危险电压,并监控危险的电力变压器。

如果不按本手册的规定操作可能会导致财产损失或人员严重受伤甚至死亡。

只有合格的技术人员才允许操作本温控器，在进行操作前，要熟悉使用手册中所有安全说明、安装、操作和维护规程。

本温控器的正常运行取决于正确的运输、安装、操作和维护。

1.本温控器的输入电源为：220VAC，50Hz；2.请确保所有电气连接正确、牢固；3.本温控器接通电源后，请不要接触外露的带电部件；4.以下部件带有危险电压：–电源端子2、3；–风机输出端子12、14千万不能短路；5.对变压器进行高压测试时，请先将温控器与变压器分离，以免损坏温控器！一、产品概述本仪器是我公司为新式风冷干式变压器而设计的新一代电脑温度控制器,它采用美国生产的单片计算机为控制核心，结合最先进的数据存贮技术设计而成,从而使整个产品的性能迈上了一个新台阶。

和传统的模拟与数字电路组成的温度控制器相比,本仪器因采用高性能的微电脑控制器，使所需电子元器件的数量减少一半以上,从而使本仪器的电路设计和结构设计大大简化，这样就极大提高了本仪器的运行可靠性。

我公司生产的电脑温度控制器，温度设定只需通过面板上的几个按键的设置就可实现，而且设定的参数在停电后永不丢失。

本仪器还具有“黑匣子”功能，可记录变压器掉电时刻的线包绕组的温度。

在抗干扰方面，本仪器在设计上采用硬件和软件相结合的抗干扰措施,共同监视温控器的工作，从而达到了极强的抗干扰能力。

在使用方面，本仪器还具有操作简单、安装方便、维护容易的特点。

本产品性能符合JB/T7631-2005《变压器用电子温控器》标准本产品生产体系通过ISO9001：2000质量体系认证本产品被国家科委和国家经贸委评审为1997年度国家重点新产品二、产品型号三、技术参数1?测温范围：-30℃－200℃2?测温精度：0.5%FS±１个字3?分辨率：0.1℃4?工作电压：AC176Ｖ～AC242Ｖ(50Hz)5?功耗：５ＶＡ6?继电器触点容量：10Ａ／220ＶＡＣ7?仪表重量：＜1Kg8?仪表外形尺寸：160mm×80mm×134mm（宽×高×深）9?开孔尺寸：152mm×76mm（宽×高）四、产品功能介绍1具有三相线包温度的巡回显示和最高相温度显示的切换功能。

干式变压器温控器说明书（BWDK-26 系列）本产品被国家科委和国家经贸委评审为2019年度国家重点新产品三、技术参数3.1 测温范围：-30℃－200℃3.2 测温精度：0.5%FS±１个字3.3 分辨率：0.1℃3.4 工作电压：AC176Ｖ～AC242Ｖ( 50Hz )3.5 功耗：５ＶＡ3.6 继电器触点容量：10Ａ／220ＶＡＣ3.7 仪表重量：＜3Kg3.8 仪表外形尺寸：200mm×260mm×80mm（宽×高×深）四、产品功能介绍4.1 具有三相线包温度的巡回显示和最高相温度显示的切换功能。

4.2 风机控制功能：可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭，保证干式变压器在正常温度下安全的工作。

当三相线包温度中的最高相温度达到设定的开风机温度时，风机开启，同时面板上“风机”指示灯亮。

4.3 超温报警功能：当三相线包温度中的最高相温度达到设定的超温报警温度时，温控器会发出蜂鸣报警，面板上“超温”灯亮，并通过电源板上的“超温”输出端输出开关信号给超温报警器。

4.4 超高温跳闸功能：当三相线包温度中的最高相温度达到设定超高温跳闸温度时，温控器会发出蜂鸣报警，面板上“跳闸”灯亮，并通过电源板上的“跳闸”输出端输出开关信号给跳闸控制器，以切断电源，保护干式变压器。

为防止偶然因素引起的误跳闸，跳闸特设有6秒左右的延时。

4.5 传感器故障自检功能：传感器任何一相有故障时，面板上“故障”指示灯会亮,温控器内有蜂鸣报警，并通过电源板上的“故障”输出端输出开关信号给故障报警器。

4.5.1在温度显示区显示H表示该相传感器开路；显示L表示该相传感器短路。

4.5.2 传感器有一相或两相出现故障时，只根据好的那相传感器温度信号控制风机，三路传感器同时故障时立即打开风机。

4.6 变压器开门故障监测功能：当温控器电源板上的“门信号”两端子短接时，面板上“故障”指示灯会亮,温控器内有蜂鸣报警，并通过电源板上的“故障”输出端输出开关信号给故障报警器。

BWDK-M系列干式变压器温度控制箱使用说明书制造单位：南京圣尚科技有限公司地址：南京市工人新村71号邮编：210037电话：025-******** 136********联系人：彭永滨一、概述BWDK-M系列干式变压器温度控制箱是由微处理器构成的智能仪器，它使用三只铂电阻作传感器，测量干式变压器三相绕组的温度。

根据设定的温度值，启停风机进行温度控制。

仪器具有各种声光报警功能，是保护干式变压器的重要装置。

仪器符合JB／T7631-2005标准。

仪器具有以下特点：1、仪器可以测量干式变压器三相绕组的温度，用LED每隔4秒循环显示三相温度值或定点显示三相温度最大值。

2、仪器可以用按键输入4种温度设定值。

当测量温度超过各设定值时，分别控制风机启停、超温报警、超高温跳闸等。

温度设定值可以随时修改，断电后不会消失。

3、仪器具有传感器断线故障检测功能及传感器短路故障显示功能。

4、仪器具有风机依设定温度自动定时启动和手动启动功能。

仪器可设定1-250小时内自动启动风机1分钟。

5、仪器具有“黑匣子”功能，可记录三相绕组的温度（每隔5分钟记录一次，共6次）及温度历史最大值。

6、根据使用需要，仪器可以提供数字量或模拟量输出。

7、仪器面板上有绿色的状态指示灯，风机运转指示灯为黄色，而超温、故障和跳闸状态指示灯为红色。

8、仪器具有自检功能，可模拟温度升降测试仪器功能。

9、柜门行程触点不可接入220V电源，若接入220V电源仪器自动报警。

二、技术特性1、仪器连续工作环境：温度-10～+55℃；相对湿度：小于90%(25℃)。

短时间工作环境：温度-50～+75℃。

2、工作电源：AC220V±10％；频率50Hz±4％。

3、温度测量范围:-50～+210℃。

4、温度测量准确度：0.5级。

5、显示方式：LED每隔4秒循环显示A、B、C三相温度或定点显示三相温度的最大值，分辨力为0.1℃。

6、输出方式：输出报警、跳闸、传感器故障和风机远传继电器接点容量AC250V／10A。

干式变压器温控器说明书（BWD3K130系列）江西华达电子电脑有限公司安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。

本温控器有危险电压,并监控危险的电力变压器。

如果不按本手册的规定操作可能会导致财产损失或人员严重受伤甚至死亡。

只有合格的技术人员才允许操作本温控器，在进行操作前，要熟悉使用手册中所有安全说明、安装、操作和维护规程。

本温控器的正常运行取决于正确的运输、安装、操作和维护。

1. 本温控器的输入电源为：220VAC，50Hz；2. 请确保所有电气连接正确、牢固；3. 本温控器接通电源后，请不要接触外露的带电部件；4. 以下部件带有危险电压：–电源端子2、3；–风机输出端子12、14千万不能短路；5. 对变压器进行高压测试时，请先将温控器与变压器分离，以免损坏温控器！一、产品概述本仪器是我公司为新式风冷干式变压器而设计的新一代电脑温度控制器,它采用美国生产的单片计算机为控制核心，结合最先进的数据存贮技术设计而成,从而使整个产品的性能迈上了一个新台阶。

和传统的模拟与数字电路组成的温度控制器相比,本仪器因采用高性能的微电脑控制器，使所需电子元器件的数量减少一半以上,从而使本仪器的电路设计和结构设计大大简化，这样就极大提高了本仪器的运行可靠性。

我公司生产的电脑温度控制器，温度设定只需通过面板上的几个按键的设置就可实现，而且设定的参数在停电后永不丢失。

本仪器还具有“黑匣子”功能，可记录变压器掉电时刻的线包绕组的温度。

在抗干扰方面，本仪器在设计上采用硬件和软件相结合的抗干扰措施,共同监视温控器的工作，从而达到了极强的抗干扰能力。

在使用方面，本仪器还具有操作简单、安装方便、维护容易的特点。

本产品性能符合JB/T7631-2005《变压器用电子温控器》标准本产品生产体系通过ISO9001：2000质量体系认证本产品被国家科委和国家经贸委评审为1997年度国家重点新产品二、产品型号三、技术参数1 测温范围：-30℃－200℃2 测温精度：0.5%FS±１个字3 分辨率：0.1℃4 工作电压：AC176Ｖ～AC242Ｖ( 50Hz )5 功耗：５ＶＡ6 继电器触点容量：10Ａ／220ＶＡＣ7 仪表重量：＜1Kg8 仪表外形尺寸：160mm×80mm×134mm（宽×高×深）9 开孔尺寸：152mm×76mm（宽×高）四、产品功能介绍1具有三相线包温度的巡回显示和最高相温度显示的切换功能。
